《电子技术工艺与实践》实习教学教案第一章：电子技术工艺概述1.1 教学目标让学生了解电子技术工艺的基本概念和发展历程。
让学生掌握电子技术工艺的基本原理和应用领域。
1.2 教学内容电子技术工艺的定义和发展历程。
电子技术工艺的基本原理和应用领域。
1.3 教学方法讲授法：讲解电子技术工艺的定义和发展历程。
案例分析法：分析电子技术工艺的应用领域。
1.4 教学评价学生能准确地描述电子技术工艺的基本概念和发展历程。
学生能理解电子技术工艺的基本原理和应用领域。
第二章：电子元器件的识别与检测2.1 教学目标让学生掌握常见电子元器件的识别和特性。
让学生学会使用电子测试仪器进行元器件检测。
2.2 教学内容常见电子元器件的识别和特性。
电子测试仪器的基本原理和使用方法。
2.3 教学方法讲授法：讲解常见电子元器件的识别和特性。
实践操作法：学生动手操作电子测试仪器进行元器件检测。
2.4 教学评价学生能准确地识别和描述常见电子元器件的特性。
学生能熟练地使用电子测试仪器进行元器件检测。
第三章：电子电路焊接技术3.1 教学目标让学生掌握电子电路的焊接技术和方法。
让学生了解焊接材料的选用和焊接过程中的注意事项。
3.2 教学内容电子电路焊接的基本技术和方法。
焊接材料的选用和焊接过程中的注意事项。
3.3 教学方法讲授法：讲解电子电路焊接的基本技术和方法。
实践操作法：学生动手操作进行电子电路焊接。
3.4 教学评价学生能熟练地掌握电子电路的焊接技术和方法。
学生能了解焊接材料的选用和焊接过程中的注意事项。
第四章：电子电路调试与维修4.1 教学目标让学生掌握电子电路的调试和维修方法。
让学生了解电子电路故障的原因和解决方法。
电子电路调试的基本方法和步骤。
电子电路维修的常用方法和技巧。
4.3 教学方法讲授法：讲解电子电路调试和维修的基本方法和步骤。
案例分析法：分析电子电路故障的原因和解决方法。
4.4 教学评价学生能熟练地掌握电子电路的调试和维修方法。

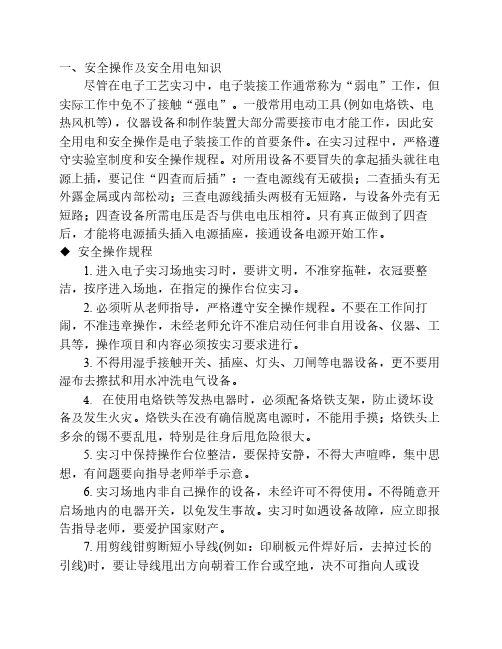

一、安全操作及安全用电知识尽管在电子工艺实习中，电子装接工作通常称为“弱电”工作，但实际工作中免不了接触“强电”。
一般常用电动工具(例如电烙铁、电热风机等)，仪器设备和制作装置大部分需要接市电才能工作，因此安全用电和安全操作是电子装接工作的首要条件。
在实习过程中，严格遵守实验室制度和安全操作规程。
对所用设备不要冒失的拿起插头就往电源上插，要记住“四查而后插”：一查电源线有无破损；二查插头有无外露金属或内部松动；三查电源线插头两极有无短路，与设备外壳有无短路；四查设备所需电压是否与供电电压相符。
只有真正做到了四查后，才能将电源插头插入电源插座，接通设备电源开始工作。
◆ 安全操作规程1. 进入电子实习场地实习时，要讲文明，不准穿拖鞋，衣冠要整洁，按序进入场地，在指定的操作台位实习。
2. 必须听从老师指导，严格遵守安全操作规程。
不要在工作间打闹，不准违章操作，未经老师允许不准启动任何非自用设备、仪器、工具等，操作项目和内容必须按实习要求进行。
3. 不得用湿手接触开关、插座、灯头、刀闸等电器设备，更不要用湿布去擦拭和用水冲洗电气设备。
4. 在使用电烙铁等发热电器时，必须配备烙铁支架，防止烫坏设备及发生火灾。
烙铁头在没有确信脱离电源时，不能用手摸；烙铁头上多余的锡不要乱甩，特别是往身后甩危险很大。
5. 实习中保持操作台位整洁，要保持安静，不得大声喧哗，集中思想，有问题要向指导老师举手示意。
6. 实习场地内非自己操作的设备，未经许可不得使用。
不得随意开启场地内的电器开关，以免发生事故。
实习时如遇设备故障，应立即报告指导老师，要爱护国家财产。
7. 用剪线钳剪断短小导线(例如：印刷板元件焊好后，去掉过长的引线)时，要让导线甩出方向朝着工作台或空地，决不可指向人或设备。
8. 用螺丝刀拧紧螺钉时，另一只手不要握在螺丝刀刀口方向，插拔电烙铁等电器的电源插头时，要手拿插头，不要抓电源线。
9. 实习完毕要整理设备，打扫场地卫生，归还使用工具，工具丢失或无故损坏，按原价赔偿，由于违反操作规程或不听从老师指导造成国家财产损失的要酌情赔偿。
第一章焊接基本知识焊接实质上是将元器件高质量连接起来最容易实现的方法，焊接技术是相当需要具备的。
下面介绍如何掌握好焊接技术。
第一节焊接工具：一、电烙铁电烙铁是焊接中最常用的工具，作用是把电能转换成热能对焊接点部位进行加热，电烙铁的功率越大，热量越大，烙铁头的温度也越高。
我们选用20W的内热式电烙铁足够了，使用功率过大容易烧坏元件，一般二极管、三极管结点温度超过200℃就会烧坏。
值得注意的是焊接时，时间不能太长也不能太短，时间过长也容易损坏，而时间太短焊锡不能充分融化，造成焊点不光滑不牢固，还可能产生虚焊，一般最恰当的必须在1.5～4s内完成。
二、焊料焊料是一种易熔金属，最常用的一般是锡丝。
焊料的作用是使元件引脚与印刷电路板的连接点连接在一起，焊料的选择对焊接质量有很大的影响，最常用的一般是锡丝。
三、助焊剂助焊剂能使焊锡和元件更好的焊接，一般采用得最多的是松香。
吸焊器，对于实训学生来说十分实用，初次使用电烙铁总是容易将焊锡弄得到处都是，吸焊器则可以帮你把电路板上多余的焊锡处理掉。
另外，吸焊器在拆除元件时十分有用，它能将焊点全部吸掉，而对于能熟练使用烙铁的人来说就完全没有必要了，用烙铁完全可以代替其功能，将焊点熔掉就可以很容易的将元件取出。
第二节如何焊接元件一、焊前处理:焊接前，应对元件引脚或电路板的焊接部位进行焊前处理。
1、清除焊接部位的氧化层可用小刀刮去金属引线表面的氧化层，使引脚露出金属光泽。
印刷电路板可用细纱纸将铜箔打光后，涂上一层松香酒精溶液。
2、元件镀锡在刮净的引线上镀锡。
可将引线蘸一下松香酒精溶液后，将带锡的热烙铁头压在引线上，并转动引线。
即可使引线均匀地镀上一层很薄的锡层。
导线焊接前，应将绝缘外皮剥去，再经过上面两项处理，才能正式焊接。
若是多股金属丝的导线，打光后应先拧在一起，然后再镀锡。
二、焊接1、右手持电烙铁，左手用尖嘴钳或镊子夹持元件或导线。
焊接前，电烙铁要充分预热。
烙铁头刃面上要吃锡，即带上一定量焊锡。
电子工艺基础讲义张新安第2章电子元器件计划学时：8学时教学目标：1、掌握电阻、电容、电感、变压器、继电器、接插件、机电元件、半导体二三极管、集成电路等元器件的主要技术参数；2、掌握阻容元件的直标、数标、色标的意义及其识别；3、根据用途进行阻容元件、半导体元器件的选用，建立产品的成本、质量意识；4、从外形进行元器件的识别，用万用表检测电阻、电容、电感元件和二、三极管的方法。
重点：1、元器件的主要技术指标及选用原则；2、三种标法的意义及其识别；难点：1、元器件的主要参数；2、元器件的选用。
知识要点：1、电子元器件的主要参数；2、电子元器件的命名与标注；3、电子元器件的检验和筛选。
技能要点：1、常用电子元器件的识别；2、常用电子元器件的检验。
器材准备：1、万用表；2、碳膜电阻、金属膜电阻、金属氧化膜电阻、线绕电阻、三种以上电位器；3、瓷片电容、金属化薄膜电容、铝电解电容、钽电容、独石电容；4、色码电感、线绕电感、共模电感、变压器、三种以上继电器；5、半导体二、三极管、直插式集成电路、贴装式集成电路。
教学内容：第2章电子元器件2.1 电子元器件的主要参数2.1.1电子元器件的特性参数特性参数：描述电子元器件的电气功能，通常用该元件的名称来表示。
如电阻特性、电容特性、电感特性、二极管特性等。
电子元器件的特性参数一般用伏安特性来表示，伏安特性：通过元器件中的电流强度与其两端所加的电压关系。
几种常用的电子器件的伏安特性曲线如图2–1（P24）。
2.1.2电子元器件的规格参数描述电子元器件的特性参数的数量称为它们的规格参数。
包括标称值，额定值和允许偏差等。
2.1.2.1 标称值和标称值系列1、标称值：为制造和使用方便所规定的一系列的数值作为产品的标准值，称为标称值。
2、标称值系列：一组有序排列的标称值。
元件特性数值标称系列如表2-1（P26）3、电子元器件的标称值有特性标称值和尺寸标称值等。
（1）元件的特性标称值系列大多为两位有效数字（精密元件一般是三位或四位有效数字）并用系列数值乘以倍率数。
电子工艺基础实习课《电子工艺基础》实训课教案（一）一、题目、课型、时间讲授题目：TY-960型万用表的安装课型：实训技能知识准备课时间：第十三周3、4节、第十四周1、2节、第十四周3、4节、第十五周1、2节二、教材逻辑结构分析和学生分析1、本节教学内容从工艺的角度分析了万用表安装、使用，体现了万用表安装工艺操作规范和安全知识，对万用表的安装工艺流程进行了详细介绍。
2、学生在本内容学习之前已经学习了万用表基本原理，对万用表的基本结构有一定的了解。
三、教学目标通过本课题实习，使学生掌握万用表的整机装配工艺，要求同学做到：无错装漏装；档位开关旋扭转动灵活；焊点大小合适、美观；无虚焊调试符合要求；器件无丢失损坏；能正确使用各个档位。
四、教学重点和难点：教学重点：万用表的整机装配工艺。
教学难点：万用表的整机安装和调试。
五、教学方法多媒体演示、讲授。
六、教学过程：万用表安装步骤安装步骤：1．清点材料；2．二极管、电容、电阻的筛选；3．焊接前的准备工作；4．元器件的焊接与安装；5．机械部件的安装调整；6．万用表故障的排除；7．万用表的使用。
万用表安装的总体要求：1．衣冠整洁、大方；2．遵守劳动纪律，注意培养一丝不苟的敬业精神；3．注意安全用电，短时不用请把烙铁拔下，以延长烙铁头的使用寿命；4．烙铁不能碰到书包、桌面等易燃物保管好材料零件；5．独立完成。
清点材料的注意事项：按材料清单一一对应，记清每个元件的名称与外形；打开时请小心，不要将塑料袋撕破，以免材料丢失；清点材料时请将表箱后盖当容器，将所有的东西都放在里面；清点完后请将材料放回塑料袋备用；暂时不用的请放在塑料袋里。
注意：弹簧和钢珠一定不要丢失。
一、材料清点与检测①电阻器：色环电阻的识别：如下图所示，从左向右，前三条色环分别表示三个数字，第4条色环表示乘数，第5条表示误差。
用电桥测量电阻：待测电阻接在测量臂“R X”的两接线柱之间，测量时应先按B，后按G，测量完毕，应先松G，后松B。
电子工艺实习内容（共5则）第一篇：电子工艺实习内容电子工艺实习内容1.实习目的。
2.安全用电常识简介。
3.元器件常识。
4.直插式电子元、器件拆装训练。
5.三端稳压器7805、7905使用及正负5V稳压电源的制作、焊接机调试。
6.表面贴装系统及焊接调试FM调频收音机的安装调试。
7.总结及心得体会，意见，建议（重点）。
严禁雷同。
第二篇：电子工艺实习中国地质大学（北京）信息工程学院电子工艺实习报告1手工焊接工艺1.1实习器材介绍(1)电烙铁：由于焊接的元件多，所以使用的是外热式电烙铁，功率为30w，烙铁头是铜制。
(2)螺丝刀、镊子等必备工具。
(3)松香和锡，由于锡它的熔点低，焊接时，焊锡能迅速散步在金属表面焊接牢固，焊点光亮美观。
1.2原理焊接是金属加工的主要方法之一，它是将两个或两个以上分离的工件，按一定的形式和位置连接成一个整体的工艺过程。
焊接的实质，是利用加热或其他方法，使焊料与被焊金属原子之间互相吸引、互相渗透，依靠原子之间的内聚力使两种金属达到永久、牢固地结合。
1.3五步焊接法1）准备准备好被焊工件，电烙铁加温到工作温度，烙铁头保持干净并吃好锡，握好电烙铁，一手抓好焊料（通常是焊锡丝），电烙铁与焊料分居于被焊工件两侧。
2）加热烙铁头接触被焊工件，包括工作端子和焊盘在内的整个焊件全体要均匀受热，一般让烙铁头扁平部分（较大部分）接触热容量较大的焊件，烙铁头侧面或边缘部分接触热容量较小的焊件，以保持焊件均匀受热。
不要施加压力或随意拖动烙铁。
3）加焊丝当工件被焊部分升温到焊接温度时，送上焊锡丝并与工件焊点部位接触，熔化并润湿焊点。
焊锡应从电烙铁对面接触焊件。
送锡要适量，一般以有均匀、薄薄的一层焊锡看，能全面润湿整个焊点为佳。
如果焊锡堆积过多，内部就可能掩盖着某种缺陷隐患，而且焊点的强度也不一定高；但焊锡如果填充得太少，就不能完全浸润整个焊点。
4）移去焊料熔入适量焊料（这时被焊件已充分吸收焊料并形成一层薄薄的焊料层）后，迅速移去焊锡丝。
