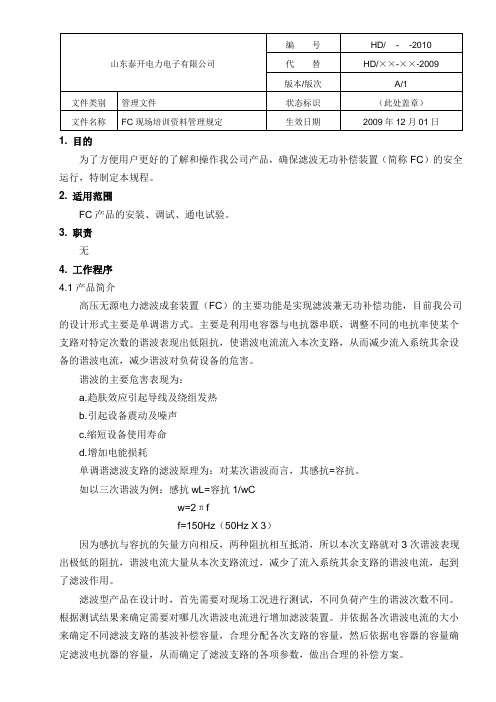

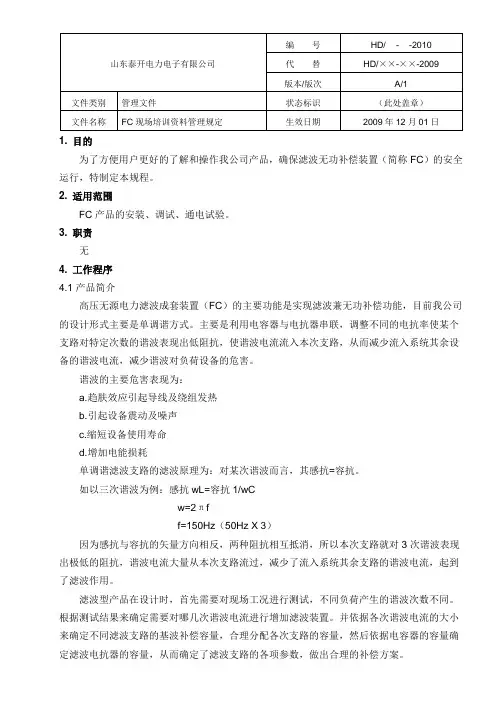

1. 目的为了方便用户更好的了解和操作我公司产品，确保滤波无功补偿装置（简称FC）的安全运行，特制定本规程。
2. 适用范围FC产品的安装、调试、通电试验。
3. 职责无4. 工作程序4.1产品简介高压无源电力滤波成套装置（FC）的主要功能是实现滤波兼无功补偿功能，目前我公司的设计形式主要是单调谐方式。
主要是利用电容器与电抗器串联，调整不同的电抗率使某个支路对特定次数的谐波表现出低阻抗，使谐波电流流入本次支路，从而减少流入系统其余设备的谐波电流，减少谐波对负荷设备的危害。
谐波的主要危害表现为：a.趋肤效应引起导线及绕组发热b.引起设备震动及噪声c.缩短设备使用寿命d.增加电能损耗单调谐滤波支路的滤波原理为：对某次谐波而言，其感抗=容抗。
如以三次谐波为例：感抗wL=容抗1/wCw=2πff=150Hz（50Hz X 3）因为感抗与容抗的矢量方向相反，两种阻抗相互抵消，所以本次支路就对3次谐波表现出极低的阻抗，谐波电流大量从本次支路流过，减少了流入系统其余支路的谐波电流，起到了滤波作用。
滤波型产品在设计时，首先需要对现场工况进行测试，不同负荷产生的谐波次数不同。
根据测试结果来确定需要对哪几次谐波电流进行增加滤波装置。
并依据各次谐波电流的大小来确定不同滤波支路的基波补偿容量，合理分配各次支路的容量，然后依据电容器的容量确定滤波电抗器的容量，从而确定了滤波支路的各项参数，做出合理的补偿方案。
另外需要注意的一点是，滤波支路中的电容器额定电压比普通TBB类电容器的额定电压要高，这也是考虑了谐波电流流过时引起的电容器电压抬升。
在安装的过程中，必须严格对照图纸要求确定滤波支路的电抗器及电容器参数，不可出现混装、错装。

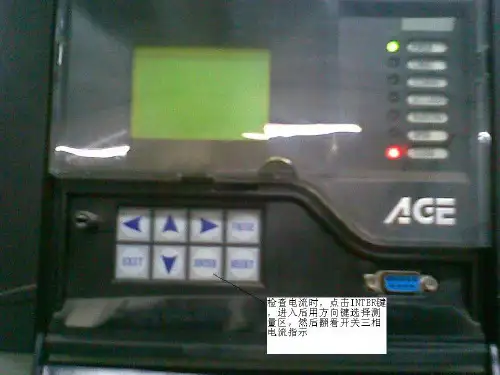

4.2运行时巡检FC设备投入运行后，值班人员应按时进行设备的巡查并记录，记录内容如下：4.2.1 电容器a.电容器有无漏油、变形、膨胀现象，用红外线测温仪测试温度是否正常。
b.滤波电抗器、电流互感器工作温度是否正常，是否有异常声响（局部放电）。
