PLC光分路器介绍及生产流程PLC光分路器是一种在光纤通信中广泛使用的光学器件，能够将输入光信号按照一定的比例分配到多个输出通道中。

它是一种被动的光学器件，不需要外部电源，稳定性高，损耗小，适用于各种光纤通信系统中的信号分配和光功率平衡等应用。

PLC光分路器的结构主要由硅基波导芯片和光纤阵列组成。

硅基波导芯片是一种具有高折射率差的材料，通过激光光刻技术制造出互相隔离的波导通道。

光纤阵列是将输入光纤与波导芯片连接起来的重要部分。

在光分路器的制造过程中，首先需要通过光纤脱包和切割等工艺将光纤端面处理成一定角度，然后使用UV固化胶将光纤与硅基波导芯片粘接在一起。

最后，通过光刻、湿法腐蚀等工艺将硅基波导芯片上多个波导结构加工完成。

1.原材料准备：选择适用于PLC光分路器制造的硅基材料，如硅片等。

2.设计和制作掩膜：根据设计需求，制作掩膜模板，用于后续光刻工艺的制作。

3.光刻工艺：使用掩膜模板进行光刻曝光，在硅基材料上形成互相隔离的波导通道。

这一步骤是PLC光分路器制造中最关键的一步。

4.湿法腐蚀：使用湿法腐蚀技术，将硅基材料上不需要的部分腐蚀掉，形成平整的波导结构。

5.热退火：通过热退火处理，使得波导通道的光学性能更加稳定和优化。

6.光纤粘接：将光纤端面处理成一定角度，并使用UV固化胶等材料将光纤与波导芯片粘接在一起。

7.封装测试：将制作好的PLC光分路器进行封装，并进行光学性能测试和质量检验。

需要注意的是，PLC光分路器的生产工艺比较复杂，要求高精度和高稳定性。

在每一步工艺过程中，都需要严格控制工艺参数和质量标准，以确保最终产品的性能和质量。

总结起来，PLC光分路器是一种重要的光学器件，广泛应用于光纤通信系统中。

其制造过程包括原材料准备、光刻工艺、湿法腐蚀、热退火、光纤粘接和封装测试等步骤。

通过这些工艺过程，制造出稳定性高、损耗小的PLC光分路器产品。

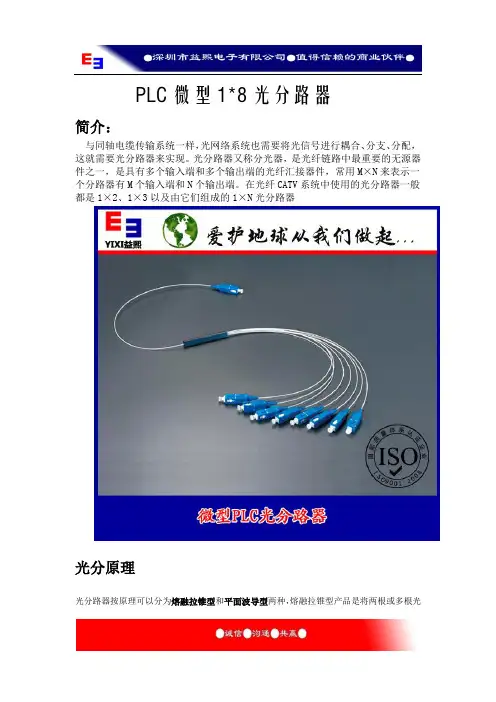

PLC微型1*8光分路器简介：与同轴电缆传输系统一样，光网络系统也需要将光信号进行耦合、分支、分配，这就需要光分路器来实现。

光分路器又称分光器，是光纤链路中最重要的无源器件之一，是具有多个输入端和多个输出端的光纤汇接器件，常用M×N来表示一个分路器有M个输入端和N个输出端。

在光纤CATV系统中使用的光分路器一般都是1×2、1×3以及由它们组成的1×N光分路器光分原理光分路器按原理可以分为熔融拉锥型和平面波导型两种，熔融拉锥型产品是将两根或多根光纤进行侧面熔接而成；平面波导型是微光学元件型产品，采用光刻技术，在介质或半导体基板上形成光波导，实现分支分配功能。

这两种型式的分光原理类似，它们通过改变光纤间的消逝场相互耦合（耦合度，耦合长度）以及改变光纤纤半径来实现不同大小分支量，反之也可以将多路光信号合为一路信号叫做合成器。

熔锥型光纤耦合器因制作方法简单、价格便宜、容易与外部光纤连接成为一整体，而且可以耐孚机械振动和温度变化等优点，目前成为市场的主流制造技术。

熔融拉锥法就是将两根（或两根以上）除去涂覆层的光纤以一定的方法靠扰，在高温加热下熔融，同时向两侧拉伸，最终在加热区形成双锥体形式的特殊波导结构，通过控制光纤扭转的角度和拉伸的长度，可得到不同的分光比例。

最后把拉锥区用固化胶固化在石英基片上插入不锈铜管内，这就是光分路器。

这种生产工艺因固化胶的热膨胀系数与石英基片、不锈钢管的不一致，在环境温度变化时热胀冷缩的程度就不一致，此种情况容易导致光分路器损坏，尤其把光分路放在野外的情况更甚，这也是光分路容易损坏得最主要原因。

对于更多路数的分路器生产可以用多个二分路器组成。

而PLC分路器采用半导体工艺（光刻、腐蚀、显影等技术）制作。

光波导阵列位于芯片的上表面，分路功能集成在芯片上，也就是在一只芯片上实现1、1等分路；然后，在芯片两端分别耦合输入端以及输出端的多通道光纤阵列并进行封装。

PLC光分路器技术分析PLC（Planar Lightwave Circuit）光分路器技术是一种基于光集成电路的分光器组件，能够将入射光信号分为两个或多个输出信号，在光通信领域具有重要应用价值。

以下是对PLC光分路器技术的详细分析。

首先，PLC光分路器具有较宽的工作波长范围。

传统的靠近波导光分路器（AWG）只能在窄的波长范围内工作，而PLC光分路器可以在更宽的波长范围内工作，通常从1260nm到1650nm。

这使得PLC光分路器能够适应不同的光通信系统和应用需求，提高了其灵活性和适用性。

其次，PLC光分路器具有低插入损耗和高隔离度。

由于PLC光分路器是通过先进的光芯片制造工艺来制作的，其波导和耦合结构相对传统的光分路器更加精确和稳定。

因此，PLC光分路器的插入损耗较低，典型值通常在0.2dB以下。

同时，PLC光分路器在相邻通道之间具有较高的隔离度，可以减少不必要的光信号干扰，提高光通信系统的性能。

第三，PLC光分路器具有较小的尺寸和重量。

由于PLC光分路器是采用光芯片制造技术制作的，相对于传统的AWG分光器，PLC光分路器的结构更加紧凑和轻便。

这使得PLC光分路器在光通信系统中的安装和布局更加方便，可以节省空间和资源，提高光网络的灵活性和可扩展性。

第四，PLC光分路器具有较高的制造一致性。

由于PLC光分路器是采用大规模集成电路制造技术制作的，其制造过程可以高度集成和自动化。

这使得PLC光分路器的制造过程具有较高的一致性和稳定性，可以实现高质量和可靠性的产品。

同时，PLC光分路器的制造成本相对较低，能够满足大规模生产和广泛应用的需求。

最后，PLC光分路器具有广泛的应用领域。

由于PLC光分路器具有以上优点，它已广泛应用于光通信系统的光网络构建、光传输等方面。

在被动光网络中，PLC光分路器可用于光交叉连接、波分复用（WDM）系统中的波分复用/解复用等关键位置。

此外，PLC光分路器还可以应用于传感、光纤传感、光谱分析等领域。

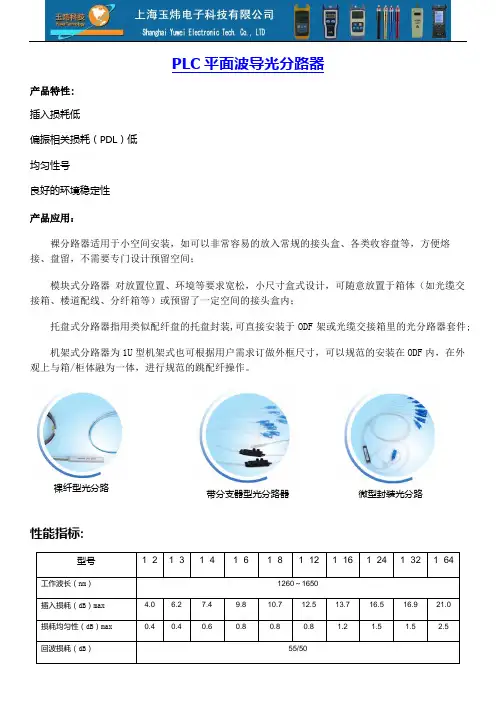

PLC 平面波导光分路器
产品特性: 插入损耗低
偏振相关损耗（PDL ）低 均匀性号 良好的环境稳定性 产品应用：
裸分路器适用于小空间安装，如可以非常容易的放入常规的接头盒、各类收容盘等，方便熔接、盘留，不需要专门设计预留空间；
模块式分路器 对放置位置、环境等要求宽松，小尺寸盒式设计，可随意放置于箱体（如光缆交接箱、楼道配线、分纤箱等）或预留了一定空间的接头盒内；
托盘式分路器指用类似配纤盘的托盘封装,可直接安装于ODF 架或光缆交接箱里的光分路器套件; 机架式分路器为1U 型机架式也可根据用户需求订做外框尺寸，可以规范的安装在ODF 内，在外观上与箱/柜体融为一体，进行规范的跳配纤操作。

性能指标:
裸纤型光分路
带分支器型光分路器
微型封装光分路。

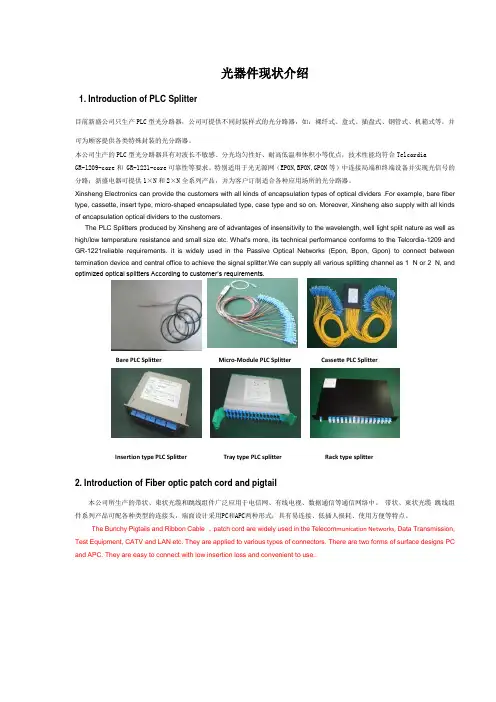

光器件现状介绍1. Introduction of PLCSplitter目前新盛公司只生产PLC型光分路器，公司可提供不同封装样式的光分路器，如：裸纤式、盒式、插盘式、钢管式、机箱式等，并可为顾客提供各类特殊封装的光分路器。

本公司生产的PLC型光分路器具有对波长不敏感、分光均匀性好、耐高低温和体积小等优点，技术性能均符合TelcordiaGR-1209-core和 GR-1221-core可靠性等要求。

特别适用于光无源网（EPON,BPON,GPON等）中连接局端和终端设备并实现光信号的分路；新盛电器可提供1×N和2×N全系列产品，并为客户订制适合各种应用场所的光分路器。

Xinsheng Electronics can provide the customers with all kinds of encapsulation types of optical dividers .For example, bare fiber type, cassette, insert type, micro-shaped encapsulated type, case type and so on. Moreover, Xinsheng also supply with all kinds of encapsulation optical dividers to the customers.The PLC Splitters produced by Xinsheng are of advantages of insensitivity to the wavelength, well light split nature as well as high/low temperature resistance and small size etc. What’s more, its technical performance conforms to the Telcordia-1209 and GR-1221reliable requirements. it is widely used in the Passive Optical Networks (Epon, Bpon, Gpon) to connect between termination device and central office to achieve the signal splitter.We can supply all various splitting channel as 1×N or 2×N, and optimized optical splitters According to custo mer’s requirements.Bare PLC SplitterMicro-Module PLC SplitterCassette PLC SplitterInsertion type PLC SplitterTray type PLC splitterRack type splitter2. Introduction of Fiber optic patch cord and pigtail本公司所生产的带状、束状光缆和跳线组件广泛应用于电信网、有线电视、数据通信等通信网络中。

PLC光分路器产品介绍及生产流程
产品介绍
PLC平面光波导分路器,由尾纤，核心芯片，光纤阵列，外壳（ABS盒，钢管），连接器和光缆等组成。

基于平面的光波导技朮,以精准的耦光制程实现光学输入平均地转换为多个光学输出。

我司采用优质的PLC芯体,先进自主的生产和制造工艺和良好的品质保证,为国内外用户持续不断地提供光学性能优质,稳定性和可靠性极高的PLC平面光波导产品。

微型一体化的封装设计装满足各种应用场合上的需求。

产品图片
背景技术
PLC平面光波导技术是用半导体工艺制作光波导分支器件,分路的功能在芯片上完成,可以在一只芯片上实现多达64个分路,然后在芯片两端分别耦合封装输入端和输出端多信道光纤数组。

器件的优点
(1) 损耗对传输光波长不敏感,可以满足不同波长的传输需要
(2) 分光均匀﹐可以将信号均匀分配给用户
(3) 结构紧凑﹐体积小﹐可以直接安装在现有的各种交接箱内﹐不需特殊设计留出很大的安装空间
(4) 单只器件分路信道很多﹐可以达到64路
(5) 多路成本低﹐分路数越多﹐成本优势越明显
器件的缺点
(1) 器件制作工艺复杂﹐技术门槛较高﹐目前芯片被国外几家公司垄断﹐国内能够大批量封装生产的企业也只有很少几家﹔
(2) 相对于熔融拉锥式分路器成本较高﹐特别在低信道分路器方面更处于劣势。

核心芯体主要规格
主要规格 (S/P分别表示标准品和优质品) 工艺流程图。

PLC型光分路器产品介绍一、PLC型光分路器原理具体来说，PLC型光分路器包括三个主要部分：输入波导、输出波导和耦合器。

输入波导接收来自光纤的信号，然后通过耦合器将光信号分布到多个输出波导上，从而实现信号的分配和转发。

PLC器件的通道数量可以根据需求进行定制，通常有1x2、1x4、1x8、1x16、1x32等不同规格。

二、PLC型光分路器特点1.低损耗：PLC型光分路器在光信号的分配和转发过程中，能够保持较低的光损耗，使得信号的传输更加稳定可靠。

2.声带宽平衡：PLC型光分路器采用平面光波导技术，能够实现不同通道之间的光信号的均匀分配，避免了光信号的异步和扩散现象，提高了信号的传输质量。

3.多通道：PLC型光分路器能够同时处理多个通道的光信号，满足不同用户对信号分配和转发的需求，提高了网络的传输效率。

4.小型化：PLC器件的制造工艺相对简单，可实现高度集成，使得PLC型光分路器的体积小巧，适用于不同封装形式，如模块封装、端面封装等。

5. 宽工作波长范围：PLC型光分路器可以适用于不同波长范围的光信号分配和转发，常见的工作波长范围包括1310nm、1490nm、1510nm、1550nm等。

三、PLC型光分路器应用领域1.光通信系统：PLC型光分路器广泛应用于光通信系统中，用于实现光信号的分配和转发，将光信号从一条光纤引导到多个终端设备上，提高光网络的覆盖范围和传输能力。

2.光传感系统：PLC型光分路器可用于光传感系统中，将光信号分配到不同的传感器上，实现对光信号的实时监测和分析，广泛应用于环境监测、安防监控等领域。

3.数据中心：随着云计算和大数据时代的到来，数据中心的需求日益增加。

PLC型光分路器可用于数据中心的光网络，实现光信号的高效分配和转发，提高数据中心的传输速率和可靠性。

4.光传输网：PLC型光分路器可用于大规模光传输网中，将光信号从主干网络引导到不同的支线网络上，实现网络的灵活扩展和优化。
