电工复习题含答案

《电工基础》复习题一、填空题1、电荷分和两种。

2、部分电路欧姆定律的表达式是；全电路欧姆定律的表达式是。

3、通常令参考点的电位为。

当电路中参考点改变时，各点电位值将，而任意两点之间电压。

4、1度电等于，相当于一盏40W的电灯连续正常工作小时。

5、市用照明电的电压是220V，这是指电压的值，接入一个标有“220V、220W”的白炽灯后，灯丝上通过的电流的有效值是,电流的最大值是。

6、如果在磁场中每一点的磁感应强度大小，方向，这种磁场称为匀强磁场。

7、已知一正弦交流电动势e= 220sin（314t+600)伏，其最大值 V、角频率 rad/s、频率 Hz、初相位 .8、三相四线制电源可输出的两种电压是和。

9、电位是值，它的大小与参考点选择；电压是值，它的大小与参考点选择。

10、一只220V、40W的白炽灯正常发光时它的灯丝电阻是。

当它接在110V的电路上，它的实际功率是.11、表头是万用表进行各种不同测量的共用部分，将表头接一分压电阻，即构成一个电压表；而将表头接一分流电阻，即构成一个电流表。

12、电路通常有、和三种工作状态。

13、电荷周围存在的特殊物质叫 .14、当导体在磁场中作运动，或线圈中的磁通时，在导体或线圈中都会产生电动势。

15、有两个电阻,把它们串联起来的总电阻为10Ω,把它们并联起来的总电阻为2.4Ω,这两个电阻的阻值分别为和。

16、已知一正弦交流电动势e= 220sin（314t+600）伏，其最大值 V、角频率 rad/s、频率 Hz、初相位 .17、电路是由________、_________、________和________等组成的闭合回路。

18、电路通常有________、________和________三种状态。

19、有一个电流表，内阻为100Ω，满偏电流为3mA,要把它改装成6V的电压表，需________Ω的分压电阻。

20、磁感线的方向：在磁体外部由________指向________；在磁体内部由_______指向________。

《电工学复习题》第一章习题1－1 指出图1－1所示电路中A 、B 、C 三点的电位。

图1－1 题 1－1 的电路1－2 图1－2所示电路元件P 产生功率为10W ，则电流I 应为多少?1－5 图1－4所示电路中，已知电压U 1 = U 2 = U 4 = 5V ，求U 3和U CA 。

1－6 欲使图1－5所示电路中的电流I=0，U S 应为多少？（1V ） 1－7 在图1－6所示三个电路中，R 1 = 5Ω，R 2 = 15Ω，U S = 100V ，I 1 = 5A ，I 2 = 2A 。

若R 2电阻两端电压U ＝30V ，求电阻R 3 。

（17.5欧）1－8 求图1－7所示各电路中的未知量。

1－10 电路如图1－9所示，求A 点的电位。

（-5V ）1－11 求图1－10所示电路中的电压U 、电流I 。

1－12 简化图1－11所示各电路为一个等效的电压源或理想电流源。

1－13 在图1－12（a ）（b ）（c ）所示的电路中，是哪些元件在提供功率？1－14 在图1－13（a ）（b ）（c ）所示的电路中，电压U 是多少？第二章习题2-2 试用支路电流法求图2-2所示网络中通过电阻R 3支路的电流I 3及理想电流源两端的电压U 。

图中I S =2A ，U S =2V ，R 1=3Ω，R 2=R 3=2Ω。

（） 2-3 试用叠加原理重解题2-2. 2-4 再用戴维宁定理求题2-2中I 3。

2-6 图2-4所示电路中，U S1=30V ，U S2=10V ，U S3=20V ，R 1=5k Ω，R 2=2k Ω，R 3=10k Ω，I S =5mA 。

求开关S 在位置1和位置2两种情况下，电流I 分别为多少？（3.75mA ，2.5mA ）2-7 图2-5所示电路中，已知U AB =0，试用叠加原理求U S 的值。

（12.5V ）2-8 电路如图2-6所示，试用叠加原理求电流I 。

（-2.4A ） 2-9 电路如图2-7所示，试用叠加原理求电阻R 4上电压U 的表达式。

电工学复习题一、单项选择题（请选出1个正确答案填入括号中）。

1. 图示电路中，V U V U bc ac2,8=-=，b a U 为( ) 。

A. -10VB. 10VC. -6VD. 6V 答案： A2.图示电路中，电流I 的值为( )。

A. -4A B. 8A C. 4A D. -8A 答案： A3. 图示电路中，B U 为( )。

A. -16VB. 4VC. -4VD. 16V答案： A4. 交流电的有效值是根据( )原理来确定的。

A. 电阻之和B. 回路电压C. 电流的热效应D. 电容和电感 答案： C5. 以支路电流为电路的独立变量，列出KCL 和KVL 方程，求解电路中电流的方法叫( ) 。

A. 回路电压法 B. 节电电压法 C. 支路电流法 D. 回路电流法 答案： C6. 正弦量的三要素指的是( )。

A. 振幅、角频率和周期B. 振幅、角频率和初相位C. 有效值、角频率和周期D. 振幅、角频率和初相位 答案：B7. 变压器是根据( )原理制成的一种静止电器。

A. 欧姆定律 B. 电磁感应 C. 交流电 D. 克希荷夫定律 答案：B8.单一参数电阻元件的无功功率为（ ）值。

A. 1WB. 0C. -1WD. 1Var 答案：B9. 单一参数电感元件的有功功率为（ ）值。

A. 1W B. -1W C. 1Var D. 0 答案：D10.在纯电感交流电路中，以下关系式正确的是( )。

A. i u X L L =B.••=IU X LL C.iU X L L = D. L L X I j U ••=答案：D11. 单一参数电容元件的有功功率为（ ）值。

A. 0 B. 正 C. 负 D. 不确定 答案：A12.电路组成的三要素为( )。

A. 电源、负载和中间环节B. 电源、负载和控制设备C. 电源、负载和开关D. 电阻、电感和电容 答案：A13. 图示电路中，B U 为( )。

A. -16VB. 4VC. -4VD. 16V 答案：A14. 单一参数电阻元件的无功功率为（ ）值。

电工初级复习题及答案1. 单相交流电路中性线的截面应为( )。

A、相线的1/2B、相线的1/3C、和相线相同(正确答案)D、相线的1.5倍2. 若某交流电路电压最大值为310V，电流有效值为10A，则电路阻抗( )。

A、22欧姆(正确答案)B、310欧姆C、3100欧姆D、10欧姆3. 交流电的瞬时值( )。

A、随时间变化(正确答案)B、不随时间变化C、总是正值D、没有正负4. 选用电力电缆时，电缆的额定电压与电网的额定电压的关系是( )。

A、前者小于后者B、前者等于或大于后者(正确答案)C、前者等于后者D、前者大于后者5. 电压表的附加电阻必须与表头( )。

A、串联(正确答案)B、并联C、混联D、任意联接6. 电缆故障声测法适用于接地电阻大于( )的电缆故障。

A、4ΩB、10ΩC、40ΩD、150Ω(正确答案)7. 在下列电杆中，既可能属于承力杆，又可能属于直线杆的是( )。

A、分段杆B、转角杆C、耐张杆D、跨越杆(正确答案)8. 二极管正反向电阻相差倍数( )最好。

A、越小越好B、越大越好(正确答案)C、无差别最好D、无穷大最好9. 起锯时，锯条与工件的夹角一般为( )左右。

A、15°(正确答案)B、20°C、30°D、45°10. 接受倒闸操作命令时，要有监护人和操作人在场，由( )接受。

A、监护人(正确答案)B、操作人C、监护人和操作人D、无规定11. 下列关于晶体三极管的叙述( )是正确的。

A、只要二个PN结是好的三极管一定是好的B、只要有正向放大倍数三极管一定是好的C、只要e极间不击穿三极管一定是好的D、以上说法都不对(正确答案)12. 三相异步电动机的旋转速度跟( )无关。

A、电源电压(正确答案)B、电源频率C、旋转磁场的磁极数D、旋转磁场的转速13. 电容器的容量大小与( )无关。

A、极板面积B、电源电压(正确答案)C、介质厚度D、介电系数14. 在低压配电装置中，低压空气断路器一般不装设( )。

电工理论知识复习题（含答案）一、单选题（共30题，每题1分，共30分）1、关于某一类导体材料的电阻,( ),导体电阻越大A、导体长度越长、截面积越小B、导体长度越长、截面积越大C、导体长度越短、截面积越小正确答案：A2、用万用表R×1挡测量晶闸管控制极与阴极的正反向电阻，若阻值为无穷大，说明晶闸管（）A、阴极与控制极短路B、阳极与阴极之间正常C、阴极与控制极断路D、性能较好正确答案：C3、不论用何种干燥方法，在干燥以后，当电动机绕组冷却到60℃时，应测量电机定子绕组的绝缘电阻，对400V定子绕组和转子绕组的绝缘电阻，用500V绝缘电阻表测量，其绝缘电阻值不应低于( )A、0.5MΩB、20MΩC、10MΩD、5MΩ正确答案：A4、一台四极电机的转速是1440r/min,这台电机的转差率是( )%A、5B、2C、4D、3正确答案：C5、当变压器过负载时,一般会发出( )A、很高且沉重的嗡嗡声B、很轻且细微的嗡嗡声C、很高且沉重的沸腾声正确答案：A6、可编程序控制器是在( )控制系统基础上发展起来的A、机器人B、工业电脑C、继电器D、单片机正确答案：C7、在三相半波可控整流中，每只晶闸管最多导通( )A、90度角B、60度角C、120度角D、30度角正确答案：C8、操作冲击击穿电压的波前时间小于临界波前时间时，当T1时间越短时，击穿电压( )。

A、越高B、不变C、越低正确答案：A9、某变电站采用微机保护现在需将某重合闸保护信号接入应接入( )。

A、开关量入辅出系统B、模量输入系统C、人机对话系统D、通讯系统正确答案：A10、M7475B磨床中的电磁吸盘在进行可调励磁时，下列晶体管起作用的是（）A、V1B、V4C、V3D、V2正确答案：D11、变压器接在电网上运行时,变压器(A)将由于种种原因发生变化,影响用电设备的正常运行,因此变压器应具备一定的调压能力A、二次侧电压B、一次侧电压C、最高电压正确答案：A12、用工频耐压试验可以考核变压器的( )A、层间绝缘B、主绝缘C、铜损D、纵绝缘正确答案：B13、热继电器作为电机的过热保护时，其整定值的选取( )倍的电机额定电流。

第1页（共4页） 第2页（共4页）○－○－○－○－○－○－○－○－○－密封线内不要答题电工技术期末复习题 一、填空题1．电容器在充电过程中，充电电流逐渐 减少 ，而两端电压逐渐 增大 ；在放电过程中，放电电流逐渐 减少 ，而两端电压逐渐 减少 。

2．两个电容器，C1=20μF ，耐压100V ；C2=30μF ，耐压100V ，串联后接在160V 电源上，C1、C2两端电压分别为 96V ， 64V ，等效电容为 12μF 。

3．电路的组成： 电源 、 负载 、 导线 、 开关 。

4．为电路提供一定电压的电源称为电压源，如果电压源内阻为0，电源将提供恒定不变电压，则称为恒压源；为电路提供一定电流的电源称为电流源，如果电流源内阻为无穷大，电源将提供恒定不变电流，称为恒流源。

5.两根相互平行的直导线中通以相反方向的电流时，他们相互排斥；若通以相同方向的电流，则相互吸引。

6．磁感线的方向：在磁体外部由N 极指向S 极；在磁体内部有S 极指向N 极。

7.电容器是一种储能元件，电阻器是一种耗能元件。

8 电路通常有 短路 、 开路 、和 通路 三种状态。

9. 磁场与电场一样，是一种 物质 ，具有 力 和 能 的性质。

10．感应电流的方向，总是要使感应电流的磁场 阻碍 引起感应电流的 磁通 的变化，称为楞次定律。

即线圈中磁通增加时，感应电流的磁场方向与原磁场方向 相反 ；线圈中磁通减少时，感应电流的磁场方向与原磁场方向 相同 ；11．由一个或几个元件首尾相接构成的无分支电路称为 支路 ；三条或三条以上的支路汇聚的点称为 节点 。

12．荧光灯电路主要由 灯管 、 镇流器 和 启辉器 组成。

镇流器的作用是：荧光灯正常发光时，起 降压限流 作用；荧光灯点亮时，产生 感应电动势。

二、判断题1．几个不同容量的电容器并联，各电容器所带电荷量均相等。

（ ） 2．电容器串联以后，其等效电容总是小于任一电容器的电容量。

电⼯复习题含答案复习题⼀、填空题.1、使⽤万⽤表电阻档测量，选好档位之后须先。

2、在三相四线制供电系统中，相线与中线之间的电压称为__ ____，我国规定为_ _ _Ｖ；相线与相线之间的电压称为__ __，我国规定为___ __Ｖ。

3、熔断器主要⽤于保护，与被保护电路连接。

4、电路有三种⼯作状态，分别是、、。

5、基尔霍夫电压定律是6、三相交流电线电压与相电压之间的关系是：线电压⼤⼩是相电压的倍，线电压的相位超前相应的相电压。

7、电流流经⼈体最危险的路径是： 8、携带式电⽓设备的绝缘电阻不低于 9、某三相异步电动机的电源频率为50Hz,额定转速为1440r/min ，该电动机的磁极对数为10、若接法为Y 的三相电源，其线电压Ul=380V ,则相电压Up= V ，若接法为Δ的三相电源，其线电压U l =380V ,则相电压U p = V 。

11、⽇常⽣活中的照明线路是三相四线制，相电压为 V ，线电压为 V ，频率为 HZ 。

12、在潮湿环境中，对线缆的绝缘电阻值为不低于每伏⼯作电压Ω13、⼲燥条件下，对线缆的绝缘电阻值为不低于每伏⼯作电压Ω 14、电阻、电感、电容3个元件串联交流电路，若电阻、电感、电容元件电压有有效值分别为U 1 = 3V ，U 2 = 8V ，U 3 = 4V ，则交流电路两端电压有效值U 为 V 。

15、三相交流电路是由三个频率相同，相等，的正弦电动势组成的电路。

16、电路是电流通过的闭合路径。

电路⼀般由、、等组成。

17、某线圈的L=0.5H ，电源频率为50 HZ ，则其感抗值X L = Ω； 18、若触电者有呼吸⽆⼼跳，应采⽤法正确进⾏就地抢救。

19、保护电器分别起，、作⽤。

20、2只电阻串联时，阻值为10欧，并联时为2.5欧，则两只电阻分别为欧和欧21、基尔霍夫第⼀定律指出：流⼊（或流出）任⼀节点的各电流的。

基尔霍夫第⼆定律指出：对任⼀回路，沿任⼀⽅向绕⾏⼀周，各的代数和等于的代数和。

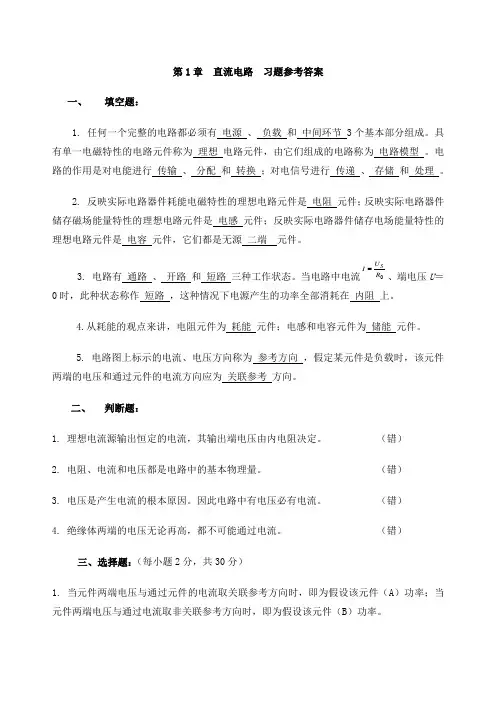

第1章 直流电路 习题参考答案一、填空题：1. 任何一个完整的电路都必须有 电源 、 负载 和 中间环节 3个基本部分组成。

具有单一电磁特性的电路元件称为 理想 电路元件，由它们组成的电路称为 电路模型 。

电路的作用是对电能进行 传输 、 分配 和 转换 ；对电信号进行 传递 、 存储 和 处理 。

2. 反映实际电路器件耗能电磁特性的理想电路元件是 电阻 元件；反映实际电路器件储存磁场能量特性的理想电路元件是 电感 元件；反映实际电路器件储存电场能量特性的理想电路元件是 电容 元件，它们都是无源 二端 元件。

3. 电路有 通路 、 开路 和 短路 三种工作状态。

当电路中电流0R U I S、端电压U ＝0时，此种状态称作 短路 ，这种情况下电源产生的功率全部消耗在 内阻 上。

4.从耗能的观点来讲，电阻元件为 耗能 元件；电感和电容元件为 储能 元件。

5. 电路图上标示的电流、电压方向称为 参考方向 ，假定某元件是负载时，该元件两端的电压和通过元件的电流方向应为 关联参考 方向。

二、 判断题：1. 理想电流源输出恒定的电流，其输出端电压由内电阻决定。

（错）2. 电阻、电流和电压都是电路中的基本物理量。

（错）3. 电压是产生电流的根本原因。

因此电路中有电压必有电流。

（错）4. 绝缘体两端的电压无论再高，都不可能通过电流。

（错）三、选择题：（每小题2分，共30分）1. 当元件两端电压与通过元件的电流取关联参考方向时，即为假设该元件（A ）功率；当元件两端电压与通过电流取非关联参考方向时，即为假设该元件（B ）功率。

A、吸收；B、发出。

2. 一个输出电压几乎不变的设备有载运行，当负载增大时，是指（ C ）A、负载电阻增大；B、负载电阻减小；C、电源输出的电流增大。

3. 当电流源开路时，该电流源内部（ C ）A、有电流，有功率损耗；B、无电流，无功率损耗；C、有电流，无功率损耗。

4. 某电阻元件的额定数据为“1KΩ、”，正常使用时允许流过的最大电流为（ A ）A、50mA；B、；C、250mA。

电工复习题1. 在正弦交流电的波形图上，若两个正弦量正交，说明这两个正弦量的相位差是(C)。

A、180°B、60°C、90°D、0°2. 有功功率主要是(C)元件消耗的功率。

A、电感B、电容C、电阻D、感抗3. 电能的常用单位是(D)。

A、瓦B、千瓦C、兆瓦D、千瓦·小时4. 某照明用输电线两端电压为220V，通过电流是10A，10分钟内可产生热量(A)。

A、6×104JB、1×104JC、6×103JD、4×105J5. 交流电路的功率因数Cosφ等于(B)。

A、PS/PB、P/PSC、P/PQD、PQ/PS6. 三相负载星形联接，每相负载承受电源的(B)。

A、线电压B、相电压C、总电压D、相电压或线电压7. 三相四线制供电系统中，线电压指的是(A)。

A、两相线间的电压B、零对地电压C、相线与零线电压D、相线对地电压8. 三相对称负载三角形联接时，线电流与相应相电流的相位关系是(C)。

A、相位差为零B、线电流超前相电流30°C、相电流超前相应线电流30°D、同相位9. 接地就是(A)不接地，而设备外壳接地的供电运行方式。

A、中性点B、负载C、电源线D、设备10. 纯电感电路的感抗与电路的频率(C)。

A、成反比B、成反比或正比C、成正比D、无关11. 三相电源绕组的尾端接在一起的联接方式叫(B)。

A、角接B、星接C、短接D、对称型12. 三相负载的联接方式有(C)种。

A、4B、3C、2D、113. 我国规定的电力系统中性点接地的方式有(D)种。

A、6B、5C、4D、314. 已知两个正弦量为i1＝10sin(314t＋90°)安，i2＝10sin(628t＋30°)安，则( D )。

A、i1超前i260°B、i1滞后i260°C、i1超前i290°D、不能判断相位差15. 三相电路中线电压为250V，线电流为400A，则三相电源的视在功率是(B)。

电工基础复习资料一、选择题( C )1.如图所示电路中各电量的参考方向均与真实方向一致，则该电路对应的正确表达式为：CA. I=（U+US）/RB. I=（US -U）/RC. I=（U- US）/RD. I= US/R( C )2.某灯泡上标有“220V、100W”字样，则220V是指A.最大值B.瞬时值C.有效值D.平均值( A )3.额定电压均为220V的40W、60W和100W三只灯泡串联接在220V的电源上,它们的发热量由大到小排列为。

A. 100W、60W和40W；B. 40W、60W和100W；C. 100W、40W和60W；D. 60W、100W和40W( C )4.下图所示电路，下面的表达式中正确的是。

A. U1=-R1U/(R1+R2.B. U2=R2U/(R1+R2.C. U2=-R2U/(R1+R2.( B )5.下面哪一种说法是正确的A. 电流的实际方向规定；从高电位指向低电位。

B. 电流的实际方向规定是正电荷移动的方向。

C. 电流得实际方向规定是负电荷移动的方向。

( A )6.用电器铭牌上标注的额定电压是指A. 有效值B. 平均值C. 最大值D. 瞬时值( A )7.电路中主要物理量是A. 电流、电压、电功率B. 电压、电工率C. 电流、电压D. 电流、电工率（ B）8.已知空间有a．b两点，电压Uab=10V，a点电位为Va=4V，则b点电位Vb 为A．6V B．－6V C．14V D．8V（ C ）9．不影响金属导体电阻值的因素是A.温度B.材料C.电压D.截面（ C ）10．电源两端的断路电压即电源两端不接负载时的电压等于A．零 B．无穷大 C．电源电动势 D．参考点的电压（ B ）11．某个电阻性的元件接在1.5V的直流电源上，正常工作时流过的电流为0.3A。

当元件两端的电压变为3V时，则此元件的电阻值为Ω。

A．2.5 B.5 C.10 D.20( D )12.由10伏的电源供电给负载1A得电流，如果电流到负载往返线路的总电阻1欧，那么负载的端电压应为A. 11伏B. 8伏C. 12伏D. 9伏( C )13.a点电压5V，b点电压－3V，那么Uba= 。

电工电子复习题直流电路1、电路有 短路、断路、通路 三种状态。

2、电压与电流的参考方向一致称 关联 参考方向。

在关联参考方向下，P=UI>0，元件 吸收 功率；P=UI<0，元件 发出 功率。

3、叠加定理适用于 线性 电路，可以叠加的参数是 电流、电压 ，不能叠加的参数是 功率 。

使用叠加定理时，不作用的电压源应视作 短路 ，不作用的电流源视作 开路 。

交流电路)sin(ψω+=t I i m Tf ππω22== 1、正弦交流电的三要素是 幅值、频率、相位 。

2、已知交流电流i=10sin(314t+700)A,则其幅值为 10 ，有效值为 50HZ ，相位为 070t 314+ ，初相为 070 ，相量表示为3、)sin( ),sin(i m u m t I i t U u ϕωϕω+=+=，,0>-i u ϕϕ表示电压u 超前 电流i ；0<-i u ϕϕ表示电压u 滞后 电流i ；,0=-i u ϕϕ表示电压u 与电流i 同相 ；,900=-i u ϕϕ表示电压u 与电流i 正交 ；,1800=-i u ϕϕ表示电压u 与电流i 反相 。

4、RLC 串联电路中，C L X X >说明电路呈 感性 ；C L X X <说明电路呈 容性 ；C L X X =说明电路呈 阻性 。

5、交流电路的功率因数是 ϕcos ，提高功率因素的意义 提高设备的利用率；降低线路损耗和电压损失 。

、6、三相交流电源的特点 大小相等、频率相同、相位互差120度 ；三相电压的总和为0。

7、三相电源Y ，线电压的相位比相电压的相位 超前30度 。

三相电源△连接相电压线电压的大小关系： 相等 ，线电压的相位与相电压的相位 相同 。

9、三相负载Y 连接时，相电流与线电流的大小关系 相等 。

10、负载平衡时，三相四线制电路中中线电流为 0 。

11、三相四线制电路的中线的作用是 平衡电压 ，因此不能串接熔断器或安装开关。

电工基础复习题及答案详解1.电路中串联的电阻越多，电路的等效电阻越大；电路中并联的电阻越多，电路的等效电阻越小。

答案：×（电路中串联的电阻越多，电路的等效电阻越大；电路中并联的电阻越多，电路的等效电阻越大。

）2.若电路中某两点之间的电压为零，则这两点的电位肯定为零。

答案：√3.把电源内部从负极指向正极的方向，规定为电动势的实际方向。

答案：√4.只要闭合线圈中有磁通，就一定有感应电流。

答案：×（只有磁通发生变化时才会产生感应电流。

）5.频率为50 Hz的交流电，其周期为0.02 s。

答案：√6.电流i= sin（314t+30°）A，电压u= sin（314t+60°）V，则电流i的相位超前电压u的相位30°。

答案：√7.在RL串联的交流电路中，R =3Ω，XL= 4Ω，则阻抗|Z|= 5Ω。

答案：×（阻抗|Z|= 5Ω+4Ωj。

）8.作三角形连接的三相对称负载，流过相线的电流是流过每相负载的3倍。

答案：√9.用万用表测量直流电流时，转换开关应置于“DC A”位置。

答案：√10.在检查由灯泡组成的电阻性电路的故障时，如果闭合开关后灯泡不亮，且测得某灯泡两端的电压与电源电压相同，可判断灯泡内部断路。

答案：√11.构成物质的原子由质子和中子组成。

答案：√12.电路有断路、开路和短路三种状态。

答案：√13.均匀导体的长度保持不变，而使其横截面积增加1倍，则导体的电阻减小为原来的1/2.答案：√14.电流表并联的电阻越小，电流表能测量的电流越小。

答案：×（电流表并联的电阻越小，电流表能测量的电流越大。

）15.我国电力系统中交流电的频率为50 Hz，周期为0.02 s。

答案：√16.测量直流电压时，多用电表的红表笔接高电位端，黑表笔接低电位端，使电表并联接在被测的电路中。

答案：×（多用电表的红表笔接高电位端，黑表笔接低电位端，使电表串联接在被测的电路中。

电工复习题含答案1、某三相异步电动机单相起、停控制电路，接通电源时，接触器衔铁便抖动，声音异常，甚至造成熔断器熔断，则这种故障原因可能是A、电源电压偏低B、误将接触器动断触头做自锁点C、接触器线圈局部短路答案：B2、旋转式直流弧焊机电刷机构必须( )检查一次。

A、一周B、一月C、二月答案：A3、检流计主要用于测量A、电流的大小B、电压的大小C、电流的有无D、电阻的大小答案：C4、对修理后的直流电机进行（），其目的在于检查各机械运转部分是否正常、过热现象、无异常噪声和振动。

A、空载试验B、负载试验C、通电检测答案：A5、准确度为1.5级的仪表，测量的基本误差为（）。

A、±1.3%B、±2.5%C、±3%答案：A6、电机的绝缘等级为E级，其最高容许温度为A、105 ℃B、120 ℃C、130℃D、155℃答案：B7、在整流式直流弧焊机上安装风压开关的目的是用于A、限制输出电流B、失压保护C、冷却硅整流元件答案：C8、直流弧焊发电机电刷磨损后，应（）。

A、同时换掉全部电刷B、换掉损坏的电刷C、根据实际情况决定答案：B9、确定交流电有（）要素。

A、1B、2C、3答案：C10、直流测速发电机输出端负载阻抗的大小直接影响其在自动控制系统中的精度，从理论上讲直流测速发动机随输出端接入负载阻抗的增大，其测量精度将（）A、降低B、提高C、先提高，在降低D、先降低，在升高答案：B11、直流电机在额定负载下运行时，其火花等级不应超过（）级。

A、0.5B、1.0C、2.0D、3.0答案：B12、数控系统辅助功能可发出或接受多种信号。

控制( )、电动转位刀架或其它电气、机械装置的动作。

A、刀具换刀B、主轴变速C、换刀编制D、机床主轴答案：D13、一台单相变压器，如果它的变压比为 20，当它正常工作时，副边电流为 100A，那么它的原边绕组中的电流应为A、5AB、0.2AC、50AD、2.5A答案：A14、纯电感电路的电压与电流频率相同，电流的相位滞后于外加电压u为A、60°B、30°C、90°D、180°答案：C15、当触电者无呼吸而有心跳时，应采用（）人工呼吸法进行救护。

电工基础复习题及答案一、选择题1. 电流的单位是（）。

A. 伏特（V）B. 安培（A）C. 欧姆（Ω）D. 瓦特（W）答案：B2. 欧姆定律的公式是（）。

A. V = I * RB. I = V / RC. R = V / ID. V = R * I答案：A3. 电阻的单位是（）。

A. 伏特（V）B. 安培（A）C. 欧姆（Ω）D. 瓦特（W）答案：C4. 电路中，电源的作用是（）。

A. 导电B. 消耗电能C. 提供电能D. 储存电能答案：C5. 电容器的单位是（）。

A. 法拉（F）B. 欧姆（Ω）C. 安培（A）D. 伏特（V）答案：A二、填空题6. 当电路中的电阻增加时，电路中的电流将会________。

答案：减小7. 电路中，串联电阻的总阻值是各个电阻值的________。

答案：和8. 并联电路中，总电阻的倒数等于各个电阻倒数的________。

答案：和9. 电感器在交流电路中起到________作用。

答案：阻碍变化电流10. 电容器在交流电路中起到________作用。

答案：储存能量三、简答题11. 简述什么是基尔霍夫电压定律（KVL）？答案：基尔霍夫电压定律指出，在一个闭合电路中，沿着闭合路径的电压降之和等于电压升之和。

12. 什么是基尔霍夫电流定律（KCL）？答案：基尔霍夫电流定律指出，在一个节点上，流入节点的电流之和等于流出节点的电流之和。

13. 什么是功率因数，它对电路有什么影响？答案：功率因数是实际功率与视在功率的比值，它反映了电路中电能的有效利用程度。

功率因数低意味着电路中有较多的无功功率，这会导致能源浪费和设备效率降低。

四、计算题14. 已知一个串联电路，包含两个电阻，R1=100Ω，R2=200Ω，电源电压为12V。

求电路中的总电阻和电流。

答案：总电阻R_total = R1 + R2 = 300Ω。

根据欧姆定律，电流I = V / R_total = 12V / 300Ω = 0.04A。

电工初级复习题含答案一、单选题（共81题，每题1分，共81分）1.在晶闸管直流电动机调速系统中,改变,就能改变直流电动机的转速。

A、整流方式B、晶闸管导通角C、电源频率D、电源电压正确答案：B2.通过绝缘材料的漏电流剧烈增大而失去了绝缘性能，这种现象称为。

A、过电流B、老化C、过电压D、击穿正确答案：D3.异步电动机在能耗制动时，制动转矩与成正比。

A、转子直流励磁电流平方B、定子回路电阻值C、定子直流励磁电流平方D、定子电压平方正确答案：C4.电流互感器的作用是。

A、大电流转换成小电流B、电流相位改变C、高阻抗转换成低阻抗D、高电压转换成低电压正确答案：A5.在深度负反馈条件下，串联负反馈放大电路的。

A、反馈电压等于输出电压B、反馈电流等于输出电流C、输入电流与反馈电流近似相等D、输入电压与反馈电压近似相等正确答案：D6.生产机械的接线图有：单元接线图、互连接线图和三种。

A、端子接线表B、互连接线表C、端子接线图D、位置接线图正确答案：C7.速度继电器是用来的继电器。

A、反映电动机转速和转向变化B、降低电动机转速C、提高电动机转速D、改变电动机转向正确答案：A8.当ωt=360°时，ｉ1、ｉ2、ｉ3分别为。

A、0、正值、负值B、0、负值、正值C、负值、正值、0D、负值、0、正值正确答案：B9.可用交磁电机扩大机作为G-M系统中直流发电机的励磁，从而构成。

A、G-M系统B、AG-M系统C、AG-G-M系统D、CNC-M系统正确答案：C10.根据文字符号规定，端子板用表示。

A、XBB、XPC、XTD、PE正确答案：C11.电阻的两端通过2为10，通过1时为。

A、5B、15C、1D、10正确答案：A12.螺纹管用接头联接的管道中，外螺纹及外填料卷绕方向为。

A、顺时针B、逆时针C、任意D、轴向正确答案：B13.铝作为导电材料的最大优点是。

A、机械强度好B、价廉、密度小C、导电性能好D、耐蚀性能好正确答案：B14.节点电压法是以节点电压为未知量，根据基尔霍夫电流定律列出方程，从而解得。

电工基础复习题（含答案）一、单选题（共60题，每题1分，共60分）1、对于磁导率为μ的均匀磁介质，若其中电流密度为J,则矢量磁位A 满足（ )A、V²A=-μJB、V²A=μJC、v²A=0D、V²A=-μ，J正确答案：A2、同步电机中，（)与电磁转矩的产生及能量的转换直接相关A、定子交轴电枢磁动势B、定子绕组产生磁动势幅值C、定子直轴电枢磁动势D、定子绕组产生的漏磁通正确答案：A3、一个实际直流电压源，其开路电压=24V,短路电流=30A.则当外接 1.2电阻时，其电流为（)A、12AB、20AC、10AD、15A正确答案：A4、一个电热器，接在10V的直流电源上，产生的功率为P。

把它改接在正弦交流电源上，使其产生的功率为P/2,则正弦交流电源电压的最大值为（)A、10VB、7.07VC、5V正确答案：A5、电力拖动系统处于静止或恒转速运行状态时，下列关系正确的是（)A、Tom >TB、Tom=TC、Tom正确答案：B6、已知在关联参考方向下，某个元件的端电压为2V,流过该元件的电流为5MA.则该元件功率状态为()A、吸收10WB、发出10WC、吸收10mWD、发出10mW正确答案：C7、若三相电源对称，则其端电压有(）。

A、UA+UB+UC=3UB、UA+UB+UC=0C、UA+UB+UC=1.414UD、UA+UB+UC=1.732U正确答案：B8、叠加定理只适用于()A、交流电路B、线性电路C、直流电路正确答案：B9、已知基波的频率为120Hz,则该非正弦波的三次谐波频率为（ )A、360HzB、300HzC、240HzD、110Hz正确答案：A10、裂相起动是在定子上另装一套起动绕组，使之与工作绕组在空间上互差()A、180°电角度B、90°电角度C、45°电角度D、270°电角度正确答案：B11、单相异步电动机在正常工作时，空气隙中正向磁通量比反向磁通量大,其原因是：（）A、定子阻抗限制了反向电流值B、反向磁场感应在转子回路中的电流对反向磁场起去磁作用C、正向磁场感应在转子回路中的电流对反向磁场起去磁作用D、正向磁势抵消了反向磁势正确答案：B12、由电流的连续性原理可以推出()电路定律A、基尔霍夫电压定律B、基尔霍夫电流定律C、高斯定律D、能量守恒定律正确答案：B13、电感动态元件的初始储能的产生的零输入响应中()A、既有稳态分量，又有暂态分量B、仅有暂态分量C、仅有稳态分量正确答案：B14、图示电路，t=0时开关闭合，求t=2s时，电容上的u(t)等于（ )。
