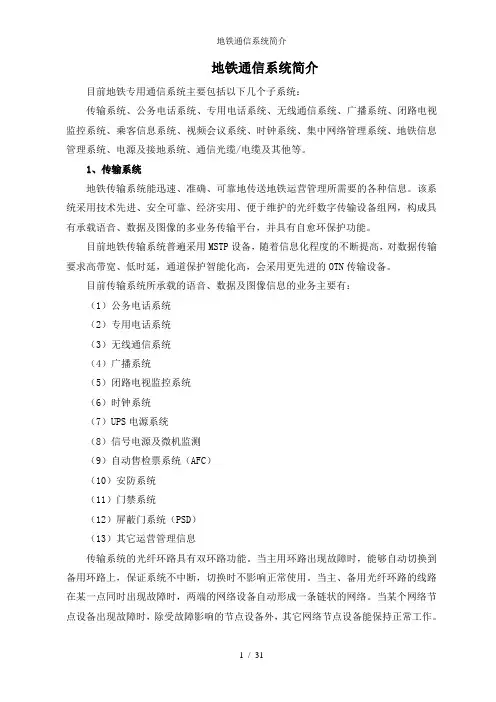

地铁通信系统简介地铁通信系统简介目前地铁专用通信系统主要包括以下几个子系统：传输系统、公务电话系统、专用电话系统、无线通信系统、广播系统、闭路电视监控系统、乘客信息系统、视频会议系统、时钟系统、集中网络管理系统、地铁信息管理系统、电源及接地系统、通信光缆/电缆及其他等。

1、传输系统地铁传输系统能迅速、准确、可靠地传送地铁运营管理所需要的各种信息。

该系统采用技术先进、安全可靠、经济实用、便于维护的光纤数字传输设备组网，构成具有承载语音、数据及图像的多业务传输平台，并具有自愈环保护功能。

目前地铁传输系统普遍采用MSTP设备，随着信息化程度的不断提高，对数据传输要求高带宽、低时延，通道保护智能化高，会采用更先进的OTN传输设备。

目前传输系统所承载的语音、数据及图像信息的业务主要有：（1）公务电话系统（2）专用电话系统（3）无线通信系统（4）广播系统（5）闭路电视监控系统（6）时钟系统（7）UPS电源系统（8）信号电源及微机监测（9）自动售检票系统（AFC）（10）安防系统（11）门禁系统（12）屏蔽门系统（PSD）（13）其它运营管理信息传输系统的光纤环路具有双环路功能。

当主用环路出现故障时，能够自动切换到备用环路上，保证系统不中断，切换时不影响正常使用。

当主、备用光纤环路的线路在某一点同时出现故障时，两端的网络设备自动形成一条链状的网络。

当某个网络节点设备出现故障时，除受故障影响的节点设备外，其它网络节点设备能保持正常工作。

地铁通信系统简介2 / 31地铁通信系统简介2、公务电话系统公务电话主要为运营、管理和维护部门之间的公务通信以及与公用电话网用户的通信联络，向地铁用户提供话音、非话及各种新业务。

公务电话系统按车辆段、车站两级结构进行组网，由设置在车辆段和车站的数字程控交换机、电话机及各种终端、配线架等辅助设备构成。

两相邻车站交换机通过实回线模拟中继相连，一旦车辆段交换机、传输设备及光线路发生故障，车站内部通信仍能保证，站间行车电话、轨旁电话等仍能畅通，不影响列车运营。

地铁通信系统简介目前地铁专用通信系统主要包括以下几个子系统：传输系统、公务电话系统、专用电话系统、无线通信系统、广播系统、闭路电视监控系统、乘客信息系统、视频会议系统、时钟系统、集中网络管理系统、地铁信息管理系统、电源及接地系统、通信光缆/电缆及其他等。

1、传输系统地铁传输系统能迅速、准确、可靠地传送地铁运营管理所需要的各种信息。

该系统采用技术先进、安全可靠、经济实用、便于维护的光纤数字传输设备组网，构成具有承载语音、数据及图像的多业务传输平台，并具有自愈环保护功能。

目前地铁传输系统普遍采用MSTP设备，随着信息化程度的不断提高，对数据传输要求高带宽、低时延，通道保护智能化高，会采用更先进的OTN传输设备。

目前传输系统所承载的语音、数据及图像信息的业务主要有：（1）公务电话系统（2）专用电话系统（3）无线通信系统（4）广播系统（5）闭路电视监控系统（6）时钟系统（7）UPS电源系统（8）信号电源及微机监测（9）自动售检票系统（AFC）（10）安防系统（11）门禁系统（12）屏蔽门系统（PSD）（13）其它运营管理信息传输系统的光纤环路具有双环路功能。

当主用环路出现故障时，能够自动切换到备用环路上，保证系统不中断，切换时不影响正常使用。

当主、备用光纤环路的线路在某一点同时出现故障时，两端的网络设备自动形成一条链状的网络。

当某个网络节点设备出现故障时，除受故障影响的节点设备外，其它网络节点设备能保持正常工作。

2、公务电话系统公务电话主要为运营、管理和维护部门之间的公务通信以及与公用电话网用户的通信联络，向地铁用户提供话音、非话及各种新业务。

公务电话系统按车辆段、车站两级结构进行组网，由设置在车辆段和车站的数字程控交换机、电话机及各种终端、配线架等辅助设备构成。

两相邻车站交换机通过实回线模拟中继相连，一旦车辆段交换机、传输设备及光线路发生故障，车站内部通信仍能保证，站间行车电话、轨旁电话等仍能畅通，不影响列车运营。

南京地铁二号线PIS语音系统介绍-精选文档南京地铁二号线PIS语音系统介绍1 PIS系统简介二号线的PIS系统是一个连接6节车厢列车的综合性系统，该系统提供一套直接向乘客广播和面向操作的人员的乘客信息系统以及通讯设备。

它包括两个子系统：通讯设备和乘客信息显示系统。

系统安装在6节车厢中，用于提供乘客信息服务和列车工作人员操作。

乘客信息服务系统由下列设备组成：列车显示和广播系统控制单元（ACSU）；乘客广播通讯单元（PACU）；司机语音通讯单元（DACU）；乘客紧急对讲单元（PECU）；LED动态地图显示单元（LMDU）；内部LED显示单元（IDU）；扬声器。

通讯设备提供5大类驾驶员可控制的设备与对乘客必要的语言信息。

这5个所需的通讯模式如下：（1）驾驶员之间对讲；（2）驾驶员对客室人工广播；（3）驾驶员与乘客紧急内部通讯；（4）OCC对乘客广播；（5）数字自动广播。

乘客信息显示系统（PIDS）通过安装在车厢的LED动态地图显示器和文字显示器提供高质量的乘客视觉与旅行信息。

PIDS将下列信息显示给乘客：（1）路线地图实时显示；（2）文字显示器。

2 系统设备简介ACSU是模块化设备，它经由列车控制系统提供对通信设备与乘客信息显示系统的控制。

它包含一个简单的19英寸3U的机箱。

所有连接器接口均位于设备的前端。

每列车有两台ACSU，它们安装在A1和A2车内。

在列车运营过程中，其中一台ACSU 被自动设置为主控，另一台被自动设置为副控，这一指令也是由列车控制系统发出，被设置为主控的设备将接管所有操作，而副控处于备用状态。

ACSU主要实现了与TCMS、DACU、PACU的通信，该设备是整个PIS系统的核心。

每个车厢有一台PACU。

PACU主要驱动车厢内的扬声器（10个/车厢）、连接车厢内的1个PECU，并通过列车总线将其信号传送给ACSU、驱动车厢内的乘客信息显示。

DACU采集按钮操作数据，并将数据传递给ACSU，从ACSU接收驱动指示器所使用的数据，放大麦克风信号到合适的级别用以驱动到ACSU的语音线路。
