一级消防工程师案例分析教材知识点泡沫灭火系统

泡沫灭火系统的相关知识点汇总泡沫灭火系统的灭火机理泡沫灭火系统的灭火机理是隔氧窒息作用、辐射热隔阻作用、吸热冷却作用。

泡沫灭火系统主要用于扑灭非水溶性可燃液体及一般固体火灾。

其灭火原理是泡沫灭火剂的水溶液通过化学、物理作用，充填大量气体(CQ、空气)后形成无数小气泡，覆盖在燃烧物表面，使燃烧物与空气隔绝，阻断火焰的热辐射，从而形成灭火能力。

同时泡沫在灭火过程中析出液体，可使燃烧物冷却。

受热产生的水蒸气还可降低燃烧物附近的氧气浓度，也能起到较好的灭火效果。

泡沫灭火系统喷射方式液上喷射、液下喷射、半液下喷射泡沫储罐、泡沫消防泵、泡沫比例混合器、泡沫产生装置、火灾探测与启动控制装置、控制阀门及管道系统结构固定式、半固定式和移动式发泡倍数低倍数、中倍数、高倍数泡沫系统形式全淹没、局部应用、移动系统、泡沫—水喷淋系统和泡沫喷雾系统液上喷射系统的特点1、液上喷射泡沫灭火系统具有结构简单、安装检修便利、易调试且各种类型的泡沫液均可适用等优点。

2、液上喷射缺点是泡沫产生器和部分管线易受到储罐燃烧爆炸的破坏而失去作用。

该系统主要适用于油库的地上固定顶立式油罐、浮顶罐和甲乙丙类液体储罐等场所。

液下喷射系统的特点1、液下喷射时，喷口受到压力限制，为了保证灭火质量，必须采用高背压泡沫产生器。

2、缺点是液下喷射只能用于非水溶性液体火灾，否则，会影响泡沫的质量影响灭火效果。

而且，喷口容易被腐蚀。

液下喷射泡沫系统仅适用于非水溶性甲、乙、丙类液体的地上固定顶储罐。

不适用于水溶性甲、乙、丙类液体储罐，也不适用于外浮顶和内浮顶储罐。

3、液下喷射的优点是油罐爆炸一般底部不易遭到破坏，从而提高了液下泡沫系统的安全性，同时也提高油罐的有效储量。

在灭火时，泡沫通过液下达到燃烧的液面，不通过高温火焰，减少了泡沫的损失，可提高灭火效果。

一级消防工程师备考必背考点《技术实务》第三篇建筑消防设施第七章泡沫灭火系统第一节系统的灭火机理隔氧窒息作用、辐射热阻隔作用、吸热冷却作用。

第二节系统的组成和分类一、系统的组成泡沫灭火系统一般由泡沫液储罐、泡沫消防泵、泡沫比例混合器（装置）、泡沫产生装置、火灾探测与启动控制装置、控制阀门及管道等系统组件组成。

第二节系统的组成和分类二、系统的分类（一）按喷射方式划分液上喷射系统、液下喷射系统、半液下喷射系统（二）按系统结构划分固定式系统、半固定式系统、移动式系统（三）按发泡倍数划分类型倍数系统特点低倍数＜20甲、乙、丙类液体储罐及石油化工装置区等场所的首选灭火系统中倍数20～200在实际工程中应用较少，且多用作辅助灭火设施。

高倍数＞200液上喷射系统泡沫不易受油的污染、可以使用廉价的普通蛋白泡沫等优点。

它有固定式、半固定式、移动式三种应用形式。

液下系统通常设计为固定式和半固定式。

水溶性液体火灾必须选用抗溶性泡沫液。

扑救水溶性液体火灾应采用液上喷射或半液下喷射泡沫，不能采用液下喷射泡沫。

对于非水溶性液体火灾，当采用液上喷射泡沫灭火时，选用蛋白、氟蛋白、成膜氟蛋白或水成膜泡沫液均可；当采用液下喷射泡沫灭火时，必须选用氟蛋白、成膜氟蛋白或水成膜泡沫液。

第三节系统形式的选择一、系统选择基本要求（1）甲、乙、丙类液体储罐区宜选用低倍数泡沫灭火系统。

（2）甲、乙、丙类液体储罐区固定式、半固定式或移动式泡沫灭火系统的选择应符合下列规定：油罐中倍数泡沫灭火系统宜为固定式，应选用液上喷射系统。

（3）储罐区泡沫灭火系统的选择，应符合下列规定：烃类液体固定顶储罐，可选用液上喷射、液下喷射或半液下喷射系统；水溶性甲、乙、丙类液体的固定顶储罐，应选用液上喷射或半液下喷射系统；外浮顶和内浮顶储罐应选用液上喷射系统；烃类液体外浮顶储罐、内浮顶储罐、直径大于18m的固定顶储罐以及水溶性液体的立式储罐，不得选用泡沫炮作为主要灭火设施；高度大于7m或直径大于9m的固定顶储罐，不得选用泡沫枪作为主要灭火设施。

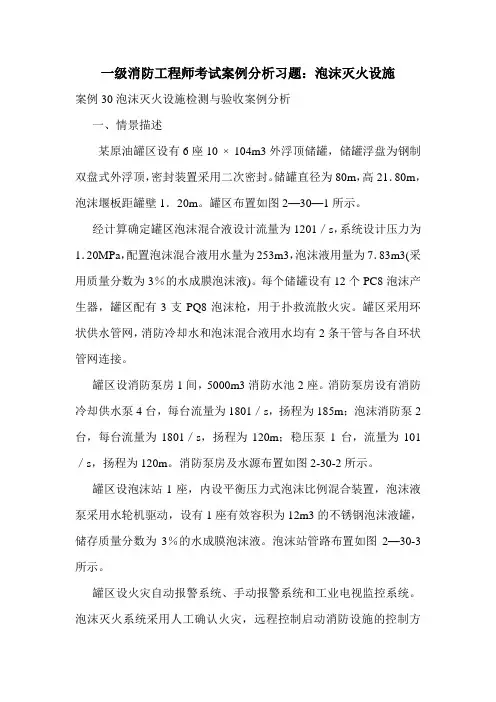

一级消防工程师考试案例分析习题：泡沫灭火设施案例30泡沫灭火设施检测与验收案例分析一、情景描述某原油罐区设有6座10 ×104m3外浮顶储罐，储罐浮盘为钢制双盘式外浮顶，密封装置采用二次密封。

储罐直径为80m，高21．80m，泡沫堰板距罐壁1．20m。

罐区布置如图2—30—1所示。

经计算确定罐区泡沫混合液设计流量为1201／s，系统设计压力为1．20MPa，配置泡沫混合液用水量为253m3，泡沫液用量为7．83m3(采用质量分数为3％的水成膜泡沫液)。

每个储罐设有12个PC8泡沫产生器，罐区配有3支PQ8泡沫枪，用于扑救流散火灾。

罐区采用环状供水管网，消防冷却水和泡沫混合液用水均有2条干管与各自环状管网连接。

罐区设消防泵房1间，5000m3消防水池2座。

消防泵房设有消防冷却供水泵4台，每台流量为1801／s，扬程为185m；泡沫消防泵2台，每台流量为1801／s，扬程为120m；稳压泵1台，流量为101／s，扬程为120m。

消防泵房及水源布置如图2-30-2所示。

罐区设泡沫站1座，内设平衡压力式泡沫比例混合装置，泡沫液泵采用水轮机驱动，设有1座有效容积为12m3的不锈钢泡沫液罐，储存质量分数为3％的水成膜泡沫液。

泡沫站管路布置如图2—30-3所示。

罐区设火灾自动报警系统、手动报警系统和工业电视监控系统。

泡沫灭火系统采用人工确认火灾，远程控制启动消防设施的控制方式。

当罐区发生火灾时，经确认火灾后，人工开启消防控制程序，程序自动启动消防泵、比例混合装置和开启相应的阀门，对起火油罐进行冷却和灭火。

泡沫灭火系统可在5min内将泡沫混合液输送至罐上任何起火点。

图2-30-1罐区布置图二、思考题(一)填空题1．只有采用（）比例混合器的泡沫灭火系统中才使用泡沫混合液泵。

2．泡沫灭火系统管网检修后应进行水压试验，水压试验的压力应为设计压力的（）倍。

3．泡沫灭火系统管网水压试验合格后应用清水冲洗，其冲洗流量宜为（）。

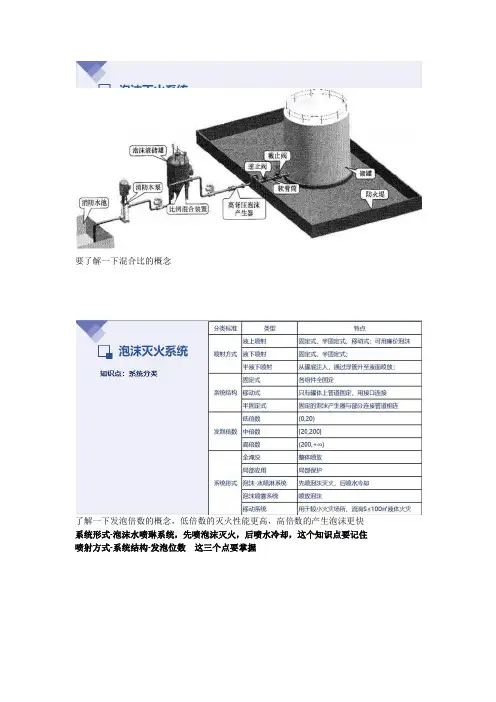

要了解一下混合比的概念
了解一下发泡倍数的概念，低倍数的灭火性能更高，高倍数的产生泡沫更快系统形式-泡沫水喷琳系统，先喷泡沫灭火，后喷水冷却，这个知识点要记住喷射方式-系统结构-发泡位数这三个点要掌握
所有的浮顶罐都不能使用半液下形式，老师建议先去理解一下，理解之后再去记忆第（1）-④点要记住，泡沫枪和泡沫泡不能做为“主要”的灭火设施
第（2）-①只要记住直径大于18m，第②点要理解后并记住数值
第（3）-①点要“背下来”，是重点考点（单选题会出），②③两点了解一下就可以第（4）条也是重要考点，甲乙是10000，丙类不限
局部应用高倍数，内容要背下来
移动式的高倍数要理解一下，中位数要记一下
两条内容要记一下，属于是D类专用干粉1，石墨 2，氯化纳 3，碳酸氢钠
内容要理解一下
表格数值要背下来，建议先把表格框画下来，再默写出来内容及数值
第（1）-③点要记住，第⑤点要记住
内容要理解后记一下
考点，建议要和外浮顶对比着记
内容理解一下
要记住淹没A类火灾的保持时间，其它内容简单了解一下
淹没的时间需要记一下，连续供给时间要记住
第③点要记一下
内容简单了解一下
第②点要记一下，其它几点了解一下就可以
第②点内容要理解后记下来，其它几点理解一下
要了解示意图的工作原理，混合液泵这个点要理解
囊式和无囊要了解一下
工作原理要了解
精度低，结构简易，和环泵比较相似，差了回流管道
内容理解一下后要记住
数值要记住，右上侧示意图为囊式，无囊为立式
两个截图知识点简单了解一下就可以
立式更安全，内容要了解
内容简单了解，
示意图简单了解就可以。

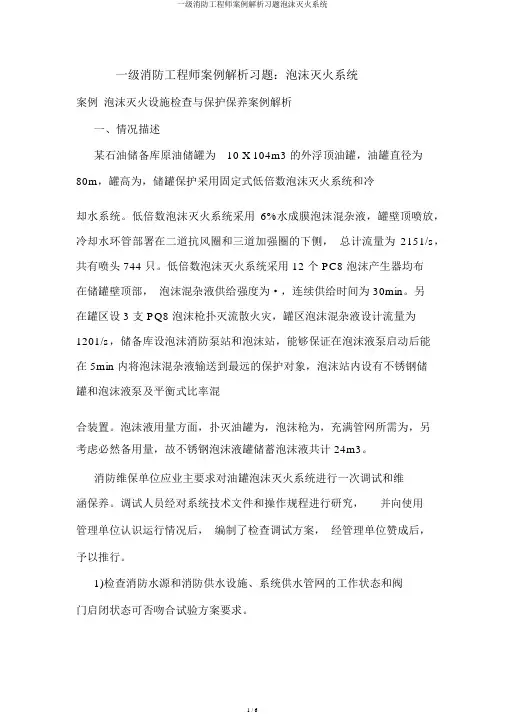

一级消防工程师案例解析习题：泡沫灭火系统案例泡沫灭火设施检查与保护保养案例解析一、情况描述某石油储备库原油储罐为10 X 104m3 的外浮顶油罐，油罐直径为80m，罐高为，储罐保护采用固定式低倍数泡沫灭火系统和冷却水系统。

低倍数泡沫灭火系统采用6%水成膜泡沫混杂液，罐壁顶喷放，冷却水环管部署在二道抗风圈和三道加强圈的下侧，总计流量为2151/s，共有喷头 744 只。

低倍数泡沫灭火系统采用 12 个 PC8 泡沫产生器均布在储罐壁顶部，泡沫混杂液供给强度为·，连续供给时间为 30min。

另在罐区设 3 支 PQ8 泡沫枪扑灭流散火灾，罐区泡沫混杂液设计流量为1201/s，储备库设泡沫消防泵站和泡沫站，能够保证在泡沫液泵启动后能在 5min 内将泡沫混杂液输送到最远的保护对象，泡沫站内设有不锈钢储罐和泡沫液泵及平衡式比率混合装置。

泡沫液用量方面，扑灭油罐为，泡沫枪为，充满管网所需为，另考虑必然备用量，故不锈钢泡沫液罐储蓄泡沫液共计 24m3。

消防维保单位应业主要求对油罐泡沫灭火系统进行一次调试和维涵保养。

调试人员经对系统技术文件和操作规程进行研究，并向使用管理单位认识运行情况后，编制了检查调试方案，经管理单位赞成后，予以推行。

1)检查消防水源和消防供水设施、系统供水管网的工作状态和阀门启闭状态可否吻合试验方案要求。

2)检查泡沫液储蓄供给设施的工作状态可否吻合试验方案要求。

3)检查泡沫混杂液的供给设施及管网的工作状态可否吻合试验方案要求。

4)选定最不利储罐作为试验对象，检查各阀的启闭状态可否吻合试验方案要求。

试验方案要求喷放泡沫时采用泡沫枪，因此在泡沫消火栓处连接消防水带和一支PQ8 泡沫枪，在泡沫混杂液干管上的压力表接口处安装弹簧压力表，并检查该干管上的控制阀可否启闭灵便和处于工作状态。

5)检查各远程控制阀的控制功能可否吻合要求。

6)检查所有消防水泵、泡沫液泵的动力源及备用动力之间的切换可否正确可靠。

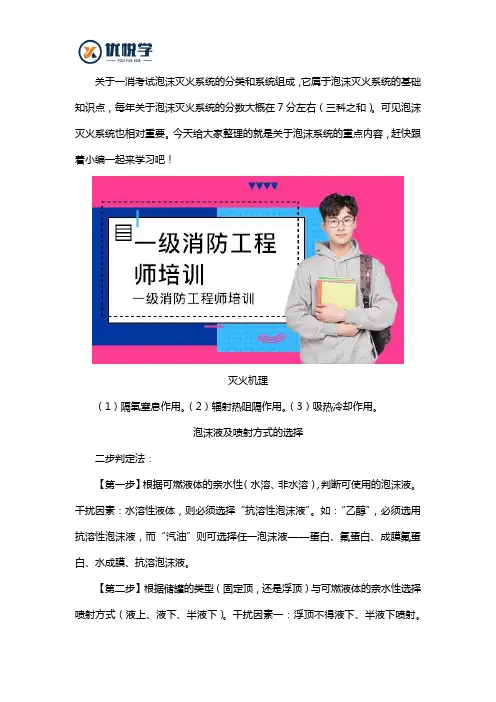

关于一消考试泡沫灭火系统的分类和系统组成，它属于泡沫灭火系统的基础知识点，每年关于泡沫灭火系统的分数大概在7分左右（三科之和）。

可见泡沫灭火系统也相对重要。

今天给大家整理的就是关于泡沫系统的重点内容，赶快跟着小编一起来学习吧！灭火机理（1）隔氧窒息作用。

（2）辐射热阻隔作用。

（3）吸热冷却作用。

泡沫液及喷射方式的选择二步判定法：【第一步】根据可燃液体的亲水性（水溶、非水溶），判断可使用的泡沫液。

干扰因素：水溶性液体，则必须选择“抗溶性泡沫液”。

如：“乙醇”，必须选用抗溶性泡沫液，而“汽油”则可选择任一泡沫液——蛋白、氟蛋白、成膜氟蛋白、水成膜、抗溶泡沫液。

【第二步】根据储罐的类型（固定顶，还是浮顶）与可燃液体的亲水性选择喷射方式（液上、液下、半液下）。

干扰因素一：浮顶不得液下、半液下喷射。

（蛋白泡沫液带油不得用于液下）干扰因素二：可溶性液体，不得液下喷射。

低倍数泡沫灭火系统的适用范围4.1.2储罐区低倍数泡沫灭火系统的选择，应符合下列规定：（1）非水溶性液体外浮顶储罐、内浮顶储罐、直径大于18m的固定顶储罐以及水溶性甲、乙、丙类液体的立式储罐，不得选用泡沫炮作为主要灭火设施；（2）高度大于7m或直径大于9m的固定顶储罐，不得选用泡沫枪作为主要灭火设施。

【注】①对于外浮顶储罐与按外浮顶储罐对待的内浮顶储罐，其设防区域为环形密封区，泡沫炮难以将泡沫施加到该区域；对于水溶性甲、乙、丙类液体，由于泡沫炮为强施放喷射装置，喷出的泡沫会潜入其液体中，使泡沫脱水而遭到破坏，所以不适用；直径大于18m的固定顶储罐与按固定顶储罐对待的内浮顶储罐发生火灾时，罐顶一般只撕开一条口子，全掀的案例很少，泡沫炮难以将泡沫施加到储罐内。

②灭火人员操纵泡沫枪难以对罐壁更高、直径更大的储罐实施灭火。

低倍数泡沫灭火系统设计要求4.1.10固定式泡沫灭火系统的设计应满足在泡沫消防水泵或泡沫混合液泵启动后，将泡沫混合液或泡沫输送到保护对象的时间不大于5min。

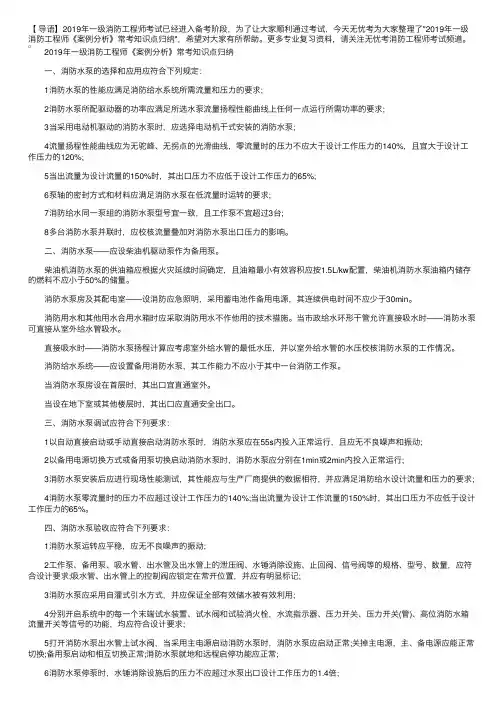

【导语】2019年⼀级消防⼯程师考试已经进⼊备考阶段，为了让⼤家顺利通过考试，今天⽆忧考为⼤家整理了"2019年⼀级消防⼯程师《案例分析》常考知识点归纳"，希望对⼤家有所帮助。

更多专业复习资料，请关注⽆忧考消防⼯程师考试频道。

2019年⼀级消防⼯程师《案例分析》常考知识点归纳 ⼀、消防⽔泵的选择和应⽤应符合下列规定： 1消防⽔泵的性能应满⾜消防给⽔系统所需流量和压⼒的要求; 2消防⽔泵所配驱动器的功率应满⾜所选⽔泵流量扬程性能曲线上任何⼀点运⾏所需功率的要求; 3当采⽤电动机驱动的消防⽔泵时，应选择电动机⼲式安装的消防⽔泵; 4流量扬程性能曲线应为⽆驼峰、⽆拐点的光滑曲线，零流量时的压⼒不应⼤于设计⼯作压⼒的140%，且宜⼤于设计⼯作压⼒的120%; 5当出流量为设计流量的150%时，其出⼝压⼒不应低于设计⼯作压⼒的65%; 6泵轴的密封⽅式和材料应满⾜消防⽔泵在低流量时运转的要求; 7消防给⽔同⼀泵组的消防⽔泵型号宜⼀致，且⼯作泵不宜超过3台; 8多台消防⽔泵并联时，应校核流量叠加对消防⽔泵出⼝压⼒的影响。

⼆、消防⽔泵——应设柴油机驱动泵作为备⽤泵。

柴油机消防⽔泵的供油箱应根据⽕灾延续时间确定，且油箱最⼩有效容积应按1.5L/kw配置，柴油机消防⽔泵油箱内储存的燃料不应⼩于50%的储量。

消防⽔泵房及其配电室——设消防应急照明，采⽤蓄电池作备⽤电源，其连续供电时间不应少于30min。

消防⽤⽔和其他⽤⽔合⽤⽔箱时应采取消防⽤⽔不作他⽤的技术措施。

当市政给⽔环形⼲管允许直接吸⽔时——消防⽔泵可直接从室外给⽔管吸⽔。

直接吸⽔时——消防⽔泵扬程计算应考虑室外给⽔管的最低⽔压，并以室外给⽔管的⽔压校核消防⽔泵的⼯作情况。

消防给⽔系统——应设置备⽤消防⽔泵，其⼯作能⼒不应⼩于其中⼀台消防⼯作泵。

当消防⽔泵房设在⾸层时，其出⼝宜直通室外。

当设在地下室或其他楼层时，其出⼝应直通安全出⼝。

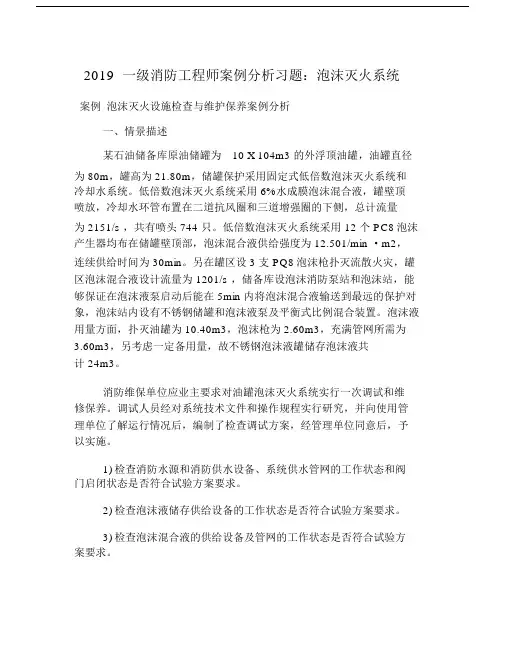

2019 一级消防工程师案例分析习题：泡沫灭火系统案例泡沫灭火设施检查与维护保养案例分析一、情景描述某石油储备库原油储罐为10 X 104m3 的外浮顶油罐，油罐直径为 80m，罐高为 21.80m，储罐保护采用固定式低倍数泡沫灭火系统和冷却水系统。

低倍数泡沫灭火系统采用 6%水成膜泡沫混合液，罐壁顶喷放，冷却水环管布置在二道抗风圈和三道增强圈的下侧，总计流量为 2151/s ，共有喷头 744 只。

低倍数泡沫灭火系统采用 12 个 PC8泡沫产生器均布在储罐壁顶部，泡沫混合液供给强度为 12.501/min ·m2，连续供给时间为 30min。

另在罐区设 3 支 PQ8泡沫枪扑灭流散火灾，罐区泡沫混合液设计流量为 1201/s ，储备库设泡沫消防泵站和泡沫站，能够保证在泡沫液泵启动后能在 5min 内将泡沫混合液输送到最远的保护对象，泡沫站内设有不锈钢储罐和泡沫液泵及平衡式比例混合装置。

泡沫液用量方面，扑灭油罐为 10.40m3，泡沫枪为 2.60m3，充满管网所需为3.60m3，另考虑一定备用量，故不锈钢泡沫液罐储存泡沫液共计 24m3。

消防维保单位应业主要求对油罐泡沫灭火系统实行一次调试和维修保养。

调试人员经对系统技术文件和操作规程实行研究，并向使用管理单位了解运行情况后，编制了检查调试方案，经管理单位同意后，予以实施。

1)检查消防水源和消防供水设备、系统供水管网的工作状态和阀门启闭状态是否符合试验方案要求。

2)检查泡沫液储存供给设备的工作状态是否符合试验方案要求。

3)检查泡沫混合液的供给设备及管网的工作状态是否符合试验方案要求。

4)选定最不利储罐作为试验对象，检查各阀的启闭状态是否符合试验方案要求。

试验方案要求喷放泡沫时采用泡沫枪，所以在泡沫消火栓处连接消防水带和一支 PQ8泡沫枪，在泡沫混合液干管上的压力表接口处安装弹簧压力表，并检查该干管上的控制阀是否启闭灵活和处于工作状态。

消防工程师备考：泡沫灭火系统总结泡沫灭火系统是一种在工业、商业和民用建筑等领域被广泛使用的消防设备。

它的工作原理是利用泡沫的物理特性，在火源上形成保护层，有效地隔离氧气和燃烧物质，从而阻止火势扩散，降低火灾造成的危害。

作为一名消防工程师，深入了解泡沫灭火系统的相关知识是极为重要的。

下面将结合实际案例和理论知识，对泡沫灭火系统的工作原理、组成部分及维护保养等方面进行总结。

一、泡沫灭火系统的工作原理泡沫灭火系统的工作原理可以概括为三个步骤：泡沫生成、扩散和维持。

泡沫生成是指通过管路系统将泡沫液体和水混合，通过压缩空气或泡沫发生器，使其形成泡沫质地的混合物。

泡沫液体一般采用AFFF（氟蛋白质泡沫）或AR（酒精泡沫）。

泡沫扩散是指将泡沫混合物喷射到火源上形成保护层。

这一过程需要液体泡沫到气态泡沫的转化，增大泡沫面积并生成泡沫稳定层，使火焰的温度降低，燃烧物遮蔽，从而使火势得到控制。

泡沫维持是指在泡沫灭火系统工作过程中，通过增加泡沫混合物的输送量或泡沫液体的浓度，来维持泡沫保护层对火源的覆盖。

二、泡沫灭火系统的组成部分泡沫灭火系统主要由以下几个组成部分构成：1、泡沫液体和水箱：用于储存泡沫液体和水，并通过管路系统输送到灭火器具和头部。

2、管路系统：包括主管、支管和喷嘴等，用于将泡沫液体和水混合后输送到灭火现场。

3、发泡器：发泡器是泡沫灭火系统的核心部件之一，用于将泡沫液体和水直接混合，或者根据需要分离混合后喷射。

4、喷嘴：喷嘴是喷射泡沫混合物的设备，根据工作现场和需要，可以选择不同形状的喷嘴或头部，以达到最佳灭火效果。

5、控制系统：包括检测、控制、报警、响应和监视设备，用于实时监测火灾现场的状况，并对灭火系统进行操作和控制。

三、泡沫灭火系统的维护保养泡沫灭火系统是一种高效、可靠的消防设备，但它也需要定期的维护保养，以确保其在关键时刻起到应有的作用。

1、泡沫液体的更换：泡沫液体的质量和浓度直接影响着泡沫灭火系统的灭火效果。

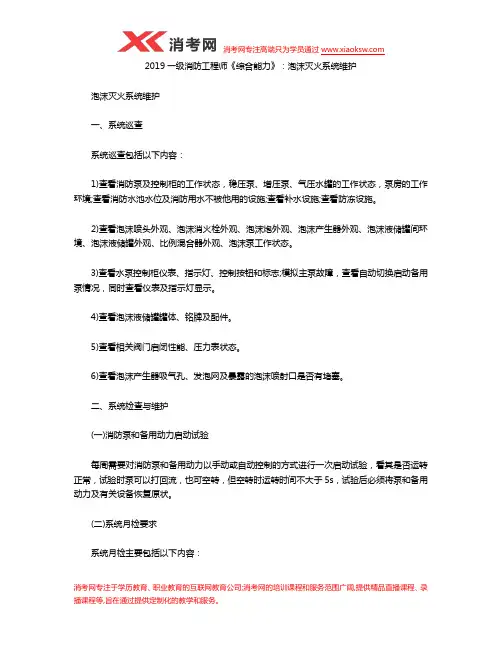

2019一级消防工程师《综合能力》：泡沫灭火系统维护泡沫灭火系统维护一、系统巡查系统巡查包括以下内容：1)查看消防泵及控制柜的工作状态，稳压泵、增压泵、气压水罐的工作状态，泵房的工作环境;查看消防水池水位及消防用水不被他用的设施;查看补水设施;查看防冻设施。

2)查看泡沫喷头外观、泡沫消火栓外观、泡沫炮外观、泡沫产生器外观、泡沫液储罐间环境、泡沫液储罐外观、比例混合器外观、泡沫泵工作状态。

3)查看水泵控制柜仪表、指示灯、控制按钮和标志;模拟主泵故障，查看自动切换启动备用泵情况，同时查看仪表及指示灯显示。

4)查看泡沫液储罐罐体、铭牌及配件。

5)查看相关阀门启闭性能、压力表状态。

6)查看泡沫产生器吸气孔、发泡网及暴露的泡沫喷射口是否有堵塞。

二、系统检查与维护(一)消防泵和备用动力启动试验每周需要对消防泵和备用动力以手动或自动控制的方式进行一次启动试验，看其是否运转正常，试验时泵可以打回流，也可空转，但空转时运转时间不大于5s，试验后必须将泵和备用动力及有关设备恢复原状。

(二)系统月检要求系统月检主要包括以下内容：消考网专注于学历教育、职业教育的互联网教育公司;消考网的培训课程和服务范围广阔,提供精品直播课程、录1)对低、中、高倍数泡沫产生器，泡沫喷头，固定式泡沫炮，泡沫比例混合器(装置)，泡沫液储罐进行外观检查，各部件要完好无损。

2)对固定式泡沫炮的回转机构、仰俯机构或电动操作机构进行检查，性能要达到标准的要求。

3)泡沫消火栓和阀门要能自由开启与关闭，不能有锈蚀。

4)压力表、管道过滤器、金属软管、管道及管件不能有损伤。

5)对遥控功能或自动控制设施及操纵机构进行检查，性能要符合设计要求。

6)对储罐上的低、中倍数泡沫混合液立管要清除锈渣。

7)动力源和电气设备工作状况要良好。

8)水源及水位指示装置要正常。

(三)系统年检要求1.每半年检查要求每半年除储罐上泡沫混合液立管和液下喷射防火堤内泡沫管道，及高倍数泡沫产生器进口端控制阀后的管道外，其余管道需要全部冲洗，清除锈渣。
