动力环境集中监控系统总体介绍

综合维护员通信电力专业培训教材九、动力环境集中监控系统前言第一章监控系统建设的目标第二章动力环境设备的基本知识第三章监控系统网络与硬件第四章监控系统软件功能第五章相关网络简介前言监控系统是采用数据采集技术、计算机技术和网络技术,以有效提高通信电源、机房空调维护质量的先进手段。

本课程仅讲授系统的基本原理，要求学员了解动力设备、空调设备，会计算机应用操作。

通过本课程学习，要求基本了解监控系统的工作原理，知道监控内容与现场设备的映射关系，为系统操作和使用打下基础。

第一章监控系统建设的目标对通信电源、机房空调实施集中监控管理是对分布的各个独立的电源系统和系统内的各个设备进行遥测、遥信、遥调、遥控，实时监视系统和设备的运行状态，记录和处理相关数据，及时侦测故障，通知人员处理，从而实现通信局（站）的少人或无人值守，以及电源、空调的集中监控维护管理，提高供电系统的可靠性和通信设备的安全性。

第二章动力环境设备的基本知识第一节动力环境设备的分类根据监控需要，将动力环境设备分为三类：电源设备：高压配电设备、低压配电设备、柴油发电机组、UPS、逆变器、整流配电设备、DC-DC变换器、蓄电池组等；空调设备：局部空调设备、集中空调设备；环境：烟雾/火警、门禁、水浸、温度、湿度、雷击等；（3）监控内容高压配电设备（3）进线柜遥测：三相电压、三相电流、有功电度、无功电度遥信：开关状态，过流跳闸告警，速断跳闸告警，接地跳闸告警（2）出线柜遥信：开关状态，过流跳闸告警，速断跳闸告警，接地跳闸告警，失压跳闸告警（3）母联柜遥信：开关状态，过流跳闸告警，速断跳闸告警（4）直流操作电源柜遥测：贮能电压，控制电压遥信：开关状态，贮能电压高／低，控制电压高／低，操作柜充电机故障告警（5）变压器遥信：变压器过温告警，瓦斯告警遥测：温度低压配电设备（3）进线柜遥测：三相输入电压，三相输入电流，功率因数，频率，有功电度遥信：开关状态，缺相、过压、欠压告警遥控：开关分合闸（2）主要配电柜遥信：开关状态遥控：开关分合闸（3）稳压器遥测：三相输入电压，三相输入电流，三相输出电压，三相输出电流遥信：稳压器工作状态（正常／故障，工作／旁路），输入过压，输入欠压，输入缺相，输入过流遥调：输出电压柴油发电机组遥测：三相输出电压，三相输出电流，输出频率／转速，水温（水冷），润滑油油压，润滑油油温，启动电池电压，输出功率，油箱（油库）液位遥信：工作状态（运行／停机），工作方式（自动／手动），主备用机组，自动转换开关（ATS）状态，过压，欠压，过流，频率／转速高，水温高（水冷），润滑油油温高，润滑油油压低，启动失败，过载，启动电池电压高／低，紧急停车，市电故障，充电器故障遥控：开／关机，紧急停车，选择主备用机组遥调：输出电压、频率不间断电源（UPS）遥测：三相输入电压，直流输入电压，三相输出电压，三相输出电流，输出频率，标示蓄电池电压，标示蓄电池温度遥信：同步／不同步状态，UPS／旁路供电，蓄电池放电电压低，市电故障，整流器故障，逆变器故障，旁路故障逆变器遥测：直流输入电压，直流输入电流，交流输出电压，交流输出电流，输出频率遥信：输出电压过压／欠压，输出过流，输出频率过高／过低整流配电设备（3）交流屏（或交流配电单元）遥测：三相输入电压，三相输入电流，输入频率，有功电度遥信：开关状态，故障告警（2）整流器遥测：整流器输出总电压，输出总电流，单个整流模块输出电流遥信：每个整流模块工作状态（开／关机，均充／浮充／测试，限流／不限流），故障／正常，监控模块故障遥控：开／关机，均充／浮充，测试遥调：均充/浮充电压设置，限流设置；（3）直流屏（或直流配电单元）遥测：直流输出总电压，总电流，主要分路电流，蓄电池充、放电电流遥信：直流输出电压过压／欠压，蓄电池熔丝状态，主要分路熔丝／开关故障，低电压隔离开关状态直流－直流变换器遥测：输出电压，输出电流遥信：输出过压／欠压，输出过流蓄电池组遥测：蓄电池组总电压，总电流，蓄电池单体电压，标示电池温度，每组充、放电电流遥信：蓄电池组总电压高／低，单体蓄电池电压高／低，标示电池温度过高，充电电流过高专用空调设备遥测量：三相交流输入电压，三相交流输入电流，送风温度，送风湿度，回风温度，回风湿度，压缩机累计工作时间遥信量：三相交流输入电压过高/过低，三相交流输入电流过流，工作电压过高/过低，工作电流过流，回风温度过高/过低，回风湿度过高/过低，送风温度过高/过低，送风湿度过高/过低，压缩机故障告警，空调开/关机状态，压缩机运行/不运行状态，加热/不加热状态，制冷/不制冷状态，风机工作状态遥控量：空调开/关机，升温，降温遥调量：回风温度，回风湿度，温度范围调整，湿度范围调整分体空调遥测：送风温度、回风温度谣信：工作状态（制冷/制热/送风、停机/工作）、故障告警环境遥测：温度，湿度遥信：烟感，火警，水浸，红外，玻璃破碎，门窗告警，门开/关遥控：门开／关，照明灯开/关防雷系统遥信：雷击告警信号第三章监控系统网络与硬件第一节系统的分层结构整个监控系统可以划分成三层结构，分层结构如下图所示：象监控系统组网图第二节 监控技术采用的定义符号和缩略语：1、PESM （Power & Environment Supervision system for Mobile communication ）中国移动通信机房动力环境监控系统——简称监控系统。

动力环境监控系统技术方案动力环境监控系统技术方案一、系统概述随着电力系统的不断发展，电力设备的可靠性和安全性越来越受到关注。

为了保障电力设备的正常运行和安全运行，需要对电力设备的环境状态进行实时监测和控制。

因此，本项目将开发一套动力环境监控系统，以实现对电力设备的环境状态进行实时监测和控制。

该系统广泛适用于电力行业各类场所，例如变电站、输电线路、发电厂房等。

本系统包括如下两个部分：1.监测设备：主要包括传感器、数据采集器、通信模块等。

2.监测系统：主要包括数据处理中心、监测软件等。

二、系统功能1. 实时监测环境参数本系统主要实现对电力设备周围的环境参数进行实时监测，例如：温度、湿度、气压、风速、风向、降雨等。

在监测过程中，将通过传感器采集环境数据，并将数据实时传输到数据处理中心。

监测数据将显示在监测软件的界面上，并支持数据查询和导出功能。

2. 数据分析和处理为了更好的分析环境数据，本系统将实现数据的分析和处理功能。

分析模块支持环境参数的趋势分析、异常告警和统计分析等功能。

同时支持数据的存储和备份功能，确保数据的安全性。

3. 告警与通知一旦监测数据超过设置的阈值范围，系统将会自动发出告警。

告警信息将通过短信、邮件等多种方式通知维护人员。

同时系统支持设置告警级别和告警频率，增强告警的可靠性。

4. 实时监测摄像头本系统可以通过摄像头实时监测电力设备的周围环境，例如监测是否有未经授权的人员进入，以及设备是否受到损坏等。

同时也可以支持设备的远程监控功能。

5. 维护管理本系统支持设备的远程管理和维护功能。

可以通过远程维护的方式，对设备进行调试和升级。

三、总体设计1. 系统架构本系统采用主从结构的架构设计。

监测设备作为从系统，通过传感器采集环境数据并将数据传输到数据处理中心。

数据处理中心作为主系统，接收从系统传输过来的数据，进行处理后通过网络发布给终端用户。

2. 系统模块系统模块主要包括监测设备模块、数据处理模块、监测软件模块等。

机房动力环境监控
机房动力环境监控是指对机房中的电力、温度、湿度、烟雾等环境参数进行实时监控和管理的一种系统。

它通过安装传感器来实时检测机房的环境参数，并将数据发送给监控系统进行分析和记录。

机房的动力环境非常重要，因为故障的电力供应或者环境条件可能导致服务器运行不稳定甚至损坏。

通过动力环境监控系统，管理员可以实时监测机房的电力供应情况、温度湿度变化以及其他异常情况，以便在故障出现之前进行预警和处理。

具体来说，机房动力环境监控可以包括以下方面的内容：
1. 电力监控：监测机房的电源输入、输出、电压、电流等参数，及时发现电力波动、断电、电流异常等问题。

2. 温度监控：通过温度传感器监测机房的温度变化，预防
过热导致服务器或存储设备损坏。

3. 湿度监控：监测机房的湿度，防止过高的湿度对设备造
成损坏，或者过低的湿度导致静电问题。

4. 空气质量监控：通过监测烟雾、气体等参数，提前预警
火灾或者有害气体泄漏等情况。

5. UPS监控：监测机房的不间断电源系统状态，及时处理UPS故障，保证电力供应的连续性。

通过机房动力环境监控系统，管理员可以随时远程监测机
房的环境参数，并通过报警系统及时获得异常情况的通知。

这样可以帮助管理员及时采取措施，防止故障的发生，保
障机房设备的稳定运行。

机房动力环境监控系统机房动力环境及图像集中监控治理系统，简称机房动力环境监控系统，其监控对象主要是机房动力和环境设备等设备〔如：配电、UPS 、空调、温湿度、漏水、门禁、安防、消防、防雷等〕，具体监控工程和监控内容如下：1.UPS 电源(包含直流电源)UPS 电源和直流电源均带有电池，对计算机起到提高电源质量、停电后持续供电的保障。

通过由UPS 厂家供给的通讯协议及智能通讯接口，对 UPS 进展监控，对 UPS 内部整流器、逆变器、电池、旁路、负载等各部件的运行状态进展实时监视，一旦有部件发生故障，机房环境监控系统将自动报警。

机房环境监控系统中对于UPS 的监控一律承受只监视，不掌握的模式，避开由于机房环境监控系统的失误带来的断电风险。

2.蓄电池在一个UPS 不连续电源系统中，可以说蓄电池是这个系统的支柱，准时牢靠地对蓄电池组进展巡回检测，对于维护负载设备的正常运转具有格外重要的意义。

为此，需要通过在线式电池监测仪、直流电流传感器等设备对UPS 蓄电池进展监控。

3.空调设备机房的特点之一就是设备密集，发热量大。

因此，空调对掌握机房的温湿度起着打算性作用。

通过实时监控，能够全面诊断空调运行状况，监控空调各部件(如压缩机、风机、加热器、加湿器、去湿器、滤网等)的运行状态与参数，并能够通过机房环境监控系统治理功能远程修改空调设置参数(温度、湿度、温度上下限、湿度上下限等)，以及对周密空调的重启。

空调机组即便有微小的故障，也可以通过机房环境监控系统检测出来，准时实行措施防止空调机组进一步损坏。

4.漏水检测漏水检测系统分定位和不定位两种。

所谓定位式，就是指可以准确报告具体漏水地点的测漏系统。

不定位系统则相反，只能报告觉察漏水，但不能指明位置。

系统由传感器和掌握器组成。

掌握器监视传感器的状态，觉察水情马上将信息上传给监控PC。

测漏传感器有线检测和面检测两类，机房内主要承受线检测。

线检测使用测漏绳，将水患部位围绕起来，漏水发生后，水接触到检测线发出报警。

动力环境集中监控系统第一节概述一、动力环境集中监控系统动力环境集中监控系统(以下简称监控系统是对分布的各个独立的动力设备和机房环境监控对象进行遥测、遥信等采集,实时监视系统和设备的运行状态,记录和处理相关数据,及时侦测故障,并作必要的遥控操作,适时通知人员处理;实现通信局(站的少人无人值守,以及电源、空调的集中监控维护管理,提高供电系统的可靠性和通信设备的安全性。

二、监控系统功能动力环境集中监控系统主要实现以下三种功能:1、数据采集和控制数据采集是监控系统最基本的功能要求,必须精确和迅速;对设备的控制是为实现维护要求而立即改变系统运行状态的有效手段,必须可靠。

对各种被监控设备(开关电源、空调、蓄电池、柴油发电机组、消防设备、摄像设备进行集中操作维护,为实现机房少人无人值守创造条件。

通过对设备的集中维护,缩短故障排除时间,提高设备利用率。

数据采集和控制功能可以总结为“三遥”功能,即遥测——远距离数据测量、遥信——远距离信号收集、遥控——远距离设备控制。

2、设备运行和维护运行和维护是基于数据采集和设备控制之上的系统核心功能,完成日常的告警处理、控制操作和规定的数据记录等。

3、维护管理管理功能应实现以下四组管理功能(1配置管理配置管理提供收集、鉴别、控制来自下层数据和将数据提供给上级的一组功能。

包括局向数据的增加、删除、修改等,现场监控量的一般配置、告警门限配置等。

(2故障管理故障管理提供对被监控对象运行情况异常进行检测、报告和校正的一组功能。

及时发现紧急事件,防止因设备原因造成通信中断、机房失火等重大事件的发生。

提供告警等级管理,告警信号的人机界面,告警确认,告警门限设置和告警屏蔽等。

(3性能管理性能管理提供对监控对象的状态以及网络的有效性评估和报告的一组功能。

例如提供设备主要运行数据及参数;停电、油机及时供电情况;设备故障、告警统计;监控系统可用性分析等。

(4安全管理安全管理提供保证运行中的监控系统安全的一组功能。

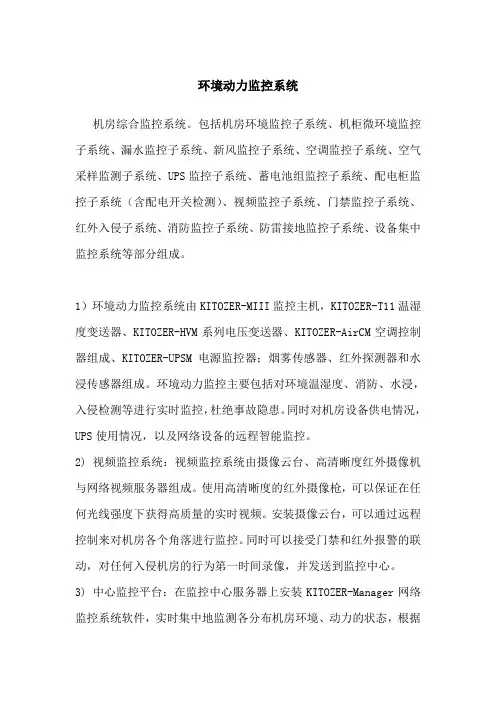

环境动力监控系统机房综合监控系统。

包括机房环境监控子系统、机柜微环境监控子系统、漏水监控子系统、新风监控子系统、空调监控子系统、空气采样监测子系统、UPS监控子系统、蓄电池组监控子系统、配电柜监控子系统（含配电开关检测）、视频监控子系统、门禁监控子系统、红外入侵子系统、消防监控子系统、防雷接地监控子系统、设备集中监控系统等部分组成。

1）环境动力监控系统由KITOZER-MIII监控主机，KITOZER-T11温湿度变送器、KITOZER-HVM系列电压变送器、KITOZER-AirCM空调控制器组成、KITOZER-UPSM电源监控器；烟雾传感器、红外探测器和水浸传感器组成。

环境动力监控主要包括对环境温湿度、消防、水浸，入侵检测等进行实时监控，杜绝事故隐患。

同时对机房设备供电情况，UPS使用情况，以及网络设备的远程智能监控。

2) 视频监控系统：视频监控系统由摄像云台、高清晰度红外摄像机与网络视频服务器组成。

使用高清晰度的红外摄像枪，可以保证在任何光线强度下获得高质量的实时视频。

安装摄像云台，可以通过远程控制来对机房各个角落进行监控。

同时可以接受门禁和红外报警的联动，对任何入侵机房的行为第一时间录像，并发送到监控中心。

3) 中心监控平台：在监控中心服务器上安装KITOZER-Manager网络监控系统软件，实时集中地监测各分布机房环境、动力的状态，根据需要远程遥控一些设备，如空调、UPS电源等。

对各种告警信息进行分级、分类处理，通过现场的告警和远程无线（如手机短信、电话语音）告警，通知相关人员及时处理告警事件。

以上各子系统既能无缝连接组成一个统一的监控管理平台，也能单独构成一个独立的监控子系统。

机房监控系统总体原理图。

动力环境集中监控系统的技术标准与发展方向一、动力环境集中监控的定位动力环境集中监控系统是一个网络化的集成系统，各局站的动力设备与环境运行数据通过传输网络集中到监控中心，并进行存储、处理，实时呈现运行数据和告警数据。

以“四遥”为手段，通信企业可以全面撤销局站有人值守，变被动的抢修模式为主动的预防性维护模式，达到减员增效的目的。

二、动力环境集中监控系统的背景1、通信企业竞争和发展的需要随着通信行业的迅猛发展，通信企业间的竞争不断加剧，“网络质量是通信企业的生命线”，网络质量领先是通信企业的绝对竞争优势，稳定的动力设备和优良的机房环境是保障网络质量领先的必要条件。

为了提高运行质量保障能力和运维管理低成本运作能力，通信企业必须建设动力环境集中监控系统。

2、动力维护工作特点决定动力设备预防性维护、应急供电抢修、机房环境维护等都是劳动密集型工作，传统的“有人值守+断电抢修”维护模式，执行效率低、资源耗费大，难以适应动力维护工作发展的要求。

“生产关系要适应生产力的发展”，维护体制必须向集中化、精细化转变，动力与环境集中监控系统适时而生。

三、动力环境集中监控系统的可行性1、动力设备的可靠性提高随着应用技术的不断发展，相控整流电源已经全面升级为模块化高频开关电源，防酸隔爆电池也换代为密封阀控蓄电池，自动化油机发电机组、机房空调等应用趋于成熟，设备可靠性高、故障率低为实施无人值守、集中监控提供了基础条件。

2、动力设备智能性完善设备的监控单元能够对设备本身运行状态实时监控、智能管理、自动撤投。

标准的监控接口和规X的智能协议为实施集中监控提供了便利条件。

3、工控技术、数据库技术成熟工控技术、数据采集技术、系统集成技术、数据库技术的成熟应用，为集中监控提供了技术保障。

4、众多监控厂家的积极参与众多具有雄厚技术实力的监控厂家积极投入，为集中监控提供了强有力的技术支撑。

四、动力环境集中监控系统的技术标准1996年，邮电部发布的《通信电源和空调集中监控系统技术要求(暂行规定)》【YDN023-1996】，是动力环境集中监控系统的第一个行业标准，为动力环境集中监控的建设和发展指明了方向。

1 动力环境集中监控系统第一节概述一、动力环境集中监控系统动力环境集中监控系统以下简称监控系统是对分布的各个独立的动力设备和机房环境监控对象进行遥测、遥信等采集实时监视系统和设备的运行状态记录和处理相关数据及时侦测故障并作必要的遥控操作适时通知人员处理实现通信局站的少人无人值守以及电源、空调的集中监控维护管理提高供电系统的可靠性和通信设备的安全性。

二、监控系统功能动力环境集中监控系统主要实现以下三种功能1、数据采集和控制数据采集是监控系统最基本的功能要求必须精确和迅速对设备的控制是为实现维护要求而立即改变系统运行状态的有效手段必须可靠。

对各种被监控设备开关电源、空调、蓄电池、柴油发电机组、消防设备、摄像设备进行集中操作维护为实现机房少人无人值守创造条件。

通过对设备的集中维护缩短故障排除时间提高设备利用率。

数据采集和控?乒δ芸梢宰芙嵛 叭 ！惫δ芗匆２狻 毒嗬胧 莶饬俊⒁Ｐ拧 毒嗬胄藕攀占 ⒁？亍 毒嗬肷璞缚刂啤?2、设备运行和维护运行和维护是基于数据采集和设备控制之上的系统核心功能完成日常的告警处理、控制操作和规定的数据记录等。

3、维护管理管理功能应实现以下四组管理功能1配置管理配置管理提供收集、鉴别、控制来自下层数据和将数据提供给上级的一组功能。

包括局向数据的增加、删除、修改等现场监控量的一般配置、告警门限配置等。

2故障管理故障管理提供对被监控对象运行情况异常进行检测、报告和校正的一组功能。

及时发现紧急事件防止因设备原因造成通信中断、机房失火等重大事件的发生。

提供告警等级管理告警信号的人机界面告警确认告警门限设置和告警屏蔽等。

2 3性能管理性能管理提供对监控对象的状态以及网络的有效性评估和报告的一组功能。

例如提供设备主要运行数据及参数停电、油机及时供电情况设备故障、告警统计监控系统可用性分析等。

4安全管理安全管理提供保证运行中的监控系统安全的一组功能。

第二节监控系统网络结构一、网络结构SCSupervisionCenter监控中心——本地网或者同等管理级别的网络管理中心。

动环监控系统介绍动环监控系统，全称为动力环境监控系统，是一种集监测、控制、预警于一体的智能化系统。

它主要用于数据中心、通信基站、机房等关键场所，确保设备运行稳定，及时发现并处理环境异常，保障业务连续性和安全性。

一、系统组成1. 监测设备：包括温湿度传感器、烟感探测器、红外探测器、水浸传感器等，用于实时监测环境参数和设备状态。

2. 控制设备：包括空调控制器、UPS控制器、配电柜控制器等，用于远程控制相关设备。

3. 传输设备：包括数据采集器、传输模块等，负责将监测数据和控制指令传输至监控中心。

4. 监控中心：负责接收、处理、存储监测数据，并对异常情况进行报警和处理。

二、系统功能1. 实时监测：动环监控系统可实时监测环境参数（如温湿度、烟雾、水浸等）和设备状态（如电源、空调、UPS等），确保环境稳定。

2. 预警报警：当监测到异常情况时，系统会立即发出预警或报警，通知相关人员及时处理。

3. 远程控制：通过监控中心，管理人员可远程控制相关设备，如调整空调温度、开关电源等。

4. 数据分析：系统可对监测数据进行统计分析，为设备维护和管理提供依据。

5. 历史记录：系统自动存储监测数据，便于查询和分析历史数据。

三、应用场景1. 数据中心：确保服务器、存储设备等关键设备运行在适宜的环境中，降低故障率。

2. 通信基站：监测基站内设备状态，保障通信网络稳定运行。

3. 机房：实时掌握机房环境状况，预防设备故障。

4. 医院、实验室等特殊场所：保障重要设备和环境的安全。

动环监控系统的应用，有助于提高运维效率，降低人力成本，确保关键场所的安全稳定运行。

在信息化、智能化日益发展的今天，动环监控系统已成为各类重要场所的必备设施。

四、系统优势1. 高度集成：动环监控系统将多种监测与控制功能集成于一体，简化了现场布线，降低了安装和维护难度。

2. 灵活性强：系统可根据用户需求进行定制，适应不同规模和类型的场所，满足个性化监控需求。

3. 可靠性高：采用稳定的硬件设备和先进的软件算法，确保系统长时间稳定运行，降低故障率。

动力环境监控系统的功能介绍动力环境监控系统是一种用于监测发电机组和机房环境的设备，其主要功能包括温度、湿度、烟感、漏水、风速等参数监测和报警管理。

该系统常用于发电机房、通讯机房、数据中心、医院手术室等对环境严苛的场合。

系统架构动力环境监控系统通常由传感器、数据采集器、服务器、网络设备和管理软件五个部分组成。

其中，传感器用于采集环境参数并将其转换成电信号，而数据采集器则负责将传感器采集到的电信号转化成数字信号，并通过网络传输给服务器。

而服务器则是存储、处理采集到的数据并控制报警的中心，网络设备用于保证数据的传输和安全，管理软件则是对所有设备的管理和监测。

整个系统需要经过复杂的设置和调试才可以正常运行。

主要功能1. 温度监测动力环境监控系统可以准确地测量机房的温度，防止过热或过冷对设备和人员造成影响。

通常，系统会将温度分为“舒适区”、“告警区”和“危险区”三个部分，当温度进入告警区和危险区时，系统将自动报警，以便及时进行处理。

2. 湿度监测系统可以监控机房内的湿度，特别是对于需要保持常温常湿环境的领域非常关键。

同样分为“舒适区”、“告警区”和“危险区”，当湿度出现超过设定范围时，也会自动上报警告信息。

3. 活动检测系统可以监测机房内人员或设备的活动状态，从而保证机房内环境的安全。

如果检测到空房或关闭设备，系统可以自动降低温度和湿度以节省能耗，减少降温的成本。

4. 烟雾报警烟雾是导致机房火灾的主要因素之一，系统可以实时监测隐患，一旦检测到烟雾或有其他火灾隐患，系统会立即发出警报并通知管理员。

5. 漏水检测如果房间发生漏水事件，会导致机器和其他设备被浸泡在水中，水分可以导致着火和其他安全隐患，系统可以检测到这一现象，及时上报漏水事件并采取必要的补救措施。

6. 风速监测在一些对气流和压力有专门需求的场所，如风船、数据中心等，系统可监测风速，通知管理员是否需要调整内部的风机或调整整体风的运转方式以达成最佳状态。
