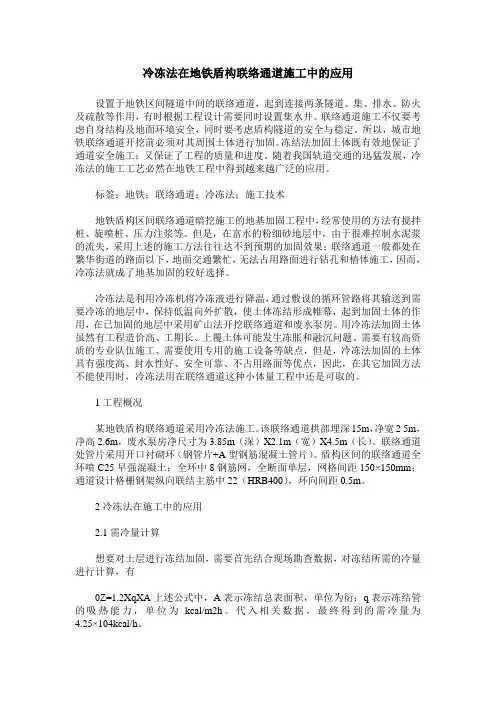

冷冻法在地铁盾构联络通道施工中的应用设置于地铁区间隧道中间的联络通道，起到连接两条隧道、集、排水、防火及疏散等作用，有时根据工程设计需要同时设置集水井。

联络通道施工不仅要考虑自身结构及地面环境安全，同时要考虑盾构隧道的安全与稳定。

所以，城市地铁联络通道开挖前必须对其周围土体进行加固。

冻结法加固土体既有效地保证了通道安全施工；又保证了工程的质量和进度。

随着我国轨道交通的迅猛发展，冷冻法的施工工艺必然在地铁工程中得到越来越广泛的应用。

标签：地铁；联络通道；冷冻法；施工技术地铁盾构区间联络通道暗挖施工的地基加固工程中，经常使用的方法有搅拌桩、旋喷桩、压力注浆等。

但是，在富水的粉细砂地层中，由于很难控制水泥浆的流失，采用上述的施工方法往往达不到预期的加固效果；联络通道一般都处在繁华街道的路面以下，地面交通繁忙，无法占用路面进行钻孔和樁体施工，因而，冷冻法就成了地基加固的较好选择。

冷冻法是利用冷冻机将冷冻液进行降温，通过敷设的循环管路将其输送到需要冷冻的地层中，保持低温向外扩散，使土体冻结形成帷幕，起到加固土体的作用，在已加固的地层中采用矿山法开挖联络通道和废水泵房。

用冷冻法加固土体虽然有工程造价高、工期长、上覆土体可能发生冻胀和融沉问题、需要有较高资质的专业队伍施工、需要使用专用的施工设备等缺点，但是，冷冻法加固的土体具有强度高、封水性好、安全可靠、不占用路面等优点，因此，在其它加固方法不能使用时，冷冻法用在联络通道这种小体量工程中还是可取的。

1工程概况某地铁盾构联络通道采用冷冻法施工。

该联络通道拱部埋深15m，净宽2 5m，净高2.6m，废水泵房净尺寸为3.85m（深）X2.1m（宽）X4.5m（长）。

联络通道处管片采用开口衬砌环（钢管片+A型钢筋混凝土管片）。

盾构区间的联络通道全环喷C25早强混凝土；全环中8钢筋网，全断面单层，网格间距150×150mm；通道设计格栅钢架纵向联结主筋中22（HRB400），环向间距0.5m。

联络通道冷冻法施工工艺工法1前言1.1工艺工法概况人类首次成功地使用人工制冷临时加固土体是在1862年英国威尔士的建筑基础施工中，在我国煤炭建设中的应用也有整整40年的历史了。

而在其它岩土工程中的应用则刚刚起步。

1994年在上海地铁1#线旁通道施工采用了冷冻加固施工，利用人工制冷技术,使地层中的水变冰,把天然土变成冻土,增加其强度和稳定性,隔绝地下水与地下结构的联系,以便在冻结壁的保护下进行施工的一种特殊施工方法。

目前这项地层加固特殊技术被广泛地应用到世界许多国家的隧道、地铁、基坑、矿井、市政及其他岩土工程建设中，成为岩土工程尤其是地下工程施工的重要方法之一，在我国已经广泛应用于矿井深井加固、地铁联络通道及盾构进出洞端头加固、深基坑冻结帷幕墙等施工领域，应用前景十分广阔。

1.2工艺原理通过热量交换原理，将冷媒输送至冷冻管道，通过管道内的循环将土体中的热量带出，使土体中水分温度不断降低结冰，范围不断扩大，使施工区域外围土体冻结，形成强度高，封闭性好的冻结帷幕。

冷冻法加固地层的原理,是利用人工制冷的方法，将低温冷媒送入地层，把要开挖体周围的地层冻结成封闭的连续冻土帷幕，以抵抗外侧水土压力，并隔绝地下水与开挖面之间的联系，然后在这封闭的连续冻土帷幕的保护下，进行开挖和做永久支护的一种地层特殊加固方法。

制冷是由三大循环系统来完成的，分别为氟里昂循环系统、冷媒循环系统和冷却水循环系统。

进入地层的冷媒通过进、回管路与地层相连，通过冻结管与地层进行热交换，将冷量传递给周围地层，将地热通过冻结孔由低温冷媒传循环系统传给氟里昂循环系统，再由氟里昂循环系统传给冷却水循环系统，最后由冷却水循环系统排入大气。

随着低温冷媒在地层中的不断循环，地层中的水逐渐结冰，形成以冻结管为中心的冻土圆柱，冻土圆柱不断扩展，最后相邻的冻结圆柱连为一体并形成具有一定厚度和强度的冻土帷幕。

2工艺工法特点2.1封水性有自由水(一般情况下含水率应大于10%,否则要采取增加土层湿度的辅助工法)就能冻结成冻土,形成冻土壁。

冻结法在地铁盾构隧道联络通道施工中的应用1工程概况杭州地铁九堡东站乔司南站盾构区间隧道联络通道及泵站位丁区间隧道中部，联络通道及泵站采取合并建造模式，距离联络通道上部地面正上方14m处有一居民房，联络通道上方无重要管线。

拟构筑联络通道所在位置的隧片为钢管片，隧道内径为45.5ni,上、下行线隧道中心线距离15.46m o联络通道结构见图1。

图1联络通道结构不意图2工程地质及水文地质条件根据离联络通道最近的地质勘探孔提供的地质情况，联络通道所处地层上部和中部为③5砂质粉土、下部③6粉砂火砂质粉土，见图1所示。

该土层具有高压缩性、低强度、灵敏度高、透水性强等特点，在动力作用下易产生流变现象。

在该地层内进行联络通道开挖构筑，须对土体进行稳妥、可靠的加固处理。

冻结法加固土体具有强度高，封水性好，安全可靠的优点，极适丁本工程。

3施工工艺过程3.1施工方案选定根据上述联络通道施工条件，决定采用“隧道内水平冻结加固土体、隧道内矿山法开挖构筑”的全隧道内施工方案。

即：在隧道内利用水平孔和部分倾斜孔冻结加固地层，使联络通道及泵房外围土体冻结，形成强度高，封闭性好的冻结帷幕。

在冻土中采用矿山法进行联络通道及泵站的开挖构筑施工，地层冻结和开挖构筑施工均在区间隧道内进行。

3.2冻结法的施工工艺图2冻结法施工流程图3.3冻结加固设计冻结帷幕的加固范围联络通道冻结帷幕按冻结加固设计图的要求进行施工。

冻结壁平均温度设计为-10C，相应的冻土强度的设计指标为：单轴抗压3.6Mpa,抗折1.8Mpa,抗剪1・6Mpa,无侧限抗压强度qu>3.0Mpa,土体渗透系数1X0-8cm/sec)k<冻结孔、测温孔与卸压孔的布置冻结孔布置从上、下行线隧道两侧打孔方式进行施工。

冻结孔按上仰、水平、下俯三种角度布置，共布置冻结孔78个，其中上行线64个，下行线14个。

设置穿透孔4个。

冻结孔的布置详见图3、图4。

图3:冻结孔立面透视图4:冻结孔平面布置3. 3. 2. 2测温孔布置测温孔共布置8个，上行线4个，下行线4个，深度为2 6m,主要是测量冻结帷幕范围不同部位的温度发展状况，以便综合采用相应控制措施，确保施工的安全。

地铁施工技术交流材料冷冻法联络通道施工技术及风险控制措施一、冻结法的基本原理与特点采用冻结法对地层土体进行加固，是指利用人工制冷技术,使地层中的水结冰,把天然岩土变成冻土,增加其强度和稳定性,隔绝地下水与地下工程的联系,以便在冻结壁的保护下进行地下工程掘砌施工的特殊施工技术。

其实质是利用人工制冷临时改变岩土性质以固结地层。

1、岩土冻结实质岩土冻结性质的改变，即将含水地层（松散土层或裂隙岩层）冷却至结冰温度下，使土中孔隙水或岩石裂隙水变成冰，岩土的性质发生重要变化，形成一种新的工程材料——“冻土”。

2、冻土结构特点而冻土结构具有较高的强度和绝对的封水性。

3、冻土结构功能冻土结构的承载功能和封水的不承载功能。

4、制冷方法其制冷技术方法，通常使用制冷设备，利用物质由液态变为气态,即气化过程的吸热现象来完成的。

4.1、有两种类型：⑴、冷媒剂(盐水)吸热：氨 (-33.4℃)；干冰(-78.5℃)；⑵、直接气化吸热：液氮(-195.8℃)；干冰(-78.5℃)4.2、冻结系统常有两种类型：⑴、封闭系统（盐水冻结）；⑵、开放系统（液氮冻结）5、冻结法的适应性冻结法加固与其它加固方法相比，其适应性更强，能够适应粘土、粉土、砂层以及砾石、卵石等任何地层。

6、冻结法的特点6.1、冻土帷幕的变化性：⑴、冻土范围可变；⑵、冻土温度可变；⑶、冻土强度可变（强度是温度的函数）6.2、冻土帷幕的连续性：水在负温下结冰的必然性；6.3、冻土帷幕的可知性：通过温度测试可判断冻结范围、冻土强度7、冻结法施工的优点7.1、安全性好：⑴、冻土强度较高；⑵、冻土连续性可靠、封水性好7.2、适用性强：⑴、适用于几乎所有具有一定含水量的松散地层（包括岩石）；⑵、复杂地质条件可行（流砂、大深度、高水压）7.3、灵活性高：⑴、冻土帷幕性状（范围、形状、温度、强度）可控8、冻结法施工缺点由于冻结法所形成的冻土帷幕其范围、温度、强度具有变化性，其冻结范围、强度随温度的变化而变化，如果供冷不足或外部热源可导致冻土帷幕性能（范围、强度）退化，安全性能降低，施工风险增大。
