电力电子技术(随堂练习)..

电力电子技术试题及答案一、单项选择题（每题2分，共20分）1. 电力电子技术主要研究的是（）。

A. 电力系统的运行与控制B. 电力系统的规划与设计C. 电力电子器件及其应用D. 电力系统的保护与自动化答案：C2. 下列哪个不是电力电子技术中常用的电力电子器件？（）A. 晶闸管B. 绝缘栅双极晶体管C. 继电器D. 功率场效应晶体管答案：C3. 电力电子变换器的主要功能是（）。

A. 功率放大B. 电压变换C. 电流变换D. 以上都是答案：D4. 电力电子技术在以下哪个领域应用最为广泛？（）A. 通信技术B. 电力系统C. 计算机技术D. 机械制造答案：B5. 晶闸管的导通条件是（）。

A. 阳极电压高于阴极电压B. 门极电压高于阳极电压C. 阳极电流大于阴极电流D. 门极电流大于零答案：D二、多项选择题（每题3分，共15分）1. 电力电子技术在以下哪些领域有应用？（）A. 电力系统B. 交通系统C. 工业自动化D. 家用电器答案：ABCD2. 电力电子变换器可以实现以下哪些功能？（）A. 交直流转换B. 直流电压变换C. 交流电压变换D. 功率因数校正答案：ABCD3. 下列哪些是电力电子技术中常用的控制方式？（）A. 脉宽调制B. 脉冲频率调制C. 恒压控制D. 恒流控制答案：ABD三、填空题（每题2分，共10分）1. 电力电子技术中，______是一种常用的交流-直流变换器。

答案：整流器2. 电力电子器件的开关特性决定了其在______电路中的应用。

答案：开关电源3. 电力电子技术在______领域可以实现能量的高效转换。

答案：新能源4. 电力电子变换器的输出电压与输入电压之间的关系可以通过______实现控制。

答案：调制技术5. 电力电子技术在______系统中可以实现对电机的精确控制。

答案：伺服驱动四、简答题（每题5分，共20分）1. 简述电力电子技术在电力系统中的应用。

答案：电力电子技术在电力系统中的应用主要包括电力系统的稳定控制、电能质量的改善、电力系统的自动化管理、以及电力系统的保护等。

电力电子技术练习题库+参考答案一、判断题（共100题，每题1分，共100分）1.单相半波可控整流电路电阻负载上电压与电流的波形形状相同。

（）A、正确B、错误正确答案：A2.当晶闸管承受反向电压时，不论门极是否有触发电流晶闸管都不会导通。

（）A、正确B、错误正确答案：A3.降压斩波电路滤波电容C的容量足够大，则输出的电压Uo为常数。

（）A、正确B、错误正确答案：A4.电力电子技术研究的对象是电力电子器件的应用、电力电子电路的电能变换原理和电力电子装置的开发与应用。

（）A、正确B、错误正确答案：A5.变频调速实际上是改变电动机内旋转磁场的速度达到改变输出转速的目的。

（）A、正确B、错误正确答案：A6.无源逆变电路，是把直流电能逆变成交流电能，送给电网（）A、正确B、错误正确答案：B7.触发脉冲具有一定的脉宽，前沿要陡。

（）A、正确B、错误正确答案：A8.斩波电路具有效率高、体积小、重量轻、成本低等优点。

（）A、正确B、错误正确答案：A9.无源逆变指的是把直流电能转变成交流电能回送给电网。

（）A、正确B、错误正确答案：B10.GTO的结构与普通晶闸管相似，也为PNPN四层半导体三端元件。

（）A、正确B、错误正确答案：A11.直流变换电路输出的电压都小于输入电压。

（）A、正确B、错误正确答案：B12.电流的波形系数是电流的有效值与平均值之比。

（）A、正确B、错误正确答案：A13.触发脉冲可采取宽脉冲触发与双窄脉冲触发两种方法，目前采用较多的是双窄脉冲触发方法。

（）A、正确B、错误正确答案：A14.晶闸管的不重复峰值电压为额定电压。

（）A、正确B、错误正确答案：B15.电子技术包括信息电子技术和电力电子技术两大分支。

（）A、正确B、错误正确答案：A16.降压斩波电路斩波开关关断时，电感充电。

（）B、错误正确答案：B17.三相半波可控整流电路，是三相可控整流电路最基本的组成形式。

（）A、正确B、错误正确答案：A18.触发脉冲必须具有足够的功率。

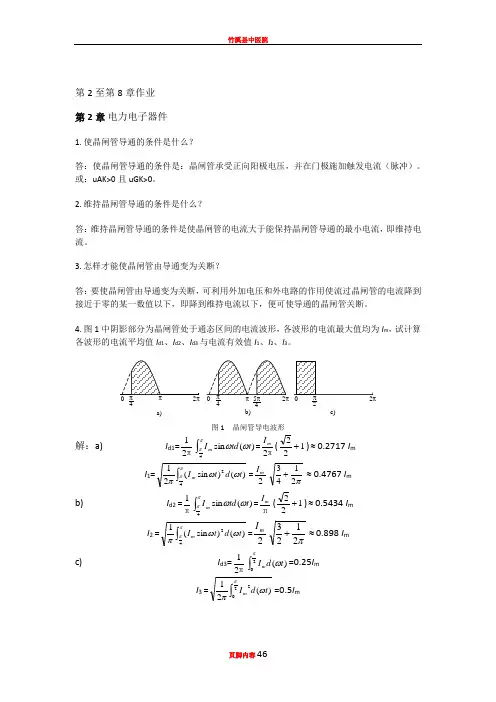

第2至第8章作业 第2章 电力电子器件1. 使晶闸管导通的条件是什么？答：使晶闸管导通的条件是：晶闸管承受正向阳极电压，并在门极施加触发电流（脉冲）。

或：uAK>0且uGK>0。

2. 维持晶闸管导通的条件是什么？答：维持晶闸管导通的条件是使晶闸管的电流大于能保持晶闸管导通的最小电流，即维持电流。

3. 怎样才能使晶闸管由导通变为关断？答：要使晶闸管由导通变为关断，可利用外加电压和外电路的作用使流过晶闸管的电流降到接近于零的某一数值以下，即降到维持电流以下，便可使导通的晶闸管关断。

4. 图1中阴影部分为晶闸管处于通态区间的电流波形，各波形的电流最大值均为I m ，试计算各波形的电流平均值I d1、I d2、I d3与电流有效值I 1、I 2、I 3。

π4π4π25π4a)b)c)图1-43图1 晶闸管导电波形解：a) I d1=π21⎰ππωω4)(sin t td I m=π2m I (122+)≈0.2717 I m I 1=⎰ππωωπ42)()sin (21t d t I m =2m I π2143+≈0.4767 I m b) I d2 =π1⎰ππωω4)(sin t td I m =πm I (122+)≈0.5434 I mI 2 =⎰ππωωπ42)()sin (1t d t I m =2m I π2123+≈0.898 I m c) I d3=π21⎰2)(πωt d I m =0.25I mI 3 =⎰202)(21πωπt d I m =0.5I m7. 晶闸管的触发脉冲需要满足哪些条件？答：A:触发信号应有足够的功率。

B ：触发脉冲应有一定的宽度，脉冲前沿尽可能陡，使元件在触发导通后，阳极电流能迅速上升超过掣住电流而维持导通。

C ：触发脉冲必须与晶闸管的阳极电压同步，脉冲移相范围必须满足电路要求。

第3章 整流电路1. 单相半波可控整流电路对电感负载供电，L ＝20mH ，U 2＝100V ，求当α＝0°和60°时的负载电流I d ，并画出u d 与i d 波形。

电力电子技术习题库（附答案）一、单选题（共25题，每题1分，共25分）1.三相桥式全控整流电路，大电感负载，当α＝（）时整流平均电压Ud=0。

A、60度B、30度C、90度D、120度正确答案：C2.1957年美国通用电气（GE）公司研制出第一只（），它标志着电力电子技术的诞生。

A、电子管B、晶闸管C、MOSFETD、IGBT正确答案：B3.逆导晶闸管是将大功率二极管与何种器件集成在一个管芯上而成（）A、可关断晶闸管B、双向晶闸管C、逆阻型晶闸管D、大功率三极管正确答案：C4.IGBT是一个复合型的器件，它是（）A、GTR驱动的MOSFETB、MOSFET驱动的GTRC、MOSFET驱动的晶闸管D、MOSFET驱动的GTO正确答案：B5.晶闸管的伏安特性是指()A、门极电压与门极电流的关系B、阳极电压与阳极电流的关系C、门极电压与阳极电流的关系D、阳极电压与门极电流的关系正确答案：B6.单相全控桥式整流电路大电感性负载中，控制角的最大移相范围是（）A、180°B、120°C、90°D、150°正确答案：C7.三相半波可控整流电路的自然换相点是（）A、比三相不控整流电路的自然换相点超前30°B、本相相电压与相邻电压正半周的交点处C、比三相不控整流电路的自然换相点滞后60°D、交流相电压的过零点正确答案：B8.逆变电路是一种（）变换电路。

A、AC/ACB、DC/ACC、DC/DCD、AC/DC正确答案：B9.采用多重化电压源型逆变器的目的，主要是为()。

A、增大输出幅值B、减小输出谐波C、减小输出幅值D、减小输出功率正确答案：B10.三相全波可控整流电路电阻性负载中，控制角的最大移相范围是（）。

A、90°B、120°C、150°D、180°正确答案：B11.目前，在中小型变频器中普遍采用的电力电子器件是（）。

电力电子技术测试题与答案一、单选题（共25题，每题1分，共25分）1.电流型三相桥式逆变电路，120°导通型，则在任一时刻开关管导通的个数是不同相的上、下桥臂()。

A、共四只B、各一只C、各二只D、共三只正确答案：B2.α为（）度时，三相半波可控整流电路，电阻性负载输出的电压波形，处于连续和断续的临界状态。

A、30度B、120度，C、0度D、60度正确答案：A3.具有自关断能力的电力半导体器件称为（）A、全控型器件B、半控型器件C、触发型器件D、不控型器件正确答案：A4.单相半波可控整流电阻性负载电路中，控制角α的最大移相范围是（）A、180°B、90°C、120°D、150°正确答案：A5.可在第一和第四象限工作的变流电路是（）A、接有续流二极管的单相半波可控变流电路B、单相半控桥C、三相半波可控变流电路D、接有续流二极管的三相半控桥正确答案：C6.三相全波可控整流电路电阻性负载中，控制角的最大移相范围是（）。

A、180°B、150°C、90°D、120°正确答案：D7.降压斩波电路中，已知电源电压Ud=16V，负载电压Uo=12V，斩波周期T=4ms，则开通时Ton=（）A、3msB、4msC、1msD、2ms正确答案：A8.三相桥式全控整流电路，电阻性负载时的移相范围为（）度。

A、0～120B、0～180C、0～90D、0～150正确答案：A9.在晶闸管应用电路中，为了防止误触发，应使干扰信号的幅值限制在（）A、安全工作区B、不触发区C、可靠触发区D、不可靠触发区正确答案：B10.采用多重化电压源型逆变器的目的，主要是为()。

A、减小输出谐波B、增大输出幅值C、减小输出功率D、减小输出幅值正确答案：A11.对于升降压直流斩波器，当其输出电压小于其电源电压时，有（）。

A、α无法确定B、0.5<α<1C、0<α<0.5D、以上说法均是错误的正确答案：C12.将直流电能转换为交流电能供给负载的变流器是()A、有源逆变器B、A/D变换器C、D/A变换器D、无源逆变器正确答案：D13.晶闸管的伏安特性是指()A、阳极电压与门极电流的关系B、门极电压与门极电流的关系C、阳极电压与阳极电流的关系D、门极电压与阳极电流的关系正确答案：C14.三相桥式全控整流电路，大电感负载，当α＝（）时整流平均电压Ud=0。

《电力电子技术》课程习题集一、单选题1.晶闸管内部有（）PN结。

A、一个B、二个C、三个D、四个2.电力二极管内部有（）个PN结。

A、一个B、二个C、三个D、四个3.双向晶闸管是用于交流电路中的，其外部有（）电极。

A、一个B、两个C、三个D、四个4.比较而言，下列半导体器件中开关速度最快的是（）。

A、GTOB、GTRC、MOSFETD、SR5.下列半导体器件中属于电流型控制器件的是（）A、GTRB、MOSFETC、IGBTD、SR6.比较而言，下列半导体器件中开关速度最慢的是（）。

A、GTOB、GTRC、MOSFETD、IGBT7.下列半导体器件中属于电压型控制器件的是（）。

A、GTOB、GTRC、MOSFETD、SR8.压敏电阻在晶闸管整流电路中主要是用来作（）。

A、分流B、降压C、过电压保护D、过电流保护9.晶闸管两端并联一个RC电路的作用是（）。

A、分流B、降压C、过电压保护D、过电流保护10.普通晶闸管的通态电流（额定电流）是用电流的（）来表示的。

A、有效值B、最大值C、平均值D、最小值11.晶闸管在电路中的门极正向偏压（）愈好。

A、愈大B、愈小C、不变D、为零12.快速熔断器在晶闸管整流电路中主要是用来作（）。

A、分流B、降压C、过电压保护D、过电流保护13.当晶闸管的额定电压小于实际要求时，可以用两个以上同型号的器件相( )。

A、串联B、并联C、串并联14.当晶闸管承受反向阳极电压时，不论门极加何种极性触发电压，管子都将工作在( )。

A、导通状态B、关断状态C、饱和状态D、不定15.当晶闸管的额定电流小于实际要求时，可以用两个以上同型号的器件相 ( )。

A、串联B、并联C、串并联16.晶闸管整流电路中直流电动机应该属于（）负载。

A、电阻性B、电感性C、反电动势D、不定17.晶闸管可控整流电路中的控制角α减小，则输出的电压平均值会（）。

A、不变B、增大C、减小D、不定18.三相可控整流与单相可控整流相比较，输出直流电压的纹波系数（）。

电力电子技术练习题库+答案一、判断题（共50题，每题1分，共50分）1、变流技术是电力电子技术的核心。

（）A、正确B、错误正确答案：A2、在DC/DC变换电路中，可以采用电网换流方法。

（）A、正确B、错误正确答案：B3、触发脉冲具有一定的脉宽，前沿要陡。

（）A、正确B、错误正确答案：A4、无源逆变电路是把直流电能逆变成交流电能送给交流电网。

（）A、正确B、错误正确答案：B5、双向晶闸管额定电流的定义，与普通晶闸管的定义相同。

（）A、正确B、错误正确答案：B6、晶闸管并联使用时，必须注意均压问题。

（）A、正确B、错误正确答案：B7、有源逆变器是将直流电能转换为交流电能馈送回电网的逆变电路。

（）A、正确B、错误正确答案：A8、无源逆变指的是不需要逆变电源的逆变电路。

（）A、正确B、错误正确答案：B9、无源逆变指的是不需要逆变电源的逆变电路。

（）A、正确B、错误正确答案：B10、并联谐振逆变器必须是略呈电容性电路。

（）A、正确B、错误正确答案：A11、在普通晶闸管组成的全控整流电路中，带电感性负载，没有续流二极管时，导通的晶闸管在电源电压过零时不关断。

（）A、正确B、错误正确答案：A12、快速熔断器必须与其它过电流保护措施同时使用。

（）A、正确B、错误正确答案：A13、单相半波整流电路的变压器的作用是变换电压与隔离。

（）A、正确B、错误正确答案：A14、将交流电能的参数加以变换的电路称为整流电路。

（）A、正确B、错误正确答案：B15、无源逆变电路，是把直流电能逆变成交流电能，送给电网（）A、正确B、错误正确答案：B16、单相半波可控整流电路电阻负载上电压与电流的波形形状相同。

（）A、正确B、错误正确答案：A17、电子技术包括信息电子技术和电力电子技术两大分支。

（）B、错误正确答案：A18、升压斩波电路的输入电压18V，输出电压为72V，则占空比为1/4。

（）A、正确B、错误正确答案：B19、有源逆变指的是把直流电能转变成交流电能送给负载。

电力电子技术练习题库及参考答案一、判断题（共100题，每题1分，共100分）1.斩波电路中斩波开关不能用晶闸管来实现。

（×）A、正确B、错误正确答案：B2.GTO制成逆导型，能够承受反向电压。

（）A、正确B、错误正确答案：B3.在DC/DC变换电路中，可以采用电网换流方法。

（）A、正确B、错误正确答案：B4.直流变换电路输出的电压都小于输入电压。

（）A、正确B、错误正确答案：B5.提高电力电子装置的工作频率，可以使电力电子装置的体积和重量减小。

（）A、正确B、错误正确答案：A6.电力电子电路只能实现电能的变换，而不能实现电能的控制。

（）A、正确B、错误正确答案：B7.为减少自身损耗，提高效率，电力电子器件一般都工作在开关状态。

（）A、正确B、错误正确答案：A8.直流变换电路多用于牵引调速。

（）A、正确B、错误正确答案：A9.变流装置其功率因数的高低与电路负载阻抗的性质，无直接关系。

（）A、正确B、错误正确答案：A10.三相半波可控整流电路也必需要采用双窄脉冲触发。

（）A、正确B、错误正确答案：B11.有源逆变装置是把逆变后的交流能量送回电网。

（）A、正确B、错误正确答案：A12.单相半波可控整流电路带电阻负载时输出电压平均值的最大值为U2。

（）A、正确B、错误正确答案：B13.当晶闸管承受反向电压时，不论门极是否有触发电流晶闸管都不会导通。

（）A、正确B、错误正确答案：A14.降压斩波电路滤波电容C的容量足够大，则输出的电压Uo为常数。

（）A、正确B、错误正确答案：A15.有源逆变指的是把直流电能转变成交流电能送给负载。

（）A、正确B、错误正确答案：B16.三相半波可控整流电路，是三相可控整流电路最基本的组成形式。

（）A、正确B、错误正确答案：A17.GTO的缺点是电流关断增益很小。

（）A、正确B、错误正确答案：A18.β反映基极电流对集电极电流的控制力。

（）A、正确B、错误正确答案：A19.降压斩波电路运行情况只有一种：电感电流连续模式。

第一章电力二极管和晶（）参考答案：×9.电容滤波的三相桥式不可控整流电路，串联滤波电感，其功率因数的特点为（）A、与单相桥式不可控整流电路相比，功率因数越1B、比单相桥式不可控整流电路的功率因数低C、负载越重，功率因数越小D、滤波电感越大，功率因数越小参考答案：A10.带平衡电抗器的双反星型可控整流电路适用于（）负载。

A、大电流B、高电压C、电动机D、小电流参考答案：A12.电容滤波的三相不可控整流电路，负载越重，输出电压平均值越小。

参考答案：√13.电容滤波的单相不可控整流电路，负载越重，功率因数越低。

（）参考答案：×14.电容滤波的三相不可控整流电路，负载越重，谐波越小。

参考答案：√15.电容滤波的单相不可控整流电路中，电阻负载的电阻值越小，输出电压平均值越接近 ( ) ，为输入电压有效值。

A. B.C.0.9D.参考答案：C16.电容滤波的单相不可控整流电路中，空载时，输出电压平均值等于 ( ) ，为输入电压有效值。

A.1.2B.C.0.9D.参考答案：B17.电容滤波的三相不可控整流电路中，空载时，输出电压平均值等于 ( ) ，为输入电压有效值。

A.2.45B.C.0.9D.参考答案：A18.电容滤波的三相不可控整流电路中，随着负载加重，输出电压平均值越接近 ( ) ，为输入电压有效值。

A.2.45B.C.2.34D.参考答案：C19.电容滤波的三相不可控整流电路中，负载为纯电阻，输出电压平均值在( ) 内变化，为输入电压有效值。

A.（2.34~2.45）B.C.(0~2.45)D.参考答案：A20.电容滤波的单相桥式不可控整流电路，串联滤波电感，其交流侧谐波组成有哪些规律（）。

A.谐波次数为奇数B.谐波次数为偶数C.谐波次数越高，谐波幅值越大D.越大，谐波越大参考答案：A21.电容滤波的三相桥式不可控整流电路，串联滤波电感，其交流侧谐波组成有哪些规律（）。

A、负载越轻，谐波越小B、谐波次数为偶数C、谐波次数越高，谐波幅值越小D、越大，谐波越大参考答案：C22.电容滤波的单相不可控整流电路，时，输出电压平均值等于1.2倍输入电压有效值。

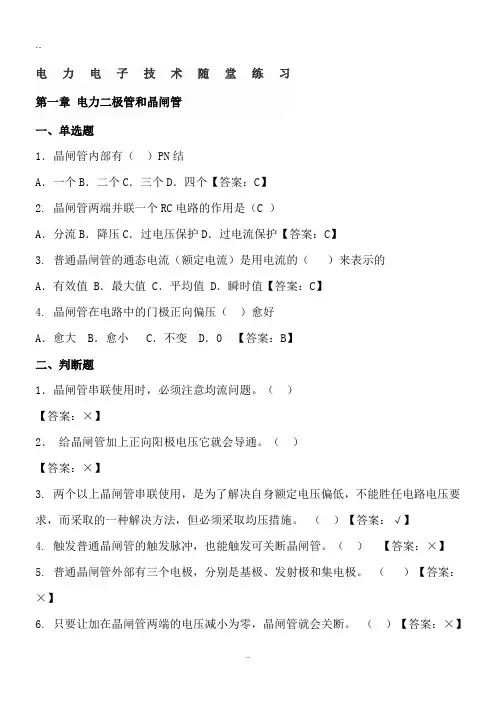

电力电子技术随堂练习第一章电力二极管和晶闸管一、单选题1．晶闸管内部有（）PN结A．一个B．二个C．三个D．四个【答案：C】2. 晶闸管两端并联一个RC电路的作用是（C ）A．分流B．降压C．过电压保护D．过电流保护【答案：C】3. 普通晶闸管的通态电流（额定电流）是用电流的（）来表示的A．有效值 B．最大值 C．平均值 D．瞬时值【答案：C】4. 晶闸管在电路中的门极正向偏压（）愈好A．愈大 B．愈小 C．不变 D．0 【答案：B】二、判断题1．晶闸管串联使用时，必须注意均流问题。

（）【答案：×】2．给晶闸管加上正向阳极电压它就会导通。

（）【答案：×】3. 两个以上晶闸管串联使用，是为了解决自身额定电压偏低，不能胜任电路电压要求，而采取的一种解决方法，但必须采取均压措施。

（）【答案：√】4. 触发普通晶闸管的触发脉冲，也能触发可关断晶闸管。

（）【答案：×】5. 普通晶闸管外部有三个电极，分别是基极、发射极和集电极。

（）【答案：×】6. 只要让加在晶闸管两端的电压减小为零，晶闸管就会关断。

（）【答案：×】7. 只要给门极加上触发电压，晶闸管就导通。

（）【答案：×】第二章单相可控整流电路一、单选题1．单相半控桥整流电路的两只晶闸管的触发脉冲依次应相差（）度A．180° B．60° C．360° D．120°【答案：A】2. 单相半波可控整流电阻性负载电路中，控制角α的最大移相范围是( ) A．90°B．120°C．150°D．180°【答案：D】3. 晶闸管可控整流电路中的控制角α减小，则输出的电压平均值会（）。

A．不变， B．增大， C．减小。

【答案：B】4. 单相半波可控整流电路输出直流电压的最大平均值等于整流前交流电压的（）倍。

A．1， B．0.5， C．0.45， D．0.9.【答案：C 】5. 单相桥式全控整流电路输出直流电压的最大平均值等于整流前交流电压的（）倍。

华南理工-电力电子技术-随堂练习————————————————————————————————作者：————————————————————————————————日期：第一章电力二极管和晶闸管1.(单选题) 晶闸管内部有（）PN结A．一个B．二个C．三个D．四个参考答案：C2.(单选题) 晶闸管两端并联一个RC电路的作用是（）A．分流B．降压C．过电压保护D．过电流保护参考答案：C3.(单选题) 普通晶闸管的通态电流（额定电流）是用电流的（）来表示的A．有效值B．最大值C．平均值D．瞬时值参考答案：C4.(单选题) 晶闸管在电路中的门极正向偏压（）愈好A．愈大B．愈小C．不变D．0参考答案：B5.(判断题) 晶闸管串联使用时，必须注意均流问题。

（）参考答案：×6.(判断题) 给晶闸管加上正向阳极电压它就会导通。

参考答案：×7.(判断题) 两个以上晶闸管串联使用，是为了解决自身额定电压偏低，不能胜任电路电压要求，而采取的一种解决方法，但必须采取均压措施。

参考答案：√8.(判断题) 触发普通晶闸管的触发脉冲，也能触发可关断晶闸管。

参考答案：×9.(判断题) 普通晶闸管外部有三个电极，分别是基极、发射极和集电极。

（）参考答案：×10.(判断题) 只要让加在晶闸管两端的电压减小为零，晶闸管就会关断。

（）参考答案：×11.(判断题) 只要给门极加上触发电压，晶闸管就导通。

（）参考答案：×第二章单相整流电路1.(单选题) 晶闸管内部有（）PN结A．一个B．二个C．三个D．四个参考答案：C2.(单选题) 普通晶闸管的通态电流（额定电流）是用电流的（）来表示的A．有效值B．最大值C．平均值D．瞬时值参考答案：C3.(单选题) 以下器件中开关速度较快的器件是（）。

A、GTOB、IGBTC、MOSFETD、GTR参考答案：C4.(判断题) 给晶闸管加上正向阳极电压它就会导通。

电力电子技术练习题库与参考答案一、单选题（共30题，每题1分，共30分）1、直接耦合式强迫换流是给晶闸管加上反向电压而使其关断，因此又叫（）。

A、电流换流B、器件换流C、电压换流D、负载换流正确答案：C2、PWM控制技术在( )电路中的应用最为广泛。

A、逆变B、整流C、变频D、斩波正确答案：A3、单相全桥电压型逆变电路阻感负载，需要（）个续流二极管。

A、2B、4C、1D、3正确答案：B4、逆变电路根据交流输出侧接的对象，可分为（）。

A、单相逆变电路和三相逆变电路B、电压型逆变电路和电流型逆变电路C、有源逆变电路和无源逆变电路D、电容式逆变电路和电感式逆变电路正确答案：C5、单相全控桥式整流电路最多需要（）个晶闸管。

A、2B、3C、1D、4正确答案：D6、采用调制法得到PWM波形，把希望输出的波形作为（）。

A、正玄波B、载波C、调制信号D、锯齿波正确答案：C7、绝缘栅双极晶体管IGBT是一种复合型器件，它是由（）复合而成的。

A、GTR和MOSFETB、GTR和GTOC、GTO和MOSFETD、SCR和MOSFET正确答案：A8、所谓电力电子技术就是应用于电力领域的（）技术。

A、变换B、电子C、控制D、交流正确答案：B9、单相桥式可控整流电阻性负载电路中，控制角α的最大移相范围是( )。

A、0º-150°B、0º-90°C、0º-120°D、0º-180°正确答案：D10、斩波电路控制方式中，ton和T都可调，改变占空比，称为（）。

A、频率调制B、PWMC、相位控制D、混合型正确答案：D11、得到PWM波形的方法有（）。

A、计算法和调制法B、计算法和画图法C、调制法和画图法D、计算法和理论法正确答案：A12、逆变电路根据直流侧电源性质的不同，可分为（）。

A、电压型逆变电路和电流型逆变电路B、单相逆变电路和三相逆变电路C、电容式逆变电路和电感式逆变电路D、有源逆变电路和无源逆变电路正确答案：A13、斩波电路控制方式中，ton不变，改变T，称为（）。

第2至第8章作业 第2章 电力电子器件1. 使晶闸管导通的条件是什么？答：使晶闸管导通的条件是:晶闸管承受正向阳极电压，并在门极施加触发电流（脉冲）。

或：uAK>0且uGK 〉0.2. 维持晶闸管导通的条件是什么？答：维持晶闸管导通的条件是使晶闸管的电流大于能保持晶闸管导通的最小电流，即维持电流。

3. 怎样才能使晶闸管由导通变为关断？答：要使晶闸管由导通变为关断，可利用外加电压和外电路的作用使流过晶闸管的电流降到接近于零的某一数值以下，即降到维持电流以下，便可使导通的晶闸管关断。

4。

图1中阴影部分为晶闸管处于通态区间的电流波形，各波形的电流最大值均为I m ，试计算各波形的电流平均值I d1、I d2、I d3与电流有效值I 1、I 2、I 3.π4π4π25π4a)b)c)图1-43图1 晶闸管导电波形解：a ） I d1=π21⎰ππωω4)(sin t td I m=π2m I (122+)≈0。

2717 I m I 1=⎰ππωωπ42)()sin (21t d t I m =2m I π2143+≈0.4767 I m b ） I d2 =π1⎰ππωω4)(sin t td I m=πm I （122+）≈0。

5434 I m I 2 =⎰ππωωπ42)()sin (1t d t I m =2m I π2123+≈0.898 I m c) I d3=π21⎰20)(πωt d I m =0.25I m I 3 =⎰202)(21πωπt d I m =0.5I m7. 晶闸管的触发脉冲需要满足哪些条件？答：A ：触发信号应有足够的功率。

B:触发脉冲应有一定的宽度，脉冲前沿尽可能陡，使元件在触发导通后，阳极电流能迅速上升超过掣住电流而维持导通. C:触发脉冲必须与晶闸管的阳极电压同步,脉冲移相范围必须满足电路要求。

第3章 整流电路1. 单相半波可控整流电路对电感负载供电，L ＝20mH,U 2＝100V,求当α＝0°和60°时的负载电流I d ，并画出u d 与i d 波形。

电力电子技术习题+参考答案一、单选题（共20题，每题1分，共20分）1、为了防止逆变失败，最小逆变角限制为( )。

A、100～150B、200～250C、300～350D、400～450正确答案：C2、三相半波可控整流电路的自然换相点是（）A、比三相不控整流电路的自然换相点超前30°B、本相相电压与相邻电压正半周的交点处C、比三相不控整流电路的自然换相点滞后60°D、交流相电压的过零点正确答案：B3、逆导晶闸管是将大功率二极管与何种器件集成在一个管芯上而成（）A、逆阻型晶闸管B、大功率三极管C、可关断晶闸管D、双向晶闸管正确答案：A4、若增大SPWM逆变器的输出电压基波频率，可采用控制方法是（）A、增大三角波幅度B、增大正弦调制波频率C、增大正弦调制波幅度D、增大三角波频率正确答案：B5、可实现有源逆变的电路为（）。

A、三相半波可控整流电路B、单相半控桥整流电路C、三相半控桥整流桥电路D、单相全控桥接续流二极管电路正确答案：A6、目前，在中小型变频器中普遍采用的电力电子器件是（）。

A、SCRB、GTOC、MOSFETD、IGBT正确答案：D7、电阻性负载三相半波可控整流电路中，控制角的范围是（）A、30°～150B、0°～150°C、15°～125°D、0°～120°正确答案：B8、具有自关断能力的电力半导体器件称为( )A、触发型器件B、全控型器件C、不控型器件D、半控型器件正确答案：B9、晶闸管稳定导通的条件（）A、晶闸管阳极电流大于晶闸管的擎住电流B、晶闸管阳极电流大于晶闸管的维持电流C、晶闸管阳极电流小于晶闸管的维持电流D、晶闸管阳极电流小于晶闸管的擎住电流正确答案：A10、将直流电能转换为交流电能供给负载的变流器是( )A、有源逆变器B、A/D变换器C、D/A变换器D、无源逆变器正确答案：D11、在单相全控桥整流电路中，两对晶闸管的触发脉冲，应依次相差（）度。

8.(单选题) 电容滤波的单相不可控整流电路中，空载时，输出电压平均值等于（），为输入电压有效值。

A、1.2，B、，C、0.9，D、。

参考答案：B问题解析：问题解析：14.(单选题) 三相桥式全控整流电路，电阻性负载时的移相范围为（）。

参考答案：C问题解析：问题解析：16.(单选题) 电容滤波的单相不可控整流电路中，电阻负载的电阻值越小，输出电压平均值越接近（），为输入电压有效值。

A、，B、，C、0.9，D、。

参考答案：C问题解析：17.(单选题) 电容滤波的三相不可控整流电路中，负载为纯电阻，输出电压平均值在（）内变化，为输入电压有效值。

A、（2.34~2.45），B、，C、(0~2.45)，D、。

参考答案：A问题解析：18.(单选题) 电容滤波的单相桥式不可控整流电路，串联滤波电感，其交流侧谐波组成有哪些规律（）。

A、谐波次数为奇数B、谐波次数为偶数C、谐波次数越高，谐波幅值越大D、越大，谐波越大问题解析：20.(单选题) 为了防止逆变失败，最小逆变角限制为（）。

参考答案：C问题解析：问题解析：22.(单选题) 电容滤波的三相不可控整流电路中，随着负载加重，输出电压平均值越接近( )，为输入电压有效值。

A、2.45，B、，C、2.34，D、。

参考答案：C问题解析：27.(单选题) 在有源逆变电路中，逆变角β的移相范围应选( ) 为最好。

参考答案：B问题解析：37.(单选题) 单相交流调压电路，带电阻负载，开通角的移相范围为（）。

A、 ,B、,C、,D、参考答案：A问题解析：问题解析：63.(判断题) 在三相半波可控整流电路中，晶闸管承受的最大反压为倍相电压U2。

（）参考答案：×问题解析：答题：对. 错。

电力电子技术模拟练习题及参考答案一、单选题（共25题，每题1分，共25分）1.电流型逆变器中间直流环节贮能元件是()。

A、蓄电池B、电容C、电感D、电动机正确答案：C2.目前，在中小型变频器中普遍采用的电力电子器件是（）。

A、SCRB、GTOC、MOSFETD、IGBT正确答案：D3.采用多重化电压源型逆变器的目的，主要是为()。

A、增大输出幅值B、减小输出谐波C、减小输出幅值D、减小输出功率正确答案：B4.三相全波可控整流电路电阻性负载中，控制角的最大移相范围是（）。

A、90°B、120°C、150°D、180°正确答案：B5.在单相桥式全控整流电路中，大电感负载时，控制角α的有效移相范围是（）。

A、0°～90°B、0°～180°C、90°～180°正确答案：A6.在晶闸管应用电路中，为了防止误触发，应使干扰信号的幅值限制在（）A、不触发区B、安全工作区C、可靠触发区D、不可靠触发区正确答案：A7.触发电路中的触发信号应具有（）A、尽可能缓的前沿B、足够小的触发功率C、尽可能窄的宽度D、足够大的触发功率正确答案：D8.三相半波可控整流电路的自然换相点是（）A、比三相不控整流电路的自然换相点超前30°B、比三相不控整流电路的自然换相点滞后60°C、交流相电压的过零点D、本相相电压与相邻电压正半周的交点处正确答案：D9.电阻性负载三相半波可控整流电路中，控制角的范围是（）A、15°～125°B、0°～150°C、0°～120°D、30°～150正确答案：B10.为了防止逆变失败，最小逆变角限制为（），单位为度。

A、10～15B、40～45C、30～35D、20～25正确答案：C11.1957年美国通用电气（GE）公司研制出第一只（），它标志着电力电子技术的诞生。

第一章电力二极管和晶闸管一、单选题1．晶闸管部有（）PN结A．一个B．二个C．三个D．四个【答案：C】2. 晶闸管两端并联一个RC电路的作用是（C ）A．分流B．降压C．过电压保护D．过电流保护【答案：C】3. 普通晶闸管的通态电流（额定电流）是用电流的（）来表示的A．有效值B．最大值C．平均值D．瞬时值【答案：C】4. 晶闸管在电路中的门极正向偏压（）愈好A．愈大B．愈小C．不变D．0【答案：B】二、判断题1．晶闸管串联使用时，必须注意均流问题。

（）【答案：×】2．给晶闸管加上正向阳极电压它就会导通。

（）【答案：×】3. 两个以上晶闸管串联使用，是为了解决自身额定电压偏低，不能胜任电路电压要求，而采取的一种解决方法，但必须采取均压措施。

（）【答案：√】4. 触发普通晶闸管的触发脉冲，也能触发可关断晶闸管。

（）【答案：×】5. 普通晶闸管外部有三个电极，分别是基极、发射极和集电极。

（）【答案：×】6. 只要让加在晶闸管两端的电压减小为零，晶闸管就会关断。

（）【答案：×】7. 只要给门极加上触发电压，晶闸管就导通。

（）【答案：×】第二章单相可控整流电路一、单选题1．单相半控桥整流电路的两只晶闸管的触发脉冲依次应相差（）度A．180°B．60°C．360°D．120°【答案：A】2. 单相半波可控整流电阻性负载电路中，控制角α的最大移相围是( )A．90°B．120° C．150°D．180°【答案：D】3. 晶闸管可控整流电路中的控制角α减小，则输出的电压平均值会（）。

A．不变，B．增大，C．减小。

【答案：B】4. 单相半波可控整流电路输出直流电压的最大平均值等于整流前交流电压的（）倍。

A．1，B．0.5，C．0.45，D．0.9.【答案：C 】5. 单相桥式全控整流电路输出直流电压的最大平均值等于整流前交流电压的（）倍。
