51单片机操作系统开发中的问题与技巧附代码引言51系列单片机是美国Intel公司在1980年推出的高性能8位单片机，在我国的应用非常广泛。
目前，在软件设计中需要软件工程师从底层做起，在系统软件设计方面需要做大量的重复性劳动。
如果开发一套基于51系列单片机的操作系统，那么用户只需要编写各个任务的程序，不必同时将所有任务运行的各种情况记在心中，不但大大减少了程序编写的工作量，而且减少了出错的可能性。
1 开发平台的选择和论证开发平台的选择至关重要，因为有时它不光影响进度、产品质量、可维护性等一般问题，还涉及到方案的可实现性。
在本系统中，选择51系列单片机作为操作系统的运行平台有以下原因。
首先，51系列单片机应用非常广泛，一大批性能优越的51兼容单片机相继推出。
这里包括：低功耗、高速度和增强型的Philips公司的系列产品；完美地将Flash(非易失闪存技术)EEPROM与80C51内核结合起来的Atmel公司的系列产品；在抗干扰性能，电磁兼容和通信控制总线功能上独树一帜，其产品常用于工作环境恶劣场合的Siemens公司的系列产品以及一些其它公司的产品。
既然产品如此丰富，性能如此优越，那么在处理多任务并且对实时性要求严格的系统设计中，为了充分挖掘单片机的潜能(尤其是在实时性方面)，也是为了简化开发的过程，基于51系列单片机的实时操作系统的需求就十分强烈了。
Keil公司的RTX51 Full就是一个基于51系列单片机的有实用价值的实时操作系统，但该操作系统是一个源码不公开的收费软件。
其次，借助于Keil C51的集成开发环境，完全可以开发出适用于51系列单片机的操作系统代码。
Keil C51软件提供丰富的库函数和功能强大的Windows界面集成开发调试工具。
另外重要的一点，Keil C51生成的目标代码效率非常高，多数语句生成的汇编代码很紧凑，容易理解。
在开发大型软件时，更能体现高级语言的优势。
C编译器能产生可重入代码，而且用C语言可以打开和关闭中断。
RTX51 Tiny介绍μVision是德国K eil公司开发的单片机IDE软件，最初主要用于8051系列单片机，RTX51是其自带的运行于8051系列单片机上的小型多任务实时操作系统，可用来设计具有实时性要求的多任务软件。
RTx51有2个版本：RTX51 Tiny和RTX51 Full。
RTX51 Tiny是RTX51 Full的子集。
RTX51 Tiny 自身仅占用900字节左右的程序存储空间，可以很容易地运行在没有外部扩展存储器的8051单片机系统上。
它完全集成在Keil C5l编译器中，具有运行速度快、对硬件要求不高、使用方便灵活等优点，因此越来越广泛地应用到单片机的软件开发中。
它可以在单个CPU上管理几个作业（任务），同时可以在没有扩展外部存储器的单片机系统上运行。
目前在8051系列单片机上使用多任务实时操作系统，RTX51 Tiny也就成为了首选。
////////////////////////////////////////////////////////////////////////////////////////////////////////////////// \\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\ RTX51 TINY允许同时“准并行”地执行多个任务：各个任务并非持续运行，而是在预先设定的时间片(time slice)内执行。
CPU执行时间被划分为若干时间片，RTX51 TINY为每个任务分配一个时间片，在一个时间片内允许执行某个任务，然后RTX51 TINY切换到另一个就绪的任务并允许它在其规定的时间片内执行。
由于各个时间片非常短，通常只有几ms，因此各个任务看起来似乎就是被同时执行了。
51单片机教程单片机作为嵌入式系统的关键元素之一，具有广泛的应用前景。
本教程将为大家介绍51单片机的基本知识、应用案例以及编程技巧。
通过学习本教程，读者将能够掌握51单片机的原理和基本操作，为进一步深入学习和应用打下坚实的基础。
一、简介51单片机指的是Intel公司推出的一种经典的8位单片机，广泛应用于电子产品中。
它使用的是哈弗小端字节序，运行稳定可靠，并具备强大的扩展性，便于工程师进行开发和应用。
二、基本原理1. 51单片机的结构51单片机包括中央处理器、存储器和各种外设。
中央处理器由ALU、寄存器组、程序计数器、指令译码器等组成。
存储器包括片内RAM和片内ROM，外设包括I/O口、定时器等。
2. 时序控制51单片机的时序控制通过晶振、分频器和定时器来实现。
晶振提供时钟信号，分频器控制时钟信号的频率，定时器用于定时和计数。
三、编程环境搭建1. 安装编程软件在学习51单片机之前，我们需要安装相应的编程软件。
常用的有Keil C51、WinAVR等。
根据自己的需求选择一个适合的软件进行安装。
2. 设置开发板将开发板与计算机连接，并进行相应的设置。
确认开发板的连接方式和COM口设置正确。
四、基本操作1. 点亮LED灯首先，我们从最简单的实验开始，通过51单片机控制LED灯的点亮和熄灭。
连接好电路后，编写相应的程序，即可实现LED灯的亮灭控制。
2. 按键输入与输出通过接入按键开关，我们可以实现通过按键输入不同的命令，控制LED灯的亮灭。
通过读取按键输入的状态，编写相应的程序进行判断和控制。
五、应用案例1. 温度检测系统通过连接温度传感器，我们可以使用51单片机对周围环境的温度进行检测，并通过LED灯或LCD显示屏来显示当前的温度数值。
2. 蜂鸣器控制将蜂鸣器与51单片机连接，通过编写程序控制蜂鸣器的频率和节奏，可以实现不同的音乐或警报声音。
六、编程技巧1. 中断编程中断编程是51单片机常用的一种编程方式。

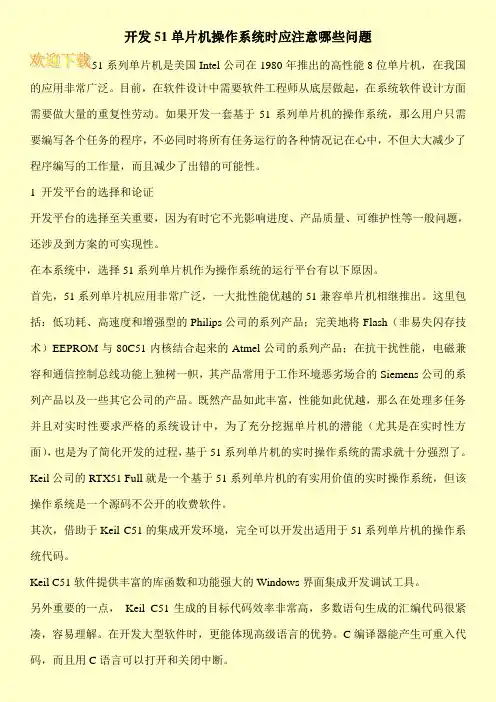

开发51单片机操作系统时应注意哪些问题51系列单片机是美国Intel公司在1980年推出的高性能8位单片机，在我国的应用非常广泛。
目前，在软件设计中需要软件工程师从底层做起，在系统软件设计方面需要做大量的重复性劳动。
如果开发一套基于51系列单片机的操作系统，那么用户只需要编写各个任务的程序，不必同时将所有任务运行的各种情况记在心中，不但大大减少了程序编写的工作量，而且减少了出错的可能性。
1 开发平台的选择和论证开发平台的选择至关重要，因为有时它不光影响进度、产品质量、可维护性等一般问题，还涉及到方案的可实现性。
在本系统中，选择51系列单片机作为操作系统的运行平台有以下原因。
首先，51系列单片机应用非常广泛，一大批性能优越的51兼容单片机相继推出。
这里包括：低功耗、高速度和增强型的Philips公司的系列产品；完美地将Flash（非易失闪存技术）EEPROM与80C51内核结合起来的Atmel公司的系列产品；在抗干扰性能，电磁兼容和通信控制总线功能上独树一帜，其产品常用于工作环境恶劣场合的Siemens公司的系列产品以及一些其它公司的产品。
既然产品如此丰富，性能如此优越，那么在处理多任务并且对实时性要求严格的系统设计中，为了充分挖掘单片机的潜能（尤其是在实时性方面），也是为了简化开发的过程，基于51系列单片机的实时操作系统的需求就十分强烈了。
Keil公司的RTX51 Full就是一个基于51系列单片机的有实用价值的实时操作系统，但该操作系统是一个源码不公开的收费软件。
其次，借助于Keil C51的集成开发环境，完全可以开发出适用于51系列单片机的操作系统代码。
Keil C51软件提供丰富的库函数和功能强大的Windows界面集成开发调试工具。
另外重要的一点，Keil C51生成的目标代码效率非常高，多数语句生成的汇编代码很紧凑，容易理解。
在开发大型软件时，更能体现高级语言的优势。
C编译器能产生可重入代码，而且用C语言可以打开和关闭中断。
基于RTX51实时操作系统的交通灯控制系统的设计O 引言一个高效的单片机智能控制系统，不仅要求系统能够同时执行多个任务，对每个任务作出实时响应，而且要求系统能够及时响应随机发生的外部事件，并对其作出快速处理。
对于这样的系统应用，采用实时操作系统RTOS(Real-time-Operating System)作为系统软件设计平台是一个良好的选择，它可以灵活地安排系统资源，简化复杂的软件设计，加快软件的开发效率，大大缩短了项目的开发周期。
道路交通灯是最常见的一种多任务控制系统，本文以此为倒，详细阐述了51嵌入式实时操作系统RTX51开发软件的方法和步骤。
1 系统硬件电路设计交通信号灯控制系统主要实现以下三个功能：(1)信号灯指示，即完成十字路口红、黄、绿交通信号灯的控制。
(2)时间显示，各个信号灯持续的时间显示。
(3)紧急情况响应，当系统出现故障或者有紧急情况是能够及时响应。
根据以上功能要求，完整的交通灯控制系统硬件电路如图l所示，主要由三部分模块组成：单片机最小系统模块、红绿色显示模块、倒计时显示模块、紧急中断模块。
(1)单片机最小系统：包括时钟电路和开关复位电路。
单片机选用具有成本低廉且具有串口ISP下载功能的STC89C52单片机，晶振选用12 MHz。
(2)信号灯指示电路：东西南北四个方向分别有红、绿、黄三个状态指示的灯，其中南北方向的红绿黄发光二极管分别连接到P1．O～P1．2，东西方向的红绿黄发光二极管分别连接到P1．3～P1．5。
(3)倒计时显示：每个交通灯状态倒计时时间由两位共阳数码管显示，八位段码分别连接到P0．0～P2．7，两位位选通过反向器分别连接到P3．4、P3．5。
(4)紧急中断：开关K1为紧急中断开关，当有特殊情况时按下K1，K1连接到单片机P3．2外部中断O输入端。
2 基于RTX51的软件设计近年来，利用嵌入式实时操作系统来开发嵌入式系统的软件已是大势所趋。
这是因为传统的这类设计中，大多采用了中断结合单任务的顺序机制进行，这种设计方法虽然比较直观，但是也带来了诸如稳定性差、不便于调试等问题。
Small RTOS51系统笔记及实时系统的相关概念Veiko2011-4 Small RTO51简介Small RTOS51的特点1、公开的源代码：只要遵循许可协议，任何人可以免费获得源代码。
2、可移植性：作者尽量把与CPU相关部分压缩到最小，与CPU无关的代码部分用ASIC C编写。
3、可固化：Small RTOS51为嵌入式系统设计，如有固化手段，可以嵌入到产品中成为产品的一部分。
4、占先式：Small RTOS51可以管理16个用户任务，每个任务优先级不同。
Small RTOS51总是运行就绪条件下优先级最高的任务。
5、中断管理：中断可以使正在执行的任务挂起。
如果优先级更高的任务被中断唤醒，则高优先级的任务在中断嵌套全部退出后立即执行。
中断嵌套层数可达255层。
如果需要，可以禁止中断嵌套管理。
6、RAM要求小：Small RTOS51为小RAM系统设计，因而RAM需求小，相应的系统服务也少。
Small RTOS51的动行条件首先，必须有一个基于51系列单片机的C语言编译器。
如果需要直接使用这些代码，则就需要Keil C51编译器了。
当不使用消息队列时，需要Keil C51V6.14以上版本;当使用消息队列时，需要Keil C51V6.23以上版本。
特别注意：当程序复杂时不能用9级优化。
其次，必须有一个完全兼容51的单片机；当然，也可以使用软件仿真运行。
Small RTOS51的存储器需求Small RTOS51可以在没有任何外部数据存储器的单片8051系统上运行，但应用程序仍然可以访问外部存储器。
Small RTOS51可以使用C51支持的全部存储器模块，选择记忆模型仅影响应用目标的位置。
一般来说，Small RTOS51应用程序工作于小模式下。
Small RTOS51没有按照bank switching程序来设计，不能使用code banking程序。
Small RTO51的任务堆栈的计算为了节省RAM，Small RTOS51把所有自由内部RAM分配给当前任务。
嵌入式实时操作系统，可以充分的利用单片机的资源，提高CPU使用效率。
操作系统最主要就是实现任务的调度、管理。
同时对于实时操作系统来说响应时间很重要。
操作系统编写最主要就是用到了堆栈SP于RET指令。
这两个东西怎么用呢？其实在我们每次调用函数的时候都会自动将函数的断点地址（执行函数调用时的PC）压入到SP中，而从函数中返回时其实是利用RET指令将断点弹回到PC（程序指针）中。
所以利用堆栈和RET指令就可以实现简单的任务的切换。
这么说肯定挺模糊的，接下来一步一步解释。
首先，要知道任务是一个死循环。
如下面所示，可以看出两个任务都是死循环，按照以往的情况，程序是跳不出来的，只能在while（1）中无限执行。
那怎么才可以实现从task0到task1的切换呢？其实如果我们能够改变PC的值是不是就可以改变程序执行顺序了。
任务的调度切换就是利用改变PC的值来改变程序执行顺序的。
其次，就是要解决如何实现PC值的正确变换问题，如何让PC指向我们需要执行的地方。
这就是通过堆栈来实现的。
我们可以为每个任务建立一个堆栈用于保存任务PC的值，以及任务寄存器的值。
这样每次进行任务切换时只要从相应的堆栈中取出PC和寄存器的值就可以实现任务的调度了。
在程序中于寄存器相关的程序使用在C语言中嵌入汇编来实现的。
因为直接使用C语言不能直接控制寄存器。
在本程序中，入栈和出栈是通过汇编实现的。
一个简单的操作系统如下所示，只能实现简单的任务调度，延时。
必须注意，空闲任务（Idle）必须建立，否则会出错。
#include<reg52.h>#define OSEnterCritical() EA=0#define OSExitCritical() EA=1#define EnterInt() EA=0;#define uint unsigned short int#define uchar unsigned char#define MAX_Tasks 3#define False 0#define Ture 1#define MaxPrio 2#define IdlePrio MaxPrio#define OS_Task_Create_Error 1#define OS_Delet_Task_Error 2#define OS_Delet_Task_Not_Exit 3#define OS_Resume_Idle_Error 4#define OS_Resume_Task_Error 5typedef struct{uchar OSStackTop; //SPuchar OSSuspend;uchar OSTCBDly; //delay time}OSTCB;uchar code OSMapTbl[8]={0x01,0x02,0x04,0x08,0x10,0x20,0x40,0x80};OSTCB OSTCBTbl[MAX_Tasks];volatile uchar OSRdyTbl;volatile uchar OSIntNesting; //用于中断锁死volatile uchar OSSchNesting; //任务切换上锁volatile uchar OSRuning=False;volatile uchar OSStartStack[MAX_Tasks][20];volatile uchar OSPoint[MAX_Tasks][2];volatile uchar OSPrioCur;//volatile uchar OSTaskPend;OSInit(){// uchar i;EA=0;ET0=1;TMOD=0x01;TH0=0xB1;TL0=0xE0;OSRdyTbl=0;OSIntNesting=0;OSSchNesting=0;}//PCL，PCH，ACC ,B,DPL,DPH,PSW,R0-R7uchar *OSStackInit(uint task,uchar *ptr,uchar OSPrio){uchar* stk;stk=ptr;OSPoint[OSPrio][0]=task;OSPoint[OSPrio][1]=task>>8;*(stk++)= OSPoint[OSPrio][0];*(stk++)= OSPoint[OSPrio][1];*(stk++)= 0x00; //ACC*(stk++)= 0x00;*(stk++)= 0x00;*(stk++)= 0x00;*(stk++)= 0x00;*(stk++)= 0x00;*(stk++)= 0x00;*(stk++)= 0x00;*(stk++)= 0x00;*(stk++)= 0x00;*(stk++)= 0x00;*(stk++)= 0x00;*(stk) = 0x00;return stk;}uchar OSTaskCreate(uint task,uchar *ptr,uchar OSPrio){uchar* psp;OSEnterCritical();if(OSPrio<=MaxPrio) //创建的任务优先级有效{psp=OSStackInit(task,ptr,OSPrio); //初始化堆栈OSRdyTbl|=OSMapTbl[OSPrio];OSTCBTbl[OSPrio].OSStackTop=psp;OSTCBTbl[OSPrio].OSSuspend=0;OSTCBTbl[OSPrio].OSTCBDly=0;}else{OSExitCritical();return OS_Task_Create_Error;}OSExitCritical();}/*===================================================== 任务调度函数入口参数：无函数说明：进入函数后，先进行堆栈保护，然后查找最高优先级任务运行======================================================*/void OSSchedule(){uchar i;OSEnterCritical();#pragma asmPUSH ACCPUSH BPUSH DPHPUSH DPLPUSH PSWPUSH 0PUSH 7PUSH 1PUSH 2PUSH 3PUSH 4PUSH 5PUSH 6#pragma endasmOSTCBTbl[OSPrioCur].OSStackTop=SP;if(OSRdyTbl) //如果就续表中有任务{for(i=0; i<MAX_Tasks;i++){if((OSRdyTbl & OSMapTbl[i])&&(!OSTCBTbl[i].OSSuspend)) //任务优先级最高且未被挂起{OSPrioCur=i;break;}}}SP=OSTCBTbl[OSPrioCur].OSStackTop;#pragma asmPOP 6;POP 5;POP 4;POP 3;POP 2;POP 1;POP 7;POP 0;POP PSW;POP DPL;POP DPH;POP B;POP ACC;#pragma endasmOSExitCritical();}void OSStart(){TR0=1;EA=1;while(1);}/*=========================================================延时若干个系统时钟入口参数：延时系统时间个数===========================================================*/ void OSDelay(uchar time){if(time==0)//延时为0，返回return;OSEnterCritical();OSTCBTbl[OSPrioCur].OSTCBDly=time;OSTCBTbl[OSPrioCur].OSSuspend=1;OSExitCritical();OSSchedule();}/*=========================================================任务删除函数入口参数：为被删除任务优先级函数说明：将任务从就绪表中删除===========================================================*/ uchar OSTaskDelet(uchar priority){OSEnterCritical();if(priority>=IdlePrio){OSExitCritical();return OS_Delet_Task_Error;}if(!(OSRdyTbl & OSMapTbl[priority])){OSExitCritical();return OS_Delet_Task_Not_Exit;}OSRdyTbl &= ~(OSMapTbl[priority]);OSExitCritical();if(priority<OSPrioCur){OSSchedule();}}/*=========================================================任务恢复函数入口参数：恢的任务优先级函数说明：恢复被OSTaskDelet（）删除的任务===========================================================*/ uchar OSTaskResume(uchar priority){OSEnterCritical();if(priority==IdlePrio)//恢复的任务不能为空闲任务，为空闲任务返回错误标志{OSExitCritical();return OS_Resume_Idle_Error;}if((!(OSRdyTbl & OSMapTbl[priority])) && (priority>=0)){OSRdyTbl |= (OSMapTbl[priority]);}else //返回的任务不存在，返回错误标志{OSExitCritical();return OS_Resume_Task_Error;}OSExitCritical();if(priority<OSPrioCur){OSSchedule();}}/*=============================================================== 定时器0用于产生系统时钟，这里每过20ms中断一次。
