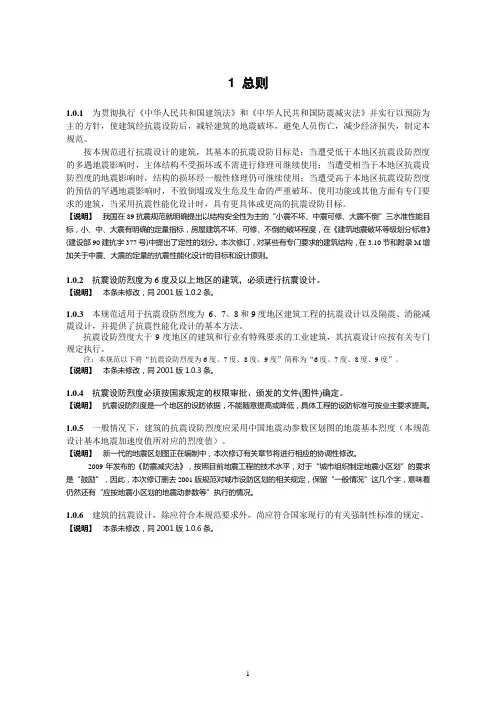

1 总则1.0.1为贯彻执行《中华人民共和国建筑法》和《中华人民共和国防震减灾法》并实行以预防为主的方针，使建筑经抗震设防后，减轻建筑的地震破坏，避免人员伤亡，减少经济损失，制定本规范。

按本规范进行抗震设计的建筑，其基本的抗震设防目标是：当遭受低于本地区抗震设防烈度的多遇地震影响时，主体结构不受损坏或不需进行修理可继续使用；当遭受相当于本地区抗震设防烈度的地震影响时，结构的损坏经一般性修理仍可继续使用；当遭受高于本地区抗震设防烈度的预估的罕遇地震影响时，不致倒塌或发生危及生命的严重破坏。

使用功能或其他方面有专门要求的建筑，当采用抗震性能化设计时，具有更具体或更高的抗震设防目标。

【说明】我国在89抗震规范就明确提出以结构安全性为主的“小震不坏、中震可修、大震不倒”三水准性能目标，小、中、大震有明确的定量指标，房屋建筑不坏、可修、不倒的破坏程度，在《建筑地震破坏等级划分标准》(建设部90建抗字377号)中提出了定性的划分。

本次修订，对某些有专门要求的建筑结构，在3.10节和附录M增加关于中震、大震的定量的抗震性能化设计的目标和设计原则。

1.0.2抗震设防烈度为6度及以上地区的建筑，必须进行抗震设计。

【说明】本条未修改，同2001版1.0.2条。

1.0.3 本规范适用于抗震设防烈度为6、7、8和9度地区建筑工程的抗震设计以及隔震、消能减震设计，并提供了抗震性能化设计的基本方法。

抗震设防烈度大于9度地区的建筑和行业有特殊要求的工业建筑，其抗震设计应按有关专门规定执行。

注：本规范以下将“抗震设防烈度为6度、7度、8度、9度”简称为“6度、7度、8度、9度”。

【说明】本条未修改，同2001版1.0.3条。

1.0.4抗震设防烈度必须按国家规定的权限审批、颁发的文件(图件)确定。

【说明】抗震设防烈度是一个地区的设防依据，不能随意提高或降低，具体工程的设防标准可按业主要求提高。

1.0.5一般情况下，建筑的抗震设防烈度应采用中国地震动参数区划图的地震基本烈度（本规范设计基本地震加速度值所对应的烈度值）。

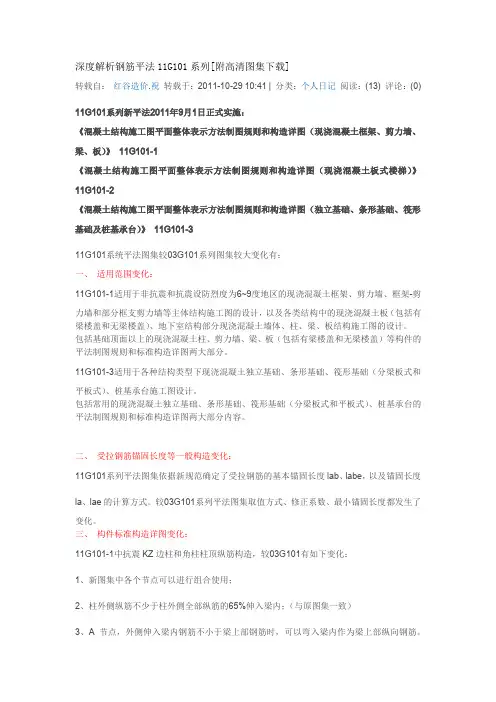

深度解析钢筋平法11G101系列[附高清图集下载]转载自：红谷造价.祝转载于：2011-10-29 10:41 | 分类：个人日记阅读：(13) 评论：(0) 11G101系列新平法2011年9月1日正式实施：《混凝土结构施工图平面整体表示方法制图规则和构造详图（现浇混凝土框架、剪力墙、梁、板）》11G101-1《混凝土结构施工图平面整体表示方法制图规则和构造详图（现浇混凝土板式楼梯）》11G101-2《混凝土结构施工图平面整体表示方法制图规则和构造详图（独立基础、条形基础、筏形基础及桩基承台）》11G101-311G101系统平法图集较03G101系列图集较大变化有：一、适用范围变化：11G101-1适用于非抗震和抗震设防烈度为6~9度地区的现浇混凝土框架、剪力墙、框架-剪力墙和部分框支剪力墙等主体结构施工图的设计，以及各类结构中的现浇混凝土板（包括有梁楼盖和无梁楼盖）、地下室结构部分现浇混凝土墙体、柱、梁、板结构施工图的设计。

包括基础顶面以上的现浇混凝土柱、剪力墙、梁、板（包括有梁楼盖和无梁楼盖）等构件的平法制图规则和标准构造详图两大部分。

11G101-3适用于各种结构类型下现浇混凝土独立基础、条形基础、筏形基础（分梁板式和平板式）、桩基承台施工图设计。

包括常用的现浇混凝土独立基础、条形基础、筏形基础（分梁板式和平板式）、桩基承台的平法制图规则和标准构造详图两大部分内容。

二、受拉钢筋锚固长度等一般构造变化：11G101系列平法图集依据新规范确定了受拉钢筋的基本锚固长度lab、labe，以及锚固长度la、lae的计算方式。

较03G101系列平法图集取值方式、修正系数、最小锚固长度都发生了变化。

三、构件标准构造详图变化：11G101-1中抗震KZ边柱和角柱柱顶纵筋构造，较03G101有如下变化：1、新图集中各个节点可以进行组合使用；2、柱外侧纵筋不少于柱外侧全部纵筋的65%伸入梁内；（与原图集一致）3、A节点，外侧伸入梁内钢筋不小于梁上部钢筋时，可以弯入梁内作为梁上部纵向钢筋。

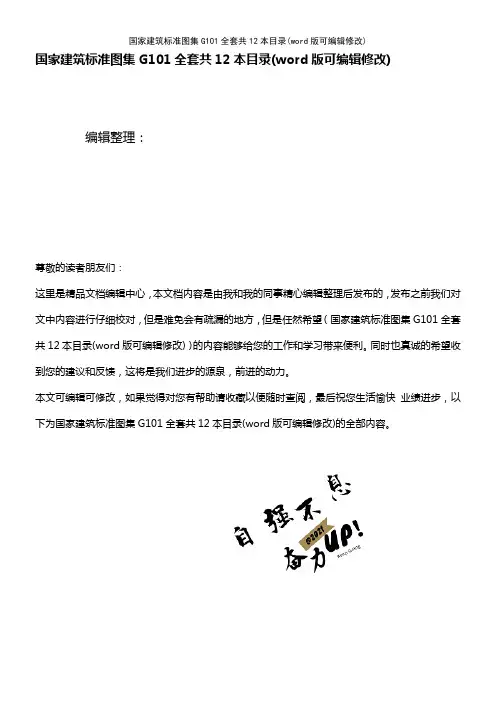

国家建筑标准图集G101全套共12本目录(word版可编辑修改)编辑整理：尊敬的读者朋友们：这里是精品文档编辑中心，本文档内容是由我和我的同事精心编辑整理后发布的，发布之前我们对文中内容进行仔细校对，但是难免会有疏漏的地方，但是任然希望（国家建筑标准图集G101全套共12本目录(word版可编辑修改)）的内容能够给您的工作和学习带来便利。

同时也真诚的希望收到您的建议和反馈，这将是我们进步的源泉，前进的动力。

本文可编辑可修改，如果觉得对您有帮助请收藏以便随时查阅，最后祝您生活愉快业绩进步，以下为国家建筑标准图集G101全套共12本目录(word版可编辑修改)的全部内容。

国家建筑标准图集G101全套共12本目录《平法识图和钢筋计算疑惑解析》《钢筋计算公式钢筋算量基本方法小结》已发送至你邮箱，请注意查收！得到满意答案------——--——-——--—————-采纳也是一种美德一、03G101—1 混凝土结构施工图平面整体表示方法制图规则和构造详图（现浇混凝土框架、剪力墙、框架-剪力墙、框支剪力墙结构）二、03G101—2 混凝土结构施工图平面整体表示方法制图规则和构造详图（现浇混凝土板式楼梯)三、04G101—3 混凝土结构施工图平面整体表示方法制图规则和构造详图（筏形基础)四、04G101-4 混凝土结构施工图平面整体表示方法制图规则和构造详图（现浇混凝土楼面与屋面板）五、08G101—5 混凝土结构施工图平面整体表示方法制图规则和构造详图（箱形基础和地下室结构)六、06G101-6 混凝土结构施工图平面整体表示方法制图规则和构造详图（独立基础、条形基础、桩基承台）七、08G101-11 G101 系列图集施工常见问题答疑图解八、06G901—1 混凝土结构施工钢筋排布规则与构造详图（现浇混凝土框架、剪力墙、框架—剪力墙）九、09G901—2 混凝土结构施工钢筋排布规则与构造详图(现浇混凝土框架、剪力墙、框架-剪力墙、框支剪力墙结构)十、09G901—3 混凝土结构施工钢筋排布规则与构造详图（筏形基础、箱形基础、地下室结构、独立基础、条形基础、桩基承台)十一、09G901-4 混凝土结构施工钢筋排布规则与构造详图(现浇砼楼面与屋面板)十二、09G901-5 混凝土结构施工钢筋排布规则与构造详图（现浇混凝土板式楼梯）。

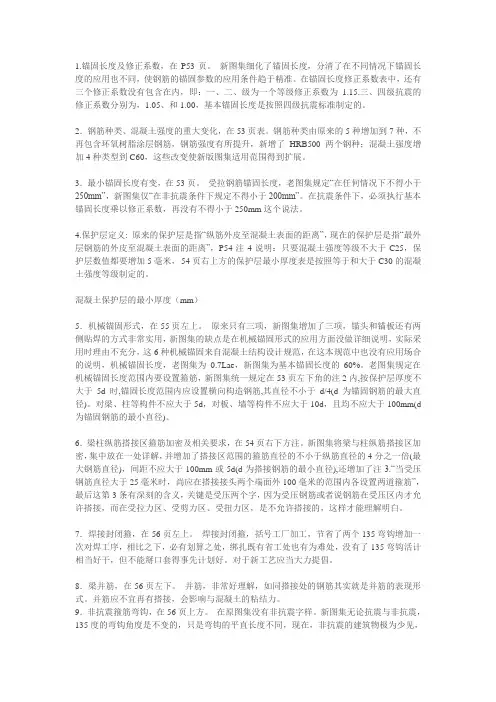

1.锚固长度及修正系数，在P53页。

新图集细化了锚固长度，分清了在不同情况下锚固长度的应用也不同，使钢筋的锚固参数的应用条件趋于精准。

在锚固长度修正系数表中，还有三个修正系数没有包含在内，即：一、二、级为一个等级修正系数为 1.15.三、四级抗震的修正系数分别为，1.05、和1.00，基本锚固长度是按照四级抗震标准制定的。

2．钢筋种类、混凝土强度的重大变化，在53页表。

钢筋种类由原来的5种增加到7种，不再包含环氧树脂涂层钢筋，钢筋强度有所提升，新增了HRB500两个钢种；混凝土强度增加4种类型到C60，这些改变使新版图集适用范围得到扩展。

3．最小锚固长度有变，在53页。

受拉钢筋锚固长度，老图集规定“在任何情况下不得小于250mm”，新图集仅“在非抗震条件下规定不得小于200mm”。

在抗震条件下，必须执行基本锚固长度乘以修正系数，再没有不得小于250mm这个说法。

4.保护层定义: 原来的保护层是指“纵筋外皮至混凝土表面的距离”，现在的保护层是指“最外层钢筋的外皮至混凝土表面的距离”，P54注4说明：只要混凝土强度等级不大于C25，保护层数值都要增加5毫米，54页右上方的保护层最小厚度表是按照等于和大于C30的混凝土强度等级制定的。

混凝土保护层的最小厚度（mm）5．机械锚固形式，在55页左上。

原来只有三项，新图集增加了三项，锚头和锚板还有两侧贴焊的方式非常实用，新图集的缺点是在机械锚固形式的应用方面没做详细说明，实际采用时理由不充分，这6种机械锚固来自混凝土结构设计规范，在这本规范中也没有应用场合的说明，机械锚固长度，老图集为0.7Lae，新图集为基本锚固长度的60%。

老图集规定在机械锚固长度范围内要设置箍筋，新图集统一规定在53页左下角的注2内,按保护层厚度不大于5d时,锚固长度范围内应设置横向构造钢筋,其直径不小于d/4(d为锚固钢筋的最大直径)。

对梁、柱等构件不应大于5d，对板、墙等构件不应大于10d，且均不应大于100mm(d 为锚固钢筋的最小直径)。

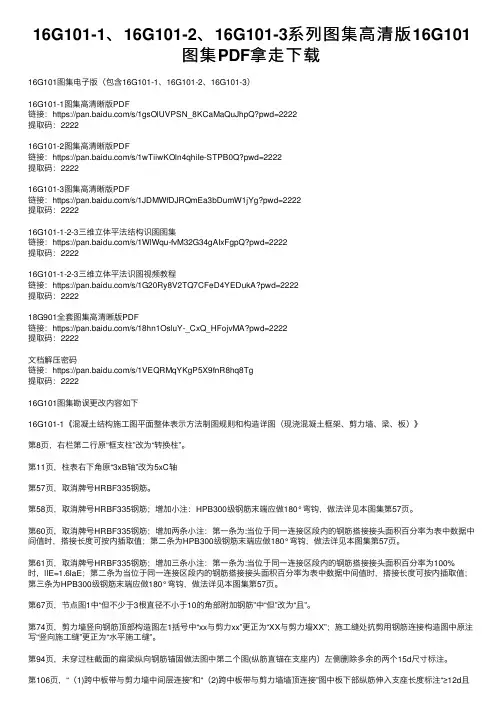

16G101-1、16G101-2、16G101-3系列图集⾼清版16G101图集PDF拿⾛下载16G101图集电⼦版（包含16G101-1、16G101-2、16G101-3）16G101-1图集⾼清晰版PDF链接：https:///s/1gsOlUVPSN_8KCaMaQuJhpQ?pwd=2222提取码：222216G101-2图集⾼清晰版PDF链接：https:///s/1wTiiwKOln4qhiIe-STPB0Q?pwd=2222提取码：222216G101-3图集⾼清晰版PDF链接：https:///s/1JDMWfDJRQmEa3bDumW1jYg?pwd=2222提取码：222216G101-1-2-3三维⽴体平法结构识图图集链接：https:///s/1WlWqu-fvM32G34gAIxFgpQ?pwd=2222提取码：222216G101-1-2-3三维⽴体平法识图视频教程链接：https:///s/1G20Ry8V2TQ7CFeD4YEDukA?pwd=2222提取码：222218G901全套图集⾼清晰版PDF链接：https:///s/18hn1OsluY-_CxQ_HFojvMA?pwd=2222提取码：2222⽂档解压密码链接：https:///s/1VEQRMqYKgP5X9fnR8hq8Tg提取码：222216G101图集勘误更改内容如下16G101-1《混凝⼟结构施⼯图平⾯整体表⽰⽅法制图规则和构造详图（现浇混凝⼟框架、剪⼒墙、梁、板）》第8页，右栏第⼆⾏原“框⽀柱”改为“转换柱”。

第11页，柱表右下⾓原“3xB轴”改为5xC轴第57页，取消牌号HRBF335钢筋。

第58页，取消牌号HRBF335钢筋；增加⼩注：HPB300级钢筋末端应做180°弯钩，做法详见本图集第57页。

第60页，取消牌号HRBF335钢筋；增加两条⼩注：第⼀条为:当位于同⼀连接区段内的钢筋搭接接头⾯积百分率为表中数据中间值时，搭接长度可按内插取值；第⼆条为HPB300级钢筋末端应做180°弯钩，做法详见本图集第57页。

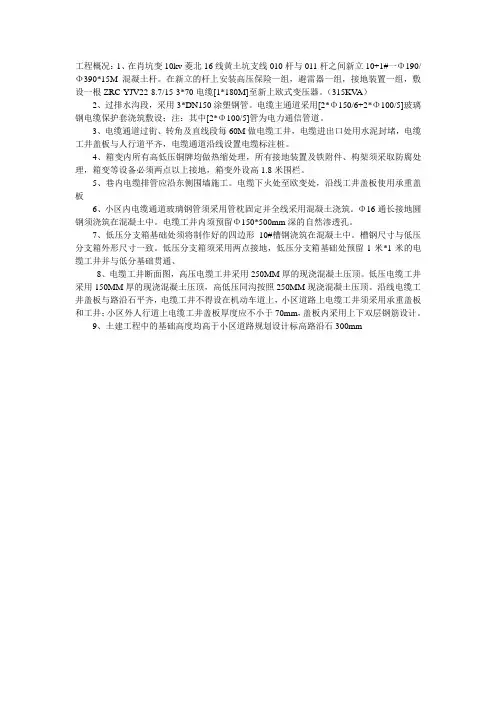

工程概况：1、在肖坑变10kv菱北16线黄土坑支线010杆与011杆之间新立10+1#一Φ190/Φ390*15M混凝土杆。

在新立的杆上安装高压保险一组，避雷器一组，接地装置一组，敷设一根ZRC-YJV22-8.7/15-3*70电缆[1*180M]至新上欧式变压器。

（315KV A）2、过排水沟段，采用3*DN150涂塑钢管。

电缆主通道采用[2*Φ150/6+2*Φ100/5]玻璃钢电缆保护套浇筑敷设；注：其中[2*Φ100/5]管为电力通信管道。

3、电缆通道过街、转角及直线段每60M做电缆工井，电缆进出口处用水泥封堵，电缆工井盖板与人行道平齐，电缆通道沿线设置电缆标注桩。

4、箱变内所有高低压铜牌均做热缩处理，所有接地装置及铁附件、构架须采取防腐处理，箱变等设备必须两点以上接地，箱变外设高1.8米围栏。

5、巷内电缆排管应沿东侧围墙施工。

电缆下火处至欧变处，沿线工井盖板使用承重盖板6、小区内电缆通道玻璃钢管须采用管枕固定并全线采用混凝土浇筑。

Φ16通长接地圆钢须浇筑在混凝土中。

电缆工井内须预留Φ150*500mm深的自然渗透孔。

7、低压分支箱基础处须将制作好的四边形10#槽钢浇筑在混凝土中。

槽钢尺寸与低压分支箱外形尺寸一致。

低压分支箱须采用两点接地，低压分支箱基础处预留1米*1米的电缆工井并与低分基础贯通、8、电缆工井断面图，高压电缆工井采用250MM厚的现浇混凝土压顶。

低压电缆工井采用150MM厚的现浇混凝土压顶，高低压同沟按照250MM现浇混凝土压顶。

沿线电缆工井盖板与路沿石平齐，电缆工井不得设在机动车道上，小区道路上电缆工井须采用承重盖板和工井；小区外人行道上电缆工井盖板厚度应不小于70mm，盖板内采用上下双层钢筋设计。

9、土建工程中的基础高度均高于小区道路规划设计标高路沿石300mm。

国家建筑标准图集G101全套共12本目录第一篇：国家建筑标准图集G101全套共12本目录国家建筑标准图集G101全套共12本目录《平法识图和钢筋计算疑惑解析》《钢筋计算公式钢筋算量基本方法小结》已发送至你邮箱，请注意查收！得到满意答案-----------------------采纳也是一种美德一、03G101-1 混凝土结构施工图平面整体表示方法制图规则和构造详图(现浇混凝土框架、剪力墙、框架-剪力墙、框支剪力墙结构）二、03G101-2 混凝土结构施工图平面整体表示方法制图规则和构造详图(现浇混凝土板式楼梯）三、04G101-3 混凝土结构施工图平面整体表示方法制图规则和构造详图（筏形基础）四、04G101-4 混凝土结构施工图平面整体表示方法制图规则和构造详图（现浇混凝土楼面与屋面板）五、08G101-5 混凝土结构施工图平面整体表示方法制图规则和构造详图（箱形基础和地下室结构)六、06G101-6 混凝土结构施工图平面整体表示方法制图规则和构造详图（独立基础、条形基础、桩基承台）七、08G101-11 G101 系列图集施工常见问题答疑图解八、06G901-1 混凝土结构施工钢筋排布规则与构造详图(现浇混凝土框架、剪力墙、框架-剪力墙)九、09G901-2 混凝土结构施工钢筋排布规则与构造详图(现浇混凝土框架、剪力墙、框架-剪力墙、框支剪力墙结构)十、09G901-3 混凝土结构施工钢筋排布规则与构造详图(筏形基础、箱形基础、地下室结构、独立基础、条形基础、桩基承台) 十一、09G901-4 混凝土结构施工钢筋排布规则与构造详图(现浇砼楼面与屋面板)十二、09G901-5 混凝土结构施工钢筋排布规则与构造详图（现浇混凝土板式楼梯)第二篇：完整的全套建筑工程施工资料目录工程档案资料目录（三）施工文件1、桩基工程第一卷：施工管理资料1.1施工现场质量管理检查记录1.2开工报告1.3施工日志第二卷：施工技术资料2.1施工组织设计、基坑支护方案及专家认证 2.2图纸会审记录2.3设计变更联系单及汇总表 2.4工程洽商记录及汇总表第三卷：施工测量记录3.1工程定位测量记录第四卷：施工物资资料4.1钢筋材料汇总表、合格证及试验报告4.2水泥材料汇总表、合格证及试验报告 4.3预制构件材料汇总表、合格证及试验报告4.4商品混凝土汇总表、合格证（配合比单、出厂质量证明书、交货单）4.5其它材料汇总表、合格证及试验报告第五卷：施工记录Δ5.1桩基施工记录、混凝土施工日记Δ5.2地基验槽记录（人工挖孔灌注桩土＜岩＞质验收记录）5.3试打桩记录 5.4隐蔽工程检查记录①钢筋隐蔽记录②钻孔灌注桩成孔质量验收记录③人工挖孔桩成孔质量验收记录④预应力管桩接桩检查记录 5.5技术复核记录Δ5.6桩位偏差复核记录、桩位偏差图第六卷：施工试验记录6.1混凝土配合比通知单、试块汇总表、评定记录、试验报告、取芯报告Δ6.2桩基检测报告（高、低应变）第七卷：工程质量验收记录7.1分部（子分部）质量验收记录7.2分项、检验批质量验收记录2.土建（建筑与结构）工程第一卷：施工管理资料1.1施工现场质量管理检查记录1.2开工报告1.3施工日志第二卷：施工技术资料2.1施工组织技术及报审 2.2图纸会审记录2.3设计变更联系单及汇总表 2.4工程洽商记录及汇总表第三卷：施工测量记录3.1工程定位测量记录Δ3.2沉降观测记录Δ3.3建筑物垂直度、标高、全高观测记录第四卷：施工物资资料4.1钢筋材料汇总表、合格证及试验报告4.2水泥材料汇总表、合格证及试验报告 4.3砌体（砖）材料汇总表、合格证及试验报告 4.4装饰装修材料汇总表、合格证及试验报告4.5防水材料汇总表、合格证及试验报告 4.6预制构件材料汇总表、合格证及试验报告Δ4.7商品混凝土汇总表、合格证（出厂质量证明书、交货单、配合比单）4.8其它材料汇总表、合格证及试验报告Δ第五卷：施工记录5.1混凝土施工日记5.2地基验槽记录5.3隐蔽工程检查记录5.4技术复核记录第六卷：施工试验记录6.1混凝土配合比通知单6.2混凝土试块汇总表、评定记录、抗压强度试验报告、抗渗试验报告（基础、主体、楼地面）6.3砂浆配合比通知单6.4砂浆试块汇总表、评定记录、抗压强度试验报告（基础、主体）Δ6.5结构实体抽样检测报告6.6钢筋接头（焊接）汇总表、试验报告6.7地下室防水效果检查记录、有防水要求的地面、水箱蓄水试验记录、屋面淋（蓄）水试验记录第七卷：工程质量验收记录7.1基础、主体工程中间结构验收记录7.2基地与基础工程分部（子分部）、分项、检验批质量验收记录 7.3主体工程分部（子分部）、分项、检验批质量验收记录 7.4装饰装修工程分部（子分部）、分项、检验批质量验收记录7.5屋面工程分部（子分部）、分项、检验批质量验收记录 3.给排水工程第一卷：施工物资资料1.1给水管材、管件合格证及试验报告1.2排水管材、管件合格证及试验报告 1.3卫生器具合格证及试验报告 1.4其他合格证及试验报告第二卷：施工记录2.1隐蔽工程检查记录第三卷：施工试验记录3.1管道、设备强度试验、严密性试验记录①生活给水系统试验②阀门试验③生活给水系统取样检验④给水及辅助设备试验3.2系统清洗、灌水、通水、通球试验记录①生活给水系统清洗②排水系统灌水及胶囊试漏③排水管道系统通水④排水管道通球3.3安全和功能检验记录及设备试运转记录①给水管道通水试验②给水管道通球试验③卫生器具满水和通水试验④室内消火栓试射试验⑤设备单机试运转第四卷：工程质量验收记录4.1分部（子分部）质量验收记录 4.2分项、检验批质量验收记录4、电气工程第一卷：施工物资资料1.1电线、电缆合格证及试验报告1.2电线套管合格证及试验报告1.3开关、插座合格证及试验报告 1.4配电箱合格证及试验报告 1.5灯具合格证及试验报告 1.6其他合格证及试验报告第二卷：施工记录2.1隐蔽工程检查记录第三卷：施工试验记录3.1接地电阻测试记录、绝缘电阻测试记录 3.2设备调试记录①电机试运转试验②漏电开关模拟动作试验③成套配电柜（屏）安装调试试验（高压部分）④成套配电柜（屏）安装调试试验（低压部分）3.3安全和功能检验记录及设备试运转记录①照明全负荷试验②大型灯具牢固性试验③避雷接地电阻测试④线路、插座、开关接线检查第四卷：工程质量验收记录4.1分部（子分部）质量验收记录 4.2分项、检验批质量验收记录5、钢结构工程第一卷：施工管理资料1.1施工现场质量管理检查记录 1.2开工报告1.3企业资质及相关专业人员岗位证书 1.4施工日志第二卷：施工技术资料2.1施工方案及报审 2.2图纸会审记录2.3设计变更联系单及汇总表 2.4工程洽商记录及汇总表第三卷：施工物资资料3.1钢结构主要物资出厂合格证明文件①钢材合格证及试验报告②焊接材料合格证及试验报告③高强度螺合格证及试验报告④防腐涂料合格证及试验报告⑤防火涂料合格证及试验报告⑥其它合格证及试验报告 3.2构件出厂合格证第四卷：施工记录4.1隐蔽工程检查记录4.2构件吊装记录第五卷：施工试验记录5.1高强度螺铨预应力、扭矩系数、表面硬度复试报告5.2摩擦面抗滑移系数试验、复试报告5.3网架节点承载力试验报告5.4焊缝探伤报告、焊接工艺评定第六卷：工程质量验收记录6.1分部（子分部）质量验收记录 6.2分项、检验批质量验收记录6、幕墙工程第一卷：施工管理资料1.1施工现场质量管理检查记录 1.2开工报告1.3企业资质及相关专业人员岗位证书 1.4施工日志第二卷：施工技术资料2.1施工方案及报审 2.2图纸会审记录2.3设计变更联系单及汇总表 2.4工程洽商记录及汇总表第三卷：施工物资资料3.1铝合金合格证及试验报告 3.2玻璃合格证及试验报告 3.3铝塑复合板合格证及试验报告 3.4石材合格证及试验报告 3.5金属板合格证及试验报告 3.6结构胶合格证及试验报告 3.7耐候胶合格证及试验报告3.8密封材料合格证及试验报告3.9保温材料合格证及试验报告3.10防火材料合格证及试验报告 3.11钢材合格证及试验报告3.12五金配件、螺栓合格证及试验报告 3.13构件及组件合格证及试验报告3.14焊接材料合格证及试验报告3.14其它材料合格证及试验报告第四卷：施工记录4.1隐蔽工程检查记录 4.2幕墙安装施工记录 4.3易渗漏部位的淋水检查记录4.4幕墙注胶检查记录4.5构件和组件的加工制作记录第五卷：施工试验记录5.1双组份硅酮结构胶的混匀性试验记录5.2双组份硅酮结构胶的拉断试验记录5.3幕墙抗风压性能、空气渗透性能、雨水渗漏性能及平面变形性能检测报告5.4后置埋件拉拔检测报告第六卷：工程质量验收记录6.1分部（子分部）质量验收记录 6.2分项、检验批质量验收记录7、二次装修工程第一卷：施工管理资料1.1施工现场质量管理检查及记录 1.2开工报告1.3企业资质及相关专业人员岗位证书 1.4施工日志第二卷：施工技术资料2.1施工方案及报审 2.2图纸会审记录2.3设计变更联系单及汇总表 2.4工程洽商记录及汇总表第三卷：施工物资资料3.1材料、构配件汇总表3.2出厂质量合格证书、检（试）验报告及复试报告第四卷：施工记录4.1隐蔽工程检查记录第五卷：工程质量验收记录5.1分部（子分部）质量验收记录 5.2分项、检验批质量验收记录8、消防工程第一卷：施工管理资料1.1施工现场质量管理检查记录 1.2开工报告1.3企业资质及相关专业人员岗位证书1.4施工日志第二卷:施工2.1施工方案及报审 2.2图纸会审记录2.3设计变更联系单及汇总表 2.4工程洽商记录及汇总表第三卷：消防水工程3.1施工物资资料（材料、构配件汇总表、出厂质量合格证书、检（试）验报告及复试报告）3.2施工记录（隐蔽工程检查记录等）3.3施工试验记录（管网清洗记录、管道试压记录、自动喷水灭火系统联动实验记录等）3.4工程质量验收记录（分部（子分部）、分项、检验批质量验收记录）第四卷：消防电工程4.1施工物资资料（材料、构配件汇总表、出厂质量合格证书、检（试）验报告及复试报告）4.2施工记录（隐蔽工程检查记录等）4.3施工试验记录（绝缘电阻测试等）4.4工程质量验收记录（分部（子分部）、分项、检验批质量验收记录）第五卷：智能消防工程5.1施工物资资料（材料、构配件汇总表、出厂质量合格证书、检（试）验报告及复试报告）5.2施工记录（隐蔽工程检查记录等）5.3施工试验记录（火灾自动报警系统调试报告、火灾自动报警设备编码表等）5.4工程质量验收记录（分部（子分部）、分项、检验批质量验收记录）9、通风与空调工程第一卷：施工管理资料1.1施工现场质量管理检查记录 1.2开工报告1.3企业资质及相关专业人员岗位证书1.4施工日志第二卷:施工2.1施工方案及报审 2.2图纸会审记录2.3设计变更联系单及汇总表 2.4工程洽商记录及汇总表第三卷：施工物资资料3.1材料、构配件汇总表3.2出厂质量合格证书、检（试）验报告及复试报告、第四卷：施工记录4.1隐蔽工程检查记录 4.2通风烟道检查记录第五卷：施工试验记录5.1制冷、空调水管道、设备强度试验、严密性试验及系统清洗试验记录①制冷管道系统试验②空调水系统试验③空调排水系统通水（充水）试验④制冷系统、水系统阀门试验⑤系统清洗试验 5.2制冷设备运行调试记录 5.3通风、空调系统调试记录①风管漏光检测②网管漏风检测③风机盘管试验④变风量末端装置试验⑤净化系统风管清洗试验⑥空气净化系统试验⑦风系统调试⑧通风空调系统无生产负荷联合试运转⑨单机试运转⑩防排烟系统联合试运转与调试第六卷：工程质量验收记录6.1分部（子分部）质量验收记录6.2分项、检验批质量验收记录10.建筑智能化工程第一卷：施工管理资料1.1施工现场质量管理检查记录 1.2开工报告1.3企业资质及相关专业人员岗位证书1.4施工日志第二卷:施工技术资料2.1施工方案及报审 2.2图纸会审记录2.3设计变更联系单及汇总表 2.4工程洽商记录及汇总表第三卷：施工物资资料3.1材料、构配件汇总表3.2出厂质量合格证书、检（试）验报告及复试报告、第四卷：施工记录4.1隐蔽工程检查记录第五卷：施工试验记录5.1系统功能测定及设备调试记录5.2系统技术、操作和维护手册5.3系统管理、操作人员培训记录 5.4系统检测报告 5.5系统调试、试运行记录第六卷：工程质量验收记录6.1分部（子分部）质量验收记录6.2分项、检验批质量验收记录11.电梯工程第一卷：施工管理资料1.1施工现场质量管理检查记录 1.2开工报告1.3企业资质及相关专业人员岗位证书 1.4施工日志第二卷：施工技术资料2.1施工方案及报审 2.2图纸会审记录、技术交底 2.3设计变更联系单及汇总表 2.4工程洽商记录及汇总表第三卷：施工物资资料3.1设备、产品质量合格书、质量保证书3.2设备开箱检验记录3.3设备安装记录 3.4设备试运行记录 3.5设备明细表第四卷：施工记录4.1隐藏工程检查记录第五卷：施工试验记录5.1接地电阻、绝缘电阻测试记录5.2负荷试验、安全装置检查记录5.3安全和功能检验及设备试运转试验记录第六卷：工程质量验收记录6.1分部（子分部）质量验收记录 6.2分项、检验批质量验收记录12、建筑节能工程第一卷:施工管理资料1.1施工现场质量管理检查记录 1.2开工报告1.3企业资质及相关专业人员岗位证书第二卷：施工技术资料2.1施工方案和施工工艺 2.2图纸会审记录2.3设计变更联系单及汇总表 2.4工程洽商记录及汇总表第三卷：施工物资资料3.1墙体节能主要材料的质量证明文件（界面砂浆、保温砂浆、抗裂砂浆、网格布、挤塑板、电焊网）3.2幕墙节能主要材料的质量证明文件 3.3门窗节能主要材料的质量证明文件 3.4屋面节能主要材料的质量证明文件3.5地面节能主要材料的质量证明文件第四卷：施工记录4.1隐藏工程检查记录第五卷：施工试验记录5.1墙体节能工程保温板材与基层粘结强度现场拉拔试验5.2外墙保温浆料同条件养护试验报告 5.3砌体传热系数检测报告 5.4建筑围护结构节能构造现场实体检验记录 5.5门窗传热系数检测报告5.6门窗气密性、水密性、抗风压检测报告5.7幕墙气密性、水密性、抗风压检测报告5.8系统节能性能检测报告第六卷：工程质量验收记录6.1分部（子分部）质量验收记录 6.2分项、检验批质量验收记录13、人防工程第一卷：施工管理资料1.1施工现场质量管理检查记录 1.2开工报告1.3企业资质及相关专业人员岗位证书第二卷：施工技术资料2.1施工方案和施工工艺 2.2图纸会审记录2.3设计变更联系单及汇总表 2.4工程洽商记录及汇总表第三卷：施工物资资料3.1防护设备合格证及检测报告、生产企业资质证书3.2建筑材料（钢筋、水泥、防水材料等）产品合格证、检测报告及现场复试报告第四卷：施工记录4.1基础挖土验槽4.2隐藏工程检查记录（钢筋、管道、电气）第五卷:施工试验记录5.1设备阀门试验 5.2管道清洗、灌水、通水记录 5.3人防工程设备试运转记录第六卷：工程质量验收记录6.1分部质量验收记录6.2分项质量验收记录（结构、防水、孔口防护、建筑装修、给排水、通风、电气、防火设备安装）14、室外道路工程1、施工组织设计（含审批表）2、施工图设计文件会审、技术交底记录3、设计变更通知单、洽商记录4、原材料、成品、半成品、构配件、设备出厂质量合格证、出厂检（试）验报告和复试报告（须一一对应）5、施工试验记录6、施工记录7、测量复核及预检记录8、隐藏工程检查(验收)记录9、工程质量检验评定记录10、使用功能性试验记录11、质量事故报告及处理记录12、竣工测量资料15、绿化工程1、业资质证书、项目班子管理人员名单及相关专业岗位证书2、开工报审表、开工报告3、工程变更联系单及汇总表4、进场苗木报验单5、植物检疫证书6、工程质量评定表7、绿化工程竣工验收自验表8、竣工测绘成果表（四）竣工图1、综合竣工图（包括总平面布置图、室外给水、排水、电气、燃气等管网综合图）2、建筑竣工图3、结构竣工图4、给排水竣工图5、电气竣工图6、钢结构竣工图7、幕墙竣工图8、二次装修工程竣工图9、消防工程竣工图10、通风与空调工程竣工图11、建筑智能化工程竣工图12、人防工程竣工图13、室外道路工程竣工图14、园林绿化工程竣工图（五）竣工验收文件第一卷：工程竣工总结 1.1工程概况表1.2工程竣工总结（建设单位）第二卷：分户验收表（房地产项目）2.1分户验收汇总表 2.2分户验收记录第三卷：专项验收合格证3.1上水管验收、试压合格证 3.2用户电气安装工程验收意见 3.3避雷检测报告、合格证3.4消防验收合格证或验收备案表、消防设施检测报告、电气消防安全检测报告3.5电梯验收检验报告3.6人防工程验收意见、质量监督报告3.7建设工程规划核实确认书第四卷:卷工验收记录4.1单位(子单位)工程质量竣工验收记录（附：会议纪要，整改回复）、质量控制资料核查记录，安全和功能检验资料核查及主要功能抽查记录、观感质量检查记录（土建、钢结构、建筑节能、人防、道路）4.2竣工验收证明书4.3竣工验收报告（施工、监理、勘察、设计、节能、人防、绿化等）4.4竣工验收备案表4.5工程质量保修书第五卷:财务文件5.1决算文件5.2交付使用财产总表和财产明细表第六卷：声像、缩微、电子档案6.1声像档案（1、工程照片2、录音、录像材料）6.2缩微品6.3电子档案（1、光盘2、磁盘）第三篇：消防监督检查法律文书示本目录G目录第一编消防执法常用法律文书制作范例建设工程消防监督法律文书范例1.1 建设工程消防行政许可文书范例1.1.1 建设工程消防设计审核意见书（合格）1.1.2 建设工程消防设计审核意见书（不合格）1.1.3 建设工程消防设计审核意见书（装修合格）1.1.4 建设工程消防设计审核意见书（装修不合格）1.1.5 建设工程消防验收意见书（合格）1.1.6 建设工程消防验收意见书（不合格）1.1.7 送达回执1.1.8 建设工程消防设计审核申报表1.1.9 建设工程消防设计审核受理凭证1.1.10 建设工程消防设计审核不予受理凭证 1.1.11 建设工程集体会审记录表 1.1.12 建设工程施工工地检查记录 1.1.13 建设工程消防验收申报表 1.1.14 建设工程消防验收受理凭证 1.1.15建设工程消防验收不予受理凭证 1.1.16 建设工程选用消防产品核查记录表 11.17 建设工程消防验收记录表1.1.18 建设工程消防验收复验记录表 1.1.19 建设工程消防验收移交表1.2 建设工程消防备案抽查文书范例 1.2.1 建设工程消防设计备案表1.2.2 建设工程消防设计备案受理凭证1.2.3 建设工程消防设计备案受理凭证（未抽中）1.2.4 建设工程消防设计备案检查材料受理凭证1.2.5 建设工程消防设计备案检查材料受理凭证（补正）1.2.6 建设工程消防设计备案检查记录表 1.2.7 申请恢复施工的检查记录1.2.8 建设工程消防设计违法通知书1.2.9 建设工程消防设计复查意见书 1.2.10 建设工程竣工验收消防备案表1.2.11 建设工程竣工验收消防备案受理凭证1.2.12 建设工程竣工验收消防备案受理凭证（未抽中）1.2.13 建设工程竣工验收消防备案检查材料受理凭证1.2.14 建设工程竣工验收消防备案检查材料受理凭证（补正）1.2.15 建设工程竣工验收消防备案检查记录表1.2.16 建设工程竣工验收消防备案检查记录表（装修）1.2.17 建设工程竣工验收消防违法通知书1.2.18 建设工程竣工验收消防复查意见书 2 监督检查法律文书范例2.1 消防监督检查记录（消防监督抽查适用）2.2 责令改正通知书2.3 公众聚集场所投入使用、营业前消防安全检查申请表2.4 消防监督检查记录（公众聚集场所投入使用、营业前消防安全检查记录适用）2.5 不同意投入使用、营业决定书2.6 公众聚集场所投入使用、营业前消防安全检查合格证 2.7 大型群众性活动举办前消防安全检查意见书（符合条件）2.8 大型群众性活动举办前消防安全检查意见书（不符合条件）2.9 消防监督检查记录（其他形式消防监督检查适用）2.10 不同意恢复施工、使用、生产、经营决定书2.11 同意恢复施工、使用、生产、经营决定书2.12 呈请强制执行审批表2.13 行政强制执行决定书2.14 强制执行现场笔录2.15 临时查封决定书 2.16 临时查封现场笔录2.17 不同意解除临时查封决定书2.18 同意解除临时查封决定书2.19 重大火灾隐患整改通知书2.20 受案登记表（举报投诉受理）2.21 公安派出所日常消防监督检查记录（单位、场所）2.22 公安派出所日常消防监督检查记录（村居民委员会）2.23 责令改正通知书（派出所适用）3消防产品监督法律文书范例3.1 消防监督检查记录（其他形式适用）3.2 消防监督检查记录（责令限期改正复查）3.3 责令改正通知书3.4 消防产品监督检查记录 3.5 消防产品现场检查判定报告 3.6 消防产品监督检查抽样单 3.7 消防产品违法行为函告书 3.8 送达回执火灾事故调查法律文书范例4.1 火灾现场勘验笔录4.2 火灾痕迹物品提取清单 4.3 火灾事故简易调查认定书4.4 火灾事故认定书（起火原因已查清）4.5火灾事故认定书（起火原因未查清）4.6 火灾事故认定复核申请材料收取凭证 4.7 火灾事故认定复核申请受理通知书4.8 火灾事故认定复核申请不予受理通知书4.9 火灾事故认定复核调卷通知书 4.10 火灾事故认定复核结论书 4.11 火灾事故重新认定书 4.12 案件移送通知书4.13 火灾直接财产损失申报统计表 4.14 火灾损失统计表 4.15 封闭火灾现场公告 4.16 火灾事故调查报告 5 行政处罚法律文书范例5.1 受案登记表 5.2 传唤证5.3 询问笔录（违法嫌疑人）5.4 询问笔录（证人）5.5 抽样取证证据清单 5.6 先行登记保存证据清单5.7 公安行政处罚告知笔录（听证告知）5.8 公安行政处罚告知笔录（一般告知）5.9 不予受理听证通知书 5.10 举行听证通知书 5.11 听证笔录 5.12 听证报告书 5.13 集体研究记录5.14 呈请行政处罚审批表（大队）5.15 呈请行政处罚审批表（支队）5.16 公安行政处罚决定书（单位）5.17 公安行政处罚决定书（个人）5.18 当场处罚决定书（单位）5.19 当场处罚决定书（个人）5.20 没收违法所得、非法财物清单 5.21 扣押物品清单5.22 终止案件调查决定书第二编消防执法档案制作范例消防行政许可档案1.1 建设工程消防设计审核卷 1.2 建设工程消防验收卷1.3 公众聚集场所使用（营业）前消防安全检查卷 2 消防监督检查档案2.1 建设工程消防设计备案卷 2.2 建设工程竣工验收备案卷 2.3 单位消防安全监督抽查卷2.4 举报投诉消防安全违法行为核查卷 2.5 大型群众性活动举办前消防安全检查卷2.6 消防产品监督检查卷3 消防安全重点单位档案4 重大火灾隐患档案5 火灾事故调查档案5.1 火灾事故简易调查卷5.2 火灾事故调查卷 5.3 火灾事故认定复核卷 6 消防行政处罚档案 6.1 消防简易行政处罚卷 6.2 消防行政处罚卷 7 消防行政强制档案 7.1 临时查封卷 7.2 行政强制执行卷 8 消防执法救济档案 8.1 消防行政复议卷。

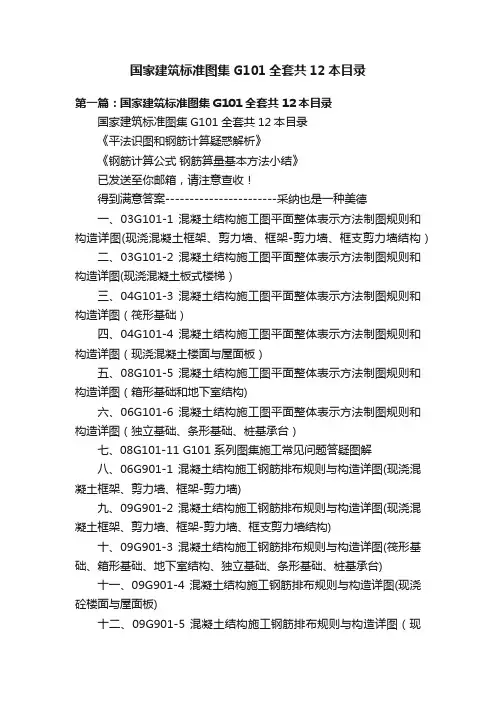

国家建筑标准图集G101全套共12本目录
平法识图和钢筋计算疑惑解析
钢筋计算公式钢筋算量基本方法小结
已发送至你,请注意查收
得到满意答案-----------------------采纳也是一种美德
一、03G101-1 混凝土结构施工图平面整体表示方法制图规则和构造详图(现浇混凝土框架、剪力墙、框架-剪力墙、框支剪力墙结构）
二、03G101-2 混凝土结构施工图平面整体表示方法制图规则和构造详图(现浇混凝土板式楼梯）
三、04G101-3 混凝土结构施工图平面整体表示方法制图规则和构造详图（筏形基础）
四、04G101-4 混凝土结构施工图平面整体表示方法制图规则和构造详图（现浇混凝土楼面与屋面板）
五、08G101-5 混凝土结构施工图平面整体表示方法制图规则和构造详图（箱形基础和地下室结构)
六、06G101-6 混凝土结构施工图平面整体表示方法制图规则和构造详图（独立基础、条形基础、桩基承台）
七、08G101-11 G101 系列图集施工常见问题答疑图解
八、06G901-1 混凝土结构施工钢筋排布规则与构造详图(现浇混凝土框架、剪力墙、框架-剪力墙)
九、09G901-2 混凝土结构施工钢筋排布规则与构造详图(现浇混凝土框
架、剪力墙、框架-剪力墙、框支剪力墙结构)
十、09G901-3 混凝土结构施工钢筋排布规则与构造详图(筏形基础、箱形基础、地下室结构、独立基础、条形基础、桩基承台)
十一、09G901-4 混凝土结构施工钢筋排布规则与构造详图(现浇砼楼面与屋面板)
十二、09G901-5 混凝土结构施工钢筋排布规则与构造详图（现浇混凝土板式楼梯)。

第一部分钢筋专业知识•第一单元基本知识及相关概念•第二单元平法识图（03G101）•第三单元 钢筋算法1.1一般知识1、钢筋种类:1.1 按照生产条件的不同分为：热轧钢筋、冷拉钢筋、热处理钢筋、冷拔低碳钢丝等。

1.1.1 热轧钢筋（普通钢筋）按照强度分为：Ⅰ、Ⅱ、Ⅲ、Ⅳ四个等级（Ⅰ、Ⅱ、Ⅲ、Ⅳ是罗马字母，读一、二、三、四）。

表示符号：1.1.2 冷拉钢筋（预应力钢筋）表示符号：2.1 按照外形一般分为：圆钢和螺纹钢钢筋一般表示法（钢筋信息）二级钢筋一级钢筋1.2钢筋一般表示法（图例）预应力钢筋表示法钢筋涉及概念λ混凝土保护层：纵向受力钢筋的外表面到截面边缘的垂直距离。

作用上升减缓、使纵筋与砼有较好的粘结。

加强混凝土和钢筋的粘结应力λ锚固：为了使钢筋不被拔出就必须有一定的埋入长度使得钢筋能通过粘结应力把拉拔传递给砼，此埋入长度即为锚固。

最小锚固长度：La;抗震锚固长度:Laeλ弯钩：为了保证可靠粘结与锚固光圆钢末端做成的弯钩，有90、135、 180 度。

λ弯曲调整值：钢筋弯曲时外侧伸长，内侧缩短，轴线长度不变。

因弯曲处形成圆弧而量尺寸又是延直线外，量外包尺寸，因此弯曲钢筋的量度尺寸大于下料尺寸，两者之间的差值叫弯曲调整值。

λ搭接：钢筋长度不够需要接长所发生的驳接，有绑扎搭接、焊接、机械连接。

钢筋绑扎搭接钢筋搭接图样常见钢筋混凝土构件•梁•柱•板•剪力墙•楼梯•基础梁分类•框架梁•屋面框架梁•非框架梁•悬挑梁梁内钢筋说明标注说明上图集中标注：•KL2(2A)中KL2为梁名称，2A表示两跨有一端悬臂；•Ф8@100/200（2）表示箍筋是一级钢直径是8加密区间距为100非加密区为200，肢数为2；•2Φ25表示2根二级、直径是25的通长筋；*4Φ10表示四根一级、直径是10的腰筋；•（4 Φ 12）表示4根一级、直径是12的架立筋；•（-0.100）表示梁顶标高；原位标注：•2Φ25+225+2ΦΦ22表示该处钢筋总信息为2根直径是25的加上2根直径是22的。

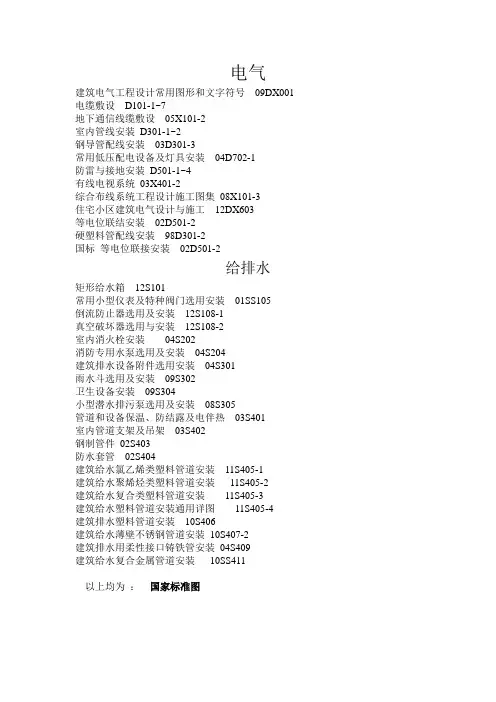

电气
建筑电气工程设计常用图形和文字符号09DX001 电缆敷设D101-1~7
地下通信线缆敷设05X101-2
室内管线安装D301-1~2
钢导管配线安装03D301-3
常用低压配电设备及灯具安装04D702-1
防雷与接地安装D501-1~4
有线电视系统03X401-2
综合布线系统工程设计施工图集08X101-3
住宅小区建筑电气设计与施工12DX603
等电位联结安装02D501-2
硬塑料管配线安装98D301-2
国标等电位联接安装02D501-2
给排水
矩形给水箱12S101
常用小型仪表及特种阀门选用安装01SS105
倒流防止器选用及安装12S108-1
真空破坏器选用与安装12S108-2
室内消火栓安装04S202
消防专用水泵选用及安装04S204
建筑排水设备附件选用安装04S301
雨水斗选用及安装09S302
卫生设备安装09S304
小型潜水排污泵选用及安装08S305
管道和设备保温、防结露及电伴热03S401
室内管道支架及吊架03S402
钢制管件02S403
防水套管02S404
建筑给水氯乙烯类塑料管道安装11S405-1
建筑给水聚烯烃类塑料管道安装11S405-2
建筑给水复合类塑料管道安装11S405-3
建筑给水塑料管道安装通用详图11S405-4
建筑排水塑料管道安装10S406
建筑给水薄壁不锈钢管道安装10S407-2
建筑排水用柔性接口铸铁管安装04S409
建筑给水复合金属管道安装10SS411
以上均为：国家标准图。

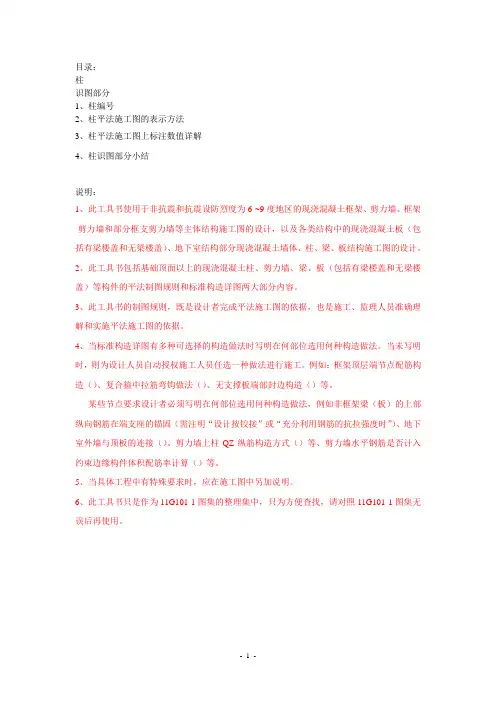

目录：柱识图部分1、柱编号2、柱平法施工图的表示方法3、柱平法施工图上标注数值详解4、柱识图部分小结说明：1、此工具书使用于非抗震和抗震设防烈度为6-~9度地区的现浇混凝土框架、剪力墙、框架-剪力墙和部分框支剪力墙等主体结构施工图的设计，以及各类结构中的现浇混凝土板（包括有梁楼盖和无梁楼盖）、地下室结构部分现浇混凝土墙体、柱、梁、板结构施工图的设计。

2、此工具书包括基础顶面以上的现浇混凝土柱、剪力墙、梁、板（包括有梁楼盖和无梁楼盖）等构件的平法制图规则和标准构造详图两大部分内容。

3、此工具书的制图规则，既是设计者完成平法施工图的依据，也是施工、监理人员准确理解和实施平法施工图的依据。

4、当标准构造详图有多种可选择的构造做法时写明在何部位选用何种构造做法。

当未写明时，则为设计人员自动授权施工人员任选一种做法进行施工。

例如：框架顶层端节点配筋构造（）、复合箍中拉筋弯钩做法（）、无支撑板端部封边构造（）等。

某些节点要求设计者必须写明在何部位选用何种构造做法，例如非框架梁（板）的上部纵向钢筋在端支座的锚固（需注明“设计按铰接”或“充分利用钢筋的抗拉强度时”）、地下室外墙与顶板的连接（）、剪力墙上柱QZ纵筋构造方式（）等、剪力墙水平钢筋是否计入约束边缘构件体积配筋率计算（）等。

5、当具体工程中有特殊要求时，应在施工图中另加说明。

6、此工具书只是作为11G101-1图集的整理集中，只为方便查找，请对照11G101-1图集无误后再使用。

柱：一、识图部分1、柱编号：注：以下定义仅作为对上图名词的解释（1）框架柱：框架柱就是在框架结构中承受梁和板传来的荷载，并将荷载传给基础，是主要的竖向受力构件。

（2）框支柱：因为建筑功能要求，下部大空间，上部部分竖向构件不能直接连续贯通落地，而通过水平转换结构与下部竖向构件连接。

当布置的转换梁支撑上部的剪力墙的时候，转换梁叫框支梁，支撑框支梁的柱子就叫做框支柱。

（3）芯柱：在砌块内部空腔中插入竖向钢筋并浇灌混凝土后形成的砌体内部的钢筋混凝土小柱。

文秘写作 16g101-1图集免费下载16G101-1图集免费下载，以下为目录：1、取消非抗震框架梁作法。

2、增加扁梁柱节点和构造。

2.1.4嵌固端的注写细化：a、不在基础顶面。

b、不在顶板。

3.2.2增加跨高比不小于5的LL按框架梁设计，代号为LLK。

3.2.3取消约束边缘构件非阴影区拉筋（或箍筋）的表达规定放在了3.2.4.3.2.4增加了非底部加强区构造边缘构件不设置外封闭箍的时候，墙身水平钢筋应按相应作法计入水平筋构造。

3.2.5增加LLK相应规定（在第8点）。

3.6.3为增项，一级墙水平施工缝作法。

表4.2.2增加了TZL（托柱梁）KBL（宽扁梁）。

附注3增加了L、JZL端部预定为铰接表充分利用钢筋时为Lg4.2.54.2.6增项，宽扁梁作法。

4.3.4扁梁注写方式。

取消4.6.2非抗震设计取消4.6.7KZL中托墙、柱区别。

5.2.2增加板考虑竖向地震时规定。

5.4其它增加板竖向地震规定5.4.1.增加5.4.3板、墙钢筋顶部搭接。

6.5其它6.5.1板考虑竖向地震。

6.5.2锚固搭接要求。

6.5.4在塔顶连接的搭接要求。

表7.1.2增加板阴角放射筋。

7.2.9增加悬挑板阴角附加钢筋。

7.2.10阳角附加筋增加详图。

受拉钢筋基本锚固长度2.同表述方式，取消非抗震名词。

la与laE都列表了修正系数根据实际情况调整。

ll、llE搭接长度也都列表了。

P69增加了K2伸上板面的作法。

P72增加水平变截后增厚长度的作法（二）连通法。

P73、74剪力墙竖向钢筋连接构造加了一页。

P76计入水平筋作法画法改变。

P77增加了构造边缘构件利用墙体水平钢筋的作法。

P78增加LL不同截面的详图。

P80LLK纵向箍筋的构造。

P83大于300小于800洞口补强作法不同。

P84增加上板小于下板时，梁上下锚固长度不同的算法。

P87、88、89取消原纵向钢筋弯拆要求增加非框架梁下部纵向钢筋弯锚构造。

P93、94增加框架扁梁中柱节点。

建筑工程工程结构剪力墙结构剪力墙平法施工制图规则03G101-1 P12这里我们只讲如何识图。

剪力墙平法施工平法施工图的表示方法：剪力墙平法施工图系在剪力墙平法布置图上采用列表注写方式或截面注写方式表达。

1、列表注写方式为表达清楚简便剪力墙可视为剪力墙柱、剪力墙身和剪力墙梁三部分构件构成。

列表注写方式，系分别在剪力墙柱表、剪力墙身表和剪力墙梁表，中对应于剪力墙平面布置图上的编号，用绘制截面配筋图并注写几何尺寸与配筋具体数值的方式，来表达剪力墙平法施工图。

（03G P19 20 3.2.6a 3.2.6b）①墙柱编号：见03G P12 3.2.2a②墙身编号：由墙身代号、序号及墙身所配置的水平与竖向分布钢筋的排数组成，其中，排数注写在括号内。

表达形式为：QXX （X排）③墙梁编号，由墙梁类型代号和序号组成，表达形式应符合表 3.2.2b 规定（P13）2、截面注写方式①原位注写方式，系在分标准层绘制的剪力墙平面布置图上，以直接在墙柱、墙身、墙梁上注写截面尺寸和配筋具体数值的方式来表达剪力墙平法施工图（P21 3.3.3）②选用适当比例原位放大绘制剪力墙平面布置图，其中对墙柱绘制配筋截面图；对所有墙柱、墙身、墙梁分别按第 3.2.2条一二三款规定进行编号（前面我们所讲的①②③）并分别在相应同编号墙柱、墙身、墙梁中选择一根墙柱、一道墙身、一根墙梁进行注写。

3、剪力墙洞口表示方法无论采用列表注写方式还是截面注写方式，剪力墙上洞口均可在剪力墙平面布置图上原位表达。

（如图3.2.6a和图3.3.3）洞口的具体表示方法①在剪力墙平面布置图上绘制洞口示意，并标注洞口中心位置的平面定位尺寸。

②在洞口中心位置标注：洞口编号、洞口几何尺寸、洞口中心相对标高、洞口每边补强钢筋四项内容关于洞口补强构造在后面在详细讲述。

一、剪力墙水平分布钢筋构造：受拉钢筋抗震锚固长度laE 及搭接长度llE 见03G图集P34HPB235钢筋为受拉时，端头必须做180°弯钩，弯钩平直段长度3d ，圆弧直径不应小于钢筋直径的 2.5倍即≥2.5d ，当为受压时，末端可不做弯钩。

山东大学陈青来答复03G101－1图集的问题●墙问题（1）：在03G101－1图集中剪力墙竖筋在顶端要求锚入板中有个锚固长度，当剪力墙顶有暗梁AL时，是否只需锚入AL够锚固长度即可？■答墙问题（1）：剪力墙竖向钢筋弯折伸入板内的构造不是“锚入板中”（因板不是墙的支座），而是完成墙与板的相互连接。

暗梁并不是梁（梁定义为受弯构件），它是剪力墙的水平线性“加强带”。

暗梁仍然是墙的一部分，它不可能独立于墙身而存在，所以，当墙顶有AL时，墙竖向钢筋仍然应弯折伸入板中。

●墙问题（2）：剪力墙钢筋、AL钢筋之间相互关系是怎样，图集中为什么不画出？端头直钩是从面筋上过，还是从下面过？直钩所在板中的位置是否有要求？在图集中剪力墙竖筋要求穿越AL，是否理解为剪力墙竖筋从AL钢筋中穿过，若这样剪力墙竖筋保护层又增加了一个AL钢筋直径？■答墙问题（2）：比较合适的钢筋绑扎位置是：（由外及内）第一层为墙水平钢筋（水平钢筋放在外侧施工方便），第二层为墙竖向钢筋及AL箍筋，第三层为AL纵向（水平）钢筋。

端头直钩与AL箍筋为同一层面，所以从面筋上过。

墙筋直钩在板中的位置要看板面标高与墙顶标高的关系（特殊情况下二者可能有较小的高差），当二者一平时，墙筋直钩位置在板的上部。

●梁问题（1）：03G101-1：平法梁纵筋伸入端柱支座长度的两种计算方法：以第54-55页为例，梁纵筋伸入端柱都有15d的弯锚部分，如果把它放在与柱纵筋同一个垂直层面上，会造成钢筋过密，显然是不合适的。

正如图上所画的那样，应该从外到内分成几个垂直层面来布置。

但是，在计算过程中，却可以有两种不同的算法，这两种算法都符合图集的规定；第一种算法，是从端柱外侧向内侧计算，先考虑柱纵筋的保护层，再按一定间距布置（计算）梁的第一排上部纵筋、第二排上部纵筋，再计算梁的下部纵筋，最后，保证最内层的下部纵筋的直锚长度不小于0.4laE；第二种算法，是从端柱内侧向外侧计算，先保证梁最内层的下部纵筋的直锚长度不小于0.4laE，然后依次向外推算，这样算下来，最外层的梁上部纵筋的直锚部分可能和柱纵筋隔开一段距离。
