数字电路第10章脉冲波形产生

pwm波形发生的基本原理PWM波形发生的基本原理PWM（脉宽调制）是一种用于生成脉冲波形的技术。

其基本原理是通过对逆变电路开关器件的通断进行控制，使输出端得到一系列幅值相等的脉冲，这些脉冲可以代替正弦波或所需要的波形。

一、PWM控制的基本原理PWM控制的基本原理是通过控制逆变电路开关器件的通断，使得输出端得到一系列幅值相等的脉冲。

这些脉冲的等值电压为正弦波形，所获得的输出平滑且低次谐波少。

在PWM控制中，按一定的规则对各脉冲的宽度进行调制，既可改变逆变电路输出电压的大小，也可改变输出频率。

这种调制方式使得PWM波形具有高精度、高稳定性和高可靠性。

二、PWM波形的生成PWM波形的生成通常需要以下几个步骤：1.产生参考信号：参考信号是一个与所需波形（如正弦波）相对应的信号。

这个信号可以是模拟信号或数字信号。

2.比较器：比较器用于比较参考信号和锯齿波信号。

当参考信号的值高于锯齿波信号时，比较器输出高电平；当参考信号的值低于锯齿波信号时，比较器输出低电平。

3.开关器件：根据比较器的输出，开关器件进行通断控制。

当比较器输出高电平时，开关器件导通；当比较器输出低电平时，开关器件断开。

4.滤波器：滤波器用于平滑PWM波形的输出，以减少谐波成分。

三、PWM波形的优点PWM波形具有以下优点：1.高精度：由于PWM波形的幅值相等，因此可以实现高精度的电压和频率控制。

2.高稳定性：PWM波形的输出不受温度、电压等环境因素的影响，因此具有高稳定性。

3.低噪声：由于PWM波形的脉冲宽度相等，因此具有较低的噪声。

4.易于数字化：PWM波形可以通过数字信号处理器（DSP）等数字器件实现，因此易于数字化。

四、PWM波形的应用PWM波形广泛应用于各种电子设备中，如电机控制、电源转换、音频放大等。

在电机控制中，PWM波形可以用于控制电机的速度和方向；在电源转换中，PWM波形可以用于实现高效的电能转换；在音频放大中，PWM波形可以用于产生高质量的音频信号。

数字电路课程教学大纲《数字电路》课程教学大纲课程编码：总学时：讲授/理论51学时适用专业：电子信息科学与技术先修课程：高等数学、大学物理、电路分析、模拟电子线路一、本课程地位、性质和任务《数字电路》是电子信息专业的主干课程，是一门重要的专业技术基础课。

《数字电路》与《模拟电子线路》一起，为理解现代电路结构、通信电子线路等硬件电路结构打下良好的基础。

通过本课程的学习，使使学生熟练掌握数字电路的基础理论知识，理解基本数字逻辑电路的工作原理，掌握数字逻辑电路的基本分析和设计方法，具有运用数字逻辑电路初步解决数字逻辑问题的能力。

同时也为以后专业课程的学习以及从事数字电子技术领域的工作打下扎实的理论基础。

二、课程教学的基本要求本课程是电信专业的一门重要的专业基础课程，通过本课程的学习，使学生熟悉数字电路的基础理论知识，理解基本数字逻辑电路的工作原理，掌握数字逻辑电路的基本分析和设计方法，具有应用数字逻辑电路，初步解决数字逻辑问题的能力。

三、课程学时分配、教学要求及主要内容(一) 课程学时分配一览表章节主要内容总学时学时分配讲授讨论习题实验其他第1章数制与码制 4 2 第2章逻辑代数基础 6 6 第3章门电路 6 6 第4章组合逻辑电路8 8第5章触发器 6 6第6章时序逻辑电路10 8第10章脉冲波形的产生与整形 4 4第11章数/模、模/数转换电路 4 4(二) 课程教学要求及主要内容第1章数制与码制教学目的和要求：本章介绍数制的概念、各种常用数制数的表示以及它们之间的转换；介绍真值与机器数、原码、反码、补码的概念，要求掌握三种码之间的转换、三种码进行数值运算时各自的优缺点以及运算方法；介绍信息编码的意义，掌握二进制码、循环码、标准ASCII码，认识循环码作为计数表示的优点、键盘各按键的ASCII码值。

教学重点和难点：带符号定点小数、整数的加减运算、ASCII码。

教学内容：1.1 概述（理解、熟练掌握）1.2 几种常见的数制（理解）1.3 不同数制间的转换（理解、熟练掌握）1.4 二进制算术运算（理解、熟练掌握）1.5 几种常见的编码：循环码、格雷码、BCD码、ASCII码（理解）第2章逻辑代数基础教学目的和要求：本章是本课程的基础和重点章节，逻辑代数是分析和设计数字电路的数学工具，本章主要介绍逻辑代数的公式、定理及逻辑函数的化简方法，要求掌握常用进制及其转换，基本和常用逻辑运算，逻辑代数的公式、定理，逻辑函数的公式、图形化简法，逻辑函数的各种表示方法及相互之间的转换。

第7章 时序逻辑电路【7-1】已知时序逻辑电路如图所示，假设触发器的初始状态均为0。

(1 )写出电路的状态方程和输出方程。

(2) 分别列出X =0和X =1两种情况下的状态转换表，说明其逻辑功能。

(3) 画出X =1时，在CP 脉冲作用下的Q 1、Q 2和输出Z 的波形。

1J 1KC11J 1KC1Q 1Q 2CPXZ1图解：1．电路的状态方程和输出方程n 1n2n 11n 1Q Q Q X Q +=+n 2n 11n 2Q Q Q ⊕=+ CP Q Q Z 21=2．分别列出X =0和X =1两种情况下的状态转换表，见题表所示。

逻辑功能为 当X =0时，为2位二进制减法计数器；当X =1时，为3进制减法计数器。

3．X =1时，在CP 脉冲作用下的Q 1、Q 2和输出Z 的波形如图(b)所示。

题表Q Q Z图(b)【7-2】电路如图所示，假设初始状态Q a Q b Q c =000。

(1) 写出驱动方程、列出状态转换表、画出完整的状态转换图。

(2) 试分析该电路构成的是几进制的计数器。

Q c图解：1．写出驱动方程1a a ==K J ncn a b b Q Q K J ⋅== n b n a c Q Q J = n a c Q K = 2．写出状态方程n a 1n a Q Q =+ n a n a n a n a n c n a 1n b Q Q Q QQ Q Q +=+ nc n a n c n b n a 1n b Q Q Q Q Q Q +=+3．列出状态转换表见题表，状态转换图如图(b)所示。

图7.2(b)表7.2状态转换表CP na nbc Q Q Q 0 0 0 0 1 0 0 1 2 0 1 0 3 0 1 1 4 1 0 0 5 1 0 16 0 0 0n4．由FF a 、FF b 和FF c 构成的是六进制的计数器。

【7-3】在二进制异步计数器中，请将正确的进位端或借位端（Q 或Q ）填入下表解：题表7-3下降沿触发 由 Q 端引出进位 由Q 端引出借位触发方式 加法计数器 减法计数器上升沿触发 由Q 端引出进位 由Q 端引出借位【7-4】电路如图(a)所示，假设初始状态Q 2Q 1Q 0=000。

10ns脉冲发生电路设计（原创实用版）目录1.引言2.10ns 脉冲发生器的重要性3.设计原理4.具体设计步骤5.设计验证6.结论正文【引言】脉冲发生器是一种能够产生电脉冲信号的电子设备，被广泛应用于通信、雷达、测量和控制等领域。

其中，10ns 脉冲发生器因其窄脉冲宽度和快速上升沿特性，成为了高速数字系统和通信系统的关键部件。

本文将对 10ns 脉冲发生电路的设计方法进行探讨。

【10ns 脉冲发生器的重要性】10ns 脉冲发生器在高速数字系统和通信系统中具有举足轻重的地位。

其窄脉冲宽度和快速上升沿特性可以提高系统的数据传输速率和通信效率，降低信号传输过程中的噪声和失真。

此外，10ns 脉冲发生器还可以用于精确测量和控制，为各类电子设备的高精度运行提供保障。

【设计原理】10ns 脉冲发生器的设计原理主要基于脉冲形成和脉冲放大两部分。

首先，通过设计脉冲形成电路，产生具有窄脉冲宽度和快速上升沿特性的脉冲信号。

然后，利用脉冲放大电路对脉冲信号进行放大，以满足系统中对信号幅度的要求。

【具体设计步骤】1.确定脉冲发生器的技术指标，包括脉冲宽度、上升沿时间、脉冲幅度等。

2.选择合适的脉冲形成器件，如触发器、门控器件等，设计脉冲形成电路。

3.设计脉冲放大电路，选用合适的放大器件，如运算放大器、差分对等，实现脉冲信号的放大。

4.对脉冲发生器电路进行调试和优化，以满足技术指标要求。

5.设计保护电路，如限幅、滤波等，提高脉冲发生器的稳定性和可靠性。

【设计验证】为了验证 10ns 脉冲发生器的性能，需要对脉冲发生器电路进行仿真和实验。

通过改变输入信号、电源电压等参数，观察脉冲发生器输出信号的波形、幅值等特性，确保其满足设计要求。

【结论】10ns 脉冲发生器在高速数字系统和通信系统中具有重要应用价值。

通过合理的设计原理和步骤，可以实现具有窄脉冲宽度和快速上升沿特性的高性能脉冲发生器。

脉冲波形的产生与变换脉冲信号是数字电路中最常用的工作信号。

脉冲信号的获得经常采用两种方法：一是利用振荡电路直接产生所需的矩形脉冲。

这一类电路称为多谐振荡电路或多谐振荡器；二是利用整形电路,将已有的脉冲信号变换为所需要的矩形脉冲。

这一类电路包括单稳态触发器和施密特触发器。

这些脉冲单元电路可以由集成逻辑门构成,也可以用集成定时器构成。

下面先来介绍由集成门构成的脉冲信号产生和整形电路。

9.1 多谐振荡器自激多谐振荡器是在接通电源以后,不需外加输入信号,就能自动地产生矩形脉冲波。

由于矩形波中除基波外,还含有丰富的高次谐波,所以习惯上又把矩形波振荡器叫做多谐振荡器。

多谐振荡器通常由门电路和基本的RC电路组成。

多谐振荡器一旦振荡起来后,电路没有稳态,只有两个暂稳态,它们在作交替变化,输出矩形波脉冲信号,因此它又被称作无稳态电路。

9.1.1门电路组成的多谐振荡器多谐振荡器常由TTL门电路和CMOS门电路组成。

由于TTL门电路的速度比CMOS门电路的速度快, 故TTL门电路适用于构成频率较高的多谐振荡器,而CMOS门电路适用于构成频率较低的多谐振荡器。

(1)由TTL门电路组成的多谐振荡器由TTL门电路组成的多谐振荡器有两种形式：一是由奇数个非门组成的简单环形多谐振荡器；二是由非门和RC延迟电路组成的改进环形多谐振荡器。

①简单环形多谐振荡器uo(a) (b)图9－1 由非门构成的简单环形多谐振荡器把奇数个非门首尾相接成环状,就组成了简单环形多谐振荡器。

图9－1（ａ）为由三个非门构成的多谐振荡器。

若uo的某个随机状态为高电平,经过三级倒相后,uo跳转为低电平,考虑到传输门电路的平均延迟时间tpd,uo输出信号的周期为6tpd。

图9－1（ｂ）为各点波形图。

简单环形多谐振荡器的振荡周期取决于tpd,此值较小且不可调,所以,产生的脉冲信号频率较高且无法控制,因而没有实用价值。

改进方法是通过附加一个RC延迟电路,不仅可以降低振荡频率,并能通过参数 R、C控制振荡频率。

《数字电子技术》目录第1章数制与编码1.1 数字电路基础知识1.1.1 模拟信号与数字信号1.1.2 数字电路的特点1.2 数制1.2.1 十进制数1.2.2 二进制数1.2.3 八进制数1.2.4 十六进制数1.3 数制转换1.3.1 二进制数与八进制数的相互转换1.3.2 二进制数与十六进制数的相互转换1.3.3 十进制数与任意进制数的相互转换1.4 二进制编码1.4.1 加权二进制码1.4.2 不加权的二进制码1.4.3 字母数字码1.4.4 补码1.5带符号二进制数的加减运算1.5.1 加法运算1.5.2 减法运算第2章逻辑门2.1 基本逻辑门2.1.1 与门2.1.2 或门2.1.3 非门2.2 复合逻辑门2.2.1 与非门2.2.2 或非门2.2.3 异或门2.2.4 同或门2.3 其它逻辑门2.3.1 集电极开路逻辑门2.3.2 集电极开路逻辑门的应用2.3.3 三态逻辑门2.4 集成电路逻辑门2.4.1 概述2.4.2 TTL集成电路逻辑门2.4.3 CMOS集成电路逻辑门2.4.4 集成逻辑门的性能参数2.4.5 TTL与CMOS集成电路的接口*第3章逻辑代数基础3.1 概述3.1.1 逻辑函数的基本概念3.1.2 逻辑函数的表示方法3.2 逻辑代数的运算规则3.2.1 逻辑代数的基本定律3.2.2 逻辑代数的基本公式3.2.3 摩根定理3.2.4 逻辑代数的规则3.3 逻辑函数的代数化简法3.3.1 并项化简法3.3.2 吸收化简法3.3.3 配项化简法3.3.4 消去冗余项法3.4 逻辑函数的标准形式3.4.1 最小项与最大项3.4.2 标准与或表达式3.4.3 标准或与表达式3.4.4 两种标准形式的相互转换3.4.5 逻辑函数表达式与真值表的相互转换3.5 逻辑函数的卡诺图化简法3.5.1 卡诺图3.5.2 与或表达式的卡诺图表示3.5.3 与或表达式的卡诺图化简3.5.4 或与表达式的卡诺图化简3.5.5 含无关项逻辑函数的卡诺图化简3.5.6 多输出逻辑函数的化简*第4章组合逻辑电路4.1 组合逻辑电路的分析4.1.1 组合逻辑电路的定义4.1.2 组合逻辑电路的分析步骤4.1.3 组合逻辑电路的分析举例4.2 组合逻辑电路的设计4.2.1 组合逻辑电路的一般设计步骤4.2.2 组合逻辑电路的设计举例4.3 编码器4.3.1 编码器的概念4.3.2 二进制编码器4.3.3 二－十进制编码器4.3.4 编码器应用举例4.4 译码器4.4.1 译码器的概念4.4.2 二进制译码器4.4.3 二－十进制译码器4.4.4 用译码器实现逻辑函数4.4.5 显示译码器4.4.6 译码器应用举例4.5 数据选择器与数据分配器4.5.1 数据选择器4.5.2 用数据选择器实现逻辑函数4.5.3 数据分配器4.5.4 数据选择器应用举例4.6 加法器4.6.1 半加器4.6.2 全加器4.6.3 多位加法器4.6.4 加法器应用举例4.6.5 加法器构成减法运算电路*4.7 比较器4.7.1 1位数值比较器4.7.2 集成数值比较器4.7.3 集成数值比较器应用举例4.8 码组转换电路4.8.1 BCD码之间的相互转换4.8.2 BCD码与二进制码之间的相互转换4.8.3 格雷码与二进制码之间的相互转换4.9 组合逻辑电路的竞争与冒险4.9.1 冒险现象的识别4.9.2 消除冒险现象的方法第5章触发器5.1 RS触发器5.1.1 基本RS触发器5.1.2 钟控RS触发器5.1.3 RS触发器应用举例5.2 D触发器5.2.1 电平触发D触发器5.2.2 边沿D触发器5.3 JK触发器5.3.1 主从JK触发器5.3.2 边沿JK触发器5.4 不同类型触发器的相互转换5.4.1 概述5.4.2 D触发器转换为JK、T和T＇触发器5.4.3 JK触发器转换为D触发器第6章寄存器与计数器6.1 寄存器与移位寄存器6.1.1 寄存器6.1.2 移位寄存器6.1.3移位寄存器应用举例6.2 异步N进制计数器6.2.1 异步n位二进制计数器6.2.2 异步非二进制计数器6.3 同步N进制计数器6.3.1 同步n位二进制计数器6.3.2 同步非二进制计数器6.4 集成计数器6.4.1 集成同步二进制计数器6.4.2 集成同步非二进制计数器6.4.3 集成异步二进制计数器6.4.4 集成异步非二进制计数器6.4.5 集成计数器的扩展6.4.6 集成计数器应用举例第7章时序逻辑电路的分析与设计7.1 概述7.1.1 时序逻辑电路的定义7.1.2 时序逻辑电路的结构7.1.3 时序逻辑电路的分类7.2 时序逻辑电路的分析7.2.1时序逻辑电路的分析步骤7.2.2 同步时序逻辑电路分析举例7.2.3 异步时序逻辑电路分析举例7.3 同步时序逻辑电路的设计7.3.1 同步时序逻辑电路的基本设计步骤7.3.2 同步时序逻辑电路设计举例第8章存储器与可编程器件8.1 存储器概述8.1.1 存储器的分类8.1.2 存储器的相关概念8.1.3 存储器的性能指标8.2 RAM8.2.1 RAM分类与结构8.2.2 SRAM8.2.3 DRAM8.3 ROM8.3.1 ROM分类与结构8.3.2 掩膜ROM8.3.3 可编程ROM8.3.4 可编程ROM的应用8.4 快闪存储器（Flash Memory）8.4.1 快闪存储器的电路结构8.4.2 闪存与其它存储器的比较8.5 存储器的扩展8.5.1 存储器的位扩展法8.5.2 存储器的字扩展法8.6 可编程阵列逻辑8.6.1 PAL的电路结构8.6.2 PAL器件举例8.6.3 PAL器件的应用8.7 通用阵列逻辑8.7.1 GAL的性能特点8.7.2 GAL的电路结构8.7.3 OLMC8.7.4 GAL器件的编程与开发8.8 CPLD、FPGA和在系统编程技术8.8.1 数字可编程器件的发展概况8.8.2数字可编程器件的编程语言8.8.3数字可编程器件的应用实例第9章D/A转换器和A/D转换器9.1 概述9.2 D/A转换器9.2.1 D/A转换器的电路结构9.2.2 二进制权电阻网络D/A转换器9.2.3 倒T型电阻网络D/A转换器9.2.4 D/A转换器的主要技术参数9.2.5 集成D/A转换器及应用举例9.3 A/D转换器9.3.1 A/D转换的一般步骤9.3.2 A/D转换器的种类9.3.3 A/D转换器的主要技术参数9.3.4 集成A/D转换器及应用举例第10章脉冲波形的产生与整形电路10.1 概述10.2 多谐振荡器10.2.1 门电路构成的多谐振荡器10.2.2 采用石英晶体的多谐振荡器10.3 单稳态触发器10.3.1 门电路构成的单稳态触发器10.3.2 集成单稳态触发器10.3.3 单稳态触发器的应用10.4 施密特触发器10.4.1 概述10.4.2 施密特触发器的应用10.5 555定时器及其应用10.5.1 电路组成及工作原理10.5.2 555定时器构成施密特触发器10.5.3 555定时器构成单稳态触发器10.5.4 555定时器构成多谐振荡器第11章数字集成电路简介11.1 TTL门电路11.1.1 TTL与非门电路11.1.2 TTL或非门电路11.1.3 TTL与或非门电路11.1.4 集电极开路门电路与三态门电路11.1.5 肖特基TTL与非门电路11.2 CMOS门电路11.2.1 概述11.2.2 CMOS非门电路11.2.3 CMOS与非门电路11.2.4 CMOS或非门电路11.2.5 CMOS门电路的构成规则11.3 数字集成电路的使用。

数字电子技术基础第五版期末知识点总结Company number：【WTUT-WT88Y-W8BBGB-BWYTT-19998】数电课程各章重点第一、二章 逻辑代数基础知识要点各种进制间的转换，逻辑函数的化简。

一、 二进制、十进制、十六进制数之间的转换；二进制数的原码、反码和补码 .8421码二、 逻辑代数的三种基本运算以及5种复合运算的图形符号、表达式和真值表：与、或、非三、 逻辑代数的基本公式和常用公式、基本规则逻辑代数的基本公式逻辑代数常用公式：吸收律：A AB A =+消去律：B A B A A +=+ A B A AB =+多余项定律：C A AB BC C A AB +=++反演定律：B A AB += B A B A •=+基本规则：反演规则和对偶规则，例1-5四、 逻辑函数的三种表示方法及其互相转换逻辑函数的三种表示方法为：真值表、函数式、逻辑图会从这三种中任一种推出其它二种，详见例1-7五、 逻辑函数的最小项表示法：最小项的性质；例1-8六、 逻辑函数的化简：要求按步骤解答1、利用公式法对逻辑函数进行化简2、利用卡诺图对逻辑函数化简3、具有约束条件的逻辑函数化简例1.1 利用公式法化简 BD C D A B A C B A ABCD F ++++=)( 解：BD C D A B A C B A ABCD F ++++=)(例 利用卡诺图化简逻辑函数 ∑=)107653()(、、、、m ABCD Y约束条件为∑8)4210(、、、、m解：函数Y 的卡诺图如下：第三章 门电路知识要点各种门的符号，逻辑功能。

一、三极管开、关状态1、饱和、截止条件：截止：T be V V <， 饱和：βCS BS B I I i =>2、反相器饱和、截止判断二、基本门电路及其逻辑符号与门、或非门、非门、与非门、OC 门、三态门、异或；传输门、OC/OD 门及三态门的应用三、门电路的外特性1、输入端电阻特性：对TTL 门电路而言，输入端通过电阻接地或低电平时，由于输入电流流过该电阻，会在电阻上产生压降，当电阻大于开门电阻时，相当于逻辑高电平。

第10章脉冲波形的产生与整形电路内容提要：本章主要介绍多谐振荡器、单稳态触发器和施密特触发器的电路结构、工作原理及其应用。

它们的电路结构形式主要有三种：门电路外接RC电路、集成电路外接RC电路和555定时器外接RC电路。

10.1概述导读:在这一节中，你将学习：⏹多谐振荡器的概念⏹单稳态触发器的概念⏹施密特触发器的概念在数字系统中，经常需要各种宽度和幅值的矩形脉冲。

如时钟脉冲、各种时序逻辑电路的输入或控制信号等。

有些脉冲信号在传送过程中会受到干扰而使波形变坏，因此还需要整形。

获得矩形脉冲的方法通常有两种：一种是用脉冲产生电路直接产生，产生脉冲信号的电路称为振荡器；另一种是对已有的信号进行整形，然后将它变换成所需要的脉冲信号。

典型的矩形脉冲产生电路有双稳态触发电路、单稳态触发电路和多谐振荡电路三种类型。

（1）双稳态触发电路又称为触发器，它具有两个稳定状态，两个稳定状态之间的转换都需要在外加触发脉冲的作用下才能完成。

（2）单稳态触发电路又称为单稳态触发器。

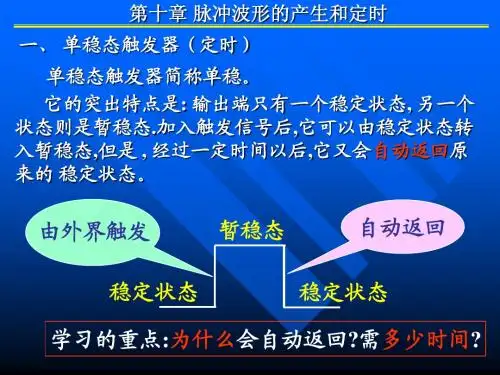

它只有一个稳定状态，另一个是暂时稳定状态（简称“暂稳态”），在外加触发信号作用下，可从稳定状态转换到暂稳态，暂稳态维持一段时间后，电路自动返回到稳态，暂稳态的持续时间取决于电路的参数。

（3）多谐振荡器能够自激产生连续矩形脉冲，它没有稳定状态，只有两个暂稳态。

其状态转换不需要外加触发信号触发，而完全由电路自身完成。

若对该输出波形进行数学分析，可得到许多各种不同频率的谐波，故称“多谐”。

脉冲整形电路能够将其它形状的信号，如正弦波、三角波和一些不规则的波形变换成矩形脉冲。

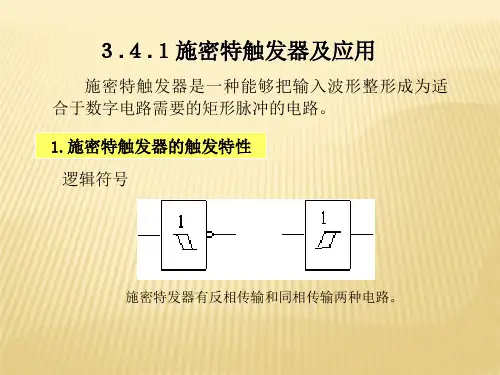

施密特触发器就是常用的整形电路，它利用其著名的回差电压特性来实现。

自测练习1．获得矩形脉冲的方法通常有两种：一种是（）；另一种是（）。

2．触发器有（）个稳定状态，分别是（）和（）。

3．单稳态触发器有（）个稳定状态。

4．多谐振荡器有（）个稳定状态。

10.2 多谐振荡器导读:在这一节中，你将学习：⏹ 门电路构成多谐振荡器的工作原理 ⏹ 石英晶体多谐振荡器电路及其优点 ⏹ 秒脉冲信号产生电路的构成方法多谐振荡器是一种无稳态电路，它不需外加触发信号，在电源接通后，就可自动产生一定频率和幅度的矩形波或方波。

脉冲信号怎么产生
 脉冲信号
 脉冲信号是一种离散信号，形状多种多样，与普通模拟信号（如正弦波）相比，波形之间在时间轴不连续（波形与波形之间有明显的间隔）但具有一定的周期性是它的特点。

最常见的脉冲波是矩形波（也就是方波）。

脉冲信号可以用来表示信息，也可以用来作为载波，比如脉冲调制中的脉冲编码调制（PCM），脉冲宽度调制（PWM）等等，还可以作为各种数字电路、高性能芯片的时钟信号。

 脉冲信号怎幺产生
 脉冲信号一般都是利用自激震荡的原理产生的，自激震荡电路是一个正反馈电路，它的输入信号由滤波电路产生。

 任何一个脉冲信号都有频率，知道它的频率可以调整滤波电路，使得滤波电路上得到的信号与脉冲信号的频率相同。

 这样经过正反馈放大最终得到一个与脉冲信号同频率的正弦波。

这个正弦波通过整形就可以达到所需要的脉冲信号，如方波、三角波、锯齿波，整形。
