半偏法测电阻练习题

半偏法电流表内阻题目一、在使用半偏法测量电流表内阻的实验中，以下哪项操作不是必需的？A. 调整电路，使电流表满偏B. 断开开关，将电流表半偏C. 使用高精度电阻箱作为并联电阻D. 改变电源电压，验证测量结果（答案）D二、半偏法测量电流表内阻的原理是基于什么物理定律？A. 欧姆定律B. 基尔霍夫定律C. 法拉第电磁感应定律D. 牛顿运动定律（答案）A三、在半偏法测量电流表内阻的实验中，若电流表内阻较小，为了减小误差，应采取什么措施？A. 增大电源电压B. 减小并联电阻的阻值C. 使用更高精度的电流表D. 增加串联电阻的阻值（答案）C四、以下哪项因素不会影响半偏法测量电流表内阻的准确性？A. 电源电压的稳定性B. 并联电阻的精度C. 电流表的量程D. 环境温度的变化（答案）C五、在半偏法测量电流表内阻的实验中，若并联电阻的阻值选择不当，可能会导致什么结果？A. 电流表损坏B. 测量结果偏大C. 测量结果偏小D. 无法完成测量（答案）B六、使用半偏法测量电流表内阻时，为了获得更准确的测量结果，应如何调整电路？A. 使电流表指针尽量偏转至满刻度B. 使电流表指针尽量偏转至中间刻度C. 使并联电阻的阻值尽量接近电流表内阻D. 使串联电阻的阻值尽量大（答案）C七、在半偏法测量电流表内阻的实验中，若电源电压波动较大，会对测量结果产生什么影响？A. 测量结果将偏大B. 测量结果将偏小C. 测量结果将不稳定D. 测量结果将不受影响（答案）C八、以下哪项不是半偏法测量电流表内阻的优点？A. 测量过程简单快捷B. 所需设备较少，成本较低C. 测量结果受电源电压影响较小D. 测量精度较高，适用于各种电流表（答案）D。

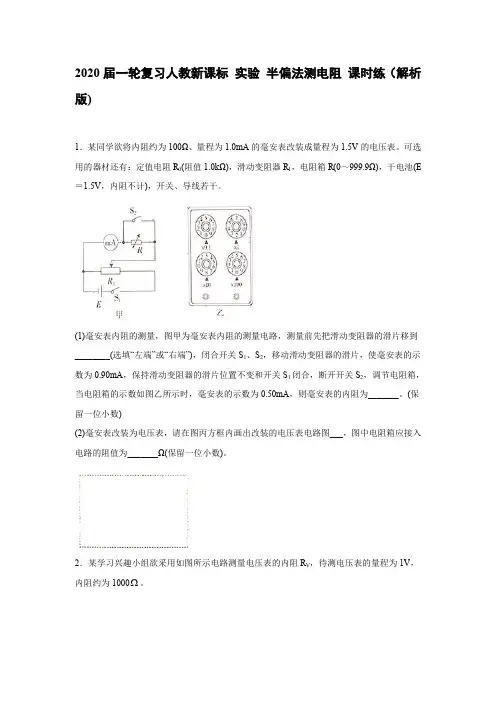

2020届一轮复习人教新课标实验半偏法测电阻课时练（解析版)1．某同学欲将内阻约为100Ω、量程为1.0mA的毫安表改装成量程为1.5V的电压表。

可选用的器材还有：定值电阻R0(阻值1.0kΩ)，滑动变阻器R1，电阻箱R(0～999.9Ω)，干电池(E ＝1.5V，内阻不计)，开关、导线若干。

(1)毫安表内阻的测量，图甲为毫安表内阻的测量电路，测量前先把滑动变阻器的滑片移到________(选填“左端”或“右端”)，闭合开关S1、S2，移动滑动变阻器的滑片，使毫安表的示数为0.90mA，保持滑动变阻器的滑片位置不变和开关S1闭合，断开开关S2，调节电阻箱，当电阻箱的示数如图乙所示时，毫安表的示数为0.50mA，则毫安表的内阻为_______。

(保留一位小数)(2)毫安表改装为电压表，请在图丙方框内画出改装的电压表电路图___，图中电阻箱应接入电路的阻值为_______Ω(保留一位小数)。

2．某学习兴趣小组欲采用如图所示电路测量电压表的内阻R V，待测电压表的量程为1V，内阻约为1000 。

(1)在备选的甲、乙两个滑动变阻器的铭牌上分别标有(200Ω 1A)、(10Ω 2A)，为尽可能提高测量精度且便于调节，滑动变阻器R 1应选用___________(填“甲”或“乙”)(2)同学们的实验步骤如下，请将步骤Ⅰ补充完整：Ⅰ.正确连接好电路后，在闭合开关之前，将滑动变阻器R 1的滑片移到_________(填“左端”或“右端”)Ⅱ.闭合开关S 1和S 2，调节R 1，使电压表指针指到1V 刻度处，Ⅲ.保持S 1闭合、变阻器R 1的滑片位置不变，断开S 2，调整电阻箱R 2的阻值，使电压表的指针指到0.5V 刻度处，此时电阻箱R 2的示数为990Ω。

(3)该电压表内阻的测量值为_____________Ω。

3．（1）如图，斜面与水平面之间的夹角为45︒，在斜面底端A 点正上方高度为6m 处的O 点，以1/m s 的速度水平抛出一个小球，飞行一段时间后撞在斜面上，这段飞行所用的时间为（210/g m s =）______________S .（2）某同学设计了如图所示的装置，利用米尺、秒表、轻绳、轻滑轮、轨道、滑块、托盘和砝码等器材来测定滑块和轨道间的动摩擦因数μ，滑块和托盘上分别放有若干砝码，滑块质量为M ，滑块上砝码总质量为m '，托盘和盘中砝码的总质量为m .实验中，滑块在水平轨道上从A 到B 做初速为零的匀加速直线运动，重力加速度g 取210/m s .①测量滑块的加速度a ，须测出它在A B 、间运动的位移x 与时间t ，则可计算a 的运动学公式是________________________.②据牛顿运动定律得到a 与m 的关系为:()()1g a m g M m m μμ'+=-++他想通过多次改变m ，测出相应的a 值，并利用上式来计算μ.若要求a 是m 的一次函数，必须使上式中的__________保持不变，实验中应将从托盘中取出的砝码置于______________.（3）某同学设计了如图丁所示的电路来测量一个量程为3V 的电压表的内电阻（几千欧），实验室提供直流电源的电动势为6V ，内阻忽略不计；①在该实验中，认为当变阻器的滑片P 不动时，无论电阻箱的阻值如何增减，aP 两点间的电压保持不变；请从下列滑动变阻器中选择最恰当的是：______________；A 变阻器()02000,0.1A A -ΩB 变阻器()020,1B A -ΩC 变阻器()05,1C A -Ω②连接好线路后，先将变阻器滑片P 调到最__________端，并将电阻箱阻值___________调到（填“0”或“最大”），然后闭合电键S ，调节P ，使电压表满偏，此后滑片P 保持不动； ③调节变阻箱的阻值，记录电压表的读数:最后将电压表读数的倒数1U -与电阻箱读数R 描点，并画出图己所示的图线，由图象得待测电压表的内阻值为_____________Ω。

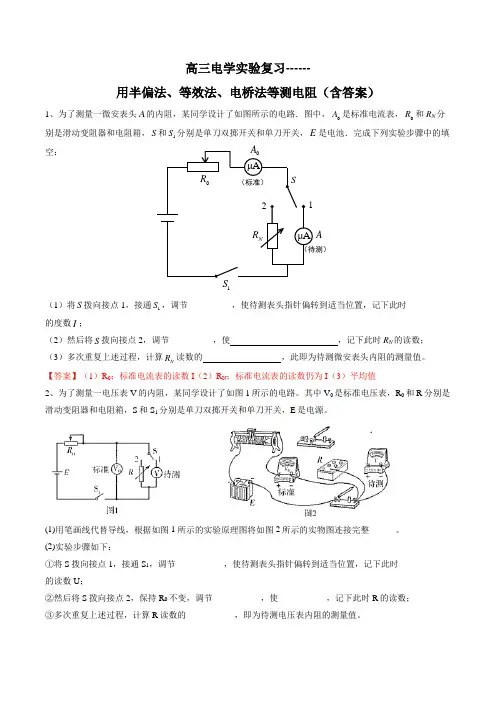

高三电学实验复习------用半偏法、等效法、电桥法等测电阻（含答案）1、为了测量一微安表头A 的内阻，某同学设计了如图所示的电路．图中，0A 是标准电流表，0R 和R N 分别是滑动变阻器和电阻箱，S 和1S 分别是单刀双掷开关和单刀开关，E 是电池．完成下列实验步骤中的填空：（1）将S 拨向接点1，接通1S ，调节__________，使待测表头指针偏转到适当位置，记下此时__________的度数I ；（2）然后将S 拨向接点2，调节__________，使 ，记下此时R N 的读数； （3）多次重复上述过程，计算N R 读数的 ，此即为待测微安表头内阻的测量值。

【答案】（1）R 0；标准电流表的读数I （2）R N ；标准电流表的读数仍为I （3）平均值2、为了测量一电压表V 的内阻，某同学设计了如图1所示的电路。

其中V 0是标准电压表，R 0和R 分别是滑动变阻器和电阻箱，S 和S 1分别是单刀双掷开关和单刀开关，E 是电源。

(1)用笔画线代替导线，根据如图1所示的实验原理图将如图2所示的实物图连接完整______。

(2)实验步骤如下：①将S 拨向接点1，接通S 1，调节___________，使待测表头指针偏转到适当位置，记下此时___________的读数U ；②然后将S 拨向接点2，保持R 0不变，调节___________，使___________，记下此时R 的读数； ③多次重复上述过程，计算R 读数的___________，即为待测电压表内阻的测量值。

A(a)(3)实验测得电压表的阻值可能与真实值之间存在误差，除偶然误差因素外，还有哪些可能的原因，请写出其中一种可能的原因：___________。

【答案】（1）（2）R0；标准电压表V0；R；标准电压表V0的读数仍为U；平均值（3）电阻箱阻值不连接，电流通过电阻发热导致电阻阻值发生变化，电源连续使用较长时间，电动势降低，内阻增大等。

2023届高三物理一轮复习重点热点难点专题特训专题56 半偏法测电表内阻和电表校准特训目标特训内容目标1半偏法测电流表内阻（1T—4T）目标2半偏法测电压表内阻（5T—8T）目标3电表的校准（9T—12T）一、半偏法测电流表内阻1．某探究小组为了研究用“半偏法”测电阻和改装电表，先用“半偏法”测量程为150μA的电流表A的内阻，后将电流表A改装成电压表：（1）某同学首先采用如图甲所示的实验电路测量该电流表A的内阻R g，图中R0为滑动变阻器、R为电阻箱。

他按电路图连接好电路，将R0的阻值调到最大，闭合开关S1后，他应该正确操作的步骤是____（选出下列必要的步骤，并将其序号排序）。

A．记下R的阻值B．调节R0的阻值，使电流表的指针偏转到满刻度C．闭合S2，调节R0和R的阻值，使电流表的指针偏转到满刻度的一半D．闭合S2，保持R0不变，调节R的阻值，使电流表的指针偏转到满刻度的一半（2）如果按正确操作步骤测得电阻箱R的阻值为100Ω，则安培表的内阻Rg=___________Ω；与电流表内阻的真实值Rg′相比，Rg___________Rg′（填“>”、“=”或“<”）；（3）将上述电流表A改装成量程为3V的电压表，则需将电流表与阻值为___________Ω的电阻串联。

用它来测量电压时，表盘指针位置如图乙所示，此时电压表的读数大小为___________V 。

【答案】 BDA 100 < 19900 2.80【详解】（1）[1]按电路图连接好电路，将R 0的阻值调到最大，闭合开关S 1后，调节R 0的阻值，使电流表的指针偏转到满刻度；闭合S 2，保持R 0不变，调节R 的阻值，使电流表的指针偏转到满刻度的一半，记下R 的阻值；安培表的内阻等于R 的阻值。

所以正确操作的步骤是BDA 。

（2）[2]由上分析可知，当F 中记录的R 阻值为100Ω，则被测电流表的内阻g R 的测量值也为100Ω。

半偏法测电阻学校:___________姓名：___________班级：___________考号：___________一、单选题1．如图，为半偏法测电压表内阻的电路图，测量的过程包含以下几个主要的步骤：①调节R1滑片位置，让电压表满偏；①保持R1滑片位置不变，调节R2大小，让电压表半偏；①调节R1滑片到最左端，调节R2=0，闭合开关S①此时R2读数即为电压表内阻测量值；以上步骤，合理的顺序时（）A．①①①①B．①①①①C．①①①①D．①①①①【答案】B【解析】【分析】【详解】为了保护电路和元件应先调节R1滑片到最左端，调节R2=0，闭合开关S，然后调节R1滑片位置，让电压表满偏；为了保证并联部分电压近似不变，保持R1滑片位置不变，调节R2大小，让电压表半偏；此时R2读数即为电压表内阻测量值．故应选：B．二、实验题2．电压表满偏时通过该表的电流是半偏时通过该表电流的两倍。

某同学利用这一事实测盘电压表的内阻（半偏法）。

实验室提供的器材如下：待测电压表V（量程3V．内阻约为3000Ω），电阻箱R0（最大组值为99999.9Ω），滑动变阻器R1（最大阻值100Ω，额定电流2A）。

电源E（电动势6V，内阻不计），开关两个，导线若干。

（1）虚线框内为该同学设计的测量电压表内阻的电路图的一部分。

将电路图补充完整_______。

（2）将这种方法测出的电压表内阻记为R'v．则R'v=______。

与电压表内阻的真实值R v相比，R'v____Rv．（选填“＞““=”或“＜“）【答案】R0＞【解析】【详解】（1）[1]．待测电压表电阻（3000欧姆）远大于滑动变阻器R1的电阻值（100欧姆），故滑动变阻器R1采用分压式接法；电路图如图所示：（2）[2][3]．根据设计的电路进行的实验步骤是：移动滑动变阻器的滑片，以保证通电后电压表所在的支路分压最小；闭合开关s1、s2，调节R1，使电压表的指针满偏；保持滑动电阻器滑片位置不变，断开s2，调节电阻箱R0，使电压表的指针半偏；读取电阻箱所示的电阻值，此即为测得的电压表内阻；电压表串联电阻箱后认为电压不变，而实际该支路电压变大，则电阻箱分压大于计算值，则会引起测量值的偏大，故R v ＜R v ′3．某小组要测量1A μ微安表的内阻，选用的器材有：待测微安表1A μ（量程0~200A μ，内阻约几百欧）；微安表2A μ（量程0~300A μ，内阻约几百欧）；电压表V （量程0~3V ，内阻约为3kΩ）；滑动变阻器R 1（阻值0~10Ω）；滑动变阻器R 2（阻值0~20kΩ）；电阻箱R 0（阻值0~9999Ω）；电源（电动势3V ，内阻不计）；导线和开关若干。

测电阻1、用伏安法测量一定值电阻，实验器材如下：(A)待测量电阻Rx(约30kΩ，1W)；(B)直流电流表(量程0～500μA，内阻约300Ω)；(C)直流电压表(量程0～15V，内阻约30kΩ)；(D)直流稳压电源(输出电压20V)；(E)滑动变阻器(0～2kΩ，0.3A)；(F)开关、导线等。

2．用伏安法测金属电阻Rx(约为5 Ω)的值，已知电流表内阻为1 Ω，量程约为0.6 A，电压表内阻为几千欧，量程约为3 V，电源电动势为9 V，滑动变阻器的阻值为0～6 Ω，额定电流为5 A，试画出测量Rx的原理图．（若其他条件不变，滑动变阻器改为0～20Ω）3：欲用伏安法测定一段阻值约为5Ω左右的电阻，要求测量结果尽量准确现备有以下器材：A、电池组（3V，内阻1Ω)B、电流表（0—3A，内阻0.0125Ω）C、电流表（0—0.6A，内阻0.125Ω）D、电压表（0—3V，内阻3KΩ）E、电压表（0—15V，内阻15KΩ）F、滑动变阻器（0—20Ω，额定电流1A）G、滑动变阻器（0—2000Ω，额定电流0.3A）H、电键、导线⑴上述器材中应选用（填各器材字母代号）⑵实验电路应采用电流表接法⑶为使通过待测金属导线的电流强度能在0—0.5A范围内改变,请按要求画出测量待测金属导线电阻Rx的电路图4、用伏安法测量定值电阻的阻值，备用器材如下：待测电阻Rx (阻值约为25KΩ)电流表A1 (量程100μA，内阻约为2KΩ)电流表A2 (量程500μA，内阻约为300Ω)电路表A3 （量程3mA，内阻约为20Ω）电压表V1 (量程10V，内阻约为100 kΩ)电压表V2 (量程50V，内阻约为500 kΩ)电源E (电动势15V，允许通过的最大电流1A)滑动变阻器R (最大阻值3 kΩ)电键S，导线若干为了尽量减小实验误差，要求测多组数据。

(1)电流表应选_________，电压表应选__________。

(2)画出实验电路图。

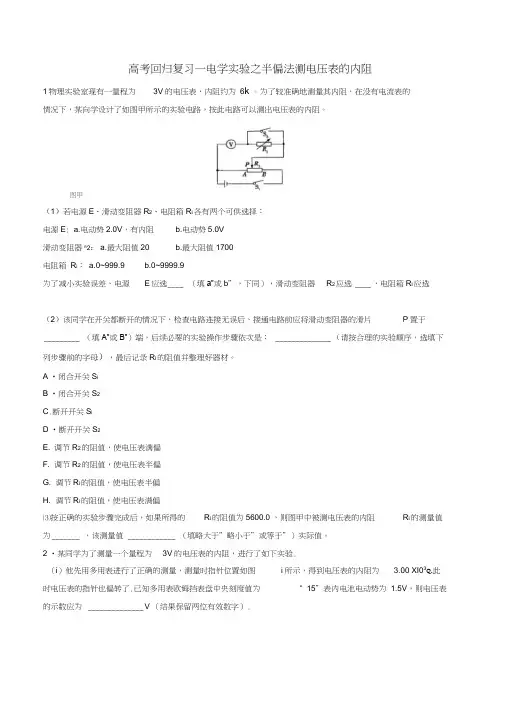

高考回归复习一电学实验之半偏法测电压表的内阻1物理实验室现有一量程为3V的电压表，内阻约为6k 。

为了较准确地测量其内阻，在没有电流表的情况下，某向学设计了如图甲所示的实验电路，按此电路可以测出电压表的内阻。

图甲（1）若电源E、滑动变阻器R2、电阻箱R i各有两个可供选择：电源E: a.电动势2.0V，有内阻 b.电动势5.0V滑动变阻器R2： a.最大阻值20 b.最大阻值1700电阻箱R i： a.0~999.9 b.0~9999.9为了减小实验误差，电源E应选____ （填a”或b”，下同），滑动变阻器R2应选 ____ ，电阻箱R i应选（2）该同学在开关都断开的情况下，检查电路连接无误后，接通电路前应将滑动变阻器的滑片P置于_________ （填A”或B”）端，后续必要的实验操作步骤依次是：______________ （请按合理的实验顺序，选填下列步骤前的字母），最后记录R i的阻值并整理好器材。

A •闭合开关S iB •闭合开关S2C.断开开关S iD •断开开关S2E. 调节R2的阻值，使电压表满偏F. 调节R2的阻值，使电压表半偏G. 调节R i的阻值，使电压表半偏H. 调节R i的阻值，使电压表满偏⑶按正确的实验步骤完成后，如果所得的R i的阻值为5600.0 ，则图甲中被测电压表的内阻R i的测量值为_______ ，该测量值____________ （填略大于”略小于”或等于”）实际值。

2 •某同学为了测量一个量程为3V的电压表的内阻，进行了如下实验.（i）他先用多用表进行了正确的测量，测量时指针位置如图i所示，得到电压表的内阻为 3.00 XI03Q,此时电压表的指针也偏转了.已知多用表欧姆挡表盘中央刻度值为“ 15”表内电池电动势为 1.5V，则电压表的示数应为______________ V （结果保留两位有效数字）.（2）为了更准确地测量该电压表的内阻R v,该同学设计了图2所示的电路图，实验步骤如下：A •断开开关S,按图2连接好电路；B. 把滑动变阻器R的滑片P滑到b端；C. 将电阻箱R o的阻值调到零；D •闭合开关S;巳移动滑动变阻器R的滑片P的位置，使电压表的指针指到3V的位置；F. 保持滑动变阻器R的滑片P位置不变，调节电阻箱R o的阻值使电压表指针指到 1.5V，读出此时电阻箱R o的阻值，此值即为电压表内阻R v的测量值；G. 断开开关S.实验中可供选择的实验器材有：a. 待测电压表b. 滑动变阻器：最大阻值2000 Qc. 滑动变阻器：最大阻值10 Qd. 电阻箱：最大阻值9999.9 9阻值最小改变量为0.1 Qe. 电阻箱：最大阻值999.9 9阻值最小改变量为0.1 9f .电池组：电动势约6V，内阻可忽略g.开关，导线若干按照这位同学设计的实验方法，回答下列问题：①要使测量更精确，除了选用电池组、导线、开关和待测电压表外，还应从提供的滑动变阻器中选用____ （填“b或“c），电阻选用__ （填“d” “e）'.R R②电压表内阻的测量值R测和真实值R真相比，R测R真（填、”或N”）；若R v越大，则———真越—R真—（填大”或小”）3.某同学利用图甲所示电路测量一量程为3mA的直流电流表的内阻R A（约为110 9）提供的实验器材有：A .直流电源（电动势为1V，内阻不计）；B.电阻箱（0~999.9 9）c.滑动变阻器（o~5 Q额定电流为3A）；D •滑动变阻器（0~50 0额定电流为1A）。

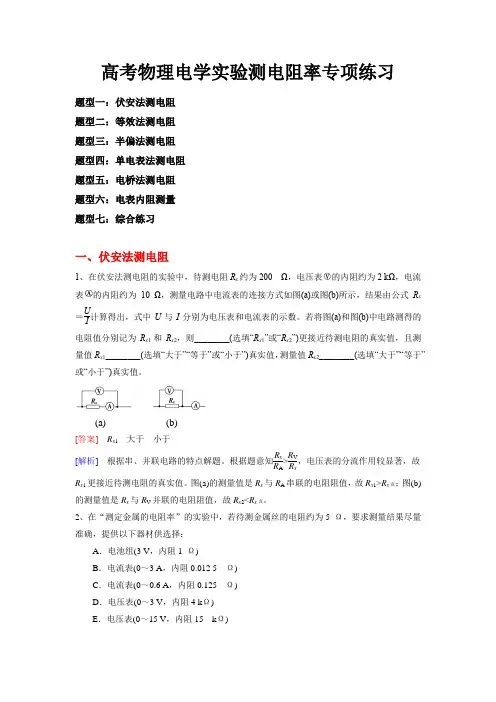

高考物理电学实验测电阻率专项练习题型一：伏安法测电阻 题型二：等效法测电阻 题型三：半偏法测电阻 题型四：单电表法测电阻 题型五：电桥法测电阻 题型六：电表内阻测量 题型七：综合练习一、伏安法测电阻1、在伏安法测电阻的实验中，待测电阻R x 约为200 Ω，电压表的内阻约为2 kΩ，电流表的内阻约为10 Ω，测量电路中电流表的连接方式如图(a)或图(b)所示，结果由公式R x＝UI 计算得出，式中U 与I 分别为电压表和电流表的示数。

若将图(a)和图(b)中电路测得的电阻值分别记为R x 1和R x 2，则________(选填“R x 1”或“R x 2”)更接近待测电阻的真实值，且测量值R x 1________(选填“大于”“等于”或“小于”)真实值，测量值R x 2________(选填“大于”“等于”或“小于”)真实值。

(a) (b)[答案] R x 1 大于 小于[解析] 根据串、并联电路的特点解题。

根据题意知R x R A >R VR x ，电压表的分流作用较显著，故R x 1更接近待测电阻的真实值。

图(a)的测量值是R x 与R A 串联的电阻阻值，故R x 1>R x 真；图(b)的测量值是R x 与R V 并联的电阻阻值，故R x 2<R x 真。

2、在“测定金属的电阻率”的实验中，若待测金属丝的电阻约为5 Ω，要求测量结果尽量准确，提供以下器材供选择：A ．电池组(3 V ，内阻1 Ω)B ．电流表(0～3 A ，内阻0.012 5 Ω)C ．电流表(0～0.6 A ，内阻0.125 Ω)D ．电压表(0～3 V ，内阻4 k Ω)E ．电压表(0～15 V ，内阻15 k Ω)F ．滑动变阻器(0～20 Ω，允许最大电流1 A)G ．滑动变阻器(0～2 000 Ω，允许最大电流0.3 A)H ．开关、导线若干(1)实验时应从上述器材中选用________________(选填仪器前的字母代号)．(2)测电阻时，电流表、电压表、待测金属丝电阻R x 在组成测量电路时，应采用电流表________(选填“外”或“内”)接法，待测金属丝电阻的测量值比真实值偏__________(选填“大”或“小”)．(3)若用螺旋测微器测得金属丝的直径d 的读数如图所示，则读数为________mm. (4)若用L 表示金属丝的长度，d 表示直径，测得电阻为R ，请写出计算金属丝电阻率的表达式ρ＝________．解析：(1)电池组电压是3 V ，流过金属丝的最大电流I m ＝Er ＋R x＝0.5 A ，故电流表选C ，电压表选D ；滑动变阻器选最大阻值小的，便于调节，故选F ；另外要选导线、开关．(2)因为R x R A ＝40，R VR x＝800，故电流表选择外接法，外接法测量值偏小．(3)根据螺旋测微器的读数规则知，读数是0.5 mm ＋40.0×0.01 mm ＝0.900 mm. (4)由于R ＝ρL S ＝ρ4L πd 2，解得ρ＝πRd 24L.答案：(1)ACDFH (2)外 小 (3)0.900 (4)πRd 24L3、在“测定金属的电阻率”实验中，所用测量仪器均已校准．待测金属丝接入电路部分的长度约为50 cm.(1)用螺旋测微器测量金属丝的直径，其中某一次测量结果如图所示，其读数应为____________mm(该值接近多次测量的平均值).(2)用伏安法测金属丝的电阻R x .实验所用器材为：电池组(电动势3 V ，内阻约1 Ω)、电流表(内阻约0.1 Ω)、电压表(内阻约3 k Ω)、滑动变阻器R (0～20 Ω，额定电流2 A)、开关、导线若干．某小组同学利用以上器材正确连接好电路，进行实验测量，记录数据如下：).x(3)如图丙所示是测量R x的实验器材实物图，图中已连接了部分导线，滑动变阻器的滑片P置于变阻器的一端．请根据(2)所选的电路图，补充完成图中实物间的连线，并使闭合开关的瞬间，电压表或电流表不至于被烧坏．(4)这个小组的同学在坐标纸上建立U、I坐标系，如图丁所示，图中已标出了与测量数据对应的4个坐标点．请在图中标出第2、4、6次测量数据的坐标点，并描绘出U－I图线．由图线得到金属丝的阻值R x＝____________Ω(保留2位有效数字).(5)根据以上数据可以估算出金属丝电阻率约为____________(填选项前的符号).A．1×10－2Ω·m B．1×10－3Ω·mC．1×10－6Ω·m D．1×10－8Ω·m(6)任何实验测量都存在误差．本实验所用测量仪器均已校准，下列关于误差的说法中正确的选项是__________(有多个正确选项).A．用螺旋测微器测量金属丝直径时，由于读数引起的误差属于系统误差B．由于电流表和电压表内阻引起的误差属于偶然误差C ．若将电流表和电压表的内阻计算在内，可以消除由测量仪表引起的系统误差D ．用U －I 图象处理数据求金属丝电阻可以减小偶然误差答案：(1)0.397(0.395～0.399均正确) (2)甲 (3)如图(a)所示 (4)如图(b)所示 4.4(4.3～4.7) (5)C (6)CD解析：(1)螺旋测微器的读数原则为固定刻度＋可动刻度×分度值＝0＋39.7×0.01 mm ＝0.397 mm.(2)由记录数据知，若采用乙图限流电路，则当U ＝0.10 V ，I ＝0.020 A 时，滑动变阻器须串入的电阻约为145 Ω，大于滑动变阻器的最大阻值20 Ω，所以实验中滑动变阻器R 应采用分压式连接，故他们采用甲图电路．(3)实物连接图见答案，连线时要注意： ①电压表的正、负接线柱不要接反；②滑动变阻器中滑片P 的位置应使最初R x 两端电压为零． (4)U －I 图线见答案．求出图线斜率即R x 的阻值． (5)R ＝ρL S ，则ρ＝S L ·R ＝π⎝⎛⎭⎫d 22LR ≈1.0×10－6 Ω·m.(6)系统误差是实验原理、实验方法不完善、测量工具不精密等因素造成的误差．偶然误差是人为、环境等偶然因素造成的误差．故读数引起的误差属偶然误差，而电表的内阻引起的误差是系统误差，A 、B 错误；把电表内阻计算在内，完善了实验方案，可消除这一因素引起的系统误差，C 正确；用多次测量求平均值的方法，可减小偶然误差，D 正确．4、(2018·河南郑州模拟)在“测定金属丝的电阻率”实验中,所用的测量仪器均已校准,待测金属丝接入电路部分的长度约为50 cm 。

半偏法测电阻练习题一、选择题1. 在半偏法测量电阻的过程中，下列哪种仪器是必需的？A. 电阻箱B. 电压表C. 电流表D. 正确答案是ABC2. 在半偏法测量电阻时，下列哪个选项描述了正确的连接方式？A. 将电压表并联在待测电阻两端，电流表串联在待测电阻的一端B. 将电流表并联在待测电阻两端，电压表串联在待测电阻的一端C. 将电阻箱并联在待测电阻两端，电流表串联在待测电阻的一端D. 将电阻箱串联在待测电阻两端，电流表并联在待测电阻的一端正确答案是A3. 在使用半偏法测量电阻时，电阻箱的内阻对测量结果有什么影响？A. 内阻越大，测量误差越小B. 内阻越大，测量误差越大C. 内阻不影响测量结果D. 正确答案不包含在选项中4. 在半偏法测量电阻时，下列哪个选项描述了正确的步骤？A. 先调节电流表，再调节电压表，最后调节电阻箱B. 先调节电压表，再调节电流表，最后调节电阻箱C. 先调节电阻箱，再调节电流表，最后调节电压表D. 先调节电阻箱，再调节电压表，最后调节电流表正确答案是C1. 在半偏法测量电阻时，电流表的量程应大于待测电阻的额定电流。

正确错误2. 半偏法测量电阻的原理是通过测量电路中的电压和电流来计算电阻值。

正确错误3. 在半偏法测量电阻时，电压表应并联在待测电阻的两端。

正确错误4. 在半偏法测量电阻时，电阻箱的内阻越大，测量结果越准确。

正确错误1. 请解释半偏法测量电阻的原理，并列举实际应用场景。

半偏法测量电阻的原理是通过沿待测电阻流过一个恒定电流，测量其两端的电压来计算电阻值。

通过施加一定大小的电流，并测量电阻两端的电压，可以通过欧姆定律计算出电阻值。

半偏法测量电阻适用于各种电子电路中对电阻进行测量的场景，如电子元器件的质量检测、电路分析等。

2. 在半偏法测量电阻时，为什么电压表应并联在待测电阻的两端？电压表并联在待测电阻的两端可以直接测量电阻两端的电压，从而计算出电阻值。

并联连接方式使得电压表的内部阻抗很大，不会对电阻测量产生较大的影响。

半偏法测电阻练习题完整版本半偏法测电阻练习题1、把电流表改装成电压表的实验中，所用电流表G的满偏电流I g为200μA，内阻估计在400～600Ω之间．①按图(a)测定电流表G的内阻R g，需要选用合适的器材，现有供选用的器材如下：(A)滑动变阻器(阻值范围0—200Ω)(B)滑动变阻器(阻值范围0～175Ω)(C)电阻箱(阻值范围0—999Ω)(D)电阻箱(阻值范围0～99999Ω)(E)电源(电动势6V，内阻0．3Ω)(F)电源(电动势12V，内阻0．6Ω)按实验要求，R最好选用______，R′最好选用_______，E最好选用_______．(填入选用器材的字母代号)②假定由上述步骤已测出电流表内阻R g==500Ω，现在通过串联一个24．5kΩ的电阻把它改装成为一个电压表，此电压表的量程为μ,欲将此表改3、在把电流表改装为电压表的实验中,实验所用的电流表满刻度电流为200A装成量程为2V的电压表。

(1)为测出电流表的内阻,采用如图所示的电路原理图。

请将以下各实验步骤填写完整。

①依照电路原理图将实物连接成实验线路,开始时两电键均断开。

②将R阻值调至最大,闭合电键_________,调节________的阻值,使电流表达到满刻度。

③闭合_________,调节R'的阻值使电流表达到___________。

④读出R'的读数,即为电流表的内阻。

(2)实验完毕时,两个电阻箱读数如下图所示,则电流表内阻r=____Ω.这种方法测出的电流g表的内阻r比它的真实值_______(选填＂偏g大＂、＂偏小＂或＂相等＂)4、(1)为了测定电压表Vx的内阻，采用了如图所示的电路．其中：V x是待测电压表，量程3V，内阻约3kΩ；V是标准电压表，量程2V，内阻约2kΩ；R1是电阻箱，阻值范围是0—9999．9Ω；R2是滑动变阻器；R3是保护电阻；E是电池组，电动势6V，内阻不计；S1是单刀单掷开关，S2是单刀双掷开关．①实验步骤如下：(a)根据电路图，将器材正确地连接成实验电路．(b)将开关S2扳到连接点a处，接通开关S1，调节滑动变阻器R 2，使电压表V 的读数是1.50V(c)断开开关S 1，将开关S 2扳到连接点b 处，接通开关S 1，保持__________不变，调节_______________使电压表V 的读数是______________V ，则可以认为电阻箱R 1的阻值就等于电压表V x 的内阻．(d)若此时电阻箱R 1各旋钮的位置如图所示，则电阻箱R 1的阻值是__________Ω，即为待测电压表V x 的内阻．②用本实验方法测得的电压表V x 的内阻值与电压表Vx 内阻的真实值相比较，测量值_________(填序号)． A ．偏大 B ．偏小 C ．准确⑧上述实验中，闭合开关S 1和S 2后(先闭合S 2后闭合S 1)，无论怎样调节电阻箱R 1和滑动变阻器R 2，都要保证两个电压表的安全．在下面提供的四个电阻中，保护电阻R 3应选用____________(填序号)。

《半偏法测定电表内阻》一、实验题1.用半偏法测定电流表G的内阻的实验中，如图：(1)实验电路连接好后，主要操作步骤如下：(把未完整的操作步骤填写完整)①接通S1，调节R1，使电流表G指针偏转到满刻度；②再接通S2，保持阻值不变，调节______，使电流表G指针偏转到满刻度的一半；③读出R2的阻值，即认为电流表的内阻r g=______(2)此电路测量出的电流表的内阻比真实值______(填“大”“小”)(3)为了减少误差，电源电动势应尽量选______(填“大”“小”)一点好。

2.某同学想将满偏电流I g=100μA、内阻未知的微安表改装成电压表。

(1)该同学设计了图甲所示电路测量该微安表的内阻，所用电源的电动势为4V。

请帮助该同学按图甲所示电路完成实物图乙的连接。

(2)该同学先闭合开关S1，调节R2的阻值，使微安表的指针偏转到满刻度；保持开关S1闭合，再闭合开关S2，保持R2的阻值不变，调节R1的阻值，当微安表的指针偏转到满刻度的2时，R1的阻3值如图丙所示，则该微安表内阻的测量值R g=__________Ω，该测量值__________(填“大于”“等于”或“小于”)真实值。

(3)若要将该微安表改装成量程为1V的电压表，需__________(填“串联”或“并联”)阻值R0=__________Ω的电阻。

3.电学实验补充题把电流表改装成电压表的实验中，所用电流表G的满偏电流I g为200μA，内阻r g估计在400Ω−600Ω之间．现用如图1的电路测定电流表的内阻r g，其供选用的器材如下：A.滑动变阻器(阻值范围0～200Ω)B.滑动变阻器(阻值范围0～40KΩ)C.滑动变阻器(阻值范围0～60KΩ)D.电阻箱(阻值范围0～999.9Ω)E.电阻箱(阻值范围0～99.9Ω)F.电源(电动势6V，内阻约为0.3Ω)G.电源(电动势12V，内阻约为0.6Ω)H.电源(电动势20V，内阻约为1Ω)I.校对电流表G′(满偏电流为500μA，内阻未知)(1)依据实验要求，R应选用______、R′应选用______，电源E应选用______.(填入选用器材前的字母代号)(2)该实验操作的步骤有：①接通S1，调节电阻R，使电流表指针偏转到满刻度②接通S2，调节电阻R′，使电流表指针偏转到满刻度的一半③读出R′的阻值，即认为r g=R′接通S1之前，电阻R的滑片应位于______(填“a端”、“b端”或“ab中间”)，用此方法测得电流表内阻的测量值与真实值相比______(填“偏大”、“不变”或“偏小”)(3)由此实验测出电流表内阻r g=500Ω，现通过串联一个24.5kΩ的电阻把它改装成为一个电压表，则改装后电压表的量程为______V.(4)用改装的电压表测量某一恒压电源的电压，则改装电压表的示数偏______(选填“大”或“小”)(5)采用如图所示的电路测电流表G的内阻总会有系统误差．某同学在图中的干路上串联一个校对电流表G′，其目的是保证电键S2闭合后干路上的总电流一直不变．请问电键S2闭合后应将滑动变阻器的R稍微向______滑动(填“a”或“b”)4.某探究小组为了研究用“半偏法”测电阻和改装电表，先用“半偏法”测量程为100μA的电流表G的电阻，后将电流表G改装成电压表．(1)首先采用如图甲所示的实验电路测量该电流表G的内阻R g，图中R1为滑动变阻器、R2为电阻箱．他按电路图连接好电路，将R1的阻值调到最大，闭合开关S1后，他应该正确操作的步骤是________.(选出下列必要的步骤，并将其序号排序)A.记下R2的阻值B.调节R1的阻值，使电流表的指针偏转到满刻度C.闭合S2，调节R1和R2的阻值，使电流表的指针偏转到满刻度的一半D .闭合S2，保持R1不变，调节R2的阻值，使电流表的指针偏转到满刻度的一半(2)如果按正确操作步骤测得R2的阻值为100Ω，则R g的阻值大小为________Ω；与电流表内阻的真实值R g′相比，R g________R g′(选填“>”“=”或“<”)．(3)将上述电流表G串联一个29900Ω的电阻，改装成电压表，则该电压表的量程是______V.用它来测量电压时，表盘指针位置如图乙所示，此时电压表的读数大小为______V．5.某同学将一只量程为100μA的灵敏电流计改装成电流表和两个量程的电压表。

半偏法测电阻：电表有着自己神奇的一面，那就是当它接入电路中时，能够显示自己的读数，所以我们便能够利用它自身读数的变化(如半偏)闭合开关S1后，干路电流，闭合开关S2后，设电阻箱与电流表并联总阻值为R并，则干路电流，由串并联规律知：R并<r g.干路电流I>I g.。

为了减小误差，我们选用的滑动变阻器R要尽可能大一些，由【问题二】如图所示是用半偏法测量电压表内阻的电路图。

以下是备用仪器：A．待测电压表(3V，内阻1500 Ω左右)B．电源E(4 V,2 A，内阻很小)C．电阻箱(0～999.9 Ω)D．电阻箱(0～9999.9 Ω)E．滑动变阻器(0～20 Ω，3 A)F．滑动变阻器(0～2 000 Ω，2 A)G．开关两个，导线若干(1)完善下列实验步骤：a．闭合开关K2并将滑动变阻器的滑片调至________，然后闭合开关K1；b．调节滑动变阻器使电压表恰好满偏；c．____________________，使电压表的指针恰好指在中间刻度(半偏)，此时电阻箱的示数为R。

那么，该电压表内阻的测量值为________。

测量值和真实值比较数值________(选填“偏大”“偏小”或“相等”)。

分析：若我们选用的滑动变阻器阻值特别较小，使得R并远大于R右，则断开开关K2后，可认为R并几乎不变化，即U并≈U g不变，此时能够认为U≈U≈0.5U并，电压表的内阻R V≈R。

电阻箱但实际上电阻箱阻值R略大于电压表内阻R V, 测量值偏大。

【品析】问题一中，测量电流表内阻采用“半偏电流法”，因为电流表内阻较小，所以采用限流电路，为了减小误差，电路中选择较大的滑动变阻器。

问题二中，测量电压表内阻采用“半偏电压法”，因为电压表内阻较大，所以采用分压电路，为了减小误差，电路中选择较小的滑动变阻器。

专题实验：特殊方法测电阻考点一伏伏法与安安法测电阻1.伏伏法测电阻若电压表内阻已知，则可将其当做电流表、电压表和定值电阻来使用．例一．用以下器材测量一待测电阻的阻值。

器材(代号)与规格如下：A．电压表V1(量程3V，内阻r1约为10kΩ)；B．电压表V2(量程4.5V,内阻r2约为20kΩ)；C．电压表V3(量程15V，内阻r3约为30kΩ)；D．待测电阻R x(阻值约为60Ω)E.定值电阻R0=30Ω;F.滑动变阻器R1(最大阻值5Ω);G.滑动变阻器R2(最大阻值200ΩH.电源E(电动势约为6V,内阻r约为lΩ)；I.单刀单掷开关S,导线若干。

(1)某同学设计了一个测量电阻R x的实验电路如图所示。

滑动变阻器R应选_____(选填“R1”、“R2”);为保证测量时误差尽可能小,M电压表应选______（选填“V1"或“V2"或“V3")。

(2)若M、N电表的读数分别为2.75V、4.20V,则R x=_______(保留两位有效数字)。

(3)考虑本次测量存在一定的系统误差,所以测量值比真实值______（选填“偏大”或“偏小”)2．安安法测电阻若电流表内阻已知，则可将其当做电流表、电压表以及定值电阻来使用．例二．为了测量待测电阻R x的阻值（约为200Ω），备有以下器材：A．电源E:电动势约为1.5 V，内阻可忽略不计；B．电流表A1：量程为0～10 mA，内阻r1＝20Ω；C．电流表A2：量程为0～30 mA，内阻r2≈6Ω；D．定值电阻R0：阻值R0 =80Ω；E．滑动变阻器R1：最大阻值为20 Ω；F．滑动变阻器R2：最大阻值为2000Ω；G．单刀单掷开关S，导线若干；（1）滑动变阻器应选择____（填“E”或“F”）。

（2）为了尽量准确地测量电阻R x，在（甲）.（乙）两图中，应选择图____（填图号）。

（3）合理选择电路后，某次测量中电流表A1的示数为I1，电流表A2的示数为I2．则R x的表达式为R x＝_____。

电学实验学案（六）半偏法测电阻一、基础知识：1 、电流半偏法：（1）实验原理：如图1所示，其中R为电位器（或滑动变阻器），R′为电阻箱，G为待测电表。

（2）实验操作顺序：①按原理图连结好电路，断开S1、S1，将R阻值调到最大；②合上S1，调节R，使电表G达到满偏；③保持R阻值不变，再合上S2，调节R′，使G达到半偏；④断开S1，记下R′的阻值；⑤在R>>R′时，R g=R′（3）误差分析：本实验是在R>>R′的情况下，并入R′后，对总电阻影响很小，即认为干路电流仍等于I g时，近似认为R g=R′。

但实际上并入R′后，总电阻减小，干路电流I>I g，通过R′的电流I R'>I g/2，因此，R g>R′。

所以测量值比真实值偏小，而且R g越小，测量误差越小。

2 、电压半偏法：（1）实验原理：如图2所示，其中R为滑动变阻器，R′为电阻箱，V为待测电表。

（2）实验操作顺序：①连结电路，断开S，并将滑片置于最右端，调节R′=0；②合上S，调节滑动变阻器R，使电表达到满偏；③保持滑片位置不动，调节电阻箱R′的阻值，使电表半偏；④断开S，记下R′的读数；⑤在R<<R′时，R v=R′（3）误差分析：本实验是在R<<R′的情况下，串入R′后，对回路总电阻影响很小，可以忽略不计，即分压部分的电压保持不变，所以当电表半偏时，认为：R v=R′。

实际上串入了R′之后，并联部分的电阻增大，分得的电压增加了，R′两端的电压U R′>U g/2，因此，R′>R v。

所以测量值大于真实值，而且R v越大，测量误差越小。

综上所述，用半偏法测电表内阻时，一般需要一个滑动变阻器和电阻箱，而且滑动变阻器的电阻与待测电阻悬殊较大。

当待测电阻阻值远大于滑动变阻器的总电阻时，用电压半偏法，测量值偏大；当待测电阻远小于滑动变阻器的总电阻时，用电流半偏法，测量值偏小。
