华为无线校园网络解决方案培训材料

华为技术有限公司融合智慧面向未来华为One Net超万兆数字化校园网络解决方案华为One Net超万兆数字化校园网络解决方案融合智慧面向未来华为One Net超万兆数字化校园网络解决方案1. 背景与挑战信息技术的发展日新月异。

势不可挡ICT融合的潮流，在给校园网用户带来充分的便利的同时，也向校园网络发起了新的挑战，1.1 多点接入Internet与校园网出口边界稳定性的矛盾校园网络往往通过多出口接入Internet，这样，对于出口流量的优化管理，以及保证出口链路的稳定，成为了校园网络建设和维护必须直面的一个难题。

1.2 层出不穷的网络攻击与校园网信息安全的矛盾校园网的用户特点，使得各种网络安全威胁多见，传统的信息安全设备逐渐显现捉襟见肘之势。

1.3 P2P等上网行为多样化与传统控制的矛盾以P2P为代表的新型互联网应用，对带宽的占用迅速增长，并且传播内容难以管控。

如何有效控制应用带宽，阻断非法内容传播，是校园管理者需要考虑的重要问题。

1.4 终端多样化与校园网计费认证的矛盾在移动互联网和智能移动终端飞速增长的今天，传统802.1x方式已经难以满足接入终端多样化的需求。

更便捷，更具普适性的接入认证计费方案的需求，已经迫在眉睫。

2. 华为One Net超万兆数字化校园网络解决方案华为One Net超万兆数字化校园网络，基于万兆汇聚，超万兆核心交换网络，支持出口负载均衡和冗余热备，信息安全积极主动防护，上网行为精确审计，多样智能认证计费等高校校园网亟需的功能。

华为全系列路由/交换/产品可运行IPv6与IPv4网络层双栈，支持MPLS VPN功能，支持全面横向和纵向虚拟化，为校园网络用户节约费用，创造价值。

1校园网解决方案的整体逻辑架构，可分为核心网络区、数据中心区、DMZ 区、出口互联区和运维管理区五部分。

校园网络方案采用核心层、汇聚层和接入层的典型三层架构模型，如图2所示：核心层需要快速转发各区域之间的流量，推荐采用电信级可靠性设计的S9700/CE12800 T 比特框式核心交换机。

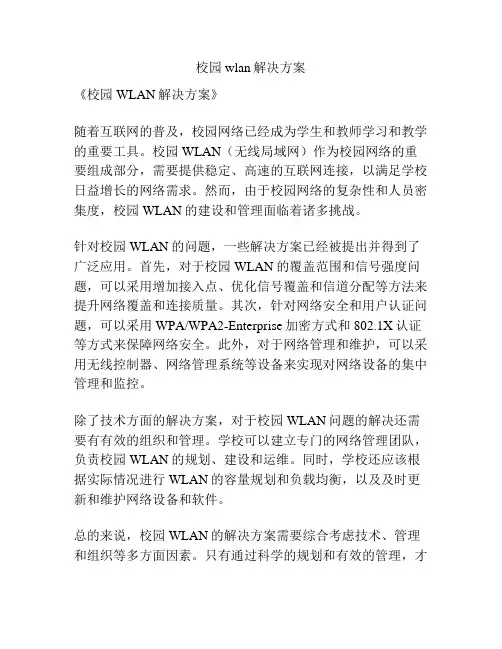

校园wlan解决方案
《校园WLAN解决方案》
随着互联网的普及，校园网络已经成为学生和教师学习和教学的重要工具。

校园WLAN（无线局域网）作为校园网络的重要组成部分，需要提供稳定、高速的互联网连接，以满足学校日益增长的网络需求。

然而，由于校园网络的复杂性和人员密集度，校园WLAN的建设和管理面临着诸多挑战。

针对校园WLAN的问题，一些解决方案已经被提出并得到了广泛应用。

首先，对于校园WLAN的覆盖范围和信号强度问题，可以采用增加接入点、优化信号覆盖和信道分配等方法来提升网络覆盖和连接质量。

其次，针对网络安全和用户认证问题，可以采用WPA/WPA2-Enterprise加密方式和802.1X认证等方式来保障网络安全。

此外，对于网络管理和维护，可以采用无线控制器、网络管理系统等设备来实现对网络设备的集中管理和监控。

除了技术方面的解决方案，对于校园WLAN问题的解决还需要有有效的组织和管理。

学校可以建立专门的网络管理团队，负责校园WLAN的规划、建设和运维。

同时，学校还应该根据实际情况进行WLAN的容量规划和负载均衡，以及及时更新和维护网络设备和软件。

总的来说，校园WLAN的解决方案需要综合考虑技术、管理和组织等多方面因素。

只有通过科学的规划和有效的管理，才
能保障校园WLAN稳定、高效地运行，为师生提供良好的网络学习和教学环境。

校园网方案-华为背景校园网已成为现代教育领域中不可或缺的基础设施。

为了满足学生和教职员工对高速、稳定和安全网络的需求，学校需要采取一套先进的校园网方案。

华为作为世界领先的信息技术解决方案供应商，提供了一系列完整的校园网解决方案，满足不同规模学校的需求。

1. 核心原则华为校园网方案遵循以下核心原则：•高性能：提供高速、低延迟的网络连接，满足学生和教职员工对高带宽应用的需求。

•可靠性：保证网络的稳定性和可靠性，确保学校正常运行。

•安全性：提供多层次的网络安全机制，保护学校的敏感信息，防范网络攻击。

•灵活性：支持网络扩展和升级，适应学校未来的发展需求。

•简化管理：提供易于管理和维护的网络管理系统，减轻IT人员的负担。

2. 架构设计华为校园网方案的架构设计包括以下关键组件：2.1 核心交换机核心交换机是整个校园网的核心设备，负责高性能的数据转发和路由。

华为提供了多款高性能核心交换机，支持万兆以太网和光纤接口，满足不同规模学校的需求。

核心交换机具有高可靠性和冗余设计，支持多路径的冗余链路，确保网络的可用性。

2.2 接入交换机接入交换机连接校园网和终端设备，提供高速网络接入。

华为提供了多款接入交换机，支持百兆以太网和千兆以太网接口，适应不同终端设备的接入需求。

接入交换机还支持802.1x认证和访客网络隔离，提供安全的网络接入。

2.3 无线接入点无线接入点提供无线网络覆盖，为学生和教职员工提供灵活的无线上网方式。

华为提供了一系列高性能的无线接入点，支持802.11ac和802.11ax无线标准，提供高速、稳定的无线网络连接。

无线接入点还支持虚拟AP和弹性频段选择，提供灵活的网络配置和管理。

2.4 安全网关安全网关是保护校园网安全的重要设备，用于防范网络攻击和提供访问控制。

华为提供了一系列高性能的安全网关设备，支持防火墙、入侵检测和防御、虚拟专用网络等功能，保护学校的敏感信息和网络资源。

2.5 网络管理系统网络管理系统是华为校园网方案的核心管理工具，用于配置、监控和维护整个校园网。

网络基础知识及校园网基本应用的培训王新元一、我校校园网简介1 介绍教育局，一中、二中校园网设备、投资耗资百万以上，多台服务器，主交换机为华为8016或同等级别的交换机，星型拓扑。

如二中具有资源服务器、WEB与E-MAIL服务器、DNS服务器三台服务器和8016主交换机。

2 我校校园网特点主干耗资26万多，一台服务器，主交换机为华为3500交换机，环形拓扑，没有软件，但利用教育局软硬件。

可达到和一中，二中同等速度，同等应用。

我校的DNS和WEB与E-MAIL服务有教育局提供，自有的服务器提供资源服务和FTP服务。

二、网络知识1 因特网和局域网因特网：Internet是世界是最大的计算机互连网，是成千上万条信息资源的总称。

这些资源以电子文件的形式，在线地分布在世界各地的数百万台计算机上；Internet上开发了许多应用系统，供接入网上的用户使用，网上的用户可以方便地交换信息，共享资源。

Internet也可以认为是各种网络组成的网络，它是使用TCP/IP协议(传输控制协议/网间协议)互相通信的数据网络集体。

Internet是一个无级网络，不专门为某个个人或组织所拥有及控制，人人都可以参与。

局域网：简称LAN，是处于同一建筑、同一学校或者方圆几公里远地域内专用网络。

局域网常被用于连接公司办公室或工厂里的个人计算机和工作站，以便共享资源（如打印机）和交换信息。

2 ip地址、DNS、网关什么是IP 地址：IP 地址，就是计算机或某些网络在国际互联网上的地址，它由4 个0 到255 的数字组成，中间以点号分隔，如202.98.96.68 ，就是一个有效的IP 地址。

互联网上的每台计算机（或其它网络），包括你自己的电脑，都有一个唯一的IP 地址。

只有知道了对方主机或站点的IP 地址，你的计算机才能与之连接、通信、传输数据。

什么是网关：顾名思义，网关(Gateway)就是一个网络连接到另一个网络的“关口”。

那么网关到底是什么呢？网关实质上是一个网络通向其他网络的IP地址。

一、培训背景随着信息技术的飞速发展，校园无线网络已成为学校教育、管理、教学科研的重要组成部分。

为了提高师生对无线网络的认知水平，确保校园无线网络的安全、稳定运行，特制定本培训计划。

二、培训目标1. 提高师生对校园无线网络的认识，使其了解无线网络的基本概念、技术特点和应用场景。

2. 增强师生网络安全意识，掌握网络安全防护知识，提高抵御网络攻击的能力。

3. 使师生能够熟练操作无线网络，解决日常使用中遇到的问题。

三、培训对象1. 全体教师2. 行政管理人员3. 学生四、培训时间2023年9月至2024年1月五、培训内容1. 无线网络基础知识- 无线网络的概念、发展历程- 无线网络的工作原理、技术标准- 无线网络设备类型及功能2. 无线网络规划与部署- 校园无线网络规划原则- 无线网络部署方案设计- 无线网络设备选型与配置3. 无线网络安全- 网络安全威胁与风险- 无线网络安全防护措施- 网络安全事件应对与处理4. 无线网络使用技巧- 无线网络连接方法- 无线网络使用规范- 无线网络故障排查与解决5. 无线网络管理- 无线网络设备管理- 无线网络用户管理- 无线网络流量监控与优化六、培训方式1. 集中授课- 邀请行业专家进行专题讲座- 组织校内讲师进行经验分享2. 实操演练- 设置无线网络实验室，让学员进行实际操作- 安排学员分组讨论，解决实际问题3. 线上学习- 建立无线网络培训网站，提供相关资料和视频教程 - 开展在线问答，解答学员疑问七、培训评估1. 考试评估- 对培训内容进行笔试和实操考核，检验学员掌握程度2. 反馈调查- 收集学员对培训内容的意见和建议，不断优化培训方案八、培训保障1. 组织保障- 成立培训工作领导小组，负责培训工作的组织实施- 明确各部门职责，确保培训工作顺利开展2. 资源保障- 提供充足的培训场地、设备、资料等资源- 确保培训师资力量，提高培训质量3. 经费保障- 积极争取学校经费支持，确保培训工作顺利实施通过本培训计划，我们期望能够提高师生对校园无线网络的认知水平，提升网络安全防护能力，为学校信息化建设提供有力保障。

华为教育部智慧校园解决方案xppt精选文档•智慧校园概述•基础设施建设•教育教学应用•管理服务提升目•校园文化传承与创新•合作交流与协同发展录智慧校园概述定义与发展趋势定义发展趋势智慧校园建设意义促进教育信息化发展提升校园管理水平增强校园安全保障改善师生校园生活体验0102解决方案概述智慧教学智慧管理智慧服务智慧安全030405华为智慧校园解决方案简介基础设施建设全面的网络覆盖实现校园内无线和有线网络全覆盖，提供稳定、高速的网络连接。

统一的网络管理采用集中式的网络管理系统，实现对网络设备、用户、流量等的统一监控和管理。

安全的网络防护部署防火墙、入侵检测等安全设备，确保校园网络的安全稳定运行。

校园网络规划与设计030201物联网技术应用智能化的教学环境01便捷的生活服务02精细化的校园管理03云计算平台搭建高效的资源共享灵活的服务扩展可靠的数据保障教育教学应用整合优质教育资源通过华为教育部智慧校园解决方案，实现全球范围内优质教育资源的整合与共享，打破地域限制，让每个学生都能享受到优质的教育资源。

构建教育资源库建立统一的教育资源库，将各类教育资源进行分类、标签化，方便教师和学生快速找到所需资源，提高教育资源的利用效率。

教育资源更新与优化持续更新和优化教育资源库，确保资源的时效性和先进性，满足教育教学的不断发展需求。

在线教育资源整合个性化学习支持服务学习数据分析个性化学习方案制定学习过程跟踪与反馈多媒体教学支持支持多种媒体格式的教学资源展示，如视频、音频、动画等，使教学内容更加生动、形象，易于学生理解和接受。

远程教学功能实现远程教学功能，支持教师和学生进行在线交流和互动，打破时间和空间的限制，让教学更加灵活、便捷。

互动教学工具讨论、小组合作等，激发学生的学习兴趣和参与度，提高教学效果。

互动教学平台搭建管理服务提升整合各类服务资源，提供统一的服务入口和平台，方便师生快速找到所需服务。

统一服务入口通过流程再造和优化，减少办事环节，提高服务效率和质量。

无线校园解决方案引言随着教育信息化发展的趋势，无线校园网络逐渐被广泛应用于学校、大学和其他教育机构中。

无线校园网络为学校提供了更便捷的网络连接方式，促进了学校信息化建设的发展。

本文将介绍无线校园解决方案的基本理念、实施步骤和一些常见问题的解决方法。

1. 基本理念无线校园解决方案的基本理念是为学校提供高效、稳定、安全的无线网络服务，满足学生、教职员工和管理人员的网络需求。

在构建无线校园网络时，需要考虑以下几个方面：•网络覆盖：确保无线网络能够覆盖整个校园区域，包括教学楼、办公楼、学生宿舍以及室外空间。

•信号稳定：提供稳定的无线信号，减少网络延迟和断连问题，确保用户在任何地方都可以正常访问网络。

•安全性：保障网络的安全性，防止未经授权的人员访问学校网络，避免信息泄露和网络攻击。

•容量扩展：根据学校网络使用情况，提供可扩展的网络容量，满足用户数量和设备增长的需求。

•管理和维护：实现网络的集中管理和远程监控，及时发现并解决网络故障，提高网络运行效率。

2. 实施步骤2.1 规划和设计在实施无线校园解决方案之前，需要进行详细的规划和设计工作。

以下是一些规划和设计的关键步骤：1.定义需求：明确学校对无线网络的需求，包括网络覆盖范围、用户数量、设备类型等。

2.建立基础设施：评估现有网络基础设施是否满足需求，如有必要，进行硬件和软件设备的升级。

3.网络拓扑设计：设计无线网络的拓扑结构，包括AP（接入点）的部署位置、网络层次分布等。

4.安全策略设计：制定网络安全策略，包括身份验证、访问控制、防火墙设置等，确保网络的安全性。

2.2 设备采购和安装在规划和设计完成后，可以进行设备采购和安装工作。

以下是一些关键步骤：1.设备选择：选择适合学校需求的无线设备，如AP、控制器、交换机等，注意设备的性能和稳定性。

2.设备部署：根据拓扑设计，安装和配置AP、控制器等设备，确保网络的连接和功能正常工作。

3.网络测试：进行网络测试，检查网络覆盖范围、信号强度和速度等指标是否满足需求。

华为WLAN培训整理资料一、WLAN协议标准介绍1、802.11B1999年9月正式通过的IEEE802.11b标准是IEEE802.11协议标准的扩展。

它可以支持最高11Mbps的数据速率，运行在2.4GHz的ISM频段上，采用的调制技术是CCK。

2、802.11G以前的802.11协议标准相比有以下两个特点:其在2.4G频段使用OFDM调制技术，使数据传输速率提高到20Mbps以上;IEEE802.11g标准能够与802.11b的WIFI系统互相连通，共存在同一AP的网络里，保障了后向兼容性。

3、802.11AIEEE802.11a工作5GHz频段上，使用OFDM调制技术可支持54Mbps的传输速率。

802.11a与802.11b两个标准都存在着各自的优缺点，802.11b的优势在于价格低廉,但速率较低(最高11Mbps);而802.11a优势在于传输速率快(最高54Mbps)且受干扰少，但价格相对较高。

另外，11a与11b工作在不同的频段上,不能工作在同一AP的网络里，因此11a与11b互不兼容。

4、802.11NIEEE802.11n计划将WLAN的传输速率从802.11a和802.11g的54Mbps增加至108Mbps以上，最高速率可达320Mbps，802.11n协议为双频工作模式(包含2.4GHz和5GHz两个工作频段)，目前昆明11N设备只支持2.4G频段。

这样11n 保障了与以往的802.11a b, g标准兼容。

IEEE802.11n采用MIMO与OFDM相结合，使传输速率成倍提高。

二、WLAN信道1、802.11B/G频率范围在2.4-2.4835GHz之间，划分为1-14信道，中国使用1-11信道，每个信道带宽为22M。

Channel 1：中心频率2.412，信道频率在2.400-2.422GHz之间Channel 2：中心频率2.417，信道频率在2.405-2.427GHz之间Channel 3：中心频率2.422，信道频率在2.410-2.432GHz之间Channel 4：中心频率2.427，信道频率在2.415-2.437GHz之间Channel 5：中心频率2.432，信道频率在2.420-2.442GHz之间Channel 6：中心频率2.437，信道频率在2.425-2.447GHz之间Channel 7：中心频率2.442，信道频率在2.430-2.452GHz之间Channel 8：中心频率2.447，信道频率在2.435-2.457GHz之间Channel 9：中心频率2.452，信道频率在2.440-2.462GHz之间Channel 10：中心频率2.457，信道频率在2.445-2.467GHz之间Channel 11：中心频率2.462，信道频率在2.450-2.472GHz之间从信道的频率范围可以看出，相邻的信道频率带宽有重复，所以802.11B/G不重合的信道只有1、6、11，2、7、12和3、8、13。

无线校园解决方案随着信息技术的不断发展，无线网络已经成为了现代校园中必备的基础设施之一、拥有一个高效稳定的无线网络，在教学、学习、管理等各个方面都能够产生非常积极的影响。

因此，建设一个适合校园使用的无线解决方案非常重要。

本文将介绍无线校园解决方案的一些关键要素和建议。

首先，无线校园解决方案的基础设施非常关键。

一个良好的无线网络需要考虑到以下几个方面：覆盖范围，网络容量，数据传输速度和网络安全。

为了实现校园内的无缝连接，需要在校园内设置足够的无线接入点（AP）。

这些AP需要根据校园的布局和建筑物的位置进行合理的布置，以实现全覆盖。

同时，为了满足人数众多的场合，AP的数量和信号覆盖范围需要有所增加。

此外，校园内信号强度的差异以及高密度的设备连接可能会导致网络瓶颈，因此，需要选择具有高网络容量的设备。

网络安全是任何无线解决方案的重要组成部分。

学校需要保护学生和教职员工的隐私和信息安全。

因此，网络解决方案需要具备能够保护免受网络攻击和不良内容的功能。

这可以通过使用虚拟专用网络（VPN）、防火墙、数据加密等技术来实现。

此外，学校应该设立网络使用规范，教育学生和教职员工正确使用网络。

除了基础设施，无线校园解决方案还应该考虑到学生和教职员工的需求。

个性化的学习和教学方式需要支持各种类型的设备和应用程序。

因此，应该提供移动设备的兼容性，以支持学生和教职员工使用他们所需的设备，在不同地点进行学习和教学。

另外，随着物联网（IoT）技术的不断发展，在校园中的智能设备和传感器的使用也越来越普遍。

这些设备需要通过无线网络进行连接和数据传输。

因此，无线校园解决方案还应该考虑到支持物联网设备的需求，为它们提供稳定和高速的连接。

最后，为了保证无线校园解决方案的稳定和可靠性，需要有专门的技术支持团队来管理和维护网络设备。

这个团队需要经过专业培训，具备解决网络故障和网络安全问题的能力。

综上所述，一个高效稳定的无线校园解决方案需要考虑到基础设施、网络容量、数据传输速度、网络安全、个性化需求、物联网支持以及专业的技术支持团队。

烟草进修学院无线校园网解决方案华三通信技术2021年04月目录1概述无线局域网〔WLAN〕技术于20世纪90年代逐步成熟并投进商用，既能够作传统有线网络的延伸，在某些环境也能够替代传统的有线网络。

无线局域网具有以下显著特点：➢简易性：WLAN网桥传输系统的安装快速简单，可极大的减少敷设管道及布线等繁琐工作；➢灵活性：无线技术使得WLAN设备能够灵活的进行安装并调整位置，使无线网络到达有线网络不易覆盖的区域；➢综合本钞票较低：一方面WLAN网络减少了布线的费用，另一方面在需要频繁移动和变化的动态环境中，无线局域网技术能够更好地保卫已有投资。

同时，由于WLAN技术本身确实是基本面向数据通信领域的IP传输技术，因此可直截了当通过百兆自习惯网口和企业、学校内部Intranet相连，从体系结构上节约了协议转换器等相关设备；➢扩展能力强：WLAN网桥系统支持多种拓扑结构及平滑扩容，能够十分轻易地从小容量传输系统平滑扩展为中等容量传输系统；随着WLAN技术的快速开展和不断成熟，目前在国内外具有较多的中大规模应用，诸如荷兰的阿姆斯特丹市的全城覆盖，诸如无线上海、无线杭州的无线都市，向客户提供各种业务。

2需求分析1.1 总体要求无线网工程的总体原那么如下：●侧重实际应用，覆盖园区内区域，为教学、科研、办公及学习、生活、交流提供切实可用的、稳定的无线网络环境。

●采取先进通行的协议标准，即目前无线局域网普遍采纳802.11系列标准，无线局域网提供、802.11b、n标准的联网支持，提供可供实际应用的稳定网络通讯效劳。

●实现室内无线网络的合理分布，考虑室内实现无线网络的不同情况和特点以及目前园区室内手提电脑用户数量日益增多的情况，应采取合理的布网方式满足现在以及今后开展的需要。

●新建网络需要实现与现有的无线网和有线网的网络融合与统一治理。

●在实施无线覆盖工程时，如无特殊讲明，以考虑信号覆盖范围为主，单个AP的并发用户数及每用户无线上网带宽不作为工程的重要因素予以考虑。

华为校园网的网络解决方案一、小型校园网组网方案小型校园网络，其特点是规模小，用户少，业务相对简单，网络功能主要以内部教学办公管理为主，使用与十台到200或300太的应用，提供10M或100M到桌面。

网络结构如下图：由图可以看出，网络共分核心汇聚层、接入层两层，应用主要几种在教室、会议室、宿舍区、办公楼等，在网络中心采用一台高性能的QuidwayS3526F或Quidway S5516全线速三层交换机，就可以满足所有用户接入的需求。

QuidwayS3526F 可实现三层互通、过滤控制，实现全线速三层转发，支持线速QoS策略。

QuidwayS3526F是模块化以太网交换机，可以提供12个100M固定光口和2个插槽，每个插槽可以插入6*100M光口或电口模块，可以满足近距离五类双绞线和远距离光纤接入的使用要求。

使用三层设备可以本地终结一些网上的数据流量，可以对部分用户进行流量和地址过滤控制。

今后可以开展的用户认证等可以在后续S3526平台上进行开展，选择扩展性良好的设备是下一步接入层平滑扩容的重要保证。

在接入层根据不同的业务提供不同的接入设备，对与流量较少的教室实验室和会议室可以使用QuidwayS2430接入，QuidwayS2430可以提供22个10/100M自适应端口，提供100M 电口上行。

在视频会议室和多媒体教室这些数据流量较大的地方使用QuidwayS3526接入。

视频教室和视频会议室等对数据的实时性要求较高的地方我们使用了QuidwayS3526。

通过QuidwayS3526的QoS的FQ、CQ、WFQ策略和CAR等功能，可以实现对用户的宽带和流量进行控制，从而保证数据传输的实时、准确，而且可以减轻核心交换机的压力。

对于图书馆或教师学生宿舍区等需要进行用户管理的地方，使用一台MA5200多业务接入平台，MA5200采用了和三层交换机不同的设计结构，提供了用户管理、网络安全、流量控制和业务质量保证、用户认证和授权、用户计费、统一网管等多种功能，给网络运营商提供了可运营，可管理手段，改变了传统IP接入网络应用模式。
