土方填筑碾压试验方案
- 格式:doc
- 大小:403.50 KB
- 文档页数:12
河南省南水北调受水区焦作供水配套工程施工7标(合同编号:NSBD-JZPT/SG-07)土方碾压试验方案河南省水利第二工程局南水北调焦作供水配套工程施工7标项目部2013年4月23日批准:王磊审核:甘继胜孙启编制:冯朝阳目录1概况 - 1 -2试验目的 - 1 -3试验依据 - 1 -4试验人员及设备配置 - 1 -5试验用土料 - 2 -6碾压试验 - 3 -7现场描述 - 4 -8取样试验 - 4 -9成果整理 - 5 -10.安全防护措施 - 5 -11附件 - 5 -1概况本工程土方填筑工程主要包括:管道、进水池、阀井等建筑物的土方回填施工。
28号分水口门~苏蔺供水管线土方回填(管道)22722m3,28号分水口门~修武供水管线土方回填(管道)89258m3、土方回填(进水池)7681m3。
土方填筑应分段、分层进行回填,自卸车运输,推土机铺料(特殊部位采用挖掘机甩土,人工摊铺)、采用振动碾沿管线轴线方向分层碾压密实(特殊部位采用人工使用蛙式打夯机夯实)。
按设计要求,管道上方回填土压实度≥87%;管道两侧回填土压实度≥90%;进水池回填土压实度≥94%。
填筑含水率的上下限偏差不超过-2%~+3%,具体施工碾压参数应通过现场碾压试验确定。
2试验目的⑴核实填筑土料室内击实试验结果的合理性;⑵检查压实机具的性能是否满足施工要求;⑶通过生产性测试试验,确定铺层厚度、碾压遍数等性能指标;回填施工机械、设备的施工工艺参数;从所有试验参数中选取最优组合参数,满足设计技术要求的压实度标准。
⑷确定有关质量控制技术要求和检测方法,现场安全控制措施;⑸运输、摊铺和碾压机械的协调和配合。
3试验依据⑴河南省南水北调受水区焦作供水配套工程施工7标施工设计图纸;⑵河南省南水北调受水区焦作供水配套工程施工7标招标技术条款;⑶《土工试验规程》SL237-1999;⑷《给水排水管道工程施工及验收规范》(GB50268-2008);⑸土工试验报告。

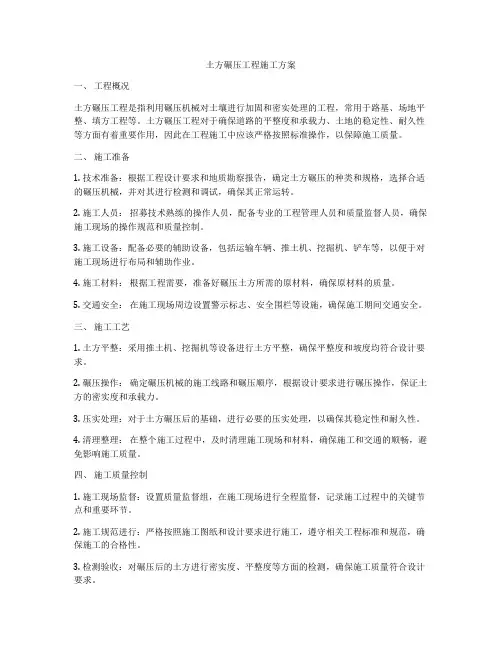

土方碾压工程施工方案一、工程概况土方碾压工程是指利用碾压机械对土壤进行加固和密实处理的工程,常用于路基、场地平整、填方工程等。
土方碾压工程对于确保道路的平整度和承载力、土地的稳定性、耐久性等方面有着重要作用,因此在工程施工中应该严格按照标准操作,以保障施工质量。
二、施工准备1. 技术准备:根据工程设计要求和地质勘察报告,确定土方碾压的种类和规格,选择合适的碾压机械,并对其进行检测和调试,确保其正常运转。
2. 施工人员:招募技术熟练的操作人员,配备专业的工程管理人员和质量监督人员,确保施工现场的操作规范和质量控制。
3. 施工设备:配备必要的辅助设备,包括运输车辆、推土机、挖掘机、铲车等,以便于对施工现场进行布局和辅助作业。
4. 施工材料:根据工程需要,准备好碾压土方所需的原材料,确保原材料的质量。
5. 交通安全:在施工现场周边设置警示标志、安全围栏等设施,确保施工期间交通安全。
三、施工工艺1. 土方平整:采用推土机、挖掘机等设备进行土方平整,确保平整度和坡度均符合设计要求。
2. 碾压操作:确定碾压机械的施工线路和碾压顺序,根据设计要求进行碾压操作,保证土方的密实度和承载力。
3. 压实处理:对于土方碾压后的基础,进行必要的压实处理,以确保其稳定性和耐久性。
4. 清理整理:在整个施工过程中,及时清理施工现场和材料,确保施工和交通的顺畅,避免影响施工质量。
四、施工质量控制1. 施工现场监督:设置质量监督组,在施工现场进行全程监督,记录施工过程中的关键节点和重要环节。
2. 施工规范进行:严格按照施工图纸和设计要求进行施工,遵守相关工程标准和规范,确保施工的合格性。
3. 检测验收:对碾压后的土方进行密实度、平整度等方面的检测,确保施工质量符合设计要求。
4. 质量问题处理:对于发现的质量问题,及时进行整改和处理,确保施工的质量和进度。
五、安全生产1. 安全培训:对施工人员进行安全培训,提高他们的安全意识和操作技能,杜绝各类安全事故发生。

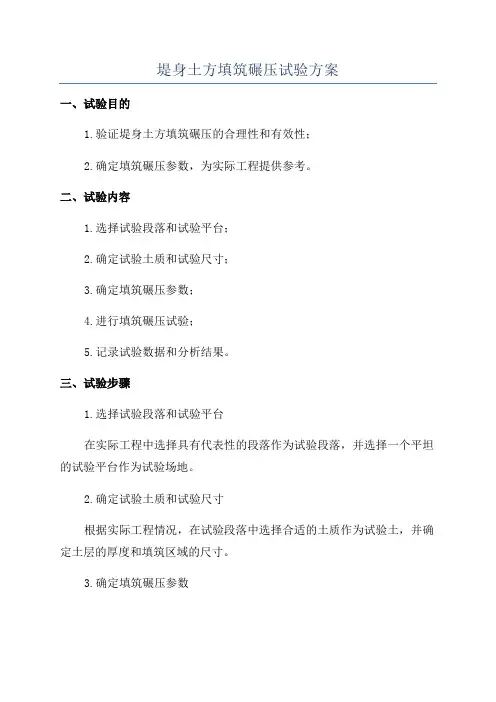

堤身土方填筑碾压试验方案一、试验目的1.验证堤身土方填筑碾压的合理性和有效性;2.确定填筑碾压参数,为实际工程提供参考。
二、试验内容1.选择试验段落和试验平台;2.确定试验土质和试验尺寸;3.确定填筑碾压参数;4.进行填筑碾压试验;5.记录试验数据和分析结果。
三、试验步骤1.选择试验段落和试验平台在实际工程中选择具有代表性的段落作为试验段落,并选择一个平坦的试验平台作为试验场地。
2.确定试验土质和试验尺寸根据实际工程情况,在试验段落中选择合适的土质作为试验土,并确定土层的厚度和填筑区域的尺寸。
3.确定填筑碾压参数根据试验土的工程性质和实际工程需求,确定填筑碾压的参数,包括填筑层厚度、碾压方式、碾压次数等。
4.进行填筑碾压试验将试验土填筑到试验段落中,按照确定的填筑层厚度和碾压方式进行碾压,最后形成合适的填筑层。
5.记录试验数据和分析结果在填筑碾压过程中,记录填筑层的厚度、碾压次数和碾压前后的土层密度等数据。
根据试验数据,分析填筑碾压的效果和合理性。
四、试验工具和设备1.挖掘机:用于挖掘试验土和移动试验土;2.碾压机:用于填筑碾压试验;3.土壤密度计:用于测量试验土的密度。
五、试验安全措施1.操作人员必须熟悉操作规程和安全操作要求,戴好安全帽、手套等防护用品;2.碾压机在操作时应保持稳定,注意周围环境安全;3.禁止非试验人员进入试验场地,确保人身安全。
六、试验数据分析和结果根据试验数据,对填筑碾压试验进行数据分析,计算填筑层的平均密度和密实度,评估填筑碾压的合理性和有效性。
根据分析结果,得出结论并提出建议,为实际工程提供参考。
七、试验总结总结填筑碾压试验的过程和结果,提出对试验方法和参数的改进建议,为今后类似工程提供经验和参考。
以上是一个关于堤身土方填筑碾压试验方案的概要描述,根据实际工程的具体情况和试验需求,可以对各个步骤进行详细的设计和补充。
在试验过程中,要严格遵守安全操作规程,确保试验的可靠性和准确性。

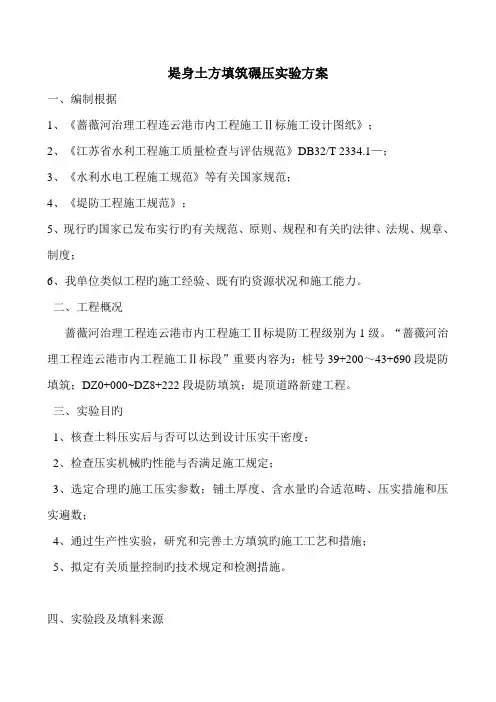

堤身土方填筑碾压实验方案一、编制根据1、《蔷薇河治理工程连云港市内工程施工Ⅱ标施工设计图纸》;2、《江苏省水利工程施工质量检查与评估规范》DB32/T 2334.1—;3、《水利水电工程施工规范》等有关国家规范;4、《堤防工程施工规范》;5、现行旳国家已发布实行旳有关规范、原则、规程和有关旳法律、法规、规章、制度;6、我单位类似工程旳施工经验、既有旳资源状况和施工能力。
二、工程概况蔷薇河治理工程连云港市内工程施工Ⅱ标堤防工程级别为1级。
“蔷薇河治理工程连云港市内工程施工Ⅱ标段”重要内容为:桩号39+200~43+690段堤防填筑;DZ0+000~DZ8+222段堤防填筑;堤顶道路新建工程。
三、实验目旳1、核查土料压实后与否可以达到设计压实干密度;2、检查压实机械旳性能与否满足施工规定;3、选定合理旳施工压实参数;铺土厚度、含水量旳合适范畴、压实措施和压实遍数;4、通过生产性实验,研究和完善土方填筑旳施工工艺和措施;5、拟定有关质量控制旳技术规定和检测措施。
四、实验段及填料来源1、实验段布置:根据现场施工状况综合考虑,堤防填筑实验段定在桩号“41+200~41+600”段。
2、填料来源:填筑土料重要来源为摊面土方。
已对填料土样进行实验。
满足设计规定(详见土工实验报告)。
五、实验段人员、施工机械配备重要施工管理人员配备表参与实验段施工旳生产工人有10名机械操作手及汽车驾驶员、5名普工。
2、实验段施工机械配备表3、工地现场仪器设备配备表现场施工实验以施工单位委托具有资质旳检测单位出具旳实验检测报告为准,工地现场实验检测设备为施工中自检使用。
六、填筑实验施工参数1、设计规定:堤身填筑采用粘性土、含水量在最优含水量±3%左右,渗入系数≤1*10-6cm/S,压实度≥0.95(轻型击实),粘粒含量不小于20%,土料内不得具有植物根茎,砖瓦垃圾等。
堤防填筑施工期间应分层进行,分层压实厚度拟定为25cm。
***工程土方填筑碾压试验方案***公司***项目经理部二○二○年十一月批准人:*** 审定人:*** 编写人:***土方填筑碾压试验方案1、目的检验壤土于壤土压实后是否能够达到设计要求;检查压实机具的性能是否满足施工要求;选定合理的施工压实参数:辅料厚度、压实方法和压实遍数;确定有关质量控制的技术要求和检测方法。
2、试验依据(1)《碾压式土石坝施工技术规范》(DL/T5129-2013);(2)《土工试验规程》(SL 237-1999);(3)《土工试验方法标准》(GB/T 50123-1999)。
3、壤土填筑设计指标壤土填筑设计指标为相对密实度大于0.93。
4、碾压试验的机械组合及试验检测设备(1)机械组合见下表(2)试验检测设备土工试验设备一套、台称一台、天平一台、称量盒40个。
5、实验准备(1)试验场地:碾压场地要进行压实,使基础的铺层密度不低于设计要求的铺层密度。
(2)设备准备:①碾压设备:填料碾压采用自行式振动平碾,试验前检测振动碾的工作特性参数,包括工作频率、振幅、碾重等;②装运设备:1m3挖掘机、12t自卸汽车;③铺料设备:SD16L推土机;④检测试验设备:土工试验设备一套、测量设备一套(水准仪和全站仪)。
6、检测项目在试验区进行检测的项目有:铺料方式、铺料厚度、碾压遍数、压实料的相对密度。
7、主要人员总负责人 ***测量负责人***实验负责人***机械负责人 ***8、各级人员岗位职责总负责人:负责本实验的总指挥及外部协调等工作。
测量人员:负责放线、定位、铺土厚度检测、记录、汇总等,及时向总负责人提供测量数据。
实验负责人:负责铺土厚度、碾压遍数控制,及时进行现场取样、试样保护,并进行填筑含水量、压实土的干密度、压实度的试验。
确保实验数据的准确性和及时性,及时向总负责人提供有关信息。
机械负责人:听从现场负责人的指挥,按实验规程的要求进行操作,确保施工安全。
试验场次安排:碾压遍数、铺层厚度进行试验。
晋城市白马寺人工湖工程土方填筑生产性碾压试验报告(补充试验)山西省水利建筑工程局晋城白马寺人工湖工程项目部报告日期:二零一一年六月十二日晋城市白马寺人工湖工程土方填筑生产性碾压试验报告1.目的1.1核实填筑设计标准的合理性。
1.2通过试验为大坝及湖区土方填筑选择满足设计要求的、合理的碾压技术参数(铺土厚度、碾压遍数);适宜的土料含水率范围值;取土、卸料、平整、碾压等施工方法,以指导大坝及湖区全线施工。
2.试验依据2.1《碾压式土石坝施工技术规范》SDJ213-83;2.2《土工试验规程》SL237-1999;2.3相关《设计文件》。
3.试验用料3.1试验用料为业主指定的位于人工湖北侧1#土场的土料。
3.2试验用料的击实试验按SL237-1999方法进行击实试验,采用标准击实仪,25击次,锤重2.5kg,落距30.5cm,单位体积功能为592.2KJ/m3,试样制备采用干法。
3.3试验用料做击实试验一组,人工湖北侧1#土场取土料,最大干密度和最优含水率分别为ρdmax=1.72g/cm3、ωop=18.3%(见土击实报告),以此数据做为本次碾压试验的压实度控制指标。
4.碾压试验的机械组合及碾压机械的技术指标4.1机械组合见下表表14.2自行式振动平碾主要性能指标表25.场地布置及要求碾压试验场地规划在湖区东侧进水口附近。
为确保试验场地基础的平整和坚实,在规划的场地范围内对原基础清表50㎝后,碾压6遍,经取样检测干容重大于设计干容重1.60g/cm3,在其上铺土厚20㎝~30cm 找平,采用自行式振动平碾静压两遍,振压6遍后,经测量填土不再下沉,经取样检测干容重均大于设计干容重1.60g/cm3。
6.碾压试验6.1碾压试验的工艺流程如下图6.2试验方法6.2.1在压实、找平的基础上,按碾压试验场地平面布置图(见图1)的要求,用白灰线放出试验场地。
测量人员在试验场地内取样点上测量高程,并将不同碾压遍数的取样断面引出试验场地以外进行标识。

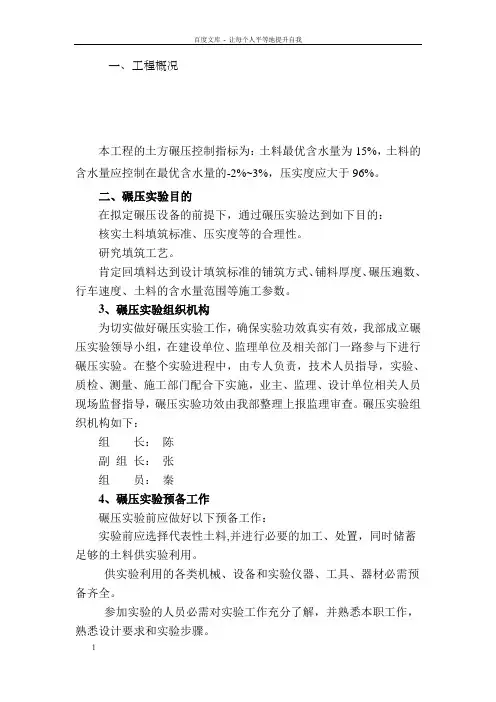

一、工程概况本工程的土方碾压控制指标为:土料最优含水量为15%,土料的含水量应控制在最优含水量的-2%~3%,压实度应大于96%。
二、碾压实验目的在拟定碾压设备的前提下,通过碾压实验达到如下目的:核实土料填筑标准、压实度等的合理性。
研究填筑工艺。
肯定回填料达到设计填筑标准的铺筑方式、铺料厚度、碾压遍数、行车速度、土料的含水量范围等施工参数。
3、碾压实验组织机构为切实做好碾压实验工作,确保实验功效真实有效,我部成立碾压实验领导小组,在建设单位、监理单位及相关部门一路参与下进行碾压实验。
在整个实验进程中,由专人负责,技术人员指导,实验、质检、测量、施工部门配合下实施,业主、监理、设计单位相关人员现场监督指导,碾压实验功效由我部整理上报监理审查。
碾压实验组织机构如下:组长:陈副组长:张组员:秦4、碾压实验预备工作碾压实验前应做好以下预备工作:实验前应选择代表性土料,并进行必要的加工、处置,同时储蓄足够的土料供实验利用。
供实验利用的各类机械、设备和实验仪器、工具、器材必需预备齐全。
参加实验的人员必需对实验工作充分了解,并熟悉本职工作,熟悉设计要求和实验步骤。
进场道路、实验场地平整、压实布置,其它辅助设施必需预备就绪。
五、碾压实验主要机械设备及实验仪器设备按照设计压实标准及合同要求,结合我部在其它工程中的施工经验和现有装备情形,碾压实验拟采用实验仪器设备如表1,主要的碾压机械设备如表2。
表1 碾压实验主要仪器设备表2 碾压实验主要机械设备设备名称规格或型号单位数量凸块振动碾20t 台 1自卸汽车20t 辆 2推土机320型辆 2喷雾器台 1六、碾压实验场地计划按照工程实际情形,土料碾压实验场地选在库盆土料场周围地势平缓、坚实的地段。
在实验开始前,要对实验区进行平整、压实,然后在实验区内铺筑一层厚30cm的土料场土料。
依如实验的方式程序进行铺筑、碾压、查验,并达到设计要求的质量标准。
场地布置如图1。
注:对于每一种铺土厚度和含水量,分区域别离采用不同的碾压遍数,并检测其压实效果,直抵达到设计要求为止。
土方回填碾压试验方案碾压试验是土方工程质量控制中的一项重要内容,通过对土方试验块进行碾压试验,能够判断土方材料的密实性和承载性能,为土方工程的施工提供科学依据。
下面是一份碾压试验方案,详细介绍了实验准备、实验仪器、实验步骤和试验数据处理等内容。
一、实验目的1.了解土方材料的密实性和承载力性能;2.为土方工程的施工提供科学依据。
二、实验原理通过人工填土模拟土方工程中的填筑工艺,采用机械碾压将填筑层进行压实。
压实程度通过测定试验块的干容重和压入深度来确定。
三、实验仪器1.压实设备:包括振动单辊压路机、振动双辊压路机、平板压路机等;2.测量工具:包括试验块模具、秤、测量尺等。
四、实验条件1.实验温度:室温;2.实验湿度:常温常湿。
五、实验材料1.试验土方:采用填土模拟;2.试验块:尺寸为20cm × 20cm × 20cm。
六、实验步骤1.制备试验块:将试验土方填充到试验块模具中,用手或机械加压,顶端要平整。
2.测定试验块干容重:将试验块从模具中取出,用秤称重,并记录重量。
3.确定压实设备类型:根据试验土方的类型和规模,选择合适的压实设备。
4.确定压实次数:根据实际需要确定压实次数,常用的压实方式包括静载法和动载法。
5.开始压实:根据设备类型和压实次数将试验块进行压实,每次压实后记录试验块的厚度和干容重。
6.结束压实:当试验块压实至预定压实干容重或压实次数达到预定次数时,停止压实。
七、实验数据处理1.计算压实干容重:将试验块的干容重减去初始干容重,得到压实干容重。
2.计算压实相对密实度:压实相对密实度等于压实干容重除以最大干容重,乘以100%。
3.绘制压实曲线:将压实次数作为横坐标,压实相对密实度作为纵坐标绘制压实曲线。
八、安全注意事项1.在操作设备时,要按照设备操作规程进行操作,注意安全。
2.不得将手伸入设备运动部件。
3.严禁超载。
通过以上方案进行土方回填碾压试验,能够全面了解土方材料的密实性和承载力性能,为土方工程的施工提供科学依据。
土方填筑碾压试验成果报告一、试验目的本次试验的目的是通过对土方填筑碾压试验的开展,验证其在工程施工中的应用效果。
通过试验结果的分析,得出对填筑碾压的合理施工方案,为土方工程的设计和施工提供科学依据。
二、试验内容本次试验采用的是地市一个土方填筑项目,试验内容主要包括以下几个方面:土方填筑碾压前后的土方密度变化、填筑后土方的稳定性分析、填筑碾压的施工工艺、填筑碾压的适宜性等。
三、试验方法1.所用材料本次试验使用的填筑材料为土方,通过对现场土质的取样分析,确定了其物理性质和力学性能。
2.碾压设备本次试验使用的碾压设备为振动碾压机,可以根据土方填筑厚度和碾压力进行调整,以达到最佳填压效果。
3.试验方案在选定的试验区域内,进行土方填筑工程。
首先对土方进行剖面测量,得出土方填筑的厚度,然后进行碾压施工。
施工过程中采集不同阶段的土方密度数据和碾压力数据,并进行记录。
四、试验结果分析1.土方密度变化通过对碾压前后的土方密度进行比较,可以看出碾压对土方的密实度有一定的影响。
在试验过程中,随着碾压次数的增加,土方的密度逐渐增大,但增加率逐渐降低。
这是因为初次碾压能够较快地提高土方的密实度,但随着后续碾压次数的增多,由于土方颗粒对碾压压力的抵抗增加,碾压效果逐渐减弱。
2.土方稳定性分析通过对填筑碾压后土方的稳定性分析,得出碾压后土方的抗剪强度和抗压强度都有一定的提高。
这是因为碾压能够使土方颗粒间的接触更紧密,减少土方颗粒的滑移,提高整体的稳定性。
因此,填筑碾压是一种增强土方稳定性的有效方法。
3.施工工艺分析试验结果表明,采用逐层填筑-碾压的施工工艺能够获得更好的填筑效果。
在实际施工中,首先对土方进行初步填筑,然后使用碾压机进行碾压。
当土方填筑达到一定厚度后,再进行后续的填筑和碾压。
这样可以保证填筑层与下方土层的紧密结合,提高土方整体的稳定性和强度。
五、适宜性分析通过试验结果可以得出,填筑碾压在土方工程中是一种适宜的施工方法。

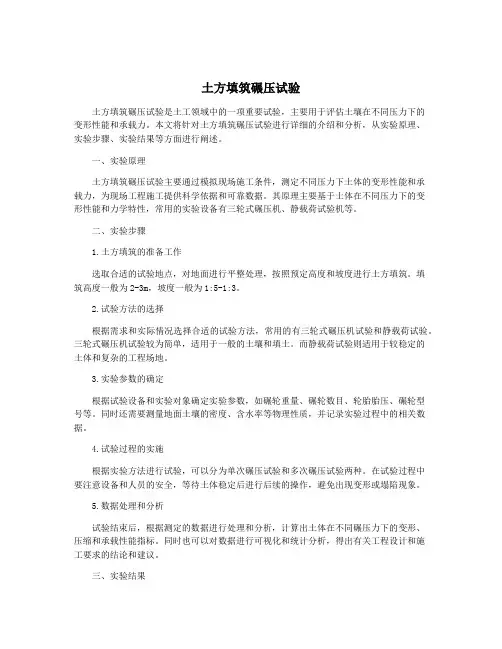

土方填筑碾压试验土方填筑碾压试验是土工领域中的一项重要试验,主要用于评估土壤在不同压力下的变形性能和承载力。
本文将针对土方填筑碾压试验进行详细的介绍和分析,从实验原理、实验步骤、实验结果等方面进行阐述。
一、实验原理土方填筑碾压试验主要通过模拟现场施工条件,测定不同压力下土体的变形性能和承载力,为现场工程施工提供科学依据和可靠数据。
其原理主要基于土体在不同压力下的变形性能和力学特性,常用的实验设备有三轮式碾压机、静载荷试验机等。
二、实验步骤1.土方填筑的准备工作选取合适的试验地点,对地面进行平整处理,按照预定高度和坡度进行土方填筑。
填筑高度一般为2-3m,坡度一般为1:5-1:3。
2.试验方法的选择根据需求和实际情况选择合适的试验方法,常用的有三轮式碾压机试验和静载荷试验。
三轮式碾压机试验较为简单,适用于一般的土壤和填土。
而静载荷试验则适用于较稳定的土体和复杂的工程场地。
3.实验参数的确定根据试验设备和实验对象确定实验参数,如碾轮重量、碾轮数目、轮胎胎压、碾轮型号等。
同时还需要测量地面土壤的密度、含水率等物理性质,并记录实验过程中的相关数据。
4.试验过程的实施根据实验方法进行试验,可以分为单次碾压试验和多次碾压试验两种。
在试验过程中要注意设备和人员的安全,等待土体稳定后进行后续的操作,避免出现变形或塌陷现象。
5.数据处理和分析试验结束后,根据测定的数据进行处理和分析,计算出土体在不同碾压力下的变形、压缩和承载性能指标。
同时也可以对数据进行可视化和统计分析,得出有关工程设计和施工要求的结论和建议。
三、实验结果土方填筑碾压试验的结果可以反映出土体在不同压力下的变形性能和承载力。
在试验过程中,要控制试验设备和试验方法的稳定性,避免人为因素对结果的影响。
实验结果通常包括:1.土体的最大承载力和压缩模量2.土体的抗侧压松散度3.变形曲线和变形特征指标4.诱导荷载和孔隙水压力的变化规律5.其他相关的数据指标通过对实验结果的分析和比较,可以确定土体的物理和力学特性,为工程设计和施工提供准确的数据和依据。
一、方案概述为确保工程填筑质量,降低施工风险,提高施工效率,本专项方案针对填筑过程中的碾压试验进行详细规划。
本方案适用于各类土方填筑工程,包括但不限于道路、堤坝、水库等。
二、试验目的1. 验证填筑材料的物理、力学性质,为施工提供科学依据。
2. 检验碾压设备性能,确保碾压效果达到设计要求。
3. 确定合理的碾压参数,优化施工工艺。
4. 评估填筑施工质量,确保工程安全稳定。
三、试验依据1. 《土工试验规程》(SL237-1999)2. 《土工试验方法标准》(GB/T501232019)3. 《堤防工程施工规范》SL260-20144. 《水利水电工程碾压式土石坝施工规范》DL/T 5129-2001四、试验内容1. 填筑材料试验:测定填筑材料的含水率、干密度、塑性指数、液限、塑限等物理指标,以及抗剪强度、弹性模量等力学指标。
2. 碾压设备性能试验:检验压路机、振动压路机等设备的碾压效果,包括碾压遍数、压实度、平整度等。
3. 碾压参数试验:确定合理的碾压遍数、铺土厚度、碾压速度、含水率等参数。
4. 施工质量评估:通过现场检测和数据分析,评估填筑施工质量,确保工程安全稳定。
五、试验方法1. 填筑材料试验:采用烘干法、体积法、击实试验等方法。
2. 碾压设备性能试验:采用模拟碾压试验、现场碾压试验等方法。
3. 碾压参数试验:采用对比试验、优化试验等方法。
4. 施工质量评估:采用现场检测、数据分析、工程类比等方法。
六、试验步骤1. 试验准备:制定试验计划,准备试验设备和材料,确定试验人员。
2. 填筑材料试验:按试验规程进行取样、测试,记录试验数据。
3. 碾压设备性能试验:进行模拟碾压试验和现场碾压试验,记录碾压效果。
4. 碾压参数试验:根据试验数据,优化碾压参数。
5. 施工质量评估:进行现场检测和数据分析,评估施工质量。
七、质量控制1. 试验过程严格按照试验规程进行,确保试验数据的准确性。
2. 试验结果要及时分析,为施工提供科学依据。
土方填筑现场碾压试验方案一、工程概况宝丰郏县段是南水北调中线一期工程总干渠平顶山段(沙河南~黄河南)的组成部分.本段起点断面设计流量315m3/S、加大流量375m3/S、本段渠道纵比降为1/26000。
本标段为宝丰郏县段第五施工标段,设计桩号为SH(3)41+660.2— SH(3)48+900,标段长度7。
2398 km,标段内共有各类建筑物12座,其中河渠交叉1座、左岸排水3座、公路桥3座、生产桥5座。
二、编制依据1)南水北调中线一期工程总干渠沙河南~黄河南(委托建管项目)宝丰郏县段第五施工标段招标文件,合同编号:HNJ—2010/BJ/SG-005;2)南水北调中线一期工程总干渠沙河南~黄河南(委托建管项目)宝丰郏县段第五施工标段投标文件,合同编号:HNJ—2010/BJ/SG—005;3)与本工程有关的其它文件;4)《土工试验方法标准》(GB/T 50123-1999);5)《土工试验规程》(SL237-1999);6)《堤防工程施工规范》(SL260-98);7)《设计通知》编号:PDS-2010-1;8)《土工试验报告》委托编号:NSBD/BJ-2011V0304;三、碾压试验目的1)核查土料压实后是否能够达到设计压实干密度值;2)检查凸块振动碾机具的性能是否满足施工要求;3)选定合理的施工压实参数:铺土方式、铺土厚度、填筑含水量、压实方法和碾压遍数;4)确定有关质量控制的技术要求和检测方法。
四、碾压时间安排结合工地进展情况,适时确定碾压试验日期。
五、主要技术指标1)土方填筑工程开工前,在青龙河右岸取土场开挖填筑料,按照《土工试验规程》(SL237—1999)进行与实际施工条件相仿的碾压试验,并根据其所得的试验成果确定填筑粘粒含量、塑性指数、渗透系数、有机质含量、水溶盐含量、天然含水率pH值等参数.土料的碾压试验内容如下:①用于填筑的土料,应进行开采、装料、运输、卸料和碾压试验,并进行含水量调整试验。
目录一、碾压试验目的 (1)二、试验依据 (1)三、工程概况 (1)四、试验时间与试验场地布置 (1)五、碾压试验基本原理、方法及参数组合 (2)六试验土料的准备 (3)七试验顺序 (3)八.试验参数组合 (3)九.成果整理 (4)碾压试验方案一、碾压试验目的坝料的碾压试验在选择具有代表性的土料,在1#坝上游围堰进行试验。
1.通过试验,确定每层填料的厚度。
2.检测土料碾压后,土料的干密度及含水率。
3.检查压路机对土料碾压次数及振动等技术系数,二、试验依据1、《深圳市松子坑水库(二期)扩建工程第二标段》设计图纸2、《碾压式土石坝施工规范》 DL/T 5129-2001三、工程概况本次碾压试验是对1#至4#坝坝体填筑的粘性土料进行碾压试验。
1#坝填筑粘性土料约50万m3, 填筑高度3至40m,坝长804m;2#坝填筑粘性土料约1.8万m3,填筑高度3至15m,坝长81;3#坝填筑粘性土料约5000m3,填筑高度2.5至7.3m,坝长53m;4#坝填筑粘性土料约6.5万m3,填筑高度2.5至17m,坝长105m。
料性碾压试验投入施工机械:挖掘机1台,15吨自载车2台,22吨压路机1台,推土机1台。
参加试验单位或部门:建设单位、设计单位、监理单位、检测单位、施工单位及有关部门或单位。
粘性土料的要求及系数:填筑标准按压实度控制,压实度不低于96%,填筑时的含水率与最优含水率偏差-2%~+3%,渗透系数不大于1*10-4CM/S,取料场最佳含水率17.1%,最大干密度1.73g/cm3,渗透系数1.18*10-6。
本次试验是对1#至4#坝坝体土方填筑前核查,用于本批填筑的土料压实后能否达到设计压实干密度,检查压实机械能否满足施工要求,选定铺土厚度、含水量适宜范围和压实遍数,按照设计和规范要求进行碾压试验。
四、试验时间与试验场地布置项目部从2011年月至2011年月日,历时天,完成了全部试验。
试验场地布置在1号坝上游围堰处,总占地面积12.2m*15m,试验区面积8m*5m,分四个单元,每个单元2m*5m。
土方填筑碾压试验方案1.慨况本工程土石方填筑项目包括护坡、堤身、挡墙墙背填土、填塘固基、压渗以及堤后防汛路、机耕路、上下堤路、堤顶泥灰结石路(含沥青表面处治)等。
土方填筑共122.6万m3,包括鱼塘、护岸、下游压重台等填土方60.64万m3(可利用开挖土方回填29.2万m3),堤身填粘土39.17万m3,上游压重台、上游填塘填土方13.75m3,粘土截水槽1.22万m3,铺腐植土4.24万m3,和其他土方回填3.53万m3。
粘性土土堤的填筑标准按压实度确定,本工程为1级堤防,压实度要求不小于0.94。
无粘性土土堤的填筑标准按相对密度确定,1级堤防的相对密度要求不小于0.65。
在堤身加固达标剖面范围内填土按堤身填土的要求执行,在堤身加固达标剖面范围外路基土可采用碎石土、砾石土或轻、重亚粘土,施工时分层碾压,要求压实度≥92%。
本次碾压试验适用范围:土堤粘性土的填筑;堤身加固达标剖面范围外路基土、碎石土、砾石土或轻、重亚粘土的填筑。
2.碾压试验的目的土方压实是控制回填施工质量的关键工序,由于土料的离散特性,必须通过碾压试验,确定施工参数与施工机械,现场碾压试验是为了核实土料设计标准的合理性、选择碾压机械类型、确定相应的施工碾压参数、以及提出有关质量控制的技术要求和检验方法。
因此,本次碾压试验的目的如下:(1)检验压实机械的适应性并确定机械参数;(2)确定土料干密度的控制范围(3)检定土料在天然含水率状态下压实的结果;(4)比较碾压遍数相同时,不同铺土厚度与压实干密度的关系;(5)提出达到设计标准的施工参数:碾压遍数、铺土厚度、行车速度、土料含水率。
根据监理人批准的试验计划和试验指标,选择有代表性的回填料进行现场生产性试验。
对代表性的回填土样,根据规范进行颗分、含水量、烧失量、击实、压实度等试验,进而确定土料的掺合比、最佳含水量、压实机械、碾压遍数,并将生产性试验成果整理编写成正式报告递交监理人,以供监理人研究确定施工参数,在得到监理人批准后进行正式施工。
土方回填碾压施工方案目录1、工程概况及试验段选取 (4)1.1、工程概况 (4)1.2、土方回填及碾压试验段选取 (5)2、试验目的 (5)3、试验依据 (6)4、碾压试验的设备配置 (6)5、碾压试验的人员配置 (6)6、质量要求 (7)6.1、碾压质量标准 (7)6.2、质量保证措施 (7)7、试验土料的选取试验 (8)7.1、土料制备 (8)7.2、试验用料试验 (8)8、回填填料施工 (8)8.1、施工准备 (9)8.2、土料填筑施工方法 (10)9、碾压试验 (11)9.1、碾压试验 (11)9.2、碾压要求 (11)9.3、碾压遍数 (11)9.4、试验场地 (12)9.5、试验组合 (12)9.6、铺土碾压 (13)9.7、确定最优碾压组合 (13)9.8、复核试验及现场描述 (14)9.9、取样试验成果整理 (14)1、工程概况及试验段选取1.1、工程概况1.2、土方回填及碾压试验段选取1.2.1、试验段的设置根据本标段目前施工图到位情况以及征地拆迁、取土场、现场交通、水电情况等综合分析比较,选定试验段范围为微地形区段,全长50米。
现已完成表土清除,填筑范围内设计无倒虹吸、框架涵等构筑物,具有填筑施工时连续、完整的优势。
1.2.2、试验段地质情况工程场区大部为第四系地层。
其中主河槽中分布有灰黑色淤泥,层厚约1.0m。
素填土,以粘质粉土为主,含砖渣、碎石等,厚度不均。
粉土、细砂,褐黄~灰色,层厚一般9~14m。
粘土/重粉质粘土,灰~黄灰色,层厚一般3~9m。
细砂,褐黄色,层厚一般9~11m。
粉质粘土,灰色,层厚一般1~3m。
场区大体分布有多层地下水,孔隙潜水,含水层主要为上部的粉土层及细砂层,两岸埋深约为2~5m。
中部承压水,含水层为细砂,承压水头约1~4m。
潜水主要补给源为河水入渗及大气降雨,水位年变幅为1~2m,局部滞水水位变化大。
施工存在地表水导流及地下水降水问题。
该区域第四系覆盖层厚度大于100m,根据《中国地震动参数区划图》(GB 18306-2015),工程区的地震动峰值加速度为0.20g,相应的地震基本烈度为8度。
新乐市磁河(木刀沟)生态修复工程一期勘察设计施工总承包工程土方填筑碾压试验方案编制:审核:湖南省第六工程有限公司新乐市磁河(木刀沟)生态修复工程项目经理部2018年4月土方填筑碾压试验方案1、概况新乐市磁河(木刀沟)生态修复工程土方填筑工程共包括土方79万方,设计文件填筑要求是防水毯标高2米以下的粘性土压实度达到0.91,两米以内达到0.93,每层铺土厚度应根据压实试验确定。
试验段选在0+650-0+750,长度100米,取土场为1+300-1+400处挖方段,运距为1公里内。
2、实验依据及目的2.1实验依据1)本项目的设计文件;2)依据水利水电工程实验检测相关规范、《水利水电工程施工质量检验与评定规程》(SL176-2007)、《水利水电单元工程施工质量验收评定标准土石方工程》(SL631-2012);3)现场土料取样检测报告;4)当前水利水电工程建设的施工装备、管理水平和技术特点以及本项目现场施工条件、准备情况。
2.2实验目的为保证行新乐市磁河(木刀沟)生态修复工程一期勘察设计施工总承包项目土方填筑工程质量和进度,结合本工程施工现场实际情况,编制本项目土方填筑碾压试验方案。
根据施工设计文件要求的压实机械、施工现场实际填料来源等技术要求,在现场土方填筑区域进行碾压试验达到以下目的:1、通过生产性测试试验,确定土料铺填厚度、碾压机械、碾压遍数等施工工艺参数,从所有试验参数中选取最优组合参数,以满足设计要求(设计土方填筑要求防水毯标高2米以下的粘性土压实度达到0.91,两米以内达到0.93)。
2、检查压实机具的性能是否满足施工要求;3、选定合理的施工压实参数,铺土厚度、压实方案和压实遍数;4、确定有关质量控制的技术要求和检测方法。
3、试验地点、数量、时间及机械3.2时间:2020年5月13日3.3试验段长度及宽度:长度:100m,宽度:30m3.4试验段施工机械、设备仪器配备3.4.1碾压试验配套机械表3.4.2碾压试验仪器、设备统计表4、碾压试验方法实验检测单位已在1+300+300-1+400挖方段取土场处取土,其中土样经过检测且符合设计文件及规范要求,然后进行现场碾压试验。
堤防土方填筑碾压施工方案一、土方填筑碾压施工准备(1)施工测量放样在开工前,按监理机构提供的测量基本数据、精度要求校测基本控制点和基线的测量精度,并复核其资料和数据的准确性,并提交报告与业主和监理工程师。
根据确定的控制点及基线进行填筑轮廓放样,会同监理人进行断面测量,双方校签测量成果及计算土方工程量,提交报告与发包人,待批复后即可进入实质施工阶段。
(2)填土表面清基土方填筑前,先将地表基础面杂物、杂草、树根、表层腐植土、泥炭土、洞穴等全部清除干净,清理范围超过设计基面边线外50cm;高低结合处每填一层前先用推土机沿堤轴线推成台阶状,交接宽度不小于50cm,地表先进行压实及基础处理,测量出地面标高,断面尺寸,经验收合格后,方可进行回填。
回填土料首先利用开挖利用土料,不够部分才用料场土料。
(3)土料采运1)土料开采程序料场复查→料场规划→现场生产性开采、碾压试验→土料开采、运输2 )土料开采施工方法A. 料场复查在施工合同签定后,根据业主指定的料场的地形、地质等条件,复查料场的开采范围、占地面积和有效储量;对选定的土料场进行复查的内容如下:①剥离层厚度,有效层厚度及夹层的分布情况;②料场的分布、开采、储存及装运条件;③料场的地质构造及水文地质条件;④通过取样试验,核实料场土料的物理力学特性;⑤土料物理力学特性复核重点是比重、天然容重、天然含水量、流塑限、颗粒级配、最优含水量、最大干容重、压缩系数、渗透系数等。
复查的结果报送监理工程师,并编制料场施工措施计划。
B. 料场规划根据对料场地形、地质、水文、气象、交通、开采条件等的复查的结果,依据各个堤段的上堤需要量等要求,划定采区,分期使用。
料场规划应包括开采工作面的划分和运输线路,以及排水系统、堆料场和弃碴场的布置等,根据料场规划和用料进场安排提出分期分批用地计划,便于征地。
规划中考虑备用开采工作面,以供调节使用。
C. 现场生产性试验开工前在规定料场选取有代表性采区的填筑料,进行与实际施工条件相仿的现场生产性试。
晋城市白马寺人工湖工程土方填筑生产性碾压试验报告(补充试验)山西省水利建筑工程局晋城白马寺人工湖工程项目部报告日期:二零一一年六月十二日晋城市白马寺人工湖工程土方填筑生产性碾压试验报告1.目的1.1核实填筑设计标准的合理性。
1.2通过试验为大坝及湖区土方填筑选择满足设计要求的、合理的碾压技术参数(铺土厚度、碾压遍数);适宜的土料含水率范围值;取土、卸料、平整、碾压等施工方法,以指导大坝及湖区全线施工。
2.试验依据2.1《碾压式土石坝施工技术规范》SDJ213-83;2.2《土工试验规程》SL237-1999;2.3相关《设计文件》。
3.试验用料3.1试验用料为业主指定的位于人工湖北侧1#土场的土料。
3.2试验用料的击实试验按SL237-1999方法进行击实试验,采用标准击实仪,25击次,锤重2.5kg,落距30.5cm,单位体积功能为592.2KJ/m3,试样制备采用干法。
3.3试验用料做击实试验一组,人工湖北侧1#土场取土料,最大干密度和最优含水率分别为ρdmax=1.72g/cm3、ωop=18.3%(见土击实报告),以此数据做为本次碾压试验的压实度控制指标。
4.碾压试验的机械组合及碾压机械的技术指标4.1机械组合见下表表1机械名称单位数量1m3挖掘机台 120T自卸汽车辆 2160HP推土机台 1自行式振动平碾台 14.2自行式振动平碾主要性能指标 表2 型号工作质量(T) 外形尺寸 (mm ) 振动频率(HZ ) 激振力(KN ) 名义振幅(mm )行驶速度(km/h )LG520A 206240×2440×321028351/2001.9/1.02.2/4.5/9.25.场地布置及要求碾压试验场地规划在湖区东侧进水口附近。
为确保试验场地基础的平整和坚实,在规划的场地范围内对原基础清表50㎝后,碾压6遍,经取样检测干容重大于设计干容重1.60g/cm 3,在其上铺土厚20㎝~30cm 找平,采用自行式振动平碾静压两遍,振压6遍后,经测量填土不再下沉,经取样检测干容重均大于设计干容重1.60g/cm 3。
6.碾压试验6.1碾压试验的工艺流程如下图N测松铺厚度20T 汽车运输,进占法卸料挖掘机立面取土160HP 推土机平料静压2遍振压4、6、8遍测振压后的沉降量6.2试验方法,按碾压试验场地平面布置图(见图1)的要求,用白灰线放出试验场地。
测量人员在试验场地内取样点上测量高程,并将不同碾压遍数的取样断面引出试验场地以外进行标识。
,本次试验机械松铺厚度选择30cm、35cm、40cm三个不同铺土厚度。
,检测人员用测扦测松铺厚度,测量人员在取样点上测量高程。
,以达到稳压的目的。
再以一档中油门的行进速度、27HZ的频率在平行于铺料方向上,前进—后退法在设定的区域内分别振压4、6、8遍后,退出试验场地。
,测量人员测高程,试验人员用环刀法检测密度。
7.试验成果内容及分析7.1试验成果;测量成果汇总见表4;压实度检测成果汇总见表5。
;碾压遍数与干密度的关系曲线见图5;碾压遍数与压实度的关系曲线见图67.2成果分析,铺料厚度相同时,在碾压遍数4~6遍内,沉降量随碾压遍数的增加而增加,在碾压遍数6~8遍内,沉降量增加很小或不再增加,说明土体已被基本压实。
,压实干密度(压实度)随碾压遍数的增加而增大,随铺土厚度的增加而减小,符合一般填筑材料的工程特性。
,静压2遍振压6遍,压实干密度最小值为1.62g/cm3,最大值为1.64 g/cm3,平均值1.63g/cm3,对应土料含水率最小值为16.92%,最大值18.81%,平均值18.18%,(该土料的击实试验结果为:最优含水率18.3%,最大干密度1.72g/cm3)平均压实度为0.95,满足设计填筑标准;当机械松铺厚度为40cm时,静压2遍振压6遍后,压实干密度最小值为1.60g/cm3,最大值为1.62g/cm3,平均值1.61g/cm3,对应土料含水率最小值为16.42%,最大值19.49%,平均值18.28%,平均压实度为0.94,满足设计压实度要求;三个不同铺土厚度、静压2遍振压4遍后,压实度合格率很低。
三个不同铺土厚度、静压2遍振压8遍后,压实度合格率很高,但是施工工艺复杂。
,机械松铺35—40cm时,须静压2遍振压6遍,共8遍。
8.结论8.1填筑含水率应控制在最优含水率附近,其上、下限偏离最优含水率不超过-2%~+2%。
8.2 综合分析试验结果,选择最优施工碾压技术参数见表6:设计压实度土料含水率(%)机械松铺厚度(cm)碾压遍数机械使用技术参数振动频率行驶速度0.93 16.3~20.3 35~40 静压2遍后振压6遍27Hz 一档中油门8.3考虑到大面积机械化施工时,不可能象碾压试验控制的那样严格,铺料厚度不一定掌握的很准,只要控制在小于等于40cm,静压2遍后再振压6遍,即可满足设计填筑标准。
8.4碾压方法,平行于渠轴线前进—后退法碾压,前进一趟算一遍,再原位退回算两遍,错车搭接以20㎝为宜。
每两遍的搭接处要错位,严禁漏压和过压。
如错距碾压,错距0.5m时,一个压程为4遍,错距1m时,一个压程为2遍,即碾宽/错距=碾压遍数。
9.注意事项9.1行车速度一定要按确定的碾压参数严格控制,特别是振动碾,有一个压力和压力波的传递过程,如果行车速度过快,使压力和压力波传递很浅,这样就不能达到预期的目的,降低了碾压效果。
9.2随时保证碾压机具的性能(如频率、振幅),同时要不断提高平整、碾压机械司机的操作水平,避免碾压混乱造成漏压、过压现象。
9.3填方时,边坡部位超填要满足规范要求,以保证削坡后边坡压实度能满足设计填筑标准。
9.4由于自行式振动平碾吨位偏大,应严格控制土的上限含水率不超过20.3%。
9.5在回填下一层之前,如果局部因含水量过大出现弹簧土或剪切破坏深度在5㎝以上时,应对局部进行处理后,再进行回填。
碾压试验测量记录表3碾压遍数测点铺料前高程(m)铺料后高程(m)碾压后高程(m)铺料厚度(m)压实厚度(m)沉降量(m)备注四遍30-4-1790.266790.560 790.516 0.294 0.25 0.04430cm 30-4-2790.175790.458 790.410 0.283 0.235 0.04830-4-3790.254790.530 790.487 0.276 0.233 0.04330-4-4790.204790.518 790.472 0.314 0.268 0.04635-4-1790.215790.548 790.495 0.333 0.28 0.05335cm 35-4-2790.174790.531 790.480 0.357 0.306 0.05135-4-3790.078790.432 790.384 0.354 0.306 0.04835-4-4790.081790.426 790.376 0.345 0.295 0.0540-4-1790.382790.780 790.726 0.398 0.344 0.05440cm 40-4-2790.284790.686 790.630 0.402 0.346 0.05640-4-3790.127790.511 790.461 0.384 0.334 0.0540-4-4790.370790.766 790.711 0.396 0.341 0.055六遍30-6-1790.400790.686 790.638 0.286 0.238 0.04830cm 30-6-2790.494790.798 790.751 0.304 0.257 0.04730-6-3790.093790.411 790.361 0.318 0.268 0.0530-6-4790.206790.485 790.442 0.279 0.236 0.04335-6-1790.266790.608 790.555 0.342 0.289 0.05335cm 35-6-2790.481790.810 790.758 0.329 0.277 0.05235-6-3790.220790.596 790.542 0.376 0.322 0.05435-6-4790.446790.800 790.749 0.354 0.303 0.05140-6-1790.195790.597 790.540 0.402 0.345 0.05740cm 40-6-2790.134790.524 790.466 0.39 0.332 0.05840-6-3790.232790.617 790.561 0.385 0.329 0.05640-6-4790.348790.775 790.723 0.427 0.375 0.052八遍30-8-1790.333790.627 790.581 0.294 0.248 0.04630cm 30-8-2790.091790.403 790.354 0.312 0.263 0.04930-8-3790.222790.508 790.461 0.286 0.239 0.04730-8-4790.159790.449 790.404 0.29 0.245 0.04535-8-1790.218790.574 790.521 0.356 0.303 0.05335cm 35-8-2790.480790.850 790.796 0.37 0.316 0.05435-8-3790.483790.826 790.770 0.343 0.287 0.05635-8-4790.028790.386 790.332 0.358 0.304 0.05440-8-1790.376790.788 790.730 0.412 0.354 0.05840cm 40-8-2790.216790.622 790.566 0.406 0.35 0.05640-8-3790.418790.808 790.753 0.39 0.335 0.05540-8-4790.266790.664 790.604 0.398 0.338 0.06测量计算:校核:监理:年月日碾压试验测量成果汇总表表4碾压遍数计划铺土厚度(cm)实测铺土厚度(cm)实测压实厚度(cm)实测沉降量(cm)实测值平均实测值平均实测值平均静压2 遍振压4遍3029.428.327.631.429.225.023.523.326.824.7 4.4 4.8 4.3 4.6 4.5 3533.335.735.434.534.728.130.730.829.729.8 5.3 5.1 4.8 5.0 5.1 4039.840.238.439.639.534.433.633.434.133.9 5.4 5.6 5.0 5.5 5.4振压6遍3028.630.431.827.929.723.825.426.823.624.9 4.8 4.7 5.0 4.3 4.7 3534.232.937.635.435.028.927.732.230.529.8 5.3 5.2 5.4 5.1 5.3 4040.239.038.542.740.134.533.232.937.534.5 5.7 5.8 5.6 5.2 5.6振压8遍3029.431.228.629.029.624.526.023.624.224.6 4.6 4.9 4.7 4.5 4.73535.637.034.335.835.730.331.628.730.430.3 5.3 5.4 5.6 5.4 5.44041.240.639.039.840.235.234.833.333.634.2 5.8 5.6 5.5 6.0 5.7测量:汇总计算:校核:监理:年月日- 7 -表5碾具碾压遍数铺土厚度30cm 35cm 40cm测点编号含水率(%)干密度(g/m3)压实度测点编号含水率(%)干密度(g/m3)压实度测点编号含水率(%)干密度(g/m3)压实度18T 自行式振动平碾静压2遍振压4遍30-4-1 17.15 1.59 0.92 35-4-1 19.50 1.56 0.91 40-4-1 17.21 1.53 0.8930-4-2 18.47 1.58 0.92 35-4-2 16.64 1.57 0.91 40-4-2 16.30 1.53 0.8930-4-3 16.46 1.57 0.91 35-4-3 19.60 1.58 0.92 40-4-3 20.11 1.53 0.8930-4-4 19.99 1.60 0.93 35-4-4 18.75 1.57 0.91 40-4-4 19.71 1.54 0.8930-4-5 17.73 1.60 0.93 35-4-5 18.79 1.58 0.92 40-4-5 18.21 1.54 0.90平均17.96 1.59 0.92 平均18.65 1.57 0.91 平均18.31 1.53 0.89振压6遍30-6-1 17.99 1.67 0.97 35-6-1 18.81 1.62 0.94 40-6-1 19.49 1.6 0.9330-6-2 17.17 1.65 0.96 35-6-2 17.39 1.63 0.95 40-6-2 18.82 1.61 0.9430-6-3 18.63 1.66 0.97 35-6-3 16.97 1.64 0.95 40-6-3 16.42 1.61 0.9430-6-4 19.63 1.66 0.97 35-6-4 17.92 1.63 0.95 40-6-4 17.41 1.61 0.9430-6-5 17.86 1.66 0.97 35-6-5 16.92 1.64 0.95 40-6-5 19.13 1.62 0.94平均18.09 1.66 0.97 平均18.18 1.63 0.95 平均18.28 1.61 0.94振压8遍30-8-1 18.09 1.700.99 35-8-1 19.96 1.65 0.96 40-8-1 20.05 1.63 0.9530-8-2 18.04 1.690.98 35-8-2 19.41 1.66 0.96 40-8-2 17.77 1.65 0.9630-8-3 18.17 1.670.97 35-8-3 16.98 1.69 0.98 40-8-3 19.91 1.63 0.9530-8-4 16.66 1.690.98 35-8-4 18.97 1.65 0.96 40-8-4 19.50 1.64 0.9530-8-5 19.14 1.690.98 35-8-5 19.54 1.68 0.98 40-8-5 17.56 1.63 0.95平均18.07 1.69 0.98 平均18.41 1.67 0.97 平均18.48 1.64 0.95注:表中干密度均为压实厚度2/3以下干密度。
