吉大20年4月课程考试《电力系统分析》期末作业考核试题

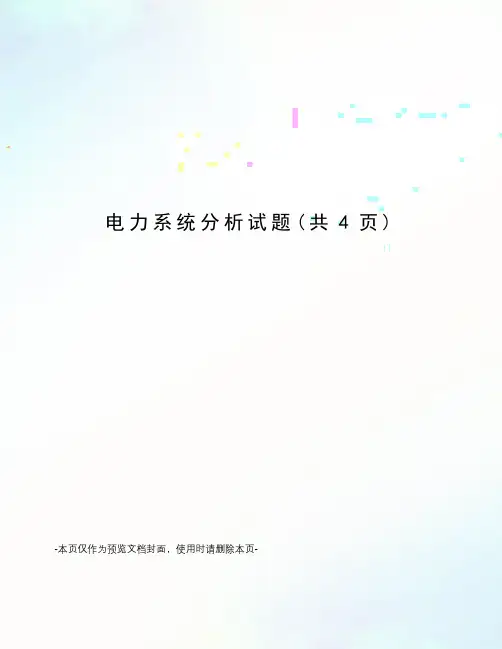

电力系统分析试题(共4页) -本页仅作为预览文档封面，使用时请删除本页-电力系统分析试题一、单项选择题(本大题共20小题，每小题1分，共20分)在每小题列出的四个备选项中只有一个是符合题目要求的，请将其代码填写在题后的括号内。

错选、多选或未选均无分。

1.我国电力系统的额定电压等级有( )、220、500(KV) 、230、500(KV)、230、525(KV) 、220、500(KV)2.在标幺制中，电压的表达式为( )=×Z×I =Z×I=Z×I2 =3×Z×I23.中性点不接地系统中发生单相接地时，接地点有电流流过，电流的通路是( )A.变压器、输电线B.发电机C.输电线、中性点D.输电线路和线路对地电容4.有备用接线方式有( )A.放射式、环式、链式B.放射式、干线式、链式C.环式、双端电源供电式和C5.派克变换的坐标是( )A.静止坐标系B.旋转坐标系C.平面坐标系D.都不对6.有备用电源接线方式的优、缺点是( )A.可靠性高、电压高B.可靠性高，造价低C.可靠性高，造价高D.可靠性低，造价高7.衡量电能质量的指标有( )A.电压和功率B.频率和功率C.电流和功率D.电压大小，波形质量，频率8.系统备用容量中，哪种可能不需要( )A.负荷备用B.国民经济备用C.事故备用D.检修备用9.下列简单故障中，属于对称短路的是( )A.单相短路B.两相短路C.两相短路接地D.三相短路10.改变发电机端电压调压，通常采用( )A.顺调压B.逆调压C.常调压D.均不对11.对称分量法中，a为运算子，a+a2等于( )212.输电线路的正序阻抗与负序阻抗相比，其值要( )A.大B.小C.相等D.都不是σ曲线被称为( )A.耗量特性曲线B.负荷曲线C.正弦电压曲线D.功角曲线等于( ) 14.理想同步发电机，ABC坐标系磁链方程中互感系数，MDQ顺调压是指( )A.高峰负荷时，电压调高，低谷负荷时，电压调低B.高峰负荷时，允许电压偏低，低谷负荷时，允许电压偏高C.高峰负荷，低谷负荷，电压均调高D.高峰负荷，低谷负荷，电压均调低16.若变压器绕组接法形式为Y/△，则在零序等值电路中，变压器的原边相当于( )A.断路B.短路C.有通路D.都不是17.系统发生不对称故障后，越靠近短路点，负序电压越( )A.高B.低C.不变D.都不对18.潮流方程是( )A.线性方程组B.微分方程组C.线性方程D.非线性方程组19.分析简单电力系统的暂态稳定主要应用( )A.等耗量微增率原则B.等面积定则C.小干扰法D.对称分量法20.在改善电力系统暂态稳定性的电气制动方法中，制动电阻过小，则被称为( )A.过制动B.欠制动C.饱和D.误操作二、填空题(本大题共10小题，每小题1分，共10分)21.潮流计算中的电压相位角的约束条件是由___________决定的。

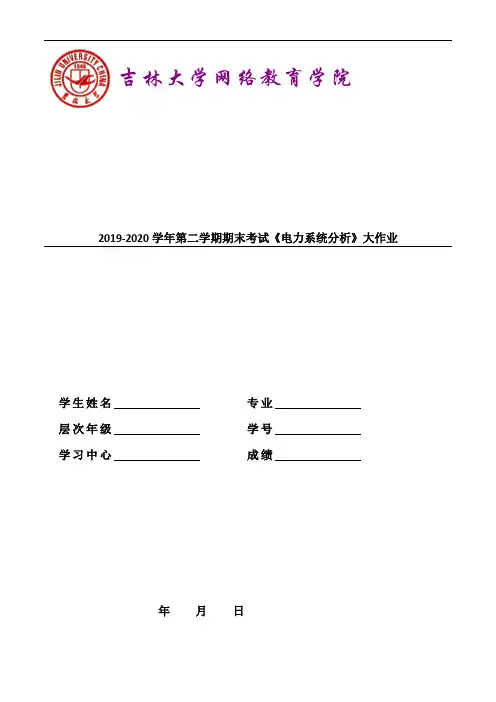

吉林大学网络教育学院2019-2020学年第二学期期末考试《电力系统分析》大作业学生姓名专业层次年级学号学习中心成绩年月日作业要求：大作业要求学生手写完成，提供手写文档的清晰扫描图片，并将图片添加到word文档内，最终wod文档上传平台，不允许学生提交其他格式文件（如JPG，RAR等非word文档格式），如有雷同、抄袭成绩按不及格处理。

一计算题 (共9题，总分值90分 )1. 有一台型10kv网络供电的降压变压器，铭牌给出的试验数据为：。

试求（1）计算折算到一次（二次）侧的变压器参数，并作其Г型Π型等值电路变压器不含励磁之路时的Π型等值电路。

（10 分）2. 降压变压器及等效电路示于图5-7a、b。

折算至一次侧的阻抗为Ω。

已知在最大负荷和最小负荷时通过变压器的功率分别为，一次侧的电压分别为=110KV和113KV。

要求二次侧母线的变化不超过6.0—6.6KV的范围，试选择分接头。

图5-19 习题5-8a 5-8b（10 分）3. 简单电力系统如图7-52习题7-7所示，已知元件参数如下：发电机：，=0.16，=0.19；变压器：，=10。

5，k点分别发生单相接地、两相短路、两相接地和三相短路时，试计算短路点短路电流的有名值，并进行比较分析。

图7-52 习题7-7（10 分）4.已知一200km长的输电线，R=0.1Ω/km，L=2.0mH/km，C=0.01μF/km，系统频率为50Hz。

使用（1）短线路，（2）中程线路，（3）长线路模型求其π形等效电路。

（10 分）解：（1）短线路一字型等值电路参数：（2）中程线路∏形等值电路参数（不需修正）：（3）长线路：5. 简单输电系统的接线图和等效电路如图习题5-9a和b所示。

变压器励磁支路和线路电容被略去。

节点1折算到一次侧的电压为118kV，且维持不变。

受端二次侧母线要求保持在10.5kV。

试配合降压变压器T-2分接头的选择，确定负荷端应安装设（1）静电电容器的容量，（2）同步调相机的容量。

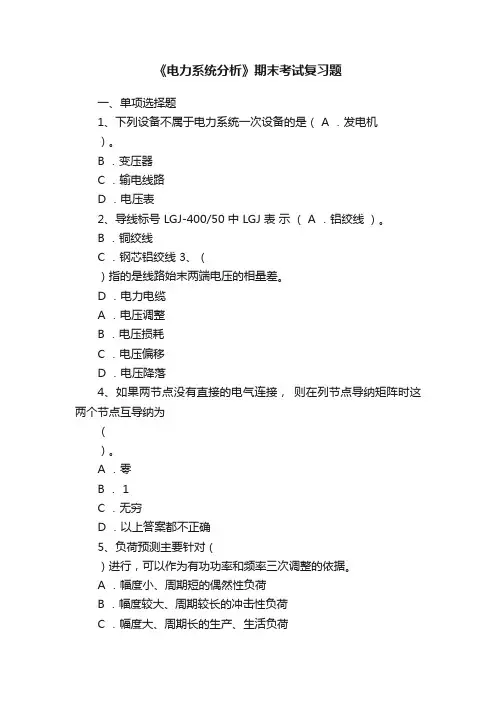

《电力系统分析》期末考试复习题一、单项选择题1、下列设备不属于电力系统一次设备的是（ A ．发电机）。

B ．变压器C ．输电线路D ．电压表2、导线标号 LGJ-400/50 中 LGJ 表示（ A ．铝绞线）。

B ．铜绞线C ．钢芯铝绞线 3、（）指的是线路始末两端电压的相量差。

D ．电力电缆A ．电压调整B ．电压损耗C ．电压偏移D ．电压降落4、如果两节点没有直接的电气连接，则在列节点导纳矩阵时这两个节点互导纳为（）。

A ．零B ． 1C ．无穷D ．以上答案都不正确5、负荷预测主要针对（）进行，可以作为有功功率和频率三次调整的依据。

A ．幅度小、周期短的偶然性负荷B ．幅度较大、周期较长的冲击性负荷C ．幅度大、周期长的生产、生活负荷D ．幅度小、周期长的负荷6、电力线路的并联电纳（）。

A ．消耗无功功率，呈容性B ．消耗无功功率，呈感性C ．发出无功功率，呈容性D ．发出无功功率，呈感性7、下列关于无限大容量电源说法不正确的是（）。

A ．短路前后电源端口电压幅值恒定B ．电源的内阻抗为无穷大C ．短路前后电源频率恒定D ．真正的无限大容量电源不存在8、对于电力线路，零序电抗和正序电抗总是（）。

A ．相等B ．零序电抗大于正序电抗机密★启用前大连理工大学网络教育学院☆ 2017 年春《电力系统分析》注意事项：本复习题满分共：400 分。

期末考试复习题C．零序电抗小于正序电抗D．二者大小关系不确定9、下列说法不正确的是（）。

A ．短路分析属于机电暂态分析B．短路分析属于电磁暂态分析C.功角稳定性分析属于机电暂态分析D．电磁暂态过程与机电暂态过程并存10、下列关于等面积定则说法不正确的是（）。

A ．最大可能减速面积大于等于加速面积时，系统稳定B．最大可能减速面积小于加速面积时，系统不稳定C．减速面积等于加速面积时，系统临界稳定D.只有当减速面积为零时，系统稳定11、通常同步发电机接在线路首端，它的额定电压为电力线路额定电压的（）。

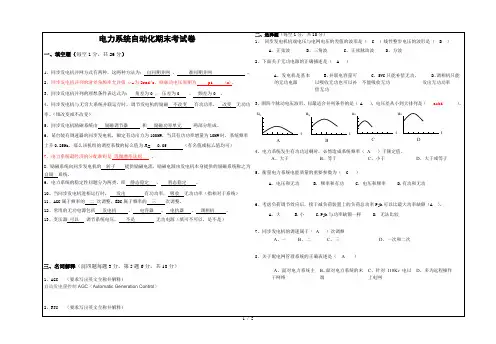

电力系统自动化期末考试卷一、填空题（每空1分，共26分）1、同步发电机并网方式有两种，这两种方法为：自同期并网、准同期并网。

2、同步发电机并列的滑差角频率允许值ωsy为2rad/s，则脉动电压周期为 pi (s)。

3、同步发电机并列的理想条件表达式为：角差为0 、压差为0 、频差为0 。

4、同步发电机与无穷大系统并联运行时，调节发电机的励磁不改变有功功率，改变无功功率。

（填改变或不改变）5、同步发电机励磁系统由励磁调节器和励磁功率单元两部分组成。

6、某台装有调速器的同步发电机，额定有功出力为100MW，当其有功功率增量为10MW时，系统频率上升0.25Hz，那么该机组的调差系数的标么值为R*= 0.05 （有名值或标厶值均可）7、电力系统最经济的分配准则是等微增率法则。

8、励磁系统向同步发电机的转子提供励磁电流，励磁电源由发电机本身提供的励磁系统称之为自励系统。

9、电力系统的稳定性问题分为两类，即静态稳定、暂态稳定。

10、当同步发电机进相运行时，发出有功功率，吸收无功功率（指相对于系统）11、AGC属于频率的二次调整，EDC属于频率的三次调整。

12、常用的无功电源包括发电机、电容器、电抗器、调相机。

13、变压器可以调节系统电压，不是无功电源（填可不可以，是不是）三、名词解释（前四题每题3分，第5题6分，共18分）1、AGC （要求写出英文全称并解释）自动发电量控制AGC（Automatic Generation Control）2、RTU （要求写出英文全称并解释）二、选择题（每空1分，共10分）1、同步发电机机端电压与电网电压的差值的波形是（ C ）线性整步电压的波形是（ B ）A、正弦波B、三角波C、正弦脉动波D、方波2、下面关于无功电源的正确描述是（ A ）A、发电机是基本的无功电源B、并联电容量可以吸收无功也可以补偿无功C、SVC只能补偿无功，不能吸收无功D、调相机只能发出无功功率3、图四个脉动电压波形，问最适合并列条件的是（ A），电压差从小到大排列是（ acbd ）。

电力系统分析复习题一、简答题1.简述正常三相电力系统的稳态运行条件2．什么是潮流，简述潮流计算的目的。

3．为什么进行电压的调整，简述电力系统电压的调整方法。

4. 简述我国常用的额定电压等级，各电气设备额定电压是如何规定的5. 电能质量的三个主要指标是什么？各有怎样的要求6．简述电力系统标幺值的定义及基准值的选定原则。

7．简述采用标幺制的好处以及选择基准值的规则。

8．简述电力系统短路的种类及危害。

9. 简述无功功率管理的主要措施有哪些10.试说明潮流计算中如何对节点进行分类11. 简述影响电力系统的负载能力的因素有哪些12. 电力系统的故障类型都有哪些13. 短路计算的目的和意义是什么14、述电力系统稳态运行的基本要求?15. 简述衡量电能质量的指标有哪些？16. 简述电力系统中负荷的种类及常用的频率调整方法？17. 简述电力系统主要的无功电源及无功功率负荷有哪些？18. 简述电力系统频率变动时，对用户的影响有哪些?19. 简述影响电力系统的负载能力的因素有哪些？20. 电力系统的故障类型都有哪些？二、计算题1．有一台110/11，容量为20000KVA的三相双绕组变压器，名牌给出的实验数据为：△PK =135KW, P=22KW，Uk%=10.5，I%=0.8，试计算折算到一次侧的Γ型变压器参数，画出等值电路。

2.无穷大电源供电系统如图1所示，在输电线中点发生三相短路，求短路冲击电流最大有效值和短路功率，已知：Ug=110kV,降压变压器参数为Z T =0.5003+j7.7818Ω，ZL=1.1+j402Ω。

图13.电力线路长80km，线路采用LGJ-120导线，其参数为Zl=21.6+j33Ω，Bl/2=1.1*10-4S，线路额定电压为110KV，末端接有一台容量为20MVA、变比为110/38.5KV的降压变压器，折算到变压器高压侧的变压器参数为：Z T =4.93+j63.5Ω，YT=(4.95-j49.5)*10-6S，变压器低压侧负荷为15+j11.25MVA，正常运行时要求线路始端电压U1为117.26KV。

吉林大学网络教育学院2019-2020学年第一学期期末考试《电力系统分析》大作业学生姓名专业层次年级学号学习中心成绩年月日作业完成要求：大作业要求学生手写，提供手写文档的清晰扫描图片，并将图片添加到word 文档内，最终wod文档上传平台，不允许学生提交其他格式文件（如JPG，RAR等非word 文档格式），如有雷同、抄袭成绩按不及格处理。

一、简答题（每小题8分，共80分）1、动力系统、电力系统和电力网的基本构成形式如何？答：由生产、变换、传送、分配和消耗电能的电气设备（发电机、变压器、电力线路以及各种用电设备等）联系在一起组成的统一整体就是电力系统。

动力系统是电力系统和发电厂动力部分的总和。

电力网是电力系统中除去发电机和用电设备外的部分。

2、根据发电厂使用一次能源的不同，发电厂主要有哪几种形式？答：发电厂主要有火力发电厂、水力发电厂、核能发电厂和其他能源（太阳能、风能、潮汐）发电厂。

3、电力变压器的主要作用是什么？主要类别有哪些？答：主要作用是变换电压,以利于功率的传输.在同一段线路上,传送相同的功率,电压经升压变压器升压后,线路传输的电流减小,可以减少线路损耗,提高送电经济性,达到远距离送电的目的,而降压则能满足各级使用电压的用户需要.(1)按相数分为单相变压器、三相变压器；(2)按冷却方式分为干式变压器、油浸式变压器；(3)按用途分为电力变压器、试验变压器、特种变压器；(4)按绕组形式分为双绕组变压器、三绕组变压器、自耦变电器；(5)按铁芯形式分为芯式变压器、壳式变压器。

4、架空线路与电缆线路有什么特点？答：架空线路是由导线、避雷针、杆塔、绝缘子和金具等构成；由于架空线采用多股导线，为增加机械强度，采用钢芯铝线，外部铝线作为主要载流部分；线路电压超过220KV 时，为减小电晕损耗或线路电抗，采用扩径导线或分裂导线；为了减小三相参数不平衡，架空线的三相导线需要换位，在中性点直接接地的电力系统中，长度超过100kW的架空线都应换位。

2019年春《电力系统分析》期末考试复习题☆注意事项：本复习题满分共：200分。

一、单项选择题1、若变压器二次侧与线路相连，则其二次侧额定电压是电网电压等级的（）倍。

A．1.1 B．1.05C．1.0 D．0.952、一般当架空线路长度不超过100km，线路额定电压不超过60kV时，线路称为（）。

A．长电力线路B．中等长度电力线路C．短电力线路D．以上说法都不正确3、给定时间内，电力系统中所有发电厂的总发电量与厂用电量之差称为（）。

A．总装机容量B．供电量C．年发电量D．最大负荷4、电力系统潮流计算中广泛应用的数学模型是（）。

A．节点电压方程B．回路电流方程C．割集电压方程D．以上说法都不正确5、下列手段可做到系统频率无差调节的是（）。

A．一次调频B．二次调频C．三次调频D．励磁调节6、我国规定，10kV及以下电压供电负荷电压偏移范围在（）之内。

A．±4% B．±5%C．±6% D．±7%7、下列关于无限大容量电源说法不正确的是（）。

A．真正的无限大容量电源不存在B．电源的内阻抗为无穷大C．短路前后电源端口电压幅值恒定D．短路前后电源频率恒定8、对于电力线路，正序电抗和负序电抗总是（）。

A．相等B．正序电抗大于负序电抗C．正序电抗小于负序电抗D．二者大小关系不确定9、电力系统采用正常运行方式时，静态稳定储备系数为（）。

A．5%-10% B．10%-15%C．12%-15% D．15%-20%10、影响暂态稳定的因素是（）。

A．系统初始运行方式B．故障的类型C．以上两者都有影响D．以上两者都不影响11、若变压器二次侧与用电设备直接相连，则其二次侧额定电压是电网电压等级的（）。

A．1.05倍B．1.0倍C．1.1倍D．1.15倍12、一般长度超过300km的架空电力线路和长度超过100km的电缆线路称为（）。

A．短电力线路B．中等长度电力线路C．长电力线路D．超长电力线路13、降压变压器低压侧末端负荷的功率叫做（）。

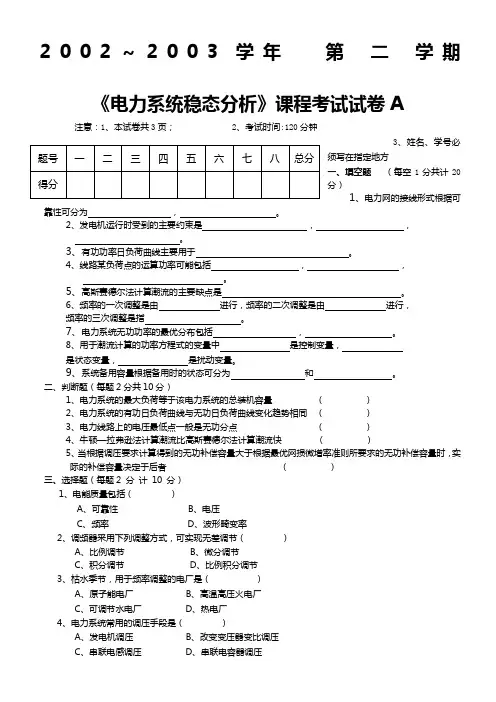

2002～2003学年第二学期《电力系统稳态分析》课程考试试卷A注意：1、本试卷共3页； 2、考试时间:120分钟3、姓名、学号必Array须写在指定地方一、填空题（每空1分共计20分）1、电力网的接线形式根据可靠性可分为，。

2、发电机运行时受到的主要约束是，，。

3、有功功率日负荷曲线主要用于。

4、线路某负荷点的运算功率可能包括，，。

5、高斯赛德尔法计算潮流的主要缺点是。

6、频率的一次调整是由进行，频率的二次调整是由进行，频率的三次调整是指。

7、电力系统无功功率的最优分布包括，。

8、用于潮流计算的功率方程式的变量中是控制变量，是状态变量，是扰动变量。

9、系统备用容量根据备用时的状态可分为和。

二、判断题（每题2分共10分）1、电力系统的最大负荷等于该电力系统的总装机容量（）2、电力系统的有功日负荷曲线与无功日负荷曲线变化趋势相同（）3、电力线路上的电压最低点一般是无功分点（）4、牛顿—拉弗逊法计算潮流比高斯赛德尔法计算潮流快（）5、当根据调压要求计算得到的无功补偿容量大于根据最优网损微增率准则所要求的无功补偿容量时，实际的补偿容量决定于后者（）三、选择题（每题2 分计10 分）1、电能质量包括（）A、可靠性B、电压C、频率D、波形畸变率2、调频器采用下列调整方式，可实现无差调节（）A、比例调节B、微分调节C、积分调节D、比例积分调节3、枯水季节，用于频率调整的电厂是（）A、原子能电厂B、高温高压火电厂C、可调节水电厂D、热电厂4、电力系统常用的调压手段是（）A、发电机调压B、改变变压器变比调压C、串联电感调压D、串联电容器调压5、牛顿—拉弗逊法计算中的雅可比矩阵与节点导纳矩阵相比（ ）A 、有相同的稀疏结构B 、都是对称矩阵C 、都是常数矩阵D 、阶数相同四、简答题（每题5分，共20分）1. 在电力系统潮流计算中,应用节点导纳矩阵比应用回路阻抗矩阵有什么优点?至少说出3点。

2. 系统的调差系数是可整定的，是否可以将系统的调差系数整定为无穷大？为什么？3. 在进行电压管理时，中枢点的电压调整方式有哪几种？4. 利用无载调压变压器能否实现逆调压？为什么？五、系统等值电路如图所示。

电力系统分析试题及答案一、填空题1 ．降压变压器高压侧的主分接头电压为220kv ，若选择＋2 × 2.5% 的分接头，则该分接头电压为。

2．电力系统中性点有效接地方式指的是。

3．输电线路的电气参数包括电抗、电导、电纳和。

4．输电线路的电压偏移是指线路始端或末端母线的实际运动电压与线路的数值差。

5．电力系统的潮流分布一般是用各节点的电压和表示。

6．调整发电机组输出的有功功率用来调整电力系统运动的。

7．复合故障一般是指某一时刻在电力系统发生故障。

8 ．用对称分量法计算不对称故障，当三相阻抗完全对称时，则其序阻抗矩阵Zsc 的非对角元素为。

9．系统中发生单相接地短路时故障点短路电流的大小是零序电流的倍。

10．减小输出电元件的电抗将系统的静态稳定性。

二、单项选择题11．同步发电机的转速和系统频率之间是否有严格的关系（）①否②是③不一定④根据发电机的形式定12．三绕组变压器的结构、通常将高压绕组放在（）①内层②中间层③外层④独立设置13．中性点以消弧线圈接地的电力系统，通常采用的补偿方式是（）①全补偿②欠补偿③过补偿④有时全补偿，有时欠补偿14．三相导线的几何均距越大，则导线的电抗（）①越大②越小③不变④无法确定15．变压器的电导参数 GT，主要决定于哪一个实验数据（）①△ PO ②△ PK ③ UK% ④ I O%16. 当功率的有名值为s＝ P＋jQ 时（功率因数角为）取基准功率为 Sn，则有功功率的标么值为（）①P ②P ③ P④ P cos Sn cos S n sin S n S n17. 环网中功率的自然分布是（）①与电阻成正比分布②与电抗成正比分布③与阻抗成正比分布④与阻抗成反比分布18．电力系统中PQ节点的数量（）①全都是②大量的③少量的④必有且一般只设一个19．潮流计算中，要求某些节点之间电压的相位差应满足的约束条件是（）①｜③｜ i i- - j j | >｜ | >｜i i- - j j|min ②｜|max ④｜i i - - j j |<｜ |<｜ i i - -j j |min|max20．在同一时间内，电力网的电能损耗与供电量之比的百分值称为（ ）①负载率②网损率③供电率 ④厂用电率21．电力系统的频率主要决定于（ ）①有功功率的平衡 ②无功功率的平衡 ③电压质量④电流的大小22．关于顺调压电压调整方式的描述，错误的是（ ）①高峰负荷时允许中枢点电压略低②低谷负荷时允许中枢点电压略低③适用于用户对电压要求不高的场合④适用于供电线路不长的场合23．通过改变变压器变比，实质上（ ）①改变了电压损耗的数值 ②改变了负荷变化时次级电压的变化幅度③改变了电力网的无功功率分布 ④增加了整个电力系统的无功功率容量 24．三相短路时，非周期分量极小值，只能是在某种情况（ ）①一相中出一现 ②同时在两相中出现 ③三相均不出现④只有故障相出现其它相不出现 25．同步机的各种电抗间关系为 ()① x d x q x d " x d '② x qx d x d ' x d "③ x d x q x d ' x d " ④ xdx d ' x q x d " 26. 若 ac 两相发生短路，则基准相选择为 () ① a 相 ② b 相 ③ c 相 ④ a 相和c27．下网 K 点发生两相短路接地， 其复合序网为图所示( )( 其中， 1,2 ，0 分别为正序、 负序、零序阻抗 )28．越靠近电源点负序电压越( )①低②高③不变④无法确定29．作为判据dPE0 主要应用于分析简单系统的（）d①暂态稳定②故障计算30．分析简单系统的暂态稳定性可以应用（①等耗量微增率准则②等面积定则③静态稳定）③小干扰法④调压计算④对称分量法三、简答题31．电力变压器的主要作用是什么？32．简单闭式网分为哪些类网络？33．为什么说当电力系统无功功率不充足时仅靠改变变压器变比分按头来调压并不能改变系统的电压水平？34．为什么变压器中性点经小电阻接地能够提高当系统发生接地故障进的暂态稳定性？四、简算题35．某三相单回输电线路，采用LGJ－ 300 型导线（计算外径25.2mm），已知三相导线正三角形布置，导线间距离 D＝6m，求每公里线路的电抗值。

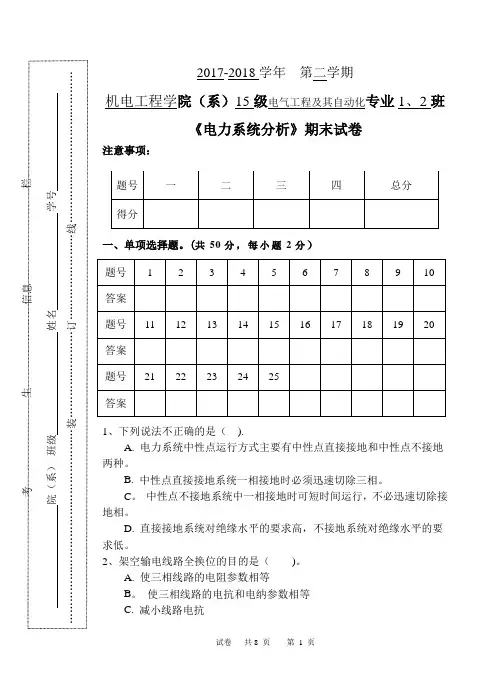

2017-2018学年 第二学期 机电工程学院（系）15级电气工程及其自动化专业1、2班 《电力系统分析》期末试卷 注意事项： 一、单项选择题。

(共50分，每小题2分）1、下列说法不正确的是（ ). A. 电力系统中性点运行方式主要有中性点直接接地和中性点不接地两种。

B. 中性点直接接地系统一相接地时必须迅速切除三相。

C 。

中性点不接地系统中一相接地时可短时间运行，不必迅速切除接地相。

D. 直接接地系统对绝缘水平的要求高，不接地系统对绝缘水平的要求低。

2、架空输电线路全换位的目的是（ )。

A. 使三相线路的电阻参数相等 B 。

使三相线路的电抗和电纳参数相等 C. 减小线路电抗D。

减小线路电阻3、下列说法不正确的是（）。

A。

所谓一般线路，是指中等及中等以下长度的线路B。

短线路是指长度不超过300km的架空线C。

中长线路是指长度在100～300km之间的架空线路和不超过100km的电缆线路D。

长线路指长度超过300km的架空线路和超过100km的电缆线路4、用来支持或悬挂导线并使导线与杆塔绝缘的器件是( ) 。

A。

杆塔 B. 金具 C. 绝缘子D。

保护包皮5、架空输电线路的电抗与导线之间几何平均距离的关系为（）。

A。

几何平均距离越大，电抗越大B.几何平均距离越大,电抗越小C。

输电线路的电抗与几何平均距离无关D。

改变导线之间的几何平均距离可以明显改变线路的电抗6、双绕组变压器的电抗（）。

A。

可由空载损耗计算B。

可由短路电压百分值计算C。

可由短路损耗计算D。

可由空载电流百分值计算7、电力网络的无备用接线不包括（）.A。

单回路放射式 B. 单回路干线式C。

单回路链式网络D。

两端供电网络8、关于电力系统等值电路参数计算时，变压器变比的选择，下述说法中正确的是（）。

A.精确计算时采用实际变比，近似计算时采用平均额定变比B.近似计算时，采用实际变比；精确计算时采用平均额定变比C。

不管是精确计算还是近似计算均应采用额定变比D。
