嵌入式软件开发基础实验报告实时时钟

实验报告5.按下Key4 Key3执行时，该按键执行加一操作，Led灯按照5秒顺时针一个一个亮。

6.按下Key5 Key3执行时，该按键执行减一操作，Led灯按照5秒顺时针一个一个亮。

7.按下Key6 Key3执行时，该按键执行确定操作，Led灯按照5秒顺时针一个一个亮。

8.按下INT 闹钟关闭。

5、实验总结本次实验是对课本上“电子日历钟设计”的加深。

通过本次试验我对led和led显示有了更加熟悉的认识，能熟练应用它们的功能。

同时我对时钟计数器也有了一定的认识，可以使用定时中断实现实时时钟，更重要的是我的实践能力有很大的提高。

程序设计中遇到的问题（1）、问题：初始完成程序后秒针走的时间很快，不是精确的一秒走一次。

原因：单片机只能用主系统时间，修改fprs后可以真确显示。

（2）、问题：时间切换函数与显示函数和设计的不一样，如只需要显示时，却多显示分。

原因：在仔细看代码后发现每次按键中断都在调用time1（）函数，而seeond++在里面，所以每次都会加快秒的运行。

把seeond++移到外面放入time（）函数后这个问题就解决了。

（3）、问题：运行时发现按键中断总会加快秒的运行，不是很精确。

原因：最后设置了一个虚拟的key7，当执行完时间指向ease7，然后调用Freshddisplaybuffer函数，这样就很好的解决了这个问题。

在程序调试过程中，设置断点并且在断点处增加一个LED灯，通过判断灯是否亮可以判断程序是否执行到该位置，对程序调试有很大的帮助。

开始WhileKey? 6 1 3 2 4 结束主程序流程图附件程序流程图:Yd_c_inter() Freshddisp laybuffer(); Set_D_T(); noise(); key=7; , 5 NDownNum() ; Freshddispl aybuffer(); Set_D_T(); noise(); key=7; FreshddisplaybufferTime1();Show_Time();Show_Time(); Time1() Freshddis playbuffer ();; Display_D ate(); noise(); 初始化蜂鸣器并关闭蜂鸣器BZOE = 0;初始化 INT 按键 Init_Inter();初始化 Lcd 和 Led; Init_Lcd(),Init_Led();UpNum(); Freshddis playbuffer (); Set_D_T(); noise(); key=7; key = 0; noise(); Time1(); Freshddis playbuffer (); Set_D_T(); noise();初始化按键中断InitKey_INTKR();Time1(); noise();关中断DI ()关中断EI()开中断EI();源代码：#pragma sfr#pragma EI#pragma DI#pragma access#pragma interrupt INTTM000 Time#pragma interrupt INTKR OnKeyPress#pragma interrupt INTP5 OnKeyOver void Init_Led();void InitKey_INTKR();void Init_Lcd();void Init_Inter();void LightOneLed(unsigned char ucNum);void LightOff();int Count_Day(int month);〃定义变量i,是切换时间的标志//定义 key=0 〃用于存放当前月的天数 〃默认的秒second=0 〃默认的分minute=0 〃默认的时hour=12 〃默认的天day=1 〃默认的月month=5 〃默认的年year=2014 〃默认的闹钟时=1 〃默认的闹钟分=1 〃秒的数码显示缓存区 〃分的数码显示缓存区 〃时的数码显示缓存区 〃天的数码显示缓存区 〃月的数码显示缓存区 〃年的数码显示缓存区 〃月，天的数码显示缓存区 〃时，分的数码显示缓存区 〃分，秒的数码显示缓存区 〃闹钟时的数码显示缓存区 〃闹钟分的数码显示缓存区 //INT 中断中间变量LCD_num[10]={0X070d,0x0600,0x030e,0x070a,0x0603,0x050b,0x050f,0x0700,0x070f,0x070b);//数字0〜〜9的显示码unsigned char Scond;// ......................................................... 延时函数1 .............................................. //void Delay(int k){int i,j;for(i=0;i<k;i++){for(j=0;j<k;j++){〃使用特殊功能寄存器 〃开中断 〃关中断 〃使用绝对地址指令 〃定义时间中断函数为Time 〃定义按键中断为OnKeyPress //定义INT 中断为OnKeyOverchar i=0;int key=0;int temp=1;int temp1 = 1;int second=0;int minute=0;int hour=12;int day=1;int month=5;int year=2014;int c_hour=1;int c_minute=1;int buffs[2];int buffm[2];int buffh[2];int buffday[2];int buffmonth[2];int buffyear[4];int buffmd[4];int buffhm[4];int buffms[4];int buffch[2];int buffcm[2];unsigned char Que = 0;int// .................................................. 初始化Led函数................ //void Init_Led(){PM13=0XF0; 〃端口13的第四位为输出模式PM14=0XF0; 〃端口14的第四位为输出模式PM15=0XF0; 〃端口15的第四位为输出模式)// ............................................................. 按键中断函数............... •//void InitKey_INTKR(){PM4 = 0x3F; //P4的六个端口设置为输入模式PU4 = 0x3F; 〃接通上拉电阻KRM = 0x3F; 〃允许六个按键中断KRMK = 0;PM3.0 = 1;PU3.0 = 1;EGP.5 = 1;PMK5 = 0;PPR5 = 0;KRPR = 1;)// ............................... 初始化lcd函数............... //void Init_Lcd(){ PFALL=0x0F; 〃所有接lcd引脚指定为lcd引脚LCDC0=0x34; 〃设置原时钟和时钟频率LCDMD=0x30; //设置lcd电压为3/5电压LCDM=0xC0; //4分时1/3偏压模式)// ............................... 初始化定时器Inter函数.............. 〃void Init_Inter(){ CRC00)=0; //CR000为比较寄存器PRM00=0X04; 〃计数时钟为fprs/2A8 CR000=0X7FFF;//时间间隔为1s TMMK010=1;//TMMK010 中断屏蔽TMMK000=0; //TMMK000 中断允许TMC00=0X0C; //TM00和CR000相等时进入清零&启动模式)void Time(){ second++;)// ............................................................. 按键中断函数............... •//void OnKeyPress(){DI();switch(P4&0x3F) 〃判断哪个按键按下{case 0x3e:key=1; //按键keyl按下break;case 0x3d:key=2; //按键key2按下break;case 0x3b:key=3; //按键key3按下break;case 0x37:key=4; //按键key4按下break;case 0x2f:key=5; //按键key5按下break;case 0x1f:key=7; //按键key6按下break;default:break;)EI();)// ............................................................... I NT按键中断函数............... //void OnKeyOver(){DI();Que = 0; //判断Que是否为0BZOE = 0; 〃蜂鸣器关闭EI();)// ................................................... Led小灯函数............... //void LightOneLed(unsigned char ucNum){switch(ucNum){ 〃检测变量ucNumcase 0:case 1:case 2:case 3:P13 |= (unsigned char) 1 << (ucNum);〃如果为0到3中的一个值则让LED1到LED4中的一个亮break;case 4:case 5:case 6:case 7:P14 |= (unsigned char) 1 << (ucNum - 4);〃如果为4到7中的一个值则让LED5到LED8中的一个亮break;case 8:case 9:case 10:case 11:P15 |= (unsigned char) 1 << (ucNum - 8);〃如果为8至U 11中的一个值则让LED9至U LED12中的一个亮break;default:break;))// ................................................... Led小灯熄灭函数............... 〃void LightOff(){P13 = 0;P14 = 0;P15 = 0;)// ............................................. 时间函数.............. 〃void Time1(){if((second % 5) == 0){ 〃秒大于 5 变为0Scond = second / 5 + 1;LightOff(); 〃调用小灯亮函数LightOneLed(Scond % 12);)if(second>=60){minute++; //秒大于60时分加1second=0;if(minute>=60){minute=0;hour++; //分大于60时时加1if(hour>=24){hour=0;day++; 〃时大于24时天加1temp=Count_Day(month);if(day>=temp){day=1;month++; 〃天大于当前月份的天数时月加1if(month>=13){month=1;year++; //月大于12时年加1))))))// ...................................... 计算当前月的天数.............. •//int Count_Day(int month){int day;if((month==4)||(month==6)||(month==9)||(month==11))//4,6,9,11 月为30 天day=30;else if(month==2){if((year%4==0&&year%100==0)||(year%400==0))day=29; 〃闰年2月29天elseday=28; //平年2月28天)elseday=31; //1,3,5,7,8,10,12 月为31 天return (day);)// ................................ 倒计时函数 ...... //void Show_Time(){ pokew(0xFA40,0x00); pokew(0xFA42,0x00); pokew(0XFA48,buffs[1]); pokew(0XFA4A,buffs[0]); pokew(0XFA44,buffm[1]); pokew(0XFA46,buffm[0]); pokew(0xFA4C,0x00); pokew(0xFA4E,0x00); Delay(100);) // ..................................................................... 日期显示函数 ................. •// void Display_Date(){buffm[0]|=0x0800;pokew(0xFA40,buffyear[3]);〃显示年 pokew(0xFA42,buffyear[2]);pokew(0xFA44,buffyear[1]);pokew(0xFA46,buffyear[0]);pokew(0xFA48,buffmonth[1]);〃显示月 pokew(0xFA4A,buffmonth[0]);pokew(0xFA4C,buffday[1]);〃显示日pokew(0xFA4E,buffday[0]);temp1=0;) // .................................................................... 时间显示函数 .............. •//void Display_Time(){ pokew(0xFA40,0x00);pokew(0xFA42,0x00);pokew(0xFA44,buffh[1]);〃显示时 pokew(0xFA46,buffh[0]);pokew(0xFA48,buffm[1]);〃显示分 pokew(0xFA4A,buffm[0]);pokew(0xFA4C,buffs[1]);〃显示秒 pokew(0xFA4E,buffs[0]);)// ..................................................................... 设定时间函数 .............. •//void Set_D_T(){int lcd_addr;lcd_addr = 0xFA40;switch(i){case 1:pokew(lcd_addr,buffyear[3]);〃时间年 pokew(lcd_addr+2,buffyear[2]);pokew(lcd_addr+4,buffyear[1]);pokew(lcd_addr+6,buffyear[0]);pokew(lcd_addr+8,0x00);pokew(lcd_addr+10,0x00);pokew(lcd_addr+12,0x00);pokew(lcd_addr+14,0x00);break;case 2:pokew(lcd_addr,0x00);pokew(lcd_addr+2,0x00);pokew(lcd_addr+4,0x00);pokew(lcd_addr+6,0x00);pokew(lcd_addr+8,buffmonth[1]);〃时间月 pokew(lcd_addr+10,buffmonth[0]);pokew(lcd_addr+12,0x00);pokew(lcd_addr+14,0x00);break;case 3:pokew(lcd_addr,0x00); //在lcd 右边显示1〃在lcd 右边显示0 〃在lcd 右边显示1 〃在lcd 右边显示0pokew(lcd_addr+2,0x00);pokew(lcd_addr+4,0x00);pokew(lcd_addr+6,0x00);pokew(lcd_addr+8,0x00);pokew(lcd_addr+10,0x00);pokew(lcd_addr+12,buffday[1]); 〃时间日pokew(lcd_addr+14,buffday[0]);break;case 4:pokew(lcd_addr,0x00);pokew(lcd_addr+2,0x00);pokew(lcd_addr+4,buffh[1]); 〃时间时pokew(lcd_addr+6,buffh[0]);pokew(lcd_addr+8,0x00);pokew(lcd_addr+10,0x00);pokew(lcd_addr+12,0x00);pokew(lcd_addr+14,0x00);break;case 5:pokew(0xFA40,0x00);pokew(0xFA42,0x00);pokew(0xFA44,0x00);pokew(0xFA46,0x00);pokew(0xFA48,buffm[1]); 〃时间分pokew(0xFA4A,buffm[0]);pokew(0xFA4C,0x00);pokew(0xFA4E,0x00);break;case 6:pokew(0xFA40,0xd1);pokew(0xFA42,0xd0);pokew(0xFA44,0xd7);pokew(0xFA46,0xd1);pokew(0xFA48,0x50);pokew(0xFA4A,0x56);pokew(0xFA4C,buffch[1]); 〃闹钟时pokew(0xFA4E,buffch[0]);break;case 7:pokew(0xFA40,0xd1);pokew(0xFA42,0xd0);pokew(0xFA44,0xd7);pokew(0xFA46,0xd1);pokew(0xFA48,0x50);pokew(0xFA4A,0x00);pokew(0xFA4C,buffcm[1]); 〃闹钟分pokew(0xFA4E,buffcm[0]);break;default:break;))// ........................................................ 切换时间函数 .............. …// void d_c_inter(){DI(); 〃关中断i++;if(i>7) 〃切换标志>7, i=1,否则i++i=1;EI(); 〃开中断)// ........................................................ 调整时间加函数 .............. •// void UpNum(){ switch(i){ case 1:year++;case 2:month++;if(month > 12){month = 1;)break;case 3:temp = Count_Day(month);day++;if(temp < day)day = 1;break;case 4:hour++;if(hour > 23)hour = 1;break;case 5:minute++;if(minute > 59)minute = 0;break;case 6:c_hour++;if(c_hour > 23)c_hour = 1;break;case 7:c_minute++;if(c_minute > 59)c_minute = 0;break;default:break;))// ........................................................ 调整时间减函数.............. …// void DownNum(){switch(i){case 1:year--;case 2:month--;if(month < 1){month = 12;)break;case 3:temp = Count_Day(month);day--;if(day < 1)day = temp;break;case 4:hour--;if(hour < 1)hour = 23;break;case 5:minute--;if(minute < 0)minute = 59;break;case 6:c_hour--;if(c_hour < 1)c_hour = 23;break;case 7:c_minute--;if(c_minute < 0)c_minute = 59;break;default: break;))// .................................................. 闹铃以及小灯函数.............. •//void noise(){if(c_hour == hour && c_minute == minute && Que == 1){ 〃闹铃的时，分与系统时，分相等，并且闹钟标志开启CKS=0XE0; 〃开启蜂鸣器输出，输出频率为0.98khz的音频Time1(); 〃调用时间函数))// ........................................................ 显示缓存区刷新时间函数.............. •//void Freshddisplaybuffer(){buffs[1]=LCD_num[second/10];/期的显示码放入秒的数码显示缓存区buffs[0]=LCD_num[second%10];buffm[1]=LCD_num[minute/10];//分的显示码放入分的数码显示缓存区buffm[0]=LCD_num[minute%10];buffm[0]|=0x0800; 〃分的后面显示一个"."buffh[1]=LCD_num[hour/10]; 〃时的显示码放入时的数码显示缓存区buffh[0]=LCD_num[hour%10];buffh[0]|=0x0800; 〃时的后面显示一个"."buffday[1]=LCD_num[day/10];//天的显示码放入天的数码显示缓存区buffday[0]=LCD_num[day%10];buffmonth[1]=LCD_num[month/10];//月的显示码放入月的数码显示缓存区buffmonth[0]=LCD_num[month%10];buffmonth[0]|=0x0800; 〃月的后面显示一个"."buffyear[3]=LCD_num[year/100/10];/^的显示码放入年的数码显示缓存区buffyear[2]=LCD_num[(year/100)%10];buffyear[1]=LCD_num[(year%100)/10];buffyear[0]=LCD_num[(year%100)%10];buffyear[0]|=0x0800; 〃年的后面显示一个"."buffmd[3]=LCD_num[month/10];//月，天的显示码放入月，天的数码显示缓存区buffmd[2]=LCD_num[month%10];buffmd[2]|=0x0800; 〃月，天后显示一个"."buffmd[1]=LCD_num[day/10];buffmd[0]=LCD_num[day%10];buffhm[3]=LCD_num[hour/10];//时，分的显示码放入时，分的数码显示缓存区buffhm[2]=LCD_num[hour%10];buffhm[2]|=0x0800; 〃时，分的后显示一个"."buffhm[1]=LCD_num[minute/10];buffhm[0]=LCD_num[minute%10];buffms[3]=LCD_num[minute/10];/^，秒的显示码放入分，秒的数码显示缓存区buffms[2]=LCD_num[minute%10];buffms[2]|=0x0800; 〃分，秒的后显示一个"."buffms[1]=LCD_num[second/10];buffms[0]=LCD_num[second%10];buffch[1]=LCD_num[c_hour/10];//闹钟时的显示码放入闹钟时的数码显示缓存区buffch[0]=LCD_num[c_hour%10];buffcm[1]=LCD_num[c_minute/10];//闹钟分的显示码放入闹钟分的数码显示缓存区buffcm[0]=LCD_num[c_minute%10];)// ................................. 主函数............... 〃void main(){DI(); 〃关中断PM3.4 = 0; //P3.3，P3.4端口设置为输出模式P3.4 = 1; //led灯初始化为点亮状态PM3.3 = 0;P3.3 = 0;BZOE = 0; 〃蜂鸣器初始化为熄灭Init_Lcd(); 〃初始化lcdInit_Led(); 〃初始化ledInitKey_INTKR(); 〃初始化按键EI(); 〃开中断Init_Inter(); //初始化中断while(1){ Time1(); noise(); switch(key){ case 0: Freshddisplaybuffer(); Time1(); Show_Time();Show_Time(); break; case 1:Time1();Freshddisplaybuffer(); Display_Date(); noise();break;case 2:Time1();Freshddisplaybuffer(); Display_Time(); noise();break;case 3:d_c_inter();Freshddisplaybuffer(); Set_D_T();noise();key=7; break;case 4:UpNum();Freshddisplaybuffer(); Set_D_T();noise();key=7; break;case 5:DownNum();Freshddisplaybuffer(); Set_D_T();noise();key=7; break;case 6:key = 0;if(i > 5)Que = 1;1 = 0;noise();case 7:Time1();Freshddisplaybuffer(); Set_D_T(); 〃调用计算时间函数 〃调用闹钟函数 〃没有按键执行 〃调用刷新函数 〃计算时间 〃调用显示时间函数 //按键1执行 〃计算时间 〃调用刷新函数 〃调用显示日期函数 〃调用闹钟函数 //按键2执行 //计算时间 //调用刷新函数 //调用时间显示函数 //调用闹钟函数 //按键3执行 〃调用时间切换函数 //调用刷新函数 〃调用时间设置函数 //调用闹钟函数 //按键4执行 〃调用时间加函数 //调用刷新函数 //调用时间设置函数 //调用闹钟函数 //按键5执行〃调用时间减函数 //调用刷新函数 //调用时间设置函数//调用闹钟函数//按键6执行〃判断是否确认 //调用闹钟函数〃虚拟按键7 //调用刷新函数//调用时间设置函数〃调用闹钟函数noise();break;。

实时时钟实验总结一、实验目的本实验的主要目的是了解实时时钟的原理及其应用，掌握实时时钟的使用方法，以及通过实验学习如何编写驱动程序。

二、实验原理1. 实时时钟是一种能够提供时间和日期信息的芯片，它通常由一个晶体振荡器和一组计数器组成。

2. 实时时钟可以通过I2C总线与处理器进行通信，读取或设置时间和日期信息。

3. 实现实时时钟需要编写相应的驱动程序，并将其与操作系统进行集成。

三、实验设备与材料1. 实验板：STM32F407ZET6开发板；2. 模块：DS1307实时时钟模块；3. 软件：Keil uVision5开发环境。

四、实验内容1. 硬件连接：将DS1307模块与STM32F407ZET6开发板连接，包括SDA、SCL、VCC和GND等引脚。

2. 编写驱动程序：根据DS1307模块手册编写相应的驱动程序，并将其集成到操作系统中。

3. 测试程序：编写测试程序，通过读取DS1307模块返回的时间和日期信息来验证驱动程序是否正常工作。

五、实验步骤1. 连接硬件：将DS1307模块与STM32F407ZET6开发板连接。

2. 编写驱动程序：根据DS1307模块手册编写相应的驱动程序，并将其集成到操作系统中。

3. 编写测试程序：编写测试程序，通过读取DS1307模块返回的时间和日期信息来验证驱动程序是否正常工作。

4. 下载程序：使用Keil uVision5开发环境将编写好的程序下载到STM32F407ZET6开发板上。

5. 运行测试：启动STM32F407ZET6开发板，通过串口助手等工具查看DS1307模块返回的时间和日期信息，验证驱动程序是否正常工作。

六、实验结果经过测试，实时时钟模块能够正确返回当前时间和日期信息，并且能够根据需要进行设置和调整。

七、实验总结本次实验通过对实时时钟原理的学习以及编写驱动程序和测试程序的练习，加深了对嵌入式系统中硬件与软件协同工作的理解。

同时也掌握了一些基本的嵌入式系统开发技能，如硬件连接、驱动编写、调试等。

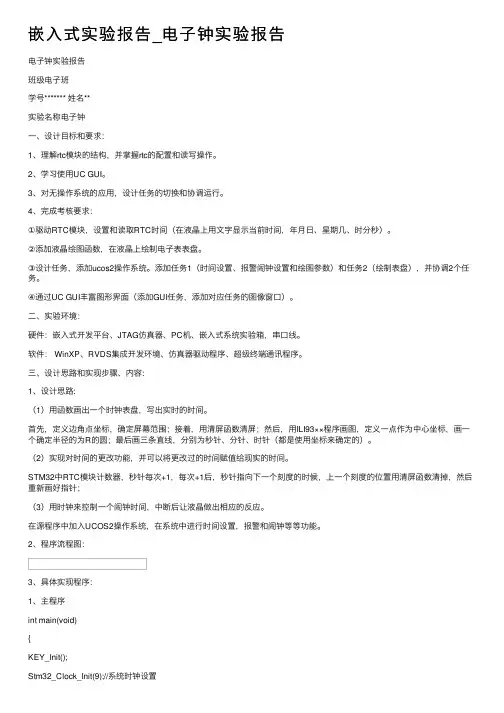

嵌⼊式实验报告_电⼦钟实验报告电⼦钟实验报告班级电⼦班学号******* 姓名**实验名称电⼦钟⼀、设计⽬标和要求：1、理解rtc模块的结构，并掌握rtc的配置和读写操作。

2、学习使⽤UC GUI。

3、对⽆操作系统的应⽤，设计任务的切换和协调运⾏。

4、完成考核要求：①驱动RTC模块，设置和读取RTC时间（在液晶上⽤⽂字显⽰当前时间，年⽉⽇、星期⼏、时分秒）。

②添加液晶绘图函数，在液晶上绘制电⼦表表盘。

③设计任务，添加ucos2操作系统。

添加任务1（时间设置、报警闹钟设置和绘图参数）和任务2（绘制表盘），并协调2个任务。

④通过UC GUI丰富图形界⾯（添加GUI任务，添加对应任务的图像窗⼝）。

⼆、实验环境：硬件：嵌⼊式开发平台、JTAG仿真器、PC机、嵌⼊式系统实验箱，串⼝线。

软件： WinXP、RVDS集成开发环境、仿真器驱动程序、超级终端通讯程序。

三、设计思路和实现步骤、内容:1、设计思路:（1）⽤函数画出⼀个时钟表盘，写出实时的时间。

⾸先，定义边⾓点坐标，确定屏幕范围；接着，⽤清屏函数清屏；然后，⽤ILI93××程序画图，定义⼀点作为中⼼坐标，画⼀个确定半径的为R的圆；最后画三条直线，分别为秒针、分针、时针（都是使⽤坐标来确定的）。

（2）实现对时间的更改功能，并可以将更改过的时间赋值给现实的时间。

STM32中RTC模块计数器，秒针每次+1，每次+1后，秒针指向下⼀个刻度的时候，上⼀个刻度的位置⽤清屏函数清掉，然后重新画好指针；（3）⽤时钟来控制⼀个闹钟时间，中断后让液晶做出相应的反应。

在源程序中加⼊UCOS2操作系统，在系统中进⾏时间设置，报警和闹钟等等功能。

2、程序流程图：3、具体实现程序：1、主程序int main(void){KEY_Init();Stm32_Clock_Init(9);//系统时钟设置delay_init(72); //延时初始化uart_init(72,9600); //串⼝1初始化LED_Init();LCD_Init();RTC_Init();EXTIX_Init();DrawClock();while(1){if(alarmflag==1)//闹钟标志Alarm(); //闹钟显⽰elseTimeshow(); //时间显⽰if(set==1) //设置时间标志{LCD_Clear(WHITE);Set_timeshow(); //设置时间}}}时钟、led、lcd、rtc初始化后，进⼊⼀个死循环，如果没有进⼊闹钟中断，就开始时钟显⽰，按下第⼀个使能按键后，进⼊第⼆个界⾯，开始时间更改，然后再返回更改值。

实时时钟一、实验目的１．掌握RTC (Real Time Clock) 工作原理。

２．学习掌握其编程实验方法及应用。

二、实验内容阅读芯片手册，掌握RTC工作原理、编程方法及应用。

三、预备知识1．用ARM ADS1.2集成开发环境，编写和调试程序的基本过程。

2．ARM应用程序的框架结构。

3．RTC工作原理四、实验设备及工具硬件：ARM嵌入式开发板、用于ARM7TDMI的JTAG仿真器、PC机Pentumn100以上、串口线软件：PC机操作系统win98、Win2000或WinXP、ARM ADS1.2集成开发环境、仿真器驱动程序、RTC实验原理及说明五、实验原理1．RTC原理实时时钟（RTC---- Real Time Clock）的基本功能是保持跟踪时间和日期等信息，但许多RTC还提供有多种附加功能，如：看门狗定时器、系统复位、非易失存储器（NV RAM）、序列号、方波输出、涓流充电等。

接口方式RTC芯片提供有多种接口方式，其中并行接口可实现存储器的快速访问或有较大的存储容量，适合于那些对价格、尺寸要求不是很荷刻的系统，许多采用并行接口的实时时钟芯片还与晶振和电池封装在一起构成一个完整的时钟模块，从而简化了硬件设计。

并行接口包括复用总线（数据与地址总线复用）和独立的地址、数据总线。

一般用于时间保持的NV RAM都采用与SRAM相同的控制信号，并可以方便地与常用的微处理器容量。

另外，有些Phantom实时时钟还将时钟数据隐含在备用电池支持的RAM内，以便利用64位软件协议来访问时钟数据。

一般情况下，串行接口时钟芯片都具有外形尺寸较小、成本低廉等优势，但这类芯片的通信速率一般较低，因而比较适合便携式产品。

这类芯片通常包括1-Wire 接口、2线、3线、4线或SPI接口，而许多处理器也包括2线或SPI接口，当然，也有些处理器（如8051及其派生产品）则支持复用的地址和数据总线。

备用电池在有些应用中（如VCR），时钟和日期信息在系统掉电时将会丢失，而在大多数应用中要求系统主电池断电时仍保持时钟和日期有效。

嵌入式数字时钟实验总结本次实验是关于嵌入式数字时钟的设计与实现。

我们通过使用单片机和数码管，成功构建了一个功能完善的数字时钟。

在实验过程中，我们学习了嵌入式系统的基本原理和设计技巧，同时也加深了对数字电路和计时器的理解。

首先，我们明确了实验的目标和需求。

作为一款嵌入式数字时钟，它应该具备显示时间、日期的功能，同时还可以提供闹钟功能和计时功能。

基于这些需求，我们进行了系统的设计和功能模块的划分。

其次，我们选用了适合该项目的硬件平台和软件开发工具。

我们选择了一款功能强大且易于使用的单片机作为主控芯片，以满足系统的高效运行和稳定性要求。

同时，我们使用了一种高亮度的数码管，以保证时间和日期的清晰显示。

然后，我们通过系统设计和模块划分来完成软件的开发。

我们根据系统需求，将整个项目划分为多个模块，如时钟模块、日期模块、闹钟模块和计时模块等。

每个模块都有相应的功能和逻辑，通过合理的调用和交互，实现了整个系统的协调运行。

在实验过程中，我们遇到了一些问题并找到了解决办法。

例如，由于数码管的显示限制，我们需要通过七段数码管的编码方式来进行显示。

我们通过查阅资料和试验，成功实现了数码管的显示功能。

另外，由于闹钟和计时功能需要精确的时间控制，我们使用了定时器和中断的方法来实现，确保了系统的准确性和稳定性。

最后，我们对实验结果进行了测试和调试。

通过测试，我们发现嵌入式数字时钟能够正常显示时间和日期，并且闹钟和计时功能也运行良好。

我们还对系统进行了性能和稳定性测试，发现系统响应快速、界面友好，并且稳定运行。

通过本次实验，我们不仅学到了嵌入式系统的设计和开发技能，还获得了对数字电路和计时器的深入理解。

同时，我们也意识到了实际工程项目中的挑战和困难，锻炼了解决问题的能力。

我们相信这次实验经历对我们今后的学习和工作都具有重要意义。

动态的指针式时钟嵌入式实验报告
*若需源码，请关注后，发私信
一、实验题目：
在LCD显示屏上显示一个动态的指针式时钟
二、实验目的：
1.了解开发板的基本结构，熟悉嵌入式开发流程。

2.掌握开发板各部件的基本操作。

3.提升动手能力，在动手中掌握嵌入式开发流程。

三、实验内容：
用Qt代码编写一个动态的指针式时钟，然后能够定闹钟，当闹钟的时间到时，能够让多媒体的音乐响起来。

四、实验器材：
PC机一台，ARM2410开发板。

五、实验过程：
1.在自己的pc机上编写Qt程序，然后交叉编译该程序。

（前提
是在自己的电脑上交叉编译好Qt然后用qmake进行交叉编译
自己的Qt程序）
2.将交叉编译好的目标代码挂载在目标机上进行运行测试。

六、实验总结：
在开学之前，对嵌入式啊的了解几乎为零，刚开始老师让自己定课题，自己觉得什么都不懂。

但随着学习的深入，加之对实验指导书上的操作，慢慢的就了解了arm2410开发板的结
构和工作机制。

通过前边的基础实验，在我开始做自己的实验之前，我先在自己的pc机上编写应用程序，在我准备好自己机子上的运行环境之后，我就开始编写应用程序，测试成功之后，然后交叉编译qt的应用程序，交叉编译Qt时会耗费很长的时间。

等一切工作做完后，然后我在开发板上进行烧写VIVI、内核、根文件系统等工作，然后把自己的程序挂载在目标机上进行运行，最后定闹钟，让多媒体能够响起来。

通过这学期的学期，我对嵌入式的开发了解啦很多，也提升啦我很大的兴趣，从而为我下学期的学习做啦很好的铺垫，也多谢老师的耐心指导，。

实时钟实验报告小结实验目标和要求实时钟实验的目标是设计并实现一个能够显示当前时间的实时钟系统。

要求能够使用外部振荡器作为时钟源，实现时钟的计时和显示功能，同时能够通过按键进行时间的设置和调整。

实验过程和方法实验中，我们使用了数码管、按键、外部振荡器和微控制器等硬件组件。

其中，数码管用于显示时间信息，按键用于设置和调整时间，外部振荡器提供时钟信号，微控制器作为控制中心。

在实验过程中，首先进行了硬件的连接。

将数码管的七段显示引脚与微控制器的IO口连接，按键引脚与IO口连接，外部振荡器的时钟引脚连接到微控制器的定时器输入引脚。

根据实验要求，我们使用了定时器/计数器来控制时间的计时和显示。

其次，进行了软件的编写。

使用C语言编写了控制程序，实现了时钟的计时和显示功能。

通过定时器中断的方式，每秒钟触发一次中断，计时器加一，重新更新数码管显示的时间。

通过按键的中断，可以设置和调整时间的小时和分钟。

最后，进行了调试和测试。

将程序烧录到微控制器中，将外部振荡器连接并提供时钟源，随后按下按键进行时间的设置和调整。

观察数码管显示的时间是否正确，确保实时钟系统能够正常运行。

实验结果评价经过实验测试，实时钟系统能够实现预期的功能，能够准确地计时并显示时间。

通过按键的设置和调整功能，时间也能够根据需要进行修改。

在不接通外部振荡器的情况下，实时钟系统会使用内部振荡器提供的时钟信号，确保时钟系统可以继续运行。

然而，在实验过程中也发现了一些问题。

首先是按键的抖动问题，由于按键的机械结构，按键在按下和释放的瞬间会有抖动现象，导致程序可能多次响应按键中断。

为了解决这个问题，需要在程序中增加合适的延时机制。

其次是外部振荡器的稳定性问题。

如果外部振荡器的频率不稳定，会导致计时显示的时间不准确。

因此，在选择外部振荡器时，需要注意其稳定性和精度。

另外，实时钟系统的显示模式也可以进一步优化。

目前，我们使用了数码管来显示时间，但是显示的信息有限。
