三菱PLC应用手册、软件明细及下载网站

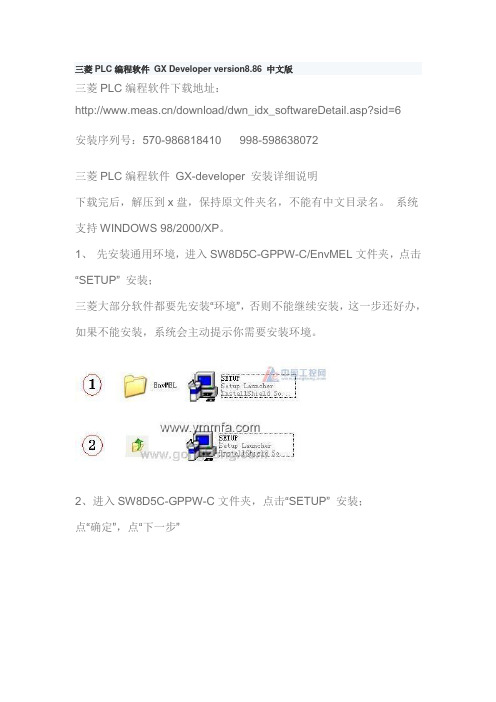

三菱PLC编程软件GX Developer version8.86 中文版三菱PLC编程软件下载地址：/download/dwn_idx_softwareDetail.asp?sid=6安装序列号：570-986818410 998-598638072三菱PLC编程软件GX-developer 安装详细说明下载完后，解压到x盘，保持原文件夹名，不能有中文目录名。

系统支持WINDOWS 98/2000/XP。

1、先安装通用环境，进入SW8D5C-GPPW-C/EnvMEL文件夹，点击“SETUP” 安装；三菱大部分软件都要先安装“环境”，否则不能继续安装，这一步还好办，如果不能安装，系统会主动提示你需要安装环境。

2、进入SW8D5C-GPPW-C文件夹，点击“SETUP” 安装；点“确定”，点“下一步”输入GX系列软件的通用序列号：570-986818410998-598638072注意，“监视专用”这里不能打勾，否则软件只能监视，这个地方也是出现问题最多的地方。

请大家注意：往往缺省安装都没有问题的。

（安装选项中，每一个步骤要仔细看，有的选项打勾了反而不利）其他两个地方可以打勾然后一直点“下一步”，就开始安装了安装过程5-10分钟后弹出下图安装完成，系统弹出提示，结束。

3、打开程序，测试程序是否正常，如果程序不正常，有可能是因为操作系统的DLL文件或者其他系统文件丢失，一般程序会提示是因为少了哪一个文件而造成的。

在这样的情况下，有2种可能，1就是本省的软体有问题；2是安装过程有问题。

后者重装就可能解决。

来源：/webpage/forum/200807/2008070400060200001-1.shtml 来自: /zms2780/blog/item/4d87bfd3586cec9da1ec9c42.html。

《三菱全系列PLC通用编程软件&三菱PLC模拟调试软件(中文版)》(GX Developer Version&GX Simulator)7.08J[压缩包]23719次浏览262次收藏•状态：精华资源•摘要：发行时间: 2002年制作发行: MITSUBISHI语言: 简体中文•时间： 7月21日发布 | 7月21日更新•分类：软件行业软件z_cj精华资源: 5全部资源: 5相关：举报资源•详细内容•相关资源•补充资源•用户评论电驴资源下面是用户共享的文件列表，安装电驴后，您可以点击这些文件名进行下载[三菱全系列PLC通用编程软件&三菱PLC模拟调试软件(中文30.1MB 版)].GX.Developer.Version.7.08J.rar详情[三菱全系列PLC通用编程软件&三菱PLC模拟调试软件(中文14.7MB 版)].GX.Simulator.6c.rar详情GXChManual操作手册.pdf详情21.1MB全选65.9MB中文名: 三菱全系列PLC通用编程软件&三菱PLC模拟调试软件(中文版)英文名: GX Developer Version&GX Simulator别名: 三菱PLC 设计/维护工具资源格式: 压缩包版本: 7.08J发行时间: 2002年制作发行: MITSUBISHI地区: 大陆语言: 简体中文简介:[已通过安全检测]ESET NOD32 Antivirus™(病毒库: 5290 (20100718))[已通过安装测试]Windows Xp/Vista[版权声明]软件版权归原作者及原软件公司所有，如果你喜欢，请购买正版软件，所提供之软件只供学习用，由此产生的任何法律问题和经济损失盖不负责。

[共享条件]电信ADSL 2M[共享服务时间]全天不定时做种可编程控制器简称PC（英文全称：Programmable Controller），它经历了可编程序矩阵控制器PMC、可编程序顺序控制器PSC、可编程序逻辑控制器PLC（英文全称：Programmable Logic Controller）和可编程序控制器PC几个不同时期。

三菱PLC软件大全「三菱（PLC）GXDeveloper8.86可以安装在WIN7」自动化老虎 2017-12-09 14:50:37三菱PLC软件大全 [三菱（PLC）GX Developer 8.86可以安装在WIN7]FXGP-WIN-C:三菱FX系列PLC编程软件(不含FX3U),支持梯形图、指令表、SFC语言编程,可进行程序的在线更改、监控及调试，具有异地读写PLC程序功能。

GX Developer:三菱全系列PLC编程软件,支持梯形图、指令表、SFC、ST及FB、Label语言编程，网络参数设定，可进行程序的在线更改、监控及调试，结构化程序的编写(分部编程)，可制作成标准化程序, 在其它同类系统中使用。

GX Simulator:三菱PLC的仿真调试软件，支持三菱所有型号PLC(FX,AnU,QnA 和Q系列)，模拟外部I/O信号，设定软件状态与数值。

GX Explorer:三菱全系列PLC维护工具,提供PLC维护必要的功能。

类Windows操作，通过拖动进行程序的上传/下载，可以同时打开几个窗口监控多CPU系统的数据，配合GX RemoteService-I 使用因特网维护功能.GX RemoteService I :三菱全系列PLC远程访问工具，安装在服务器上，通过因特网/局域网连接PLC和客户。

将PLC的状态发EMAIL给手机或计算机，可以通过因特网浏览器对软元件进行监控/测试。

在客户机上，可使用GXExplorer软件通过因特网/局域网进入PLC。

GX Configurator-CC:A系列专用，cclink单元的设定，监控工具。

用于A 系列CC-Link主站模块的CC-Link网络参数设定,无需再编制顺控程序来设定参数，在软件图形输入屏幕中简单设定。

可以监控, 测试和诊断CC-Link 站的状态 (主站/其它站) ，可以设置 AJ65BT-R2的缓存寄存器GX Configurator-AD:Q系列专用，A/D转换单元的设定，监控工具。

三菱PLC仿真软件GX Developer 8和 GX Simulator 6c安装使用说明一、软件安装：第一步：安装GX Developer 8.86，解压GX Developer 8.86，打开文件夹路径如下：三菱PLC编程软件 GX Developer 8.86 (中文版)\SW8D5C-GPPW-C\EnvMEL\SETUP.EXE进行安装；第二步：打开文件路径如下：三菱PLC编程软件 GX Developer 8.86 (中文版)\SW8D5C-GPPW-C\SETUP.EXE进行安装；（注册码：570-986818410）第三步：GX Simulator 6c ，解压GX Simulator 6c，打开文件夹路径如下：三菱PLC 仿真软件GX Simulator6-C中文版\三菱PLC仿真软件 GX Simulator6-C\EnvMEL\SETUP.EXE 进行安装；第四步：打开文件路径如下：三菱PLC仿真软件GX Simulator6-C中文版\三菱PLC仿真软件 GX Simulator6-C\SETUP.EXE进行安装；（注册码：917-505764844）一，仿真软件的功能就是将编写好的程序在电脑中虚拟运行，如果没有编好的程序，是无法进行仿真的。

所以，在安装仿真软件GX Simulator 6c 之前，必须先安装编程软件 GX Developer，并且版本要互相兼容。

比如可以安装“GX Developer 7.08”“GX Developer 8.34”等版本.二，安装好编程软件和仿真软件后，在桌面或者开始菜单中并没有仿真软件的图标。

因为仿真软件被集成到编程软件GX Developer中了，其实这个仿真软件相当于编程软件的一个插件。

三，接下来我们做一个实例：（1）启动编程软件GX Developer，创建一个新工程。

（2）编写一个简单的梯形图。

（3）可以通过菜单栏启动仿真。

三菱PLC使用手册三菱PLC（可编程逻辑控制器）是一种广泛应用于工业自动化领域的控制器设备。

作为一种可编程的控制器，它能够实现各种自动化控制操作，如机器人控制、生产线控制、监控系统等。

使用三菱PLC之前，用户需要了解其使用手册，以便正确地安装、配置和操作设备。

下面是三菱PLC的使用手册概述，主要包括PLC的基本结构、安装和配置、PLC编程和调试等方面。

一、PLC的基本结构三菱PLC主要由中央处理器（CPU）、输入和输出模块（I/O模块）以及通信模块组成。

中央处理器是PLC的“大脑”，负责接收和处理控制信号，然后发送相应的命令给输出模块来实现控制操作。

输入模块用于接收外部信号，输出模块则用于对外部设备输出信号。

通信模块用于与其他设备进行通信。

二、安装和配置在安装PLC之前，用户需要确定PLC的安装位置和固定方法。

接着需要将PLC与电源连接，并确保电源电压和频率符合要求。

安装完成后，用户需要根据实际需求配置PLC的输入和输出模块，即确定输入模块和输出模块的数量和类型。

在配置过程中需要仔细参考电气图纸和相关规范，确保配置正确。

三、PLC编程四、PLC调试和运行PLC编程完成后，用户需要对PLC进行调试和运行。

调试过程中需要检查PLC的连接和配置是否正确，以及编程是否符合预期。

用户可以通过监视PLC的输入和输出信号，根据不同情况进行调整和优化，以确保PLC 的稳定运行。

在运行过程中，用户需要注意监控PLC的运行状态和性能，及时处理错误和异常情况。

五、PLC维护和管理PLC的维护和管理是确保PLC长期稳定运行的重要工作。

用户需要定期检查PLC的连接和配置，及时清理设备和维护电源。

此外，用户还需要备份PLC的程序和参数，以防止意外丢失。

对于大型或复杂的PLC系统，用户还可以使用监控软件来实时监测PLC的运行状态和性能。

总结：三菱PLC使用手册提供了使用和操作三菱PLC的详细指南。

从PLC的基本结构、安装和配置，到PLC的编程、调试和运行，再到PLC的维护和管理，都需要用户仔细参考手册进行操作。

FX1N-26使用说明书一产品简介PLC采用32位进口芯片，运算速度快，高效稳定，下载程序波特率支持9600，和19200两种波特率。

PLC功能如下：1：16输入10输出晶体管：无机械触点，功率大,寿命长，速度快，本公司采用大功率管，可直接驱动24V直流电磁阀。

继电器：此处就相当于一个小开关，没有极性，可接0--220V交流电，也可接直流电，方便灵活，功率大，但断开吸合没有晶体管快，不可高频率输出，大家可根据自己需求，来选购。

（MT晶体管类型，MR继电器类型）2：支持高速计数。

3：支持高速脉冲输出（可用于步进伺服电机控制）。

4：自带实时时钟（对于时钟设置详见案例）。

5：支持两路AD转换，而且PLC另有2路AD和1路DA的扩展接口，方便今后扩展用。

6：编程方式跟原装日本三菱PLC完全一样，无需任何转换软件即可完全使用三菱GX Developer8.XX、GX Works2等中英文版编程软件。

7：双通信接口，三菱PLC原装422通信接口，485通信接口。

8：掉电记忆，还有超强加密（保护工程人员的劳动成果）。

9：PLC的扩展功能在开发中，敬请关注。

二：性能介绍指令运用和三菱PLC相同，这里主要讲解AD 高速脉冲指令，高速计数器，MODBUS通信。

2.1 、AD模拟量：本PLC模拟量使用很简单：AD0的转换结果直接保存在D5001AD1的转换结果直接保存在D5002无需编程即可轻松获取模拟量。

AD接口使用注意事项：默认发0--10V模拟量输入型，订购时一定要详细说明，可定制0--20MA 4--20MA类型。

对于不同的输入类型可通过配置D8027来实现。

D8027的设置如下：2.2PLC带有高速脉冲输出功能PLSY指令：脉冲输出功能，用来驱动步进电机或伺服电机。

指令格式是[PLSY K1000 K5000 Y0]这里K1000表示脉冲频率是1000Hz。

K5000表示输出5000个脉冲。

Y0表示脉冲输出点是Y0。

三菱FX2N可编程控制器使用手册一、可编程控制器的内部编程元件1、输入继电器X: X000~X017 共16点2、输出继电器Y： Y000～Y017 共16点3、辅助继电器M：1）通用辅助继电器 M0～M499 共500点2）断电保持继电器 M500~M3071 共2572点3）特殊辅助继电器 M8000～M8255 共256点4、状态继电器S：S0~S499 共500点1）初始状态继电器 S0~S9 共10点2）回零状态继电器 S10～S19 共10点，供返回原点用3）通用状态继电器 S20～S499 共480点4）断电保持状态继电器 S500～S899 共400点5）报警用状态继电器 S900~S999 共100点5、定时器T：T0～T255 共256点1）常规定时器 T0～T255 共256点T0～T199为100ms定时器，共200点，其中T192~T199为子程序中断服务程序专用的定时器.T200～T245为10ms定时器共46点2）积算定时器 T246～T255 共10点T246～T249为1ms积算定时器共4点T250～T255为100ms积算定时器共6点6、计算器 C：C0～C234 共235点1）16位计数器 C0~C199 共200点其中C0～C99为通用型共100点C100～C199为断电保持型共100点2）32位加/减计数器 C200～C234 共35点其中C200～C219为通用型共20点C220~C234为断电保持型共15点7、指针P/I1）分支用指针P0~P127 共128点2）中断用指针I XXX 共15点其中输入中断指针100～150 共6点定时中断指针16～18 共3点计数中断指针1010~1060 共6点8、数据寄存器D1）通用数据寄存器 D0~D199 共200点2）断电保持数据寄存器 D200～D7999其中断电保持用 D200～D511 共312点不能用软件改变的断电保持 D512~D7999 共7488点，可用RST 和ZRST指令清除它的内容。
