住宅厨卫排气道系统应用技术标准(一)住宅厨卫排气道系统应用技术标准1.前言住宅厨卫排气道系统是保障居民生活环境卫生与健康的重要设施之一，对于其应用标准的制定和执行，具有非常重要的意义。

2.概述住宅厨卫排气道系统应用技术标准是指对住宅内厨房、卫生间等设施进行排气工程设计规范、材料使用及施工、验收等环节进行规定的标准。

3.标准内容1.排气道应进行合理布局，保证通风流畅，不得出现死角。

2.采用符合国家标准的排气管材料，并确保管道无缝、封闭。

3.排气管道内壁应保持清洁，无明显杂物积聚。

4.排气口应布置在易观察、方便清洁的位置，严禁设于封闭空间或位置不当的地方。

5.排气口应选用适宜大小，不得小于75平方毫米，或出现异味等不良气体外泄。

6.排气口应修整完好，不得有破损、变歪等情况。

7.排气管道与燃气管道要保持间距，确保排气管不受燃气管热量的影响而发生膨胀、变形等情况。

8.排气管道及其附件施工要合理、牢固，确保长期使用安全可靠。

9.排气管道及其附件验收合格后，方可投入使用。

4.结论住宅厨卫排气道系统应用技术标准的制定和执行，关系到居民生活环境的卫生和健康。

本标准的制定，对于保障住宅内部气氛的舒适卫生，促进城市生态环境的提升具有非常重要的意义。

5.实施建议为有效贯彻落实技术标准，建议以下措施可行：1.加大对施工单位的监管和督促力度，及时排查和纠正违反排气道系统应用技术标准的行为。

2.对使用住宅排气道系统的居民进行相关教育，提高其对排气道系统的重视和对系统状态的自觉监测。

3.政府和相关机构应持续加大对住宅排气道系统应用技术标准的宣传和推广力度。

例如，采取多种宣传形式，加强推广力度等。

4.强化排气道施工单位和木工等施工人员对排气道系统应用技术标准的专业培训和考核，确保施工质量，降低违规次数和事故发生率。

6.总结住宅厨卫排气道系统应用技术标准是保障居民生活环境卫生和健康的基本要求，其制定和实施具有十分重要的意义。

住宅厨房烟道排气系统技术标准与质量要求 Company number：【0089WT-8898YT-W8CCB-BUUT-202108】附件2：住宅厨房烟道排气系统技术要求和质量标准目录：1.依据（标准和规范）2.提供样品及相关资料3.设计、制作工序要求1）设计要求；2）制作工序要求；4.材料进场检查5.运输和堆放6.安装要求7.排气阀及相关配件8.烟道烟帽9.其他注意事项10.施工组织方案编制、供货、安装工期及其他时间配合要求1.依据1.1.除另有注明外，本工程须符合设计、图纸和相关国家、地方及行业标准，主要包括但不限于（当以下所引用的标准出现废止情况，自动更新为最新标准，并更新相应条款）：➢《工程建设标准强制性条文》➢《建筑工程施工质量验收统一标准》（GB50300-2001）➢《建筑装饰装修工程质量验收规范》（GB50210-2001）➢《住宅装饰装修工程施工规范》（GB50327-2001）➢《住宅排气道（一）》（07J916—1）➢《住宅厨房卫生间变压式排风道图集（II型）》（统一编号：BK2001—02C）➢《住宅厨房卫生间变压式防串烟防倒灌排风道》（广东省推荐标准GJT003）➢《住宅共用变压拔气式五防排气系统》（广东省推荐标准粤12J/T910）➢《排油烟气防火止回阀》GA∕T798-2008➢《建筑通风和排烟系统用防火阀门》GB19530-2007➢《通风管道耐火试验方法》GB∕T17428-2009➢《建筑材料及制品燃烧性能分级》GB8624-2006➢《建筑材料放射性核素限量》GB6566-2001➢《建筑构件耐火试验方法》GB∕T19978-1999➢《住宅设计规范》（GB50096—2011）➢《民用建筑设计通则》GB50352—2005➢《住宅建筑规范》GB50368—2005➢《建筑设计防火规范》GB50016—2006➢《采暖通风与空气调节设计规范》GB50019—2003➢《住宅厨房、卫生间排气道》JG/T194—2006➢《住宅厨房及相关设备参数》（GB11228-89）1.2.本技术要求及质量标准是针对厨房排烟道，不包括卫生间排烟道和商业排烟道。

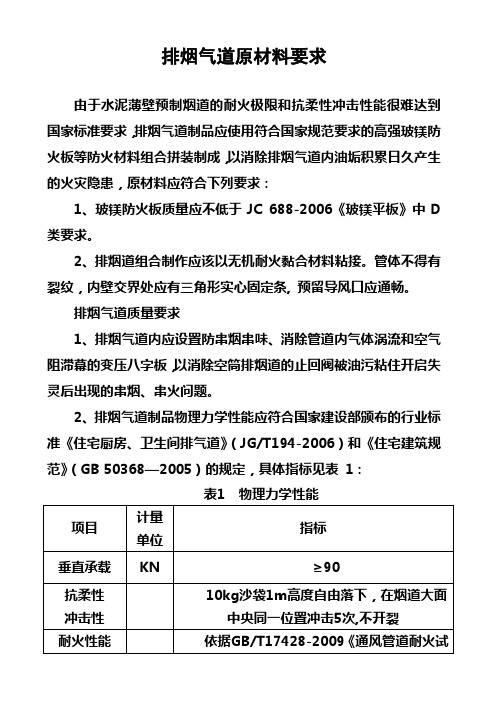

排烟气道原材料要求
由于水泥薄壁预制烟道的耐火极限和抗柔性冲击性能很难达到国家标准要求，排烟气道制品应使用符合国家规范要求的高强玻镁防火板等防火材料组合拼装制成，以消除排烟气道内油垢积累日久产生的火灾隐患，原材料应符合下列要求：
1、玻镁防火板质量应不低于JC 688-2006《玻镁平板》中D类要求。

2、排烟道组合制作应该以无机耐火黏合材料粘接。

管体不得有裂纹，内壁交界处应有三角形实心固定条, 预留导风口应通畅。

排烟气道质量要求
1、排烟气道内应设置防串烟串味、消除管道内气体涡流和空气阻滞幕的变压八字板，以消除空筒排烟道的止回阀被油污粘住开启失灵后出现的串烟、串火问题。

2、排烟气道制品物理力学性能应符合国家建设部颁布的行业标准《住宅厨房、卫生间排气道》（JG/T194-2006）和《住宅建筑规范》（GB 50368—2005）的规定，具体指标见表 1 :
表1 物理力学性能。

部品标准厨房卫生间排气烟道Coca-cola standardization office【ZZ5AB-ZZSYT-ZZ2C-ZZ682T-ZZT18】住宅工程部品标准（补充）——厨房、卫生间排气（烟）道做法标准二〇一五年三月二日住宅工程部品标准（补充）——厨房、卫生间排气（烟）道做法标准一、现行的国家有关建筑规范、标准、规程：《住宅厨房、卫生间排气道》JGT194-2006《住宅设计规范》GB50096-2011二、规范约定一类是工厂预制的薄壁排气道，内壁相对比较平整、光滑，壁厚介于12~15毫米之间，每节排气道的标准长度为~米或者~米，也可以根据用户的实际要求定做；另外一类是现场砌筑的排气道，内壁相对比较粗糙，壁厚120毫米。

而现场砌筑的排气道是用砖或者石块，按照国家有关建筑规范在现场砌筑而成，砖缝砂浆务必饱满，以免烟气泄漏；排气道内部用水泥砂浆尽量抹平，以降低气流摩擦阻力损失。

内表面要求光滑，外表面要求平整无空洞和缝隙，端面应平整且无毛边；进出口上方应标明规格、型号（层号）标有气流方向的箭头“↑”，以免安装时产生错误；为方便排演气道的安装可制成每层楼一节，这样排烟气道长度等于层高。

1、钢丝网水泥排气道制品的水泥强度不应低于。

硅酸盐水泥、普通硅酸盐水泥性能应符合GB175的规定，快硬硅酸盐水泥性能应符合GB199的规定，矿渣硅酸盐水泥、火山灰质硅酸盐水泥及粉煤灰质硅酸盐水泥性能应符合GB1344的规定。

增强材料宜采用22#-26#及直径4的钢筋，钢丝网网眼尺寸以为10㎜×10㎜。

2、玻璃纤维网增强水泥排气道制品的水泥强度不应低于级。

低碱度硫铝酸盐水泥性能应符合JC/T659的规定，硫铝酸盐水泥性能应符合JC714的规定。

耐碱玻璃纤维网格布应符合JC/T841的规定。

3、骨料性能应符合JGJ51的规定，其粒径不应大于排气道壁厚的1/34、允许采用耐老化、耐腐蚀、耐潮湿并符合防火及环保规定的化学建材或其他轻质材料。

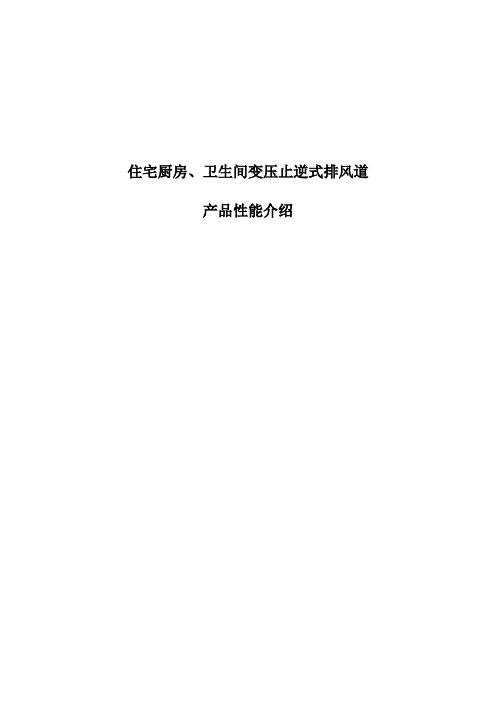

住宅厨房、卫生间变压止逆式排风道产品性能介绍目录1。

前言 (2)2．厨房、卫生间排风道的发展历程 (2)3。

排风道的性能指标 (4)4. 性能对比 (4)5. 防火型变压式排气体系介绍 (5)5。

1 产品简介 (5)5.2 技术性能 (5)5。

3 设计注意要点 (7)5.4 施工安装注意要点 (7)5.5 用户使用注意事项 (7)1. 前言住宅厨房、卫生间排风道,指厨卫排放油烟和废气的竖向排风道。

排风道竖向设置,穿越各楼层，用于将废气收集后集中排出。

排风道对于改善住宅内空气质量，降低厨房污染危害，改善室内卫生条件有着重要的作用，也是提高室内空气质量的重要手段之一。

同时排风道排风不畅及串味问题是客户投诉的热点，所以合理地选用、设置排风道有着重要的意义.下面对排风道技术的发展历程及当前使用比较广泛的变压止逆式排气体系进行介绍,便于各项目把握排风道的设计选型及施工阶段控制要点。

2．厨房、卫生间排风道的发展历程随着住宅科技的发展，排风道的技术水平也在不断的发展，其发展历程有以下几个阶段:2.1 直接外排式直接外排式,是指各户的厨房排油烟机或卫生间通风器的排风短管通过外墙或外窗直接排至室外。

此方法对室外低空间造成大气污染，并且油烟污染外墙、外窗，严重影响美观，现已不采用。

2.2 单烟道式排风道由一个矩形烟管构成,垂直穿越各层住宅，在每层留有一个连接排油烟机的进风口，在排油烟机的推动下，将油烟排入烟道，烟气在温度的作用下,在烟道中产生上升浮力,从而将烟气排出出屋面的出风口。

该烟道系统的排气量小，不适合用于多层和高层的住宅中，已被淘汰。

2。

3 子母式排风道子母式排风道由两个并列矩形烟管构成，垂直穿越各楼层。

次烟道在每层中设一连接排油烟机的进风口，次烟道与主烟道距进风口一定距离处相汇。

其原理是通过排油烟机将烟气推入次烟道中，利用排油烟机的推动力和油烟温度上浮力使油烟上升一段距离后再进入主烟道排出屋面。

该烟道的系统排气量仍然不能满足要求，更不适合高层住宅，因此逐渐被淘汰。

附件2：住宅厨房烟道排气系统技术要求和质量标准目录：1.依据（标准和规范）2.提供样品及相关资料3.设计、制作工序要求1）设计要求；2）制作工序要求；4.材料进场检查5.运输和堆放6.安装要求7.排气阀及相关配件8.烟道烟帽9.其他注意事项10.施工组织方案编制、供货、安装工期及其他时间配合要求1.依据1.1.除另有注明外，本工程须符合设计、图纸和相关国家、地方及行业标准，主要包括但不限于（当以下所引用的标准出现废止情况，自动更新为最新标准，并更新相应条款）：《工程建设标准强制性条文》《建筑工程施工质量验收统一标准》（GB50300-2001）《建筑装饰装修工程质量验收规范》（GB50210-2001）《住宅装饰装修工程施工规范》（GB50327-2001）《住宅排气道（一）》（07J916—1）《住宅厨房卫生间变压式排风道图集（II型）》（统一编号：BK2001—02C）《住宅厨房卫生间变压式防串烟防倒灌排风道》（广东省推荐标准GJT003）《住宅共用变压拔气式五防排气系统》（广东省推荐标准粤12J/T910）《排油烟气防火止回阀》GA∕T798-2008《建筑通风和排烟系统用防火阀门》GB19530-2007《通风管道耐火试验方法》GB∕T17428-2009《建筑材料及制品燃烧性能分级》GB8624-2006《建筑材料放射性核素限量》GB6566-2001《建筑构件耐火试验方法》GB∕T19978-1999《住宅设计规范》（GB50096—2011）《民用建筑设计通则》GB50352—2005《住宅建筑规范》GB50368—2005《建筑设计防火规范》GB50016—2006《采暖通风与空气调节设计规范》GB50019—2003《住宅厨房、卫生间排气道》JG/T194—2006《住宅厨房及相关设备参数》（GB11228-89）1.2.本技术要求及质量标准是针对厨房排烟道，不包括卫生间排烟道和商业排烟道。

住宅厨卫排气道施工方案重庆帆融环保建材有限公司住宅厨卫排气道施工方案一、适用范围本方案适用于建筑高度在100米以下的住宅厨卫和卫生间竖向排气道及配套产品的施工安装。

二、产品性能、质量要求排烟气系统由排气机械设备排油烟机或排风扇（用户自购）、排气道、排烟气防火止回阀、屋顶风帽四部分组成配套使用，实现住宅厨房排除油烟和卫生间排除污浊空气的功能。

1、排气道制品应符合JG/T194-206的相关规定。

2、排气道管体的耐火极限不应低于1h。

3、排油烟气防火止回阀应符合GA/T798-2008的相关规定。

4、屋顶风帽采用C20细石混凝土预制，旋转式防倒灌风帽采风铝合金或其他防腐材料制作。

三、施工及安装要求1、施工准备：(1)排气道安装应在土建主体结构完成之后，装饰工程及其它设备管道安装之前进行；排烟气防火止回阀必须和相应的排气道配套安装和使用；屋顶风帽应在屋面防水层及保温隔热层施工安装。

施工前清理安装部位和操作场所。

（2）排气道在安装之前，应对排气道的位置、高度、走向进行技术审核，并校对型号和层号。

检查楼板预留洞是否符合设计要求，上下楼板空洞是否垂直对中，不符合要求应进行修理整改。

（3）排气道垂直运输时应采取保护措施，并必须两点起吊，防止碰、撞、撬、摔等机械损伤。

安装前应对其外观进行质量检查，并清除其内外表面杂物。

安装中途停顿时，应将排气道上端口封闭，保证施工安全并防止建筑垃圾掉入。

2、安装工艺：（1）排气道安装顺序应为自下而上逐层安装，首层安装时，应将地面找平。

（2）安装前应检查整修楼板预留洞并弹出排气道中心线，然后排气道就为，对准排气道中心线，周边用铁皮抱箍、膨胀螺丝固定，挂线校直，上下排气道结合面用水泥胶浆密封，排气道安装完毕后住宅施工单位再托底模用C20级细石混凝土分两次将预留孔缝隙捣实并抹成高出地面30mm的防水反口。

（3）高层住宅排气道每隔标准层2层，应做好承托处理，施工做法为上下排气道接缝处校正后。

厨卫排⽓道标准和规范条⽂有关标准和规范条⽂对厨卫排⽓道系统的规定⼀、厨卫排⽓道系统标准要求（⼀)耐⽕极限要求1、2015年5⽉1⽇实施的《建筑设计防⽕规范》GB50016-2014，5.1.2条规定。

建筑物耐⽕等级的建筑构件燃烧性能和耐⽕极限应符合《住宅建筑规范》 GB 50368第条强制性条⽂规定。

2、强条1;耐⽕极限要求，《建筑设计防⽕规范》GB50016-2014第6.2.9条规定1、2、3为强制性条⽂，必须严格执⾏。

电缆井、管道井、排烟道、排⽓道、垃圾道等竖向管道井，应分别独⽴设置；其井壁应为耐⽕极限不低于的不燃烧体；井壁上的检查门应采⽤丙级防⽕门。

3、强条2;防⽕分隔要求《建筑设计防⽕规范》GB50016-2014第6.2.9条规定。

建筑⾼度不超过100m的⾼层建筑，其电缆井、管道井应每隔2～3层在楼板处⽤相当于楼板耐⽕极限的不燃烧体作防⽕分隔；建筑⾼度超过100m的⾼层建筑，应在每层楼板处⽤相当于楼板耐⽕极限的不燃烧体作防⽕分隔。

4、空隙填塞密实要求（强条3），《建筑设计防⽕规范》GB50016-2014第6.2.9条规定。

电缆井、管道井与房间、⾛道等相连通的孔洞，其空隙应采⽤不燃烧材料填塞密实。

5、排⽓道耐⽕极限，应符合现⾏国家标准《建筑构建耐⽕试验⽅法第⼀部分通⽤要求》GB/T 的有关规定。

通风管道在标准⽕条件下的耐⽕性能试验⽅法，⽤来检验通风管道承受外部⽕管道作⽤时的耐⽕性能。

《建筑构件耐⽕试验⽅法》第1部分：通⽤要求GB/T 9978—2008、第条、条规定;试件的耐⽕极限是指满⾜相应耐⽕性能判定准则的时间；第12.2.1 隔热性和完整性对应承载能⼒；如果试件的“承载能⼒”已不符合要求；则将⾃动认为试件的“隔热性”和“完整性”不符合要求。

第隔热性对应完整性，如果试件的“完整性”已不符合要求，则将⾃动认为试件的“隔热性”不符合要求。

《通风管道耐⽕试验⽅法》GB /T 17428有关规定。
