【CN209324458U】一种凸轮轴调相器【专利】

专利名称：一种凸轮轴调节器专利类型：发明专利
发明人：刘勇谋,张清泉,王志刚申请号：CN201910061046.7申请日：20190123
公开号：CN109653827A
公开日：
20190419
专利内容由知识产权出版社提供
摘要：本发明公开了一种凸轮轴调节器，属于汽车发动机配件领域，包括定子、转子和电磁阀；所述转子的叶片嵌接在定子两个扇段之间，并将转子的轮毂、定子外环和两个扇段构成的压力腔分割成提前压力腔和滞后压力腔，所述叶片穿有可连通提前压力腔和滞后压力腔的换油通道和内置有可控制换油通道开闭的控制阀；所述电磁阀通过给油、泄油来控制定子、转子的相对转动以及控制阀的动作。

由于该结构，通过控制提前压力腔和滞后压力腔直接进行油液交换，完成平衡压力腔真空的任务，避免转子通过真空引起的与本来计划的移调方向相反运动，并加快凸轮轴相对于曲轴的相位调节响应。

申请人：成都优迈达科技有限公司
地址：610041 四川省成都市高新区高朋大道3号2层203、205、207、209室
国籍：CN
更多信息请下载全文后查看。

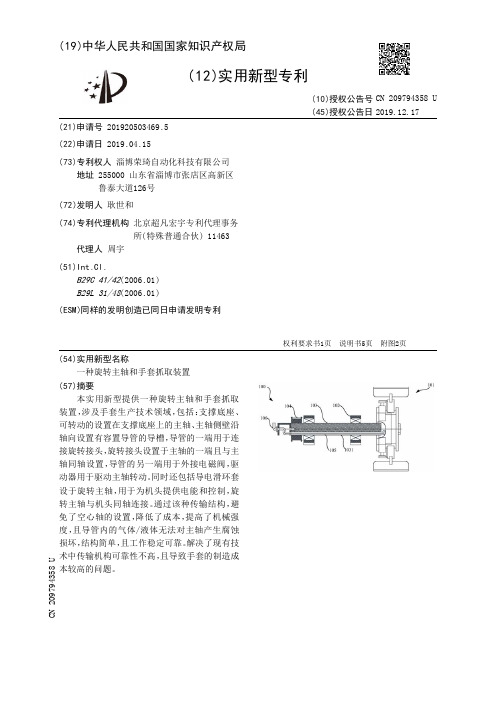

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920503469.5(22)申请日 2019.04.15(73)专利权人 淄博荣琦自动化科技有限公司地址 255000 山东省淄博市张店区高新区鲁泰大道126号(72)发明人 耿世和　(74)专利代理机构 北京超凡宏宇专利代理事务所(特殊普通合伙) 11463代理人 周宇(51)Int.Cl.B29C 41/42(2006.01)B29L 31/48(2006.01)(ESM)同样的发明创造已同日申请发明专利(54)实用新型名称一种旋转主轴和手套抓取装置(57)摘要本实用新型提供一种旋转主轴和手套抓取装置，涉及手套生产技术领域，包括：支撑底座、可转动的设置在支撑底座上的主轴、主轴侧壁沿轴向设置有容置导管的导槽，导管的一端用于连接旋转接头，旋转接头设置于主轴的一端且与主轴同轴设置，导管的另一端用于外接电磁阀，驱动器用于驱动主轴转动。

同时还包括导电滑环套设于旋转主轴，用于为机头提供电能和控制，旋转主轴与机头同轴连接。

通过该种传输结构，避免了空心轴的设置，降低了成本，提高了机械强度，且导管内的气体/液体无法对主轴产生腐蚀损坏，结构简单，且工作稳定可靠。

解决了现有技术中传输机构可靠性不高，且导致手套的制造成本较高的问题。

权利要求书1页 说明书5页 附图2页CN 209794358 U 2019.12.17C N 209794358U权　利　要　求　书1/1页CN 209794358 U1.一种旋转主轴，其特征在于，包括：支撑底座、可转动的设置在所述支撑底座上的主轴、所述主轴侧壁沿轴向设置有容置导管的导槽，所述导管的一端用于连接旋转接头，所述旋转接头设置于所述主轴的一端且与所述主轴同轴设置，所述导管的另一端用于外接电磁阀，驱动器用于驱动所述主轴转动。

2.如权利要求1所述的旋转主轴，其特征在于，还包括过滤储能器，所述过滤储能器设置于所述旋转接头与所述主轴之间，且所述旋转接头通过所述过滤储能器与所述导管的一端连通。

专利名称：一种凸轮轴矫直装置专利类型：实用新型专利
发明人：王群果
申请号：CN201822070757.4申请日：20181211
公开号：CN209465488U
公开日：
20191008
专利内容由知识产权出版社提供
摘要：本实用新型公开一种凸轮轴矫直装置，包括承托机构和压紧机构，压紧机构包括上机架、上驱动设备、安装支架以及两只上滚轮，上滚轮可转动的连接于安装支架上，上驱动设备安装于上机架上并带动安装支架升降，安装支架包括第一架体、第二架体、导向杆以及弹性复位部件，第一架体和第二架体上下布置，上滚轮可转动的安装于第二架体上，导向杆与第一架体固定连接并与第二架体滑动限位连接或导向杆与所述第二架体固定连接并与第一架体滑动限位连接，弹性复位部件设于第一架体和第二架体之间，随着待矫直凸轮轴不断被矫直，承托机构的下滚轮与压紧机构的上滚轮之间的距离适应性减小，可进一步提高矫直精度。

申请人：苏州群圣欣机械设备有限公司
地址：215000 江苏省苏州市昆山市玉山镇望山南路248号1号厂房
国籍：CN
更多信息请下载全文后查看。

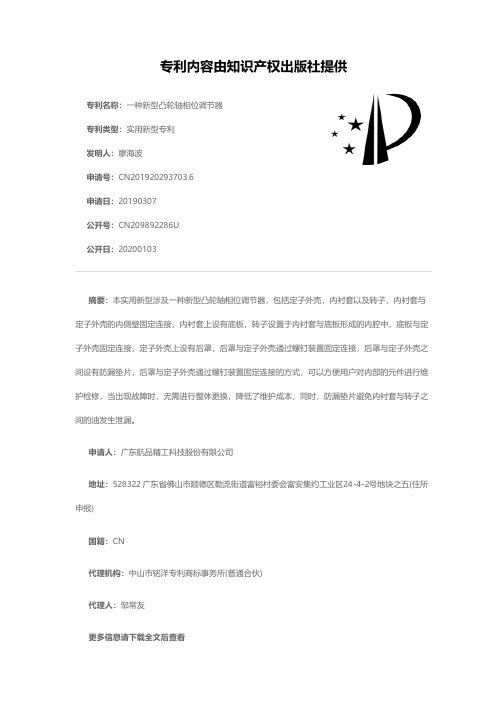

专利名称：一种新型凸轮轴相位调节器专利类型：实用新型专利
发明人：廖海波
申请号：CN201920293703.6
申请日：20190307
公开号：CN209892286U
公开日：
20200103
专利内容由知识产权出版社提供
摘要：本实用新型涉及一种新型凸轮轴相位调节器，包括定子外壳，内衬套以及转子，内衬套与定子外壳的内侧壁固定连接，内衬套上设有底板，转子设置于内衬套与底板形成的内腔中，底板与定子外壳固定连接，定子外壳上设有后罩，后罩与定子外壳通过螺钉装置固定连接，后罩与定子外壳之间设有防漏垫片，后罩与定子外壳通过螺钉装置固定连接的方式，可以方便用户对内部的元件进行维护检修，当出现故障时，无需进行整体更换，降低了维护成本，同时，防漏垫片避免内衬套与转子之间的油发生泄漏。

申请人：广东航品精工科技股份有限公司
地址：528322 广东省佛山市顺德区勒流街道富裕村委会富安集约工业区24-4-2号地块之五(住所申报)
国籍：CN
代理机构：中山市铭洋专利商标事务所(普通合伙)
代理人：邹常友
更多信息请下载全文后查看。

专利名称：凸轮轴相位调节器专利类型：实用新型专利
发明人：何艳桦
申请号：CN201420289014.5申请日：20140530
公开号：CN204002965U
公开日：
20141210
专利内容由知识产权出版社提供
摘要：一种凸轮轴相位调节器，包括：定子；转子，转子可旋转地位于定子内，转子包括基体、与基体连接的若干叶片，若干叶片沿基体周向间隔排列、并沿径向向外延伸，基体具有收容室，收容室与基体同轴；位于定子轴向两侧的第一端盖和第二端盖，定子分别和第一端盖、第二端盖连接；位于收容室中的扭簧，扭簧沿轴向具有第一端部和第二端部，第一端部伸出第一端盖并卡设于第一端盖上；其中一个所述叶片具有沿径向延伸并连通收容室的第一收容槽，第二端部卡设于第一收容槽中。

使用本凸轮轴相位调节器，第一收容槽沿叶片径向延伸并连通收容室，这样第一收容槽和第二端部均能够具有较长长度，以径向延伸至基体外侧，实现扭簧较好定位。

申请人：舍弗勒技术有限两合公司
地址：德国黑措根奥拉赫
国籍：DE
代理机构：北京集佳知识产权代理有限公司
更多信息请下载全文后查看。

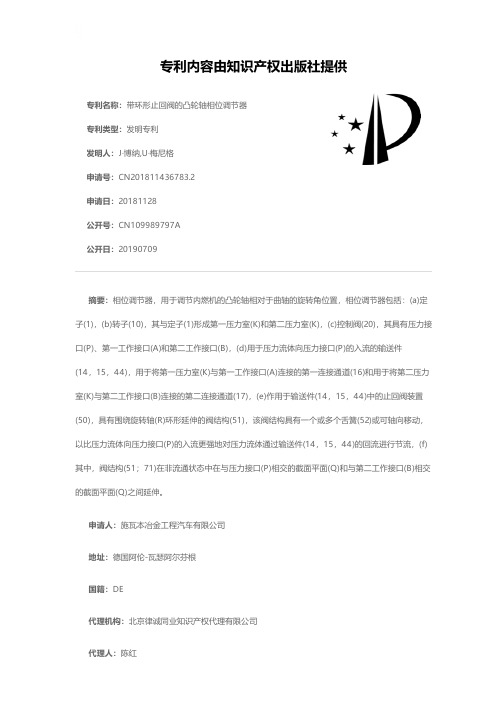

专利名称：带环形止回阀的凸轮轴相位调节器专利类型：发明专利
发明人：J·博纳,U·梅尼格
申请号：CN201811436783.2
申请日：20181128
公开号：CN109989797A
公开日：
20190709
专利内容由知识产权出版社提供
摘要：相位调节器，用于调节内燃机的凸轮轴相对于曲轴的旋转角位置，相位调节器包括：(a)定子(1)，(b)转子(10)，其与定子(1)形成第一压力室(K)和第二压力室(K)，(c)控制阀(20)，其具有压力接口(P)、第一工作接口(A)和第二工作接口(B)，(d)用于压力流体向压力接口(P)的入流的输送件(14，15，44)，用于将第一压力室(K)与第一工作接口(A)连接的第一连接通道(16)和用于将第二压力室(K)与第二工作接口(B)连接的第二连接通道(17)，(e)作用于输送件(14，15，44)中的止回阀装置(50)，具有围绕旋转轴(R)环形延伸的阀结构(51)，该阀结构具有一个或多个舌簧(52)或可轴向移动，以比压力流体向压力接口(P)的入流更强地对压力流体通过输送件(14，15，44)的回流进行节流，(f)其中，阀结构(51；71)在非流通状态中在与压力接口(P)相交的截面平面(Q)和与第二工作接口(B)相交的截面平面(Q)之间延伸。

申请人：施瓦本冶金工程汽车有限公司
地址：德国阿伦-瓦瑟阿尔芬根
国籍：DE
代理机构：北京律诚同业知识产权代理有限公司
代理人：陈红
更多信息请下载全文后查看。
