10kV配网典型设计软件简介北京恒华集团云南电顾电力工程技术有限公司二零一零年10kV配网典型设计软件简介1.前言《10kV配网典型设计软件》是北京恒华伟业科技发展有限公司针对10kV 电网线路设计工作开发的一套方便、实用的辅助设计软件，可以广泛服务于电网规划建设单位、电网设计单位、电网运行管理单位的城市电网、农村电网配电线路设计工作。
北京恒华伟业科技发展有限公司（，下简称北京恒华）自2004年开始进行《10kV配网典型设计软件》的研发工作，并于2005年开始逐步投入使用。
在国家电网公司发布的《国家电网公司输变电工程典型设计》（2007年3月，中国电力出版社出版）之后，北京恒华结合《典型设计》的内容和实际应用中发现的需求对软件进行了改造升级。
北京电力公司发布的《北京电力公司配电网五统一技术标准——配电网架空线路典型设计》后，北京恒华于2008年与北京电力设计院合作，结合北京地区电网设计工作以及材料选择的特点，对软件进行了再次改版，发布了《10kV配网典型设计软件》的北京地区使用版本，并在北京地区2008年度的配网消隐工程、重载配网线路改造工程、大型技改工程中得到了广泛应用。
尤其，针对云南电网规划建设的要求，《10kV配网典型设计软件》完全融合了云南电网公司2009年12月颁布发行的《云南电网公司城农网10kV及以下配电线路通用设计V3.0（试行）》的设计规范，参考了云南电网公司2009年8月颁布发行的《云南电网公司10kV及以下项目设计成果交付标准》的要求，并结合了电力设计院的设计习惯，极大的方便和规范了10kV配网设计工作。
目前，北京恒华已经开发形成一套符合国家电网公司及南方电网公司典型设计要求的线路设计软件，并在与用户合作发展的过程中获得了丰富的线路设计工作配合经验。
现在《10kV配网典型设计软件》已经发展成为能够结合地区特点，形成对本地区线路设计工作产生巨大帮助作用的辅助工具，并在2008年获中国电力规划设计协会2008年电力勘测设计行业优秀QC成果奖（电规协标[2008]43号文）。
北京电力公司10kV开闭站配电室典型设计整理表姓名:职业工种:申请级别:受理机构:填报日期:UDC中华人民共和国行业标准CJJ P CJJ34-XXXX备案号J1074-XXX 城镇供热管网设计标准Design standard for Urban heating network（征求意见稿）20XX-XX-XX发布20XX-XX-XX实施中华人民共和国住房和城乡建设部发布中华人民共和国行业标准城镇供热管网设计标准Design code for city heating networkCJJ 34-XXXX批准部门：中华人民共和国住房和城乡建设部施行日期：XXXX年XX 月XX 日20XX年北京前言根据《住房城乡建设部关于印发2016年工程建设标准规范制订、修订计划的通知》建标函[2015]274号的要求，标准编制组经广泛调查研究，认真总结实践经验，参考有关国际标准和国外先进标准，并在广泛征求意见的基础上，修订了本标准。
本标准的主要技术内容是：1.总则；2.术语和符号；3.耗热量；4.供热介质；5.供热管网型式；6.供热调节；7.水力计算；8.管网布置与敷设；9.管道应力计算和作用力计算；10.泵站与热力站；11.保温与防腐涂层；12.供配电与照明；13.热工检测与控制；14.街区热水供热管网。
本标准中以黑体字标志的条文为强制性条文，必须严格执行。
本标准由住房和城乡建设部负责管理和对强制性条文的解释，由北京市煤气热力工程设计院有限公司负责具体技术内容的解释。
执行过程中如有意见或建议，请寄送北京市煤气热力工程设计院有限公司（地址：北京市西单北大街小酱坊胡同甲40号；邮政编码：100032）。
本标准主编单位：北京市煤气热力工程设计院有限公司本标准参编单位：中国市政工程华北设计研究总院有限公司北京市热力工程设计有限责任公司北京北燃通州供热有限公司北京市建设工程质量第四检测所洛阳双瑞特种装备有限公司睿能太宇（沈阳）能源技术有限公司河北汇东管道股份有限公司河北昊天能源投资集团有限公司唐山兴邦管道工程设备有限公司廊坊华宇天创能源设备有限公司本标准主要起草人：本规程主要审查人：目次1 总则92 术语和符号102.1 术语 (10)2.2 符号 (11)3 耗热量123.1 热负荷 (12)3.2 年耗热量 (15)4 供热介质174.1 供热介质选择 (17)4.2 供热介质参数 (17)4.3 水质标准 (17)5 供热管网形式196 供热介质207 水力计算217.1 设计流量 (21)7.2 水力计算 (22)7.3 水力计算参数 (22)7.4 压力工况 (24)7.5 水泵选择 (24)8 管网布置与敷设268.1 管网布置 (26)8.2 管道敷设 (26)8.3 管道材料及连接 (28)8.4 热补偿 (29)8.5 附件与设施 (29)9 管道应力和作用力计算3210 泵站与热力站3310.1 一般规定 (33)10.2 中继泵站 (33)10.3 热水管网热力站和隔压站 (34)10.4 蒸汽管网热力站 (36)11 保温与防腐涂层3811.1 一般规定 (38)11.2 保温计算 (38)11.3 保温结构 (40)11.4 防腐涂层 (40)12 供配电与照明4112.1 一般规定 (41)12.2 供配电 (41)12.3 照明 (41)13 热工检测与控制4213.1 一般规定 (42)13.2 供热管网参数检测与控制 (42)13.3 中级泵站参数检测与控制 (42)13.4 热力站、隔压站参数检测与控制 (43)13.5 供热管网监控系统 (43)14 街区热水管网4514.1 一般规定 (45)14.2 水力计算 (45)14.3 管网布置与敷设 (45)14.4 管道材料 (46)14.5 调节与控制 (46)附录A 热力网与建（构）筑物及其他管线的距离表48附录B 地上敷设或管沟敷设管道应力验算50附录C 热力网管道保温计算52本规范用词说明57引用标准名录58附：条文说明59Contents1 General Provisions82 Terms and Symbols92.1 Terms92.2 Symbols103 Heat Consumption113.1 Heating Load113.2 Annual Heat Consumption144 Heating Medium144.1 Heating Mediums164.2 Parameters of Heating Medium164.3 Water Quality165 Heating Network Types186 Heat-supply Regulation197 Hydraulical Analysis207.1 Design Flow207.2 Hydraulical Analysis217.3 Parameter of Calculation217.4 Pressure State237.5 Pump Selection238 Network Layout and Bury Method258.1 Network Layout258.2 Bury Method of Pipeline258.3 Materials and Connecting of Pipeline278.4 Compensation of Thermal Expansion288.5 Accessories and Components289 Calculation of Stresses and Actions3110 Booster Pump Station and Substation3210.1 General Requirements3210.2 Booster Pump Station3210.3 Hot-water Substation3310.4 Steam Substation3511 Insulation and Anticorrosion3711.1 General Requirements3711.2 Insulation Calculation3711.3 Insulation Construction3911.4 Anticorrosion Coating3912 Power Supply and Lighting4012.1 General Requirements4012.2 Power Supply and Distributing4012.3 Lighting4013 Thermal Monitoring and Control4113.1 General Requirements4113.2 Parameter Monitoring and Control of Heating Source and Network41 13.3 Parameter Monitoring and Control of Booster Pump Station41 13.4 Parameter Monitoring and Control of Substation4213.5 Automation Adjustment of Heating System4214 Block Hot-water Heating Network4414.1 General Requirements4414.2 Hydraulical Analysis4414.3 Network Layout and Bury Method4414.4 Materials of Pipeline4514.5 Regulation and Control45Explanation of Wording in This Code56List of Quoted Standards57Addition: Explanation of Provisions581 总则1.0.1 为节约能源，保护环境，促进生产，改善人民生活，发展我国城镇集中供热事业，提高集中供热工程设计水平，做到技术先进、经济合理、安全适用，制定本标准。

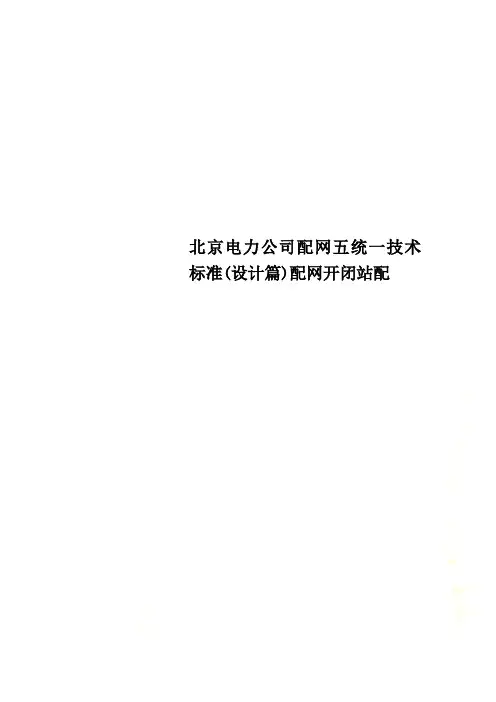

北京电力公司配网五统一技术标准(设计篇)配网开闭站配前言按照国家电网公司统一要求，北京电力公司积极开展了10kV开闭站站配电室的典型设计工作，按照国家电网公司的模块化设计要求，结合北京电网高可靠性供电要求的特点，在总结北京电力公司多年配电网设计经验的基础上，组织设计单位、配电专家和运行单位共同编写了《10kV开闭站配电室典型设计》。
典型设计内容包括设计细则和模块化设计方案。
设计细则中在明确接线方式、设备选型原则的基础上，重点考虑了站内照明、通风、消防、设备标识等标准化的要求，将北京电力公司红旗站要求落实到典型设计中；在模块化设计方案中，除采用了典型的双电源接线方式外，还考虑了解决老旧开闭站重载问题的三电源开闭站接线方式；为提高供电可靠性，解决因系统波动和倒闸操作给居民造成的停电问题，在朝阳供电公司开展低压合环倒闸操作试点工作的基础上，规范了低压合环的详细技术要求，为此项工作的推广创造了条件。
《10kV开闭站配电室典型设计》作为北京电力公司开展配电网设计工作的规范性文件，今后新建配电网工程必须严格按照典型设计进行，若有不符合典型设计的内容必须由公司典型设计工作小组进行审核，并经过公司生产技术部的确认，也请公司所属各设计单位和各供电公司的技术人员在实际工作中严格把关，保证典型设计的有效执行。
10kV开闭站配电室典型设计工作在公司领导的高度关注下，通过设计单位历时半年多的努力，并经过公司配电专家和各供电公司技术人员的认真审核，以及很多退休老专家的亲身参与和言传身教，再此一并表示感谢！批准人：王风雷领导小组成员：牛进苍、郭建府、刘磊、陈强、卢立君顾问：王颂虞、郭鹏武编写小组成员：陈国峰、李勤、阎林妹、孙守龙、官志勇、高天佐、陈尚、贺缨、罗春、马磊、马晓东、杨洋、陈庆来、赵治国、马友军、杨宏声、王国纯目录第1章配电工程典型设计编制依据 (2)1.1设计原则 (2)1.2编制依据性文件 (2)1.3典型方案的相关说明 (4)第2章配电工程典型设计方案说明及一览表 (14)2.1典型设计方案及模块说明 (14)2.2典型设计模块一览表 (16)2.3子模块一览表 (18)第3章配电工程典型设计方案 (19)3.1开闭站典型方案KA-2-1-BJ、KA-2-2-BJ、KA-2-3-BJ ............................................................................................................. 错误!未定义书签。

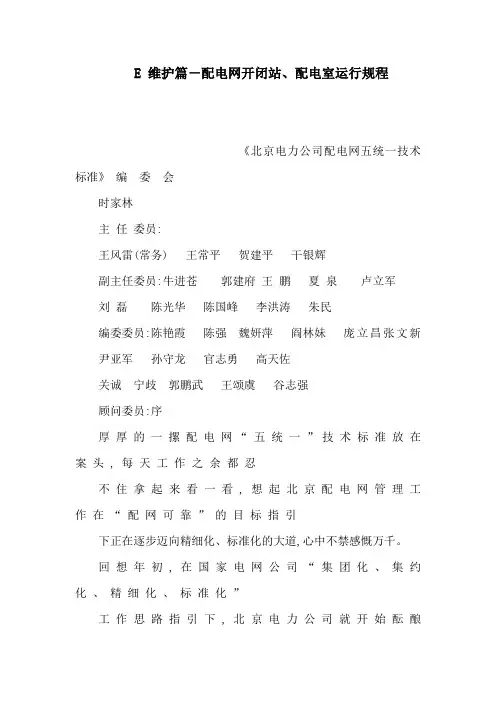

E 维护篇－配电网开闭站、配电室运行规程《北京电力公司配电网五统一技术标准》编委会时家林主任委员:王风雷(常务) 王常平贺建平干银辉副主任委员:牛进苍郭建府王鹏夏泉卢立军刘磊陈光华陈国峰李洪涛朱民编委委员:陈艳霞陈强魏妍萍阎林妹庞立昌张文新尹亚军孙守龙官志勇高天佐关诚宁歧郭鹏武王颂虞谷志强顾问委员:序厚厚的一摞配电网“五统一”技术标准放在案头 , 每天工作之余都忍不住拿起来看一看 , 想起北京配电网管理工作在“配网可靠”的目标指引下正在逐步迈向精细化、标准化的大道,心中不禁感慨万千。
回想年初 , 在国家电网公司“集团化、集约化、精细化、标准化”工作思路指引下 , 北京电力公司就开始酝酿一本针对北京配电网规划、设计、建设、验收、维护五个环节工作的技术标准。
那时我们就认定了只有精细化、标准化才能引领北京电力实现“国内一流、国际水准”的目标。
六个月以来 , 在紧张的电网建设与改造以及迎峰度夏工作之余 , 北京电力的六十余名技术专家积极热情地投入到配电网“五统一”技术标准的编制工作中。
从文本图纸到名称规范 , 每个意见仔细斟酌 ; 从格式布局到颜色字体 , 每个细节反复推敲。
点点滴滴的认真与严谨 , 终于凝成了手中的这套标准。
拿着这套厚厚的技术标准 , 我们能骄傲地说 , 统一北京配电网技术标准的第一步,我们迈出来了,这一步很坚定,我们将继续坚定地走下去。
感谢所有的北京电力工作者多年以来辛勤的工作 , 他们的心血凝成今天的成果 ; 感谢支持、编制这本技术标准的所有人员 , 他们的工作汇成这一本本沉甸甸的丰收之作。
二零零七年秋编制说明公司在一届三次职代会暨 2 0 0 7 年工作会议上提出了“建设国际一流、国际水准的责任效益型现代电力企业”的目标 , 标准化工作作为实现这一目标重要的一环 , 在配电网中提出了落实“五统一” ( 规划、设计、建设、验收、运行 ) 技术标准的指导方针。
公司认真贯彻落实集约化管理思想 , 深入分析北京地区现有配电网的建设、运行情况 , 结合地区规划、环境、结合“首都标准”和相关技术要求 , 选取具有推广价值的建设方案 , 经过相关专家编写和讨论 , 完成了配电网五统一技术标准。
目录第1篇总论 (1)1 概述 (1)1.1 典型设计的目的 (1)1.2 典型设计的原则 (1)1.3 运用典型设计工作方式 (2)2 典型设计依据 (2)2.1 设计依据性文件 (2)2.2 主要设计标准、规程规范 (3)2.3 主要电气设备技术标准 (4)3 电缆敷设典型设计技术原则 (5)3.1 概述 (5)3.2 电气部分 (5)3.3 土建部分 (8)4 推荐模块技术组合 (11)4.1 电缆电气模块 (11)4.2 电缆敷设模块 (12)4.6模块设计文件 (15)第2篇电缆电气典型设计（电气模块） (16)5 设计说明 (16)5.1 总的部分 (16)5.2 电气部分 (16)6 使用说明 (20)6.1 概述 (20)6.2 模块说明 (20)6.3 基本使用步骤 (20)第3篇电缆敷设典型设计（A模块，直埋敷设） (21)7 设计说明 (21)7.1 总的部分 (21)7.2 土建部分 (21)8 使用说明 (22)8.1 概述 (22)8.2 模块说明 (22)8.3 基本使用步骤 (22)9 设计图 (23)第四篇电缆敷设典型设计（B模块，排管敷设） (26)10 设计说明 (26)10.1 总的部分 (26)10.2 土建部分 (28)11 使用说明 (30)11.1 概述 (30)11.2 模块说明 (30)11.3 基本使用步骤 (30)12 设计图 (31)第五篇电缆敷设典型设计（D模块，电缆隧道敷设） (39)13 设计说明 (39)13.1 总的部分 (39)13.2 土建部分 (39)13.3 隧道附属设施部分 (40)14 使用说明 (40)14.1 总的部分 (40)14.2 模块说明 (40)14.3 基本使用步骤 (41)15 设计图 (41)第六篇电缆敷设典型设计（F模块，电缆工作井） (52)16 设计说明 (52)16.1 总的部分 (52)16.2 土建部分 (53)17 使用说明 (54)17.1 概述 (54)17.2 模块说明 (54)17.3 基本使用步骤 (54)18 设计图 (55)第七篇电缆工程典型设计图纸 (61)19 典型设计图纸绘制标准 (61)19.1 一般规定 (61)19.2 常用图形符号及敷设方式标识标准要求 (62)20 10kV及以下电力电缆工程典型设计图纸 (64)21 电缆土建典型设计图纸 (64)第1篇总论1概述推行配电网输变电工程典型设计，是北京电力公司生产技术部立足改革发展全局提出的加强电网建设的重要举措，是实施集团化运作、集约化发展、精细化管理，多快好省建设坚强北京电网的有效途径。

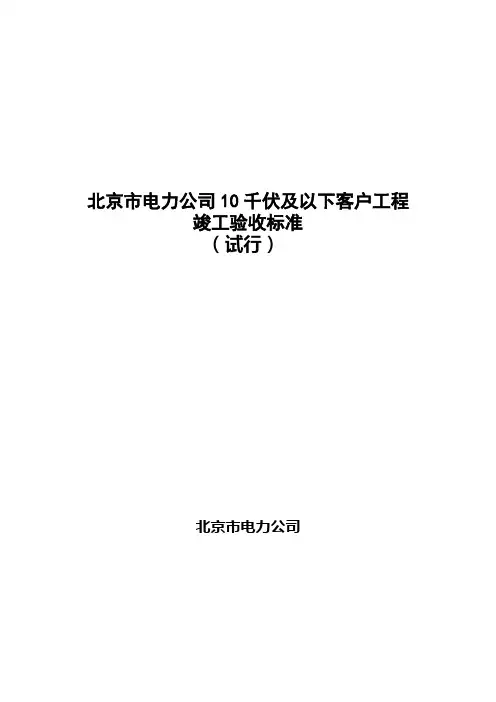

北京市电力公司10千伏及以下客户工程竣工验收标准（试行）北京市电力公司编写说明为进一步提升公司用电报装服务能力，规范用电报装服务工作，营销部组织相关人员，依据《北京电网规划设计技术原则》、《北京中低压电网规划设计实施细则（试行）》、《北京市电力公司客户供电方案编制标准（试行）》、《北京市电力公司配电网五统一技术标准》、《北京电力公司配网自动化技术原则》、《北京电力公司红旗开闭站标准化手册》等有关规定，编写了本标准。
本标准主要适用于10千伏及以下客户用电报装内部工程（受电部分）和外部工程。
内部工程和外部工程以北京市电力公司与用电客户最终供用电设施或设备产权分界点为界，即：内部工程为客户产权分界点以内的工程；外部工程为客户产权分界点以外的工程。
本标准由“10千伏及以下客户内部工程验收标准”、“10千伏及以下客户外部工程验收标准”两部分组成。
本标准由公司营销部负责解释。
本标准自颁布之日起试行。
颁布之日起新报装的客户，按本竣工验收标准执行；本标准颁布前报装的客户，原则上按报装日实行的竣工验收标准执行。
目录第一部分 10千伏及以下客户内部工程验收标准 (2)1 现场核实的基本内容 (2)2 土建验收的基本内容 (2)3 电气设备验收 (2)3.1 高压开关柜 (2)3.2 变压器 (5)3.3 接地装臵 (6)3.4 母线 (7)3.5 直流设备及信号屏 (7)3.6 二次电缆敷设及接线 (7)3.7 低压柜及低压电容器 (8)3.8 低压报装客户 (10)3.9 高压计量装臵 (10)3.10 低压计量装臵 (11)3.11 一户一表计量装臵 (11)4 配电室运行管理验收 (12)4.1 配电室运行管理基本规定 (12)4.2 防小动物措施及消防措施 (12)4.3 安全工具配臵 (13)4.4 值班电工配臵及运行环境设臵 (13)4.5 工作记录及相关规章制度建立情况 (13)第二部分 10千伏及以下客户外电源工程 (15)1 验收依据 (15)2 住宅小区低压批量验收 (15)2.1 低压电缆工程 (15)2.2 低压Π接部分 (15)1第一部分 10千伏及以下客户内部工程验收标准1 现场核实的基本内容1.1 进线方式应与客户供电方案一致。
检索号B081324S-D01图号B081324S-D01-01水晶B区1＃配电室工程施工图设计说明书北京广联惠供用电工程设计有限公司二○○九年三月审批 : 审核 : 校核 : 设计 :卷册划分1、设计依据1.1 客户用电报装供电方案，报装编号：“070806000049”；1.2 甲方提供的相关资料。
1.3 圣帝国际建筑工程有限公司提供的土建设计图纸。
1.4 GB 50052-1995《供配电系统设计规范》GB 50053-1994《10kV及以下变电所设计规范》GB 50054-1995《低压配电设计规范》GB 50169-2006《电气装置安装工程接地装置施工及验收规范》GB 50229-1996《火力发电厂与变电所设计防火规范》GB 50217-2007《电力工程电缆设计规范》京电生[2007]155号文附件《北京电力公司配电网五统一技术标准（设计篇）配电网开闭站、配电室典型设计》京电调[2007] 64号文附件《北京电力公司配网自动化技术原则》京电规[2005]139号文附件《北京电网建设“首都标准”》《创建红旗开闭站标准手册》京电生[2005]108号文附件《北京10千伏及以下配电网技术标准和设备选用原则（试行）》2、设计内容2.1工程概况本配电室位于水晶小区B区地下一层车库，与水晶广场开闭站贴建，设备间下设电缆夹层；电压等级为10/0.4kV；为新建水晶小区B区1#、2#、8#、9#、10#、11#、12#楼供电，建筑面积约6.2万平方米，其中动力负荷约322kW；10kV 电源由华康110kV变电站——水晶广场开闭站10kV母线侧212、222出线开关各引一路电缆供电，双路同时运行、无联络；10kV配电装置采用两条独立的单母线接线，380V为单母线分段接线，自投自复方案详见自投自复图纸。
配网自动化部分详见二次图纸。
2.2主要设备选择配电室安装10kV SF6环网柜6面，安装SCBH15-1000kVA干式变压器2台，GCK 型低压配电屏11面（其中电容器柜2面，每屏容量300kvar），DTU测控终端屏1面（二次提供）。
前言按照国家电网公司统一要求，北京电力公司积极开展了10kV开闭站站配电室的典型设计工作，按照国家电网公司的模块化设计要求，结合北京电网高可靠性供电要求的特点，在总结北京电力公司多年配电网设计经验的基础上，组织设计单位、配电专家和运行单位共同编写了《10kV开闭站配电室典型设计》。
典型设计内容包括设计细则和模块化设计方案。
设计细则中在明确接线方式、设备选型原则的基础上，重点考虑了站内照明、通风、消防、设备标识等标准化的要求，将北京电力公司红旗站要求落实到典型设计中；在模块化设计方案中，除采用了典型的双电源接线方式外，还考虑了解决老旧开闭站重载问题的三电源开闭站接线方式；为提高供电可靠性，解决因系统波动和倒闸操作给居民造成的停电问题，在朝阳供电公司开展低压合环倒闸操作试点工作的基础上，规范了低压合环的详细技术要求，为此项工作的推广创造了条件。
《10kV开闭站配电室典型设计》作为北京电力公司开展配电网设计工作的规范性文件，今后新建配电网工程必须严格按照典型设计进行，若有不符合典型设计的内容必须由公司典型设计工作小组进行审核，并经过公司生产技术部的确认，也请公司所属各设计单位和各供电公司的技术人员在实际工作中严格把关，保证典型设计的有效执行。
10kV开闭站配电室典型设计工作在公司领导的高度关注下，通过设计单位历时半年多的努力，并经过公司配电专家和各供电公司技术人员的认真审核，以及很多退休老专家的亲身参与和言传身教，再此一并表示感谢！批准人：王风雷领导小组成员：牛进苍、郭建府、刘磊、陈强、卢立君顾问：王颂虞、郭鹏武编写小组成员：陈国峰、李勤、阎林妹、孙守龙、官志勇、高天佐、陈尚、贺缨、罗春、马磊、马晓东、杨洋、陈庆来、赵治国、马友军、杨宏声、王国纯目录第1章配电工程典型设计编制依据............................................1.1设计原则...........................................................................1.2编制依据性文件.....................................................................1.3典型方案的相关说明.................................................................第2章配电工程典型设计方案说明及一览表....................................2.1典型设计方案及模块说明.............................................................2.2典型设计模块一览表.................................................................2.3子模块一览表.......................................................................第3章配电工程典型设计方案 ...............................................3.1开闭站典型方案KA-2-1-BJ、KA-2-2-BJ、KA-2-3-BJ ....................................3.2开闭站典型方案KB-4-1-BJ ...........................................................3.3开闭站典型方案KB-4-2-BJ ...........................................................3.4开闭站典型方案KB-4-3-BJ ...........................................................3.5开闭站典型方案KB-10-1-BJ ..........................................................3.6开闭站典型方案KB-10-2-BJ ..........................................................3.7开闭站典型方案KB-10-3-BJ ..........................................................3.8配电室典型方案PB-3-1-BJ ...........................................................3.9配电室典型方案PB-4-1-BJ ...........................................................3.10箱式变电站典型方案XB-2-1-BJ、XB-2-2-BJ、XB-2-3-BJ、XB-2-4-BJ .....................3.11箱式变电站典型方案XB-2-5-BJ、XB-2-6-BJ、XB-2-7-BJ、XB-2-8-BJ .....................3.12子模块及典型造价..................................................................第1章配电工程典型设计编制依据1.1 设计原则1、为使北京地区10kV配电网设计、建设规范化和标准化，保证电网安全稳定运行，提高供电可靠性，满足用电负荷不断增长的需要，特制定本设计规范。
2、北京地区10kV开闭站和配电室的设计、建设标准应本着安全可靠、技术先进、投资合理、运行高效的原则。
3、按照分区供电的原则，开闭站应作为区域内变电站10kV母线在负荷中心的延伸，当进线电源为两路时，可来自区域内同一变电站的不同母线或来自区域内不同的变电站；当进线电源为三路时，其中两路电源若来自同一变电站，则第三路电源必须来自不同的变电站。
在开闭站供电区域内，采用双放射式串带配电室方式进行低压供电。
4、为提高供电可靠性，开闭站进线电源电缆应采用管井或隧道敷设，在城市中心地区、县城区和重要开发区的新建工程中不应采用直埋敷设方式；5、在城市中心等重要地区优先选用国际先进的设备，其他地区可选用国内先进的设备，在高低压开关设备的选用时同步配置具备综合测控功能的微机保护装置（开闭站）和低压综合测控装置（配电室），以实现事故报警和数据采集的基本功能；6、实施配网自动化应遵循“统一规划、因地制宜、分步实施、信息共享、开放式系统、模块化设计”的原则，应与城市配电网建设、改造同步实施，提供足够的自动化通信通道。
1.2 编制依据性文件●《国家电网公司输变电工程典型设计（2006年版）》10kV配电工程分册●《国家电网公司“两型一化”试点变电站建设设计导则（征求意见稿）》●《10kV及以下变电所设计规范》 GB 50053-94●《低压配电设计规范》 GB 50053-95●《电力工程直流系统设计技术规程》DL/T 5044-2004●《北京电力公司配网自动化技术配置原则（试行）》●《建筑结构荷载规范》GB50009-2001●《混凝土结构设计规范》GB50010-2002●《建筑抗震设计规范》GB50011-2001●《建筑地基基础设计规范》GB50007-2002●《采暖通风与空气调节设计规范》GB 50019-2003●《建筑设计防火规范》GBJ 16-87（2001年版）●《城市电力网规划设计原则》●《北京电网规划设计技术原则》京电规[2005]229号●《北京10kV及以下配电网技术原则》京电生[2005]108号●《北京电网建设“首都标准”》京电规[2005]139号●《北京电网设备选型选用原则》京电生[2005]94号●《北京电力公司10千伏开闭站（配电室）标准化管理实施细则（试行）》生部[2006]57号●《北京电力公司电能计量技术导则》●《电能计量装置技术管理规程》DL/T 448-20001.3 典型方案的相关说明1.3.1 电气部分：典型方案的技术条件同国网典型设计基本一致，主接线型式、配电装置型式、出线规模、二次保护配置等条件参见各典型方案的技术条件一览表。
1.3.2 电能计量装置基本配置要求：1.3.2.1 计量点设置原则1) 10kV开闭站就地安装的电能计量装置。
10kV进、出线；变压器高、低压侧；所内变低压侧设置计量点。
电能计量装置均就地安装于开关柜计量小室内。
2) 电量采集器、所内变低压计量装置安装在自动化柜内（独立间隔），其信号线由电能表辅助端子经通讯电缆汇流至通讯端子后接至采集器。
1.3.2.2 计量装置配置1.3.2.3 计量装置基本配置要求：详见《电能计量装置典型设计方案》。
1.3.3 配网自动化配置原则：详见《北京电力公司配网自动化技术配置原则（试行）》。
1.3.4 PLC配置原则：1.3.4.1 PLC装置应具备自投自复和合环选掉的功能，具体实现逻辑见附件1 1.3.4.2低压互投及合环选掉装置操作规程1、低压柜各手把含义：1) 双电源切换装置右侧“手动、自动转换”切换手把作用如下：“自投自复”：381、382、345柜可实现自投自复功能；“自投手复”：381、382、345柜可实现自投，不能自复；“手动”：取消自投功能，381、382、345柜全部手动操作；381、382、345间的电气闭锁存在，确保三台开关不同时闭合。
“合环”：此位置解除381、382、345间的闭锁关系，开关手动操作；2) 345柜左侧设三个“选掉”压板：分别为：“选掉381”、“选掉382”、“选掉345”，根据需要相应连接。
当345电流超过预先设定值时，自动分断由压板选定的381，382，345三台断路器中的一台。
2、操作方法：1) 正常运行状态时，根据需要，“手动、自动转换”切换手把打到相应位置；选掉压板全部处于断开位置。
2) 需要低压倒方式时，按如下次序操作：a“手动、自动转换”切换手把打到“合环”位置。
b 根据需要，将“选掉”压板选定相应位置。
如停1#变，则合“选掉381”压板；如停2#变，则合“选掉382”压板；c 合345，如果此时选掉装置动作，381或382自动断开，则操作完毕；否则根据工作内容手动拉开381或382。
d 解除选定的“选掉”压板。
3) 工作完毕，倒回方式时，按如下次序操作：a 确定“手动、自动转换”切换手把在“合环”位置。
