SF6气体检漏仪怎么使用
电力工作者在工作中，经常需要对SF6气体进行检测，因此需要用到SF6气体捡漏仪，该设备具有速度快、准确度高等优势，很受广大电力工作者的欢迎，本文就来给大家简单介绍SF6气体检漏仪怎么使用。
测试时，用户只需携带仪器“主机”，然后将“手持探头”的测试口抵近疑似泄露点即可。
如果被测环境有六氟化硫气体时，主机显示值将及时显示实际的六氟化硫气体浓度值，以体积比PPmv为单位。
测试值大于2PPmv时，蜂鸣器开始低频声音报警。
测试浓度越大，蜂鸣器报警频率约高。
测试完成关闭测试泵，用户测试完成后，将“手持探头”置于没有六氟化硫气体的空气中抽吸两分钟。
然后按压键，关闭膜片泵。
关闭膜片泵后，用户可以听到膜片泵停止。
在仪器的显示屏幕上右下
角旋转叶片停止转动。
按压仪器后面板上的电源开关键，即可关闭仪器主机。
“主机”关闭后，显示屏熄灭，无任何显示。
拆除测试探头手柄，关闭“主机”后，将仪器后面板进气口的快速插头上白色边圈按下不动即可轻松的将测试软管拔出。
电池显示和充电，仪器电量显示在显示屏幕右上角处，为三格显示。
当电量耗尽时，显示为空格。
仪器充电时，将配件中的“充电器”两眼插头插入220V交流电，充电圆口与仪器后面板“充电”口连接即可。
充电状态，充电器led灯为红色。
电池充满后，充电器led灯为绿色。
SF6气体检漏仪使用起来非常简单，电力工作者很容易就可以掌握，需要格外注意的事项也不是很多，因此初学者也能熟练掌握。
六氟化硫气体检测标准一、检测方法1.采用气相色谱法进行六氟化硫气体检测。
2.检测时，应将六氟化硫气体通过色谱柱，分离出各组分，然后通过检测器进行检测。
二、检测仪器1.使用的检测仪器应具有中华人民共和国计量器具型式批准证书和出厂合格证书。
2.仪器的精度应符合相关规定，一般为±5%FS。
三、检测环境1.检测环境应干燥、通风良好，无腐蚀性气体。
2.检测环境温度应在5℃~35℃之间，相对湿度不大于85%。
3.检测环境中应无影响检测结果的噪音、震动等干扰因素。
四、检测程序1.准备检测仪器和试剂，设置仪器参数。
2.采集六氟化硫气体样品，记录采样地点、时间、气压、温度等信息。
3.将样品通过色谱柱进行分离，检测各组分。
4.记录检测结果，包括各组分的含量、浓度等信息。
5.对检测结果进行分析和处理，得出结论。
6.填写检测报告，提交检测记录。
五、检测记录1.检测记录应包括以下内容：样品编号、采样地点、采样时间、气压、温度、检测项目、检测结果等信息。
2.检测记录应清晰、完整，易于查阅。
3.应对检测记录进行定期保存，一般保存时间为一年。
六、检测报告1.检测报告应包括以下内容：报告编号、检测项目、检测方法、检测结果、结论等信息。
2.检测报告应清晰、简明，易于理解。
3.检测报告应加盖检测机构公章或检验专用章，并由检测人员签字或盖章。
4.检测报告应及时送达客户或相关部门。
5.对检测报告的任何修改都应经过严格的审批程序，并通知客户或相关部门。
6.在法律有效期间内，若出现与六氟化硫气体相关的争议或诉讼，客户应立即通知我方；双方同意由中国合格评定国家认可委员会按相关认可准则安排对有争议的检测报告进行评定。
7.所有原始记录和数据应以适当方式安全地和可以追溯地存储在实验室控制下的文档中。
在任何时候都可以方便地获取并可靠地显示这些数据和记录。
对电子存储的数据应有适当的保护措施以防未经授权的访问、修改或删除。
应将数据的拷贝传送到一个安全的地方以防止原始数据的丢失或损坏。
设备名称：SF6气体综合测试仪型号：GDSF-311WPD生产厂家：武汉国电西高电气有限公司产品编码：品牌：国电西高一、应用背景及应用范围应用背景：GDSF-311WPD型SF6气体综合测试仪是我公司研制用于现场测试SF6气体微量水分含量，SF6气体纯度以及SF6气体分解产物的便携式仪表。
其核心器件采用芬兰维萨拉公司生产的DRYCAP®系列传感器用于测试水分含量，欧洲传感器公司生产的红外原理SF6气体纯度测试传感器用于测试SF6气体的纯度，瑞士蒙巴波公司生产的电化学传感器作为SF6气体分解产物测试的感应原件，配合意法半导体专业硬件芯片及优秀的软件算法，诞生了我公司全新一代的气体微量水分测试仪。
GDSF-311WPD型SF6综合测试仪为用户提供合理，高效的SF6气体分析手段。
仪器设计美观合理，仪表材质优良。
整体设计为组合方案。
运输和携带方案可兼容我公司全系列SF6气体分析设备。
本产品适合任何自然环境现场使用。
应用范围：电力用SF6气体电气设备的微量水分，纯度以及分解物分析SF6气体钢瓶气质量检测回收再利用SF6气体质量检测高纯气体制造半导体工业干气供应研发用途洁净室/干房监控金属热处理现场及实验室工业气体湿度检测，如空气、CO2、N2、H2、O2、SF6、He、Ar等部分惰性气体。
二、技术特点1. 全进口高精度传感器，带自校验功能，确保水分，纯度及分解物的检测数据全年稳定可靠。
2. 全通道高分子材料设计，器件采用乐可利、康茂盛、世伟洛克产品，保证无挂壁现象，保证测试速度。
3. 采用无油不锈钢体调节阀，确保检测数值的精确度。
4. 先进的软件算法，提升了进口传感器的测试精度。
5. 组合式机箱配置方案，用户可轻松组合相关仪器和附件。
实现整体打包携带，使用户拥有更加轻松的使用体验。
6. 开机即可进行检测，无需震荡过程。
7. 温度折算与压力数据矫正。
8. 模糊计算技术。
9. 大功率锂电电源系统，可实现交直流双重供电。
六氟化硫SF6检测仪报警器探测器探头六氟化硫SF6泄露检测探测器产品适用于各种环境和特殊环境中的六氟化硫SF6气体浓度和泄露，在线检测及现场声光报警，对危险现场的作业安全起到了预警作用，此仪器采用进口的红外传感器和微控制器技术，具有信号稳定，精度高，重复性好等优点，防爆接线方式适用于各种危险场所，并兼容各种控制器，PLC,DCS 等控制系统，可以同时实现现场报警和远程监控，报警功能，4-20mA标准信号输出，继电器开关量输出。
六氟化硫SF6气体传感器参数●工作电压DC5V±1%/DC24±1%波特率9600●测量气体六氟化硫SF6气体●检测原理NDIR●采样精度±2%F.S●响应时间<30S●重复性±1%F.S●工作湿度10-95%RH，(无冷凝)●工作温度-30～50℃●长期漂移≤±1%（F.S/年）●存储温度-40～70℃●预热时间30S●工作电流≤50mA●工作气压86kpa-106kpa●安装方式7脚拔插式●质保期1年●输出接口7pIN●外壳材质铝合金●使用寿命2年●外型尺寸●(引脚除外)33.5X31 21.5X31●测量范围详见选型表●输出信号TTL(标配)0.4-2.0VDC(常规)/4-20mA ●数字信号格式数据位:8;停止位:1;校验位:无;六氟化硫SF6检测仪报警器探测器探头产品特性：①进口电化学传感器具有良好的抗干扰性能，适用寿命8年。
②采用先进微处理技术，响应速度快，测量精度高，稳定性和重复性好。
③检测现场具有具有现场声光报警功能，气体浓度超标即时报警，是危险场所作业的安全保障。
4现场带背光大屏幕LCD显示，直观显示气体浓度，类型，单位，工作状态等。
5独立气室，更换传感器无须现场标定，传感器关键参数自动识别。
6全量程范围温度数字自动跟踪补偿，保证测量准确性。
六氟化硫SF6检测仪报警器探测器探头技术参数：检测气体：空气中的六氟化硫SF6气体检测范围：0~50ppm,0~500ppm,0~1000ppm可选。

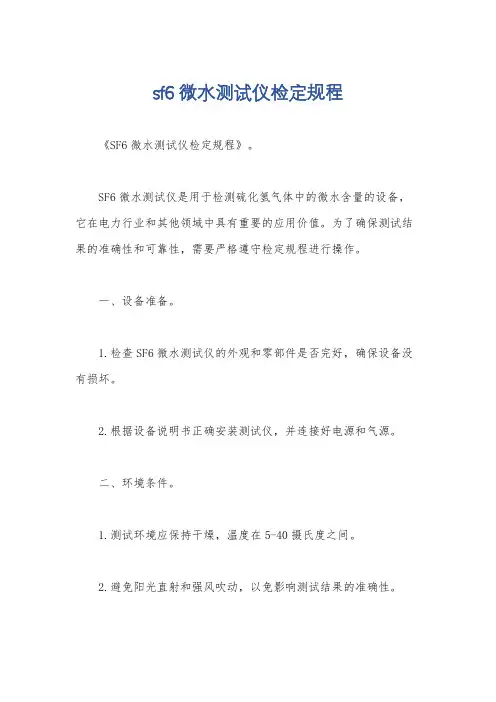

sf6微水测试仪检定规程
《SF6微水测试仪检定规程》。
SF6微水测试仪是用于检测硫化氢气体中的微水含量的设备，它在电力行业和其他领域中具有重要的应用价值。
为了确保测试结果的准确性和可靠性，需要严格遵守检定规程进行操作。
一、设备准备。
1.检查SF6微水测试仪的外观和零部件是否完好，确保设备没有损坏。
2.根据设备说明书正确安装测试仪，并连接好电源和气源。
二、环境条件。
1.测试环境应保持干燥，温度在5-40摄氏度之间。
2.避免阳光直射和强风吹动，以免影响测试结果的准确性。
三、标准物质。
1.使用标准物质进行校准，确保标准物质的有效期和稳定性。
2.根据设备说明书正确配置标准物质的浓度和体积。
四、操作步骤。
1.打开SF6微水测试仪，进行预热和稳定。
2.根据标准物质的浓度进行零点校准和量程校准。
3.将待测样品装入测试仪，进行测试。
4.记录测试结果，确保操作记录的准确性和完整性。
五、数据处理。
1.对测试结果进行数据处理和分析，计算出微水含量。
2.根据测试结果进行合格与否的判定。
六、设备维护。
1.测试结束后，关闭设备，清洁测试仪并存放到指定位置。
2.定期进行设备的维护和保养，确保设备的正常运行和准确性。
严格遵守SF6微水测试仪检定规程，可以保证测试结果的准确
性和可靠性，为电力行业和其他领域的生产和运行提供重要的技术
支持。
SF6湿度检测细则一、引言SF6（六氟化硫）是一种无色无臭的强电绝缘体，广泛应用于高压电气设备中。
然而，SF6对湿度十分敏感，当湿度超过一定限制时，会导致电器设备的故障。
因此，对SF6湿度进行定期检测是至关重要的。
本文将介绍SF6湿度检测的细则。
二、SF6湿度检测仪器三、SF6湿度检测方法1.直接测量法通过将湿度计或湿度传感器直接放置在SF6设备中进行湿度测量。
这种方法简单易行，但可能不适用于所有情况，例如设备内部无法直接进行测量。
2.间接测量法通过测量SF6气体中水分子的含量来间接判断湿度。
常见的间接测量方法包括露点测量法和共振频带法。
这些方法可以在不直接接触SF6气体的情况下进行湿度检测，但需要考虑其准确性和可靠性。
四、SF6湿度检测标准与限值湿度检测标准与限值是判断SF6设备是否正常运行的重要依据。
常用的标准包括IEC标准和国家相关标准。
湿度限值一般为设备容许的最大湿度，超过该限值可能导致设备故障。
五、SF6湿度检测频率与程序1.设定检测频率，例如每月、每季度或每年进行一次；2.确定检测位置，包括设备内部和外部；3.选择适当的检测方法和仪器；4.进行湿度检测，记录湿度数值；5.分析和比较湿度数据，判断设备是否正常；6.若湿度超出限值，及时采取措施修复设备。
六、SF6湿度检测记录与报告每次湿度检测应记录相关数据和结果，并填写相应的检测报告。
报告应包括以下内容：1.检测日期和时间；2.检测位置；3.检测结果；4.检测方法和仪器；5.分析和处理意见。
七、SF6湿度检测与维护湿度检测结果可能会暴露设备存在的问题和隐患。
根据检测结果，进行相应的设备维护和保养工作，确保设备持续正常运行。
维护工作一般包括以下内容：1.清理设备内部和外部；2.更换损坏的密封件；3.检查设备的漏气情况；4.检查设备的绝缘性能。
八、结论SF6湿度检测是保证高压电气设备正常运行的重要工作。
通过选择合适的检测方法和仪器，制定合理的检测频率和程序，并进行及时的维护工作，可以确保设备的安全可靠性。
六氟化硫气体检测仪使用讲解1. 前言大家好，今天咱们聊聊一个可能有点“高大上”的话题——六氟化硫气体检测仪。
听上去是不是有点让人摸不着头脑？没关系，咱们慢慢来。
六氟化硫，顾名思义，它是一种很厉害的气体，通常用于电气设备中，像是变压器、开关设备等等。
不过，这玩意儿虽然好用，但如果处理不当，它可是个危险的家伙。
今天我就带你们了解一下怎么用这个检测仪，别担心，保证轻松幽默，绝对不枯燥！2. 六氟化硫的“性格”2.1 六氟化硫的特点首先，咱得了解六氟化硫这位“贵宾”的个性。
它无色无味，真是伪装得一手好戏，绝对不会主动上门找麻烦。
但是，千万别小看它！它的温室效应是二氧化碳的几千倍，环境问题可得重视起来。
所以，检测它的浓度就成了我们的头等大事。
2.2 检测的重要性想想，如果你在一个封闭的空间里，六氟化硫浓度高了，那可是大事儿！这时候就得用到我们的检测仪了，咱们的“秘密武器”。
它就像是一个忠诚的小狗狗，随时为你把风。
检测得及时，问题就能早发现，避免出现大麻烦，省心又省力。
3. 使用检测仪的“秘籍”3.1 操作步骤好吧，进入正题，怎么使用这个检测仪呢？别急，首先，拿到仪器之后，先仔细看看说明书，就像翻阅一本新书，总得先了解一下剧情吧？然后，检查一下电池，确保它有足够的电量，就像人出门前得吃饱饭一样，电量不足可不行。
接着，找一个通风良好的地方，尽量避免高温和潮湿，毕竟谁都不想在“战斗”中遭遇意外。
然后，按下开关，看看显示屏上是否正常工作。
等一会儿，仪器就会开始进行自检，没啥问题的话，它会显示“OK”，这时候就可以放心使用了。
3.2 现场检测开始检测啦！将检测仪放置在你要检测的区域，最好是离地面一米左右的位置。
因为，六氟化硫气体比空气重，往下沉，低处的浓度往往更高。
然后，耐心等几分钟，仪器会给你一个读数。
读数出来后，仔细看看，如果浓度超过了安全值，那就得赶紧采取措施，通知相关人员，确保大家的安全。
4. 小贴士与注意事项4.1 使用小贴士在使用过程中，记得要定期校准你的仪器，就像我们要定期去体检一样，这样才能保证它的准确性。
六氟化硫气体检测仪安全操作及保养规程1. 简介六氟化硫气体检测仪是一种用于检测六氟化硫气体浓度的设备。
它广泛应用于电力行业、化工行业等领域，以确保工作环境的安全。
本文档将介绍六氟化硫气体检测仪的安全操作和保养规程，以确保设备的正常运行和使用者的安全。
2. 安全操作规程2.1 如何正确佩戴和使用设备•在使用六氟化硫气体检测仪之前，必须对设备进行全面检查，确保其完好无损且正常工作。
•使用设备时，应正确佩戴和固定设备，确保设备不会因外力撞击或者摔落而损坏。
•在佩戴和使用设备时，应关注安全距离，避免与其他设备或物体碰撞，以免对设备造成损坏。
•学习和熟悉设备使用说明书，了解设备的操作方法和注意事项。
2.2 如何正确使用探头•在使用探头之前，确保探头干净无尘，如有污垢应及时清洁。
•根据气体检测需求，选择合适的探头，并正确安装到设备上。
•使用探头时，应根据实际环境情况，选择合适的工作模式和测量范围。
•在使用探头过程中，应及时观察探头的状态，并根据需要进行维护和清洗。
2.3 如何正确操作设备•打开设备电源前，应确保设备与电源连接正确，并检查设备的电源线是否损坏。
•操作设备时，请按照设备说明书或使用手册的要求进行操作，避免误操作导致设备损坏。
•当设备显示异常，或者报警信号响起时，应立即停止使用设备，并检查设备故障原因。
•在设备操作过程中，应随时关注设备的运行状态，如发现异常情况，应及时采取相应的措施。
2.4 如何正确存放设备•在存放设备时，应首先清洁设备表面，去除灰尘等杂物。
•使用适当的包装材料和容器，将设备放置在干燥、通风、温度稳定的环境中。
•长期不使用设备时，应将电源线拔掉，以防止长时间通电损坏设备。
•定期对设备进行检查和保养，确保设备处于良好的工作状态。
3. 保养规程3.1 定期检查设备•按照设备说明书或使用手册的要求，制定定期检查计划，并按时进行设备检查。
•检查设备外观是否完好，设备的按键、显示屏是否正常运转。
●● ●科尔康F-GAS检测仪IR传感器，寿命长可靠性高低维护科尔康中国经销商深圳市深国安电子科技有限公司科尔康的F-GAS检测仪6为了保护人类的生命和财产安全，您需要选择安全可靠的气体检测仪表，请选择科尔康。
在过去的40年科尔康一直致力于开发和生产高品质的产品,以可靠性和技术创新闻名于业界。
科尔康固定式检测仪适用于各种恶劣环境： 包括石油和天然气勘探，水处理，钢铁和化工领域。
科尔康F-GAS探测器能够针对如机房或者开关系统产生的制冷气体和六氟化硫泄漏进行有效检测。
理想的固定式气体检测仪科尔康F-GAS检测仪是一种高品质的红外（IR）气体检测仪器，是可靠的检测氟利昂气体的顶点检测仪，可用于检测各种不同的制冷剂气体以及六氟化硫（SF6）, 可连接到任何可接收模拟量信号的控制系统。
科尔康F-GAS探测器选用高性能的红外传感器，检测常见的F-GAS气体，标准24V直流电压，并提供4-20mA的输出信号（该输出信号也可设置为0-20Ma, 0-2V 0-5V 或 0-100VDC ）。
配有坚固的IP54外壳，F-GAS气体检测仪适用于多数非危险区域，如机房或开关柜室。
F-GAS气体检测仪不仅保护人体免受有毒气体危害，同时有助于降低“温室气体”进入大气环境。
气体扩散区域红外传感器LED状态校准适配器将标准气通入到传感器标准气和流量计可提供氟利昂和六氟化硫用于传感器的检测和校准氟类气体探测器配件UK:Tel: +44 (0) 1235 557700Fax: +44 (0) 1235 557718Email: sales@US:Tel: +1 859 957 1039Toll Free: 800-527-6926Fax: +1 513 957-1044Email: salesusa@ NL:Tel: +31 10 421 1232Fax: +31 10 421 0542Email: eu@SG:Tel: +65 6745 2936Fax: +65 6745 0467Email: sales@.sg CN:Tel: +86 (0) 10 6787 0335Fax: +86 (0) 10 6787 4879Email: saleschina@ IN:Tel: +91 22 6708 0400Fax: +91 22 6708 0405Email: salesindia@MKG02114 Issue 1 January 2014 GB冷却气体可选:纯流体:F-GAS检测仪技术参数:科尔康保留更改产品设计或规格，恕不另行通知。
SF6密度继电器检验仪产品说明书一、产品简介FS900型SF6密度继电器检验仪，是一种智能化全自动的SF6密度继电器检验仪器。
该仪器采用单周期指令微机技术，运行速度是普通单片机的10倍，能对指针式接点输出及智能式电流输出的SF6密度继电器进行现场校验，采用中断方式对密度继电器的动作进行实时捕获，因此该仪器测量更准确及时。
本仪器是SF6气体任意环境温度下的压力进行标准换算的一种便携式校验仪器，它也可以对SF6密度表、压力表进行自动校验。
在封闭容器中，一定温度下的SF6气体压力可代表SF6气体的密度。
习惯上把20℃时SF6气体压力作为标准值。
在现场校验时，在不同的环境温度下，测量的压力值都要换算成其对应20℃时的压力值，用以判断SF6密度继电器的性能。
二、SF6密度继电器检验仪性能特点1、继电器校验仪采用模数混合型单周期高速单片机为核心，其资源丰富功能强大，数据处理能力强，因其将A/D、D/A、基准电压、模拟放大集成在单片机内部，所以外围电路简单、稳定性好、准确性高。
2、仪器能对指针式和电子式密度继电器进行全自动校验。
3、密度继电器1～3组接点的初始状态为任意形式（常开或常闭），可同时测量 1～3组接点的响应值和恢复值，因而本仪器能适应所有的新、老形式的密度继电器的全自动校验。
4、仪器采用320×240大屏幕彩色显示，中文操作，使用简单方便。
5、测量时仪器同时显示当前压力、对应20时的压力、环境温度。
解决了SF6密度继电器现场校验的难题。
6、测试过程为自动测量，避免了由于人为因素而产生的误差。
7、仪器可存储500组测量数据并永久保存不丢失，使每一次测量都有追溯性。
8、集成RS-232接口及USB口，可通过PC自动生产测试数据表格。
9、仪器可以在任意环境温度下对常温压力表和密度表进行校验。
10、仪器管路全部采用进口快速接头，连接方便而且漏气率小。
11、仪器内部具有时钟功能，可随时对时钟进行修正。
SF6-LGT6000(SF6LaserGasTest)简介SF6-LGT6000是一款德国制造最新技术SF6泄漏定量检测仪器。
采用激光光声光谱检测技术（已申请专利）。
探测器检测灵敏度可达0.001ppm(0.002克/年)，测量动态范围0.001ppm-5000ppm。
高灵敏度的仪器可保精确定位泄漏位置。
高速气流和快速响应的光声探测器可保检测高浓度气流后仪器能即刻恢复。
采用红外激光源和特殊光声传感器技术可保SF6高灵敏度有效探测，避免误报。
SF6-LGT6000专为SF6气体泄漏检测而设计。
SF6红外光谱吸收技术(又称激光技术）的原理是SF6作为温室气体，对特定波段的红外光有很强烈的吸收特性。
SF6主要吸收波长在10.55微米左右的红外线辐射。
该仪器采用红外激光源及在此波长上的特殊光学过滤器，使得SF6-LGT6000特别适合检测SF6气体泄漏，这种 SF6泄漏检测技术灵敏度高，不受环境影响和干扰，对环境温度和湿度变化所带来的检测误差很小。
采用该技术可主动探测测试点气体，及早发现泄漏，作出迅速应对修复。
SF6-LGT6000便携式设计，易带易用，产品IP65防护等级，防震防水防尘。
高清OLED显示，可保强光下正常使用。
SF6-LGT6000可SF6背景浓度自动扣除。
SF6-LGT6000不需要定期校准，没有耗材，维护简单。
SF6-LGT6000技术参数SF6-LGT6000行业应用电力行业——精确检测高电压气体绝缘开关设备的SF6泄漏（HV GIS）军事领域——应用于气体绝缘的RF波导精确泄漏控制制冷行业——SF6泄漏测定其他领域SF6泄漏检测。
六氟化硫报警检测仪检定规程1. 引言1.1 背景介绍六氟化硫报警检测仪是一种用于监测六氟化硫气体浓度的仪器，广泛应用于工业生产和环境监测等领域。
随着现代化工业的发展和环境保护意识的增强，六氟化硫报警检测仪的重要性日益凸显。
随着检测仪器的广泛使用，人们对其准确性和可靠性提出了更高的要求。
建立科学合理的检定规程对于保证六氟化硫报警检测仪的准确性至关重要。
通过严格的检定规程，可以保障六氟化硫报警检测仪的监测数据准确无误，有效防范事故风险，保障生产环境的安全和稳定。
1.2 研究目的研究目的是为了确保六氟化硫报警检测仪在监测和检测六氟化硫气体时的准确性和可靠性，保障人员和环境的安全。
通过制定和实施检定规程，我们旨在确保检测仪器的准确性得到验证，提高检测过程的可信度和结果的精准性。
我们也希望通过本次研究，强调检定规程的重要性，引起广大用户和相关行业的重视。
未来的研究方向将致力于进一步完善六氟化硫报警检测仪的检定方法和技术，提高其检测性能和适用范围，以更好地满足不同场景下的安全监测需求。
通过这些努力，我们将为保障工作场所和公共环境的安全做出更大的贡献。
2. 正文2.1 六氟化硫报警检测仪概述六氟化硫报警检测仪是一种用于监测六氟化硫气体浓度的仪器。
六氟化硫是一种极具腐蚀性和毒性的气体，因此在工业生产和实验室环境中必须进行有效的监测和控制。
六氟化硫报警检测仪通过特定的传感器和电路系统可以实时监测六氟化硫气体浓度，并在浓度超过安全阈值时发出警报，以保障工作人员的安全。
六氟化硫报警检测仪通常采用先进的传感技术，如红外吸收原理或电化学传感器，具有高灵敏度和稳定性。
该仪器还具有便携性和易操作性的特点，能够广泛应用于各种场合。
除了监测功能，六氟化硫报警检测仪还可以记录和存储历史数据，提供数据分析和报告生成功能，有助于对气体浓度变化进行跟踪和分析，以便及时调整控制措施。
六氟化硫报警检测仪在工业生产和实验室安全管理中具有重要作用，能够有效预防气体泄漏事故的发生，保障工作人员和设备的安全。
GT-01 手持SF6红外检测仪珠海市集森电器有限公司∙产品型号： GT-01∙检测气体：六氟化硫∙检测技术：红外技术（NDIR）双波∙检测范围：0-9999 ppm∙温度范围：-30度到50度∙存储数据：70条该SF6气体泄露红外双波检漏仪，易于操作使用、携带方便且能检测出空气中最小的SF6气体浓度。
该仪器的主要技术结构特点是它的灵敏性、响应时间及稳定性抵抗湿度和毒性气体。
基于双波无弥散红外线的技术原理，SF6气体泄露红外检漏仪提供了可靠及高精确的性能和少维护的特点。
SF6气体泄露红外检漏仪显著地发展到能检测和查明室内外充满SF6气体设备的最小泄露。
这可是减少周围环境污染及SF6气体泄露的最佳工具。
技术参数：检测气体：SF6红外检测技术（NDIR）双波稳定性高 TLV监测寿命大于十年可检测范围：0-9999ppm精度：0-1000 PPM ＜±3%设置报警浓度：0-9999PPM 声音报警默认9999ppm用户密码设置：0-9 6位数字设置工作温度范围：-30度到50度压力范围：800hPa-1000hPa湿度范围：0%-95%相对湿度自检时间：小于1分钟反应时间:1秒储存温度范围：-30度到50度存储数据:70条随时可以查询存储的数据时间显示功能仪器自带充电电池检测仪尺寸: 200×180×55mm机箱尺寸:380×290×140mm检测仪重量: 1Kg功能特点:仪器开机自动检测功能，以防止设备故障带来的危害时间显示功能强大的存储数据功能,可以随时随地按不同设备分组存储可以随时查看数据的翻阅功能可以随时删除数据用户可以自行设置密码，防止别人动用或误操作用户可以自行设置报警浓度点，声音提示报警显示: 时间、mg/m3、PPM 三种功能显示非放射性原料，易于存储和运输少维护（每5年维护1次）且无磨损零部件不受湿度含量的约束用于传感器保护的粒子过滤器不受本底污染物的约束极高的灵敏度，可检测出SF6气体在空气中下降至1 ppm。
IDG100-SF6六氟化硫固定式气体检测仪一、产品描述:IDG100系列固定式气体变送器通过对大气中六氟化硫进行连续在线检测及声光报警，不仅对特殊场合气体浓度起到控制作用，对危险现场气体泄漏更有预警作用，及时保护各种现场的生命以及财产安全。
仪器广泛应用于石油、化工、冶金、消防、煤矿、电力、船舶、环保、电信、医疗等行业。
IDG100系列检测仪采用进口传感器结合高速、高精度处理电路，具有信号稳定，精度高、重复性好等优点，并且采用防爆设计，适用于各种危险场合。
仪器输出各种标准信号，可以兼容各种报警系统、PLC、DCS等控制系统。
二、产品特性:1、采用各种进口传感器，寿命至少2年2、采用高速、高精度处理电路对传感器信号进行处理，响应速度快、测量精度高，稳定性和重复性好3、仪器自带背光大屏幕显示，直观显示气体浓度、类型、单位等各种参数4、气室独立设计，结合空气动力学，更能快速、准确检测目标气体5、全量程范围温度数字自动跟踪补偿，保证测量准确性6、软件校准加按键设置，操作简单人性化7、具备数据恢复功能，无须担心误操作8、RS485、三线制4-20mA输出，继电器输出和声光报警可选9、可为客户配套WLO Sin气体采集软件，软件具有数据存储、查询、导出功能三、技术参数:检测原理：电化学检测对象：SF6六氟化硫检测量程：0-50ppm分辨率：0.1ppm检测精度：±1%重复精度：±1%响应时间：30S接线方式：M20*1.5内螺纹接线线材：RVVP3*0.75mm2安装方式：壁挂式、管道式、泵吸式壳体材料：铝合金隔爆外壳外形尺寸：125*106*153mm防爆等级：ExdII CT6防护等级：IP65整机重量：1.8Kg工作温度：-20～50℃（特殊要求根据需要定制）工作湿度：10～95%RH非凝露工作电源：24VDC（12-30VDC）工作电流：11mA@24V（毒气和氰化氢），33mA@24V（可燃、红外传感器）输出方式：RS485、三线制4-20mA（可根据客户需求定制GPRS、R2S、WI2SI等无线网络传输方式）报警方式：一组继电器输出（2A@30V）、声光报警（可选）声光报警电流：120mA，80db@1m计量认证：第三方计量认证执行标准：GB15322.1-2003,GB3836.1-2010GB3836.2-2010,GB3836.4-2010四、应用场所石油石化、化工厂、冶炼厂、钢铁厂、煤炭厂、热电厂、医药科研、制药生产车间、烟草公司、环境监测、学校科研、楼宇建设、消防报警、污水处理、工业气体过程控制、锅炉房、垃圾处理厂、隧道施工、输油管道、加气站、地下燃气管道检修、室内空气质量检测、危险场所安全防护等。
六氟化硫气体检测仪光谱法一、检测原理六氟化硫（SF6）气体检测仪的光谱法是基于吸收光谱的原理来检测SF6气体浓度的。
当特定波长的光通过SF6气体时，气体分子会吸收特定波长的光，导致光的强度减弱。
通过测量光吸收的强度，可以确定气体的浓度。
吸收光谱的原理为气体浓度与光强度的线性关系，利用这一关系可准确测定气体浓度。
二、光谱波长选择选择特定波长的光源对SF6气体进行检测至关重要。
不同气体对不同波长的光有不同的吸收特性。
因此，选择合适的波长是准确检测SF6气体的关键。
通常，选择那些在SF6气体中具有强吸收特性的波长作为检测光源。
三、光源与光电转换光源的选择直接影响检测的灵敏度和准确性。
常用的光源有激光器和发光二极管（LED）。
这些光源能发出特定波长的光，满足SF6气体检测的需求。
光电转换器是将光信号转换为电信号的器件，它将光源发出的光转换为可测量的电信号，供后续处理。
四、信号处理与数据输出信号处理电路负责对光电转换器输出的电信号进行处理，消除噪声，提取有用的信息。
经过处理的信号数据最终会以数字或图形的方式显示在屏幕上，提供给用户关于SF6气体浓度的实时信息。
五、仪器校准与维护为了保证检测的准确性，仪器需要进行定期校准。
这包括对仪器的性能参数进行检查和调整，确保其正常工作。
同时，对仪器进行必要的维护也是必要的，如清洁光学元件、检查电路连接等。
六、应用范围与优势六氟化硫气体检测仪光谱法的应用范围广泛，可用于各种需要检测SF6气体浓度的情况，如工业生产过程控制、环境监测等领域。
此方法的主要优势包括高灵敏度、高精度、非接触式测量等。
此外，光谱法还具有较好的选择性，能够区分不同气体的干扰，提高测量的准确性。
七、局限性及克服办法尽管六氟化硫气体检测仪光谱法具有许多优点，但仍存在一些局限性。
例如，对于低浓度的SF6气体检测可能会出现误差；此外，光源和光电转换器的稳定性也会影响测量的准确性。
为了克服这些局限性，可以采用更稳定的光源和更高级的光电转换器，并进行定期校准和仪器维护。
六氟化硫检测仪
ADL-600A-SF6————————————————————————————————————————————————————————————————————————————————————————————
品牌
型号ADL-600A-SF6
检测气体六氟化硫
化学式SF6
检测原理红外线
检测方式气体扩散式、管道式、泵吸式可选
安装方式靠墙面安装（离气体泄漏源靠近的地方）显示方式液晶显示（选配功能）报警方式声光报警LED灯+≥85dB（选配功能）继电器1组(1A/24VDC)（选配功能）输出信号RS485通讯信号
线制四线制（总线式2电源线2信号线）
工作电压
24VDC工作电压范围12－
30VDC
防爆等级ExdⅡCT6Gb
工作压力86～106Kpa防护等级IP65
精度≤±3%计量证可选
响应时间≤30S（T90）外壳材质不锈钢/铝合金铸体
重复性≤±2%固定位置2处
线性误差≤±2%进线口M20*1.5
零点漂移≤±1%（F.S/年）出线口M20*1.5
工作温度-20℃～+50℃(特殊要求请咨询)设计寿命2～5年（根据传感器而定）工作湿度≤95%RH无结露出厂恢复有
功耗≤1.5W(24V DC)覆盖半径≤7.5米
尺寸175mm×140mm×95mm重量约1.5Kg
附件说明书、合格证、出货单、包装盒、各一份
设计标准GB50493-2009《石油化工企业可燃气体和有毒气体检测报警设计规范》GB12358-2006《作业场所环境气体检测报警仪通用技术要求》
执行标准GB3836.1-2010《爆炸性气体环境用电气设备第一部分：通用要求》GB3836.2-2010《爆炸性气体环境用电气设备第二部分：隔爆型“d”》Q/ADL01-2013《安德量科技有限公司企业执行标准》
————————————————————————————————————————————————————————————————————————————————————————————
■国外原装进口气体传感器，抗干扰强误差率小，提高了产品质量保障性，寿命长2-3年；
■采用先进微控制处理器技术，响应速度快,测量精度高，误差率低；
■本质安全型电路设计，精巧的电源设计、精湛的防雷设计，安全可靠；
■智能化温度和零点补偿算法，大大提升了产品的稳定性和重复性；
■大屏液晶显示，24小时在线式检测，实时显示气体浓度；
■强大的一体化声光报警功能，声响在80dB以上；
■1组继电器（开关量信号）输出，方便扩展风机等其他控制设备联动的使用；
■多种标准信号输出，方便介入控制器/PLC/DCS等工控系统；
■内置恢复出厂设置按键，避免人员误操作；
■支持多种检测量程选择，适用于各种环境项目选型；
■操作方便。
客户可根据实际情况，在全量程范围内任意设置上、下限报警点；
■产品外观设计独特，安装，布线简单方便；
■铝合金铸体防爆外壳，安全有保障；
■通过了防爆证等级：ExdIICT6Gb,防护等级：IP65；
三、六氟化硫检测仪安装示意图
________________________________________________________________________________________________
四、六氟化硫检测仪功能选型
________________________________________________________________________________________________
————————————————————————————————————————————————————————————————————————————————————————————。
