大师作品分析图柯布西耶萨伏伊别墅SU模型CAD分析图-文档资料

21
二、三层屋顶运花用园材料
22
• 三层屋顶 运用材料
23
Freundorf Villa
运用材料
24
• 这栋住宅造型现代简练，折面与斜线的语 言传递出一种欣欣向荣的动感，与此同时， 住宅内也洋溢着平和安宁的格调。克制谨 慎的用色突
• 出了高品质的建设材料，精心种植的植物 同田园景观融为一体，并渗透进内外丰富 但却单纯的住宅中。
案例分析之
萨伏伊别墅
运用材料
1

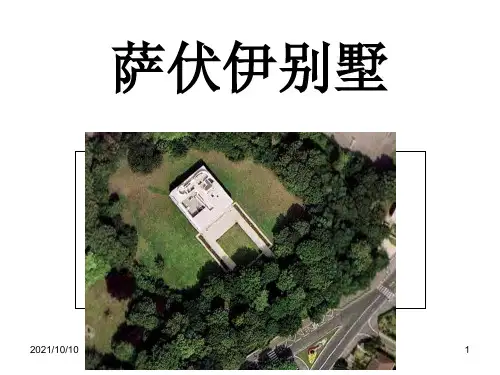

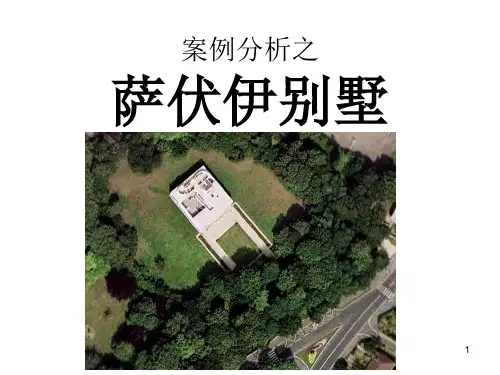

萨伏伊别墅（ 1928-1930 ） 位于巴黎近郊的普瓦西
在1926年出版的《建筑五要素》中，柯布西耶提出了新建筑的“五要素”，它们是： 1、底层的独立支柱； 2、屋顶花园； 3、自由平面； 4、自由立面； 5、横向
长窗。 萨伏伊别墅正是这“五要素”最为恰当的范例。但更大的特点是表现了他的美
屋顶花园 楼梯 斜坡
10
萨伏伊别墅是典型的一座以柱体承重的建筑，应该说柯布西耶在一定的本
质上使建筑从传统墙体承重到柱网承重发生了改变。这样就可以设计大的
横向长窗。
运用材料
11
这是对萨伏伊别墅结构分析图，在这里我们可以很清楚的看到其内在 结构，柱体承重，楼梯连接交通。
运用材料
12
三个平面上的连接室内外的过渡空间：一层是有顶无墙，二层是
既有有顶无墙也有有墙无顶，三层则是有墙无顶，这样我们就很
容易的看出了不同层的空间之间存在着的区别和联系。
运用材料
ቤተ መጻሕፍቲ ባይዱ
13
底层三面有独立的柱子，中心部分有门厅、 车库、楼梯和坡道，以及仆人的房间
运用材料
14
运用材料
15
运用材料
16
运用材料

2021/10/10
24
• 这栋住宅造型现代简练，折面与斜线的语 言传递出一种欣欣向荣的动感，与此同时， 住宅内也洋溢着平和安宁的格调。克制谨 慎的用色突
• 出了高品质的建设材料，精心种植的植物 同田园景观融为一体，并渗透进内外丰富 但却单纯的住宅中。
2021/10/10
25

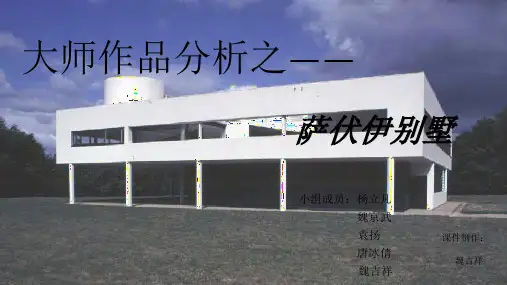

外观，白色建筑仿佛趴在一个坡上，坡下是地下层。
观念。即立体主义的雕塑。房屋的各种形体都采用了简单的几何形体，但内部空间却 相当的复杂，因采用了斜坡道，增加了内部空间的连续性，形成流动的立体空间。如 2同02一1/1个0/内10 部镂空的几何体，更像一架复杂的机器——勒.柯布西耶所说的居住的“2机 器”。
萨伏伊别墅房子平面为约22.50mx20m的方块，钢筋混凝结构，三层 住宅。萨伏伊别墅宅基为矩形，长约２２．５米，宽为２０米，共三层。
2021/10/10
39
• 谢谢观看！
2021/10/10
40
私人起居室
2021/10/10
二层
厨房
螺旋楼梯 厕所
浴室 客房 主卧
9
2021/10/10
三层
屋顶花园 楼梯 斜坡
10
萨伏伊别墅是典型的一座以柱体承重的建筑，应该说柯布西耶在一定的本
质上使建筑从传统墙体承重到柱网承重发生了改变。这样就可以设计大的
横向202长1/1窗0/1。0
11
这是对萨伏伊别墅结构分析图，在这里我们可以很清楚的看到其内在 结构，柱体承重，楼梯连接交通。
采用了钢筋混凝土框架结构，平面和空间布局自由，空间相互穿插， 内外彼此贯通，它外观轻巧，空间通透，装修简洁，与造型沉重、空间封 闭、装修繁琐的古典豪宅形成了强烈对比。

大师作品分析 Nhomakorabea
柯布西耶 --------萨伏伊别墅
•1 建造故事 •2 别墅概况 •3 布局结构 •4 设计特点 •5 建筑五元素 •6 设计分析
萨伏伊别墅

萨伏伊别墅(The Villa Savoye)是 现代主义建筑的经典作品之一， 位于巴黎近郊的普瓦西(Poissy)， 由现代建筑大师勒· 柯布西耶于 1928年设计，1930年建成，使 用钢筋混凝土结构。这幢白房子 表面看来平淡无奇，简单的柏拉 图形体和平整的白色粉刷的外墙， 简单到几乎没有任何多余装饰的 程度，"唯一的可以称为装饰部 件的是横向长窗，这是为了能最 大限度地让光线射入。"第二次 世界大战后，萨伏伊别墅被列为 法国文物保护单位。
建造故事
别墅在设计之初，勒· 柯布西耶原本的意图是 用这种简约的、工业化的方法去建造大量低 造价的平民住宅，没想到老百姓还没来得及 接受，却让有亿万家产的年轻的萨伏伊相中， 于是成就了一件伟大的作品，它所表现出的 现代建筑原则影响了半个多世纪的建筑走向。 萨伏伊别墅会让久居在庄园中的富翁产生 兴趣，以一般的人的审美情趣来说，无论 是从环境、地段、房型、装修都比不上传 统意义上的豪宅如凡尔赛宫和枫丹白露园 等，纠其原因，也许是别墅本身清新的格 调吧。
布局结构
别墅在巴黎附近普瓦西的一个占地 约12英亩的花园中，宅基为矩形， 长约22.5米，宽20米。整个建筑共 三层。底层三面透空，汽车可以驶 入。 别墅轮廓简单，像一个由几根 细的圆柱支承起来的白色方盒子。 立面全部为直线、直角，构图严谨， 各部分比例统一采用黄金分割率。 盒子的四边稍微挑出于柱子之外， 墙很薄，水平向的长窗和窗洞里透 露出的屋顶花园和明亮的房间，使 人感到这个镂空的立方体内似乎充 溢着无限的阳光和空气。雪白的粉 墙和底层透空部分的虚实对比，盒 壁和内部空间的前后层次，在阳光 之下形成强烈的光影变化，使简单 的形体显得生动丰盈。

建筑五要素
• 在1926年出版的《建筑五要素》中，柯布 西耶提出了新建筑的“五要素” ，它们是： • • 1、底层的独立支柱； • 2、屋顶花园； • 3、自由平面； • 4、自由立面； • 5、横向长窗。
梁板柱承重结构分析
梁、板、柱的结 构让柯布西耶有 了极大的发挥余 地，这也是现代 建筑五要素的根 本，也正是这样 的结构，才会有 底层的架空，自 由分割墙，以及 自由开启的采光 窗。
• 柯布西耶强调机械的美，高度赞扬飞机、汽车和轮船等新 科技结晶，认为这些产品的外形设计不受任何传统式样的 约束，完全是按照新的功能要求而设计成的，它们只受到 经济因素的约束，因而，更加具有合理性。他指出： "……在近50年中，钢铁与混凝土已经占统治地位，这说 明结构本身具有巨大的能力，对建筑艺术家来说，建筑设 计中老的经典已经被推翻，如果要与过去挑战，我们应该 认识到，历史上的过往样式对我们来说已经不复存在，一 个属于我们自己时代的新的设计样式已经兴起，这就是革 命。" 通过强调机械的重要，柯布西耶成为机械美学理论 的奠基人，他认为：住宅是供人居住的机器，书是供人们 阅读的机器，在当代社会中，一件新设计出来为现代人服 务的产品都是某种意义上的机器"。它们的美学原则是独 特的，并不跟随古典艺术的美学原则，只有面对这种新的 社会状况，我们才能把握新的美学立场和美学原则，那就 是代表二十世纪新时代的机械美学，在具体设计上，柯布 西耶强调以数学计算和几何计算为设计的出发点，一方面 使建筑具有更高的科学性和理性特征，同时也体现了技术 的原则。
车库则采用特殊的组织交通 流线的方法，使得车库和建 筑完美结合，使汽车易于停 放而又不会使车流和人流交 叉。
一 层 平 面 流 线 分 析
二 层 平 面 流 线 分 析

室内设计手法
带型长窗将室外光线引入室内， 使室内大部分区域都有柔和的 光线.
大厅处的巨大玻璃窗墙面将室 外的风景引入室内，使廊道也 能作为小阳台，欣赏室外风景。
画廊坡道的运用与整个画 廊的造型形成了呼应，而纵 长的空间给人一种流动感， 加之上升的坡道，使此感觉 更加强烈。 使感人到腾升、 自由.
整个一层以交通空间与公共空间为主，是 通往其他空间的纽带，将其他空间紧密的 联系一起，大厅也起到了对两个不同功能空 间的分割.
二层平面分析：
经过楼梯上到二楼，经 过一个公共区域与人行廊 道可来到食堂，这是一条 相对私密的路线，可经过 食堂去到私密空间。 另外，可通过二层进入拉 罗歇的私人画廊中，画廊是 底层架空的，是整个建筑中 唯一采用底层架空的空间， 就是为了突出画廊这一空间.
手法Байду номын сангаас鉴：
透过柯布西耶的这个建筑作品，我们可以看 出他很擅长利用对比的建筑手法，让建筑的 特点相得益彰。还有对空间的处理，柯布运 用一些特别的，打破常规的细节构造来让空 间充满动感与活泼，例如坡道和门的内凹等。 还用对自然光线的运用，通过开窗方向让人 能体验到日出日落时屋内不一样的光阴效果， 大面积的玻璃窗和天窗的使用也让人能感受 到充足的光感。柯布的作品，让我们学习到 我们建筑设计更应该注重人在其中的感受， 心灵上的触动，而且我觉得他的布置的简约 性也很值得我学习，以简单的几何形体来构 成简约的空间，很符合现代人的居住风格。
大师作品分析
拉罗歇-让纳雷别墅
——勒·柯布西耶
1950-1953 1930-1932 昌迪加尔法院 1946-1957 拉罗歇让纳雷别墅 朗香教堂 母亲之家1925
巴黎瑞士学生宿舍 萨伏伊别墅 1928-1930 迦太基别墅 马赛公寓 1928

空间相互穿插，内外彼此贯通
车库与大厅相互穿 插，合理的曲面设计使 车库和大厅结合更加完 美。人流、车流在同一 平面中流动，却互不干 扰。
动态的非传统的空间组织形式
旋转楼梯的设计融入了柯布西耶的绘画和雕刻技艺 ，使楼梯脱离了单板僵硬的形式，以优美的曲线展现一 种动势。使空间充满动感。而坡道的设计则使空间减少 了分隔感，连接成了一个整体。
用建筑自身的元素来塑造丰富的空间
楼梯和坡道 采用的扶手只是 朴素地使用一根 黑色金属管。让 空间产生一种优 雅感。这部楼梯 雅致的螺旋形花 样让整个空间散 发生机。在这里 ，光线也成了塑 造空间的重要角 色。
开放的、半开放的空间组合
勒柯布西耶 在别墅设计中十 分大胆的将大片 的空间留给自然 。开放与 半开 放的空间相结合 使空间分隔不会 显得太突兀。充 分显示了乡村住 宅的风格。
现代建筑认为空间是建筑的主角，并在实践中特别 注重空间的组织与塑造，使建筑空间在技术飞跃的基础上 产生了巨大的发展，建筑内部空间设计已从传统的静态空 间，逐渐发展到现代 筑的动态空间，即“空间——时间” 概念。
四维空间体系
螺旋形的楼梯和折形的坡道来组织空间。在传统的三维度上增添 了人在其中连续位移而产生的时间因素，使建筑空间呈现出更多的变 化。
模数化设计 底层悬垂 底层架空柱 阳光浴室
萨伏伊别墅的模数设计
1. 确定一个正方 形
2.将正方形等分 为16个小正方形
3. 正方形前后退 出一段距离
4. 这个距离由两 个直角三角形确 定
5. 得到最后模数 ：
4.75m×4.75m 的网格和前后退 出距离1.25m
萨伏伊别墅整个平面的基准线控制 ，被模数提醒着。既是对古典的延续，还是 满足功能的基本。没有什么空间浪费，一切 安排都有它共同的意义：就是满足人正常愉 悦的生活需要。

产的住宅 一个伟大的时代刚刚开始，
经济规律强制性的支配着我们的行动，
而我们的观念只有在合乎规律才是可行的。 大工业应当从事建造房屋，并成批的制造住宅的构件。 必须树立大批量生产的精神面貌： 建造大批量生产的住宅的精神面貌， 住进大批量生产的住宅的精神面貌， 喜爱大批量生产的住宅的精神面貌。
萨伏伊别墅就像是一架孤零零的悬着的机器。 “花园”被转到了屋顶之上。
Le Corbusier
勒·柯布西耶
1887出生于瑞士 1907年维也纳之行，会晤托尼-贾尼尔，这个 人知道一种依赖于社会现象的新建筑行将诞生。 柯布西耶人生的转折点 1908年，在巴黎，为奥古斯特-佩雷工作，了 解20世纪钢筋混凝土的具体做法。 1910年德国之行，接触德意志联盟，彼得-贝 伦斯，亨利西-泰西诺意识到现代工业产品工程 学的成就，也是数模的意念产生时期，巴尔干小 亚细亚旅行，奥托曼建筑艺术潜移默化的影响。 1915年，和迈克斯杜布瓦合作，提出两项贯穿 于柯布西耶二十世纪二十年代所有创作活动的观 点：“多米诺住宅”成为他1935年以前多数住宅 的结构基础。“托柱式城镇”。1916年施沃德别 墅首次运用“基准线”（一种对建筑立面维持比 例控制的古典手法）“住宅-皇宫”的主题两种 不同的尺度：1独立式的帕拉迪奥式的资产阶级 个人别墅2集合住宅，具有共产团体的意识内涵 与画家阿米迪、奥桑方提出——无所不包的纯 洁主意的机器美学
1927年与俄国合作 1929年”构图四则“ 1929年访问南美，飞行经历，考察热带景观；受里约城——自然现行 城市的启发 1933年后柯布西耶开始反对住人机器。柯布西耶三十年代对权威的追 求，反映了他对工业化的根深蒂固的模棱两可的态度。二十世纪四十年代 与纯粹主义美学决裂，开始放弃机器时代文明必然会产生良好结果的信念。 二十世纪五十年代柯布西耶始终关注的两种主要类型建筑：神圣及隐居建 筑 1922年与堂兄皮尔-让纳雷在巴黎开设建筑事务所 1922年秋季沙龙， 展出“雪铁龙住宅”（多米诺）及“当代城市”(托柱城镇）“雪铁龙住 宅受巴黎比伦大街一家工人咖啡馆的启发，其剖面及基本布局构思：光源 简化每端一个开间，两面横向承重墙，一个平屋顶，一个可用作住房的真 正的方盒子。 1923年《走向新建筑》构思双重性：经验形势与抽象要素。 1926年”现代建筑五要点“

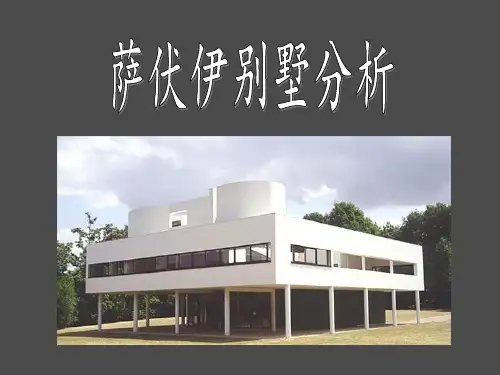

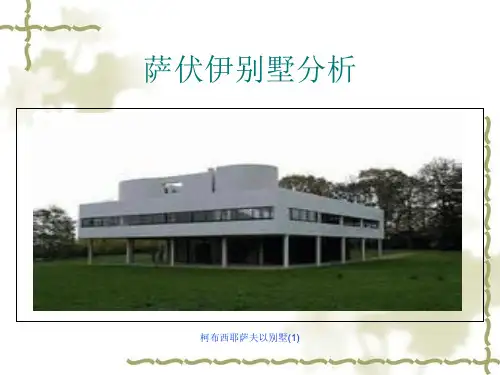

萨伏伊别墅分析
下面先来欣赏一些照片吧
组员：陈颖诗 许志峰邬川意 吴尚育陈厚斌 刁坚彬
对于这个众所周知的20世纪伟大的 建筑师Le Corbusier的作品，我们都很熟悉，
但更多的只是认识其表面 而不知其精要所在。 就像最常见的、最容易得到的往往都是 最有价值的讽刺。
简兰克·劳埃德·赖特并称 为现代建筑派或国际形式建筑派的主要代表。 又译做柯比意。
12度的基准线，它 决定了控制楼层和 主要部分的大部分 原则，这原则也控 制中央坡道的坡度， 条形窗的位置，窗 格子的大小，车行 道的宽度等等。外 立面的黄金比例分 割，建筑以近乎完 美的姿态呈现于世 人眼前，给人视觉 的愉悦享受。
萨伏伊别墅是无与伦比的永恒
总结 持久的典范，也是一个属于将
要逝去的现代主义的偶像。
屋顶花园
屋顶花园与二层开放空间 是 把U形平面还原。
萨伏伊别墅的几何构图 可以通过变形还原的方式变 为文艺复兴时期别墅的几何 构图。不仅如此，萨伏伊别 墅中建筑与环境的关系同样 可以视为传统花园与建筑在 空间中的咬合。
一层平面分析
U形平面
垂直面的U形构图限定了一个空 间容积，这个空间容积完全指向改 图形的开放端。
底层的独立支柱：
独立支柱以形体的垂
直要素支撑起二层的楼 板与屋面。分离开一层 与二层的空间。
自由平面
三层水平平面造
就了三层不同的空间。 底层是相当半封闭的 空间，以透明的玻璃 作为一道公共边界， 使室内与室外的环境 分离开来。
室内的坡道很好 的削弱了一层和二层 之间的分割感。别墅 采用开放式的室内空 间设计，动态的、非 传统的空间组织形式， 尤其使用螺旋形的楼 梯和坡道来组织空间。
自由立面
利用墙体或隔断灵活地分割空间， 住户应该可以按自身需要划分自 己的居住空间——自由平面的提 出——承重结构与分隔结构完全 分离，能够极大程度地实现了空 间划分的灵活性和适应性。

案例分析之萨伏伊别墅
地下平面图 1:250
案例分析之萨伏伊别墅
谢谢！
观念。即立体主义的雕塑。房屋的各种形体都采用了简单的几何形体，但内部空间却 相当的复杂，因采用了斜坡道，增加了内部空间的连续性，形成流动的立体空间。如 同一个内部镂空的几何体，更像案一例架分复析之杂萨的伏机伊别器墅——勒.柯布西耶所说的居住的“机 器”。
萨伏伊别墅房子平面为约22.50mx20m的方块，钢筋混凝结构，三层 住宅。萨伏伊别墅宅基为矩形，长约２２．５米，宽为２０米，共三层。
采用了钢筋混凝土框架结构，平面和空间布局自由，空间相互穿插， 内外彼此贯通，它外观轻巧，空间通透，装修简洁，与造型沉重、空间封 闭、装修繁琐的古典豪宅形成了强烈对比。
萨伏伊别墅深刻地体现了现代主义建筑所提倡新的建筑美学原则。 建筑形体和内部功能的配合，建筑形象合乎逻辑性，构图上灵活均衡而非 对称，处理手法简洁，体型纯净，在建筑艺术中吸取视觉艺术的新成果等， 这些建筑设计理念启发和影响着无数建筑师。
• 出了高品质的建设材料，精心种植的植物 同田园景观融为一体，并渗透进内外丰富 但却单纯的住宅中。
案例分析之萨伏伊别墅
外观，白色建筑仿佛趴在一个坡上，坡下是地下层。
案例分析之萨伏伊别墅
剖面图 1:250
案例分析之萨伏伊别墅
车库入口
案例分析之萨伏伊别墅
大露台联系泳池，高品质的植物种植生长良好，精心搭配的庭院灯就像 是客厅的落地灯，营造出室外客厅的氛围。
在行进中欣赏建筑，以坡道为中心组织建筑
案例分析之萨伏伊别墅
•
•
•
北立面图
案例分析之萨伏伊别墅
•
东立面图
案例分析之萨伏伊别墅
一层平面图 案例分析之萨伏伊别墅

柯布西耶萨夫以别墅(1)
勒·柯布西耶20世纪最伟大的建筑师之一 的积进分子和杰出代表
现代建筑运动
——1923年出版了他的名作《走向新建筑》，书中提出了 住宅是“居住的机器”
1926年提出了一个全新的建筑
思想并概括其 五大特征
1887-1965
他的革新思想和独特见解对学院派 建筑思想提出了严峻的挑战
主要论著： 1923年 《走向新建筑》
柯布西耶萨夫以别墅(1)
❖ 背景介绍及思考起点：别墅在设计之初，柯 布西耶原本的意图是用这种简约的、工业化 的方法去建造大量低造价的平民住宅，没想 到老百姓还没来得及接受，却让有亿万家产 的年轻的萨伏伊女士相中，于是成就了一件 伟大的作品，它所表现出的现代建筑原则影 响了半个多世纪的建筑走向
柯布西耶萨夫以别墅(1)
这是建筑师对使用者心理的尊重。
坡道 楼梯
空中花园
三层平面 柯布西耶萨夫以别墅(1)
流
别墅三层
线 示 意
图
别墅的三层为开放的空间，即所 谓的“屋顶花园”，这是别墅设计 的独到之处，我们认为，把花园设 在顶处，有各优点：
1：与周围环境融合，
2：使室内空气清新，气氛融洽 柯布西耶萨夫以别墅(1)3：使用户更加贴近大自然。
柯布西耶萨夫以别墅(1)
萨伏伊别墅正是运用和体现了这一 点
仆人用房
首层平面图
楼梯 坡道 车库
门厅
柯布西耶萨夫以别墅(1)
人行入口
别墅一层
一 层
实
物
别墅一层室内面积较小，周围 图
是由数根柱子形成的开放空间，一
层厅由矩形和一个半圆型的几何图
形组成，内为仓库及车库。
一 层 流 线 示 意 图
