分离乙醇—水混合液的筛板精馏塔设计

塔板式精馏塔设计(图文表)（一）设计方案的确定本设计任务为乙醇-水混合物。

设计条件为塔顶常压操作，对于二元混合物的分离，应采用连续精馏流程。

酒精精馏与化工精馏过程不同点就在于它不仅是一个将酒精浓缩的过程，而且还担负着把粗酒精中50多种挥发性杂质除去的任务，所以浓缩酒精和除去杂质的过程在酒精工业中称为精馏。

物料中的杂质基本上是在发酵过程中生成的，只是很少数的杂质是在蒸煮和蒸馏过程中生成的。

本次设计的精馏塔用板式塔，内部装有塔板、降液管、各种物料的进出口及附属结构（如全凝器等）。

此外，在塔板上有时还焊有保温材料的支撑圈，为了方便检修，在塔顶还装有可转动的吊柱。

塔板是板式塔的主要构件，本设计所用的塔板为筛板塔板。

筛板塔的突出优点是结构简单造价低，合理的设计和适当的操作能使筛板塔满足要求的操作弹性，而且效率高，并且采用筛板可解决堵塞问题，还能适当控制漏液。

设计中采用泡点进料，将原料液通过预热器加热至泡点后送人精馏塔内。

塔顶上升蒸汽采用全凝器冷凝，冷凝液在泡点下一部分回流至塔内，其余部分经产品冷却器冷却后送至储罐。

该物系属不易分离物系，最小回流比较小，采用其1.5倍。

设计中采用图解法求理论塔板数，在溢流装置选择方面选择单溢流弓形降液管。

塔釜采用间接蒸汽加热，塔顶产品经冷却后送至储罐。

（二）精馏塔的物料衡算1.原料液及塔顶、塔底产品的摩尔分率乙醇的摩尔质量 M 乙醇=46kg/kmol纯水的摩尔质量 M 水 =18kg/kmolx F =18/65.046/35.046/35.0+=0.174x D =18/1.046/9.046/9.0+=0.779x W =46/995.018/005.018/005.0+=0.0022.原料液及塔顶、塔底产品的平均摩尔质量M F =0.174×46＋18×(1-0.174)= 22.872 kg/kmol M D =0.779×46＋18×(1-0.779)= 39.812 kg/kmol M W =0.002×46＋18×(1-0.002)= 18.056 kg/kmol3.物料衡算 D=30024812.3948000000⨯⨯=167.454 kmol/hF=D+WF ·x F =D ·x D +W ·x W解得 F=756.464 kmol/h W=589.01 kmol/h｛（三）塔板数的确定1.回流比的选择由任务书提供的乙醇-水物系的气液平衡数据绘出x-y 图；由于设计中选用泡点式进料，q=1，故在图中对角线上自点a（x D,x D）作垂线，与Y轴截距oa=x D/(R min+1)=0.415 即最小回流比R min=x D/oa-1=0.877取比例系数为1.5，故操作回流比R为R=1.5×0.877=1.3162.精馏塔的气液相负荷的计算L=RD=1.316×167.454=220.369 kmol/hV=L+D=(R+1)D=2.316×167.454=387.823 kmol/h L ’=L+qF=220.369+756.464=976.833 kmol/h V ’=V+(q-1)F=V=387.823 kmol/h3.操作线方程精馏段操作线方程为 y=1+R R x+11+R x D =1316.1316.1+x+11.3161+×0.779即：y=0.568x+0.336提馏段操作线方程为y=F q D R qF RD )1()1(--++x-F q D R DF )1()1(--+-x W=1.316*167.454+1*756.464(1.316+1)*167.454x-756.464167.454(1.3161)*167.454-+×0.002 即：y=2.519x-0.0034.采用图解法求理论塔板数塔顶操作压力P D=101.3 KPa单板压降△P=0.7 kPa进料板压力P F=0.7×18+101.3=113.9 kPa塔底操作压力P W=101.3+0.7×26=119.5 kPa精馏段平均压力P m=(101.3+113.9)/2=107.6 kPa 压力P m=(113.9+119.5)/2=116.7 kPa2.操作温度计算计算全塔效率时已知塔顶温度t D=78.43 o C进料板温度 t F=83.75 o C塔底温度t W=99.53 o C精馏段平均温度t m=(t D+t F)/2=(78.43+83.75)/2=81.09 o C提馏段平均温度t m=(t W+t F)/2=(99.53+83.75)/2=91.64 o C3.平均摩尔质量计算塔顶平均摩尔质量计算由x D=y1=0.779 查上图可得x1=0.741M VDm=0.779×46+(1-0.779)×18=39.812 g/molM LDm=0.741×46+(1-0.741)×18=38.748 g/mol进料板平均摩尔质量计算 t f=83.74 o C由y F=0.518 查上图可得x F=0.183M VFm =0.518×46+(1-0.518)×18=32.504 g/mol M LFm =0.183×46+(1-0.183)×18=23.124 g/mol 精馏平均摩尔质量M Vm =( M VDm + M VFm )/2=36.158 g/molM Lm =( M LDm + M LFm )/2=30.936 g/mol4.平均密度计算气相平均密度计算由理想气体状态方程计算，即ρVm =RT PMv =)15.27309.81(314.8158.366.107+⨯⨯=1.321 kg/m 3 液相平均密度计算液相平均密度依1/ρLm =∑αi /ρi 计算 塔顶液相平均密度计算t D =78.43 o C 时 ρ乙醇=740 kg/m 3 ρ水=972.742 kg/m 3ρLDm =)742.972/1.0740/9.0(1+=758.14 kg/m 3进料板液相平均密度计算t F =83.75 o C 时 ρ乙醇=735 kg/m 3 ρ水=969.363 kg/m 3ρLFm =)363.969/636.0735/364.0(1+=868.554 kg/m 3塔底液相平均密度计算t W =99.53 o C 时 ρ乙醇=720 kg/m 3 ρ水=958.724 kg/m 3ρLWm =)724.958/995.0720/005.0(1 =957.137 kg/m 3精馏段液相平均密度计算ρLm =(ρLFm +ρLDm )/2=(758.14+868.554)/2=813.347 kg/m 3提馏段液相平均密度计算ρLm =(ρLFm +ρLWm ）/2=(957.137+868.554)/2=912.846 kg/m 35.液体平均表面张力计算液体平均表面张力依σLm =∑x i σi 计算塔顶液相平均表面张力计算t D =78.43时 σ乙醇=62.866 mN/m σ水=17.8 mN/m σLDm =0.779×17.8+0.221×62.886=84.446 mN/m 进料板液相平均表面张力计算t F =83.75时 σ乙醇=61.889 mN/m σ水=17.3 mN/m σLFm =0.183×17.3+0.817×61.889=53.729 mN/m 塔底液相平均表面张力计算t W =99.53时 σ乙醇=58.947 mN/m σ水=15.9 mN/m σLWm =0.005×15.9+0.995×58.947=58.732 mN/m 精馏段液相平均表面张力计算σLm =(84.446+53.729)/2=69.088 mN/m 提馏段液相平均表面张力计算σLm =(58.732+53.729)/2=56.231 mN/m6.液体平均粘度计算液体平均粘度依lgμLm=∑x i lgμi计算塔顶液相平均粘度计算t D=78.43o C时μ乙醇=0.364mPa·s μ水=0.455 mPa·slgμLDm=0.779lg(0.455)+0.221lg(0.364)=-0.363μLDm =0.436 mPa·s进料液相平均粘度计算t F=83.75 o C时μ乙醇=0.341mPa·s μ水=0.415 mPa·slgμLFm=0.183lg(0.415)+0.817lg(0.341)=-0.452μLFm=0.353 mPa·s塔底液相平均粘度计算t W=99.53 o C时μ乙醇=0.285mPa·s μ水=0.335 mPa·slgμLWm=0.002lg(0.335)+0.998lg(0.285)=-0.544μLWm=0.285 mPa·s精馏段液相平均粘度计算μLm=(0.436+0.353)/2=0.395 mPa·s提馏段液相平均粘度计算μLm=(0.285+0.353)/2=0.319 mPa·s（五）精馏塔的塔体工艺尺寸计算1.塔径的计算精馏段的气液相体积流率为V S =ρ3600VM =2.949 m 3/s L S =ρ3600LM =0.0023 m 3/s 查史密斯关联图，横坐标为Vh Lh (vlρρ)21=949.20023.0(321.1347.813) 1/2=0.0196取板间距H T =0.45m ，板上液层高度h L =0.06m ， 则H T -h L =0.39m 查图可得C 20=0.08 由C=C 20(20L σ)0.2=0.08(69.088/20)0.2=0.103u max =C (ρL -ρV )/ ρV =2.554 m/s取安全系数为0.7，则空塔气速为 u=0.7u max =1.788 m/sD=4V s /πu=788.1/14.3/949.2*4=1.39 m 按标准塔径元整后 D=1.4 m 塔截面积A T =(π/4)×1.42=1.539 ㎡ 实际空塔气速为 u=2.717/1.539=1.765 m/s 2.精馏塔有效高度的计算精馏段有效高度为Z 精=（N 精-1）H T =7.65 m 提馏段有效高度为Z 提=（N 提-1）H T =3.15 m在进料板上方开一人孔，其高度为 1m 故精馏塔的有效高度为 Z=Z 精+Z 提+1=7.65+3.15+1=11.8 m（六）塔板主要工艺尺寸的计算1.溢流装置计算因塔径D=1.4 m ，可选用单溢流弓形降液管 堰长l W =0.7×1.4=0.98 m 2.溢流强度i 的校核i=L h /l W =0.0023×3600/0.98=8.449≤100~130m 3/h ·m 故堰长符合标准 3.溢流堰高度h W平直堰堰上液层高度h ow =100084.2E （L h /l W ）2/3由于L h 不大，通过液流收缩系数计算图可知E 近似可取E=1h ow =100084.2×1×（L h /l W ）2/3=0.0119 mh W =h L -h ow =0.06-0.0119=0.0481 m 4.降液管尺寸计算查弓形降液管参数图，横坐标l W /D=0.7 可查得A f /A T =0.093 W d /D=0.151 故 A f =0.093A T =0.143 ㎡ W d =0.151W d =0.211 ㎡留管时间θ=3600A T H T /L H =27.64 s ＞5 s 符合设计要求5.降液管底隙高度h oh O =L h /3600l W u 0’=0.0023/0.98×0.08=0.03 m h W -h O =0.0481-0.03=0.0181 m ＞0.006 m 6.塔板布置塔板的分块 D=1400 mm ＞800 mm ，故塔板采用分块式。

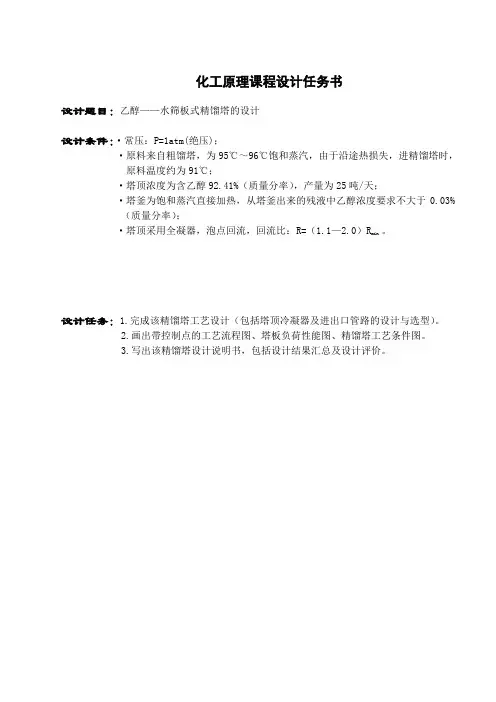

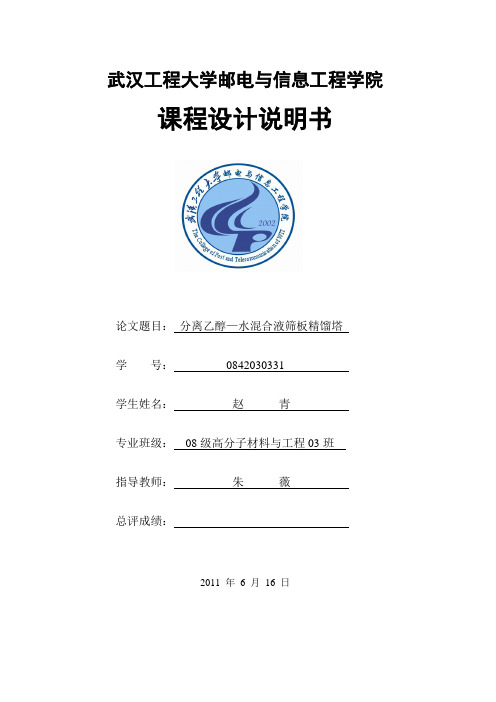

武汉工程大学邮电与信息工程学院课程设计说明书论文题目：分离乙醇—水混合液筛板精馏塔学号：0842030331学生姓名：赵青专业班级：08级高分子材料与工程03班指导教师：朱薇总评成绩：2011 年6 月16 日目录摘要 (I)Abstract (II)第一章文献综述 (1)1.1课程设计目的与设计要求 (1)1.2课程设计的任务 (1)1.3设计方案的确定 (2)第二章精馏塔设计计算 (7)2.1精馏塔的物料衡算 (7)2.2塔板的确定 (9)2.3精馏塔工艺条件及有关物性参数的计算 (9)2.4精馏塔的塔体工艺尺寸计算 (13)第三章塔板主要工艺尺寸的计算 (16)3.1塔板类型和流动形式 (16)3.2溢流装置计算 (16)3.3塔板布置 (17)3.4筛板的流体力学验算 (19)3.5塔板负荷性能图 (23)第四章附属设备 (30)4.1再沸器(蒸馏釜) (30)4.2塔顶回流冷凝器 (30)4.3管径直径 (30)4.4法兰 (32)4.5人孔 (32)4.6塔高 (32)第五章设计结果汇总 (33)设计小结与体会 (35)致谢 (36)参考文献 (37)附录 (38)摘要本文通过设计筛板精馏塔达到分离乙醇—水二元混合物，需要满足年处理量5.5万吨，原料中乙醇含量46%，塔顶产品要求含乙醇不低于92%，塔底乙醇含量不高于2%，常压操作，泡点进料。

本设计采用连续精馏流程，设计中采用泡点进料，将原料液通过预热器加热至泡点后送入精馏塔内。

塔顶上升蒸汽采用全凝器，冷凝液在泡点下一部分回流至塔内，其余部分经产品冷却后送至储罐。

该物系属于易分离物系(标况下，的沸点78.2℃)，塔釜采用直接蒸汽加热，塔底产品经冷却后送至储罐。

关键词：筛板精馏塔；泡点进料；塔体；塔板AbstractIn this paper, through the design of plate distillation column to achieve separation of ethanol-water binary mixture, we have to satisfy annual handling capacity of 55,000 tons of raw materials in the ethanol content of 46%, the top product requirements ethanol containing not less than 98%, bottom ethanol content no higher than 2%, atmospheric pressure operation, bubble point feed.Continuous distillation process. Design using bubble point feed the raw material liquid through preheater after heated to soak into the Distillation Column. Increased use of the whole tower of steam condensate, and condensate in the bubble point back to the next part of the tower, and the remaining portion of products to the storage tank after cooling. The matter of isolates belonging to the Department (under standard conditions, ethanol boiling point of 78.2℃), tower reactor using direct steam heating, cooling tower bottom products to the storage tank.Key words:sieve plate distillation column; bubble point feed; towertra第一章文献综述1.1课程设计目的与设计要求化工原理课程设计是培养学生化工设计能力的重要教学环节，通过课程设计使我们初步掌握化工设计的基础知识、设计原则及方法；学会各种手册的使用方法及物理性质、化学性质的查找方法和技巧；掌握各种结果的校核，能画出工艺流程、塔板结构等图形。

分离乙醇—水的精馏塔设计设计人员：1所在班级：化学工程与工艺成绩：指导老师：日期：化工原理课程设计任务书一、设计题目：乙醇—-—水连续精馏塔的设计二、设计任务及操作条件（1）进精馏塔的料液含乙醇35％(质量分数,下同），其余为水;（2）产品的乙醇含量不得低于90％；（3）塔顶易挥发组分回收率为99％;（4）生产能力为50000吨/年90％的乙醇产品；（5）每年按330天计，每天24小时连续运行。

（6）操作条件a）塔顶压强 4kPa （表压）b）进料热状态自选c）回流比自选d）加热蒸汽压力低压蒸汽（或自选）2e）单板压降 kPa。

三、设备形式：筛板塔或浮阀塔四、设计内容：1、设计说明书的内容1）精馏塔的物料衡算；2）塔板数的确定；3）精馏塔的工艺条件及有关物性数据的计算；4）精馏塔的塔体工艺尺寸计算；5）塔板主要工艺尺寸的计算;6）塔板的流体力学验算;7）塔板负荷性能图；8）精馏塔接管尺寸计算；9）对设计过程的评述和有关问题的讨论;2、设计图纸要求；1）绘制生产工艺流程图（A2 号图纸);2）绘制精馏塔设计条件图（A2 号图纸）;3五、设计基础数据：1.常压下乙醇—-—水体系的t—x—y 数据；2.乙醇的密度、粘度、表面张力等物性参数。

一、设计题目：乙醇---水连续精馏塔的设计二、设计任务及操作条件：进精馏塔的料液含乙醇35％(质量分数,下同），其余为水；产品的乙醇含量不得低于90%;塔顶易挥发组分回收率为99％,生产能力为50000吨/年90%的乙醇产品；每年按330天计，每天24小时连续运行.塔顶压强 4kPa(表压）进料热状态自选回流比自选加热蒸汽压力低压蒸汽（或自选）单板压降≤0.7kPa。

三、设备形式：筛板塔四、设计内容：1）精馏塔的物料衡算：原料乙醇的组成xF＝＝0。

1740原料乙醇组成 xD0.7788塔顶易挥发组分回收率90％平均摩尔质量 MF =4由于生产能力50000吨／年，。

设计题目板式精馏塔设计成绩课程设计主要内容化工原理课程设计是化工原理课程教学中综合性和实践性较强的教学环节，是理论联系实际的桥梁，是使学生体察工程实际问题复杂性的初次尝试。

本次课程设计的主要思路及内容是：（1）确定流程方案：根据给定任务，选择操作条件、主体设备，确定精馏流程。

（2）精馏塔工艺计算：确定回流比，对全塔进行物料衡算并计算混合气、液操作温度下的物性参数，计算出气、液体积流量。

（3）塔板的设计计算：确定塔板数，进行塔径初步计算，溢流装置的设计计算，筛板布置、流体力学验算及塔板负荷性能图。

（4）塔附件及附属设备设计：通过计算确定接管、筒体、封头、除沫器、裙座、吊柱、人孔等附件的尺寸及型号，计算出塔总体高度，并对预热器、冷凝器、再沸器等附属设备进行设计。

（5）绘制精馏塔的主体设备装配图和带控制点的工艺流程图，编写设计说明书。

指导教师评语建议：从学生的工作态度、工作量、设计（论文）的创造性、学术性、实用性及书面表达能力等方面给出评价。

签名：年月日化工原理课程设计任务书设计题目：板式精馏塔设计设计时间：2011年12月~2012年1月指导老师：设计任务：年处理35000 吨乙醇-水溶液系统1.料液含乙醇40% ，馏出液含乙醇不少于94 %，残液含乙醇不大于0.05 %2.操作条件；（1）泡点进料，回流比R= 1.5 Rmin（2）塔釜加热蒸汽压力：间接0.2 MPa（表压），直接0.1 MPa（绝压）；（3）塔顶全凝器冷却水进口温度20℃，出口温度50 ℃；（4）常压操作。

年工作日300~320 天，每天工作24 h；（5）设备形式（筛板塔、浮阀塔、泡罩塔等）自选；（6）安装地点：合肥。

设计成果：1.设计说明书一份（word2003格式）;2.主体设备装配图一张（1#图纸），带控制点工艺流程图（3#图纸）一张（AutoCAD2004格式）。

目录中文摘要 (5)英文摘要 (6)1前言 (7)2概述 (7)2.1化工分离技术 (7)2.2板式塔塔板设计与选型 (9)3设计方案的确定 (13)3.1设计方案的选定 (13)3.2设计方案确定的要求 (15)3.3设计方案确定及流程说明 (16)3.4精馏塔的设计步骤 (16)4设计计算 (16)4.1精馏塔的工艺计算 (17)4.2塔板数及塔径计算 (24)4.3溢流装置 (26)4.4塔板布置 (27)4.5筛板的流体力学验算 (28)4.6塔板复合性能图 (31)4.7塔附件设计 (36)4.8塔总体高度设计 (38)4.9附属设备的设计 (39)5总结 (40)5.1筛板塔工艺设计计算结果汇总 (40)5.2设计小结 (42)5.3个人心得体会 (42)参考文献……………………………………………………………………………………附录1 相关物性数据………………………………………………………………………附录2 说明书中出现的各字母及其下标的含义………………………………………板式精馏塔设计摘要：鉴于筛板塔结构简单，造价低；板上液面落差小，气体压降低，生产能力较大；气体分散均匀，传质效率较高等优点，本设计选用筛板式精馏塔精馏分离处理35000吨/年的乙醇-水溶液，首先利用AutoCAD做出相平衡曲线，求出最小回流比为2.2，根据TM 图解法画出全塔所需的理论塔板数为26.2块（含再沸器），通过设计计算，得出实际塔板数为52块（含再沸器），然后对塔和塔板的工艺尺寸进行计算，计算圆整得塔径为m2.1，塔高为m26，物料为泡点进料。

乙醇水筛板精馏塔工艺设计
一、前言
乙醇水筛板精馏塔是一种常用的化工设备，广泛应用于乙醇制备、石
油化工、医药等行业。

本文将详细介绍乙醇水筛板精馏塔的工艺设计。

二、设备介绍
乙醇水筛板精馏塔由筛板、填料层和冷凝器组成。

其中，筛板分为平
板和斜板两种，填料层主要包括金属填料和塑料填料。

冷凝器则有管
壳式和管束式两种。

三、工艺流程
1. 原料准备
将乙醇和水按照一定比例混合后送入精馏塔中。

2. 加热
通过加热方式使混合物达到沸点，开始蒸发。

3. 蒸发分离
在精馏塔中，由于不同组分的沸点不同，会使得混合物中低沸点组分优先蒸发出来。

同时，在填料层中也会发生传质作用，促进组分之间的分离。

4. 冷凝回收
蒸发出来的气体在冷凝器中被冷却成液体，然后被收集起来。

5. 分离
重复以上步骤，直到达到所需的纯度。

四、工艺参数
1. 筛板间距：一般为0.45-0.6m。

2. 填料层高度：一般为1-3m。

3. 冷凝器冷却面积：根据生产需求确定。

4. 加热方式：蒸汽加热或电加热。

五、注意事项
1. 精馏塔内部应保持清洁，避免杂质进入影响分离效果。

2. 操作时应注意安全，避免发生爆炸等意外事故。

3. 根据实际情况调整工艺参数，以达到最佳分离效果。

六、总结
乙醇水筛板精馏塔是一种常用的化工设备，在乙醇制备、石油化工、医药等行业有广泛的应用。

本文对其工艺流程、设备参数和注意事项进行了详细介绍，希望对读者有所帮助。

化工原理课程设计设计题目乙醇-水筛板精馏塔设计学生姓名学号班级指导教师设计时间完成时间 2化工原理课程设计任务书（一）设计题目：乙醇－水筛板精馏塔设计（二）设计任务完成精馏塔工艺优化设计、精馏塔结构优化设计以及有关附属设备的设计和选用，绘制带控制点的工艺流程图、精馏塔工艺条件图，并编制工艺设计说明书。

年产量： 10000t ；原料液浓度： 40% （乙醇质量分数）；产品浓度： 93% （乙醇质量分数）；乙醇回收率： 99% 。

（三）操作条件1．塔顶压强4 kPa（表压）；2．进料热状况，泡点进料；；3．塔顶全凝器，泡点回流，回流比R=(1.1~2.0)Rmin4．塔釜加热蒸汽压力245 KPa(表压)；5．单板压降不大于0.7 kPa；6．塔板类型筛板塔；7．工作日每年330天，每天24h连续运行;8．厂址：徐州地区。

（四）设计内容1．精馏塔的物料衡算；2．塔板数的确定；3．精馏塔的工艺条件及有关物性数据的计算；4．精馏塔的塔体工艺尺寸计算；5．塔板主要工艺尺寸的计算；6．塔板的流体力学验算；7．塔板负荷性能图；8．精馏塔接管尺寸计算,附属设备的确定；9．绘制带控制点工艺流程图（A2）、精馏塔工艺条件图（A2）；10．符号说明；11.对设计过程的评述和有关问题的讨论；12.参考文献。

摘要精馏塔是进行精馏的一种塔式气液接触装置，又称为蒸馏塔。

有板式塔与填料塔两种主要类型。

根据操作方式又可以分为连续精馏塔与间歇精馏塔。

化工生产常需进行液体混合物的分离以达到提纯或回收有用组分的目的，精馏操作在化工、石油化工、轻工等工业生产中占有重要的地位。

为此，掌握气液平衡关系，熟悉各种塔形的操作特性，对选择、设计和分析分离过程中的各种参数是非常重要的。

在本设计中我使用了筛板塔，筛板塔的突出优点是结构简单、造价低。

当有合理的设计和适当的操作，筛板塔能满足分离要求的操作弹性，而且效率高。

精馏是最常用的分离液液混合物方式之一，是组成化工生产过程的主要单元操作，也是典型的化工操作设备之一。

〔一〕 设计题目乙醇—水二元物系筛板式精馏塔的设计〔二〕设计条件常压： P=1atm处理量：100kmol/h进料组成：0.45馏出液组成：0.88釜液组成：0.12塔顶设全凝器，泡点回流加料热状况：q=0.98回流比 min )0.21.1(R R -=单板压降 ≤0.7kPa〔三〕设计内容(1)精馏塔塔体工艺设计，包括物料衡算、热量衡算、筛板塔的设计计算(2)绘制带控制点的工艺流程图、精馏塔设计条件图。

(3)撰写精馏塔的设计说明书。

目 录化工原理单元设计任务书 ...................................................................................... 错误!未定义书签。

第一章 前言 (1)1.1精馏原理及其在工业生产中的应用 (1)1.2精馏操作对塔设备的要求 (1)1.3常用板式塔类型及本设计的选型 ............................................................ 错误!未定义书签。

1.4本设计所选塔的特性 (3)第二章 精馏塔的工艺设计 (5)2.1全塔物料衡算 (5)2.2温度计算 (5)2.3气相组成计算 (6)2.4摩尔组成计算 (8)2.5混合液体外表张力计算 (9)2.6平均相对挥发度的计算 (13)2.7精馏段和提馏段操作线方程 (14)2.8逐板法确定理论板数及进料位置 (14)2.8.1理论板数的计算 (14)2.8.2实际塔板数及加料位置的计算 ..................................................... 错误!未定义书签。

2.9全塔效率的计算 (16)2.9.1粘度计算 (16)2.9.2板效率计算 (17)第三章热量衡算 (18)3.1加热器热负荷及全塔热量衡算 (18)3.2热量衡算 (19)第四章 精馏塔的主要工艺尺寸的计算 (20)4 .1体积流量的计算 (20)4.2塔径的计算 (21)4.3溢流装置的计算 (22)4.3.1堰长W l (22)4.3.2溢流堰高度 ................................................................................................................ 22 4.3.3弓形降液管宽度d W 和截面积f A .. (23)4.3.4降液底隙高度 (23)4.4塔板布置 (24)4.4.1边缘区宽度确定 (24)4.4.2开孔区面积计算 (24)4.4.3筛孔计算及其排列 (25)4.4.4塔有效高度Z〔以精馏段为例 (25)4.4.5总高度计算 (26)第五章精馏塔立体力学计算 (27)5.1塔板压降 (27)5.2液面落差 (28)5.3液沫夹带 (29)5.4漏液 (29)5.5液泛 (30)第六章塔板负荷性能图 (31)6.1漏液线 (31)6.2液沫夹带线 (32)6.3液相负荷下限线 (33)6.4液相负荷上限线 (33)6.5液泛线 (33)结束语 (37)主要符号说明 (39)附录1............................................................................................................... 错误!未定义书签。

分离乙醇和水混合液的板式精馏塔设计书第一章 设计任务书一 设计题目分离乙醇-水混合液的板式精馏塔 二 设计数据生产能力：年处理乙醇-水混合液7.4万吨原 料：乙醇含量为26%（质量百分比，下同）的常温液体 分离要求：塔顶含量不低于93% 塔底含量不高于0.5% 三 操作流程的确定和说明操作压力：由于乙醇~水体系对温度的依赖性不强，常压下为液态，为降低塔的操作费用，操作压力选为常压。

其中塔顶压力为51.0132510Pa ⨯，塔底压力5[1.0132510(265~530)]Pa N ⨯+塔型选择：根据生产任务，若按年工作日300天，每天开动设备24小时计算，产品流量为 ，由于产品粘度较小，流量较大，为减少造价，降低生产过程中压降和塔板液面落差的影响，提高生产效率，选用浮阀塔。

进料状态：虽然进料方式有多种，但是饱和液体进料时进料温度不受季节、气温变化和前段工序波动的影响，塔的操作比较容易控制；此外，饱和液体进料时精馏段和提馏段的塔径相同，无论是设计计算还是实际加工制造这样的精馏塔都比较容易，为此，本次设计中采取饱和液体进料。

加热方式：精馏塔的设计中多在塔底加一个再沸器以采用间接蒸汽加热以保证塔内有足够的热量供应；由于乙醇~水体系中，乙醇是轻组分，水由塔底排出，且水的比热较大，故可采用直接水蒸气加热，这时只需在塔底安装一个再沸器，并且可以利用压力较低的蒸汽进行加热，无论是设备费用还是操作费用都可以降低。

第二章 塔板的工艺设计第一节 精馏塔全塔物料衡算F ：原料液流量（kmol/s ） x F ：原料组成（摩尔分数，下同） D ：塔顶产品流量（kmol/s ） x D ：塔顶组成 W ：塔底产品流量（kmol/s ） x W ：塔底组成 原料乙醇组成：F 26/4612.08%26/4674/18x ==+塔顶组成：D 93/4683.87%93/467/18x ==+塔底组成：W 0.5/460.196%0.5/4699.5/18x ==+进料量：437.41010(0.26/460.74/18)7.40.1129 kmol/s 300243600F ⨯⨯⨯+==⨯⨯万吨/年=物料衡算式为：F D W F D WFx Dx Wx =+⎧⎨=+⎩联立方程组解得：0.0160 kmol/s0.0968 kmol/sD W =⎧⎨=⎩第二节 计算温度、密度、表面张力 、粘度、相对挥发度气液相及体积流量表一.常压下乙醇-水气液平衡组成(摩尔)与温度关系F D W1.温度利用表中数据由拉格朗日插值可求得t 、t 、t()()()()F F F D D D 185.485.485185.4 C12.0813.190.120812.0878.278.278.3278.3 C 85.9781.8382.8585.9799.399.398.75399.3 C 0.190.390.1960.1985.3978.25481.822WW F D t t t t t t t t t --===︒----===︒----===︒--++===W t ， t ， t ， 精馏段平均温度：()2 C 85.3999.28594.4C 22F W t t t ︒++===︒提馏段平均温度： 2.密度A BA Bl1 ()a a a M ρρρ=+已知：混合液密度：为质量百分率，为平均相对分子质量0V 022.4T MT ρρρ=混合气密度：(1) 精馏段：181.82 C,t =︒液相组成1x ：181.981.781.8281.728.1229.8029.80x --=--， 1x =28.79% 气相组成1y ：181.981.781.8281.756.7157.4157.41y --=--，1y =56.99%所以 L1460.287918(10.2879)26.06 kg/kmol M =⨯+⨯-= V1460.569918(10.5699)33.96 kg/kmol M =⨯+⨯-= (2) 提馏段：2t =92.34 C ︒ 液相组成2x ：292.691.392.3491.33.294.16 4.16x --=--， 2x =3.464% 气相组成2y ：292.691.392.3491.326.21 4.1629.92y --=--， 2y =26.952%所以 L2460.0346418(10.03464)18.97kg/kmol M =⨯+⨯-= V2460.2692518(10.26925)25.55 kg/kmol M =⨯+⨯-=表二.不同温度下乙醇和水的密度12181.82 ,t C =︒858082.7980968.6971.8735ρ--=-乙-， ρ乙=732.21 kg/m 3858082.7980968.6791.8ρ--=-水-971.8, ρ水=968.94 kg/m 3同理：94.43C =︒2t ，959094.4390961.85965.3724ρ--='--乙，ρ'乙=720.95 kg/m 3959094.4390961.85965.3ρ--='-水-965.3，ρ'水=970.01 kg/m 3在精馏段：液相密度L1ρ：L110.287946/[0.28794618(1-0.2879)]10.5082732.21970.01ρ⨯⨯+⨯-=+L13832.60 kg/m ρ= 气相密度：()V1333.96273.151.17 kg/m 22.4273.1581.82ρ⨯==⨯+在提馏段：液相密度L2ρ：L210.0346446/[0.034644618(10.03464)]10.0840721.11962.81ρ⨯⨯+--=+L23=936.45 kg/m ρ气相密度：V2324.54273.150.819 kg/m 22.4(273.15+92.34)ρ⨯==⨯3.混合液体表面张力二元有机物-水溶液表面张力可用下列各式计算 公式：W W W W W 00x V x V x V σ+=000W W 00x V x V x V ϕ=+1/41/41/4m SW W 00S σϕσϕσ=+ SW SW W S /x V V ϕ= S00S0S x V V ϕ= qWlg()B ϕϕ=2/32/300W W 0.441()[]V q Q V T qσϕ=⨯- A B Q =+2SWS0lg()A ϕϕ= SW S01ϕϕ+=式中下角标，W 、O 、S 分别代表水、有机物及表面部分，X W 、X O 指主体部分的分子体积，W σ、为纯水、有机物的表面张力，对乙醇q=2。

《化工原理》乙醇-水混合液精馏塔设计一、设计任务：完成精馏塔工艺优化设计、精馏塔结构优化设计以及有关附属设备的设计和选用，绘制精馏塔的工艺条件图及塔板性能负荷图，并编制工艺设计说明书。

二、操作条件：年产量：7500t。

料液初温：30℃料液浓度：43%（含乙醇摩尔分数）塔顶产品浓度：97%（含乙醇摩尔分数）乙醇回收率：99.8%（以摩尔分数计）年工作日：330天（24小时运行）精馏塔塔顶压力：4kPa（表压）冷却水温度：30℃饱和蒸汽压力：2.5kgf/cm2（表压）单板压降：不大于0.7kPa全塔效率：52%回流比是最小回流比的1.8倍进料状况：泡点进料三、设计内容：（1）设计方案简介：对确定的工艺流程及精馏塔型式进行简要论述。

（2）工艺参数的确定基础数据的查取及估算，工艺过程的物料衡算及热量衡算，理论塔板数，塔板效率，实际塔板数等。

（3）主要设备的工艺尺寸计算板间距，塔径，塔高，溢流装置，塔盘布置等。

（4）主要附属设备设计计算及选型塔顶全凝器设计计算：热负荷，载热体用量。

（5）用坐标纸绘制乙醇-水溶液的y-x图一张，并用图解法求理论塔板数（贴在说明书中对应的地方）。

（6）绘制精馏塔设计条件图。

附：汽液平衡数据表1一、总体设计计算1.1 汽液平衡数据（760mm Hg）1.2塔的物料衡算=43/46.07/(43/46.07+57/18.01)=0.2277XF=97/46.07/(97/46.07+31/18.01)=0.9267XDM=0.2277⨯46.07+（1-0.2277）⨯18.02=24.399kg/kmol F同理可得M=44.013 D，=7.5*106/7920=946.97DD=946.97/44.013=21.516η=0.998=DXD /FXF=21.516*0.9267/0.2277FF=87.742 由 F=D+WFXF =DXD+WXW得：Xw=0.03998W=66.226 Kmol/h1.3塔板计算tF=（0.2277-0.1661/0.2337-0.1661）*(82.7-84.1)+84.1=82.82°CtF=82.82℃乙醇不同温度的饱和蒸气压乙醇的饱和蒸气压o={[(82.82-80)/(90-80)]*(158.27-108.32)}+108.32=122.41 PA水不同温度的饱和蒸气压由图数据通过内插法得P B O =53.0525 α =122.41/53.0525=2.31 泡点进料q=1R min =1/α-1[X D /X F -α(1-X D )/1-X F ]=2.94 R=1.8R min =5.292精馏段操作线方程1111n n D R y x x R R +=+++=0.841x+0.1473提馏段操作线方程W m m x WqF L W x W qF L qF L y -+--++=+''1=1.503x-0.000849实际塔板数N pE T =0.52精馏段Np1=11/0.52=21块提馏段Np2=3/0.52=6块总板数21+6=27块二、塔的工艺条件及物性数据计算2.1精馏段的数据1.平均压力Pm单板降压不大于0.7Kpa所以等于0.7Kpa塔顶：PD=4+101.3=105.3Kpa加料板：PF=105.3+0.7*21=120Kpa平均压力：Pm=(105.3+120)/2=112.65Kpa2.平均温度tD={[(0.9267-0.08943)/(1-0.8943)]*(80.02-78.15)}+78.15=78.72℃tF=82.82℃精馏段tm=(82.82+78.72)/2=80.77℃3.平均分子量塔顶：M VDM = XD×M轻组分+（1－XD）×M重组分=46.07*0.9267+（1-0.9267）*18.01=44.01kg/kmolM LDM = x1×M轻组分+（1－x1）×M重组分=46.07*0.743+(1-0.743)*18.01=38.86kg/kmol进料板的平均分子量:进料板对应的组成Xn 和ynM VFM = yn×M轻组分+（1－yn）×M重组分=46.01*0.512+(1-0.512)*18.01=32.38kg/kmolM LFM = Xn×M轻组分+（1－Xn）×M重组分=46.07*0.2277+(1-0.2277)*18.01=24.4kg/kmol 精馏段：MVm=(44.01+32.38)/2=38.2kg/kmolMLm=(38.36+24.4)/2=31.63kg/kmol4.平均密度塔顶：aA =0.97 aB=0.03查物性数据：易挥发组分密度ρ1＝ 763.42 Kg/m3难挥发组分密度ρ2＝ 972.58 Kg/ m3塔顶液相密度：ρLD ＝1/[a1/ρ1+(1-a1) /ρ2]= 741.84Kg/ m3进料板：aA =0.43 aB=0.53查物性数据：易挥发组分密度ρ1＝ 733.59 Kg/m3难挥发组分密度ρ2＝ 969.97 Kg/ m3进料液相密度：ρLF ＝1/[a2/ρ1+(1-a2) /ρ2]= 851.93Kg/ m3精馏段的平均液相密度：ρLM ＝(ρLD+ρLF)/2=796.88Kg/ m3精馏段平均汽相密度：TM =（TF+TD）/2=80.77℃ρVM ＝PM V /RT M =1.463Kg/ m 35. 液体的平均表面张力 （1）塔顶t D =78.72℃ бO =17.26 бW =62.8V O =46.07/737=0.06251m 3/kmol V w =18.01/973=0.01851m 3/kmol X o =X D =0.9267 X W =1-0.9267=0.0733 φo =X o V O /(X W V w +X o V O )=0.977 φW =1-0.977=0.023 B=lg(φW q /φo )=-3.266Q=0.041(q/T)(бO V O 2/3/q-бW V w 2/3)=-0.0007 A=B+Q=-3.266-0.0007=-3.2667lg(φs W q /φso )=-3.2667和φs W +φso =1解得 φs W =0.021 φso =0.979бm 1/4=φs W бW 1/4+φso бO 1/4=2.05 бDm =17.81N/m2. 进料板t F =82.82℃ бO =16.88 бW =62.04V O =46.07/733=0.06285m 3/kmol V w =18.01/969.3=0.01858m 3/kmol X o =X F =0.2277 X W =1-0.2277=0.7723 φo =X o V O /(X W V w +X o V O )=0.499φW =1-0.499=0.501 B=lg(φW q /φo )=-0.298Q=0.041(q/T)(бO V O 2/3/q-бW V w 2/3)=-0.00748A=B+Q=-0.298-0.00748=-0.3055lg(φs W q /φso )=-0.3055和φs W +φso =1解得 φs W =0.498 φso =0.502бm 1/4=φs W бW 1/4+φso бO 1/4=2.415 бFm =34.01N/m(3) 精馏段бm =（17.81+34.01）/2=25.91N/m 6. 液体的平均黏度,L D μ=0.44⨯0.9267+(1-0.9267)⨯0.357=0.434.a mP s,L F μ=0.12⨯0.33+(1-0.12)⨯0.30=0.3904.a mP s,L M μ精=0.435*0.3904+0.357*（1-0.3904）=0.387.a mP s 7. 精馏段的汽液负荷计算V=（R+1）D=(5.292+1)⨯21.516=135.38/kmol hS V =,,3600V V m V M ρ精精=135.38*38.2/(3600*1.463)=0.91m 3/sV h =3600*0.91=3262.96m 3/hL=RD=50292⨯21.516=113.86/kmol h,3600L s L m LM L ρ=精精=113.86*31.63/(3600*796.88)=0.001255L h =3600*0.001255=4.52m 3/h2.2 提馏段的数据1.平均温度t W ={[(0.03998-0.019)/(1-0.019)]*(89-95.5)}+95.5=92.93℃ t F =82.82℃提馏段t m =(82.82+92.93)/2=87.88℃2.平均分子量 塔底：M VWM = X W ×M 轻组分+（1－X W ）×M 重组分=46.07*0.414+（1-0.414）*18.01=29.63kg/kmol M LWM = x 1×M 轻组分+（1－x 1）×M 重组分=46.07*0.03998+(1-0.03998)*18.01=19.13kg/kmol 提馏段：M Vm =(29.63+32.38)/2=31kg/kmol M Lm =(19.13+24.4)/2=21.77kg/kmol 3.平均密度塔底：a A =0.64 a B =0.36查物性数据： 易挥发组分密度ρ1＝ 725.87 Kg/m 3 难挥发组分密度ρ2＝ 963.23 Kg/ m 3塔底液相密度：ρLD ＝1/[a 1/ρ1+(1-a 1) /ρ2]= 963.15Kg/ m 3 提馏段的平均液相密度：ρLM ＝(ρLW +ρLF )/2=907.54Kg/ m 3 提馏段平均汽相密度：T M =（T F +T D ）/2=87.88℃ ρVM ＝PM V /RT M =1.16Kg/ m34.液体的平均表面张力 （1）塔底t W =92.93℃ бO =13.27 бW =60.16V O =46.07/737=0.06251m 3/kmol V w =18.01/973=0.01851m 3/kmol X o =X W =0.03998 X W =1-0.03998=0.96 φo =X o V O /(X W V w +X o V O )=0.123φW =1-0.123=0.877B=lg(φW q /φo )=0.796Q=0.041(q/T)(бO V O 2/3/q-бW V w 2/3)=-0.000163 A=B+Q=0.796-0.000163=0.794lg(φs W q /φso )=0.794和φs W +φso =1解得 φs W =0.634 φso =0.366бm 1/4=φs W бW 1/4+φso бO 1/4=2.46 бWm =36.62N/m提馏段бm =（36.62+34.01）/2=35.32N/m 5.液体的平均黏度μlw =0.03998⨯0.324+(1-0.03998)⨯0.324=0.393.a mP s ,L F μ=0.12⨯0.33+(1-0.12)⨯0.30=0.3904.a mP s μL,M 提=0.393*0.084+0.393*（1-0.084）=0.33.a mP s 6.精馏段的汽液负荷计算V=（R+1）D=(5.292+1)⨯21.516=135.38/kmol hS V ==135.38*31/(3600*1.16)=1m 3/sV h =3600*1=3600m 3/hL=RD=50292⨯21.516=113.86/kmol hL s =113.86*21.77/(3600*907.54)=0.00154L h =3600*0.00154=5.508m 3/h三、塔和塔板主要工艺尺寸计算 3.1 塔径首先考虑精馏段：参考有关资料，初选板音距T H =0.5m 取板上液层高度L h =0.06m 故 T H -L h=0.5-0.06=0.44ms s L V ⎛ ⎝查图可得 20C =0.097校核至物系表面张力为9.0mN/m 时的C ，即C=20C 0.220σ⎛⎫⎪⎝⎭=0.0102max u =CL VVρρρ-可取安全系数0.7，则 u=0.7max u =0.7⨯2.378=1.665m/s故4sV uπ按标准，塔径圆整为1.2m ，则空塔气速为0.805m/s3.2 精馏塔有效高度的计算精馏段有效高度为1Z N =-T 精精（）H =(21-1)⨯0.5=10m提馏段有效高度为1Z N =-T 提提（）H =(6-1)⨯0.5=2.5mZ 总=10+2.5=12.5m3.3 溢流装置采用单溢流、弓形降液管⑴ 堰长 w l 取堰长 w l =0.6Dw l =0.6⨯1.2=0.72m⑵ 出口堰高w h =L ow h h -选用平直堰，堰上液层高度ow h 由下式计算ow h =2/32.841000h w L E L ⎛⎫ ⎪⎝⎭近似取E=1.03,则ow h =0.00995故 w h =0.06-0.00995=0.05m ⑶ 降液管的宽度d W 与降液管的面积f A 由L D /D T =0.6《化工设计手册》 得dW D =0.1,f TA A =0.053 故 d W =0.12 f A =0.0722()24D π=0.062m留时间 f T sA H L τ==23.9s (>5s 符合要求)提馏段t=A d H T /Ls=33.11=>5s⑷ 降液管底隙高度 h ο u o ,=0.08h ο=L s /w l u o ,=0.022m3.4 塔板布置(1)取边缘区宽度c W =0.06,安定区宽度s W =0.075(2)计算开孔面积212sin 180a x A R R π-⎡⎤=⎢⎥⎣⎦=0.7992m 其中 x=2D-(d s W W +)=0.405m R=2D-c W =0.54m 3.5 筛板数n取筛孔的孔径0d 为39mm,正三角形排列,一般碳钢的板厚δ为3mm,孔中心距t=75.0mm 浮阀数目 取阀动能因数11F =，则由式o υ=o υ=计算塔板上的筛孔数n,即 n=4V s /πd o 2u o =83.75=84提馏段的筛口气速和筛孔数用上述公式计算， 提馏段 u 0=10.21m/s, n=82个取边缘区宽度c W =0.06,安定区宽度s W =0.075,板厚δ为3mm, 做等腰三角形叉排h=Aa/0.075n=0.127m=120mm 阀孔气速μo =4V s /πnd o 2=9.12m/s F 0=10.97四、筛板的流体力学性能 1. 塔板压降校核 h f =h c +h e(1)气体通过干板的降压h c临界孔速 u 0c =（73/ρv ）1/1.825=8.52m/s<u 0 所以h c =5.34（ρv /ρL )(u 02/2g)=0.0411m (2)气体通过班上液层的压降h e h e =β(h w +h ow )=0.05*0.06=0.03 （3）h б克服表面张力的压降 h б=0.00034m（4）气体通过筛板压降h f 和∆p f h f =h c +h e +h б=0.07144m∆p f =ρl *g*h f =558.5kpa<0.7kpa 2. 雾沫夹带量校核泛点率1100%F bF =板上液体流经长度 Z L =D T -2W D =0.96m F=40.72%<80%不会发生过量的雾沫夹带 3. 漏液校核=4.134m/s k=u 0/u'0=2.19=>2提馏段用同样的方法得，k=u 0/u'0==>2 4. 降低管液泛校核为防止降液管液泛的发生，应使降液管中清液层高度()d T w H H h ≤Φ+d P L d H h h h =++ 即h d =0.153(L s /L w h o )2=0.00096m取 取校正系数Φ=0.5,H d =0.1324,Φ(H T +h w )=0.275m可见(),d T W H H h φ≤+符合防止淹塔的要求。

化工原理课程设计乙醇和水筛板精馏塔
一、工艺原理
乙醇和水筛板精馏塔是一种以乙醇为介质的广泛应用的化学反应设备。

这种精馏塔主要是利用乙醇对水的抽提分离物质的蒸馏和沉淀形式，在乙醇中达到分离的目的。

其操作原理是：将一定比例的乙醇与水混合，通过螺杆螺桶升温，使乙醇蒸馏，吸收乙醇汽体并伴随水汽在热力学过程中分离开。

因此，当这两种物质同时沉淀分离时，乙醇和水就可以通过这种方法获得更纯净的液体。

通过这个过程，物质也可以进行混合或有机溶剂的分离。

二、工艺流程
1.投料：将水混合物经过投料口，均匀的进入精馏塔管内。

2.抽提：采用乙醇为介质，出口的温度和压强维持一定的范围，当介质达到一定温度时，可使水和有机溶剂通过抽提过程进行分离。

3.进料：将经过抽提的液体经过调节阀再次进料，使乙醇连续循环。

4.净化：当液体进行循环抽提时，可使有机溶剂、水和乙醇通过滤筛板分离，达到净化的效果，经过多次的净化过程，乙醇的干净度可以达到99%以上。

5.出料：乙醇和水筛板精馏塔中的液体通过调节阀分别流入工艺和控制系统中，其中纯乙醇可作为常温下的产品出料。

三、应用领域
1、医药：
乙醇和水筛板精馏塔可以用来分离生物分子，如蛋白质、多肽、核酸和抗体等.因为乙醇有很好的气溶能力，也可以用乙醇作为载体进行药物的辅料成分分离和分离。

2、催化：
乙醇的介质有利于催化剂的活性，可以使催化剂在乙醇环境中进行催化反应，从而获得合成催化剂所需的原料。

3、有机溶剂：
乙醇可以用作有机溶剂，特别是对一些有机物质有良好的溶解效果。

在乙醇和水
筛板精馏塔的应用中，可以实现在有机溶剂中分离固体物质的目的。
