电缆桥架摆放、使用安全事项及接地要求正式样本

一、交底目的为确保电缆支架桥架安装、使用过程中的安全，预防事故发生，提高施工人员的安全意识，现将电缆支架桥架安全技术进行交底。

二、交底内容1. 施工前的准备- 施工人员必须熟悉图纸，了解电缆支架桥架的安装要求、技术规范及施工工艺。

- 检查施工工具、材料是否符合要求，确保安全可靠。

- 确认施工现场环境，确保无安全隐患。

2. 安全操作规程- 施工人员必须佩戴安全帽、安全带等防护用品。

- 严禁酒后作业、疲劳作业。

- 严格遵守操作规程，不得违章操作。

- 使用电动工具时，必须确保接地可靠，防止触电事故。

3. 电缆支架桥架安装要点- 电缆支架桥架安装应按照设计图纸进行，确保安装位置准确、牢固。

- 支架间距应符合设计要求，水平安装的支架间距为15至3m，垂直安装的支架间距不大于2m。

- 支架与预埋件焊接固定时，焊缝饱满；膨胀螺栓固定时，选用螺栓适配，连接紧固，防松零件齐全。

- 电缆桥架全长均应有良好接地，接地应同接地网连接。

4. 电缆敷设注意事项- 电缆敷设严禁有绞拧、铠装压扁、护层断裂和表面严重划伤等缺陷。

- 电缆敷设排列整齐，水平敷设的电缆，首尾两端、转弯两侧及每隔5至10m 处设固定点，敷设于垂直方向时，每隔2m处设固定点。

- 电缆出入电缆沟、竖井、建筑物等处应做密封处理。

5. 现场安全管理- 施工现场应设置安全警示标志，明确危险区域。

- 施工现场应保持整洁，及时清理施工垃圾，防止绊倒事故。

- 施工现场应配备消防器材，确保消防通道畅通。

三、安全注意事项1. 施工人员必须严格遵守安全操作规程，确保自身安全。

2. 严禁在电缆支架桥架下方作业，防止发生坠落事故。

3. 使用梯子、脚手架等高处作业工具时，必须确保其稳固可靠。

4. 施工过程中，如发现安全隐患，应立即停止作业，并报告相关部门进行处理。

四、应急措施1. 发生触电事故时，立即切断电源，并进行急救。

2. 发生火灾事故时，立即拨打火警电话，并使用灭火器进行灭火。

电缆桥架接地的施工要求范本第一章总则第一条为保障电缆桥架的安全运行，确保系统的可靠性，合理进行接地施工。

第二条接地施工应符合国家相关建设标准、规范以及安全管理规定。

第三条各施工单位在接地施工中，应遵循“安全第一、预防为主、综合治理”的原则。

第四条施工单位应制定合理的接地施工方案，明确施工工序、方法和质量要求，确保接地施工安全可靠。

第五条施工单位应配备专业人员，负责接地施工过程的指导、监督和检验工作。

第六条施工单位应建立施工档案，保留施工过程的图纸、记录和关键材料的检测报告等。

第七条接地施工过程中，施工单位应按照施工方案的要求进行监督和检查，确保施工质量。

第八条施工单位应与相关部门和业主单位密切配合，做好接地施工的交底和安全防护工作。

第二章施工准备第九条施工单位应按照规定的工期、质量要求、安全措施和施工方案，确定项目组织架构和施工人员。

第十条施工单位应在施工前检查接地施工所需的材料、设备和工具，并保证其质量和完好性。

第十一条施工单位应对施工区域进行勘察和测量，确定接地构筑物的位置和尺寸，并编制详细的施工图纸。

第十二条施工单位应与业主单位协商确定接地施工的时间和区域范围，确保施工的顺利进行。

第十三条施工单位应制定必要的安全防护措施，对施工现场进行标识和划定，确保工地安全。

第三章施工过程第十四条施工单位应按照施工方案，合理安排施工工序和施工人员，并严格按照质量要求进行施工。

第十五条施工单位应保证接地材料的质量，按照规定的要求进行检测和验收。

第十六条施工单位应确保施工现场的整洁和安全，合理使用设备和工具，做好施工现场的防火防爆工作。

第十七条施工单位应保持施工现场的通畅，确保施工材料的运输和使用顺利进行。

第十八条施工单位应制定施工方案的详细记录，包括施工工序、施工人员、施工材料等内容。

第十九条施工单位应保留施工过程中的照片和视频等证据，以备工程验收和纠纷处理。

第四章施工验收第二十条施工单位应按照施工方案的要求进行工程验收和质量检验，并填写施工验收表格。

电缆桥架接地的施工要求正式版第一部分：前期准备1.接地设计：在施工前，根据电缆桥架系统的规模和用途，制定接地设计方案，并根据设计方案准备所需的材料和工具。

2.接地材料：接地采用黄、绿相间标示的铜导线，导线规格应符合国家标准，并具备良好的导电性能和防腐蚀能力。

3.施工工具：准备好铜导线剪刀、剥线钳、扁平螺丝刀、电焊机、接地测试仪等施工工具。

第二部分：施工步骤1.检查电缆桥架：施工前需检查电缆桥架系统是否完好无损，确保能正常进行接地施工。

2.剥皮排线：根据设计方案，在电缆桥架上选择合适的位置进行接地线的铺设。

使用剥线钳将电缆桥架上的绝缘层剥离，露出金属表面。

3.铺设接地线：将铜导线沿电缆桥架的走向进行铺设，保持导线与桥架紧密接触，避免出现松动或断裂的情况。

4.连接接地线：将铺设好的导线连接至电缆桥架的金属支撑或地线引下线，采用电焊连接或螺丝固定的方式，确保接地线与桥架之间形成良好的导电连接。

5.接地测试：接地线铺设完毕后，使用接地测试仪进行接地测试，测试结果应符合国家相关标准要求，并记录测试数据供后续参考。

6.标识接地线：在接地线上使用黄绿色标识绕绕封，以示警示和标识作用，便于日常运维和维护管理。

第三部分：施工验收1.工程验收：施工完成后，由专业验收人员进行工程验收，检查施工质量是否符合设计要求和国家相关标准，评估接地系统的安全性和合格性。

2.缺陷整改：如发现接地线铺设不规范、连接不牢固等质量问题，需及时整改，确保接地系统的可靠性和稳定性。

3.修补记录：对于整改过程中的具体情况，应及时记录，并在修补后进行再次验收，在质量合格后方可进行交付使用。

4.施工档案：将施工记录、验收记录、测试报告等相关资料整理成档案，存档备查，以备将来的维护和管理参考。

总结：电缆桥架接地的施工要求主要包括前期准备、施工步骤和施工验收三个部分。

在施工前需要制定接地设计方案，并准备好所需的材料和工具。

施工过程中要注意铺设和连接接地线的质量，以及进行接地测试和标识工作。

电缆桥架安装要求及规范指导范文电缆桥架是建筑物中布置电线、电缆和通信线缆的重要设施，其安装要求和规范指导是确保电缆桥架安装质量和使用安全的重要保障。

本文将针对电缆桥架安装要求和规范指导进行详细阐述，具体内容如下：一、安装位置及要求1. 电缆桥架应安装于室内或室外建筑物内的合适位置，确保电缆布线的顺利进行，避免与其他设备和结构物发生冲突。

2. 安装位置应符合建筑物的设计要求和布线规划，避免影响建筑物的正常使用和装修。

3. 电缆桥架应远离水源、火源和腐蚀性气体等危险物质，避免因环境变化导致电缆桥架的损坏或安全隐患。

4. 安装位置应平整、牢固，能够承受电缆桥架和电缆重量，避免因安装不牢固导致的倾斜、下垂等问题。

5. 安装位置应考虑电缆桥架的维护和检修，方便人员操作和维护设备。

二、安装过程及要点1. 安装前应对电缆桥架和相关设备进行检查，确保其材质、型号、尺寸等符合设计要求和规范。

2. 安装过程中应使用专用工具进行操作，确保安装的准确性和质量。

3. 安装过程中应按照设计图纸的要求进行布线，确保电缆桥架的连续性和安全性。

4. 安装时应保持桥架与墙壁或地面的距离符合规范要求，避免结构松动或扭曲。

5. 安装过程中应注意电缆桥架的接地问题，确保电缆系统的安全运行。

6. 安装完成后应进行检查和测试，确保电缆桥架的质量和使用安全。

三、安装规范及标准1. 安装时应遵循国家相关标准和规范，如《电缆桥架布线设计规范》等，确保安装质量符合要求。

2. 安装过程中应按照相关施工规范进行操作，如《建筑电气装置工程施工及验收规范》等，确保工程质量和安全性。

3. 安装完成后应进行完整的验收和检测，按照相关规范进行测试，确保电缆桥架的性能和安全符合标准要求。

4. 安装过程中应使用合格的材料和设备，符合国家相关标准要求，确保电缆桥架的质量和可靠性。

5. 安装单位应具备相应的资质和经验，施工人员应经过专业培训和考核，确保施工质量和操作安全。

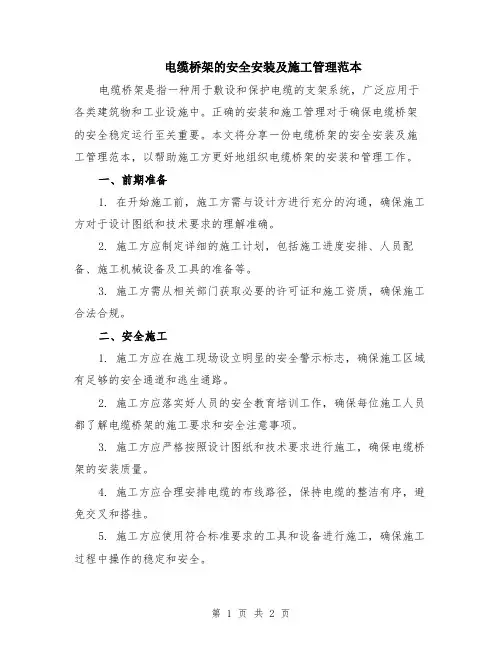

电缆桥架的安全安装及施工管理范本电缆桥架是指一种用于敷设和保护电缆的支架系统，广泛应用于各类建筑物和工业设施中。

正确的安装和施工管理对于确保电缆桥架的安全稳定运行至关重要。

本文将分享一份电缆桥架的安全安装及施工管理范本，以帮助施工方更好地组织电缆桥架的安装和管理工作。

一、前期准备1. 在开始施工前，施工方需与设计方进行充分的沟通，确保施工方对于设计图纸和技术要求的理解准确。

2. 施工方应制定详细的施工计划，包括施工进度安排、人员配备、施工机械设备及工具的准备等。

3. 施工方需从相关部门获取必要的许可证和施工资质，确保施工合法合规。

二、安全施工1. 施工方应在施工现场设立明显的安全警示标志，确保施工区域有足够的安全通道和逃生通路。

2. 施工方应落实好人员的安全教育培训工作，确保每位施工人员都了解电缆桥架的施工要求和安全注意事项。

3. 施工方应严格按照设计图纸和技术要求进行施工，确保电缆桥架的安装质量。

4. 施工方应合理安排电缆的布线路径，保持电缆的整洁有序，避免交叉和搭挂。

5. 施工方应使用符合标准要求的工具和设备进行施工，确保施工过程中操作的稳定和安全。

6. 施工方应定期检查和维护已安装的电缆桥架，及时处理发现的问题和隐患。

三、质量管理1. 施工方应按照质量控制计划进行工作，确保施工过程中的质量符合相关标准和要求。

2. 施工方应建立施工记录和档案，包括施工计划、施工图纸、检测报告等，以备后期的验收和维护工作。

3. 施工方应及时处理施工过程中出现的质量问题和纠纷，确保工程的正常进行和顺利交付。

四、安全管理1. 施工方应制定详细的安全管理制度和操作规程，确保施工现场的安全管理工作得到落实。

2. 施工方应配备足够的安全防护设施和器材，包括安全帽、防护眼镜、防护手套等，并确保施工人员正确佩戴使用。

3. 施工方应定期组织安全教育和培训活动，提高施工人员的安全意识和操作技能。

4. 施工方应建立健全的事故应急预案和救援机制，确保在发生事故时能够及时有效地处理和应对。

一、交底目的为确保电缆支架桥架安装及使用过程中的安全，降低事故发生风险，特制定本安全技术交底。

二、交底对象1. 电缆支架桥架安装施工人员2. 电缆支架桥架使用人员3. 监理人员三、交底内容1. 电缆支架桥架安装前的准备工作（1）施工人员应熟悉电缆支架桥架安装的相关规范、标准和工艺流程。

（2）检查施工材料、工具、设备是否符合要求，确保安全可靠。

（3）现场勘查，了解电缆支架桥架安装的具体位置、高度、间距等。

2. 电缆支架桥架安装过程中的注意事项（1）施工人员必须佩戴安全帽、安全带等防护用品。

（2）高空作业时，必须采取安全措施，如设置安全网、安全绳等。

（3）电缆支架桥架的安装应按照设计要求进行，确保安装牢固、水平、垂直。

（4）电缆支架桥架的间距应符合规范要求，避免因间距过大或过小而造成安全隐患。

（5）电缆支架桥架的接地应可靠，确保电气安全。

（6）电缆支架桥架的防腐处理应符合要求，防止腐蚀、生锈。

3. 电缆支架桥架使用过程中的注意事项（1）使用人员应熟悉电缆支架桥架的结构、性能和使用方法。

（2）禁止超负荷使用电缆支架桥架，避免因负荷过大而造成损坏。

（3）禁止在电缆支架桥架附近进行敲打、切割等作业，防止损坏电缆支架桥架。

（4）定期检查电缆支架桥架的安装情况，发现问题及时处理。

（5）发现电缆支架桥架存在安全隐患时，应立即停止使用，并及时上报相关部门。

四、安全管理制度1. 施工单位应建立健全电缆支架桥架安装及使用过程中的安全管理制度。

2. 施工单位应定期对施工人员进行安全教育培训，提高安全意识。

3. 施工单位应定期对电缆支架桥架进行检查、维护，确保其安全可靠。

4. 施工单位应设立专职安全管理人员，负责电缆支架桥架安装及使用过程中的安全监督。

五、应急措施1. 发生安全事故时，立即停止作业，组织人员撤离现场。

2. 报告上级领导，启动应急预案。

3. 对事故原因进行调查，采取有效措施防止类似事故再次发生。

4. 对事故责任人和相关人员进行严肃处理。

- 离地高度要合适，方便人员检修和管理；
- 与建筑物其他设备和结构的距离要保持一定的安全间距；
- 不应遮挡其他设备的工作区域和安全通道。
2. 安装固定
电缆桥架应固定牢固，不得出现晃动和松动现象，安装固定方式应符合以下要求：
- 固定件要选择适合建筑物结构和电缆桥架类型的材料和规格；
- 固定件的连接方式应合理，连接牢固；
- 检查电缆桥架的固定件是否牢固，是否符合设计要求；
- 检查电缆桥架的表面涂层和防腐处理是否合格；
- 进行负载测试，检查电缆桥架的承载能力是否达到设计要求；
- 进行电气接地测试，确保电缆桥架与其他设备的接地连通。
以上是一份电缆桥架安装要求及规范指导的范本，具体的安装要求和规范指导应根据实际情况进行细化和调整，以确保电缆桥架的安装质量和性能。
- 固定件的数量和位置要符合设计要求和负载要求。
3. 安全防护
电缆桥架安装时应考虑相应的安全防护措施，以确保人员和设备的安全，主要包括以下方面：
- 根据工作场所的特点和危险因素，选择合适的安全防护措施，如安装护栏、防撞柱等；
- 对于高处安装的电缆桥架，应设置防护网，防止人员和物体从高处坠落；
- 对于特殊环境和危险场所，应制定相应的安全作业规程和操作流程。
二、规范指导
1. 设计规范
电缆桥架的安装应符合国家相关的设计规范和标准，确保电缆桥架的安全和可靠性。设计规范主要包括以下内容：
- 电缆桥架的类型和规格选择；
- 安装位置和布置方式；
- 固定方式和固定件的选择；
- 负载和安全系数的计算；
- 安全防护要求等。
2. 施工规范
电缆桥架的安装施工应按照相关的施工规范进行，确保施工质量和安全。施工规范主要包括以下内撑在建筑物内部或者室外的一种设备，它能够保护电缆免受外界环境的影响，并且方便维护和管理电缆系统。电缆桥架的安装要求及规范指导是确保电缆桥架能够正常运行和使用的基础，下面是一份电缆桥架安装要求及规范指导的范本。

桥架接地规范桥架是用来支撑和保护电缆、线缆等电力系统设备的一种承重构件，它起到了对电缆进行有效散热、通风和保护的作用。

桥架的接地是非常重要的，它可以保证电缆系统中的电荷得到良好的导出，减少电磁辐射和静电积聚的风险。

以下是关于桥架接地的规范。

一、桥架的接地线1. 接地线的选择桥架的接地线选用应符合以下要求：（1）导体材料应为铜、镀锌铁或其他导电性良好的材料，防腐性能好；（2）接地线的导电截面积应满足电性能要求；（3）接地线的安装方式应便于维护和更换。

2. 接地线的铺设（1）接地线应沿桥架的整个长度铺设，在桥架支架或梁上设置固定支架；（2）接地线与桥架之间应保持良好的接触，并且应有适当的软接机构，以减小决流阻抗。

3. 接地线的连接（1）接地线的连接应采用压接或焊接方式，连接牢固。

（2）接地线的连接点应标明，并进行记录。

二、桥架与接地线的连接1. 桥架的接地（1）在桥架的起点、终点及走线过程中，应设置过渡接地，以确保地线连接的连续性。

（2）桥架和地线的连接应符合相关标准和规范要求。

2. 桥架支架的接地桥架支架的接地应满足以下要求：（1）桥架支架的接地线应与主体支架有良好的接触，并进行焊接或螺栓紧固。

（2）桥架支架的接地线应采用明线敷设，并应穿越防火墙。

（3）桥架支架接地的电阻应满足规范要求。

三、桥架接地的测试1. 接地电阻测试接地电阻测试是用来检测接地系统的导通和接地性能的重要方法。

测试要求：（1）采用专用的接地电阻测试仪进行测试。

（2）测试时应保持其他线路与大地的电气隔离。

（3）测试前需除去接地体及接地附近的积水。

（4）测试时需按照规范要求进行测量点的选择和测量方法。

2. 接地线的连续性测试接地线的连续性测试是用来检测接地线是否存在断线或脱落的情况。

测试要求：（1）测试时应先断开桥架和终端设备的连接。

（2）使用万能电表或霍尔电源进行测试，确保电路连通。

（3）应按照规定的测试方法进行连接和测量。

总结：桥架的接地规范主要包括接地线的选择、铺设和连接要求，桥架与接地线的连接方式和要求，以及桥架接地的测试方法。

一、交底目的为确保电缆桥架布线施工过程中的安全，预防事故发生，特制定本安全技术交底。

二、交底内容1. 施工人员安全教育（1）施工人员必须接受安全教育培训，熟悉本工程的安全技术交底内容。

（2）施工人员应严格遵守国家有关安全生产的法律法规，提高安全意识，确保自身和他人的生命财产安全。

2. 施工现场安全措施（1）施工区域应设置明显的安全警示标志，确保施工人员及其他人员能够清楚识别。

（2）施工过程中，严禁无关人员进入施工区域，确保施工环境安全。

（3）施工现场应保持整洁，施工材料、工具应摆放整齐，不得占用消防通道。

3. 电缆桥架布线施工安全要点（1）施工前，应检查电缆桥架及支架的材质、规格是否符合设计要求，确保其安全可靠。

（2）电缆桥架安装应按设计图纸进行，支架间距应符合规范要求，确保电缆桥架稳定。

（3）电缆敷设前，应检查电缆的绝缘性能，确保电缆质量合格。

（4）电缆敷设过程中，严禁使用绞拧、铠装压扁、护层断裂和表面严重划伤等缺陷的电缆。

（5）电缆桥架水平安装的支架间距为15至3m；垂直安装的支架间距不大于2m。

（6）敷设在竖井内和安装不同防火区的桥架，按设计要求位置，有防火隔墙措施。

（7）支架与预埋件焊接固定时，焊缝饱满；膨胀螺栓固定时，选用螺栓适配，连接紧固，防松零件齐全。

（8）桥架内电缆敷设应符合下列规定：大于45倾斜敷设的电缆每隔2m处设固定点。

（9）电缆出入电缆沟、竖井、建筑物等处应做密封处理。

（10）电缆敷设排列整齐，水平敷设的电缆，首尾两端、转弯两侧及每隔5至10m处设固定点，敷设于垂直（11）电缆桥架安装，其规格型号必须符合设计要求。

桥架安装前支架托臂固定支点的预埋件必须按图纸设计走向、坐标做好预埋工作，预埋件各部尺寸详见标准图集。

（12）电缆桥架安装前必须严格检查，表面应无污染、无变型、无机械损伤、烤漆喷塑无脱落，接口等附件的几何尺寸要与主桥架相符。

4. 电缆桥架布线施工安全注意事项（1）施工人员应佩戴好安全帽、防护眼镜、防护手套等防护用品。

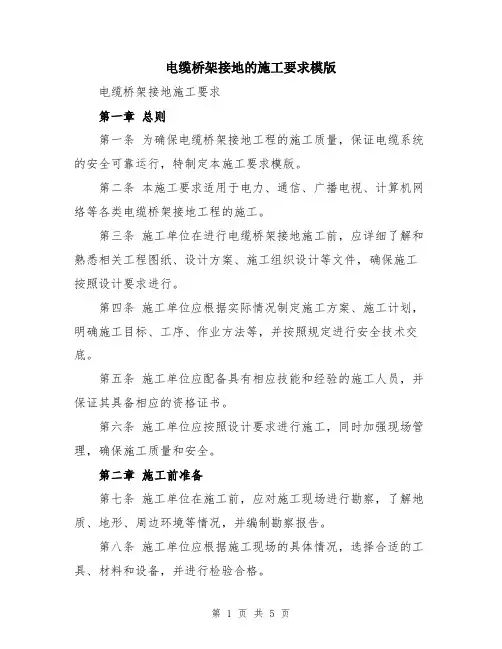

电缆桥架接地的施工要求模版电缆桥架接地施工要求第一章总则第一条为确保电缆桥架接地工程的施工质量，保证电缆系统的安全可靠运行，特制定本施工要求模版。

第二条本施工要求适用于电力、通信、广播电视、计算机网络等各类电缆桥架接地工程的施工。

第三条施工单位在进行电缆桥架接地施工前，应详细了解和熟悉相关工程图纸、设计方案、施工组织设计等文件，确保施工按照设计要求进行。

第四条施工单位应根据实际情况制定施工方案、施工计划，明确施工目标、工序、作业方法等，并按照规定进行安全技术交底。

第五条施工单位应配备具有相应技能和经验的施工人员，并保证其具备相应的资格证书。

第六条施工单位应按照设计要求进行施工，同时加强现场管理，确保施工质量和安全。

第二章施工前准备第七条施工单位在施工前，应对施工现场进行勘察，了解地质、地形、周边环境等情况，并编制勘察报告。

第八条施工单位应根据施工现场的具体情况，选择合适的工具、材料和设备，并进行检验合格。

第九条施工单位应制定施工方案，包括施工序列、施工工艺、安装方法等，并进行技术交底。

第十条施工单位应进行材料和设备的验收，对不合格的材料和设备，应及时退换。

第十一条施工单位应进行施工人员的培训，确保其熟悉施工要求和安全操作规程。

第三章施工工艺第十二条电缆桥架接地工程施工一般包括以下几个环节：基础施工、架设施工、接地网施工、检测等。

第十三条基础施工应严格按照设计要求进行，确保基础的稳固性和承载能力。

第十四条架设施工需按照设计要求进行，确保电缆桥架的安装牢固、水平、垂直。

第十五条接地网施工应参照相关标准和规范，确保接地电阻符合要求。

第十六条检测工作应在施工完成后进行，包括对电缆桥架的安装质量、接地电阻等进行检测。

第四章施工安全第十七条施工单位应建立健全的安全管理制度和纪律，确保施工安全。

第十八条施工单位应进行安全技术交底，确保施工人员熟悉安全操作规程、掌握应急处理措施。

第十九条施工单位应对施工现场进行管理，确保施工现场的秩序和安全。

电缆桥架接地要求及国家标准《GB 50303-2015 建筑电气工程施工质量验收规范》11 梯架、托盘和槽盒安装11.1 主控项目（强制条文，必须严格执行）11.1.1金属梯架、托盘或槽盒本体之间的连接应牢固可靠，与保护导体的连接应符合下列规定:1、梯架、托盘和槽盒全长不大于30m时，不应少于2处与保护导体可靠连接;全长大于30m时，每隔20m~30m应增加一个连接点。

起始端和终点端均应可靠接地。

2、非镀锌梯架、托盘和槽盒本体之间连接板的两端应跨接保护联结导体，保护联结导体的截面积应符合设计要求。

3、镀锌梯架、托盘和槽盒本体之间不跨接保护联结导体时，连接板每端不应少于2个有防松螺帽或防松垫圈的连接固定螺栓。

《T/CECS 31-2017 钢制电缆桥架工程技术规程》4.8接地4.8.1 钢制电缆桥架系统的起始端和终端应与建筑物接地装置可靠连接，全长大于30m 时，每隔20m〜30m应增加一个接地连接点。

4.8.2 在伸缩缝或连续铰链连接处应采用铜软导线或编织铜线连接，其截面积不应小于16mm24.8.3 钢制电缆桥架在岀入建筑物时，应就近与总等电位接地装置进行联结。

GB50169-2016《电气装置安装工程接地装置施工及验收规范》3.0.4 电气装置的下列金属部分，均必须接地：(强制条文，必须严格执行)7 电缆桥架、支架和井架。

GB51348-2019《民用建筑电气设计标准》8.5 电缆桥架布线8.5.18 金属电缆桥架应与保护联结导体可靠连接，且全长不应少于2处接地。

高分子合金电缆桥架、玻璃钢桥架可不接地GB50606-2010 《智能建筑工程施工规范》13.2 设备安装13.2.1 桥架、管线敷设除应执行现行国家标准《火灾自动报警系统施工及验收规范》GB 50166—2007第3.2节的规定和本规范第4章的规定外，尚应符合下列规定：3 桥架、金属线管应作保护接地。

4.5 质量控制4.5.1 主控项目应符合下列规定：4 桥架、线管及接线盒应可靠接地；当采用联合接地时，接地电阻不应大于1ΩGB50168-2018《电气装置安装工程电缆线路施工及验收标准》5.2电缆支架的配制与安装5.2.10 本条文为强制性条文，必须严格执行。

电缆桥架接地的施工要求范文1.引言在电力系统中，接地是一个重要的安全措施，通过有效的接地，可以保护人身安全，减少电气设备损坏，并提高系统的可靠性和稳定性。

在电缆桥架系统中，接地的施工要求尤为重要，本文将对电缆桥架接地的施工要求进行详细阐述。

2.电缆桥架接地施工要求2.1 接地电阻要求电缆桥架的接地电阻是衡量接地效果的重要指标，一般要求接地电阻不应大于电阻标准规定的范围。

在施工过程中，需要采取以下措施来保证接地电阻的符合要求：a.选择合适的接地位置：接地电阻的大小与接地位置有关，应选择土壤湿度较高的地方进行接地。

b.增大接地面积：可以通过增大接地体的面积来降低接地电阻，可以采用扩大接地体的尺寸或者增加接地体的数量来实现。

c.保持接地体的良好接触：在安装接地体的过程中，需要确保接地体与土壤的良好接触，避免接地体与土壤之间存在空隙或者导电材料受损的情况。

2.2 接地材料要求接地材料的选择对接地效果有着重要的影响。

在电缆桥架接地的施工中，应该选择导电性能良好、耐腐蚀性能好的接地材料，以保证接地系统的长期稳定性。

常用的接地材料有铜材料和铝材料，可以根据实际情况选择合适的材料配合使用。

在选择接地材料时，还需要考虑其安装和维护的便利性，尽量避免使用易损坏或难以更换的材料。

2.3 接地系统的连接要求接地系统中各个部分之间的连接要求严格，必须保证电缆桥架与其他接地设备之间的连接牢固可靠。

在施工过程中，应注意以下事项：a.接地体的连接：接地体之间的连接采用焊接、螺栓连接等方式，连接点应该紧固稳定，确保接触良好。

b.接地体与设备的连接：电缆桥架必须与其他接地设备（如接地极、接地网等）进行连接，连接处应采用可靠的导电材料，并保证接触面积大，接触面之间应当去除氧化物和污物，确保良好的接触导通。

c.接地导线的选择：接地导线应选择截面积合适的铜材料或铝材料，导线长度尽量短，接地导线的加长端应采用补偿导线进行连接，以减小对地阻抗的影响。

电缆桥架摆放、使用安全事项及接地要求1. 电缆桥架的摆放电缆桥架是用来固定、支撑和保护电缆的装置，其摆放必须符合以下要求：1.1 安装方向电缆桥架的安装方向应该沿着电缆的走向，并尽可能地减少转弯和弯曲。

如果电缆的走向发生变化，必须采取相应的措施进行调整。

1.2 间距要求在同一水平线上，相邻电缆桥架的最大间距不能大于1.5米。

而在垂直线上，相邻电缆桥架的最大间距应该小于3米。

1.3 支撑电缆桥架的支撑必须牢固可靠，不得发生松动和位移。

2. 电缆桥架的使用安全事项使用电缆桥架需要注意以下安全事项：2.1 承重电缆桥架的承重能力有限，因此在使用时必须注意其承重极限，不得超载。

如果需要超过承重极限，必须采取增加支撑或其他措施进行加固。

2.2 绝缘电缆桥架必须具备良好的绝缘性能，以免电线因为接触到地面或接触到带电部件而产生短路或其它事故。

2.3 防腐电缆桥架在使用过程中，必须具备良好的抗腐蚀能力，以免其腐蚀了，导致其使用寿命减少。

2.4 环境电缆桥架的使用环境应该干燥、防尘、雨水不滞留，并且远离化学物质等有害物质，并要保持通风良好。

2.5 火灾电缆桥架的使用要注意防火化，尽量避免在电缆桥架中放火源、易燃物品等。

3. 电缆桥架的接地要求电缆桥架的接地是必要的，目的是为了避免人们触电以及电缆短路。

电缆桥架的接地要求如下：3.1 接地材料电缆桥架的接地材料必须是具有良好导电性的金属材料。

3.2 接地方式电缆桥架的接地方式应该采用并联接地，即接地线横向地接，防止附加电位引起的故障。

3.3 接地电阻电缆桥架的接地电阻应该在规定的范围内，以满足正常使用的要求。

3.4 测量电缆桥架的接地测试应该每年至少一次，对接地电阻进行检测和测量。

结论针对电缆桥架的摆放、使用安全以及接地要求，需要注意安装是否符合相关要求，遵循相关安全操作规程、提高维护和检测频率，以保障安全、节约能源，增加经济效益。

电缆桥架安装要求及规范指导模版电缆桥架是一种用于支撑和固定电缆的金属或非金属结构，安装在建筑物内部或外部，主要用于电缆的布线和保护。

在安装电缆桥架时，需要遵循一定的规范和要求，以确保电缆系统的安全和可靠性。

本文将提供一个关于电缆桥架安装要求及规范指导的模版，并附有相关的解释和说明。

1. 选材要求电缆桥架应根据使用环境和负荷要求选择合适的材料，常见的材料包括钢、铝、不锈钢和塑料等。

选材时应考虑环境的腐蚀性、温度、湿度等因素，以及所需承载的电缆重量和数量，确保材料能够满足实际使用要求。

2. 设计和制造要求电缆桥架的设计和制造应符合相关的标准和规范要求，例如国家标准 GB/T 30042-2013《电缆桥架》。

设计时应考虑电缆的布线方式、承载要求、维护和检修的便利性等因素，确保桥架的结构稳定和可靠。

3. 安装位置选择电缆桥架的安装位置应根据电缆布线计划和建筑物结构特点进行选择。

一般来说，桥架应安装在室内墙面、天花板或地板下方，以及室外的建筑物外部墙面或屋顶。

安装位置应考虑电缆的长度、维护的便利性、避免与其他设备和管道的干扰等因素。

4. 安装要求和步骤4.1 准备工作在进行电缆桥架的安装之前，应做好准备工作。

首先，需要绘制详细的电缆布线和桥架安装图纸。

其次，根据设计要求和图纸确定所需的材料和工具，包括桥架、连接件、螺栓和螺母等。

最后，检查安装位置是否符合要求，确保没有障碍物和安全隐患。

4.2 安装步骤4.2.1 根据图纸确定桥架的尺寸和位置，在墙面、天花板或地板上进行标注。

4.2.2 使用电钻和螺丝刀等工具，固定桥架支架或吊杆，确保安装稳固。

4.2.3 根据布线计划，安装桥架横梁或支撑件，将其与支架或吊杆连接，确保水平和垂直度。

4.2.4 安装桥架的连接件，将桥架横梁或支撑件连接起来，确保连接牢固。

4.2.5 安装桥架的固定件，使用螺丝和螺帽将桥架与墙面或天花板固定，确保牢固稳定。

4.2.6 进行桥架的电气接地，确保安全可靠。

编号：SM-ZD-70039电缆桥架摆放、使用安全事项及接地要求Through the process agreement to achieve a unified action policy for different people, so as to coordinate action, reduce blindness, and make the work orderly.编制：____________________审核：____________________批准：____________________本文档下载后可任意修改电缆桥架摆放、使用安全事项及接地要求简介：该规程资料适用于公司或组织通过合理化地制定计划，达成上下级或不同的人员之间形成统一的行动方针，明确执行目标，工作内容，执行方式，执行进度，从而使整体计划目标统一，行动协调，过程有条不紊。

文档可直接下载或修改，使用时请详细阅读内容。

电缆桥架的摆放非常重要，如不注意，就会导致电缆扭曲变形、霉变、脱胶、油漆暴裂，或者鼓泡、退色，因此在摆放桥架的时候要注意以下两点：1.要平稳放置。

为防止扭曲变形，应及时用硬纸片或薄木片垫平地面。

2.要注意摆放位置。

不要紧靠墙壁和潮湿处，以防止霉变、脱胶，防止变形、油漆暴裂、鼓泡、退色。

电缆桥架的使用安全事项：1.平稳放置物件，沉重物件应放置底部，防止重心不稳造成翻倒;以防门面凸出变形。

2.不要贴近金属部件位置玩耍，避免不慎伤害。

电缆桥架的接地要求：l 电缆桥架及其支吊架和引入或引出金属电缆导管.必须进行保护接地。

且必须符合下列规定：(1)金属电缆桥架及其支吊架全长应不少于2处与接地干线相连接。

(2)非镀锌电缆桥架间连接板的两端跨接铜芯导线或编织铜线最小允许截面应不小于4mm2。

(3)镀锌电缆桥架间连接板的两端可不作接地跨接线.但每块连接板应有不少于2个有防松动螺帽或防松动垫圈的连接固定螺栓。

2 、当允许利用电缆桥架构成接地干线回路时.电缆桥架及其支、吊架、连接板应能承受接地故障电流.并满足热效应的要求。

电缆桥架使用规范1. 引言本文档旨在规范电缆桥架的使用，确保安全、有效地布置和维护电缆系统。

2. 定义- 电缆桥架：一种用于承载和支撑电缆的金属或非金属结构。

- 电缆桥架系统：由电缆桥架和相关配件组成的整体。

3. 选择和安装- 在选择电缆桥架时，应根据电缆类型、长度、重量和环境等因素进行合理评估，确保桥架的承载能力和适用性。

- 在安装电缆桥架时，应按照建筑物结构和设计要求进行布置，确保其稳定性和可靠性。

4. 布线规划- 在进行电缆桥架布线时，应根据电缆数量和通信需求进行合理规划，以减少电缆交叉和混乱。

- 应确保电缆的弯曲半径符合制造商的建议，并避免过度张力和压力，以防止电缆受损。

5. 电缆保护- 电缆桥架应提供适当的保护，以防止电缆受到物理损坏或外部干扰。

如有需要，可使用护套、护管或警示标识来增强保护。

6. 电缆管理- 应对电缆进行正确的标识和归类，以便日常维护和故障排除时能够快速定位和处理问题。

- 定期检查电缆桥架系统，清除堆积的杂物和灰尘，确保通道畅通无阻。

7. 安全注意事项- 在安装、操作和维护过程中，应遵循相关的安全操作规程和指南，确保人员的人身安全。

- 尽量避免在高温、潮湿或有腐蚀性气体的环境中使用电缆桥架。

8. 维护和检修- 定期巡检电缆桥架系统，检查是否存在松动、腐蚀、磨损等问题，并及时采取修复和更换措施。

- 协调与其他设备和系统的维护工作，以确保整个电缆系统的正常运行。

9. 弃用和处理- 当电缆桥架系统不再使用或需要更换时，应进行正确的处理和废弃，避免对环境造成污染。

10. 参考资料- 相关行业标准和规范- 电缆桥架制造商的技术文档和指南注意：本文档中所提到的规范仅适用于一般情况。

在特殊项目或特殊需求中，应根据实际情况进行更专业的详细规范制定。

电缆桥架的安全安装及施工管理范本【电缆桥架安全安装及施工管理】第一章绪论1.1 背景和目的电缆桥架的安全安装和施工管理对于电缆系统的正常运行和设备的安全运行起到至关重要的作用。

本文档旨在提供电缆桥架安全安装及施工管理的范本，以帮助施工人员遵循安全操作规程，确保施工过程中的安全。

1.2 适用范围本文档适用于各类电缆桥架的安装和施工管理。

第二章安全规范2.1 施工前的准备在进行电缆桥架安装和施工管理前，必须先进行充分准备工作。

包括但不限于：- 制定详细的施工方案和计划，明确工作分工和安全措施；- 对施工现场进行全面的勘察和评估，确保没有隐患和安全风险；- 准备完整的施工工具和设备，并对施工人员进行培训和指导。

2.2 安全管理措施在进行电缆桥架安装和施工管理过程中，必须严格遵守以下安全管理措施：- 使用合格的施工人员进行安装和维护；- 使用符合标准要求的电缆桥架及相关材料和配件；- 严格遵守施工安全规范和操作规程；- 做好施工现场的清理和整理工作，确保道路通畅；- 对施工人员定期进行安全教育和培训。

2.3 应急预案和安全监控在电缆桥架安装和施工管理过程中，必须制定完善的应急预案和安全监控措施，包括但不限于：- 建立应急机制，随时做好突发事件的应对准备；- 设置安全警示标识，确保施工现场的安全警示作用；- 配备完善的安全监控设备，及时发现和处理安全隐患。

第三章安全操作规程3.1 施工人员的安全培训在进行电缆桥架安装和施工管理过程中，必须确保施工人员具备相应的安全技能和操作能力。

施工人员必须参加安全培训，并通过考试合格后方可上岗。

3.2 安全防护措施在进行电缆桥架安装和施工管理过程中，必须严格遵守以下安全防护措施：- 根据不同的施工环境和工作条件，确保施工人员的人身安全；- 提供必要的防护设备，如安全帽、安全鞋、护目镜等；- 在施工现场设置合理的防护栏杆和警示标识，确保施工区域的安全。

3.3 施工现场的清理和整理在进行电缆桥架安装和施工管理过程中，必须做好施工现场的清理和整理工作。
