(完整版)GPS型钻机性能参数

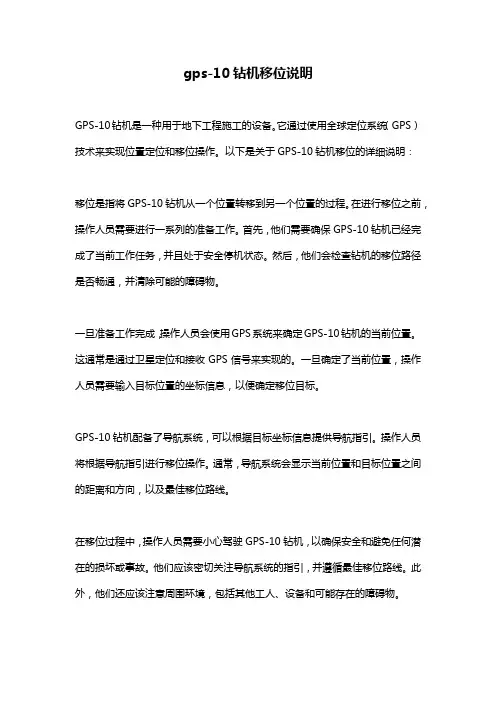

gps-10钻机移位说明GPS-10钻机是一种用于地下工程施工的设备。

它通过使用全球定位系统（GPS）技术来实现位置定位和移位操作。

以下是关于GPS-10钻机移位的详细说明：移位是指将GPS-10钻机从一个位置转移到另一个位置的过程。

在进行移位之前，操作人员需要进行一系列的准备工作。

首先，他们需要确保GPS-10钻机已经完成了当前工作任务，并且处于安全停机状态。

然后，他们会检查钻机的移位路径是否畅通，并清除可能的障碍物。

一旦准备工作完成，操作人员会使用GPS系统来确定GPS-10钻机的当前位置。

这通常是通过卫星定位和接收GPS信号来实现的。

一旦确定了当前位置，操作人员需要输入目标位置的坐标信息，以便确定移位目标。

GPS-10钻机配备了导航系统，可以根据目标坐标信息提供导航指引。

操作人员将根据导航指引进行移位操作。

通常，导航系统会显示当前位置和目标位置之间的距离和方向，以及最佳移位路线。

在移位过程中，操作人员需要小心驾驶GPS-10钻机，以确保安全和避免任何潜在的损坏或事故。

他们应该密切关注导航系统的指引，并遵循最佳移位路线。

此外，他们还应该注意周围环境，包括其他工人、设备和可能存在的障碍物。

一旦GPS-10钻机到达目标位置，操作人员会停下钻机并进行必要的操作调整和安全检查。

他们会确认钻机已经稳定停放，并重新启动钻机进行下一步工作任务。

总结起来，GPS-10钻机的移位是通过使用GPS定位技术来确定当前位置和目标位置，并通过导航系统提供的指引来进行驾驶操作的过程。

在移位过程中，操作人员需要小心驾驶，遵循最佳移位路线，并注意周围环境的安全。

钻孔深度m 80 钻孔直径m 1.8 输出扭矩KN.M 25钻速正转r/min10.5,17.5,29,44,62,84反转12主绞盘提升能力(单绳) KN 30副绞盘提升能力(单绳) KN 30泥浆泵型号与流量m3/h 180 有效高度m 8.5大钩负荷KN 180主动钻杆mm 168*150*3000电机功率kw 37 重量T 9.6外形尺寸(L*W*H) m 5.2*2.2*8.93GPS-15型工程钻机技术参数型号GPS-15钻进直径(m) 1.5钻孔深度(m) 50转盘扭矩(KN.M) 30转盘转速(正反三档) 13、23、42转/分(或22、39、72转/分) 钻塔钻塔有效高度(m) 8钻机功率(Kw) 30主机外形尺寸(长*宽*高)(L*W*H) 8770*2420*2475(毫米) 工作态度(mm) 8770*2420*8620(毫米)运输状态(mm) 8770*2420*4500(毫米)主机重量(不包括钻具和泵组)(t) 8.3型号GPS-10钻进直径(m) 0.6 0.8 1.0钻孔深度(m) 50转盘扭矩 6转速（正转和反转）(r/min) 5088 158主卷扬提升能力（单绳）(KN) 30副卷扬提升能力（单绳）(KN) 20泥浆泵型号3PNL流量(m3/h) 108扬程(Mpa) 0.21主动钻杆110*110*5500（mm）孔内钻杆φ89*4500（mm）主机外形尺寸（长*宽*高）(L*W*H) 10800*2420*2475（毫米）（安装好后）主机重量（不包括钻具和泵组）(t) 8.37。

灌注桩主要施工机械设备本工程施工所用吊车、工程钻机等大中型机械设备将由我公司下属机施工分公司内部配置，个别无法调配或企业并不拥有,则考虑社会力量解决；混凝土的搅拌、运输由我公司混凝土搅拌站完成。

根据施工进度计划、施工段划分、施工工艺、施工经验和现有可调配机械，编制机械设备供应计划以保证施工生产顺利进行。

Ⅰ、工程桩钻机机械：本工程选用GPS系列工程钻机。

该钻机适用于高层建筑、港口、水坝、桥梁、基础施工等灌注桩孔施工，亦可供钻凿大口径水井用。

最大钻孔直径为3米,最大钻进深度为130米。

反循环钻进工艺提高钻进效率，成孔质量好。

该系列钻机操作方便、性能可靠,在基础施工中被广泛采用。

一、GPS-15型钻机技术参数：二、GPS-18型钻机技术参数：转盘具有六档速度，有利于提高转速。

转盘用拨棍传动主动钻杆，操作方便，安全并大大减轻劳动强度。

主、副卷扬机都采用行星齿轮结构、操作方便、可靠。

采用圆钻杆（L=3500mm），可减少辅助作业时间。

配有泵吸反循环的砂石泵组，并可根据需要即时转为正循环钻进，也可配套气举反循环钻具，用于深孔钻进。

Ⅱ、钢筋笼加工机械：㈠钢筋弯曲机选型及数量：根据本工程钢筋加工量及钢筋直径的大小，配备5台WJ40-1钢筋弯曲机。

性能参数表如下：㈡钢筋切割机选型及数量：根据需切断钢筋直径的大小选择5台GJ51-32钢筋切断机，机械性能如下表：㈢对焊机及直螺纹套丝机选型及数量：根据钢筋连接方式选择5台钢筋对焊机和5台钢筋直螺纹套丝机：对焊机主要是对焊直径14和16的钢筋，直螺纹套丝机主要加工直径16以上钢筋丝头。

1、直螺纹套丝机性能参数：2、钢筋对焊机性能参数：Ⅱ、钢筋笼吊装机械：本工程钻孔桩钢筋笼主筋较多，为减少孔口连接时间，拟采取一次性吊装，由于本工程钢筋笼长度长、重量大，吊装风险较大。

根据上述特点和以往大直径钻孔灌注桩钢筋笼吊装施工经验，采取双机抬（100t吊车+50t吊车）多点抬吊吊装、整体空中回直入孔的吊装方案。

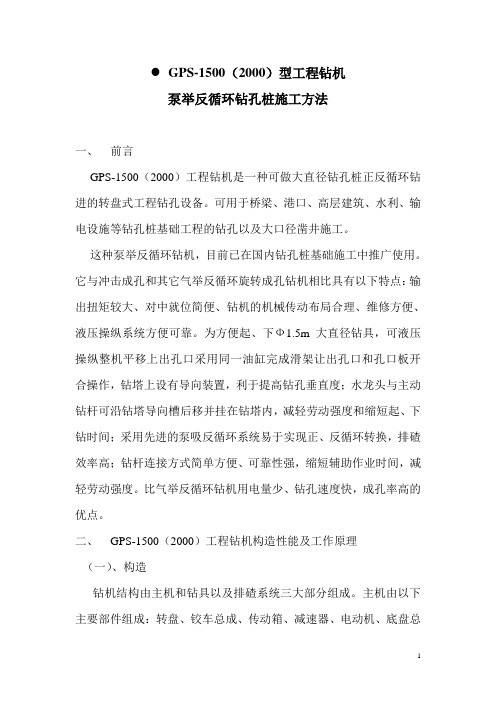

GPS-1500（2000）型工程钻机泵举反循环钻孔桩施工方法一、前言GPS-1500（2000）工程钻机是一种可做大直径钻孔桩正反循环钻进的转盘式工程钻孔设备。

可用于桥梁、港口、高层建筑、水利、输电设施等钻孔桩基础工程的钻孔以及大口径凿井施工。

这种泵举反循环钻机，目前已在国内钻孔桩基础施工中推广使用。

它与冲击成孔和其它气举反循环旋转成孔钻机相比具有以下特点：输出扭矩较大、对中就位简便、钻机的机械传动布局合理、维修方便、液压操纵系统方便可靠。

为方便起、下Ф1.5m大直径钻具，可液压操纵整机平移上出孔口采用同一油缸完成滑架让出孔口和孔口板开合操作，钻塔上设有导向装置，利于提高钻孔垂直度；水龙头与主动钻杆可沿钻塔导向槽后移并挂在钻塔内，减轻劳动强度和缩短起、下钻时间；采用先进的泵吸反循环系统易于实现正、反循环转换，排碴效率高；钻杆连接方式简单方便、可靠性强，缩短辅助作业时间，减轻劳动强度。

比气举反循环钻机用电量少、钻孔速度快，成孔率高的优点。

二、GPS-1500（2000）工程钻机构造性能及工作原理（一）、构造钻机结构由主机和钻具以及排碴系统三大部分组成。

主机由以下主要部件组成：转盘、铰车总成、传动箱、减速器、电动机、底盘总成、钻塔、离合器和变速箱总成、液压系统、操作系统装置、起塔油缸、纵向油缸、导向架、支腿。

钻具包括：游动滑车、水龙头、主动钻杆、短接钻杆、接孔器、垫叉、钻头（导向器和配重）排碴系统包括：泵举反循环或射流反循环，选用砂石泵但可实现泵举正、反循环的转换。

具体构造详见示意图1。

（二）、技术性能主要技术性能详见表1表1(三)工作原理电动机的动力经减速器输出轴传来，经一级园柱齿轮再经离合器接合，由齿轮联轴器传给转盘。

转盘驱动主动钻杆及钻具，实现回转钻进。

该钻机排碴方式是通过砂石泵组，先正循环开钻调浆正常并达到一定深度后，改用反循环钻孔排碴。

而且实现泵举反循环后，通过砂石泵驱动循环介质，可冷却钻头并吸举温度在60度以下的带有大颗粒泥砂或其它悬浮液体。

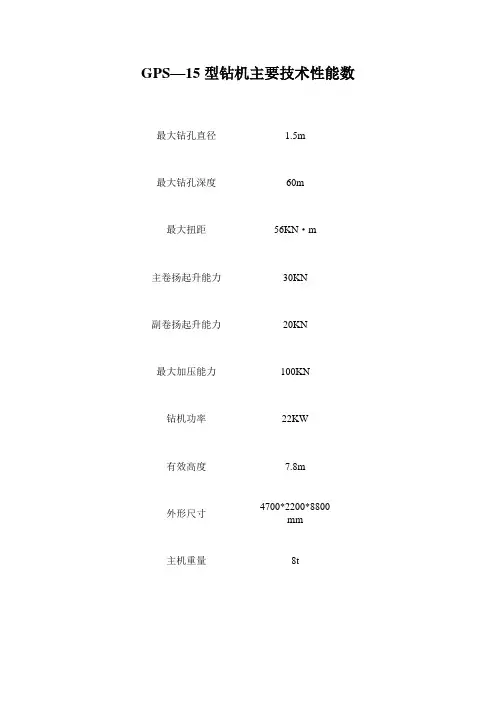

GPS—15型钻机主要技术性能参数最大钻孔直径 1.5m最大钻孔深度60m最大扭距56KN·m主卷扬起升能力30KN副卷扬起升能力20KN最大加压能力100KN钻机功率22KW有效高度7.8m外形尺寸4700*2200*8800mm主机重量8tXZJ2590GJBJC7混凝土搅拌运输车主要技术参数发动机型号：10PE1发动机功率：232KW/2300rpm底盘型号：CXZ81K整机质量：11605Kg额定载质量：17300Kg最大载质量：29000Kg最高时速：89Km/h爬坡度：0.29轴数： 3轴距：3225+1310mm轮距：前2065mm；后1855mm；驱动：6*4最小转弯半径：7.6m外形尺寸：8450*2490*3710mm轮胎规格：1100—20—16PRNTO600三菱搅拌车主要性能参数发动机型号：三菱8DC8—2A发动机功率：213KW/2200rpm底盘型号：FV413最大行驶速度：79Km/h最大爬坡能力：0.32最小转弯半径：7.2整机重量：10405Kg额定载质量：17000Kg最大载质量：27600Kg外形尺寸：7900*2490*3810mmGQ—15钻机主要技术参数最大钻孔直径 1.5m最大钻孔深度50m最大扭距15KN·m最大提升力95KN给进行程900mm主卷扬起升能力30KN副卷扬起升能力20KN最大加压能力80KN钻架最大负载185KN钻机功率30KW有效高度8.5m外形尺寸5000*2360*8730mm主机重量7.5tGPS—20型钻机主要技术性能参数技术性能GPS—20最大钻孔直径 2.0m最大钻孔深度80m主卷扬起升能力30KN副卷扬起升能力30KN钻机功率30KW有效高度8.6m外形尺寸6070*2400*9350mm主机重量10tGM20钻机主要技术参数最大钻孔直径 2.0m最大钻孔深度80m最大扭距36KN·m最大提升力120KN给进行程400mm主卷扬起升能力45KN副卷扬起升能力20KN最大加压能力100KN钻架最大负载270KN钻机功率45KW有效高度9m外形尺寸5600*2500*9280mm 主机重量13t。

GPS型钻机GPS系列工程钻机适用于高层建筑、港口、水坝、桥梁、基础施工等灌注桩孔施工，亦可供钻凿大口径水井用。

最大钻孔直径为3米,最大钻进深度为130米。

反循环钻进工艺提高钻进效率，成孔质量好。

该系列钻机操作方便、性能可靠,在基础施工中被广泛采用,在用户中享有很高的声誉。

GPS-10型>机械传动（无液压装置）、操作容易、维修方便。

> "A"型钻塔，结构简单。

竖立、放倒安全，方便、可靠。

>操作空间宽敞，结构紧凑、不见重量轻，拆迁安装便利。

>采用Φ89钻杆，操作方便，辅助时间省。

型号GPS-10底座通孔直径(m) 1钻孔深度(m) 50 转盘最大扭矩（kn.m） 6转盘转速44,77,139 （正反）(r/min)主卷扬机单绳30提升能力(kn)副卷扬机单绳20提升能力(kn)钻塔额定负荷（kn） 180钻机有效高度(m) 9钻机功率(kw) 30 主机外形(工作状态)(m) 5×2.9×10.3主机重量(t) 6.47GPS-15型型号GPS-15底通孔直径(m) 1.5钻孔深度(m) 50 转盘最大扭矩（kn.m）20转盘转速（正反）(r/min) 14,19,25, 34,45,61主卷扬机单绳提升能力(kn)30提升能力(kn)20钻塔额定负荷（kn） 180钻机有效高度(m) 8钻机功率(kw) 30 主机外形(工作状态)(m) 4.7×2.2×10主机重量(t) 8 GPS-18型>转盘具有六档速度，有利于提高转速。

>转盘用拨棍传动主动钻杆，操作方便，安全并大大减轻劳动强度。

>主、副卷扬机都采用行星齿轮结构、操作方便、可靠。

>采用圆钻杆（L=3500mm），可减少辅助作业时间。

>配有泵吸反循环的砂石泵组，并可根据需要即时转为正循环钻进，也可配套气举反循环钻具，用于深孔钻进。

钻孔深度m 80 钻孔直径m 1.8 输出扭矩KN.M 25钻速正转r/min10.5,17.5,29,44,62,84反转12主绞盘提升能力(单绳) KN 30副绞盘提升能力(单绳) KN 30泥浆泵型号与流量m3/h 180 有效高度m 8.5大钩负荷KN 180主动钻杆mm 168*150*3000电机功率kw 37 重量T 9.6外形尺寸(L*W*H) m 5.2*2.2*8.93GPS-15型工程钻机技术参数型号GPS-15钻进直径(m) 1.5钻孔深度(m) 50转盘扭矩(KN.M) 30转盘转速(正反三档) 13、23、42转/分(或22、39、72转/分) 钻塔钻塔有效高度(m) 8钻机功率(Kw) 30主机外形尺寸(长*宽*高)(L*W*H) 8770*2420*2475(毫米) 工作态度(mm) 8770*2420*8620(毫米)运输状态(mm) 8770*2420*4500(毫米)主机重量(不包括钻具和泵组)(t) 8.3型号GPS-10钻进直径(m) 0.6 0.8 1.0钻孔深度(m) 50转盘扭矩 6转速（正转和反转）(r/min) 5088 158主卷扬提升能力（单绳）(KN) 30副卷扬提升能力（单绳）(KN) 20泥浆泵型号3PNL流量(m3/h) 108扬程(Mpa) 0.21主动钻杆110*110*5500（mm）孔内钻杆φ89*4500（mm）主机外形尺寸（长*宽*高）(L*W*H) 10800*2420*2475（毫米）（安装好后）主机重量（不包括钻具和泵组）(t) 8.37。

GPS—15型钻机主要技术性能数最大钻孔直径 1.5m最大钻孔深度60m最大扭距56KN·m 主卷扬起升能力30KN副卷扬起升能力20KN最大加压能力100KN钻机功率22KW有效高度7.8m外形尺寸4700*2200*8800mm主机重量8tXZJ2590GJBJC7混凝土搅拌运输车要紧技术参数发动机型号：10PE1发动机功率：232KW/2300rpm底盘型号：CXZ81K整机质量：11605Kg额定载质量：17300Kg最大载质量：29000Kg最高时速：89Km/h爬坡度：0.29轴数： 3轴距：3225+1310mm轮距：前2065mm；后1855mm；驱动：6*4最小转弯半径：7.6m外形尺寸：8450*2490*3710mm轮胎规格：1100—20—16PRNTO600三菱搅拌车要紧性能参数发动机型号：三菱8DC8—2A发动机功率：213KW/2200rpm底盘型号：FV413最大行驶速度：79Km/h最大爬坡能力：0.32最小转弯半径：7.2整机重量：10405Kg额定载质量：17000Kg最大载质量：27600Kg外形尺寸：7900*2490*3810mmGQ—15钻机要紧技术参数最大钻孔直径 1.5m最大钻孔深度50m最大扭距15KN·m最大提升力95KN给进行程900mm主卷扬起升能力30KN副卷扬起升能力20KN最大加压能力80KN钻架最大负载185KN钻机功率30KW有效高度8.5m外形尺寸5000*2360*8730mm主机重量7.5tGPS—20型钻机要紧技术性能参数技术性能GPS—20最大钻孔直径 2.0m最大钻孔深度80m主卷扬起升能力30KN副卷扬起升能力30KN钻机功率30KW有效高度8.6m外形尺寸6070*2400*9350mm主机重量10tGM20钻机要紧技术参数最大钻孔直径 2.0m最大钻孔深度80m最大扭距36KN·m最大提升力120KN给进行程400mm主卷扬起升能力45KN副卷扬起升能力20KN最大加压能力100KN钻架最大负载270KN钻机功率45KW有效高度9m外形尺寸5600*2500*9280mm 主机重量13t。

安全性□对信息系统安全性的威胁任一系统，不管它是手工的还是采用计算机的，都有其弱点。

所以不但在信息系统这一级而且在计算中心这一级(如果适用，也包括远程设备)都要审定并提出安全性的问题。

靠识别系统的弱点来减少侵犯安全性的危险，以及采取必要的预防措施来提供满意的安全水平，这是用户和信息服务管理部门可做得到的。

管理部门应该特别努力地去发现那些由计算机罪犯对计算中心和信息系统的安全所造成的威胁。

白领阶层的犯罪行为是客观存在的，而且存在于某些最不可能被发觉的地方。

这是老练的罪犯所从事的需要专门技术的犯罪行为，而且这种犯罪行为之多比我们想象的还要普遍。

多数公司所存在的犯罪行为是从来不会被发觉的。

关于利用计算机进行犯罪的任何统计资料仅仅反映了那些公开报道的犯罪行为。

系统开发审查、工作审查和应用审查都能用来使这种威胁减到最小。

□计算中心的安全性计算中心在下列方面存在弱点：1.硬件。

如果硬件失效，则系统也就失效。

硬件出现一定的故障是无法避免的，但是预防性维护和提供物质上的安全预防措施，来防止未经批准人员使用机器可使这种硬件失效的威胁减到最小。

2.软件。

软件能够被修改，因而可能损害公司的利益。

严密地控制软件和软件资料将减少任何越权修改软件的可能性。

但是，信息服务管理人员必须认识到由内部工作人员进行修改软件的可能性。

银行的程序员可能通过修改程序，从自己的帐户中取款时漏记帐或者把别的帐户中的少量存款存到自己的帐户上，这已经是众所周知的了。

其它行业里的另外一些大胆的程序员同样会挖空心思去作案。

3.文件和数据库。

公司数据库是信息资源管理的原始材料。

在某些情况下，这些文件和数据库可以说是公司的命根子。

例如，有多少公司能经受得起丢失他们的收帐文件呢?大多数机构都具有后备措施，这些后备措施可以保证，如果正在工作的公司数据库被破坏，则能重新激活该数据库，使其继续工作。

某些文件具有一定的价值并能出售。

例如，政治运动的损助者名单被认为是有价值的，所以它可能被偷走，而且以后还能被出售。

GPS—15型钻机主要技术性能数最大钻孔直径 1.5m最大钻孔深度60m最大扭距56KN·m主卷扬起升能力30KN副卷扬起升能力20KN最大加压能力100KN钻机功率22KW有效高度7.8m外形尺寸4700*2200*8800mm主机重量8tXZJ2590GJBJC7混凝土搅拌运输车要紧技术参数发动机型号：10PE1发动机功率：232KW/2300rpm底盘型号：CXZ81K整机质量：11605Kg额定载质量：17300Kg最大载质量：29000Kg最高时速：89Km/h爬坡度：0.29轴数：3轴距：3225+1310mm轮距：前2065mm；后1855mm；驱动：6*4最小转弯半径：7.6m外形尺寸：8450*2490*3710mm轮胎规格：1100—20—16PRNTO600三菱搅拌车要紧性能参数发动机型号：三菱8DC8—2A发动机功率：213KW/2200rpm底盘型号：FV413最大行驶速度：79Km/h最大爬坡能力：0.32最小转弯半径：7.2整机重量：10405Kg额定载质量：17000Kg最大载质量：27600Kg外形尺寸：7900*2490*3810mmGQ—15钻机要紧技术参数最大钻孔直径 1.5m最大钻孔深度50m最大扭距15KN·m最大提升力95KN给进行程900mm主卷扬起升能力30KN副卷扬起升能力20KN最大加压能力80KN钻架最大负载185KN钻机功率30KW有效高度8.5m外形尺寸5000*2360*8730mm主机重量7.5tGPS—20型钻机要紧技术性能参数技术性能GPS—20最大钻孔直径 2.0m最大钻孔深度80m主卷扬起升能力30KN副卷扬起升能力30KN钻机功率30KW有效高度8.6m外形尺寸6070*2400*9350mm主机重量10tGM20钻机要紧技术参数最大钻孔直径 2.0m最大钻孔深度80m最大扭距36KN·m最大提升力120KN给进行程400mm主卷扬起升能力45KN副卷扬起升能力20KN最大加压能力100KN钻架最大负载270KN钻机功率45KW有效高度9m外形尺寸5600*2500*9280mm主机重量13t。
