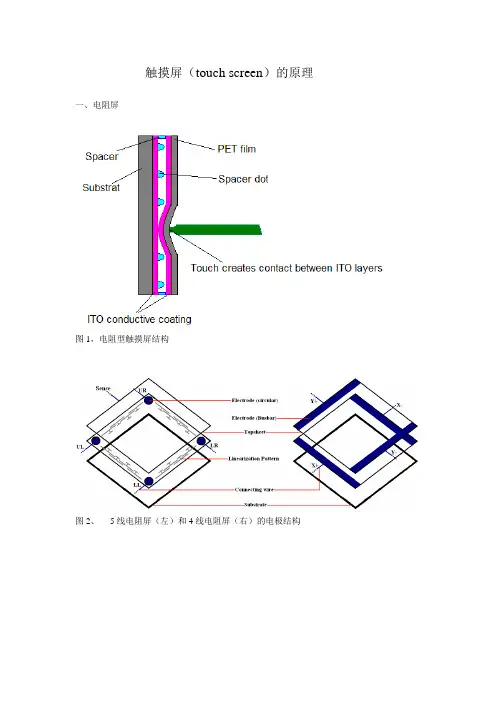

触摸屏（touch screen）的原理一、电阻屏图1，电阻型触摸屏结构图2、5线电阻屏（左）和4线电阻屏（右）的电极结构图3、4线电阻屏原理图R y++R y-为上膜电极间电阻，R y++R y-为下膜电极间电阻，均为数百到一千欧。
R touch为上下膜间接触电阻，阻值可能为几十到几百欧。
在芯片测量触点Y坐标时，Y+接Vcc，Y-接0V，X+、X-被连到一起，接到触控芯片的A/D 变换器。
若有触控操作，芯片测到电压：Vy＝Vcc R y-/(R y++R y-)，通过Vy可以算出R y+、R y-的比例，从而可以推算出触点的Y轴坐标。
由于A/D变换器的输入阻抗很大，R touch＋X+//X-不会影响测得的Vy值。
芯片测量触点X坐标时，X+接Vcc，X-接0V，Y+、Y-被连到一起，芯片A/D测得的电压可以推算出触点X坐标。
触摸屏镀层的线性度决定了触控的精度。
由于ITO膜表面电阻会随着磨损、潮气而变化，因此电阻屏需要经常校准。
4线电阻屏的表面PET膜一旦被利器划破，触摸屏立即失效。
5线电阻屏的原理有所不同，他的Y+、Y-、X+、X-均做在下层（一般是玻璃）ITO膜上。
触控芯片轮流对Y+、Y-或X+、X-加电，上层PET膜电极上的电压就分别对应了触控的Y、X坐标。
因为上层PET的镀层只用于传导，而不是建立电场，因而对其均匀度要求不高，即使上层PET膜被划破，触摸屏也能正常工作。
玻璃上的ITO膜比PET膜上的ITO膜要可靠得多，因此5线电阻屏的漂移也小于4线电阻屏。
但是5线电阻屏的电极不易加工，所以5线电阻屏成本高于4线电阻屏。
二、声波屏：声表面波（SAW）是一种横波，即振动方向与传播方向垂直。
它在玻璃表面传播时会被反射或吸收，SAW触摸屏四周的条纹就是声波反射器（部分反射）。
驱动频率30-70kHz。
声波被反射条纹反射后，以不同的路径到达接收器。
手指、橡胶、水等贴在玻璃上时，会吸收一部分能量，显示在接收波形上就是一处凹坑，根据凹坑的位置，可以判断出手指触摸的位置。
