下载文档原格式

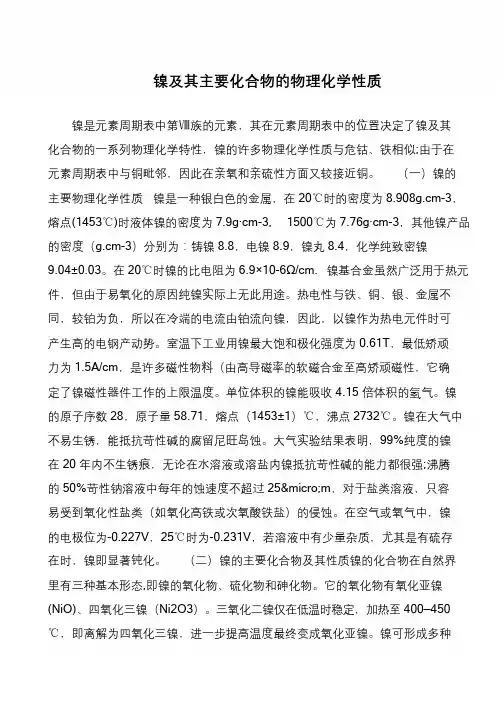

世上无难事，只要肯攀登镍及其主要化合物的物理化学性质镍是元素周期表中第Ⅷ族的元素，其在元素周期表中的位置决定了镍及其化合物的一系列物理化学特性，镍的许多物理化学性质与危钴、铁相似;由于在元素周期表中与铜毗邻，因此在亲氧和亲硫性方面又较接近铜。
（一）镍的主要物理化学性质镍是一种银白色的金属，在20℃时的密度为8.908g.cm-3，熔点(1453℃)时液体镍的密度为7.9g·cm-3, 1500℃为7.76g·cm-3，其他镍产品的密度（g.cm-3）分别为：铸镍8.8，电镍8.9，镍丸8.4，化学纯致密镍9.04±0.03。
在20℃时镍的比电阻为6.9×10-6Ω/cm.镍基合金虽然广泛用于热元件，但由于易氧化的原因纯镍实际上无此用途。
热电性与铁、铜、银、金属不同，较铂为负，所以在冷端的电流由铂流向镍，因此，以镍作为热电元件时可产生高的电钢产动势。
室温下工业用镍最大饱和极化强度为0.61T，最低矫顽力为1.5A/cm，是许多磁性物料（由高导磁率的软磁合金至高矫顽磁性，它确定了镍磁性器件工作的上限温度。
单位体积的镍能吸收4.15 倍体积的氢气。
镍的原子序数28，原子量58.71，熔点（1453±1）℃，沸点2732℃。
镍在大气中不易生锈，能抵抗苛性碱的腐留尼旺岛蚀。
大气实验结果表明，99%纯度的镍在20 年内不生锈痕，无论在水溶液或溶盐内镍抵抗苛性碱的能力都很强;沸腾的50%苛性钠溶液中每年的蚀速度不超过25µm，对于盐类溶液，只容易受到氧化性盐类（如氧化高铁或次氧酸铁盐）的侵蚀。
在空气或氧气中，镍的电极位为-0.227V，25℃时为-0.231V，若溶液中有少量杂质，尤其是有硫存在时，镍即显著钝化。
（二）镍的主要化合物及其性质镍的化合物在自然界里有三种基本形态,即镍的氧化物、硫化物和砷化物。
它的氧化物有氧化亚镍(NiO)、四氧化三镍（Ni2O3）。
镍的导电率一、引言镍是一种重要的金属元素，广泛应用于各个领域。
其中，其导电性能在电子工业、电力工业和信息技术等方面具有重要作用。
本文将详细介绍镍的导电率。
二、什么是导电率导电率是指材料在单位长度内的电阻值与截面积之比。
它是描述材料导电性能的一个重要参数。
通常使用单位为西门子每米（S/m）。
三、镍的物理性质镍是一种银白色金属，密度为8.9克/立方厘米，熔点为1453摄氏度，沸点为2732摄氏度。
在常温下，它具有良好的延展性和可塑性。
四、镍的化学性质镍在空气中稳定，在水中不容易被腐蚀。
但在酸性环境下容易被溶解，并且可以与硫化氢反应生成黑色硫化物沉淀。
五、镍的导电率1. 镍的导电率数值镍是一种良好的导体，在常温下具有较高的导电率。
根据数据统计，纯度为99.99%的镍的导电率为14.6×10^6西门子每米。
2. 镍的导电性能与温度的关系镍的导电率随着温度的升高而降低。
在常温下，镍的导电率较高，但当温度接近室温时，其导电率会逐渐降低。
当温度达到300摄氏度时，镍的导电率将降至原来的一半左右。
3. 镍合金的导电性能除了纯镍外，镍合金也具有较好的导电性能。
例如，铜镍合金、铁镍合金和钴镍合金等都具有良好的导电性能。
其中，铜镍合金是一种重要的结构材料，在船舶、海洋工程和化工等领域广泛应用。
六、影响镍导电率因素1. 温度随着温度升高，材料内部原子振动加剧，晶格缺陷增多，对载流子运动产生阻碍作用，从而使材料导体中载流子迁移受到阻碍。
因此，在高温条件下，材料的电阻值增大。
2. 杂质杂质对材料内部结构和晶格缺陷的影响是导致电阻值变化的主要原因之一。
杂质原子在晶格中占据位置，改变了晶体结构，从而影响了载流子的迁移和能量传递。
3. 晶体结构材料内部晶体结构的不同也会影响其导电性能。
例如，金属材料中存在多种晶体结构，其中面心立方结构、体心立方结构和六方密堆积结构等都具有较好的导电性能。
七、总结镍是一种重要的金属元素，在各个领域都有广泛应用。

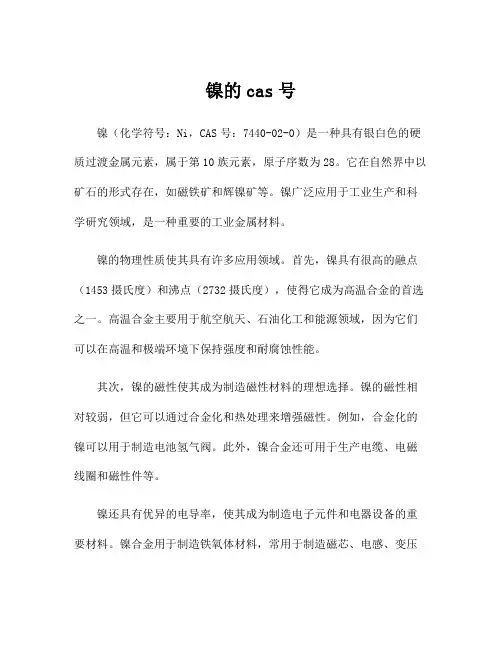

镍的cas号镍（化学符号：Ni，CAS号：7440-02-0）是一种具有银白色的硬质过渡金属元素，属于第10族元素，原子序数为28。
它在自然界中以矿石的形式存在，如磁铁矿和辉镍矿等。
镍广泛应用于工业生产和科学研究领域，是一种重要的工业金属材料。
镍的物理性质使其具有许多应用领域。
首先，镍具有很高的融点（1453摄氏度）和沸点（2732摄氏度），使得它成为高温合金的首选之一。
高温合金主要用于航空航天、石油化工和能源领域，因为它们可以在高温和极端环境下保持强度和耐腐蚀性能。
其次，镍的磁性使其成为制造磁性材料的理想选择。
镍的磁性相对较弱，但它可以通过合金化和热处理来增强磁性。
例如，合金化的镍可以用于制造电池氢气阀。
此外，镍合金还可用于生产电缆、电磁线圈和磁性件等。
镍还具有优异的电导率，使其成为制造电子元件和电器设备的重要材料。
镍合金用于制造铁氧体材料，常用于制造磁芯、电感、变压器等电子元件。
此外，镍也是电池中常见的电极材料，如镍镉电池和镍氢电池。
除了以上应用，镍还用于制造不锈钢和合金钢。
不锈钢中加入约8-10%的镍可以提高其耐锈蚀性和耐腐蚀性能。
这是因为镍与铁形成的镍铁合金可以防止氧气进一步发生反应。
不锈钢广泛应用于建筑、化工、医疗和食品加工等领域。
此外，镍在环境和能源领域也有重要应用。
例如，镍合金可以用于生产气体分离膜，例如用于制造氢气和氧气的电解槽。
此外，镍合金还可用于生产太阳能电池板、电池收集器和燃料电池。
虽然镍是一种重要的金属材料，但它也具有一定的危害性。
与镍及其化合物接触可能对人体健康造成不良影响。
例如，对职业暴露于镍粉尘和化合物的工人可能产生皮肤炎、气管炎、支气管炎等症状。
因此，在处理镍和镍化合物时应采取必要的防护措施。
总的来说，镍作为一种重要的工业金属材料，在许多领域都有广泛应用。
它的高温抗氧化性能、磁性、电导率和耐腐蚀性使其成为制造高温合金、磁性材料、电子元件和不锈钢的理想选择。
在未来，随着科学技术的进一步发展，镍可能会在更多的领域发挥重要作用。

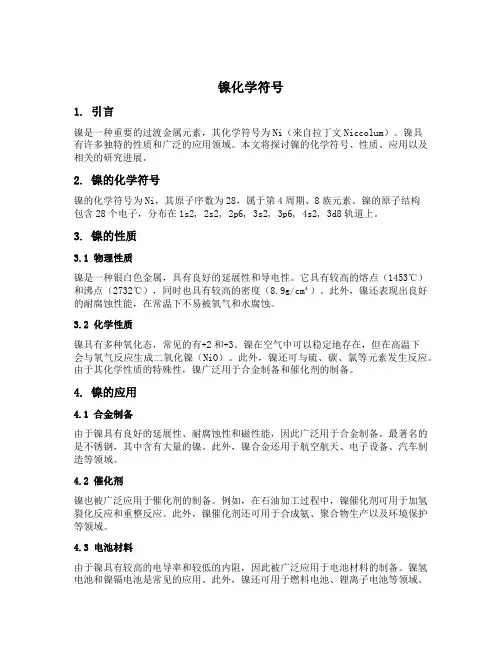

镍化学符号1. 引言镍是一种重要的过渡金属元素，其化学符号为Ni（来自拉丁文Niccolum）。
镍具有许多独特的性质和广泛的应用领域。
本文将探讨镍的化学符号、性质、应用以及相关的研究进展。
2. 镍的化学符号镍的化学符号为Ni，其原子序数为28，属于第4周期、8族元素。
镍的原子结构包含28个电子，分布在1s2, 2s2, 2p6, 3s2, 3p6, 4s2, 3d8轨道上。
3. 镍的性质3.1 物理性质镍是一种银白色金属，具有良好的延展性和导电性。
它具有较高的熔点（1453℃）和沸点（2732℃），同时也具有较高的密度（8.9g/cm³）。
此外，镍还表现出良好的耐腐蚀性能，在常温下不易被氧气和水腐蚀。
3.2 化学性质镍具有多种氧化态，常见的有+2和+3。
镍在空气中可以稳定地存在，但在高温下会与氧气反应生成二氧化镍（NiO）。
此外，镍还可与硫、碳、氯等元素发生反应。
由于其化学性质的特殊性，镍广泛用于合金制备和催化剂的制备。
4. 镍的应用4.1 合金制备由于镍具有良好的延展性、耐腐蚀性和磁性能，因此广泛用于合金制备。
最著名的是不锈钢，其中含有大量的镍。
此外，镍合金还用于航空航天、电子设备、汽车制造等领域。
4.2 催化剂镍也被广泛应用于催化剂的制备。
例如，在石油加工过程中，镍催化剂可用于加氢裂化反应和重整反应。
此外，镍催化剂还可用于合成氨、聚合物生产以及环境保护等领域。
4.3 电池材料由于镍具有较高的电导率和较低的内阻，因此被广泛应用于电池材料的制备。
镍氢电池和镍镉电池是常见的应用。
此外，镍还可用于燃料电池、锂离子电池等领域。
4.4 其他应用除了上述应用之外，镍还有许多其他的应用。
例如，在航空航天领域，镍被用于制造发动机叶片和涡轮叶片。
在化学工业中，镍可用于催化剂、催化剂载体和防腐蚀材料的制备。
5. 镍相关研究进展5.1 镍合金研究近年来，关于镍合金的研究取得了许多进展。
例如，通过调控合金组分和微观结构可以改变合金的力学性能和耐腐蚀性能。
镍基础知识分析镍是一种常见的金属元素，具有广泛的应用领域。
本文将对镍的基础知识进行分析。
物理性质- 原子序数：镍的原子序数是28，属于过渡金属元素。
原子序数：镍的原子序数是28，属于过渡金属元素。
- 密度：镍的密度为8.9克/立方厘米，是较重的金属。
密度：镍的密度为8.9克/立方厘米，是较重的金属。
- 熔点和沸点：镍的熔点为1453摄氏度，沸点为2732摄氏度。
熔点和沸点：镍的熔点为1453摄氏度，沸点为2732摄氏度。
- 颜色和外观：镍呈银白色，并具有光泽。
颜色和外观：镍呈银白色，并具有光泽。
- 导电性：镍是一种良好的导电金属。
导电性：镍是一种良好的导电金属。
化学性质- 化学符号：镍的化学符号是Ni，来自拉丁文"Nicolaus"，即尼古拉斯。
化学符号：镍的化学符号是Ni，来自拉丁文"Nicolaus"，即尼古拉斯。
- 反应性：镍相对稳定，在常温下不与空气直接反应，但可以与许多酸和碱反应。
反应性：镍相对稳定，在常温下不与空气直接反应，但可以与许多酸和碱反应。
- 耐腐蚀性：镍具有较好的耐腐蚀性，能够抵抗许多化学物质的侵蚀。
耐腐蚀性：镍具有较好的耐腐蚀性，能够抵抗许多化学物质的侵蚀。
- 合金形成：镍是许多合金的重要成分，如不锈钢、合金钢和镍合金等。
合金形成：镍是许多合金的重要成分，如不锈钢、合金钢和镍合金等。
应用领域镍作为一种重要的金属元素，在许多领域中发挥着重要作用：1. 电池制造：镍被广泛用于制造电池，如镍镉电池、镍氢电池等。
电池制造：镍被广泛用于制造电池，如镍镉电池、镍氢电池等。
2. 合金制造：镍合金具有优异的耐腐蚀性和高温强度，广泛用于航空航天、能源、化工等领域。
合金制造：镍合金具有优异的耐腐蚀性和高温强度，广泛用于航空航天、能源、化工等领域。
3. 催化剂：镍催化剂在化学反应中起到重要作用，促进反应速率。
催化剂：镍催化剂在化学反应中起到重要作用，促进反应速率。

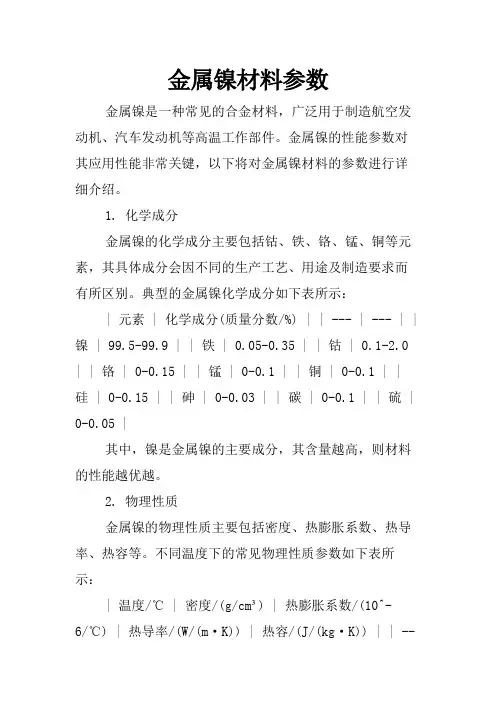

金属镍材料参数金属镍是一种常见的合金材料，广泛用于制造航空发动机、汽车发动机等高温工作部件。
金属镍的性能参数对其应用性能非常关键，以下将对金属镍材料的参数进行详细介绍。
1. 化学成分金属镍的化学成分主要包括钴、铁、铬、锰、铜等元素，其具体成分会因不同的生产工艺、用途及制造要求而有所区别。
典型的金属镍化学成分如下表所示：| 元素 | 化学成分(质量分数/%) | | --- | --- | | 镍 | 99.5-99.9 | | 铁 | 0.05-0.35 | | 钴 | 0.1-2.0 | | 铬 | 0-0.15 | | 锰 | 0-0.1 | | 铜 | 0-0.1 | |硅 | 0-0.15 | | 砷 | 0-0.03 | | 碳 | 0-0.1 | | 硫 | 0-0.05 |其中，镍是金属镍的主要成分，其含量越高，则材料的性能越优越。
2. 物理性质金属镍的物理性质主要包括密度、热膨胀系数、热导率、热容等。
不同温度下的常见物理性质参数如下表所示：| 温度/℃ | 密度/(g/cm³) | 热膨胀系数/(10^-6/℃) | 热导率/(W/(m·K)) | 热容/(J/(kg·K)) | | --- | --- | --- | --- | --- | | 20 | 8.9 | 13.3 | 70-100 | 445-450 | | 600 | 8.0 | 14.5 | 57-84 | 576 | | 800 | 7.7 | 14.9 | 52-76 | 622 | | 1000 | 7.4 | 15.4 | 47-68 | 657 |可见，随着温度的升高，金属镍的密度逐渐下降，热膨胀系数逐渐增大，其热导率和热容则先升高后稳定。
3. 机械性能金属镍的机械性能主要包括强度、硬度、韧性等指标。
不同条件下的机械性能参数如下表所示：|条件| 抗拉强度/(MPa) | 屈服强度/(MPa) | 伸长率/% | 硬度/(HV) | |---|---|---|---|---| | 室温 | 590-690 | 200-400 | 10-60 | 150-300 | | 800℃ | 85 | 55 | >30 | 80 |在高温环境下，金属镍的强度大幅下降，但其韧性增加。
课程设计说明书题目名称： 10万吨镍冶炼厂工艺流程系部：机械工程系专业班级：冶金技术12-1班学生姓名：周进学号：2012232076指导教师：赵宝平完成日期：2014.6.27新疆工程学院课程设计评定意见设计题目10万吨镍冶炼厂工艺流程系部___机械工程系__ 专业班级冶金技术12-1班学生姓名____周进_______ 学生学号2012232076 评定意见：评定成绩：指导教师（签名）：2014年6月27日新疆工程学院机械工程系(部)课程设计任务书2013—2014学年2 学期2014年 6 月20 日专业冶金技术班级12-1 课程名称重金属冶金设计设计题目10万吨镍冶炼厂工艺流程指导教师赵宝平起止时间2014.06.22～2014.06.29周数1周设计地点学校设计目的：1、通过课程设计能让学生系统的了解有色金属冶金原理、设备选型、工艺流程，培养学生发现问题，解决问题的能力，满足工程应用型人才培养需求。
2、设计过程中，培养了学生查找、甄别、运用相关资料的能力。
3、提高学生的运算能力，以及阅读图纸和绘制图纸的能力。
设计任务：1、完成整个相关金属冶炼工艺的介绍。
2、完成配料计算。
3、完成物料平衡计算。
4、设计进度与要求：2014.06.22～2014.06.23 研究任务书，查阅相关资料，提出设计构思和方案；2014.06.24～2014.06.26 指导老师讲解设计和计算方法；2014.06.27～2014.06.28 完成设计和计算，期间指导老师答疑问题；2014.06.29～2014.06.29 答辩。
主要参考书及参考资料：刘秉义.《有色金属工业设计总设计师手册》第一版（第二册）.北京：冶金工业出版社1989.8张健.《重有色金属冶炼设计手册》第一版.北京：冶金工业出版社.1996.5 教研室主任（签名）系（部）主任（签名）目录摘要: (1)第二章镍的综述 (2)2.1镍的性质，用途： (2)2.1.1镍的性质 (2)2.1.2镍的用途： (2)2．1．3不锈钢中镍的作用及需求 (2)2.2硫化镍矿的分类和冶炼方法 (2)2.2.1硫化镍矿的分类 (2)2.2.2硫化镍精矿的火法冶炼 (3)2.2.3 镍硫的吹炼 (4)2.2.4 高镍硫缓冷工序的目的 (4)2.3 硫化镍的电解精炼 (5)2.3.1 工艺原理 (6)2.3.2 羰化反应时各元素的行为 (6)2.3.3羰基法生产镍的实践 (6)2.4 硫化镍精矿的湿法冶炼 (7)2.4.1 硫化镍精矿的加压氧氨浸出 (7)2.4.2 硫化镍精矿的硫酸化焙烧-浸出法： (8)2.5 氧化镍矿（红土矿）的湿法浸出： (8)2.5.1 红土矿的还原-氨浸 (8)2.5.2 红土矿的热压酸浸： (9)第三章镍火法冶炼电炉熔炼 (9)3.1设计的冶炼方法 (9)3.2 物料的熔化 (9)3.3 熔炼反应及产物 (11)3.3.1熔炼反应 (11)3.3.2熔炼产物 (11)第四章镍冶炼的冶金计算 (14)4.1硫化铜镍精矿流态化焙烧冶金计算 (14)4.1.1 精矿物相组成计算 (14)4.1.2 焙烧矿产量及脱硫率计算 (15)4.1.3焙烧矿物相组成计算 (16)4.1.4 焙烧反应及物料量 (17)摘要:目前，由于不锈钢产业的迅猛发展，全球对金属镍的需求不断增加，然而硫化镍矿资源日益匮乏，使得镍产量的扩大将主要来源于红土镍矿。
红土镍矿大致分为铁含量高的褐铁矿型和腐植土型两类，前者镍含量较低，宜采用高压酸浸湿法冶金工艺处理，而对于镍含量较高的腐植土型红土镍矿，电炉还原熔炼是其主流工艺。
采用电炉还原熔炼工艺从红土镍矿中提取用于制造不锈钢的镍铁合金，研究了还原剂(焦粉)用量、熔剂(石灰石)用量、熔炼温度和熔炼时间对合金中镍的品位和金属回收率的影响在自然界中，镍主要以硫化镍矿和氧化镍矿状态存在。
由于元素亲氧及亲硫性的差异，在熔融岩浆中，当有硫元素存在时，镍能优先形成硫化矿物，并富集形成硫化物矿床。
硫化镍矿如镍黄铁矿、紫硫镍铁矿中的镍以游离硫化镍形态存在，有相当一部分以类质同象赋存于磁黄铁矿中。
部分氧化镍矿是由硫化镍矿岩体风化浸淋蚀变富集而成，镍主要以镍褐铁矿(很少结晶或不结晶的氧化铁)形式存在。
红土镍矿是含镁铁硅酸盐矿物的超基性岩经长期风化产生的矿石，在风化过程中，镍自上层浸出，而后在下层沉淀，NiO取代了相应硅酸盐和氧化铁矿物晶格中的MgO和FeO。
第二章镍的综述2.1镍的性质，用途：2.1.1镍的性质镍是一种银白色的铁磁性金属。
镍的熔1453±1℃，沸点约2800℃。
比重为8.9g/cm3。
具有良好的导电导热性。
具有良好的延展性，可制成很薄的镍片（厚度小于0.02mm）。
镍能与许多金属组成合金，这些合金包括耐高温合金、不锈钢、结构钢、磁性合金和有色金属合金等。
化学性质：镍能抗氧锈蚀，因为其表面生成致密薄膜，能阻止进一步氧化。
也能抗强碱腐蚀，它在稀盐酸和硫酸中溶解很慢，但稀硝酸能与之作用。
镍与氧生成三种化合物，即氧化亚镍(NiO)，四氧化三镍(Ni3O4)和三氧化二镍(Ni2O3)，只有NiO 在高温下稳定；镍与硫生成四种化合物，即NiS2, Ni6S5,Ni3S2和NiS，在冶炼高下只有Ni3S2稳定。
冶金上最有意义的是镍与CO生成的羰基镍Ni(CO)4，它是挥发性化合物，沸点为43℃，分解温度为180℃。
2.1.2镍的用途：(1)作金属材料。
镍具有良好的机械强度和延展性，难熔耐高温，并能在表面形成致密的氧化镍膜，因此具有很高的化学稳定性，是一种十分重要的有色金属原料，被用来制造包括不锈钢、耐热合金钢、合金结构钢等3000多种合金，广泛用于飞机、雷达、导弹、坦克、舰艇、宇宙飞船、原子反应堆等领域。
(2)用作镀镍，主要是在钢材及其他金属材料的基体上覆盖一层耐用、耐腐蚀的表面层，其防腐蚀性要比镀锌层高20～25％。
(3)用作催化剂，应用于石油化工的氢化等过程。
(4)用作化学电源，如工业上已生产的Cd-Ni、Fe-Ni、Zn-Ni等电池和H2-Ni 密封电池。
这类电池充电性能好，理论比能量较高，价格较便宜。
(5)制作颜料和染料，其最重要的是制作一种以钛酸镍为主要组分的黄橙色颜料，该颜料覆盖能力强，不易被其他颜料污染且化学性能稳定。
(6)镍钴合金是一种永磁材料，广泛用于电子遥控、原子能工业等领域。
2．1．3不锈钢中镍的作用及需求镍对钢的性能有良好的影响，钢中加入镍后，强度显著提高。
镍在不锈钢中的主要作用在于它改变了钢的晶体结构——从体心立方(BCC)结构(铁氧体)转变为面心立方(FCC)结构(奥氏体)，从而改善不锈钢的主要性能：可成形性、焊接性、韧性、耐腐蚀性、光泽和高温性能等，因此镍被称为奥氏体形成元素，成为不锈钢中必不可少的添加元素2.2硫化镍矿的分类和冶炼方法2.2.1硫化镍矿的分类硫化镍矿约占20%，主要为镍黄铁矿和镍磁黄铁矿。
含有铜、钴和铂族元素。
硫化矿为主要炼镍原料，矿石品位为0.3%~1.5%，冶炼前需经选将品位提高到4%~8%。
氧化矿占80%，分两类，一类是高硅镁质的镍矿，包括硅酸镁镍矿和暗蛇纹石（ NiSO3.mMgSiO3.nH2O）；另一类为红土矿是镍（含量1%）铁（含量40%~50%）氧化物组成的共矿。
氧化镍矿难选，故它目前占镍产量比重不大（只有40%），但氧化矿占镍储藏量大，特别是红土矿（占氧化矿的80%），因此它是未来镍的主要来源。
镍的生产方法分为火法和湿法。
2.2.2硫化镍精矿的火法冶炼占硫化矿提镍的86%，其处理方法是先进行造锍熔炼制取低镍硫，然后再送转炉对低镍硫进行吹炼产出高镍硫；经缓冷后进行破碎、磨细；通过浮选、磁选产出高品位硫化镍精矿、硫化铜精矿和铜镍合金。
类似于火法炼铜工艺。
生产熔炼（1）鼓风炉熔炼：鼓风炉熔炼是最早的炼镍方法，我国在20世纪60~70年代主要采用此方法，目前随着生产规模的扩大，冶炼技术的进步以及环保要求，此法已逐步被淘汰。
（2）电炉熔炼：主要用于低镍锍的生产，我国的金川公司也用矿热电炉处理硫化镍精矿。
（3）闪速熔炼：我国熔炼硫化镍精矿生产低镍锍的主要方法。
生产工艺包括精矿的深度干燥、配料、闪速熔炼、转炉吹炼和炉渣贫化等过程。
2.2.2.1 闪速熔炼原理镍闪速熔炼与铜的闪速熔炼基本相同，闪速冶炼工厂将闪速炉与炉渣贫化炉合为一体，反应塔尺寸（直径×高）为ф600×6400mm、沉淀池面积为98m2。
2.2.2.2 闪速熔炼产物闪速熔炼的产物为铜镍锍和炉渣。
（1）铜镍锍铜锍镍主要由Ni3S2、Cu2S和FeS组成，含少量钴的硫化物、游离金属和铂族元素。
铜镍硫的性质与铜锍大致相同，Ni+Cu的总含量为45%~50%。
（2）炉渣炼镍炉渣中含FeO、CaO、SiO2和大量MgO，熔点为1473K。
2.2.2.3 镍闪速熔炼的技术指标镍闪速熔炼的主要指标为：（1）精矿处理量50t/h。
（2）反应塔耗油量1733kg/h，沉淀池耗油1400kg/h。
（3）主要金属回收率为：Ni97.16%，Cu98.48 % ，Co65.46 %，硫回收率高于95%。
2.2.3 镍硫的吹炼镍锍的吹炼是使其中的FeS 氧化造渣，除去铁和部分硫，产出主要与Ni2S2和Cu2S组成并富集了贵金属的高镍锍。
一般高镍锍含Ni+Cu的总和为70%~75%，含硫为18%~24%。
镍锍吹炼原理镍锍吹炼只有造渣过程：2Fe+O2+SiO2=2FeO.SiO22FeS+3O2+SiO2=2FeO.SiO2+2SO2吹炼直到产出高镍锍为止，而没有造金属过程，因为反应：Ni3S2+4NiO=7Ni+2SO2要在1773K高温才能进行，而空气吹炼温度为1623K。
2.2.4 高镍硫缓冷工序的目的高镍锍的缓冷是将转炉产出的高镍锍熔体注入8~20t的保温模内，缓冷72h，以使其中的铜锍化物和镍锍化物和铜镍合金相分别结晶，有利于下一步相互分离。
2.2.4.1 高镍硫缓冷过程的降温秩序（1）温度在1200K以上时，锍镍中的各组分完全混熔。
温度降到1200K以下时，Cu2S开始结晶，温度越低，液相中Cu2S析出的越多，缓冷使Cu2S趋向于生成粗粒晶体。
（2）熔体降温到约973K时，金属相铜、镍合金开始结晶。
（3）当温度降到848K时，Ni3S2开始结晶。
同时液态熔体完全冷固。
该温度点为铜、镍、硫三元共晶液相的共晶点。
此时，镍在Cu2S中含量<0.5%，铜在Ni3S2中含量约6%。
（4）固体温度降到793K时，Ni3S2完成结构转化，由高温的β型转化为低温的β′型。
析出部分Cu2S和Cu-Ni合金，铜在β′基体中的含量下降为2.5%，793K 也是三元系共晶点。
（5）温度继续下降，Ni3S2相中不断析出Cu2S和Cu-Ni合金相，直至644K为止。
