导体载流量(常用)

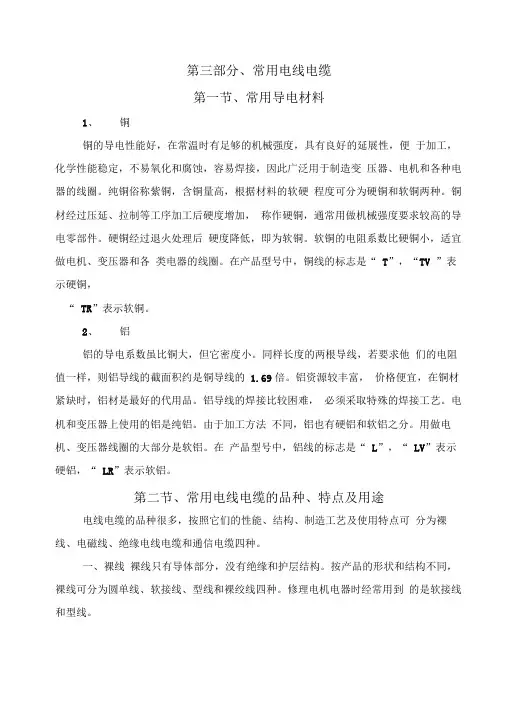

第三部分、常用电线电缆第一节、常用导电材料1、铜铜的导电性能好，在常温时有足够的机械强度，具有良好的延展性，便于加工，化学性能稳定，不易氧化和腐蚀，容易焊接，因此广泛用于制造变压器、电机和各种电器的线圈。

纯铜俗称紫铜，含铜量高，根据材料的软硬程度可分为硬铜和软铜两种。

铜材经过压延、拉制等工序加工后硬度增加，称作硬铜，通常用做机械强度要求较高的导电零部件。

硬铜经过退火处理后硬度降低，即为软铜。

软铜的电阻系数比硬铜小，适宜做电机、变压器和各类电器的线圈。

在产品型号中，铜线的标志是“ T”，“TV ”表示硬铜，“ TR”表示软铜。

2、铝铝的导电系数虽比铜大，但它密度小。

同样长度的两根导线，若要求他们的电阻值一样，则铝导线的截面积约是铜导线的1.69倍。

铝资源较丰富，价格便宜，在铜材紧缺时，铝材是最好的代用品。

铝导线的焊接比较困难，必须采取特殊的焊接工艺。

电机和变压器上使用的铝是纯铝。

由于加工方法不同，铝也有硬铝和软铝之分。

用做电机、变压器线圈的大部分是软铝。

在产品型号中，铝线的标志是“ L”，“ LV”表示硬铝，“ LR”表示软铝。

第二节、常用电线电缆的品种、特点及用途电线电缆的品种很多，按照它们的性能、结构、制造工艺及使用特点可分为裸线、电磁线、绝缘电线电缆和通信电缆四种。

一、裸线裸线只有导体部分，没有绝缘和护层结构。

按产品的形状和结构不同，裸线可分为圆单线、软接线、型线和裸绞线四种。

修理电机电器时经常用到的是软接线和型线。

(1)软接线。

软接线是由多股铜线或镀锡铜线绞合编制而成的，其特点是柔软，耐振动、耐弯曲。

常用软接线的品种见表3-1表3-1常用软接线品种(2)型线。

型线是非圆形截面的裸电线，其常用品种见表3-2表3-2常用型线品种二、电磁线电磁线应用于电机电器及电工仪表中，作为绕阻或元件的绝缘导线。

常用电磁线的导电线芯有圆线和扁线两种，目前大多采用铜线，很少采用铝线。

由于导线外面有绝缘材料，因此电磁线有不同的耐热等级。

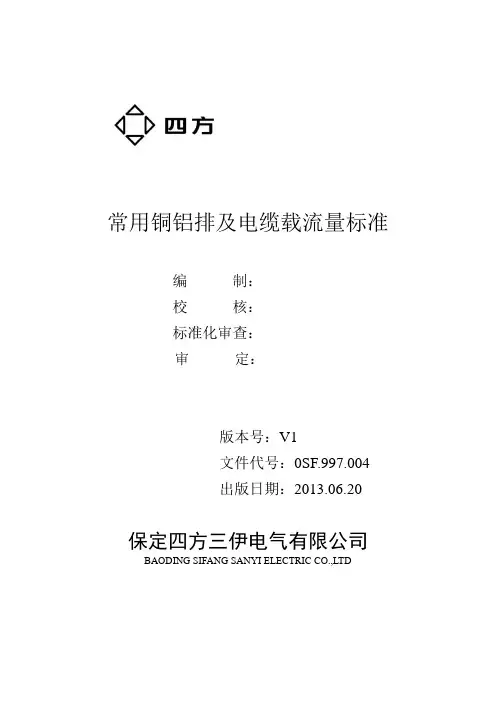

常用铜铝排及电缆载流量标准编制：校核：标准化审查：审定：版本号：V1文件代号：0SF.997.004出版日期：2013.06.20 保定四方三伊电气有限公司BAODING SIFANG SANYI ELECTRIC CO.,LTD（一）适用范围适用于汇流排及电气件配线电缆的选用。

（二）修正参数由于使用工况的不同，导体的载流量会有产生相应的偏差，所以选用时请先参考下面提供的载流量修正参数，方便根据工况选用正确的的导体。

1.空气中不同环境温度下载流量修正系数导体工作温度（°C）环境温度（°C）（空气中）10 15 20 25 30 35 40 45 5050 1.7 1.62 1.52 1.42 1.32 1.22 1 0.75 - 60 1.58 1.5 1.41 1.32 1.22 1.11 1 0.86 0.73 65 1.48 1.41 1.34 1.26 1.18 1.09 1 0.89 0.77 70 1.41 1.35 1.29 1.22 1.15 1.08 1 0.91 0.81 80 1.32 1.27 1.22 1.17 1.11 1.06 1 0.93 0.86 90 1.26 1.22 1.18 1.14 1.09 1.04 1 0.94 0.892.土壤不同环境温度下载流量修正系数。

导体工作温度（°C）环境温度（°C）（土壤中）10 15 20 25 30 3550 1.26 1.18 1.1 1 0.89 0.7760 1.2 1.13 1.07 1 0.93 0.8565 1.17 1.12 1.06 1 0.94 0.8870 1.15 1.11 1.05 1 0.94 0.8880 1.13 1.09 1.04 1 0.95 0.990 1.11 1.07 1.04 1 0.96 0.92 3.电缆在空气中并列敷设时载流量修正系数根数1 2 3 4 5 6 8 9 12中心距离S注：d 为电缆直径4.不同土壤热阻系数的载流量修正系数电压等级 （kV)截面范围 土壤热阻系数Pt 0.8 1 1.2 1.5 1.8 2 2.5 3 135及以下 1.06 1 0.95 0.89 0.84 0.81 0.75 0.71 50~120 1.08 1 0.94 0.87 0.8 0.77 0.7 0.65 150~300 1.08 1 0.93 0.86 0.79 0.76 0.69 0.64 400及以上 1.09 1 0.93 0.85 0.79 0.76 0.68 0.63 1035及以下 1.05 1 0.95 0.9 0.84 0.82 0.76 0.7 50~120 1.06 1 0.94 0.88 0.82 0.8 0.73 0.68 150~300 1.07 1 0.94 0.87 0.81 0.78 0.71 0.66 400及以上1.0710.93 0.87 0.81 0.770.710.655.多根电缆穿管敷设于空气中载流量修正系数穿管根数 修正系数 2~4 0.8 5~8 0.6 9~12 0.5 12根以上0.45注：1、穿管电缆根数系指有负荷且发热的导线根数。

300V-1000V电缆载流量（本资料选自《电气工程》常用数据速查手册）1）、8.3导线载流量。

450V/750V及以上橡胶绝缘、塑料绝缘电线的载流量。

BVVB型、BLVVB型、RVVB型电线载流量见表8-24。

（2）、450V/750V及以下橡胶绝缘电力电缆的载流量。

通用橡套软电缆的载流量见表8-25。

（3）、0.6/1KV聚氯乙烯绝缘电力电缆的载流量。

0.6/1KV聚氯乙烯绝缘钢带铠装聚氯乙烯护套电力电缆载流量见表8-26。

（4）防火电缆的载流量。

1、阻燃电缆的载流量。

1）B、R系列阻燃电线、电缆的载流量见表8-27。

2）交联聚氯乙烯绝缘阻燃电力电缆的载流量见表8-28、表8-29，短路电流见表8-30。

3）聚氯乙烯绝缘阻燃电力电缆的载流量见表8-31。

（5）耐火电缆的载流量。

1）聚氯乙烯绝缘耐火电缆的载流量见表8-32。

2）BV-105型耐热聚氯乙烯绝缘铜芯电线的载流量见表8-33。

3）BTTQ、BTTVQ 系列耐火电缆技术数据见表8-34。

4）BTTZ、BTTVZ系列耐火电缆技术数据见表8-35。

5）NH-YYJV系列耐火电力电缆技术数据见表8-36——8-38。

（6）表8-39。

聚氯乙烯绝缘低烟低卤阻燃电力电缆的载流量。

（7）表8-40。

交联聚氯乙烯绝缘低烟无卤阻燃电力电缆的载流量。

目录表8-24 BVVB型、BLVVB型、RVVB型电线载流量......................450V/750V及以下橡胶绝缘电力电缆的载流量.............................通用橡套软电缆的载流量见表8-25 .................................YQ、YQW、YHQ、型 / A ........................................YZ、YZW、YHZ型 / A ..........................................YC YCW YHC型 / A ............................................0.6、1KV聚氯乙烯绝缘电力电缆的载流量................................表8.26 VV22、VLV22型聚氯乙烯绝缘钢带铠装聚氯乙烯护套电力电缆载流量。

一、一般铜导线载流量导线的安全载流量是根据所允许的线芯最高温度、冷却条件、敷设条件来确定的。

一般铜导线的安全载流量为5~8A/mm2，铝导线的安全载流量为3~5A/mm2。

<关键点>一般铜导线的安全载流量为5~8A/mm2，铝导线的安全载流量为3~5A/mm2。

如：2.5mm2BVV铜导线安全载流量的推荐值2.5×8A/mm2=20A4mm2BVV铜导线安全载流量的推荐值4×8A/mm2=32A二、计算铜导线截面积利用铜导线的安全载流量的推荐值5~8A/mm2，计算出所选取铜导线截面积S的上下范围：S=<I/（5~8）>=0.125I~0.2I（mm2）S-----铜导线截面积（mm2）I-----负载电流（A）三、功率计算一般负载（也可以成为用电器，如点灯、冰箱等等）分为两种，一种式电阻性负载，一种是电感性负载。

对于电阻性负载的计算公式：P=UI对于日光灯负载的计算公式：P=UIcosф，其中日光灯负载的功率因数cosф=0.5。

不同电感性负载功率因数不同，统一计算家庭用电器时可以将功率因数cosф取0.8。

也就是说如果一个家庭所有用电器加上总功率为6000瓦，则最大电流是I=P/Ucosф=6000/220×0.8=34(A)但是，一般情况下，家里的电器不可能同时使用，所以加上一个公用系数，公用系数一般0.5。

所以，上面的计算应该改写成I=P×公用系数/Ucosф=6000×0.5/220×0.8=17(A)也就是说，这个家庭总的电流值为17A。

则总闸空气开关不能使用16A，应该用大于17A的。

估算口诀：二点五下乘以九，往上减一顺号走。

三十五乘三点五，双双成组减点五。

条件有变加折算，高温九折铜升级。

穿管根数二三四，八七六折满载流。

说明：(1)本节口诀对各种绝缘线(橡皮和塑料绝缘线)的载流量(安全电流)不是直接指出，而是“截面乘上一定的倍数”来表示，通过心算而得。

最全电缆载流量和对照表（值得收藏）！一、综述铜芯线的压降与其电阻有关。

其电阻计算公式：20℃时：17.5÷截面积（平方毫米）=每千米电阻值（Ω）75℃时：21.7÷截面积（平方毫米）=每千米电阻值（Ω）其压降计算公式（按欧姆定律）：V=R×A线损是与其使用的压降、电流有关。

其线损计算公式：P=V×AP-线损功率（瓦特） V-压降值（伏特） A-线电流（安培）二、铜芯线电源线电流计算法1平方毫米铜电源线的安全载流量－－17A。

1.5平方毫米铜电源线的安全载流量－－21A。

2.5平方毫米铜电源线的安全载流量－－28A。

4平方毫米铜电源线的安全载流量－－35A 。

6平方毫米铜电源线的安全载流量－－48A 。

10平方毫米铜电源线的安全载流量－－65A。

16平方毫米铜电源线的安全载流量－－91A 。

25平方毫米铜电源线的安全载流量－－120A。

单相负荷按每千瓦4.5A（COS&=1），计算出电流后再选导线。

三、铜芯线与铝芯线的电流对比法2.5平方毫米铜芯线等于4平方毫米铝芯线4平方毫米铜芯线等于6平方毫米铝芯线6平方毫米铜芯线等于10平方毫米铝芯线<10平方毫米以下乘以五>即: 2.5平方毫米铜芯线=<4平方毫米铝芯线×5> 20安培=4400千瓦;4平方毫米铜芯线=<6平方毫米铝芯线×5> 30安培=6600千瓦;6平方毫米铜芯线=<10平方毫米铝芯线×5> 50安培=11000千瓦土方法是铜芯线1个平方1KW,铝芯2个平方1KW.单位是平方毫米就是横截面积（平方毫米）电缆载流量根据铜芯/铝芯不同，铜芯你用2.5（平方毫米）就可以了其标准:0.75/1.0/1.5/2.5/4/6/10/16/25/35/50/70/95/120/150/185/2 40/300/400...还有非我国标准如：2.0铝芯1平方最大载流量9A，铜芯1平方最大载流量13.5A二点五下乘以九，往上减一顺号走。

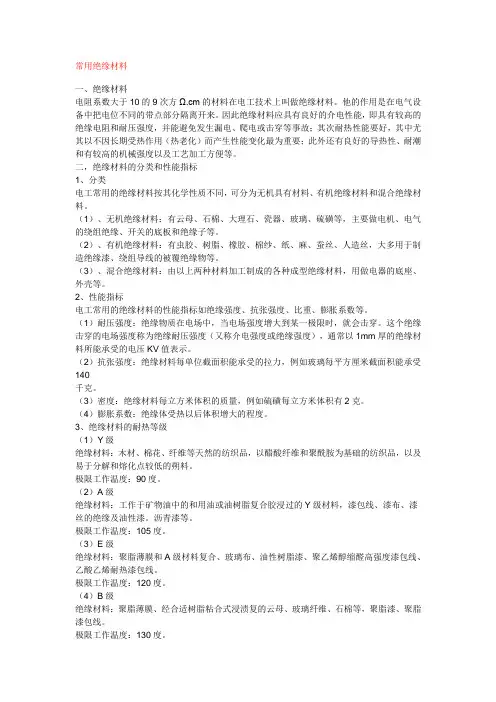

常用绝缘材料一、绝缘材料电阻系数大于10的9次方Ω.cm的材料在电工技术上叫做绝缘材料。

他的作用是在电气设备中把电位不同的带点部分隔离开来。

因此绝缘材料应具有良好的介电性能，即具有较高的绝缘电阻和耐压强度，并能避免发生漏电、爬电或击穿等事故；其次耐热性能要好，其中尤其以不因长期受热作用（热老化）而产生性能变化最为重要；此外还有良好的导热性、耐潮和有较高的机械强度以及工艺加工方便等。

二，绝缘材料的分类和性能指标1、分类电工常用的绝缘材料按其化学性质不同，可分为无机具有材料、有机绝缘材料和混合绝缘材料。

（1）、无机绝缘材料：有云母、石棉、大理石、瓷器、玻璃、硫磺等，主要做电机、电气的绕组绝缘、开关的底板和绝缘子等。

（2）、有机绝缘材料：有虫胶、树脂、橡胶、棉纱、纸、麻、蚕丝、人造丝，大多用于制造绝缘漆、绕组导线的被覆绝缘物等。

（3）、混合绝缘材料：由以上两种材料加工制成的各种成型绝缘材料，用做电器的底座、外壳等。

2、性能指标电工常用的绝缘材料的性能指标如绝缘强度、抗张强度、比重、膨胀系数等。

（1）耐压强度：绝缘物质在电场中，当电场强度增大到某一极限时，就会击穿。

这个绝缘击穿的电场强度称为绝缘耐压强度（又称介电强度或绝缘强度），通常以1mm厚的绝缘材料所能承受的电压KV值表示。

（2）抗张强度：绝缘材料每单位截面积能承受的拉力，例如玻璃每平方厘米截面积能承受140千克。

（3）密度：绝缘材料每立方米体积的质量，例如硫磺每立方米体积有2克。

（4）膨胀系数：绝缘体受热以后体积增大的程度。

3、绝缘材料的耐热等级（1）Y级绝缘材料：木材、棉花、纤维等天然的纺织品，以醋酸纤维和聚酰胺为基础的纺织品，以及易于分解和熔化点较低的朔料。

极限工作温度：90度。

（2）A级绝缘材料：工作于矿物油中的和用油或油树脂复合胶浸过的Y级材料，漆包线、漆布、漆丝的绝缘及油性漆。

沥青漆等。

极限工作温度：105度。

（3）E级绝缘材料：聚脂薄膜和A级材料复合、玻璃布、油性树脂漆、聚乙烯醇缩醛高强度漆包线、乙酸乙烯耐热漆包线。

注：表中系铝芯电缆数值；铜芯电缆的允许持续载流量值可乘以1.29。

2、6KV三芯电力电缆直埋敷设时允许载流量（引用电网改造常用标准汇编）注：表中系铝芯电缆数值；铜芯电缆的允许持续载流量值可乘以1.29。

3、10KV三芯电力电缆允许载流量（引用电网改造常用标准汇编）注：表中系铝芯电缆数值；铜芯电缆的允许持续载流量值可乘以1.29。

4、敷设条件不同时电缆允许持续载流量的校正系数(引用电网改造常用标准汇编)注:其他环境温度下载流量的校正系数K可按下式计算：不同土壤热阻系数时电缆载流量的校正系数注:1、本表适用于缺乏实测土壤热阻系数时的粗略分类，对110KV及以上电压电缆线路工程，宜以实测方式确定土壤热阻系数。

2、本表中校正系数适于各表中采取土壤热阻系数为1.2C・m/W的情况，不适用于三相交流系统的高压单芯电缆。

二、单芯电缆允许载流量（2）扁平型排列（相邻间距等于电缆外径）（XLPE绝缘）不同环境下载流量较正系数三、钢芯铝绞线的长期允许载流量（引用电网改造常用标准汇编）1974年我国曾制定了钢芯铝绞线国家标准，按此标准生产了各种规格的导线。

1983年我国又修订颁布了新的铝绞线及钢芯铝绞线国家标准（GB—1179—83）。

新标准的导线规格较老标准多（即铝钢比的范围大），导电性能较好（采用电工铝），制造工艺及机械强度亦较高，目前已有部分制造厂生产供应，但由于老标准产品价格较低，制造工艺及材质要求较易达到，故仍大量生产使用。

上海电缆研究所迄未正式提供新老标准各种规程钢芯铝绞线的长期允许载流量，现将经过计算得出的载流量数据列于附表1及附表2参考使用。

标称葡{mm2)i血积计算栽流鹹(A)+90 +70+8011V26678 8716/385 10011325/4HI131 14935/6134158 18050/8161191 21850/3()E6619521871V1U23226670/4019623025795/15252 3(X)35195/20 233 27731995/55230 270301120/7287 35()401120/20 285S4H399120/25265315365120/7025830] 365150/8323 3954M150/20326 4004^1150/25331407469150/35331 407 469185/10 372 1458 528185/25 379 468540185/30 373460531185/45 379 4695412W10 397 49()565210/25 4055015792W35 409507586210/50 405075S6注：最高允许温度分+70°C、+80°C、+90°C三种。

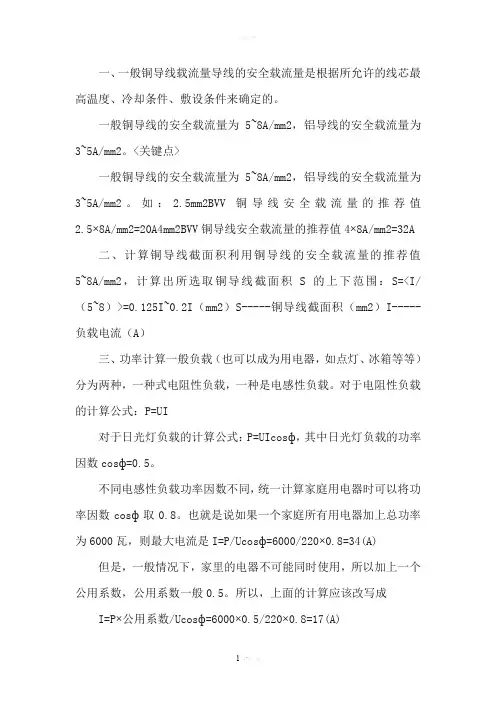

一、一般铜导线载流量导线的安全载流量是根据所允许的线芯最高温度、冷却条件、敷设条件来确定的。

一般铜导线的安全载流量为5~8A/mm2，铝导线的安全载流量为3~5A/mm2。

<关键点>一般铜导线的安全载流量为5~8A/mm2，铝导线的安全载流量为3~5A/mm2。

如：2.5mm2BVV铜导线安全载流量的推荐值2.5×8A/mm2=20A4mm2BVV铜导线安全载流量的推荐值4×8A/mm2=32A二、计算铜导线截面积利用铜导线的安全载流量的推荐值5~8A/mm2，计算出所选取铜导线截面积S的上下范围：S=<I/（5~8）>=0.125I~0.2I（mm2）S-----铜导线截面积（mm2）I-----负载电流（A）三、功率计算一般负载（也可以成为用电器，如点灯、冰箱等等）分为两种，一种式电阻性负载，一种是电感性负载。

对于电阻性负载的计算公式：P=UI对于日光灯负载的计算公式：P=UIcosф，其中日光灯负载的功率因数cosф=0.5。

不同电感性负载功率因数不同，统一计算家庭用电器时可以将功率因数cosф取0.8。

也就是说如果一个家庭所有用电器加上总功率为6000瓦，则最大电流是I=P/Ucosф=6000/220×0.8=34(A)但是，一般情况下，家里的电器不可能同时使用，所以加上一个公用系数，公用系数一般0.5。

所以，上面的计算应该改写成I=P×公用系数/Ucosф=6000×0.5/220×0.8=17(A)也就是说，这个家庭总的电流值为17A。

则总闸空气开关不能使用16A，应该用大于17A的。

估算口诀：二点五下乘以九，往上减一顺号走。

三十五乘三点五，双双成组减点五。

条件有变加折算，高温九折铜升级。

穿管根数二三四，八七六折满载流。

说明：(1)本节口诀对各种绝缘线(橡皮和塑料绝缘线)的载流量(安全电流)不是直接指出，而是“截面乘上一定的倍数”来表示，通过心算而得。

首先应符合发热条件，即导线允许安全电流与允许电流密度两者值的大小（允许安全电流指在不超过它们最高工作温度条件下允许长期通过的最大电流即负载电流，符号I；允许电流密度指导线芯的单位面积S允许长期通过的最大电流，符号I m。

）计算方法： S=I/I m I=S × I m基本值： I m=5~8A/mm²(铜导线）即1mm²单位面积铜导线允许长期通过最大电流5~8AI m=3~5A/mm²(铝导线）即1mm²单位面积铝导线允许长期通过最大电流3~5A大家都知道功率公式：P=UI根据公式结合上面的计算方法就可算出导线所带负荷功率了。

那么知道负载功率能不能很快很方便算出用多大导线呢？这里介绍一个简单方法供参考：经验公式：铜导线面积等于负载功率千瓦数乘以0.65，得数小于或等于导线实际截面的就选其值，大于的选粗一级的导线，铝线在算出铜线结果的基础上粗一级。

这句话表面看很难懂，举个例大家就会明白：1、15Kw电机求导线截面？千瓦数15×0.65=9.75。

这时就要选择10mm²铜线，铝线则选16mm²。

2、3500W空调求导线面积？千瓦数 3.5×0.65=2.275。

这时应选择2.5mm²铜线足矣，铝线则选4mm²。

导线规格一般是：1.5m㎡、2.5m㎡、4m㎡、6m㎡、10m㎡、16mm²、25mm²、35mm²、50mm²、70mm²、95mm²、120mm²、150mm²、185mm²等等。

下面是转载相关知识供参考：功率计算一般负载（也可以成为用电器，如点灯、冰箱等等）分为两种，一种式电阻性负载，一种是电感性负载。

对于电阻性负载的计算公式：P=UI 对于日光灯负载的计算公式：P=UIcosф，其中日光灯负载的功率因数cosф=0.5。

部分常用导线、电缆安全载流量表（综合）电力电缆埋设时安全载流量表（4 ）说明：标称截面一栏，括号内数字为四芯电力电缆中性线截面积。

表中所列均为交流值。

电线电缆选用的一般原则一、电线电缆选用的一般原则在选用电线电缆时，一般要注意电线电缆型号、规格(导体截面)的选择。

1.电线电缆型号的选择选用电线电缆时，要考虑用途，敷设条件及安全性；例如，根据用途的不同，可选用电力电缆、架空绝缘电缆、控制电缆等；根据敷设条件的不同，可选用一般塑料绝缘电缆、钢带铠装电缆、钢丝铠装电缆、防腐电缆等；根据安全性要求，可选用不延燃电缆、阻燃电缆、无卤阻燃电缆、耐火电缆等。

2.电线电缆规格的选择确定电线电缆的使用规格(导体截面)时，一般应考虑发热，电压损失，经济电流密度，机械强度等选择条件。

根据经验，低压动力线因其负荷电流较大，故一般先按发热条件选择截面，然后验算其电压损失和机械强度；低压照明线因其对电压水平要求较高，可先按允许电压损失条件选择截面，再验算发热条件和机械强度；对高压线路，则先按经济电流密度选择截面，然后验算其发热条件和允许电压损失；而高压架空线路，还应验算其机械强度。

若用户没有经验，则应征询有关专业单位或人士的意见。

一般电线电缆规格的选用参见下表：电线电缆规格选用参考表说明：1.同一规格铝芯导线载流量约为铜芯的0.7倍，选用铝芯导线可比铜芯导线大一个规格，交联聚乙烯绝缘可选用小一档规格，耐火电线电缆则应选较大规格。

2. 本表计算容量是以三相380V、Cos©= 0.85为基准，若单相220V、Cos© = 0.85,容量则应X1/3。

3. 当环境温度较高或采用明敷方式等，其安全载流量都会下降，此时应选用较大规格；当用于頻繁起动电机时，应选用大2〜3个规格。

4. 本表聚氯乙烯绝缘电线按单根架空敷设方式计算，若为穿管或多根敷设，则应选用大2〜3个规格。

5以上数据仅供参考，最终设计和确定电缆的型号和规格应参照有关专业资料或电工手册。

各种导线导体电缆允许载流量表在电气工程中，导线、导体和电缆都是常用的电气连接方式。

为了确保电路的正常运行，需要根据工作条件和规范要求选择合适的导线、导体或电缆，并合理安排导线导体电缆的载流量。

在本文中，我们将为您介绍各种导线、导体和电缆的允许载流量表。

导线的允许载流量表导线是一种常用的电气连接方式，广泛应用于各种电路，在选择导线时需要考虑导线的允许载流量。

通常，导线的允许载流量取决于导线的截面积、电流密度和材料温度等因素。

以下是一些常见的导线允许载流量表：铜导线的允许载流量表导线截面积（mm²）电流密度（A/mm²）最大运行温度（℃）允许载流量（A）0.75 10 70 7.51.0 10 70 101.5 10 70 152.5 10 70 214 10 70 306 9 70 5410 8 70 80 铝导线的允许载流量表导线截面积（mm²）电流密度（A/mm²）最大运行温度（℃）允许载流量（A）16 10 70 152 25 10 70 209 35 10 70 270 50 10 70 370 70 10 70 480 95 10 70 610 120 10 70 740电气导体是一种具有较高电导率的材料，通常用于传输电能或信号。

在选择导体时，也需要考虑导体的允许载流量。

通常，导体的允许载流量取决于导体的材料、直径和温度等因素。

以下是一些常见的导体允许载流量表：铜导体的允许载流量表导体直径（mm）导体材料最大运行温度（℃）允许载流量（A）0.5 铜70 40.8 铜70 61.0 铜70 101.2 铜70 141.5 铜70 182.0 铜70 242.5 铜70 32 铝导体的允许载流量表导体直径（mm）导体材料最大运行温度（℃）允许载流量（A）0.5 铝70 30.8 铝70 51.0 铝70 71.2 铝70 101.5 铝70 122.0 铝70 162.5 铝70 20电缆的允许载流量表电缆是一种电气连接方式，通常用于电能传输和信号传输，在选择电缆时需要考虑电缆的允许载流量。

一、电缆导线一般安全载流量口诀与常数1、口诀：10下五，100上二。

25、35四、三界，70、95两倍半。

穿管、温度八、九折，裸线加一半铜线升级算。

2、示例：1—10 16 25、35 50 70、95 120以上五倍四倍三倍二倍半二倍3、说明10下五：指10mm以下载流量均为截面积的5倍。

100上二：指截面积100mm以上的载流量是截面的2倍。

25、35四三界：指截面积25与35是三倍和四倍的分界。

70、95两倍半：指截面积70和95则是2.5倍。

穿管温度八、九折：指穿管敷设，包括槽板等。

计算后打八折，若温度超过25度打九折。

若穿管、敷设（明暗兼有）温度仍超过25度时，可直接打七折。

裸线加一半：指计算后再加一半。

例16×4×1.5=96（Ａ）若高温则16×4×1.5×0.9=86.4（A）铜线升级算：指按加一级铝线条件计算，例16mm铜线按25mm铝线计算即可。

4、估算口诀：二点五下乘九，往上减一顺号走。

三十五乘三点五，双双成组减点五。

条件有变加折算，高温九折铜升级。

穿管根数二三四，八七六折满载流。

即2.5mm及以下载流量均为截面的9倍。

4mm及以上导线倍数则逐次减一，即；4×8、6×7、10×6、16×5、25×4、35×3等等。

二、母线排安全载流量口诀铝排载流量估算，依厚系数乘排宽。

厚三排宽乘以十，厚四排宽乘十二。

以上厚度每增一，系数增值也为一。

母排二三四并列，分别八七六折算。

高温直流打九折，铜排再乘一点三。

铜线安全载流量计算方法是：2.5平方毫米铜电源线的安全载流量－－28A。

4平方毫米铜电源线的安全载流量－－35A 。

6平方毫米铜电源线的安全载流量－－48A 。

10平方毫米铜电源线的安全载流量－－65A。

16平方毫米铜电源线的安全载流量－－91A 。

25平方毫米铜电源线的安全载流量－－120A。

如果是铝线，线径要取铜线的1.5-2倍。

如果铜线电流小于28A，按每平方毫米10A来取肯定安全。

如果铜线电流大于120A，按每平方毫米5A来取。

导线的截面积所能正常通过的电流可根据其所需要导通的电流总数进行选择，一般可按照如下顺口溜进行确定：十下五,百上二, 二五三五四三界,柒拾玖五两倍半,铜线升级算.给你解释一下,就是10平方一下的铝线,平方毫米数乘以5就可以了,要是铜线呢,就升一个档,比如2.5平方的铜线,就按4平方计算.一百以上的都是截面积乘以2, 二十五平方以下的乘以4, 三十五平方以上的乘以3, 柒拾和95平方都乘以2.5,这么几句口诀应该很好记吧,说明:只能作为估算,不是很准确。

另外如果按室内记住电线6平方毫米以下的铜线，每平方电流不超过10A就是安全的，从这个角度讲，你可以选择1.5平方的铜线或2.5平方的铝线。

10米内，导线电流密度6A/平方毫米比较合适，10-50米，3A/平方毫米,50-200米，2A/平方毫米，500米以上要小于1A/平方毫米。

从这个角度，如果不是很远的情况下，你可以选择4平方铜线或者6平方铝线。

如果真是距离150米供电（不说是不是高楼），一定采用4平方的铜线。

导线的阻抗与其长度成正比，与其线径成反比。

请在使用电源时，特别注意输入与输出导线的线材与线径问题。

以防止电流过大使导线过热而造成事故。

下面是铜线在不同温度下的线径和所能承受的最大电流表格:铜线： S= IL / 54.4*U`铝线： S= IL / 34*U`式中：I——导线中通过的最大电流（A）L——导线的长度（M）U`——充许的电源降（V）S——导线的截面积（MM2）说明：1、U`电压降可由整个系统中所用的设备（如探测器）范围分给系统供电用的电源电压额定值综合起来考虑选用。
