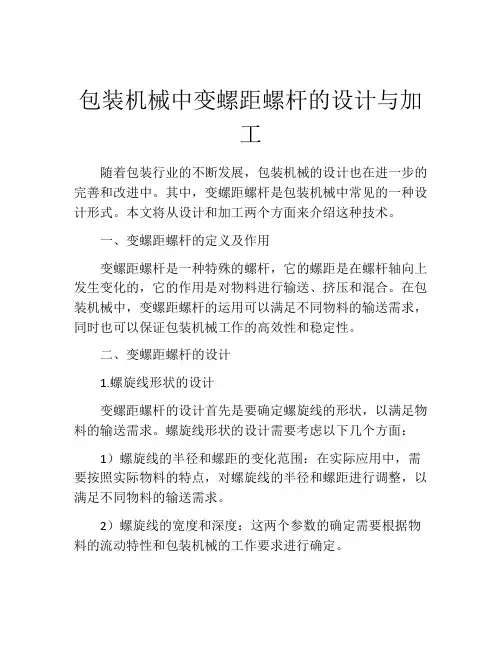

包装机械中变螺距螺杆的设计与加工随着包装行业的不断发展，包装机械的设计也在进一步的完善和改进中。

其中，变螺距螺杆是包装机械中常见的一种设计形式。

本文将从设计和加工两个方面来介绍这种技术。

一、变螺距螺杆的定义及作用变螺距螺杆是一种特殊的螺杆，它的螺距是在螺杆轴向上发生变化的，它的作用是对物料进行输送、挤压和混合。

在包装机械中，变螺距螺杆的运用可以满足不同物料的输送需求，同时也可以保证包装机械工作的高效性和稳定性。

二、变螺距螺杆的设计1.螺旋线形状的设计变螺距螺杆的设计首先是要确定螺旋线的形状，以满足物料的输送需求。

螺旋线形状的设计需要考虑以下几个方面：1）螺旋线的半径和螺距的变化范围：在实际应用中，需要按照实际物料的特点，对螺旋线的半径和螺距进行调整，以满足不同物料的输送需求。

2）螺旋线的宽度和深度：这两个参数的确定需要根据物料的流动特性和包装机械的工作要求进行确定。

3）螺旋线的角度和步长：这两个参数的确定需要根据物料的物性、粘度、密度等特征综合考虑，以确保输送的稳定性和效率。

2.螺杆结构设计螺杆结构设计是变螺距螺杆设计的另一个重要方面。

螺杆结构的设计需要考虑以下几个因素：1）材料的选择：螺杆的材料需要选择高耐磨、高强度、高温度、耐腐蚀等性能的材料。

通常使用的材料有不锈钢、铝合金、钛合金等。

2）结构形式：主要有滚动和滑动两种结构形式。

其中，滚动式结构可以有效减小运动阻力，使螺杆的传动效率更高。

3）螺杆轴的设计：螺杆轴的设计需要考虑到强度和卡紧力，以保证螺杆的运转稳定性和传动效率。

三、变螺距螺杆的加工1. 数控机床加工数控机床加工是变螺距螺杆的有效加工方式之一。

数控机床可以在不影响精度的情况下，实现一次性加工多个螺旋块，提高加工效率和加工精度。

2. 模具铸造模具铸造是变螺距螺杆加工的另一种方式。

模具铸造加工适用于较大的螺杆。

在模具铸造中，需要首先确定好模具的设计，然后将合适的材料加热至熔融状态，倒入模具中进行浇铸，最后进行后续的加工和调整工作。

包装机械设计原理1. 概述包装机械是指用于包装各种产品的机械设备，其设计原理旨在提高包装效率、降低包装成本、确保包装质量，并满足不同包装要求。

2. 设计原理包装机械的设计原理是综合考虑包装要求和工艺流程，通过相应的机械运动和控制系统，实现产品的自动化包装。

2.1 包装要求在设计包装机械时，首先需要了解产品的包装要求，包括尺寸、形状、重量等。

不同的产品要求不同的包装方式，如盒装、袋装、瓶装等。

同时，还需要考虑包装的保护性能、外观要求以及包装速度等因素。

包装机械的设计依赖于各种机械运动，包括输送、分拣、灌装、封口、贴标等。

这些运动需要通过驱动装置（如电机、气动装置等）来实现。

通过合理设计机械运动的轨迹、速度和力度，可以实现高效的包装过程。

2.2.1 输送运动输送运动是指将待包装产品从起始位置输送到包装位置的运动，常见的方式有传送带、滚筒、链条等。

该运动需要根据产品的尺寸和包装速度来确定输送的速度和长度。

2.2.2 分拣运动分拣运动是指将待包装产品按照一定规则分配到不同的包装位置的运动。

通过合理设计分拣装置，可以实现自动分拣和定位，提高包装的效率。

灌装运动是指将产品灌装到包装容器中的运动，常见的方式有重力灌装、气压灌装等。

该运动需要根据产品的性质和灌装量来确定灌装方式和速度。

2.2.4 封口运动封口运动是指将包装容器进行密封的运动，常见的方式有热封、胶封、扣盖等。

该运动需要根据包装容器的材质和密封要求来确定封口方式和工艺参数。

2.2.5 贴标运动贴标运动是指将标签贴附到包装容器上的运动，常见的方式有自动贴标、手动贴标等。

该运动需要根据标签的尺寸和位置要求来确定贴标设备和操作方式。

包装机械的设计还需要考虑相应的控制系统，以实现机械运动的协调和自动化。

控制系统通常由传感器、执行器和控制器组成。

传感器用于检测产品的位置、尺寸等信息，执行器用于驱动机械运动，控制器用于接收传感器信号，并输出相应的控制信号。

2.3.1 传感器常见的传感器包括光电传感器、接近开关、压力传感器等。

《包装机械》课程教学大纲一、课程基本信息课程代码：03140104 课程名称：包装机械课程英文名称：Packaging Machinery 课程所属单位：机械系包装工程教研室课程面向专业：包装工程课程类型：必修课先修课程：机械原理、包装工艺学等学分： 3总学时：48 ( 其中理论学时：25、实验学时：4、讨论学时：4、综合设计学时：15)二、课程性质与目的本课程是包装工程专业的必修专业课，其教学目的是使学生通过全面系统地学习包装机械（如袋装机、灌装机、裹包机、贴标机和装盒与纸箱机等）的功能、结构、原理、主要零部件设计计算及使用性能等知识，提高学生选用、设计和开发包装机械产品的能力。

三、课程教学内容与要求第一章绪论⏹基本要求：了解包装机械与其它相关机械的不同点及其实现的功能与作用；包装机械分类及型号编制，掌握包装机械的组成。

⏹授课内容（1）包装机械的定义、分类和作用（2）包装机械工业概况（3）我国包装机械分类和型号编制方法（4）包装机械的组成和特点（5）包装机械国内外现状和发展趋势之我见⏹本章重难点内容：（1）掌握包装机械的定义；（2）了解包装机械的作用、特点及分类；（3）认识国内包装机械的现状及未来的发展趋势。

第二章包装机械的概念设计⏹基本要求建立包装机械概念设计的设计概念、方法和设计策略⏹授课内容（1）基本概念（2）包装机械设计过程（3）包装机械的概念设计（4）包装机械概念设计应用举例⏹本章重难点内容：在于了解包装机械概念设计的过程模型及其推理策略，并掌握获得最优结构解的方法。

第三章袋装机械⏹基本要求本章要了解容积式、称重式和计数式充填机械的定量方法。

⏹授课内容（1）概述（2）容积式充填机（3）称重式充填机（4）计数式充填机⏹本章重难点内容：三类充填机的工作原理及适用范围。

第四章灌装机械⏹基本要求本章要了解灌装机械的工作原理、定量方法、供料装置及灌装传动与执行机构。

⏹授课内容（1）概述（2）常压灌装机（3）负压灌装机（4）等压灌装机（5）压力式灌装机⏹本章重难点内容：负压灌装机和等压灌装机工作原理及灌装时间计算方法。

包装机械设计手册一、引言包装机械是一种专门用于商品包装的机械设备，具有包装效率高、包装质量稳定等特点。

包装机械设计是一个综合性很强的工程，需要结合机械设计、工艺技术、自动化控制等多个领域知识，才能做出高效、稳定的包装机械设计。

本手册旨在介绍包装机械设计的基本原理和流程，引导读者了解和掌握包装机械设计的基本知识。

二、包装机械的分类根据包装物质的性质和包装形式不同，包装机械可以分为多种类型，主要包括：纸箱包装机、包装袋封口机、灌装机、贴标机、打包机等。

每种类型的包装机械都有其特定的设计原则和结构特点。

1. 纸箱包装机：主要用于纸箱包装的设备，有自动纸箱成型、上盖封箱等功能。

2. 包装袋封口机：适用于各种袋装产品的封口和包装，如食品袋、化妆品袋等。

3. 灌装机：适用于液体、粉末等产品的灌装和密封，包括自动灌装、计量、封口等功能。

4. 贴标机：主要用于标签贴附于产品上，有粘贴标签和打印标签等功能。

5. 打包机：用于对产品进行打包，如包装箱、胶带捆扎等。

设计不同类型的包装机械需要考虑其适用范围、使用环境、包装方法等特点，以满足不同行业和产品的需求。

三、包装机械的设计原则1. 标准化设计：包装机械设计应遵循国家相关标准和规范，确保设备的安全性和稳定性。

标准化设计有利于设计和制造的规范化，提高产品的整体质量。

2. 适用性和灵活性：包装机械设计应考虑适用于不同规格和形状的产品，尽可能实现模块化设计，以应对市场上多样化的产品需求。

3. 高效节能：在设计过程中应考虑如何提高生产效率和减少能源消耗。

采用先进的传动技术、自动化控制系统等手段，实现包装机械的高效节能。

4. 可靠性和稳定性：包装机械的设计应考虑设备的稳定性和可靠性，避免故障和停机，确保生产连续进行。

5. 维护保养性：包装机械的设计应考虑维护保养的便捷性，尽可能减少设备的维修工作量，延长设备的使用寿命。

四、包装机械的设计流程1. 需求分析：包装机械设计的首要任务是明确用户的需求，包括包装物质的性质、规格要求、包装速度等，以此为基础确定设计方案。

机械原理课包装课程设计一、课程目标知识目标：1. 让学生掌握机械基本原理，理解机械在包装工业中的应用；2. 使学生能够描述并分析不同包装机械的工作原理及其优缺点；3. 培养学生运用物理知识解释包装过程中机械操作的相关现象。

技能目标：1. 培养学生运用机械原理进行简单包装机械的设计与计算能力；2. 提高学生通过小组合作、讨论等方式解决实际包装问题的能力；3. 培养学生运用科技手段，对包装机械进行模拟与实验操作的能力。

情感态度价值观目标：1. 培养学生对机械原理在包装工程中应用的兴趣，激发学生的创新意识；2. 培养学生关注包装行业的发展，认识到包装机械在现代社会中的重要性；3. 培养学生在团队合作中学会尊重他人、沟通协作，形成良好的职业素养。

本课程针对初中年级学生，结合学生好奇心强、动手能力逐渐增强的特点，注重理论与实践相结合，引导学生通过观察、实践、讨论等方式，深入了解机械原理在包装领域的应用，培养学生的创新意识和实际操作能力。

课程目标具体、可衡量，为后续教学设计和评估提供明确方向。

二、教学内容1. 教学大纲：a. 引言：介绍机械原理在包装行业中的重要性；b. 包装机械的基本原理：包括力学、运动学、动力学等基本概念；c. 常见包装机械的类型及工作原理：如填充机、封口机、裹包机等；d. 包装机械的设计与计算：以实际案例为引导，教授简单包装机械的设计与计算方法；e. 包装机械的实际应用与案例分析：分析现代包装工业中的典型应用实例。

2. 教学内容安排与进度：a. 引言（1课时）：让学生了解课程背景和目标；b. 包装机械基本原理（4课时）：系统讲解力学、运动学、动力学等基本概念；c. 常见包装机械类型及工作原理（4课时）：介绍各类包装机械及其工作原理，结合教材实例进行分析；d. 包装机械设计与计算（4课时）：教授设计方法和计算步骤，结合实际案例进行讲解；e. 包装机械实际应用与案例分析（3课时）：分析现代包装工业中的实际应用，让学生了解行业动态。

糖果包装机械设计（涵盖了机构设计、机械手装置设计、链轮、凸轮、棘轮、六槽轮、电机选用轴的设计）第1章绪论 (1)1.1 包装机械化的重要意义 (1)1.2 包装机械的主要特点及发展动向 (1)1.3 糖果包装的概况 (2)1.4 本次设计的主要内容 (3)第2章糖果包装机总体方案设计 (5)2.1技术过程图 (5)2.2糖块规格 (5)2.3工艺过程分析 (6)2.4对执行部件的运动要求 (8)2.5包装机总体布置（图） (9)2.6机构的确定 (9)3.1机械手装置设计 (12)3.2链轮设计 (17)3.3凸轮设计 (23)3.4 棘轮设计 (26)3.5 六槽槽轮机构设计 (26)3.6选用电机 (28)3.7带轮设计 (29)3.8带轮转轴的设计计算 (34)3.9其他相关设计 (38)结论 (39)致谢 (41)本设计所需图纸请联系QQ380752645 加Q时请说明是一柱香推荐第1章绪论1.1 包装机械化的重要意义现代包装的基本含义是：对不同批量的产品，选用某种有保护性、装饰性的包装材料或包装容器，并借助适当的技术手段实施包装作业，以达到规定的数量和质量，同时设法改善外部结构，降低包装成本，从而在流通直至消费的整个过程使之容易储存搬运，防止产品破损变质，不污染环境，便于识别应用和回收废料，有吸引力，广开销路，不断进行扩大再生产。

包装机械化的重要意义：1、能增加花色品种，改善产品质量，加强市场竞争力。

2、能改善劳动条件，避免污染环境。

3、能节约原材料，减少浪费，降低成本。

4、能提高生产效率，加速产品的不断更新。

机械包装的生产能力往往比手工包装提高几倍、十几倍甚至几十倍，无疑这将会更好地适应市场化的需要，合理安排劳动力，为社会多创造财富。

由此可见，实现包装机械化和建立现代化包装工业，乃是关系到国家长远规划的一件大事。

1.2 包装机械的主要特点及发展动向包装机械应用于食品、医药、化工及军事等多种行业，具有以下特点：（1）种类繁多由于包装对象、包装工艺的多样化，使包装机械在原理与结构上存在很大差异，即使是完成同样包装功能的机械，也可能具有不同的工作原理和结构。

包装机械设计 课程设计一、课程目标知识目标：1. 让学生理解包装机械设计的基本原理和概念，掌握包装机械的组成部分及各部分功能。

2. 使学生掌握包装机械设计中常用的设计方法和工程制图技巧，能够阅读并分析包装机械图纸。

3. 培养学生对包装机械系统的整体认识，了解不同包装机械在实际生产中的应用和选型。

技能目标：1. 培养学生运用CAD等软件进行包装机械零部件设计的能力，提高学生的实际操作技能。

2. 培养学生运用工程制图知识，绘制包装机械图纸，并进行合理的尺寸标注和工艺分析。

3. 培养学生运用所学知识解决实际包装机械设计问题的能力，提高学生的创新意识和团队协作能力。

情感态度价值观目标：1. 培养学生对包装机械设计学科的兴趣，激发学生的学习热情和探究精神。

2. 培养学生严谨、务实、创新的学习态度，使其具备良好的职业素养。

3. 增强学生的环保意识，使其在设计过程中充分考虑节能、环保和可持续发展。

本课程针对高年级学生，结合课程性质、学生特点和教学要求，将目标分解为具体的学习成果。

课程注重理论与实践相结合，以提高学生的实际操作能力和解决实际问题的能力为主要目标，为学生的未来职业生涯打下坚实基础。

二、教学内容1. 包装机械概述：介绍包装机械的定义、分类、应用领域和发展趋势，结合课本第一章内容，让学生对包装机械行业有全面的认识。

2. 包装机械设计原理：讲解包装机械设计的基本原理、设计方法和设计流程，以课本第二章为基础，使学生掌握包装机械设计的基本知识。

3. 包装机械主要部件及功能：分析包装机械的各个主要部件及其功能，结合课本第三章内容，让学生了解包装机械的组成结构。

4. 包装机械设计制图：教授包装机械设计制图的基本知识，包括图纸绘制、尺寸标注、工艺分析等，依据课本第四章内容，提高学生的制图能力。

5. CAD软件在包装机械设计中的应用：介绍CAD软件在包装机械设计中的应用，结合课本第五章内容，培养学生运用软件进行设计的能力。

“机械设计”西南交通大学峨眉校区机械设计课程设计巧克力糖包装机姓名：*****学号：200*****班级：******四川·峨眉二零一一年四月机械原理设计任务书题目七巧克力糖包装机1 设计题目设计巧克力糖自动包装机。

包装对象为圆台状巧克力糖（图6），包装材料为厚0.008mm 的金色铝箔纸。

包装后外形应美观挺拔，铝箔纸无明显损伤、撕裂和褶皱（图7）。

包装工艺方案为：纸坯型式采用卷筒纸，纸片水平放置，间歇剪切式供纸（图8）。

包装工艺动作为：1.将64mm×64mm铝箔纸覆盖在巧克力糖ф17mm小端正上方；2.使铝箔纸沿糖块锥面强迫成形；3.将余下的铝箔纸分半，先后向ф24mm大端面上褶去，迫使包装纸紧贴巧克力糖。

表9 设计数据表方案号 A B C D E F G H 电动机转速1440 1440 1440 960 960 820 820 780 r/min每分钟包装120 90 60 120 90 90 80 60 糖果数目个/min1.要求设计糖果包装机的间歇剪切供纸机构、铝箔纸锥面成形机构、褶纸机构以及巧克力糖果的送推料机构。

2.整台机器外形尺寸（宽×高）不超过800mm×1000mm。

3.锥面成形机构不论采用平面连杆机构、凸轮机构或者其他常用机构，要求成形动作尽量等速，起动与停顿时冲击小。

2 设计任务1.巧克力糖包装机一般应包括凸轮机构、平面连杆机构、齿轮机构等。

2.设计传动系统并确定其传动比分配。

3.图纸上画出机器的机构运动方案简图和运动循环图。

4.设计平面连杆机构。

并对平面连杆机构进行运动分析，绘制运动线图。

5.设计凸轮机构。

确定运动规律，选择基圆半径，计算凸轮廓线值，校核最大压力角与最小曲率半径。

绘制凸轮机构设计图。

6.设计计算齿轮机构。

7.编写设计计算说明书。

8.学生可进一步完成凸轮的数控加工。

3 设计提示1. 剪纸与供纸动作连续完成。

2.铝箔纸锥面成形机构一般可采用凸轮机构、平面连杆机构等。

前言随着我国轻工业生产的高速发展，产品包装已逐步实现自动化和机械化，随之出现了生产率比一般工作机高得多的自动机械，现在糖果包装机有了很大的发展，我国已能生产多种型号的糖果包装机，大、中型糖果厂已实现了糖果的机械化包装，一些工厂还装备有保温、匀条、成型及包装一体化的糖果生产流水线。

但是，我国糖果包装机械和世界先进水平相比，差距仍然很大，因此，必须加速提高糖果包装机械化的水平。

糖果包装机有一定的优点：1.自动化程度高糖果包装机一般都是自动包装机，其结构复杂，自动化程度高。

它可以使送纸、切纸、抄纸、理糖、裹包及打糖过程自动完成。

2.易于调节糖块的形状、大小及包装纸的性能。

为使糖果包装机能可靠地工作，糖果包装机都有调节系统和一定范围内的无极变速装置。

3.消耗的功率小糖果包装机的包装对象（糖块）的质量小（一般不超过20g），机器的功率主要用于克服摩擦力，所以功率消耗小，一般电动机功率都在2kW一下。

4.卫生要求高糖果包装机必须保证糖果的卫生质量。

直接和糖块接触的构件应符合食品卫生要求，且能迅速地分解和组合，形状简单，便于洗涤。

糖果包装机属于食品类产品包装机，按照包装的形式有折叠式包裹、扭结式包裹两大类。

这种包装机一般采用卷盘式包装材料，在主机上实现包装材料分切、包裹及封口工序。

本设计是在BZ350—I型糖果包装机做深入调查研究基础上，对某些结构进行改进设计，特别是对糖果包装机扭结手的设计，对扭结手实现三种运动的结构做了精心设计，提高了机器自动化程度，使机器操作更加容易，也保证了机构运行稳定性，提高了机器的生产率。

2011年3月毕业设计（论文）原创性声明和使用授权说明原创性声明本人郑重承诺：所呈交的毕业设计（论文），是我个人在指导教师的指导下进行的研究工作及取得的成果。

尽我所知，除文中特别加以标注和致谢的地方外，不包含其他人或组织已经发表或公布过的研究成果，也不包含我为获得及其它教育机构的学位或学历而使用过的材料。
