振荡电路原理及起振的几个条件

简单介绍LC振荡电路的工作原理及特点LC振荡电路，顾名思义就是用电感L和电容C组成的一个选频网络的振荡电路，这个振荡电路用来产生一种高频正弦波信号。

常见的LC振荡电路有好多种，比如变压器反馈式、电感三点式及电容三点式，它们的选频网络一般都采用LC并联谐振回路。

这种振荡电路的辐射功率跟振荡频率的四次方成正比，如果要想让这种电路向外辐射足够大的电磁波的话，就必须提高其振荡频率，而且还必须是电路具备开放的形式。

LC振荡电路之所以有振荡，是因为该电路通过运用电容跟电感的储能特性，使得电磁这两种能量在交替转化，简而言之，由于电能和磁能都有最大和最小值，所以才有了振荡。

当然，这只是一个理想情况，现实中，所有的电子元件都有一些损耗，能量在电容和电感之间转化是会被损耗或者泄露到外部，导致能量不断减小。

所以LC 振荡电路必须要有放大元件，这个放大元件可以是三极管，也可以是集成运放或者其他的东西。

有了这个放大元件，这个不断被消耗的振荡信号就会被反馈放大，从而我们会得到一个幅值跟频率都比较稳定的信号。

开机瞬间产生的电扰动经三极管V组成的放大器放大，然后由LC选频回路从众多的频率中选出谐振频率F0。

并通过线圈L1和L2之间的互感耦合把信号反馈至三极管基极。

设基极的瞬间电压极性为正。

经倒相集电压瞬时极性为负，按变压器同名端的符号可以看出，L2的上端电压极性为负，反馈回基极的电压极性为正，满足相位平衡条件，偏离F0的其它频率的信号因为附加相移而不满足相位平衡条件，只要三极管电流放大系数B和L1与L2的匝数比合适，满足振幅条件，就能产生频率F0的振荡信号。

LC振荡电路物理模型的满足条件①整个电路的电阻R=0(包括线圈、导线)，从能量角度看没有其它形式的能向内能转化，即热损耗为零。

②电感线圈L集中了全部电路的电感，电容器C集中了全部电路的电容，无潜布电容存在。

③LC振荡电路在发生电磁振荡时不向外界空间辐射电磁波，是严格意义上的闭合电路，LC电路内部只发生线圈磁场能与电容器电场能之间的相互转化，即便是电容器内产生的变化电场，线圈内产生的变化磁场也没有按麦克斯韦的电磁场理论激发相应的磁场和电场，向周围空间辐射电磁波。

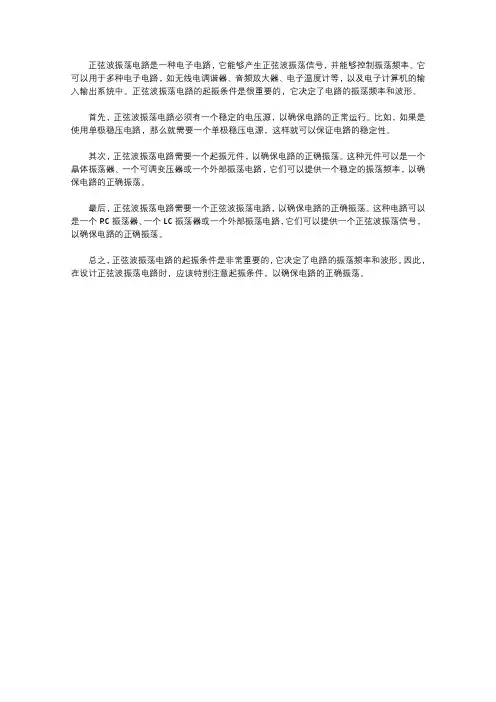

正弦波振荡电路是一种电子电路，它能够产生正弦波振荡信号，并能够控制振荡频率。

它可以用于多种电子电路，如无线电调谐器、音频放大器、电子温度计等，以及电子计算机的输入输出系统中。

正弦波振荡电路的起振条件是很重要的，它决定了电路的振荡频率和波形。

首先，正弦波振荡电路必须有一个稳定的电压源，以确保电路的正常运行。

比如，如果是使用单极稳压电路，那么就需要一个单极稳压电源，这样就可以保证电路的稳定性。

其次，正弦波振荡电路需要一个起振元件，以确保电路的正确振荡。

这种元件可以是一个晶体振荡器、一个可调变压器或一个外部振荡电路，它们可以提供一个稳定的振荡频率，以确保电路的正确振荡。

最后，正弦波振荡电路需要一个正弦波振荡电路，以确保电路的正确振荡。

这种电路可以是一个RC振荡器、一个LC振荡器或一个外部振荡电路，它们可以提供一个正弦波振荡信号，以确保电路的正确振荡。

总之，正弦波振荡电路的起振条件是非常重要的，它决定了电路的振荡频率和波形。

因此，在设计正弦波振荡电路时，应该特别注意起振条件，以确保电路的正确振荡。

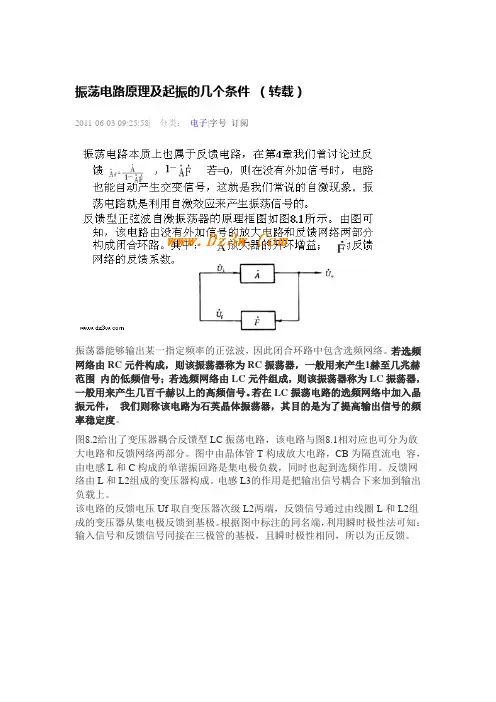

振荡电路原理及起振的几个条件（转载）2011-06-03 09:25:58| 分类：电子|字号订阅振荡器能够输出某一指定频率的正弦波，因此闭合环路中包含选频网络。

若选频网络由RC元件构成，则该振荡器称为RC振荡器，一般用来产生1赫至几兆赫范围内的低频信号；若选频网络由LC元件组成，则该振荡器称为LC振荡器，一般用来产生几百千赫以上的高频信号。

若在LC振荡电路的选频网络中加入晶振元件，我们则称该电路为石英晶体振荡器，其目的是为了提高输出信号的频率稳定度。

图8.2给出了变压器耦合反馈型LC振荡电路，该电路与图8.1相对应也可分为放大电路和反馈网络两部分。

图中由晶体管T构成放大电路，CB为隔直流电容，由电感L和C构成的单谐振回路是集电极负载，同时也起到选频作用。

反馈网络由L和L2组成的变压器构成。

电感L3的作用是把输出信号耦合下来加到输出负载上。

该电路的反馈电压Uf取自变压器次级L2两端，反馈信号通过由线圈L和L2组成的变压器从集电极反馈到基极。

根据图中标注的同名端，利用瞬时极性法可知：输入信号和反馈信号同接在三极管的基极，且瞬时极性相同，所以为正反馈。

该电路的工作过程：当振荡电路接通电源时，电路中不可避免地存在种扰动。

这种扰动是不规则性的，它包含着很宽的频率成分。

其中绝大部分信号频率与选频网络LC频率不同，仅有某一种信号频率与选频网络LC频率相同。

与选频网络LC频率不同的信号，也就是不符合振荡条件的频率分量迅速衰减直至消失，只有符合振荡条件的频率成分才能通过LC选频网络，通过放大、选频和反馈的多次循环，振荡电压就逐渐增长起来了。

如图8.3中“起振”部分所示，电路产生了增幅振荡。

这就是振荡电路的起振概念。

这里要强调说明的是，我们所讨论的振荡电路不需要外加输入信号，便能自行产生输出信号，但实质上该电路还是有“输入信号”的，该“输入信号”就是接通电源产生的多频率扰动信号中的某一个，而这个信号的频率必须与振荡频率一致。

lc振荡电路起振条件
摘要：
一、LC 振荡电路概述
1.LC 振荡电路的组成
2.LC 振荡电路的工作原理
二、LC 振荡电路的起振条件
1.电容和电感的大小
2.电路中的交流电源
3.反馈电路的作用
三、LC 振荡电路的应用
1.通信系统中的振荡器
2.无线电广播发射机
3.电子计时器
正文：
LC 振荡电路是一种基于电感和电容的振荡电路，它由电感、电容和交流电源组成。

在电路中，电容和电感的大小对于起振有着重要的影响。

当电容和电感的大小满足一定条件时，电路中的电场和磁场能够形成正反馈，使得电路产生振荡。

在LC 振荡电路中，交流电源为电路提供能量，而反馈电路则起着调节和稳定电路频率的作用。

当电路中的电容和电感发生变化时，反馈电路能够自动调整电路的参数，使得电路的振荡频率保持稳定。

LC 振荡电路在通信系统、无线电广播发射机和电子计时器等领域有着广泛的应用。

在通信系统中，LC 振荡电路被用作信号发生器，产生稳定的信号用于传输。

在无线电广播发射机中，LC 振荡电路则被用于产生高频信号，以便将音频信号调制到高频信号中进行发射。

在电子计时器中，LC 振荡电路则被用于产生稳定的计时信号，用于计时和测量时间。

总的来说，LC 振荡电路是一种重要的振荡电路，它的工作原理简单，但应用广泛。

lc振荡电路分析_lc振荡电路工作原理及特点分析LC振荡电路，是指用电感L、电容C组成选频网络的振荡电路，用于产生高频正弦波信号，常见的LC正弦波振荡电路有变压器反馈式LC振荡电路、电感三点式LC 振荡电路和电容三点式LC振荡电路。

LC振荡电路的辐射功率是和振荡频率的四次方成正比的，要让LC振荡电路向外辐射足够强的电磁波，必须提高振荡频率，并且使电路具有开放的形式。

LC振荡电路运用了电容跟电感的储能特性，让电磁两种能量交替转化，也就是说电能跟磁能都会有一个最大最小值，也就有了振荡。

不过这只是理想情况，实际上所有电子元件都会有损耗，能量在电容跟电感之间互相转化的过程中要么被损耗，要么泄漏出外部，能量会不断减小，所以实际上的LC振荡电路都需要一个放大元件，要么是三极管，要么是集成运放等数电LC，利用这个放大元件，通过各种信号反馈方法使得这个不断被消耗的振荡信号被反馈放大，从而最终输出一个幅值跟频率比较稳定的信号。

频率计算公式为f=1/［2（LC）］，其中f为频率，单位为赫兹（Hz）；L为电感，单位为亨利（H）；C为电容，单位为法拉（F）。

lc振荡电路工作原理及特点分析LC电磁振荡过程涉及的物理量较多，且各个物理量变化也比较复杂。

实际分析过程中，如果注意到电场量（电场能、电压、电场强度）和磁场量（磁场能、电流强度、磁感应强度）的异步变化，电场量、磁场量各自的同步变化，充分利用包含电场能、磁场能在内的能量守恒，由能量变化辐射其他物理变化，就可快速地弄清各物理量的变化情况，判断电路所处的状态。

LC振荡电路运用了电容跟电感的储能特性，让电磁两种能量交替转化，也就是说电能跟磁能都会有一个最大最小值，也就有了振荡。

由于所有电子元件都会有损耗，能量在电容跟电感之间互相转化的过程中要么被损耗，所以实际上的LC振荡电路都需要一个放大元。

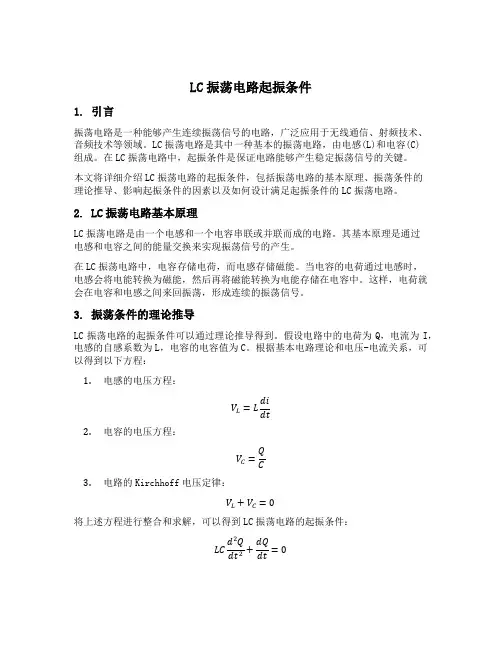

LC振荡电路起振条件1. 引言振荡电路是一种能够产生连续振荡信号的电路，广泛应用于无线通信、射频技术、音频技术等领域。

LC振荡电路是其中一种基本的振荡电路，由电感(L)和电容(C)组成。

在LC振荡电路中，起振条件是保证电路能够产生稳定振荡信号的关键。

本文将详细介绍LC振荡电路的起振条件，包括振荡电路的基本原理、振荡条件的理论推导、影响起振条件的因素以及如何设计满足起振条件的LC振荡电路。

2. LC振荡电路基本原理LC振荡电路是由一个电感和一个电容串联或并联而成的电路。

其基本原理是通过电感和电容之间的能量交换来实现振荡信号的产生。

在LC振荡电路中，电容存储电荷，而电感存储磁能。

当电容的电荷通过电感时，电感会将电能转换为磁能，然后再将磁能转换为电能存储在电容中。

这样，电荷就会在电容和电感之间来回振荡，形成连续的振荡信号。

3. 振荡条件的理论推导LC振荡电路的起振条件可以通过理论推导得到。

假设电路中的电荷为Q，电流为I，电感的自感系数为L，电容的电容值为C。

根据基本电路理论和电压-电流关系，可以得到以下方程：1.电感的电压方程：V L=L di dt2.电容的电压方程：V C=Q C3.电路的Kirchhoff电压定律：V L+V C=0将上述方程进行整合和求解，可以得到LC振荡电路的起振条件：LC d2Qdt2+dQdt=0上述方程是一个二阶常微分方程，其解为振荡信号。

根据振荡信号的特性，可以得到起振条件：LC>0这意味着LC振荡电路的电感和电容的乘积必须大于零，才能满足起振条件。

4. 影响起振条件的因素LC振荡电路的起振条件受到多种因素的影响，包括电感和电容的数值、电源电压、电路的阻尼等。

1.电感和电容的数值： LC振荡电路的起振条件要求电感和电容的乘积大于零。

因此，当电感和电容的数值较小或过小，可能无法满足起振条件。

2.电源电压： LC振荡电路的起振条件还受到电源电压的影响。

当电源电压过低时，可能无法提供足够的能量来启动振荡过程，从而无法满足起振条件。

正弦波振荡电路的起振条件和平衡条件
正弦波振荡电路的起振条件和平衡条件如下：
起振条件：AF＞1 φa＋φf＝2nπ(2) 平衡后满足平衡条件：AF＝1 φa＋φf＝2nπ160、RC正弦波振荡器的结构特点是什么？
根据以上参考文章，可以得出结论：
正弦波振荡电路的起振条件是指当输入电压等于放大器输出电压时，电路必须满足平衡条件。

此时，振荡器进入稳态振荡状态。

要使振荡器开始工作并达到平衡状态，需要满足以下条件：
1. 起振时满足起震条件：AF＞1 φa＋φf＝2nπ(2) 平衡后满足平衡条件：AF＝1 φa＋φf＝2nπ。

其中，A是放大倍数，F是反馈系数，φa是放大器相移，φf是反馈回路相移，n是正整数。

关于“RC正弦波振荡器的结构特点”，可以参考文中所述“结构特点是指与通用运算放大器类似的几个组成部分”，并结合文中附图做进一步的说明和解释。

如有需要可以查询资料进一步获取详细信息。

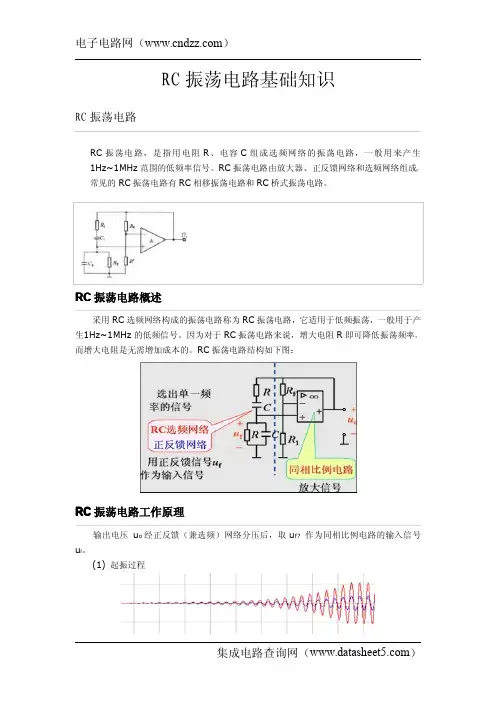

RC振荡电路基础知识RC振荡电路RC振荡电路，是指用电阻R、电容C组成选频网络的振荡电路，一般用来产生1Hz~1MHz范围的低频率信号。

RC振荡电路由放大器、正反馈网络和选频网络组成，常见的RC振荡电路有RC相移振荡电路和RC桥式振荡电路。

RC振荡电路概述采用RC选频网络构成的振荡电路称为RC振荡电路，它适用于低频振荡，一般用于产生1Hz~1MHz的低频信号。

因为对于RC振荡电路来说，增大电阻R即可降低振荡频率，而增大电阻是无需增加成本的。

RC振荡电路结构如下图：RC振荡电路工作原理输出电压u o经正反馈（兼选频）网络分压后，取u f?作为同相比例电路的输入信号u i。

(1)起振过程(2)稳定振荡(3)振荡频率振荡频率由相位平衡条件决定。

φA=0，仅在f0处φF=0满足相位平衡条件，所以振荡频率f0=1/2πRC。

改变R、C可改变振荡频率RC振荡电路的振荡频率一般在200KHz以下。

振荡频率的调整（4）起振及稳定振荡的条件考虑到起振条件AuF>1,一般应选取RF略大2R1。

如果这个比值取得过大，会引起振荡波形严重失真。

由运放构成的RC串并联正弦波振荡电路不是靠运放内部的晶体管进入非线性区稳幅，而是通过在外部引入负反馈来达到稳幅的目的。

RC振荡电路的作用RC振荡电路用途很广，比如当振捣器时就用作产生波形输出，比如正弦波，三角波等；再把R、C的参数设计好，就可以产生带宽很窄的脉冲波形了；另外RC电路同集成运放联用还用作滤波器LPF/HPF、微分器、积分器等。

常用LC振荡电路产生的正弦波频率较高，若要产生频率较低的正弦振荡，势必要求振荡回路要有较大的电感和电容，这样不但元件体积大、笨重、安装不便，而且制造困难、成本高。

因此，200kHz以下的正弦振荡电路，一般采用振荡频率较低的RC振荡电路。

不同RC振荡电路比较1.RC相移振荡电路图（a）是RC相移振荡电路。

电路中的3节RC网络同时起到选频和正反馈的作用。

LC 正弦波振荡电路详解LC 正弦波振荡电路与RC 桥式正弦波振荡电路的组成原则在本 质上是相同的，只是选频网络采用 LC 电路。

在LC 振荡电路中，当 f=f o时，放大电路的放大倍数数值最大，而其余频率的信号均被衰减 到零；引入正反馈后，使反馈电压作为放大电路的输入电压，以维持 输出电压，从而形成正弦波振荡。

由于 LC 正弦波振荡电路的振荡频 率较高，所以放大电路多采用分立元件电路。

一、LC 谐振回路的频率特性LC 正弦波振荡电路中的选频网络采用 LC 并联网络，如图所示。

图(a)为理想电路，无损耗，谐振频率为_ 1一「」(推导过程如下)公式推导过程:电路导纳为耳+J aC —-_；~~—令式中虚部为零，就可求出谐振角频率 -1 TZc式中Q 为品质因数1+—当 Q>>1 时，，所以谐振频率托対2开顶将上式代入「十，得出当f=fo 时，电抗当Q>>1时，已“Qi ，代入「I ：「「，整理可得 必卜侬八Q 血x - ]在信号频率较低时，电容的容抗（"「」） 很大，网络呈感性；在信号频率较高 时，电感的 感抗（X - 很大，网络呈容性；只有当f=fo 时， 网络才呈纯阻性，且阻抗最大。

这时电路产生电 流谐振，电容的电场能转换成磁场能，而电感的 磁场能又转换成电场能，两种能量相互转换。

实际的LC 并联网络总是有损耗的，各种损耗等 效成电阻R ,如图（b ）所示。

电路的导纳为y =亦+—5—R+回路的品质因数'公式推导过程:电路导纳为y+J 曲 ---;_—aL 沪+宓『 令式中虚部为零，就可求出谐振角频率1 11J+1 1式中Q 为品质因数Q^-J-“ R\C爼》理想伪况下陆网第 LC 并联网络（推导过程如下）?=亦+—-—R + j^L_ R，+0厶）R⑹萼慮匝路损耗时]LC 并联网络当Q>>1时，—厂，所以谐振频率Q旦将上式代入’丨，得出当f=f o时，电抗当Q>>1时，r *】，代入 ' ',；'.::，整理可得忆卜。

振荡电路的工作原理一般振荡电路由放大电路、正反馈网络、选频网络和稳幅电路四部分组成，如图6 - 29所示。

放大电路是满足幅度平衡条件必不可少的，因为振荡过程中，必然会有能量损耗，导致振荡衰减。

通过放大电路，可以控制电源不断地向振荡系统提供能量，以维持等幅振荡，所以放大电路实质上是一个换能器，它起补充能量损耗的作用。

正反馈网络是满足相位平衡条件必不可少的，它将放大电路输出电量的一部分或全部返送到输入端，完成自激任务，实质上，它起能量控制作用。

选频网络的作用是使通过正反馈网络的反馈信号中，只有所选定的信号才能使电路满足自激振荡条件，对于其他频率的信号，由于不能满足自激振荡条件，从而受到抑制，其目的在于使电路产生单一频率的正弦波信号。

选频网络若由R、C元件组成，称RC正弦波振荡电路；若由L、C元件组成，则称LC 正弦波振荡电路；若用石英晶体组成，则称石英晶体振荡电路。

稳幅电路的作用是稳定振荡信号的振幅，它可以采用热敏元件或其他限幅电路，也可以利用放大电路自身元件的非线性来完成。

为了更好地获得稳定的等幅振荡，有时还需引入负反馈网络。

在分析振荡电路的工作原理时先检查电路是否具有放大电路、反馈网络、选频网络和稳幅环节，再检查放大电路的静态工作点是否能保证放大电路正常工作，然后分析电路是否满足自激振荡条件，即相位平衡条件与振幅平衡条件。

振荡电路的振荡条件包括平衡条件和起振条件两部分。

振荡电路的平衡条件就是振荡电路维持等幅振荡的条件。

振荡电路的平衡条件包括幅度平衡条件和相位平衡条件两部分。

从图6 -29可以看出，振荡电路乏所以能够在没有外加输入交流信号的情况下就有输出信号，是因为它用自身的正反馈信号作为输入信号了。

所以，为了使振荡电路维持等幅振荡，必须使它的反馈信号Vf的幅度和相位与它的净输入信号Vid相同。

振荡电路的幅度平衡条件是AF =1；振荡电路的相位平衡条件是cpA +(pf=+2n,7r(n=0，l，2，3--)。

高手解读振荡电路和振荡条件及常用振荡器要外加信号就能自动地把直流电能转换成具有一定振幅和一定频率的交流信号的电路就称为振荡电路或振荡器。

这种现象也叫做自激振荡。

或者说，能够产生交流信号的电路就叫做振荡电路。

振荡器能不能振荡起来并维持稳定的输出是由以下两个条件决定的；一个是反馈电压u f 和输入电压U i 要相等，这是振幅平衡条件。

二是u f 和u i 必须相位相同，这是相位平衡条件，也就是说必须保证是正反馈。

一般情况下，振幅平衡条件往往容易做到，所以在判断一个振荡电路能否振荡，主要是看它的相位平衡条件是否成立。

振荡器按振荡频率的高低可分成超低频（20 赫以下）、低频（20 赫～200 千赫）、高频（200 千赫～30 兆赫）和超高频（10 兆赫～350 兆赫）等几种。

按振荡波形可分成正弦波振荡和非正弦波振荡两类。

正弦波振荡器按照选频网络所用的元件可以分成LC 振荡器、RC 振荡器和石英晶体振荡器三种。

石英晶体振荡器有很高的频率稳定度，只在要求很高的场合使用。

在一般家用电器中，大量使用着各种L C 振荡器和RC 振荡器。

LC 振荡器LC 振荡器的选频网络是LC 谐振电路。

它们的振荡频率都比较高，常见电路有3 种。

（1 ）变压器反馈LC 振荡电路图 1 （ a ）是变压器反馈LC 振荡电路。

晶体管VT 是共发射极放大器。

变压器T 的初级是起选频作用的LC 谐振电路，变压器T 的次级向放大器输入提供正反馈信号。

接通电源时，LC 回路中出现微弱的瞬变电流，但是只有频率和回路谐振频率 f 0 相同的电流才能在回路两端产生较高的电压，这个电压通过变压器初次级L1 、L2 的耦合又送回到晶体管V 的基极。

从图 1 （ b ）看到，只要接法没有错误，这个反馈信号电压是和输入信号电压相位相同的，也就是说，它是正反馈。

因此电路的振荡迅速加强并最后稳定下来。

变压器反馈LC 振荡电路的特点是：频率范围宽、容易起振，但频率稳定度不高。

电路起振的幅值条件
# 电路起振的幅值条件
## 一、起振的电路条件
1.电路结构必须有振荡器，一般有以下几种：
（1）同相振荡器，其有一个或多个放大器；
（2）三极管振荡器，其有一个或多个三极管；
（3）混合振荡器，其有一个或多个放大器和一个或多个三极管；
2.电路必须具备起振条件，一般有以下几种：
（1）负反馈：具有足够的增益，以产生负反馈，促使电路建立振荡；
（2）耦合结构：如果一个振荡器具有旁路结构，通过耦合反馈结构，可以建立振荡；
（3）失反馈结构：实践中经常出现，像电路的两端电压被放大而致发振。

## 二、起振的幅值条件
1.动态幅值条件：
（1）若激励元件输出的动态电压为Vp，则起振的电路应具有最小负反馈增益A＝Vp/Vb，其中Vb为激励元件输出的静态电压；
（2）若振荡器具有自由振荡状态，则最小负反馈增益A＝Vp/Vf，其中Vf为振荡器自激结构中的电压值；
2.静态幅值条件：
（1）电路静态状态下，振荡器输出电压应不小于激励元件输入
电压的1/2；
（2）电路静态状态下，起振电路的最小负反馈增益A＞Vf/Vb，其中Vb为激励元件输入的静态电压，Vf为振荡器输出的静态电压；
（3）电路静态状态下，静态增益Ks＞1/A，其中Ks为起振电路的静态增益；
（4）电路静态状态下，起振电路的输入电阻要小于起振电路的输出电阻。

lc振荡电路起振条件
摘要：
1.LC 振荡电路的概念及其基本组成部分
2.LC 振荡电路起振的条件
3.LC 振荡电路的起振原理
4.LC 振荡电路的应用领域
5.LC 振荡电路的调试方法
正文：
LC 振荡电路是一种常见的振荡电路，其基本组成部分包括一个电感（L）和一个电容（C）。

当电感和电容结合在一起时，可以产生振荡信号。

这种电路可以用于许多应用，如无线通信、广播电视、计时器等。

LC 振荡电路起振的条件是电路中的电容和电感能够产生正反馈。

这种正反馈是指电路中的电容和电感在充电和放电过程中产生的电压和电流之间的相互作用。

具体来说，当电容开始放电时，电感中的电流会增加，这会导致电容充电速度加快。

这种相互作用会不断增强，直到电路产生稳定的振荡信号。

LC 振荡电路的起振原理主要涉及到电容的充放电过程和电感的自感电势。

当电容开始放电时，电感中的电流会增加，这会产生自感电势，使得电容充电速度加快。

这种过程会持续进行，直到电路达到一个稳定的状态，产生振荡信号。

LC 振荡电路广泛应用于许多领域，如通信、广播电视、计时器等。

例如，在无线通信中，LC 振荡电路可以用于产生载波信号，以便将信息传输到接收器。

在广播电视中，LC 振荡电路可以用于产生音频和视频信号的载波。

在计时器中，LC 振荡电路可以用于产生精确的时间信号。

LC 振荡电路的调试方法主要包括调整电容和电感的值，以达到所需的振荡频率。

此外，还需要检查电路中的连接和元件，确保其正常工作。

振荡电路的起振条件
振荡电路的起振条件包括以下几个方面：
1. 增益条件：振荡电路必须具有高增益，即信号在电路中的放大倍数大于1，以保持信号的正反馈。

2. 正反馈条件：振荡电路中的反馈回路必须是正反馈，即输出信号经过反馈回路后与输入信号相位相同并且幅度增加。

3. 相位条件：振荡电路在某一频率下，相位移满足360度的整数倍，以使得反馈回路中的信号与输入信号保持相位一致。

4. 频率选择条件：振荡电路必须选择适当的频率，即电路具有固定的共振频率，使得在该频率下，电路的增益满足放大条件。

5. 振荡启动条件：振荡电路必须经过启动过程，即在初始状态下没有任何输入信号时，通过某种方式引入噪声或激励来启动振荡。

振荡电路起振原理振荡电路是一种能够产生连续变化的交流信号的电路。

在电子学中，振荡电路被广泛应用于频率标准、时钟、通信、无线电、音频等诸多领域。

振荡电路的核心是振荡器，振荡器是一种能够在没有外部输入的情况下产生稳定的交流信号的电路。

振荡电路的起振原理是指在一个振荡器中，信号能够不断地产生并维持振荡的过程。

这个过程主要跟振荡器电路的能量积累、正反馈和衰减有关。

振荡器有三个主要组成部分：放大器、反馈网络和滤波器。

放大器的作用是将输入信号放大；反馈网络的作用是将输出信号反馈到放大器中；滤波器的作用是控制振荡器的频率。

当振荡器开始运行时，放大器会将信号放大，然后经过反馈网络反馈回放大器。

反馈信号的存在能够使放大器输出信号的相位与输入信号相反，产生反相的效果。

这种反相效应可以看作是对输入信号的“自我激励”，产生正反馈。

正反馈让振荡器中的能量不断积累，并且这种积累态势会越来越强。

振荡器中的能量始终会受到阻尼、衰减的影响。

振荡器必须能够克服衰减的影响，才能始终稳定地产生振荡信号。

为了控制振荡器的频率，通常会向振荡器中加入滤波器。

这样振荡器就像是一个封闭的系统，只能在一定频率范围内振荡。

当振荡器的输出信号的频率受到滤波器的控制，就可以产生比较稳定的频率信号。

振荡电路的性能与其起振原理息息相关。

在实际应用中，为了保证振荡器能够长时间稳定地工作，需要综合考虑放大器的增益、反馈网络的稳定性、滤波器的精度等多方面因素。

振荡器是振荡电路的核心，而不同类型的振荡器在起振原理上也略有不同。

以下将介绍几种常见的振荡器类型及其起振原理。

1. 基本型电容耦合振荡器基本型电容耦合振荡器是一种基础的振荡器电路，通常由放大器、反馈网络和LC滤波器构成，其起振原理与上述相同。

当振荡器开始工作时，能够产生高频正弦信号输出。

这种振荡器通常应用于高频和射频电路中。

2. C-R相移型振荡器C-R相移型振荡器是一种常见的低频振荡器，主要用于电视、广播等领域。
