面板堆石坝

面板堆石坝垫层料生产工艺流程
答案：
面板堆石坝垫层料的生产工艺流程主要包括垫层料制备方案设计和加工施工方案，以及垫层料的制备和质量控制。

垫层料制备方案设计：在施工之前，工程技术部会根据施工组织设计，编制垫层料制备系统方案设计和加工（生产）施工方案。

这包括提出详细的轧制程序、工艺及相应的机械设备等。

设计方案经过监理工程师审定后，进行生产性试验，试验成果经发包人审批后实施。

垫层料的制备：垫层料和小区料要求采用质地坚硬的岩石，通过机械轧制、筛分、混合制成。

这个过程需要确保垫层料的级配设计满足工程要求，以保证坝体的稳定性和安全性。

质量控制：在洪家渡电站面板堆石坝施工中，垫层料的生产及质量控制是一个重要环节。

垫层料分为ⅡA垫层料（最大粒径100mm）和ⅡB垫层料（最大粒径40mm）。

ⅡB垫层料主要在坝上垫层料与趾板相交的不易碾压密实的部位使用，用量较少。

其生产工艺和控制方法与ⅡA垫层料基本相同，因此本文主要介绍ⅡA垫层料的生产、质量控制情况。

综上所述，面板堆石坝垫层料的生产工艺流程涉及方案设计、垫层料的制备以及质量控制等多个环节，确保了坝体的稳定性和安全性，同时也保证了工程的质量和效率。

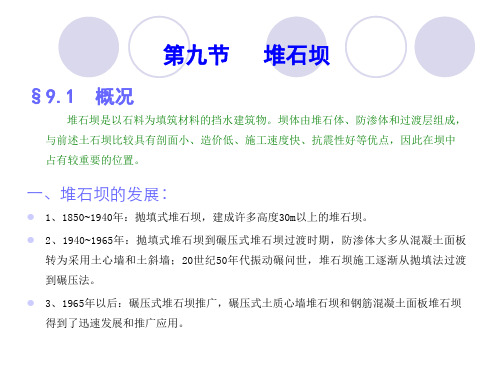

面板堆石坝前言混凝土面板堆石坝是堆石坝的一种型式。

堆石坝是以堆石作为其结构主体，分心墙防渗及面层防渗。

砾石性质与堆石相似，一般将心墙砾石规划为土坝，混凝土面板砾石坝划为面板堆石坝。

面层防渗堆石坝以混凝土面板坝为主，其他还有木料、浆砌块石、喷混凝土、沥青和钢面板等堆石坝。

心墙堆石坝以土墙堆石坝为主，其他还有混凝土、木料、钢板和沥青心墙等堆石坝。

最早的堆石坝，学术界一般认为发生在加利福尼亚淘金热时期（18世纪60-70年代），在加利福尼亚东部内华达花岗岩块状山脉地区。

那时矿工需要修建水库及积蓄融化的雪水供淘金之需。

可以利用的当地材料只有坚硬岩石，山麓堆积的岩块和茂密的森林，加上矿工熟知钻爆技术，于是产生了木面板防渗的框笼填石堆石坝。

灌溉公司和发电公司以后接管了这写坝，并利用抛填堆石加高与木面板防渗。

1910年前抛填堆石坝均采用木面板防渗，最大坝高达30m，坝坡采用1：0.5-1：1.0，其上游坝面采用干砌石抵挡施工时抛填石的滚落。

这说明抛填堆石坝的内摩擦角远大于其天然休止角、低围压时具有很高的抗剪强度。

由于施工机械的发展，为了节省费用及加快施工进度，1910年开始采用堆石的天然休止角（相当于坡度1：1.3-1：1.4）修建抛填堆石坝，并采用混凝土面板防渗。

学术界一般将面板堆石坝分为三个时期：早期约为1850-1940年，过渡期为1940-1970年，现代期为1970年以后。

此外，面板堆石坝一般由三个部分组成，即防渗面板、防渗接地结构、堆石坝体。

防渗面板是面板堆石坝的防渗部件，面板通过周边缝与防渗接地结构连接，面板是堆石坝体的防渗部件。

防渗接地结构主要控制通过地基及两岸坝基的渗流，减小漏水量，使漏水得到安全排泄。

堆石坝体则是面板的支撑结构，也是面板的基础，并且要安全排泄通过面板及其接缝的漏水。

本综述主要介绍面板堆石坝的历史背景、有关概念以及综述的范围，扼要说明混凝土面板堆石坝的现状和发展方向，概括混凝土面板堆石坝的一些常用设计方法，探讨学术界存在的一些争论焦点和存在的关键技术问题。

混凝土面板堆石坝面板砼及接缝止水专项施工方案一、前言混凝土面板堆石坝在水利工程中起到重要的防洪和防渗作用。

为了确保坝体结构的牢固性和防渗性能，专门的施工方案是必不可少的。

本文将详细介绍混凝土面板堆石坝面板砼及接缝止水的专项施工方案，以保障工程的质量和安全。

二、施工材料准备1.砼原材料准备：根据设计要求配制高质量的砼，包括水泥、砂、骨料等；2.面板材料准备：选用高强度、耐久性好的混凝土面板；3.止水材料准备：选用优质的止水材料，确保接缝处的密封性；4.其他辅助材料：如脱模剂、加固钢筋等。

三、施工步骤1.砼浇筑：按照设计要求和施工图纸进行砼浇筑，确保砼质量符合要求；2.面板安装：将面板按照设计图纸预埋或固定在坝体上；3.接缝处理：在面板之间的接缝处进行止水处理，确保接缝处的密封性；4.质量检查：对砼和面板进行质量检查，保证施工质量；5.验收：完成砼浇筑、面板安装和接缝处理后，进行验收，合格后方可进入下一步工序。

四、施工注意事项1.施工环境：保持施工现场干净整洁，确保施工质量；2.砼浇筑：严格按照设计要求进行砼浇筑，避免砼的裂缝产生；3.面板安装：精确安装面板，保证均匀受力，增强结构的稳定性；4.接缝处理：接缝处的止水处理要细致，确保无渗漏；5.施工期限：按照施工计划进行施工，确保工期的顺利进行。

五、总结混凝土面板堆石坝面板砼及接缝止水的专项施工方案是保障工程质量和安全的关键步骤。

通过严格按照施工方案进行施工，可有效提高工程的抗洪和防渗能力，确保水利工程的稳定运行和安全性。

在实际施工中，施工人员需要加强沟通，认真执行每个施工步骤，以确保施工质量和安全。

混凝土面板堆石坝施工一、混凝土面板堆石坝分区混凝土面板坝的防渗系统由基础防渗工程、趾板、面板组成，其特点是堆石坝体能直接挡水或过水，简化了施工导流与度汛，枢纽布置紧凑，能充分利用当地材料。

面板坝可以分期施工，便于机械化施工，施工受气候条件的影响较小。

面板堆石坝上游面有薄层面板，面板可以是刚性钢筋混凝土的，也可以是柔性沥青混凝土的。

坝身主要是堆石结构，良好的堆石材料可尽量减少堆石体的变形，为面板正常工作创造条件，是坝体安全运行的基础。

坝体部位不同，受力状况不同，对填筑材料的要求也不同，所以应对坝体进行分区（图4-16）。

面板下垫层区的主要作用在于为面板提供平整、密实的基础，将面板承受的水压力均匀传递给主堆石体。

过渡区位于垫层区与主堆石区之间，其主要作用是保护垫层区在高水头作用下不致破坏，其粒径、级配要求符合垫层料与主堆石料间的反滤要求。

主堆石区是坝体维持稳定的主体，其石质好坏、密度、沉降量大小，直接影响面板的安危。

次堆石区起保护主堆石体及下游边坡稳定的作用，要求采用较大石料填筑，由于该区的沉降变形对面板已影响甚微，故对石质及密度要求有所放宽，但150m以上高坝不宜降低。

图4-16 混凝土面板堆石坝的坝体分区剖面图一般面板坝的施工程序：岸坡坝基开挖清理→趾板基础及坝基开挖→趾板混凝土浇筑→基础灌浆→分期分块填筑主堆石料。

垫层料必须与部分主堆石料平起上升，填至分期高度时用滑模浇筑面板，同时填筑下期坝体，再浇混凝土面板，直到坝顶。

堆石坝填筑的施工设备、工艺和压实参数的确定，和常规土石坝非黏性土料施工没有本质区别。

二、填筑施工方案制定堆石坝施工前要进行坝体填筑方案规划，主要内容如下：（1）根据合同要求的总工期目标、导流度汛方式及其设计标准确定施工分期方案、施工进度及施工方法。

（2）根据施工分期方案确定各阶段的坝体填筑断面及各坝区料的工程量。

（3）确定填筑料的来源，选定填筑料的生产、加工及运输方式。

（4）根据施工进度各阶段坝体填筑的起止时间，计算施工强度。

黄河公伯峡水电站混凝土面板堆石坝工程特点混凝土面板堆石坝是当今水电站建设中较为常见的一种类型，其结构简单、造价低廉、适用范围广泛。

黄河公伯峡水电站混凝土面板堆石坝工程作为一项大型水电工程，具有一些独特的特点。

工程概况黄河公伯峡水电站混凝土面板堆石坝工程位于陕西榆林市神木县，总装机容量为2.4万千瓦。

坝址位于公河主干道上，地理坐标为北纬38°26.7′，东经109°32.3′处，是黄河上游较为重要的水电站之一。

坝型结构混凝土面板堆石坝由混凝土面板和坝体两部分组成。

坝体是通过在原有的石基础上，以逐层码石的方式逐渐堆积而成的，一般采用大小石块配合固定石条形成规则的结构。

混凝土面板位于坝体上方，起到封闭坝体，控制坝体渗漏和防止冲蚀的作用。

黄河公伯峡水电站混凝土面板堆石坝工程采用的是直坝式结构，即拱形面板呈直线形状，两端端拱处为水锤迎击转移区，需要进行特殊处理。

坝顶标高为918.00米，坝长190.00米，最大坝高61.50米，坝顶宽7.55米。

施工难点混凝土面板堆石坝工程中涉及到了很多施工难点，而黄河公伯峡水电站混凝土面板堆石坝工程的一些特点也给施工带来了较大的困难。

坝体建设混凝土面板堆石坝的坝体一般都是采用人工堆筑的方式逐层码石而成，而黄河公伯峡水电站混凝土面板堆石坝的大坝体积比较大，时间长，要求码石牢固，石块大小规格应当合理，以确保整个坝体的安全性和稳定性。

混凝土面板建设混凝土面板是混凝土面板堆石坝工程中重要的部分，对于下游水体的渗漏控制、坝体防冲能力提升、坝体稳定性等方面均有很大的作用。

在黄河公伯峡水电站混凝土面板堆石坝工程中，由于面板呈直线形状，且长达190.00米，施工难度巨大，需要大量的人力、物力、财力投入。

桥隧建设黄河公伯峡水电站混凝土面板堆石坝工程的附属设施也需要进行建设，桥隧是其中重要的一部分。

由于深入峡谷中，路线曲折陡峭，地质条件复杂，桥隧的建设给施工带来了巨大的困难。
