高压配电柜介绍及综合保护(特选材料)

互感器的分类
• 互感器包括电压互感器和电流互感器
• 电压互感器是一种电压变换装置，有电压变换和 隔离两重作用，它将高压回路或低压回路的高电 压转变为低电压（一般为100V），供给仪表和继 电保护装置实现测量、计量、保护等作用。
• 电流互感器是一种电流变换装置，有电流变换和 隔离两重作用，它将高压回路或低压回路的大电 流转变为低压小电流（一般为5A），供给仪表和 继电保护装置实现测量、计量、保护等作用。
避雷器的分类
• 1)间隙类————开放式间隙、密闭式间隙 • 2)放电管类———开放式放电管密封式放电
管 • 3)压敏电阻类——单片、多片 • 4)抑制二极管类 • 5)压敏电阻/气体放电管组合类----简单组合、
复杂组合 • 6)碳化硅类
氧化锌避雷器七大特性
• 一、氧化锌避雷器的通流能力大 • 二、氧化锌避雷器的保护特性优异 • 三、氧化锌避雷器的密封性能良好 • 四、氧化锌避雷器的机械性能 • 五、氧化锌避雷器的良好的解污秽性能 • 六、氧化锌避雷器的高运行可靠性 • 七、工频耐受能力
电流互感器和电压互感器保护
• 1、对保护用电流互感器，准确级以该准确级在额定准确 限值一次电流下的最大允许复合误差的百分数标称，其后 标以字母“P”表示保护，保护用电流互感器的标准准确 级为5P和10P。例：5P10，后面的10表示其准确限值系 数。（相似于老标准的10%倍数）
• 2、电压互感器接地保护用的绕组以往称为“零序电压 线圈”，其准确级标注为3B和6B。3和6表示误差限值，B 表示保护。保护用电压互感器的准确级，以该准确级在 5%额定电压到额定电压因数相对应的电压范围内最大允 许电压误差的百分数标称，其后标以字母P，保护用电压 互感器的标准准确级为3P和6P。

高压低压配电柜的内部结构及功能介绍高压低压配电柜是电力系统中重要的组成部分，用于接收高压电源，分配和控制电能的流向，确保电力供应的正常运行。

本文将介绍高压低压配电柜的内部结构以及各个部分的功能。

一、高压低压配电柜内部结构1. 外壳：高压低压配电柜的外壳通常由金属材料制成，具有良好的绝缘和防护性能。

外壳能有效防止外界环境对内部电气设备的侵害，保证人员和设备的安全。

2. 隔离装置：高压低压配电柜内部设置隔离装置，用于隔离高压电源和其他低压设备之间的电气连接，以确保高压与低压之间的安全隔离。

3. 过电压保护装置：过电压是电力系统中常见的故障之一。

高压低压配电柜内部配备过电压保护装置，如避雷器和过压继电器，能够监测和保护电气设备免受过电压的侵害。

4. 输电线路：高压低压配电柜内设置输电线路，用于从高压电源引入电能并分配到各个低压设备。

输电线路采用优质的电缆或者导线，能够承载高电压电流的传输。

5. 断路器：高压低压配电柜内部设有断路器，用于接通或切断电路，以实现对电力系统的控制和保护。

断路器具有快速动作、可靠的断电性能，在发生故障时能够及时切断电源，防止设备损坏和人员受伤。

6. 保护装置：高压低压配电柜内部还配备各种保护装置，如过载保护器、短路保护器等，用于监测电气设备的工作状态，当设备超过额定电流或电压时，能够及时切断电源，以保护设备的安全运行。

7. 控制装置：高压低压配电柜内部还设有控制装置，用于实现对电气设备的控制和操作。

控制装置一般采用自动化控制系统，能够根据电能需求进行精确控制，提高系统的稳定性和运行效率。

二、高压低压配电柜的功能1. 电能分配：高压低压配电柜能够将来自高压电源的电能分配到各个低压设备，确保电力供应的平衡和稳定。

2. 电能控制：高压低压配电柜内部的控制装置能够实现对电气设备的智能控制，根据需求进行精确操作，提高电能的利用效率。

3. 电力保护：高压低压配电柜内部的保护装置能够监测电气设备的工作状态，及时切断电源，以保护设备免受过电流、过电压等故障的损害。

高压低压配电柜的电源保护与过载保护原理在现代工业生产中，电力供应是一个至关重要的环节。

为了保障电力供应的稳定性，高压低压配电柜被广泛应用于各个行业领域。

高压低压配电柜不仅能够保护电源供应，还能提供过载保护。

本文将详细介绍高压低压配电柜的电源保护与过载保护原理，并分析其在工业生产中的重要性。

一、高压低压配电柜的电源保护原理高压低压配电柜的电源保护主要通过电气元件和电气保护装置来实现。

这些电气元件和装置能够在电力供应发生异常时迅速作出反应，切断电源，保护设备和人员的安全。

1. 保护装置高压低压配电柜通常配备有多种保护装置，如过流保护装置、短路保护装置、漏电保护装置等。

这些装置能够监测电流、电压和电阻等参数，一旦发生异常情况，立即切断电源，以保护设备和人员的安全。

2. 电气元件高压低压配电柜中的电气元件（如断路器、熔断器等）起到保护电源的作用。

当电流超过额定值时，电气元件会迅速熔断或断开电路，防止电流过大造成设备损坏或故障。

3. 莫氏继电器莫氏继电器是高压低压配电柜中常用的电气元件，它能够将电气信号转化为机械操作，实现电气保护。

莫氏继电器通常用于检测电气信号的变化，一旦发现异常情况，立即切断电源，起到保护作用。

二、高压低压配电柜的过载保护原理过载保护是高压低压配电柜中的一个重要功能，能够保护设备免受超负荷运行造成的损坏。

下面将详细介绍高压低压配电柜的过载保护原理。

1. 热维护保护高压低压配电柜中的热维护装置能够通过监测电气设备的温度来实现过载保护。

当设备运行时间过长或电流过大时，电气设备的温度会升高，热维护装置会发出警报或切断电源，防止设备因长时间过载运行而受损。

2. 电流监测保护通过电流监测装置可以实时监控电气设备的工作电流，并将数据传输给控制器进行分析。

当电流超过设定值时，控制器会采取相应的措施，如发出警报或切断电源，以保护电气设备。

3. 相序保护高压低压配电柜中的相序保护装置能够监测电路中的相序，一旦发现相序错乱，就会切断电源，防止电气设备受到过载损坏。

配电室变压器介绍
变压器温控器功能： 显示变压器绕组内温度 控制风机启停 向高压柜发出保护信号（高温保护、超温跳闸、变压器开门动作）
配电室变压器介绍
变压器损耗
铜损：（空载时发生） 铜损是指变压器线圈电阻所引起的损耗。当电流通过线圈电阻
发热时，一部分电能就转变为热能而损耗。由于线圈一般都由带 绝缘的铜线缠绕而成，因此称为铜损。
断路器型号汇总
ABB
施耐德 国产（正泰）
框架断路器 Emax
MT、MW DW15、பைடு நூலகம்6、17
塑壳断路器 T系列、S系列 NSX
DZ47、NM1
微型断路器 S200
iC65
NB系列
配电室低压柜介绍
刀闸
配电室低压柜介绍
电流互感器 电流互感器的接线应遵守串联原则：即一次绕阻应与
被测电路串联，而二次绕阻则与所有仪表负载电流互 感器串联 常用电流互感器样式：羊角式（一般用于供电公司低 压计量）、穿心式、开口式
MNS最小模数为1/4个单元。 GCK每面柜子最多9层，GCS每面柜子最多11层，MNS每
面柜子最多9层并可以做成双面。
配电室低压柜介绍（JYD）
配电室低压柜介绍（GGD）
配电室低压柜介绍（GFB）
北京市电力公司 “五统一”标准 出台后，与生产 厂家一同开发、 设计的用于低基 配电室的低压柜， 目前新建低基配 电室必须采用此 柜型。
用户产权
配电室简介
按建设位置分：地上配电室、地下配电室 按配电室内部结构分：有电缆夹层、有电缆沟道、无夹层
和电缆沟配电室 配电室配置：两扇外开门、直拨电话、防鼠挡板、灭火器、
老鼠药箱、裸露的地线喷涂黄绿漆、绝缘胶垫、模拟图板、 标牌、绝缘靴、绝缘手套、高压验电笔、地线、中国移动 信号（远采）、独立排烟风机（SF6气体）、夹层防爆灯

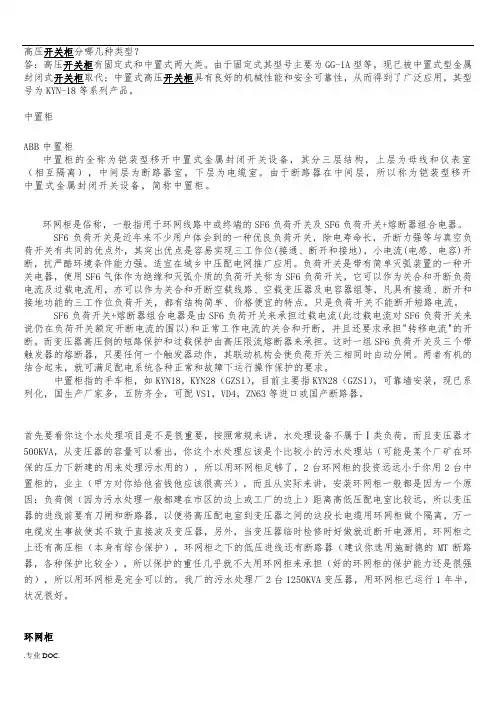

高压开关柜分哪几种类型？答：高压开关柜有固定式和中置式两大类。

由于固定式其型号主要为GG-1A型等，现已被中置式型金属封闭式开关柜取代；中置式高压开关柜具有良好的机械性能和安全可靠性，从而得到了广泛应用，其型号为KYN-18等系列产品。

中置柜ABB中置柜中置柜的全称为铠装型移开中置式金属封闭开关设备，其分三层结构，上层为母线和仪表室（相互隔离），中间层为断路器室，下层为电缆室。

由于断路器在中间层，所以称为铠装型移开中置式金属封闭开关设备，简称中置柜。

环网柜是俗称，一般指用于环网线路中或终端的SF6负荷开关及SF6负荷开关+熔断器组合电器。

SF6负荷开关是近年来不少用户体会到的一种优良负荷开关，除电寿命长，开断力强等与真空负荷开关有共同的优点外，其突出优点是容易实现三工作位(接通、断开和接地)，小电流(电感、电容)开断，抗严酷环境条件能力强。

适宜在城乡中压配电网推广应用。

负荷开关是带有简单灭弧装置的一种开关电器，使用SF6气体作为绝缘和灭弧介质的负荷开关称为SF6负荷开关，它可以作为关合和开断负荷电流及过载电流用，亦可以作为关合和开断空载线路、空载变压器及电容器组等，凡具有接通、断开和接地功能的三工作位负荷开关，都有结构简单、价格便宜的特点。

只是负荷开关不能断开短路电流。

SF6负荷开关+熔断器组合电器是由SF6负荷开关来承担过载电流(此过载电流对SF6负荷开关来说仍在负荷开关额定开断电流的围以)和正常工作电流的关合和开断，并且还要求承担"转移电流"的开断。

而变压器高压侧的短路保护和过载保护由高压限流熔断器来承担。

这时一组SF6负荷开关及三个带触发器的熔断器，只要任何一个触发器动作，其联动机构会使负荷开关三相同时自动分闸。

两者有机的结合起来，就可满足配电系统各种正常和故障下运行操作保护的要求。

中置柜指的手车柜，如KYN18，KYN28（GZS1），目前主要指KYN28（GZS1），可靠墙安装，现已系列化，国生产厂家多，五防齐全，可配VS1，VD4，ZN63等进口或国产断路器。

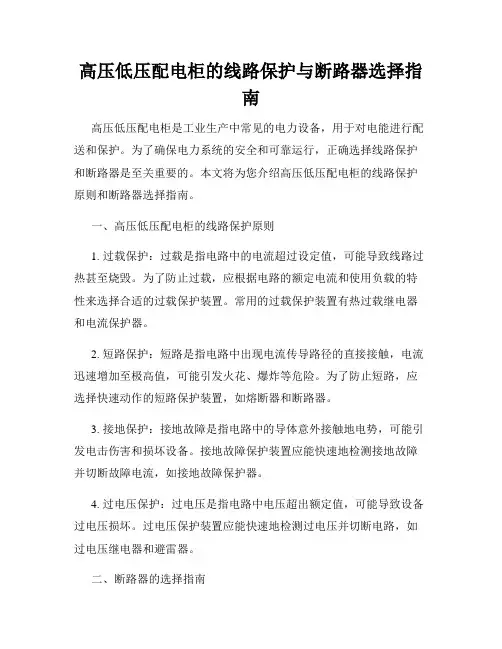

高压低压配电柜的线路保护与断路器选择指南高压低压配电柜是工业生产中常见的电力设备，用于对电能进行配送和保护。

为了确保电力系统的安全和可靠运行，正确选择线路保护和断路器是至关重要的。

本文将为您介绍高压低压配电柜的线路保护原则和断路器选择指南。

一、高压低压配电柜的线路保护原则1. 过载保护：过载是指电路中的电流超过设定值，可能导致线路过热甚至烧毁。

为了防止过载，应根据电路的额定电流和使用负载的特性来选择合适的过载保护装置。

常用的过载保护装置有热过载继电器和电流保护器。

2. 短路保护：短路是指电路中出现电流传导路径的直接接触，电流迅速增加至极高值，可能引发火花、爆炸等危险。

为了防止短路，应选择快速动作的短路保护装置，如熔断器和断路器。

3. 接地保护：接地故障是指电路中的导体意外接触地电势，可能引发电击伤害和损坏设备。

接地故障保护装置应能快速地检测接地故障并切断故障电流，如接地故障保护器。

4. 过电压保护：过电压是指电路中电压超出额定值，可能导致设备过电压损坏。

过电压保护装置应能快速地检测过电压并切断电路，如过电压继电器和避雷器。

二、断路器的选择指南断路器是高压低压配电柜中最常用的线路保护设备，可以快速切断电路，防止故障扩大和设备损坏。

以下是针对不同情况的断路器选择建议：1. 额定电流：根据电路的额定电流选择断路器，确保断路器的额定电流大于或等于电路的额定电流，以提供足够的保护。

2. 短路电流能力：短路电流是指短路时流过断路器的电流值。

断路器的短路电流能力应大于或等于电路的短路电流，以确保断路器在短路故障时能可靠地切断电路。

3. 分断能力：分断能力是指断路器在正常操作情况下切断电路的能力。

断路器的分断能力应与电路的需求相匹配，以确保稳定地切断电路。

4. 过载保护：一般情况下，断路器本身已具备过载保护功能。

然而，在某些关键电路中，可选择具有专用过载保护功能的断路器，以提高过载保护的准确性和可靠性。

5. 防护等级：根据安装环境的要求，选择适当的断路器防护等级。

高压低压配电柜的电气保护装置介绍高压低压配电柜是现代电气系统中非常重要的设备之一，它承担着电能的分配、控制和保护等功能。

为了确保电气设备的安全运行，并防止故障和事故的发生，高压低压配电柜中通常配备了多种电气保护装置。

本文将介绍几种常用的电气保护装置。

1. 高压保护装置高压保护装置主要用于对高压电源及高压线路进行保护。

其中一种常见的装置是避雷器。

避雷器能够在雷击或过电压时迅速导入地，保护设备免受雷击或过电压的影响。

另一种常见的装置是保护电晕放电的电晕放电装置。

它通过在高压设备上设置特殊的电极结构，可有效抑制电晕放电，保持设备的正常运行。

2. 过载保护装置过载保护装置用于检测电气设备的电流是否超过其额定值。

一旦电流超过额定值，保护装置会自动切断电源，有效避免设备过载而发生损坏。

传统的过载保护装置常用熔断器，它内部有一个熔丝，在电流超负荷时熔丝会融断以保护电气设备。

而现代的过载保护装置常采用电子热继电器，它可以更精确地检测电流，并进行自动切断。

3. 短路保护装置短路保护装置是用来防止电路发生短路故障的装置。

短路故障是指电路中两个或多个电极之间出现直接连接的情况，导致电流瞬间升高。

常见的短路保护装置包括熔断器和短路保护断路器。

当电路发生短路时，保护装置会迅速切断电源，阻止电流继续流动，避免损坏设备或引发火灾等危险。

4. 接地保护装置接地保护装置用于保护电气设备和人身安全，防止电气设备因绝缘故障导致的电压上升。

常见的接地保护装置包括接地故障指示器和漏电保护器。

接地故障指示器能够及时检测到电路中的接地故障，发出警报并指示具体故障位置，方便维修人员处理。

漏电保护器可监测电气设备漏电流，一旦检测到漏电，会自动切断电源，避免电击等事故的发生。

总结：高压低压配电柜的电气保护装置多种多样，包括高压保护装置、过载保护装置、短路保护装置和接地保护装置等。

这些装置的作用是保护电气设备的安全运行，防止故障和事故的发生。

在电气设计和安装中，正确选择和使用这些电气保护装置至关重要，能够有效提高电气设备的安全性和稳定性，保障人身财产的安全。

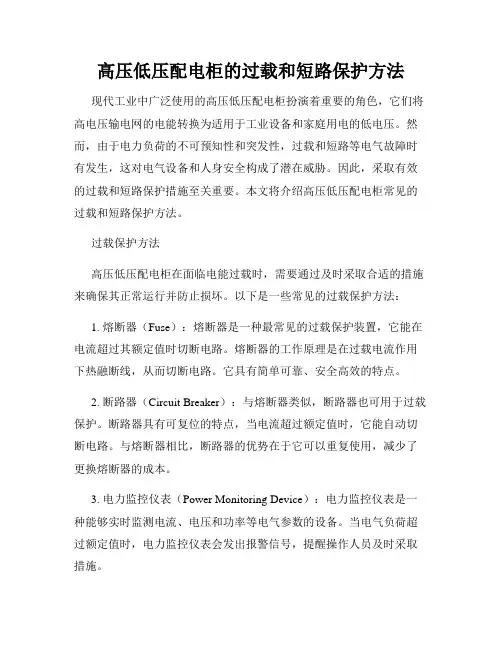

高压低压配电柜的过载和短路保护方法现代工业中广泛使用的高压低压配电柜扮演着重要的角色，它们将高电压输电网的电能转换为适用于工业设备和家庭用电的低电压。

然而，由于电力负荷的不可预知性和突发性，过载和短路等电气故障时有发生，这对电气设备和人身安全构成了潜在威胁。

因此，采取有效的过载和短路保护措施至关重要。

本文将介绍高压低压配电柜常见的过载和短路保护方法。

过载保护方法高压低压配电柜在面临电能过载时，需要通过及时采取合适的措施来确保其正常运行并防止损坏。

以下是一些常见的过载保护方法：1. 熔断器（Fuse）：熔断器是一种最常见的过载保护装置，它能在电流超过其额定值时切断电路。

熔断器的工作原理是在过载电流作用下热融断线，从而切断电路。

它具有简单可靠、安全高效的特点。

2. 断路器（Circuit Breaker）：与熔断器类似，断路器也可用于过载保护。

断路器具有可复位的特点，当电流超过额定值时，它能自动切断电路。

与熔断器相比，断路器的优势在于它可以重复使用，减少了更换熔断器的成本。

3. 电力监控仪表（Power Monitoring Device）：电力监控仪表是一种能够实时监测电流、电压和功率等电气参数的设备。

当电气负荷超过额定值时，电力监控仪表会发出报警信号，提醒操作人员及时采取措施。

短路保护方法短路是指电路中发生的异常现象，电流异常升高，通常由两个或两个以上线路之间的直接接触引起。

高压低压配电柜面临的短路问题需要及时解决，以保护电气设备和人身安全。

以下是一些常见的短路保护方法：1. 熔断器：熔断器在过载保护的同时也可用于短路保护。

当短路发生时，熔断器能够快速切断电路，并阻止电流继续流动，从而保护电气设备。

2. 隔离开关（Isolating Switch）：隔离开关是一种电气开关装置，能够将电路与电源彻底隔离，以确保在发生短路时电路不再带有电压和电流。

隔离开关通常被用于将故障电路与其他正常运行的电路分开。

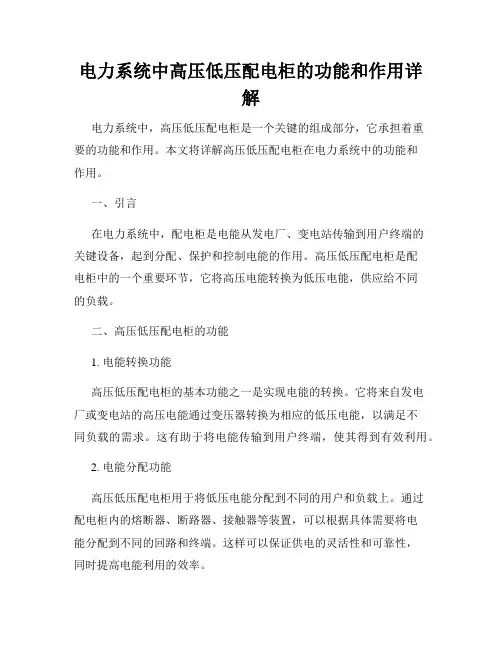

电力系统中高压低压配电柜的功能和作用详解电力系统中，高压低压配电柜是一个关键的组成部分，它承担着重要的功能和作用。

本文将详解高压低压配电柜在电力系统中的功能和作用。

一、引言在电力系统中，配电柜是电能从发电厂、变电站传输到用户终端的关键设备，起到分配、保护和控制电能的作用。

高压低压配电柜是配电柜中的一个重要环节，它将高压电能转换为低压电能，供应给不同的负载。

二、高压低压配电柜的功能1. 电能转换功能高压低压配电柜的基本功能之一是实现电能的转换。

它将来自发电厂或变电站的高压电能通过变压器转换为相应的低压电能，以满足不同负载的需求。

这有助于将电能传输到用户终端，使其得到有效利用。

2. 电能分配功能高压低压配电柜用于将低压电能分配到不同的用户和负载上。

通过配电柜内的熔断器、断路器、接触器等装置，可以根据具体需要将电能分配到不同的回路和终端。

这样可以保证供电的灵活性和可靠性，同时提高电能利用的效率。

3. 电能保护功能高压低压配电柜的另一个重要功能是对电能进行保护。

它通过装置和控制系统来监测和保护电路中的电设备和负载，以防止电器设备受到电能过载、短路、漏电等故障的损坏。

保护机制的设置包括过载保护、短路保护、接地故障保护等，这样可以确保电能的安全供应。

4. 电能控制功能高压低压配电柜还具有对电能进行控制的功能。

它通过开关、保护装置和计量装置等来控制电能的流向、分配和使用情况。

通过远程控制技术，配电柜可以实现对电能的远程监控和调节，提高电能的调度和管理效率。

三、高压低压配电柜的作用1. 提供电能供应高压低压配电柜作为电力系统中的重要节点，提供了稳定、可靠的电能供应。

它将发电厂或变电站产生的高压电能转换为低压电能，并将其传输到不同的用户终端。

这样，配电柜确保了电能的顺利供应，满足用户的用电需求。

2. 保证电能质量高压低压配电柜通过控制和保护装置，提供了对电能质量的有效管理。

它可以对电能负载进行平衡和控制，防止因负载过大导致的电能质量下降。

高压开关柜基本知识详解电力世界，精彩江湖！一、KYN高压开关柜概述开关柜（又称成套开关或成套配电装置）：它是以断路器为主的电气设备；是指生产厂家根据电气一次主接线图的要求，将有关的高低压电器（包括控制电器、保护电器、测量电器）以及母线、载流导体、绝缘子等装配在封闭的或敞开的金属柜体内，作为电力系统中接受和分配电能的装置。

二、正常使用条件❶环境温度:周围空气温度不超过40℃(上限)，一般地区为-5 ℃(下限)，严寒地区可以为-15 ℃ 。

环境温度过高,金属的导电率会减低,电阻增加,表面氧化作用加剧;另一方面, 过高的温度,也会使柜内的绝缘件的寿命大大缩短,绝缘强度下降.反之,环境温度过低,在绝缘件中会产生内应力,最终会导致绝缘件的破坏。

❷海拔高度:一般不超过1000米. 对于安装在海拔高于1000米处的设备,外绝缘的绝缘水平应将所要求的绝缘耐受电压乘以修正系数Ka[ka=1÷(1.1-H×10-4)]来决定。

由于高海拔地区空气稀薄,电器的外绝缘易击穿,所以采用加强绝缘型电器，加大空气绝缘距离，或在开关柜内增加绝缘防护措施。

❸环境湿度: 日平均值不大于95%，月平均值不大于90%。

❹地震烈度: 不超过8度。

❺其它条件:没有火灾、爆炸危险、严重污染、化学腐蚀及剧烈振动的场所。

三、高压开关柜的组成母线室❶包括：母线套管（支持、固定母线排，并使母线排对柜体绝缘）❷主母线（汇集、分配电能）❸分支母线（从主母线引出的分支至断路器上口静触头）❹静触头盒（支持、固定断路器上口静触头，并使上口静触头对柜体绝缘）当设备需要检修，开关柜需要转至检修状态的，应使用三相接地线挂在岀线铜排上，挂接地线前应注意核对确认设备开关后柜门，防止误入带电间隔，以及使用高压验电器验明确无电压。

手车式断路器本体❶手车底盘（支持断器本体，使断路器在试验／工作位置移动以及配合检修小车将断路器从手车室中拉出）❷手车底盘锁环（锁住手车底盘在手车室内，具体操作在后面会详细介绍）❸手车移动摇杆及移动操作插口：用于断路器在“工作、试验两个位置的移动操作将移动摇杄插入后，顺时针为将断路器推进，逆时针为将断路器摇出。

高压低压配电柜的电气安全知识普及高压低压配电柜作为企业和工厂中电力供应的重要设备，其电气安全知识的普及和应用至关重要。

本篇文章将从电气安全的角度，介绍高压低压配电柜的相关知识，以提高人们对电气安全的认识和应对能力。

一、高压低压配电柜的基本概念和结构高压低压配电柜是用来控制和分配电能的设备，一般用于将输送到企业或工厂的高压电能转换成低压电能，并通过配电柜将低压电能供应给各个电气设备和用电设备。

高压低压配电柜一般由外壳、断路器、开关、仪表、保护装置等组成。

二、高压低压配电柜的主要危险和预防措施1. 电弧产生的危害和防护电弧是高压低压配电柜中常见的危险源之一。

当电弧产生时，会产生高温、压力、光辐射等对人体造成伤害。

因此，需要采取一些预防措施来防止电弧事故的发生，如安装电弧探测器、使用防护面板和耐火材料等。

2. 漏电和绝缘的检测和保护漏电和绝缘问题也是高压低压配电柜安全性的重要考虑因素。

在使用和维护过程中，应定期检测和测试设备的绝缘性能和漏电情况，并及时进行维修和保养，确保设备正常运行，减少漏电和绝缘故障的发生。

3. 过载和短路的保护过载和短路是高压低压配电柜运行过程中常见的问题，往往会导致设备损坏和火灾事故。

因此，在设计和使用配电柜时，应考虑到过载和短路的保护措施，如安装过载保护器和短路保护器，并定期检查其工作状态和及时更换。

三、高压低压配电柜的安全操作规程为了保证高压低压配电柜的安全运行和人员的生命财产安全，需要制定一套严格的安全操作规程，包括以下几个方面。

1. 操作人员的资质和培训只有经过专门培训和具备相应资质的人员才能操作和维护配电柜。

操作人员应当掌握电气基础知识、安全操作规程，并能熟练操作和应急处理。

2. 安全用电在使用配电柜供电的过程中，需要正确选择和调整电气设备的额定电压和电流，防止过载和短路的发生。

同时，应合理布线和隔离，确保安全用电。

3. 定期检查和维护配电柜需要定期进行检查和维护，包括设备的绝缘性能、接线的紧固程度、保护装置的运行状态等。

1、高压配电柜
高压配电柜又可称为高压开关柜，是指用于电力系统发电、输电、配电、电能转换和消耗中起通断、控制或保护等作用，电压等级在3.6kV~550kV的电器产品，主要包括高压断路器、高压隔离开关与接地开关、高压负荷开关、高压自动重合与分段器，高压操作机构、高压防爆配电装置和高压开关柜等几大类。

高压开关制造业是输变电设备制造业的重要组成部分，在整个电力工业中占有非常重要的地位。

配电柜的功能
配电柜具有架空进出线、电缆进出线、母线联络等功能。

配电柜的组成
配电柜应满足GB3906-1991"3-35kV交流金属封闭开关设备"标准的有关要求，由柜体和断路器二大部分组成，柜体由壳体、电器元件(包括绝缘件)、各种机构、二次端子及连线等组成。

柜体的材料
1)冷扎钢板或角钢(用于焊接柜);
2)敷铝锌钢板或镀锌钢板(用于组装柜).
3)不锈钢板(不导磁性).
4)铝板((不导磁性).
2、柜体的功能单元
1)主母线室(一般主母线布置按“品”字形或“1”字形两种结构）
2)断路器室
3)电缆室
4)继电器和仪表室
5)柜顶小母线室
6)二次端子室。

紧固。
润滑保养
对需要润滑的部位，如 轴承、齿轮等，定期加
注润滑油或润滑脂。
仪表校验
定期校验各仪表、指示 灯的准确性和可靠性。
故障诊断及处理方法
故障现象分析
根据故障现象，如指示灯不亮、仪表无指示等，初步分析 故障原因。
故障定位
利用专业工具或仪器，对可能发生故障的部位进行逐一排 查，确定故障点。
故障处理
智能化改造提升方案探讨
智能化改造的目标和原则
明确高压开关柜智能化改造的目标和原则，包括提高设备 运行安全性、可靠性、经济性等。
智能化技术的应用
探讨将物联网、大数据、人工智能等先进技术应用于高压 开关柜的智能化改造中，实现设备状态的实时监测、故障 诊断、优化运行等功能。
智能化改造的实施方案
制定详细的智能化改造实施方案，包括技术路线、改造计 划、投资预算、效益评估等内容，确保改造工作的顺利进 行。
定制化解决方案探讨
特殊需求定制
01
针对客户的特殊需求，如特殊电压等级、特殊防护等级等，提
供定化解决方案。
智能化升级
02
结合现代电力电子技术和控制技术，实现高压开关柜的智能化
升级，提高设备运行效率和可靠性。
绿色环保设计
03
采用环保材料和设计理念，降低高压开关柜对环境的影响，提
高设备的环保性能。
05 高压开关柜安装 与调试过程
灵活性高
手车式高压开关柜采用可 移动的手车设计，可以方 便地抽出或推入断路器， 便于维护和操作。
安全性好
手车式高压开关柜具有良 好的五防功能，可以有效 防止误操作引发的事故。
适用性强
手车式高压开关柜适用于 各种户内、户外环境，以 及不同电压等级和电流容 量的需求。
