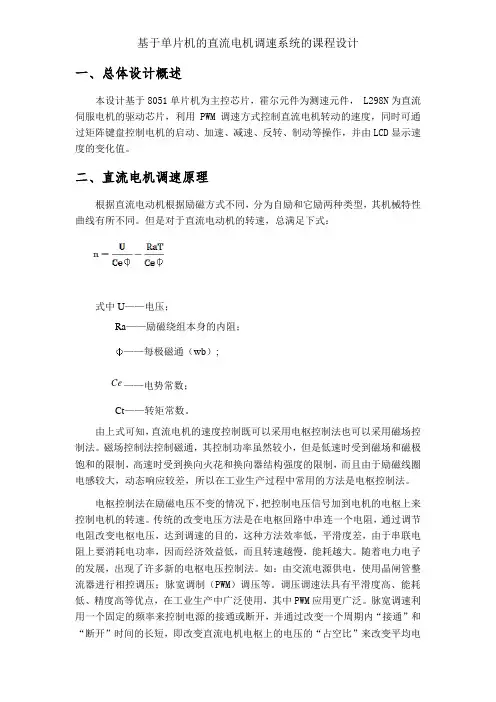

课程设计报告直流电机调速系统(单片机)

一、总体设计概述本设计基于8051单片机为主控芯片，霍尔元件为测速元件， L298N为直流伺服电机的驱动芯片，利用 PWM调速方式控制直流电机转动的速度，同时可通过矩阵键盘控制电机的启动、加速、减速、反转、制动等操作，并由LCD显示速度的变化值。

二、直流电机调速原理根据直流电动机根据励磁方式不同，分为自励和它励两种类型，其机械特性曲线有所不同。

但是对于直流电动机的转速，总满足下式：式中U——电压；Ra——励磁绕组本身的内阻；——每极磁通（wb）;Ce——电势常数；Ct——转矩常数。

由上式可知，直流电机的速度控制既可以采用电枢控制法也可以采用磁场控制法。

磁场控制法控制磁通，其控制功率虽然较小，但是低速时受到磁场和磁极饱和的限制，高速时受到换向火花和换向器结构强度的限制，而且由于励磁线圈电感较大，动态响应较差，所以在工业生产过程中常用的方法是电枢控制法。

电枢控制法在励磁电压不变的情况下，把控制电压信号加到电机的电枢上来控制电机的转速。

传统的改变电压方法是在电枢回路中串连一个电阻，通过调节电阻改变电枢电压，达到调速的目的，这种方法效率低，平滑度差，由于串联电阻上要消耗电功率，因而经济效益低，而且转速越慢，能耗越大。

随着电力电子的发展，出现了许多新的电枢电压控制法。

如：由交流电源供电，使用晶闸管整流器进行相控调压；脉宽调制（PWM）调压等。

调压调速法具有平滑度高、能耗低、精度高等优点，在工业生产中广泛使用，其中PWM应用更广泛。

脉宽调速利用一个固定的频率来控制电源的接通或断开，并通过改变一个周期内“接通”和“断开”时间的长短，即改变直流电机电枢上的电压的“占空比”来改变平均电压的大小，从而控制电动机的转速，因此，PWM又被称为“开关驱动装置”。

如果电机始终接通电源是，电机转速最大为Vmax，占空比为D=t1/t，则电机的平均转速：Vd=Vmax*D，可见只要改变占空比D，就可以调整电机的速度。

平均转速Vd与占空比的函数曲线近似为直线。

第一章:前言1.1前言：直流电机的定义：将直流电能转换成机械能(直流电动机)或将机械能转换成直流电能(直流发电机)的旋转电机。

近年来，随着科技的进步，直流电机得到了越来越广泛的应用，直流具有优良的调速特性，调速平滑，方便，调速范围广，过载能力强，能承受频繁的冲击负载，可实现频繁的无极快速起动、制动和反转，需要满足生产过程自动化系统各种不同的特殊要求，从而对直流电机提出了较高的要求，改变电枢回路电阻调速、改变电压调速等技术已远远不能满足现代科技的要求，这是通过PWM方式控制直流电机调速的方法就应运而生。

采取传统的调速系统主要有以下的缺陷：模拟电路容易随时间飘移，会产生一些不必要的热损耗，以及对噪声敏感等。

而用PWM技术后，避免上述的缺点，实现了数字式控制模拟信号，可以大幅度减低成本和功耗。

并且PWM调速系统开关频率较高，仅靠电枢电感的滤波作用就可以获得平滑的直流电流，低速特性好；同时，开关频率高，快响应特性好，动态抗干扰能力强，可获很宽的频带；开关元件只需工作在开关状态，主电路损耗小，装置的效率高，具有节约空间、经济好等特点。

随着我国经济和文化事业的发展，在很多场合，都要求有直流电机PWM调速系统来进行调速，诸如汽车行业中的各种风扇、刮水器、喷水泵、熄火器、反视镜、宾馆中的自动门、自动门锁、自动窗帘、自动给水系统、柔巾机、导弹、火炮、人造卫星、宇宙飞船、舰艇、飞机、坦克、火箭、雷达、战车等场合。

1.2本设计任务:任务: 单片机为控制核心的直流电机PWM调速控制系统设计的主要内容以及技术参数:功能主要包括：1)直流电机的正转；2)直流电机的反转；3)直流电机的加速；4)直流电机的减速；5)直流电机的速度在数码管上显示；6)直流电机的启动；7)直流电机的停止；第二章：总体设计方案1、系统的硬件电路设计与分析电动机PWM驱动模块的电路设计与实现具体电路见下图。

本电路采用的是基于PWM 原理的H型桥式驱动电路。

一、总体设计概述本设计基于8051单片机为主控芯片，霍尔元件为测速元件， L298N为直流伺服电机的驱动芯片，利用 PWM调速方式控制直流电机转动的速度，同时可通过矩阵键盘控制电机的启动、加速、减速、反转、制动等操作，并由LCD显示速度的变化值。

二、直流电机调速原理根据直流电动机根据励磁方式不同，分为自励和它励两种类型，其机械特性曲线有所不同。

但是对于直流电动机的转速，总满足下式：式中U——电压；Ra——励磁绕组本身的内阻；——每极磁通（wb ）;Ce——电势常数；Ct——转矩常数。

由上式可知，直流电机的速度控制既可以采用电枢控制法也可以采用磁场控制法。

磁场控制法控制磁通，其控制功率虽然较小，但是低速时受到磁场和磁极饱和的限制，高速时受到换向火花和换向器结构强度的限制，而且由于励磁线圈电感较大，动态响应较差，所以在工业生产过程中常用的方法是电枢控制法。

电枢控制法在励磁电压不变的情况下，把控制电压信号加到电机的电枢上来控制电机的转速。

传统的改变电压方法是在电枢回路中串连一个电阻，通过调节电阻改变电枢电压，达到调速的目的，这种方法效率低，平滑度差，由于串联电阻上要消耗电功率，因而经济效益低，而且转速越慢，能耗越大。

随着电力电子的发展，出现了许多新的电枢电压控制法。

如：由交流电源供电，使用晶闸管整流器进行相控调压；脉宽调制（PWM）调压等。

调压调速法具有平滑度高、能耗低、精度高等优点，在工业生产中广泛使用，其中PWM应用更广泛。

脉宽调速利用一个固定的频率来控制电源的接通或断开，并通过改变一个周期内“接通”和“断开”时间的长短，即改变直流电机电枢上的电压的“占空比”来改变平均电．压的大小，从而控制电动机的转速，因此，PWM又被称为“开关驱动装置”。

如果电机始终接通电源是，电机转速最大为Vmax，占空比为D=t1/t，则电机的平均转速：Vd=Vmax*D，可见只要改变占空比D，就可以调整电机的速度。

平均转速Vd与占空比的函数曲线近似为直线。

基于单片机控制的直流电机调速系统设计一、引言直流电机在工业自动化领域中广泛应用，其调速系统的设计是实现自动控制的关键。

本文将介绍一种基于单片机控制的直流电机调速系统设计方案，主要包括电机原理、硬件设计、软件设计以及实验结果与分析等内容。

二、电机原理直流电机是一种将直流电能转换为机械能的装置，其原理基于电磁感应和安培定律。

电机由定子和转子两部分组成，定子上绕有恒定电流，产生磁场，而转子上带有电流，与定子的磁场互相作用，产生力矩使电机旋转。

三、硬件设计1.单片机选择在本设计中，选择了一款功能强大、性能稳定的单片机作为控制核心，例如使用ST C89C51单片机。

该单片机具有丰富的GP IO口和定时器/计数器等外设，适合进行电机控制。

2.电机驱动电路设计电机驱动电路主要包括功率电源、运放电路和驱动电路。

其中，功率电源为电机提供稳定的直流电源，运放电路用于信号放大和滤波，驱动电路则根据控制信号控制电机的转速。

3.速度测量电路设计为了实时监测电机的转速，需要设计速度测量电路。

常见的速度测量电路包括光电编码器、霍尔传感器等，通过测量转子上感应物体的变化来获得电机的转速信息。

四、软件设计1.程序框架软件设计的目标是实现对电机转速的控制和监测。

基于单片机的软件设计主要包括主程序的编写、中断服务程序的编写以及定时器的配置等。

2.控制算法常见的直流电机调速算法包括电压调速法、P WM调速法等。

根据实际需求选择合适的算法，并根据测量到的转速信号进行反馈控制，实现对电机转速的精确控制。

五、实验结果与分析设计完成后，进行实验验证。

通过设置不同的转速需求，观察电机的实际转速与设定转速的误差，并分析误差原因。

同时还可以测试电机在不同负载下的转速性能，以评估系统的稳定性和鲁棒性。

六、总结基于单片机控制的直流电机调速系统设计是实现自动控制的重要应用。

本文介绍了该系统的硬件设计和软件设计方案，并展示了实验结果。

通过系统实现电机转速的精确控制，可以广泛应用于工业自动化领域。

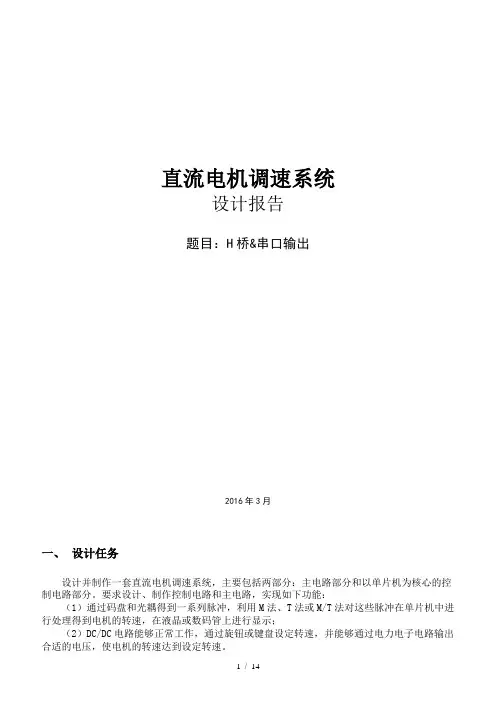

直流电机调速系统设计报告题目：H桥&串口输出2016年3月一、设计任务设计并制作一套直流电机调速系统，主要包括两部分：主电路部分和以单片机为核心的控制电路部分。

要求设计、制作控制电路和主电路，实现如下功能：（1）通过码盘和光耦得到一系列脉冲，利用M法、T法或M/T法对这些脉冲在单片机中进行处理得到电机的转速，在液晶或数码管上进行显示；（2）DC/DC电路能够正常工作，通过旋钮或键盘设定转速，并能够通过电力电子电路输出合适的电压，使电机的转速达到设定转速。

（3）实验室提供24V直流电源为DC/DC电路供电，其余部分电源请利用220V市电自行设计。

数码管显示单元DC直流电源DC码盘和光耦驱动与保护电路单片机系统旋钮输入图1 系统总体框图二、硬件电路设计与制作2.1 显示部分电路设计使用计数器采集到电机转速后，需要用数码管进行显示。

我们组选择串口驱动数码管显示电路，74HC595芯片是一种串入并出的芯片，是8位串行输入/输出或者并行输出移位寄存器，具有高阻、关、断状态。

首先使用三极管构成驱动电路，驱动数码管。

采用单片机的P0.0-P0.2作为74HC595时钟信号与输入口，使数码管显示相应转速，具体实现电路如图1。

图1 显示电路原理图2.2 驱动部分电路设计驱动部分作为电机与单片机控制器的结合部分，是本次设计的主电路，需要完成DC/DC变化的功能。

单片机产生PWM波送给驱动芯片IR2110,2110通过驱动电路控制MOSFET开关改变加在直流电机上的电压，从而达到改变转速的目的。

单片机产生的PWM1和PWM2波形要相反，控制斩波电路的半桥互补通断。

电路设计图如图2所示。

图2 驱动电路原理图2.3 电源部分设计电源设计部分共分两个部分，一部分是IR2110的供电电压和所有芯片的供电电压，另一部分是USB口供电电部分，使用电脑供电，两部分电路通过拨码开关进行切换。

市电供电电源采用220V交流电变成15V交流电，经整流桥变成直流电，再经7815、7805稳压得到15V和5V直流电，分别给驱动和单片机系统供电。

《单片机原理及应用》课程设计报告书课题名称小直流电机调速控制系统姓名学号专业电气工程及其自动化指导教师机电与控制工程学院2014 年 6 月 12日任务书1.课程设计项目小直流电机调速控制系统2.设计内容（1）以STC89C51单片机为核心器件组成小直流电机调速控制系统；（2）搭建外围硬件电路；（3）系统程序编制与调试；（4）电路系统的综合调试；（5）撰写课程设计论文；（6）完成课程设计论文答辩。

3.设计要求用0809采样电位器的值，并在显示器上显示，将此信号值作为方波占空比，通过0832输出经放大后控制电机转速。

4.设计进度时间设计内容第1-2天查阅资料、方案比较、设计与论证第3-4天仿真、程序编写第5天焊接第6天系统调试第7-8天书写报告、答辩目录1.绪论1.1课题研究的目的及意义----------------------------------------4 1.2国内外电机控制的研究现状及发展--------------------------------4 1.3 PWM变频调速发展前景-----------------------------------------41.3．1PWM调速-------------------------------------------52.方案论证（规划、选定）------------------------------------53.方案说明（设计）-------------------------------------------54.硬件方案设计4.1电位器采集模块----------------------------------------------6 4.1.1电位器-------------------------------------------------6 4．1.2数模转换及显示----------------------------------------6 4.2模数转换与单片机的连接--------------------------------------74.3数模转换模块及放大驱动模块----------------------------------95.软件方案设计------------------------------------------------96.调试6.1硬件调试---------------------------------------------------10 6.2软件调试---------------------------------------------------107.技术小结（结束语）----------------------------------------108.参考文献----------------------------------------------------109.附录（元件清单、电路图、源程序代码、实物图片等）9.1元件清单----------------------------------------------------11 9.2电路图------------------------------------------------------11 9.3源程序代码--------------------------------------------------12 9.4实物图片----------------------------------------------------171.绪论1.1课题研究的目的及意义直流电机具有良好的启动性能和调速特性，虽然各种类型的电机层出不穷，然而在自动控制系统、电子仪器设备等方面，直流电机的应用还是占有突出地位。

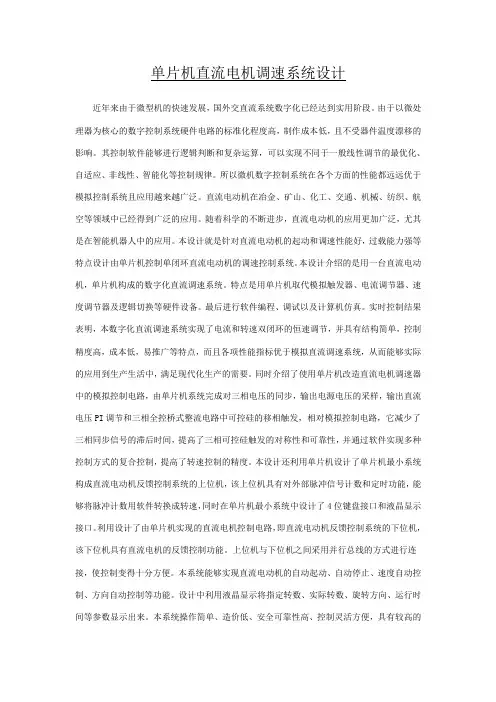

单片机直流电机调速系统设计近年来由于微型机的快速发展，国外交直流系统数字化已经达到实用阶段。

由于以微处理器为核心的数字控制系统硬件电路的标准化程度高，制作成本低，且不受器件温度漂移的影响。

其控制软件能够进行逻辑判断和复杂运算，可以实现不同于一般线性调节的最优化、自适应、非线性、智能化等控制规律。

所以微机数字控制系统在各个方面的性能都远远优于模拟控制系统且应用越来越广泛。

直流电动机在冶金、矿山、化工、交通、机械、纺织、航空等领域中已经得到广泛的应用。

随着科学的不断进步，直流电动机的应用更加广泛，尤其是在智能机器人中的应用。

本设计就是针对直流电动机的起动和调速性能好，过载能力强等特点设计由单片机控制单闭环直流电动机的调速控制系统。

本设计介绍的是用一台直流电动机，单片机构成的数字化直流调速系统。

特点是用单片机取代模拟触发器、电流调节器、速度调节器及逻辑切换等硬件设备。

最后进行软件编程、调试以及计算机仿真。

实时控制结果表明，本数字化直流调速系统实现了电流和转速双闭环的恒速调节，并具有结构简单，控制精度高，成本低，易推广等特点，而且各项性能指标优于模拟直流调速系统，从而能够实际的应用到生产生活中，满足现代化生产的需要。

同时介绍了使用单片机改造直流电机调速器中的模拟控制电路，由单片机系统完成对三相电压的同步，输出电源电压的采样，输出直流电压PI调节和三相全控桥式整流电路中可控硅的移相触发，相对模拟控制电路，它减少了三相同步信号的滞后时间，提高了三相可控硅触发的对称性和可靠性，并通过软件实现多种控制方式的复合控制，提高了转速控制的精度。

本设计还利用单片机设计了单片机最小系统构成直流电动机反馈控制系统的上位机，该上位机具有对外部脉冲信号计数和定时功能，能够将脉冲计数用软件转换成转速，同时在单片机最小系统中设计了4位键盘接口和液晶显示接口。

利用设计了由单片机实现的直流电机控制电路，即直流电动机反馈控制系统的下位机，该下位机具有直流电机的反馈控制功能。

基于单片机的直流电机测速、调速及显示系统设计课程设计报告题目：基于单片机的直流电机测速、调速及显示系统设计摘要本文要紧研究了利用Quick51系列单片机操纵PWM信号从而实现对直流电机转速进行操纵的方式。

单片机具有体积小、功能强、本钱低、应用面普遍等优势，能够说，智能操纵与自动操纵的核心确实是单片机。

目前，一个学习与应用单片机的高潮在全社会大规模地兴起。

学习单片机的最有效方式确实是理论与实践并重，本文用8051单片机自制了一个采纳了专门的芯片组成了PWM信号的发生系统，而且对PWM信号的原理、产生方式和如何通过软件编程对PWM信号占空比进行调剂，从而操纵其输入信号波形等均作了详细的论述。

还对直流电机的速度进行了测量和显示。

关键词：单片机、PWM、调速、测速、显示系统目录摘要 (1)目录 (2)第一章概述 (3)1.1概述 (3)Quick51的技术简介和进展前景 (3)1.2.1 SmartSOPC与Quick51 (3)1.2.2 Quick51特性 (4)第二章整体方案设计 (5)8051单片机简介 (6)PWM信号发生电路设计 (12)2.2.1 P WM的大体原理 (12)128*64液晶显示 (13)第三章硬件设计与连接 (13)传感器电路设计 (13)信号处置电路设计 (16)存储器电路设计 (17)I2C总线概述 (17)存储器电路 (18)显示电路设计 (18)PWM信号发生电路设计 (19)第四章软件设计 (20)系统软件总流程图 (20)程序清单 (21)答辩问题 (22)第一章概述1.1概述本文要紧研究了利用Quick51系列单片机，通过PWM方式操纵直流电机调速的方式。

冲量相等而形状不同的窄脉冲加在具有惯性的环节上时，其成效大体相同。

PWM操纵技术确实是以该结论为理论基础，使输出端取得一系列幅值相等而宽度不相等的脉冲，用这些脉冲来代替正弦波或其他所需要的波形。

按必然的规那么对各脉冲的宽度进行调制，既可改变逆变电路输出电压的大小，也可改变输出频率。

单片机原理及应用—— P W M直流电机调速控制系统概括直流电动机具有良好的启动性能和调速特性。

具有起动转矩大、调速平稳、经济大范围、调速容易、调速后效率高等特点。

本文设计的直流电机调速系统主要由51单片机、电源、H桥驱动电路、LED 液晶显示器、霍尔测速电路和独立按键组成的电子产品组成。

电源采用78系列芯片，采用PWM波方式实现电机+5V、+15V调速，PWM为脉宽调制，通过51单片机改变占空比实现。

通过独立的按键实现电机的启停、调速和转向的手动控制，LED实现测量数据（速度）的显示。

电机转速采用霍尔传感器检测输出方波，通过51单片机统计1秒内方波脉冲个数，计算电机转速，实现直流电机的反馈控制。

关键词：直流电机调速； H桥驱动电路； LED显示屏; 51单片机目录摘要2摘要错误!未定义书签。

目录3第 1 章引言41.1 概述41.2 国外发展现状41.3 要求51.4 设计目的及6第 2 章项目论证与选择72.1 电机调速模块72.2 PWM调速工作模式72.3 PWM脉宽调制方式错误!未定义书签。

2.4 PWM 软件实现错误!未定义书签。

第三章系统硬件电路设计83.1 信号输入电路83.2 电机PWM驱动模块电路9第 4 章系统的软件设计104.1 单片机选型104.2 系统软件设计分析10第 5 章 MCU 系统集成调试135.1 PROTEUS 设计与仿真平台错误!未定义书签。

18传统开发流程对比错误!未定义书签。

第一章简介1.1 概述现代工业的电驱动一般要求部分或全部自动化，因此必须与各种控制元件组成的自动控制系统相联动，而电驱动可视为自动电驱动系统的简称。

在这个系统中，生产机械可以自动控制。

随着现代电力电子技术和计算机技术的发展以及现代控制理论的应用，自动电驱动正朝着计算机控制的生产过程自动化方向发展。

以实现高速、高质量、高效率的生产。

在大多数集成自动化系统中，自动化电力牵引系统仍然是不可或缺的组成部分。

单片机原理及应用课程设计报告设计题目:学院: 专业:班级:学号:学生姓名：指导教师：月日目录设计题目：PWM直流电机调速系统本文设计的PWM直流电机调速系统，主要由51单片机、电源、H桥驱动电路、LED 液晶显示器、霍尔测速电路以及独立按键组成的电子产品。

电源采用78系列芯片实现+5V、+15V对电机的调速采用PWM波方式，PWM是脉冲宽度调制，通过51单片机改变占空比实现。

通过独立按键实现对电机的启停、调速、转向的人工控制，LED实现对测量数据（速度）的显示。

电机转速利用霍尔传感器检测输出方波，通过51单片机对1秒内的方波脉冲个数进行计数，计算出电机的速度，实现了直流电机的反馈控制。

关键词：直流电机调速；定时中断；电动机；波形；LED显示器；51单片机1设计要求及主要技术指标：基于MCS-51系列单片机AT89C52设计一个单片机控制的直流电动机PWI调速控制装置。

设计要求（1）在系统中扩展直流电动机控制驱动电路L298，驱动直流测速电动机。

（2）使用定时器产生可控的PWM波，通过按键改变PWM占空比，控制直流电动机的转速。

（3）设计一个4个按键的键盘。

K1: “启动/停止”。

K2:“正转/反转”。

K3:“加速”。

K4: “减速”。

（4）手动控制。

在键盘上设置两个按键----直流电动机加速和直流电动机减速键。

在手动状态下，每按一次键，电动机的转速按照约定的速率改变。

（5）*测量并在LED显示器一上显示电动机转速（rpm）.（6）实现数字PID调速功能主要技术指标（1）参考L298说明书，在系统中扩展直流电动机控制驱动电路。

⑵使用定时器产生可控PWM波，定时时间建议为250us。

（3 ）编写键盘控制程序，实现转向控制，并通过调整PWM波占空比，实现调速;（4 ）参考Protuse仿真效果图：图（1）图（1）2设计过程本文设计的直流PW碉速系统采用的是调压调速。

系统主电路采用大功率GTF为开关器件、H桥单极式电路为功率放大电路的结构。

利用单片机控制直流电机调速系统设计一、本文概述随着现代工业技术的快速发展，直流电机调速系统在众多领域，如自动化生产线、航空航天、电动汽车等中得到了广泛应用。

为了满足日益增长的精确控制和高效节能需求，开发稳定可靠的直流电机调速系统显得至关重要。

单片机作为一种集成度高、功耗低、价格适中的微控制器，被广泛应用于各种控制系统。

因此，研究利用单片机控制直流电机调速系统的设计，不仅具有理论价值，更具有实际应用意义。

本文旨在探讨基于单片机的直流电机调速系统设计的关键技术和实现方法。

文章将介绍直流电机调速系统的基本原理和常见控制方法，为后续设计提供理论基础。

文章将详细阐述单片机选型、硬件电路设计、软件编程等关键环节，并分析其中的技术难点和解决方案。

通过实际案例的分析和实验验证，评估所设计系统的性能，并提出改进和优化建议。

本文的研究内容不仅有助于推动单片机在直流电机调速领域的应用发展，也为相关领域的工程技术人员提供了有益的参考和借鉴。

二、直流电机基础知识直流电机是一种将直流电能转换为机械能的设备，其工作原理基于安培定律和电磁感应。

直流电机主要由定子和转子两部分组成。

定子包括铁心和励磁绕组，它的作用是产生一个恒定的磁场。

转子包括电枢铁心、电枢绕组、换向器和风扇等部分，它的作用是在定子产生的磁场中受力而转动。

直流电机的转速可以通过改变电枢电压、改变电枢电流或改变磁场强度来实现。

其中，改变电枢电压是最常用的调速方法。

通过调整电压的大小，可以控制电机的转速，从而实现对直流电机的精确控制。

直流电机还具有启动性能好、调速范围广、控制精度高等优点，因此在许多领域得到了广泛应用。

在单片机控制直流电机调速系统中，我们需要了解直流电机的这些基础知识，以便更好地设计和实现调速控制算法。

还需要考虑电机的额定电压、额定电流、额定功率等参数，以确保电机在正常工作范围内运行。

还需要考虑电机的散热问题，以避免因过热而损坏电机。

因此，在设计和实现单片机控制直流电机调速系统时，我们必须充分了解直流电机的基础知识和相关参数，以确保系统的稳定性和可靠性。

目录前言 (2)第一章概述 (3)1.1 单片机控制直流调速系统的设计方案 (3)1.2 单片机控制直流调速系统工作原理概述 (3)第二章单片机控制系统的硬件设计 (5)2.1单片机系统的地址分配 (5)2.2数据存储器6264的扩展 (6)2.3 ADC0809与8051单片机的接口电路设计 (8)2.3.1给定速度的设计 (8)2.3.2 反馈速度采样电路设计 (9)2.4 DAC0832与8051单片机的接口电路设计 (10)2.5 LED数码显示电路设计 (12)2.6 单片机控制直流调速系统中的其它设计 (14)第三章单片机控制系统的软件设计 (14)3.1主程序的设计 (14)3.2采样子程序 (18)3.2.1 ADC0809的采样程序 (19)3.2.2中值滤波算法子程序 (20)3.3数字PID控制算法子程序 (21)3.4 DAC0832的转换 (24)3.5程序中的代码的转换 (25)3.6给定速度显示与实际速度显示子程序 (28)3.6.1 给定速度显示程序设计 (29)3.6.2实际速度显示子程序 (30)3.7 程序的调试 (30)第四章总结 (31)致谢 (33)参考文献 ....................................................................................................... 错误！未定义书签。

附录一软件程序清单 .. (33)前言自电动机成为第二次工业革命开始的标志以来，其在工业生产制造、交通运输、家用电器等领域发挥重要作用，电动机的应用无处不在。

电机的控制系统随着计算机的发展而不断的改进。

在很长一段时间内，在较高控制性能的传动系统中，直流电机一直占据主导地位，主要原因在于其控制简单、调速平滑、性能良好。

随着电力电子技术的发展，直流电机拖动将有逐步被交流电机拖动所取代的趋势。

课程名称：微机原理课程设计题目：基于51单片机的PWM直流电机调速直流电机脉冲宽度调制(Pulse Width Modulation-简称PWM)调速产生于20世纪70 年代中期，最早用于自动跟踪天文望远镜、自动记录仪表等的驱动，后来由于晶体管器件水平的提高及电路技术的发展, PWM 技术得到了高速发展,各式各样的脉宽调速控制器，脉宽调速模块也应运而生，许多单片机也都有了PWM输出功能。

而51单片机却没有PWM 输出功能，采用定时器配合软件的方法可以实现51单片机PWM的输出功能。

本设计就是由单片机STC89C52RC芯片，直流电机（搭建H桥电路驱动）和四位一体LED数码管为核心，辅以必要的电路，构成了一个基于51单片机PWM可调速的直流电机。

该可调直流电机具有良好的起动、制动性能，宜于在大范围内平滑调速，在许多需要调速或快速正反向的电力拖动领域中得到了广泛的应用。

该可调直流电机布置合理，全部器件分布在7*9cm洞洞板上，看起来小巧精简。

采用的是单片机内部定时器产生方波并且两个P口交换输出，可以方便灵活地调速度和方向。

该可调直流电机从0到最大速度1200转每分钟一共设置了60个档次的转速，采用红光四位数码管，可以直观地显示出来（显示的是每分钟的转速）。

有红光和绿光的两个二极管作为转速指示灯。

四个控制按键就可以控制电机的转速，方向与暂停。

每按一个键，该可调电机就会实现相对应的功能，操作非常简单。

关键词：直流电机，51单片机，C语言，数码管一、设计任务与要求 (4)1.1 设计任务 (4)1.2 设计要求 (4)二、方案总体设计 (5)2.1 方案一 (5)2.2 方案二 (5)2.3 系统采用方案 (5)三、硬件设计 (7)3.1 单片机最小系统 (7)3.2 数码管显示模块 (7)3.3 系统电源 (8)3.4驱动电路 (8)3.5 整体电路 (9)四、软件设计 (10)4.1 keil软件介绍 (10)4.2 系统程序流程 (10)五、仿真与实现 (13)5.1 proteus软件介绍 (13)5.2 仿真过程 (13)5.3 实物制作与调试 (15)5.4 使用说明 (17)六、总结 (18)6.1 设计总结 (18)6.2 经验总结 (18)七、参考文献 (21)一、设计任务与要求1.1 设计任务1).对更多小器件的了解2).巩固51单片机和C语言的知识，熟悉单片机和C语言的实际操作运用3).掌握仿真软件的运用和原理图的绘制4).加深焊接的技巧，提高焊接的能力5).熟悉调试方法和技巧，提高解决实际问题的能力6).熟悉设计报告的编写过程1.2 设计要求1).四个按键分别实现改变转向，加速，减速与暂停的功能2).H桥电路驱动直流电机3).一个红光和一个绿光二级管指示电机转向4).四位数码管显示转速二、方案总体设计设计一个基于51单片机的可调直流电机。

专业课程设计题目三直流电动机测速系统设计院系：专业班级：小组成员：指导教师：日期：前言1.题目要求设计题目：直流电动机测速系统设计描述：利用单片机设计直流电机测速系统具体要求： 8051 单片机作为主控制器、利用红外光传感器设计转速测量、检测直流电机速度，并显示。

元件： STC89C52、晶振(12MHz)、小按键、 ST151、数码管以及电阻电容等2.组内分工(1)负责软件及仿真调试：主要由完成(2)负责电路焊接：主要由完成(3)撰写报告：主要由完成3.总体设计方案总体设计方案的硬件部分详细框图如图一所示 :数码管显示按键控制单片机 PWM 电机驱动一、转速测量方法转速是指作圆周运动的物体在单位时间内所转过的圈数,其大小及变化往往意味着机器设备运转的正常与否,因此,转速测量一直是工业领域的一个重要问题。

按照不同的理论方法,先后产生过模拟测速法 (如离心式转速表) 、同步测速法(如机械式或闪光式频闪测速仪) 以及计数测速法。

计数测速法又可分为机械式定时计数法和电子式定时计数法。

本文介绍的采用单片机和光电传感器组成的高精度转速测量系统,其转速测量方法采用的就是电子式定时计数法。

对转速的测量实际上是对转子旋转引起的周期脉冲信号的频率进行测量。

在频率的工程测量中,电子式定时计数测量频率的方法一般有三种：①测频率法:在一定时间间隔t 内,计数被测信号的重复变化次数N ,则被测信号的频率fx 可表示为f x =Nt(1)②测周期法:在被测信号的一个周期内,计数时钟脉冲数m0 ,则被测信号频率fx = fc/ m0 ,其中, fc 为时钟脉冲信号频率。

③多周期测频法:在被测信号m1 个周期内, 计数时钟脉冲数m2 ,从而得到被测信号频率fx ,则fx 可以表示为fx =m1 fcm2, m1 由测量准确度确定。

电子式定时计数法测量频率时, 其测量准确度主要由两项误差来决定: 一项是时基误差 ; 另一项是量化± 1 误差。

直流电机调速系统设计报告题目：H桥&串口输出2016年3月一、设计任务设计并制作一套直流电机调速系统，主要包括两部分：主电路部分和以单片机为核心的控制电路部分。

要求设计、制作控制电路和主电路，实现如下功能：（1）通过码盘和光耦得到一系列脉冲，利用M法、T法或M/T法对这些脉冲在单片机中进行处理得到电机的转速，在液晶或数码管上进行显示；（2）DC/DC电路能够正常工作，通过旋钮或键盘设定转速，并能够通过电力电子电路输出合适的电压，使电机的转速达到设定转速。

（3）实验室提供24V直流电源为DC/DC电路供电，其余部分电源请利用220V市电自行设计。

数码管显示单元DC直流电源DC码盘和光耦驱动与保护电路单片机系统旋钮输入图1 系统总体框图二、硬件电路设计与制作2.1 显示部分电路设计使用计数器采集到电机转速后，需要用数码管进行显示。

我们组选择串口驱动数码管显示电路，74HC595芯片是一种串入并出的芯片，是8位串行输入/输出或者并行输出移位寄存器，具有高阻、关、断状态。

首先使用三极管构成驱动电路，驱动数码管。

采用单片机的P0.0-P0.2作为74HC595时钟信号与输入口，使数码管显示相应转速，具体实现电路如图1。

图1 显示电路原理图2.2 驱动部分电路设计驱动部分作为电机与单片机控制器的结合部分，是本次设计的主电路，需要完成DC/DC变化的功能。

单片机产生PWM波送给驱动芯片IR2110,2110通过驱动电路控制MOSFET开关改变加在直流电机上的电压，从而达到改变转速的目的。

单片机产生的PWM1和PWM2波形要相反，控制斩波电路的半桥互补通断。

电路设计图如图2所示。

图2 驱动电路原理图2.3 电源部分设计电源设计部分共分两个部分，一部分是IR2110的供电电压和所有芯片的供电电压，另一部分是USB口供电电部分，使用电脑供电，两部分电路通过拨码开关进行切换。

市电供电电源采用220V交流电变成15V交流电，经整流桥变成直流电，再经7815、7805稳压得到15V和5V直流电，分别给驱动和单片机系统供电。

《单片机原理及应用》课程设计报告书课题名称小直流电机调速控制系统姓名学号专业指导教师机电与控制工程学院年月日任务书设计题目：小直流电机调速控制系统设计任务及要求：用0809采样电位器的值，并在显示器上显示，将此信号作为方波占空比，用过0832输出经放大后控制电机转速。

为了获得可调的直流电压调制成大小，极性可变的直流电压作为电动机的电枢，实现系统的平滑调速，这种调速系统就称为直流脉宽调速系统。

为了再比较简单的运动控制中实现智能控制，因此设计了单片机控制直流调速系统。

目录1、绪论 (1)2、方案论证 (2)3、方案说明 (3)4、硬件方案设计 (5)5、软件方案设计 (12)6、调试 (16)7、结束语 (17)8、参考文献 (18)9、附录 (19)1.绪论单片微型计算机的诞生是计算机发展史上的一个新的里程碑。

近年来，随着技术的发展和进步，以及市场对产品功能和性能的要求不断提高，直流电动机的应用更加广泛，尤其是在智能机器人中的应用。

直流电动机的起动和调速性能、过载能力强等特点显得十分重要，为了能够适应发展的要求，单闭环直流电动机的调速控制系统得到了很大的发展。

而作为单片嵌入式系统的核心—单片机，正朝着多功能、多选择、高速度、低功耗、低价格、大存储容量和强I/O功能等方向发展。

随着计算机档次的不断提高，功能的不断完善，单片机已越来越广泛地应用在各种领域的控制、自动化、智能化等方面，特别是在直流电动机的调速控制系统中。

这是因为单片机具有很多优点：体积小，功能全，抗干扰能力强，可靠性高，结构合理，指令丰富，控制功能强，造价低等。

所以选用单片机作为控制系统的核心以提高整个系统的可靠性和可行性。

对直流电机调速器设计的研究，主要实现对电机的控制。

本课程设计主要是实现PWM调速器的正转、反转、加速、减速、停止等操作。

并实现电路的仿真。

为实现系统的微机控制，在设计中，采用了AT89S52单片机作为整个控制系统的控制电路的核心部分，配以各种显示、驱动模块，实现对电动机转速参数的显示和测量。
