第1篇一、工程概况本工程为某住宅小区建设，占地面积约12000平方米，基坑开挖深度约5米。
根据地质勘察报告，施工场地地下水位较高，地下水位埋深约为地表下2米，土层主要为粉质粘土和砂质粉土，具有较强的透水性。
为确保基坑施工安全，降低地下水位，特制定本工程降水井点施工方案。
二、施工目的1. 降低地下水位，保证基坑施工安全；2. 减少基坑开挖过程中因地下水渗流引起的土体失稳现象；3. 提高地基承载力，为后续施工创造有利条件。
三、施工方法1. 井点降水方法选择根据工程地质条件和施工要求，本工程采用轻型井点降水方法。
轻型井点降水方法具有施工简单、设备轻便、降水效果显著等优点，适用于本工程地下水位较高、土层透水性较强的特点。
2. 井点布置（1）井点管布置：根据基坑平面尺寸和地下水位分布，将井点管布置成环形，井点管间距为1.5米，总管间距为3米。
（2）井点管深度：井点管深度根据地下水位埋深和降水深度要求确定，一般深度为3米。
3. 施工步骤（1）施工准备：准备施工所需的材料、设备、工具等。
（2）开挖井点坑：在井点管布置位置开挖井点坑，坑口直径为0.8米，深度为1.0米。
（3）安装井点管：将井点管插入井点坑内，确保井点管垂直。
（4）连接总管：将井点管与总管连接，连接处采用胶带密封。
（5）抽水设备安装：在地面安装抽水设备，连接总管与抽水设备。
（6）试抽水：启动抽水设备，进行试抽水，检查井点降水效果。
（7）观测记录：在施工过程中，定期观测地下水位变化，记录数据。
四、施工质量控制1. 井点管安装：确保井点管垂直、稳定，连接处密封良好。
2. 总管连接：确保总管与井点管连接紧密，无渗漏。
3. 抽水设备：检查抽水设备运行正常，无异常噪音。
4. 观测记录：准确记录地下水位变化，为后续施工提供依据。
五、施工安全措施1. 施工人员应佩戴安全帽、手套等防护用品。
2. 施工现场设置安全警示标志，确保施工安全。
3. 施工过程中，注意观察井点降水效果，如发现异常情况，立即停止施工，查找原因，采取措施。
基坑降水井施工方案基坑降水井是指在基坑挖掘施工过程中，为了排除降水而开挖的垂直井体。
降水井的施工方案应包括以下几个方面的内容：井口结构的设计、井壁加固、降水井施工过程的安全措施以及井体和井口的防渗施工。
下面是一个详细的基坑降水井施工方案。
一、井口结构设计1.根据降水井的深度和直径来设计井口结构。
一般情况下，井口尺寸要考虑到大型吊车和其他设备的进入。
2.井口结构应包括物资提升设备、井盖和井口护栏等，以确保人员和设备的安全。
二、井壁加固1.根据土壤情况和井口结构设计要求，选择适当的井壁加固方式。
常用的方法包括：钢支撑、搅拌桩和喷浆加固等。
2.在施工过程中，需要对井壁进行监测，确保井壁的稳定性。
三、降水井施工过程的安全措施1.在井口周围设置警示标志，确保人员和设备安全。
2.在井口附近设置井洞支撑，确保井口的稳定。
3.施工现场设置安全防护设备，如防护网、防护栏等，并指定专人负责安全监督。
4.使用防滑梯、吊篮等设备提供人员的紧急避险措施。
5.在井口附近设置紧急救援设备和灭火器材。
四、井体的防渗施工1.在井口挤水泥浆和注入水泥悬浮液，形成一个密封层。
2.使用防渗材料，如水泥砂浆和水泥砂浆混凝土等，进行井体防渗施工。
五、总结通过以上的基坑降水井施工方案，可以确保基坑降水井的安全性和稳定性。
在施工过程中，需要严格按照施工方案进行操作，并加强监测和安全措施，以防止事故的发生。
同时，在施工前要进行充分的勘察和设计，确保施工方案的可行性。
通过合理的施工和安全措施，降低基坑降水施工造成的经济损失和人员伤亡风险。
基坑降水施工方案详尽版1. 项目背景本项目位于XX市XX区，占地面积XX平方米，建筑总面积XX平方米。
工程包括XX栋住宅楼、XX栋商业楼和配套设施。
本施工方案主要针对项目基坑降水工程进行详细阐述。
2. 工程地质条件根据地质勘察报告，项目场地地层主要为第四系冲积层，自上而下分别为：素填土、粉土、粉砂、黏土、碎石土。
地下水位埋深约为XX米，水位年变化幅度约为XX米。
3. 降水设计原则1. 确保基坑工程安全：降水方案应保证基坑稳定，防止坍塌、涌砂等事故。
2. 满足施工要求：降水措施应确保施工进度和质量，降低对周边环境的影响。
3. 经济合理：在满足工程安全的前提下，尽量降低工程成本。
4. 环境友好：降水施工应减少对周边环境的干扰，符合绿色施工要求。
4. 降水施工方案4.1 降水方法选择根据工程地质条件、场地条件及降水设计原则，本项目基坑降水采用井点降水法。
4.2 井点布置井点布置应根据基坑平面形状、大小、地质条件及降水要求进行。
本项目基坑周圈布置环形井点，井点间距约为XX米，井点数量共计XX个。
4.3 井点施工1. 井点管：选用直径XX毫米的聚乙烯管材，壁厚约为XX毫米。
2. 滤料：采用直径小于XX毫米的天然砂，填充在井点管底部，高度约为XX米。
3. 井点安装：井点管通过高压水泵与主管路连接，形成闭合降水系统。
4.4 降水设备及参数1. 高压水泵：选用XX千瓦高压水泵，流量约为XX立方米/小时，扬程约为XX米。
2. 主管路：采用直径XX毫米的聚乙烯管材，连接各井点及水泵。
3. 配电设备：根据降水设备功率，配置相应容量的发电机或市电。
4.5 降水施工要求1. 施工前，对施工人员进行技术培训和安全教育。
2. 施工过程中，严格遵循施工方案，确保施工安全。
3. 定期检查降水设备，确保其正常运行。
4. 加强监测，实时掌握水位变化，及时调整降水措施。
5. 质量保证措施1. 井点管、主管路等材料均应符合国家相关标准，具备合格证书。

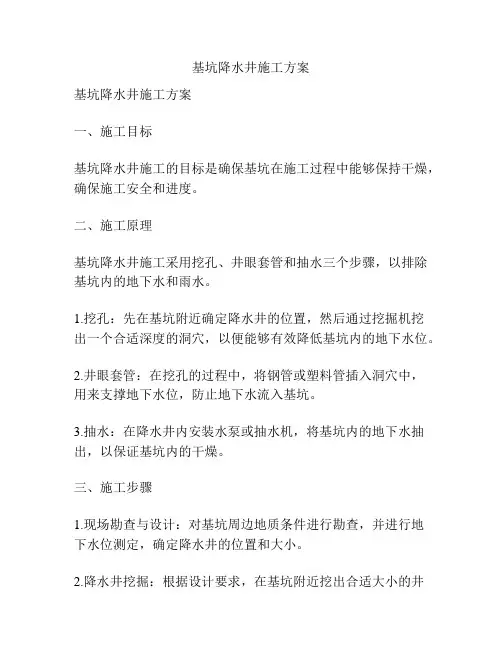

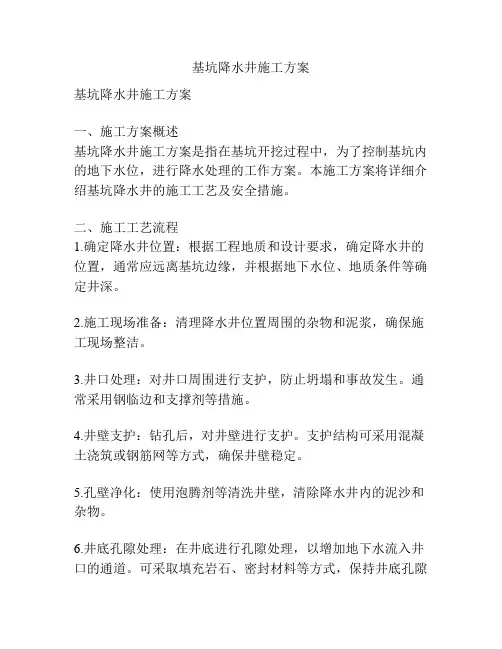

基坑降水井施工方案基坑降水井施工方案一、施工目标基坑降水井施工的目标是确保基坑在施工过程中能够保持干燥，确保施工安全和进度。
二、施工原理基坑降水井施工采用挖孔、井眼套管和抽水三个步骤，以排除基坑内的地下水和雨水。
1.挖孔：先在基坑附近确定降水井的位置，然后通过挖掘机挖出一个合适深度的洞穴，以便能够有效降低基坑内的地下水位。
2.井眼套管：在挖孔的过程中，将钢管或塑料管插入洞穴中，用来支撑地下水位，防止地下水流入基坑。
3.抽水：在降水井内安装水泵或抽水机，将基坑内的地下水抽出，以保证基坑内的干燥。
三、施工步骤1.现场勘查与设计：对基坑周边地质条件进行勘查，并进行地下水位测定，确定降水井的位置和大小。
2.降水井挖掘：根据设计要求，在基坑附近挖出合适大小的井孔，确保井孔内可以安装水泵和抽水设备。
3.井眼套管安装：根据设计要求，选择合适的钢管或塑料管作为井眼套管，插入挖掘好的井孔中，并与基坑墙面固定。
4.水泵安装：将水泵或抽水机安装在降水井内，确保能够正常抽水。
5.试运行与监测：在施工前进行试运行，检查降水井和水泵的正常工作。
在施工过程中，对降水井和抽水设备进行监测，确保其正常运行。
6.施工结束与维护：在基坑施工结束后，进行降水井的拆除和维护，清理井孔内的杂物，并进行必要的维护保养。
四、安全措施1.施工现场安全：施工现场要设置警示标志，确保施工过程中无人员进入。
2.挖孔安全：挖孔时要注意土质的稳定性，加强挖孔边坡的支护措施，确保施工人员安全。
3.井眼套管安装：安装井眼套管时要确保固定牢固，防止套管的松动和脱落。
4.抽水设备安全：抽水设备要定期检查，确保其正常工作，避免设备故障引发安全事故。
五、施工机械与材料1.挖掘机：用于挖掘降水井的井孔。
2.井眼套管：选择钢管或塑料管作为井眼套管，用于支持地下水位。
3.水泵或抽水机：用于将地下水抽出基坑。
六、施工费用与工期基坑降水井施工费用和工期根据具体情况而定，包括勘察设计费、人工费、施工材料费、设备费用等。
基坑井点降水施工方案三篇篇一：基坑井点降水施工方案XXXXX工程基坑井点降水施工方案编制人：审核人：审批人：企业名称：XXXXXXXXX有限责任公司编制日期：二00七年十一月二十日目录一、编制依据 (3)二、工程概况 (3)三、水文气象 (4)四、施工总目标 (4)五、降水处理方案 (5)六、井点降水施工方案 (5)1、施工准备 (5)2、井点安装 (6)3、抽水 (9)七、施工应急措施 (10)八、临时用电、用水 (11)九、质量保证措施 (11)十、安全保证措施 (14)十一、文明施工保证措施 (16)十二、附图附表 (17)一、编制依据1.国家现行施工验收规范、标准及广东省有关施工规定。
2.《岩土工程勘察报告》（XXXX地质工程勘察院）3.《建筑工程施工质量验收统一标准》（GB50300-20XX）4.广东省转发建设部[20XX]213号文件，关于“深基坑工程”的通知5、根据工程特点、施工现场实际情况、施工环境、施工条件和自然条件的分析。
6、本企业现有的劳动力、技术、机械设备能力和施工管理经验。
7、本公司质量管理体系有关文件。
二、工程概况1、建筑概况：XXXXXXX工程建设地点为XXX市中区大道北侧，横岭路南侧，总建筑面积为7687.18㎡，其中地下为487.97㎡，地上为7199.21㎡，建筑基底面积为1027.65㎡。
该工程建筑结构形式为框架结构，地下一层，地上八层，局部九层，建筑高度为28.60m。
2、结构概况：本工程主体结构局部地下室采用平板筏基，基底标高为-5.500（-4.950，-5.700）m。
根据地质报告基础持力层为第○11、○12层粉质黏土或第○22层强风化片岩，其地基承载力特征值分别为fka=300kpa和fka=400kpa。
主体结构无地下室部分采用独立拄基，基底标高为-5.500（-1.800）m。
根据地质报告基础持力层为第○12层粉质黏土，其地基承载力特征值分别为fka=300kpa。
基坑降水施工方案(降水井)基坑降水是在基坑、隧道、地铁工程中普遍采用的一种降低地下水位的技术。
在降低地下水位的过程中，降水井作为重要的设施之一起到了至关重要的作用。
本文将详细介绍基坑降水施工方案中降水井的设计、施工及注意事项。
降水井的设计井的位置确定降水井的位置应根据周边地形、工程需要、地质情况等因素进行合理确定。
一般在基坑周边或基坑侧面设置降水井，保证地下水顺利流入降水井并排水。
井的深度降水井的深度由地下水位和降水需求共同决定，一般需深入到达目标地下水位以下保证有效排水。
井的结构降水井需要采用合适的井筒结构，一般可采用混凝土预制井筒或者井点灌注桩等形式。
井的直径和壁厚应能满足承受地下水压力和周边土体的要求。
降水井的施工降水井的施工需要严格按照设计要求进行，具体步骤如下：1.现场准备：清理施工现场，确保施工安全。
2.井基开挖：按照设计要求开挖井基，保证井底平整。
3.确定井筒位置：确定井筒位置后进行基础预处理。
4.井筒安装：安装井筒结构，保证井筒垂直。
5.围填土工作：对井筒周围进行围填土，加固井筒结构。
6.设备安装：安装井内降水设备，连接排水管道。
7.井盖安装：安装井盖，保证井口安全。
注意事项1.安全第一：降水井施工过程中安全第一，严格遵守施工安全规范。
2.施工质量：确保降水井结构质量，防止井筒变形和漏水。
3.监测：施工期间需对降水井进行定期监测，确保排水效果。
4.环境保护：施工现场保持干净整洁，减少对环境影响。
通过以上设计、施工及注意事项的介绍，基坑降水施工方案中的降水井在工程中发挥着重要的作用，为基坑降水提供保障和支持。
希望我们的工程能够顺利进行，安全顺利完成。
第1篇一、工程概况本工程位于（具体地点），基坑深度为（具体深度）米，基础形式为（具体形式），基坑开挖面积约为（具体面积）。
由于地下水位较高，为保障基坑施工安全和施工质量，需进行基坑降水工程。
二、降水目的1. 降低地下水位，确保基坑在干燥条件下施工，防止地下水渗入基坑，影响施工质量。
2. 防止基坑边坡失稳，确保施工安全。
3. 避免坑底管涌和地基承载力下降，确保基础质量。
三、降水方法根据现场实际情况，本工程采用以下降水方法：1. 明沟加集水井降水：沿基坑四周设置明沟，将地下水引入集水井，通过水泵将集水井中的水排出。
2. 轻型井点降水：在基坑四周设置轻型井点，通过井点将地下水抽出，形成降水漏斗。
3. 喷射井点降水：在基坑四周设置喷射井点，通过喷射井点将地下水抽出，形成降水漏斗。
4. 电渗井点降水：在基坑四周设置电渗井点，通过电渗作用，将地下水抽出，形成降水漏斗。
5. 深井井点降水：在基坑四周设置深井井点，通过深井井点将地下水抽出，形成降水漏斗。
四、降水施工方案1. 施工准备（1）测量放线：根据设计图纸，对基坑四周进行测量放线，确定降水井位置。
（2）材料设备：准备轻型井点、喷射井点、电渗井点、深井井点、水泵、电缆等设备。
（3）人员组织：组织施工队伍，明确各工种人员职责。
2. 降水井施工（1）轻型井点：沿基坑四周设置轻型井点，井点间距根据地质条件确定，一般为1-2米。
（2）喷射井点：沿基坑四周设置喷射井点，井点间距与轻型井点相同。
（3）电渗井点：沿基坑四周设置电渗井点，井点间距与轻型井点相同。
（4）深井井点：在基坑四周设置深井井点，井点间距根据地质条件确定。
3. 降水施工（1）明沟加集水井降水：在基坑四周开挖明沟，将地下水引入集水井，通过水泵将集水井中的水排出。
（2）轻型井点、喷射井点、电渗井点、深井井点降水：启动水泵，通过井点将地下水抽出，形成降水漏斗。
4. 降水效果监测（1）水位监测：定期监测井点处地下水位，确保地下水位下降至设计要求。
配水干线工程基坑降水专项方案编制：审核：批准：建设有限公司年月日目录一、工程概况 (1)1.1工程简介 (1)1.2工程地质条件 (1)二、编制依据 (1)三、工程部署 (1)3.1工期目标 (1)3.2施工主要设备、材料用量计划 (2)3.3劳动力投入计划 (2)3.4施工布置 (3)四、基坑降水施工方法与技术措施 (4)4.1降水井施工工艺流程 (4)4.2降水计算 (5)4.3降水井布置图及排水措施 (9)4.4降水监测与管理 (10)4.5排水措施 (11)4.6常见质量问题（质量通病）预防措施 (11)五、安全文明施工 (12)5.1安全施工保证体系 (12)5.2安全技术保证措施 (13)5.2.1施工现场安全技术措施 (13)5.2.2施工机械的安全控制措施 (13)5.2.3地下管线保护措施 (13)5.2.4防汛措施 (14)5.3现场文明施工措施 (14)5.3.1文明施工目标 (14)5.3.2文明施工创建措施 (14)5.3.3施工现场规范管理 (14)六、环境保护、水土保持保证体系及保证措施 (15)6.1施工现场环境保护目标 (15)6.2建立健全环境保护体系 (15)6.3制定环境保护、水污染措施 (16)6.3.1水的保护 (16)6.3.2保护道路两旁的植被 (16)6.3.3施工现场环境保护 (16)七、项目风险与防范事故应急预案 (18)7.1成立应急救援组织机构 (18)7.2应急救援流程 (19)7.3应急报告流程 (19)7.4应急救援小组职责 (20)7.5地面下沉监测及应急处理 (20)7.6雨污水管的渗漏及应急处理 (20)7.7吊装应急预案 (21)7.8塌方的安全应急预案 (21)7.9施工现场触电应急预案 (21)7.10应急设备、物资 (23)7.11应急响应 (23)基坑降水专项方案一、工程概况1.1工程简介本期建成通水后的服务范围主要解决主城区的用水需求。
第1篇一、工程概况本工程位于我国某城市，工程场地地下水位较高，为确保基坑开挖及施工的顺利进行，需进行降水井施工。
以下为工程降水井施工方案。
二、施工准备1. 施工材料：根据设计要求，准备好所需的井管、成井过滤器、泥浆泵、空压机、潜水泵等施工材料。
2. 施工设备：准备好施工所需的钻机、挖掘机、吊车、搅拌机等设备。
3. 人员组织：成立降水井施工小组，明确各岗位人员职责，确保施工顺利进行。
4. 施工现场：对施工现场进行平整，确保场地坚实、排水畅通。
三、施工工艺1. 钻孔施工（1）根据设计要求，确定钻孔位置、深度、直径等参数。
（2）采用钻机进行钻孔，钻孔过程中应保持孔位垂直，确保钻孔精度。
（3）钻孔过程中，及时清除孔内岩屑，防止孔壁坍塌。
2. 成井施工（1）将井管下至孔底，确保井管垂直、稳定。
（2）采用搅拌机将成井过滤器与泥浆混合，倒入井管内，使过滤器与井管紧密结合。
（3）采用泥浆泵将泥浆注入井管内，形成泥浆护壁。
3. 降水施工（1）根据设计要求，选择合适的降水方式（如喷射井点降水、深井井点降水等）。
（2）将潜水泵安装在井管内，确保水泵运行正常。
（3）启动水泵，将地下水抽至地表，降低地下水位。
四、施工质量控制1. 钻孔质量：确保钻孔精度，孔位垂直，孔径符合设计要求。
2. 成井质量：井管、过滤器、泥浆等材料质量符合要求，成井结构稳定。
3. 降水效果：根据设计要求，确保地下水位降至规定深度。
五、施工安全措施1. 严格执行施工安全操作规程，确保施工人员安全。
2. 施工现场设置安全警示标志，提醒施工人员注意安全。
3. 施工设备定期检查、保养，确保设备运行正常。
4. 施工过程中，注意防尘、防毒、防触电等措施。
六、施工进度安排根据工程进度要求，制定降水井施工进度计划，确保工程按期完成。
七、施工验收1. 降水井施工完成后，组织相关部门进行验收。
2. 验收合格后，方可进行后续施工。
通过以上施工方案，确保工程降水井施工顺利进行，为基坑开挖及施工创造良好条件。
广州市轨道交通二、八号线延长线工程盾构1标段【江泰路站—南洲站盾构区间】土建工程降水井施工方案编制：时间：审核：时间：批准：时间：中铁一局集团有限公司广州市轨道交通二、八号线延长线工程盾构1标段【江泰路站—南洲站盾构区间】项目经理部2005年11月广州轨道交通二、八号线延长线盾构1标段降水井施工方案一、编制依据1、广州市轨道交通二、八号线延长线工程盾构1标段【江泰路站～南洲站盾构区间】土建工程相关设计资料、合同文件、招标文件及投标文件；2、本标段工程地质勘测资料、现场调查资料及我公司在深基坑施工方面的丰富经验；3、国家现行有关施工及验收规范、规则、质量技术标准，以及广州地区在安全文明施工、环境保护、交通组织等方面的规定；二、工程概况1、工程概述本工程盾构始发井（兼做轨排井）及明洞段位于江泰路站南边渡线交叉处，其里程位置为YCK12+362.199～YCK12+462.399，包括围护结构其外包长度为100.2m，该部分采用明挖法施工。
盾构井外包长18.1米，宽27.7米，深21.23米，结构为双层双跨框架结构；轨排井及普通段外包总长为82.1米，宽23.2米，深20.973米，结构采用大跨度马蹄形断面。
该段基坑开挖深度约为22m，开挖总方量约5.8万立方米，基坑开挖范围内地层从上至下依次为：<1>人工填土层、<4-1>、<4-2>冲、洪积粘性土层、<3-2>砂层、<7>岩石强风化带、<8>岩石中风化带、<9>岩石微风化带。
2、工程地质及水文地质2.1 工程地质根据业主所提供的工程勘测资料（广东有色工程勘察设计院），本场区结合原位测试及室内试验资料，按成因、岩性、状态划分，将场地岩土分层简略描述如下表。
地质纵剖面图详见地质详勘报告。
表1 岩土分层及其特征表2.2 水文地质地下水类型主要有两种：一种为赋存于第四系松散土层中的孔隙水；另一种是赋存于基岩风化带中裂隙水。
第四系孔隙水主要赋存在海陆交互相粉细砂层<2-2>、冲洪积粉细砂层<3-1>、中粗砂层<3-2>中，第四系孔隙水具有一定的承压性，为承压水。
基岩风化裂隙水含水层主要赋存于中、微风化岩中的风化裂隙之中、含水层无明确界限，埋深和厚度很不稳定，其透水性主要取决于裂隙的发育程度和性质（包括裂隙闭合或形式、规模、充填物质，以及裂隙的组合形式、密度等）、岩石风化程度。
风化程度越高、裂隙充填程度越大，渗透系数则越小。
三、基坑降水设计及井点布置1、基坑降水目的基坑工程降水主要是为了使基坑内地面至基坑底以下一定深度内的土层疏干并排水加固，便于土方开挖，更有助于提高围护结构被动区及基坑内土体的强度和刚度，以确保基坑的顺利开挖和地下结构的施工，其中包括降低浅层潜水的地下水位，降低土体的含水率，提高土体的抗剪强度稳定性，防止发生流砂、管涌和基坑回弹隆起等。
2、基坑降水设计根据工程与水文地质特点、围护结构类型、基坑开挖方法及施工顺序等，进行基坑降水作业。
拟在基坑地下连续墙做完后并达到设计强度要求后，进行基坑内降水；由于基坑开挖深度在22m 左右，基底地层地质变化不大，均为<9>微风化地层。
根据地层情况及基坑深度，基坑降水降至基底以下1m 即可，因此降水井施工深度按22m 考虑。
井孔开挖直径为800㎜，井管选择直径为500㎜的钢筋笼外裹2层透水纱布及钢筋网。
基坑降水管井数量设计根据施工具体情况进行设计。
（1）降水计算设计井深22m ，井孔直径800mm ，井管选择500mm 砼管，单节长度2m ，便于开挖时随挖随拆卸，滤水管长度4m ，设计基坑水位降至基底以下1m ；1）影响半径Hk S R 2=式中：R —影响半径（m ） S —15.5m 为水位降低值（m ）， H —含水层厚度，取H ＝15.5m k —土层渗透系数，取k ＝3.5m/d m 3.2285.35.155.152=⨯⨯=R 2）引用半径本段总长98.9米，则： 因为A/B ＝60/23.6＝3.2<5式中：A-基坑长度 A ＝60 mB-基坑宽度 B＝23.6 m 所以 r0＝πA ＝14.3606.23⨯＝21.3 m 式中： r0---引用半径（m ） 3）单段基坑总涌水量)ln '/(ln )2(0r R S S H k Q --=π式中：Q —基坑总涌水量 S —基坑底水位降深，S ＝15.5mR ’—引用影响半径，R ’＝R+ r0＝249.6 m )9.18ln 6.249/(ln 5.15)5.155.152(5.314.3-⨯-⨯⨯⨯=Q ＝1027.4m3/d 4）单井出水量3⨯=π ( d—井管直径，d＝0.35 m，l—滤管长度，l＝4 m) q⨯⨯65kdl35.3⨯⨯q＝432m3/d⨯=35465⨯.014.35）井数、间距因为3q >1.1Q>q，所以60米一段做3口井。
6）本段明挖段要设5口井，井间距D＝98.9/5＝19.78m。
（2）管井布置沿基坑中线以19m左右间距并避开支撑设备布置。
四、降水井施工降水采用重力降水办法用深井泵抽水，局部辅以真空泵抽水。
深井降水在土方开挖前20天进行，每口深井配深井泵一台，每4口深井配真空泵一台。
深井真空抽气要连续不断，深井泵抽水则不连续进行，有水则抽，断水则停。
按时抽水，最初水位高，水量多，每次抽水出水时间长，间隔时间短，以后随水位下降，每次抽水出水时间短，抽水的时间逐渐放长。
1、降水井管构造及降水设施（1）井孔开挖直径为800㎜，井管选择直径为500㎜的钢筋笼外裹2层透水纱布及铁丝网，井内设通长砼滤管。
管外回填瓜米石至地面以下1～1.5米，上侧孔口部分用粘土填实。
回填时利用井管上设的对中线确保井壁四周填层厚度均匀。
井管构造见图2。
钢筋笼构造设计见图3。
（2）真空泵：采用双节真空泵，2S-185型。
每4根井管合成一组共用一台真空泵。
（3）深井泵：降水用QY-25型潜水电泵。
每井一台，并带吸水铸铁管或胶管，并配上一个控制井内水位的自动开关，在井口安装阀门以便调节流量的大小，阀门用夹板固定。
每个基坑有2台备用泵。
（4）集水井与排水明沟：井管內抽出的地下水排水集水井，再通过排水明沟接通附近下水道。
图2 井管构造示意图图3钢筋笼结构图（单位：mm）2、降水施工（1）降井施工流程见图4。
图4 降水施工流程图（2）降水施工方法和技术措施1）成孔可根据土质条件和孔深要求，采用冲击钻机成孔，钻孔直径800mm，用泥浆护壁，孔口设置护筒，以防孔口塌方，并在一侧设排泥沟、泥浆坑。
施工中控制孔斜偏差<1%。
A．钻孔桩成孔施工a．钻孔桩施工放线时，考虑各种施工误差等因素，在设计坐标外放0.12m(1/150H，H为基坑深)，且桩位偏差不大于50mm。
b．钢护筒的埋设①钢护筒用4～8mm钢板制成，内径大于钻头直径200mm.护筒顶部开设1～2个出浆口，并高出地面0.15～0.3m。
②护筒有定位、保护孔口和维持液位高差等重要作用，采用挖埋设置方法。
桩位经测设确定后，先在桩位处挖出比护筒直径大40cm的圆坑，然后在坑底填筑30cm～50cm左右厚的粘土，分层夯实后安设护筒，护筒外围用粘土填筑夯实，护筒中心与桩位中心应重合，偏差不大于50mm；③护筒底埋设深度：在粘性土层中不小于1.0m，在砂土中不小于1.5m，并保持孔内泥浆面高于地面水位1.0m以上；c．泥浆的制作及性能要求①搅拌泥浆选用膨润土；②泥浆的控制指标：粘度≤22s；含砂率不大于8％；胶体率不小于90％；③在粘性土中成孔时循环泥浆比重控制在 1.1～1.3；在砂土和较厚底夹砂层中成孔时，泥浆比重控制在 1.2～1.3；在容易塌孔的土层中成孔时，泥浆比重加大至1.3～1.5；④施工中将经常测定泥浆比重，并经常测定粘度、含砂率和胶体率。
⑤泥浆制备、输送及回收利用连续墙施工的泥浆系统。
d．冲击成孔①开孔时低锤密击。
如果表土为淤泥、松散细砂等软弱土层，加粘土块夹小片石，反复冲击造壁，保证护筒底稳定；②必须保证泥浆供给，使孔内浆液面稳定；③在各种不同土层和岩层中钻进时，按下表施工要点进行。
表2 冲击成孔施工要点④开始钻基岩时低锤密击或间断冲击，以免偏斜。
如发现钻孔偏斜，要立刻回填片石至偏孔处上部0.3～0.5，重新钻进；⑤遇孤石时，用预爆或用高低冲程交替冲击，将大孤石击碎或挤入孔壁；⑥准确控制松绳长度，避免打空锤。
一般不用高冲程，以免扰动孔壁，引起塌孔、扩孔或卡钻等事故；⑦经常检查钢丝绳的磨损情况、卡扣松紧程度、转向装置是否灵活，防止吊钻。
e．垂直度控制①严格控制钻进速度；②钻头上方安装长度不小于三倍钻头直径的导向装置，以及相应的拉力自动装置；③当发生钻孔倾斜时，在孔内回填粘土或风化岩块至偏孔处上方0.5m，再重新钻进；④在钻进进程中，每进尺2米，将检查钻孔直径和竖直度；⑤桩的垂直度允许偏差不大于0.5％；f．桩孔排碴及检孔可以采用泥浆循环或抽碴筒等方法，视具体情况选定；如果采用抽碴筒排碴，在钻进4～5m深度以后，每钻进0.3～1m抽查一次，并及时补给泥浆。
每钻进4～5m深度时检孔一次，在更换钻头或容易缩孔处，均应检孔。
检孔器用钢筋焊接，直径与钻头直径相同，高度取直径的5倍。
g.桩孔清孔①孔壁土质较好、不易塌孔者，用空气吸泥机清孔；②孔壁土质较差者，宜用泥浆循环或抽碴筒抽碴清孔。
清孔后距孔底0.2～1m处的泥浆比重要控制在1.15～1.25，粘度≤22s，含砂率为≤8%；③清孔过程中，必须及时补给足够的泥浆以保持孔内浆液面的稳定；④本工程中钻孔桩清孔后的孔底沉渣厚度不得大于150mm；B．钻孔桩功效分析表3 成孔机械功效表表4 工效分析基本资料1、净计时不包括保养，维修，下大雨，换班等因素。
2、效率系数中0.9是考虑“相关设备”，它考虑到外部的影响，如保养，维修，另一个0.9是“相关操作”的系数，它考虑到现场组织、排班的安排，大雨，开工滞后等因素。
3、表中挖孔时间以h计。
总结：根据以上工效分析，成孔平均需要102小时。
每口降水井施工约需7天完成。
2）探测孔深足够后按顺序下钢筋笼井管。
先仔细检查滤网（30目的尼龙滤网）包扎质量，然后轻提慢放并使井管居中，当上部孔壁缩径或孔底淤塞时，边向孔内注水边缓慢放入，禁止上下提拉或强行冲击。
3）在井壁间隙回填瓜米石至地面以下1米左右，孔口部分用粘土填实。
回填时利用井管上设的对中线确保井壁四周填层厚度均匀。
井管下入后，及时在井管与土壁间填充滤料。
粒径应大于滤网的孔径。
一般为3-8 mm瓜米石。
滤料必须符合级配要求，将设计规格上、下限以外的颗粒筛除，合格率要大于90%。
