钳工实训鸭嘴锤的制作

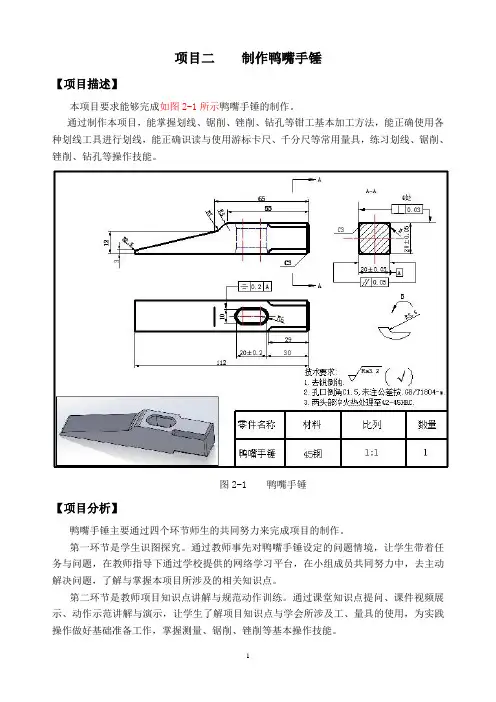

项目二制作鸭嘴手锤【项目描述】本项目要求能够完成如图2-1所示鸭嘴手锤的制作。

通过制作本项目，能掌握划线、锯削、锉削、钻孔等钳工基本加工方法，能正确使用各种划线工具进行划线，能正确识读与使用游标卡尺、千分尺等常用量具，练习划线、锯削、锉削、钻孔等操作技能。

图2-1 鸭嘴手锤【项目分析】鸭嘴手锤主要通过四个环节师生的共同努力来完成项目的制作。

第一环节是学生识图探究。

通过教师事先对鸭嘴手锤设定的问题情境，让学生带着任务与问题，在教师指导下通过学校提供的网络学习平台，在小组成员共同努力中，去主动解决问题，了解与掌握本项目所涉及的相关知识点。

第二环节是教师项目知识点讲解与规范动作训练。

通过课堂知识点提问、课件视频展示、动作示范讲解与演示，让学生了解项目知识点与学会所涉及工、量具的使用，为实践操作做好基础准备工作，掌握测量、锯削、锉削等基本操作技能。

第三环节是任务实施。

通过具体任务实施、实践操作，让学生认识与体验实训操作过程，在实践操作中去提升工作能力。

第四环节是总结与评价。

通过小组成员对作品质量分析与优秀作品展示，相互交流在学习过程中的收获与体会，让学生学会合作与思考，学会分析问题与解决问题的能力。

【学习目标】1．能借助学校网络平台与信息资源，获取设定问题的相关资料。

2．能合理选用并正确使用各种划线工具。

3．学会分析零件加工工艺及检测零件4. 掌握锯削、锉削、钻孔等基本操作技能；5. 学会锉连接圆弧面的加工方法，并达到连接圆滑、位置尺寸正确等要求。

6．能根据管理规范，清理现场，正确摆放工、量具，做到安全和文明操作。

【学时分配】总学时46学时学习任务一信息收集 ------------------- ----------------4学时学习任务二释疑解惑-------------------------------------2学时学习任务三实操验证------------------------------------12学时学习任务四总结评价-------------------------------------2学时学习任务一信息收集【任务描述】通过借助学校网络平台与信息资源，在教师指导下，以小组合作形式完成对鸭嘴手锤拟定问题信息的收集与解答，使学生在主动与相互协作中获取项目描述中的相关知识点。

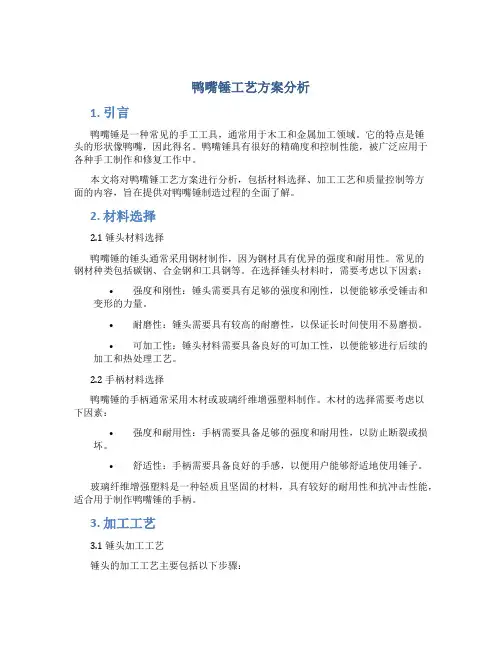

鸭嘴锤工艺方案分析1. 引言鸭嘴锤是一种常见的手工工具，通常用于木工和金属加工领域。

它的特点是锤头的形状像鸭嘴，因此得名。

鸭嘴锤具有很好的精确度和控制性能，被广泛应用于各种手工制作和修复工作中。

本文将对鸭嘴锤工艺方案进行分析，包括材料选择、加工工艺和质量控制等方面的内容，旨在提供对鸭嘴锤制造过程的全面了解。

2. 材料选择2.1 锤头材料选择鸭嘴锤的锤头通常采用钢材制作，因为钢材具有优异的强度和耐用性。

常见的钢材种类包括碳钢、合金钢和工具钢等。

在选择锤头材料时，需要考虑以下因素：•强度和刚性：锤头需要具有足够的强度和刚性，以便能够承受锤击和变形的力量。

•耐磨性：锤头需要具有较高的耐磨性，以保证长时间使用不易磨损。

•可加工性：锤头材料需要具备良好的可加工性，以便能够进行后续的加工和热处理工艺。

2.2 手柄材料选择鸭嘴锤的手柄通常采用木材或玻璃纤维增强塑料制作。

木材的选择需要考虑以下因素：•强度和耐用性：手柄需要具备足够的强度和耐用性，以防止断裂或损坏。

•舒适性：手柄需要具备良好的手感，以便用户能够舒适地使用锤子。

玻璃纤维增强塑料是一种轻质且坚固的材料，具有较好的耐用性和抗冲击性能，适合用于制作鸭嘴锤的手柄。

3. 加工工艺3.1 锤头加工工艺锤头的加工工艺主要包括以下步骤：•选择合适的原材料：根据锤头的设计要求，选择合适的钢材作为原材料。

•锻造或切割：将原材料锻造成锤头的形状，或者通过切割机械将原材料从整体中切割出锤头的形状。

•热处理：通过热处理工艺对锤头进行强化处理，以改善其硬度和强度。

•表面处理：对锤头进行抛光或镀层处理，以增加其耐磨性和美观度。

3.2 手柄制作工艺手柄的制作工艺主要包括以下步骤：•选择合适的材料：根据手柄的设计要求，选择合适的木材或玻璃纤维增强塑料作为材料。

•切割和成型：将选定的材料切割成适当的长度和形状，并进行必要的成型工艺。

•安装和固定：将锤头与手柄进行组装，并使用胶水或螺钉进行固定。

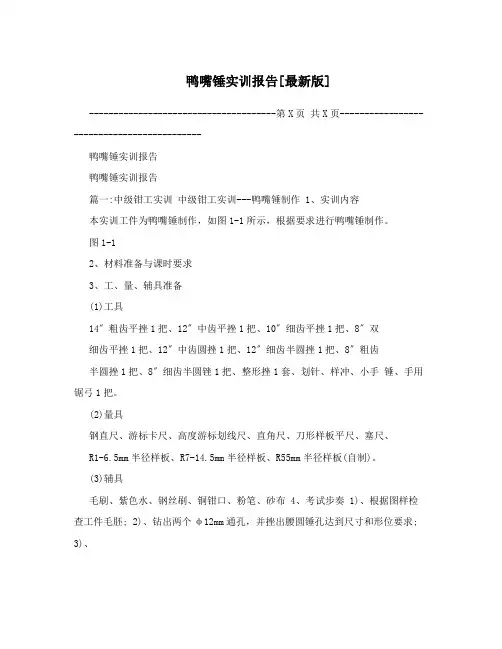

鸭嘴锤实训报告[最新版]--------------------------------------第X页共X页-------------------------------------------鸭嘴锤实训报告鸭嘴锤实训报告篇一:中级钳工实训中级钳工实训---鸭嘴锤制作 1、实训内容本实训工件为鸭嘴锤制作，如图1-1所示，根据要求进行鸭嘴锤制作。

图1-12、材料准备与课时要求3、工、量、辅具准备(1)工具14〞粗齿平挫1把、12〞中齿平挫1把、10〞细齿平挫1把、8〞双细齿平挫1把、12〞中齿圆挫1把、12〞细齿半圆挫1把、8〞粗齿半圆挫1把、8〞细齿半圆锉1把、整形挫1套、划针、样冲、小手锤、手用锯弓1把。

(2)量具钢直尺、游标卡尺、高度游标划线尺、直角尺、刀形样板平尺、塞尺、R1-6.5mm半径样板、R7-14.5mm半径样板、R55mm半径样板(自制)。

(3)辅具毛刷、紫色水、钢丝刷、铜钳口、粉笔、砂布 4、考试步奏 1)、根据图样检查工件毛胚; 2)、钻出两个φ12mm通孔，并挫出腰圆锤孔达到尺寸和形位要求;3)、锯去鸭嘴多余部分 4)、粗、半精挫R8mm内圆弧面及相切鸭嘴斜面接近尺寸(留0.1-0.2mm的精挫余量)。

5)、粗、半精挫4个R4mm内圆弧面及相切倒角面接近尺寸(留0.1-0.2mm的精挫余量)。

6)、挫出锤头SR55mm球面达到要求。

7)、全面精挫加工，达到尺寸和形位公差要求; 8)、全面光整加工，达到表面粗糙度要求; 9)、交件待验。

表1-1 鸭嘴锤制作成绩评定表--------------------------------------第X页共X页-------------------------------------------篇二:金工实训报告实训地点:金工基本功实训室实训目的:为配合完成教育教学任务，培养和提高我们的实践操作能力，使学生理论联系实际，学以致用，使学生在金工具体操作过程中，对机械制造过程有一个完整的感性认识，详细了解其基础知识，正确掌握基本技能。

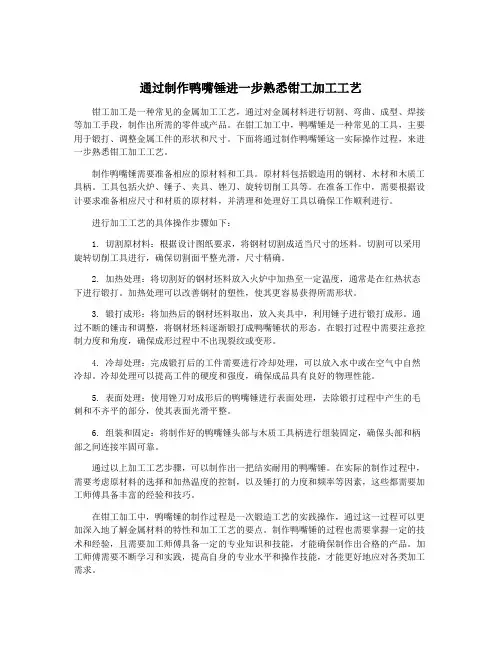

通过制作鸭嘴锤进一步熟悉钳工加工工艺钳工加工是一种常见的金属加工工艺，通过对金属材料进行切割、弯曲、成型、焊接等加工手段，制作出所需的零件或产品。

在钳工加工中，鸭嘴锤是一种常见的工具，主要用于锻打、调整金属工件的形状和尺寸。

下面将通过制作鸭嘴锤这一实际操作过程，来进一步熟悉钳工加工工艺。

制作鸭嘴锤需要准备相应的原材料和工具。

原材料包括锻造用的钢材、木材和木质工具柄。

工具包括火炉、锤子、夹具、锉刀、旋转切削工具等。

在准备工作中，需要根据设计要求准备相应尺寸和材质的原材料，并清理和处理好工具以确保工作顺利进行。

进行加工工艺的具体操作步骤如下：1. 切割原材料：根据设计图纸要求，将钢材切割成适当尺寸的坯料。

切割可以采用旋转切削工具进行，确保切割面平整光滑，尺寸精确。

2. 加热处理：将切割好的钢材坯料放入火炉中加热至一定温度，通常是在红热状态下进行锻打。

加热处理可以改善钢材的塑性，使其更容易获得所需形状。

3. 锻打成形：将加热后的钢材坯料取出，放入夹具中，利用锤子进行锻打成形。

通过不断的锤击和调整，将钢材坯料逐渐锻打成鸭嘴锤状的形态。

在锻打过程中需要注意控制力度和角度，确保成形过程中不出现裂纹或变形。

4. 冷却处理：完成锻打后的工件需要进行冷却处理，可以放入水中或在空气中自然冷却。

冷却处理可以提高工件的硬度和强度，确保成品具有良好的物理性能。

5. 表面处理：使用锉刀对成形后的鸭嘴锤进行表面处理，去除锻打过程中产生的毛刺和不齐平的部分，使其表面光滑平整。

6. 组装和固定：将制作好的鸭嘴锤头部与木质工具柄进行组装固定，确保头部和柄部之间连接牢固可靠。

通过以上加工工艺步骤，可以制作出一把结实耐用的鸭嘴锤。

在实际的制作过程中，需要考虑原材料的选择和加热温度的控制，以及锤打的力度和频率等因素，这些都需要加工师傅具备丰富的经验和技巧。

在钳工加工中，鸭嘴锤的制作过程是一次锻造工艺的实践操作，通过这一过程可以更加深入地了解金属材料的特性和加工工艺的要点。

鸭嘴锤头钳工实训报告鸭嘴锤头钳工实训报告（精选5篇）随着个人素质的提升，报告使用的频率越来越高，通常情况下，报告的内容含量大、篇幅较长。

相信许多人会觉得报告很难写吧，下面是小编整理的鸭嘴锤头钳工实训报告（精选5篇），欢迎阅读与收藏。

鸭嘴锤头钳工实训报告1一、实训目的（1）锻炼我们的耐心、毅力和细心（2）熟悉各种工具的使用方法及应用（3）了解钳工工作在机械制造及维修中的作用二、实训要求在实训期间，必须服从实训的安排，不旷课，尊重老师的指导、遵守纪律。

注意安全，重视操作实践，努力及时完成各项操作和作业。

三、实训任务通过制造螺母和鸭嘴锤子，掌握锯割、锉削、划线、钻孔、攻丝等钳工的基本操作。

四、制作过程遇到的困难在制造锤子的时候，锯铁块经常锯片卡住，锯的时候要有耐心，不然很容易把锯片弄断。

还有锉削时很难把面锉平，划线时也很难划准，钻孔最重要，很容易钻歪，钻不好前面做得多好都没用。

五、实训感想通过制造螺母和锤子，除了了解到制造的基本过程和所要用到的工具等。

更深刻理解到别人多付出劳动，获得的成果就比自己完美。

通过这两周的实训，学到很多课本学不到的知识，实训远远不同于课堂上课，在这使我得到很多经验，使我深深体会到学一门技术并不难，但学好一门技术却很难。

要想很好的完成一件事，就要全心地投入这件事上，下定决心，做到最好，在实践当中，需要有一份仔细的心，这样才能把事做好，把事故减到最低。

老师在这两周辛苦啦，教会了我们很多，不止锻炼了我们的动手能力，培养我们的兴趣，还教会了我们很多做人的道理。

这次实训只不过是学基本知识，要学好还要以后不断的练习。

在以后的学习工作中我要加强自己动手操作和运用工具的能力，我也会加倍努力，把不好的做得好，把做得好的做得更好。

七、对本次的建议希望可以多一点设备，还有有些设备希望可以现代化一些，希望学校可以安排多一点时间作为实训课！鸭嘴锤头钳工实训报告2我参加了这次学习组组织的钳工实训，学习到了很多的东西。

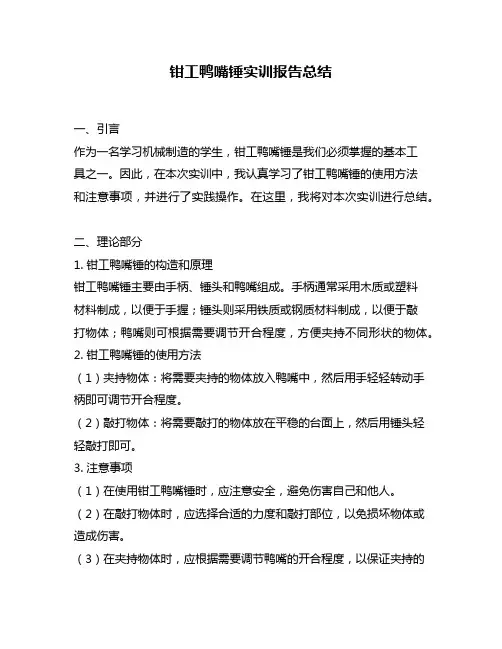

钳工鸭嘴锤实训报告总结一、引言作为一名学习机械制造的学生，钳工鸭嘴锤是我们必须掌握的基本工具之一。

因此，在本次实训中，我认真学习了钳工鸭嘴锤的使用方法和注意事项，并进行了实践操作。

在这里，我将对本次实训进行总结。

二、理论部分1. 钳工鸭嘴锤的构造和原理钳工鸭嘴锤主要由手柄、锤头和鸭嘴组成。

手柄通常采用木质或塑料材料制成，以便于手握；锤头则采用铁质或钢质材料制成，以便于敲打物体；鸭嘴则可根据需要调节开合程度，方便夹持不同形状的物体。

2. 钳工鸭嘴锤的使用方法（1）夹持物体：将需要夹持的物体放入鸭嘴中，然后用手轻轻转动手柄即可调节开合程度。

（2）敲打物体：将需要敲打的物体放在平稳的台面上，然后用锤头轻轻敲打即可。

3. 注意事项（1）在使用钳工鸭嘴锤时，应注意安全，避免伤害自己和他人。

（2）在敲打物体时，应选择合适的力度和敲打部位，以免损坏物体或造成伤害。

（3）在夹持物体时，应根据需要调节鸭嘴的开合程度，以保证夹持的牢固性。

三、实践部分1. 实验目的通过实践操作，掌握钳工鸭嘴锤的使用方法和注意事项。

2. 实验步骤（1）准备材料：钢板、木板、螺丝刀等。

（2）夹持物体：首先将钢板放入鸭嘴中，并用手轻轻转动手柄调节开合程度。

然后将木板放在钢板上，并用鸭嘴夹紧。

最后用螺丝刀将螺丝固定在木板上。

（3）敲打物体：将另一块钢板放在平稳的台面上，并用锤头轻轻敲打数次。

3. 实验结果经过实践操作，我成功地夹紧了木板并固定了螺丝，同时也成功地敲打了钢板。

整个过程中我始终注意安全，避免伤害自己和他人。

4. 实验心得通过本次实践操作，我更加深入地了解了钳工鸭嘴锤的使用方法和注意事项。

在以后的学习和工作中，我将更加熟练地使用钳工鸭嘴锤，并将注意安全，做到心中有数。

四、结论通过本次实训，我成功地掌握了钳工鸭嘴锤的使用方法和注意事项，并进行了实践操作。

在以后的学习和工作中，我将更加熟练地使用钳工鸭嘴锤，并做到心中有数。

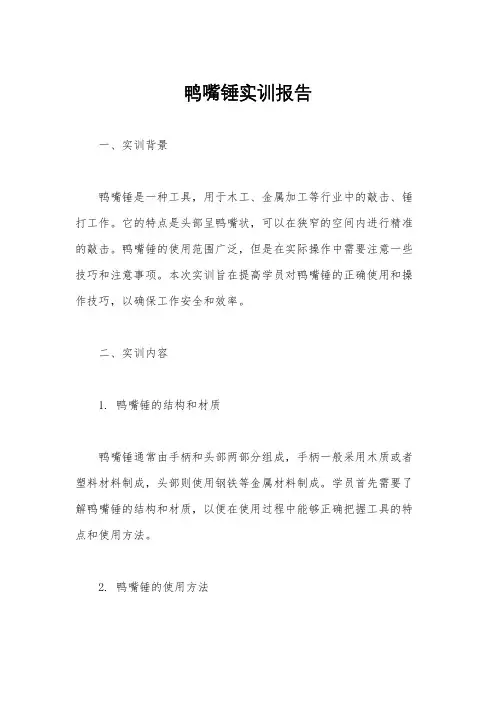

鸭嘴锤实训报告一、实训背景鸭嘴锤是一种工具，用于木工、金属加工等行业中的敲击、锤打工作。

它的特点是头部呈鸭嘴状，可以在狭窄的空间内进行精准的敲击。

鸭嘴锤的使用范围广泛，但是在实际操作中需要注意一些技巧和注意事项。

本次实训旨在提高学员对鸭嘴锤的正确使用和操作技巧，以确保工作安全和效率。

二、实训内容1. 鸭嘴锤的结构和材质鸭嘴锤通常由手柄和头部两部分组成，手柄一般采用木质或者塑料材料制成，头部则使用钢铁等金属材料制成。

学员首先需要了解鸭嘴锤的结构和材质，以便在使用过程中能够正确把握工具的特点和使用方法。

2. 鸭嘴锤的使用方法在实际操作中，学员需要掌握鸭嘴锤的使用方法。

首先是正确的握持方式，保持手柄稳定并避免手部受伤。

其次是敲击的力度和频率，需要根据具体的工作需求进行调整，避免因过度用力或者频率过快导致工件损坏或者自身受伤。

3. 鸭嘴锤的维护和保养鸭嘴锤作为一种常用工具，需要定期进行维护和保养。

学员需要了解如何清洁和润滑鸭嘴锤，以延长工具的使用寿命并保证工作效率。

三、实训过程1. 理论学习在实训开始之前，学员首先进行了关于鸭嘴锤的理论学习。

包括鸭嘴锤的结构、材质、使用方法以及维护保养等方面的知识。

通过理论学习，学员对鸭嘴锤有了初步的了解，为后续的实际操作打下了基础。

2. 操作演练在理论学习之后，学员进行了鸭嘴锤的操作演练。

通过模拟实际工作场景，学员学习了正确的握持方式、力度和频率的掌握，以及在不同材质工件上的使用技巧。

操作演练中，学员还学习了如何根据工件的不同特点进行调整，以达到最佳的敲击效果。

3. 维护保养最后，学员学习了鸭嘴锤的维护和保养知识。

包括清洁工具表面的污垢、定期润滑手柄和头部接口等方面的内容。

学员通过实际操作，掌握了正确的维护方法，以确保工具的长期使用。

四、实训效果通过本次实训，学员对鸭嘴锤的结构、使用方法和维护保养有了全面的了解。

在操作演练中，学员掌握了正确的使用技巧，提高了工作效率和安全性。

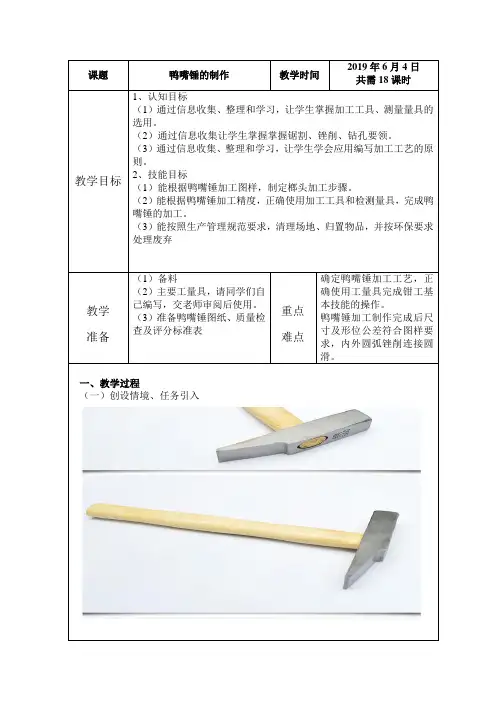

课题鸭嘴锤的制作教学时间2019年6月4日共需18课时
教学目标1、认知目标
（1）通过信息收集、整理和学习，让学生掌握加工工具、测量量具的选用。

（2）通过信息收集让学生掌握掌握锯割、锉削、钻孔要领。

（3）通过信息收集、整理和学习，让学生学会应用编写加工工艺的原则。

2、技能目标
（1）能根据鸭嘴锤加工图样，制定榔头加工步骤。

（2）能根据鸭嘴锤加工精度，正确使用加工工具和检测量具，完成鸭嘴锤的加工。

（3）能按照生产管理规范要求，清理场地、归置物品，并按环保要求处理废弃
教学准备（1）备料
（2）主要工量具，请同学们自
己编写，交老师审阅后使用。

（3）准备鸭嘴锤图纸、质量检
查及评分标准表
重点
难点
确定鸭嘴锤加工工艺，正
确使用工量具完成钳工基
本技能的操作。

鸭嘴锤加工制作完成后尺
寸及形位公差符合图样要
求，内外圆弧锉削连接圆
滑。

一、教学过程
（一）创设情境、任务引入
附件一
鸭嘴锤加工图
班级姓名学号成绩
附件二
鸭嘴锤成绩单
班级姓名学号成绩。

鸭嘴锤钳工加工工序工步
一.下料:
注意:下料后精修两端面,并保正相应的平直度、平行度和垂直度。

二.毛坯划线;
1.划出两端面对应的垂直中新线,打样冲眼.
2.划出4条棱边线, 打样冲眼.
三.加工出基准面:
注意:基准面要求平直且与轴线平行.
四.依次加工出其余三面.
注意：
1．先加工与基准面相对的平行面，且保证平直度和平行度。

两面距离15MM。

2．再分别加工两侧的垂直面，且保证两侧面间的平行度及其与基面的垂直度。

两侧面间距离15MM。

五．划线：划出鸭嘴部分的轮廓线。

六．钻孔定位划线：划出腰形孔的轮廓线。

七．钻孔
1．第一步：锯开一边。

2第二步：锯开另一边。

3．第三步：修正腰形孔。

十．倒角修饰
第一步：划出倒角轮廓线。

第二步：加工修饰倒角及锤面抛光。
