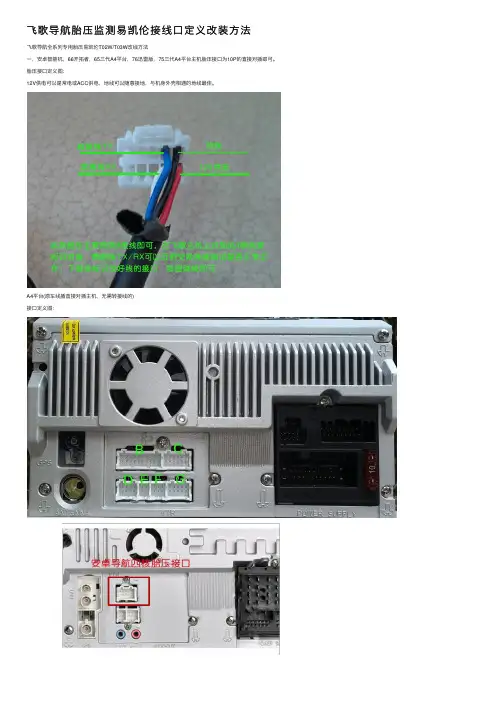

飞歌导航胎压监测 易凯伦接线口定义改装方法

飞歌导航胎压监测易凯伦接线⼝定义改装⽅法
飞歌导航全系列专⽤胎压易凯伦T02W/T03W改线⽅法
⼀，安卓智能机，66开拓者，65三代A4平台，76迅雷版，75三代A4平台主机胎压接⼝为10P的直接对插即可。

胎压接⼝定义图：
12V供电可以是常电或ACC供电，地线可以随意接地，与机⾝外壳相通的地线最佳。

A4平台(原车线插直接对插主机，⽆需转接线的)
接⼝定义图：
⼆，65III三代，75III三代胎压接⼝为14P的需要改接胎压接⼝
线，改线⽰意图如下：
三，65II⼆代，75II⼆代压接⼝为38P的需要改接胎压接⼝线，⽰意图如下：
四，黄⾦版⼆代，FA⼆代胎压接⼝为10P，但胎压接⼝需要改变线的位置，⽰意图：
附图胎压接⼝改线的技巧及⽅法操作：
--瑁瑞电⼦科技(上海)有限公司。

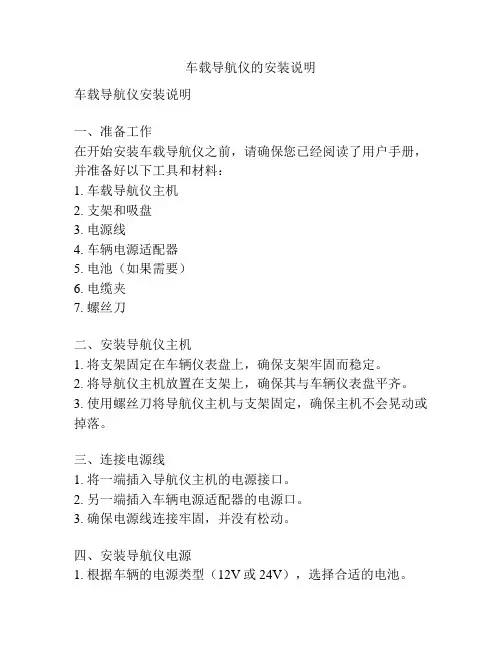

车载导航仪的安装说明车载导航仪安装说明一、准备工作在开始安装车载导航仪之前，请确保您已经阅读了用户手册，并准备好以下工具和材料：1. 车载导航仪主机2. 支架和吸盘3. 电源线4. 车辆电源适配器5. 电池（如果需要）6. 电缆夹7. 螺丝刀二、安装导航仪主机1. 将支架固定在车辆仪表盘上，确保支架牢固而稳定。

2. 将导航仪主机放置在支架上，确保其与车辆仪表盘平齐。

3. 使用螺丝刀将导航仪主机与支架固定，确保主机不会晃动或掉落。

三、连接电源线1. 将一端插入导航仪主机的电源接口。

2. 另一端插入车辆电源适配器的电源口。

3. 确保电源线连接牢固，并没有松动。

四、安装导航仪电源1. 根据车辆的电源类型（12V或24V），选择合适的电池。

2. 使用电缆夹将电池连接到导航仪主机的电池接口上。

3. 注意电池极性的正确连接，以免发生短路或其他安全问题。

五、调试导航仪1. 开始导航前，请确保车辆已经启动，并处于安全停车的状态。

2. 打开导航仪主机的电源按钮，等待片刻直到主机完全启动。

3. 根据用户手册中的操作指南，配置导航设置、GPS定位、语言偏好等选项。

4. 测试导航功能，选择目的地并观察导航系统的反应。

5. 确保导航指示清晰可见，并且语音导航功能正常工作。

六、附加功能设置某些车载导航仪可能具有其他附加功能，如蓝牙连接、音频播放等。

这些功能的设置方式与导航功能类似，可以根据用户手册进行适当的配置和调试。

七、安全注意事项1. 在驾驶过程中使用导航功能时，请将视线集中在道路上，并合理使用语音导航提示。

2. 如果导航指示与道路情况不一致，应以实际情况为准，遵守交通规则。

3. 导航仪主机应安装在不会妨碍驾驶视线的位置，并且不会影响驾驶操控。

4. 定期检查和维护导航仪系统，包括更新地图、软件升级等。

八、安装维护对于车载导航仪的安装和维护，建议遵循以下原则：1. 如果需要更换车辆或重新安装导航仪，务必仔细拆卸和安装，确保每个步骤的正确性。

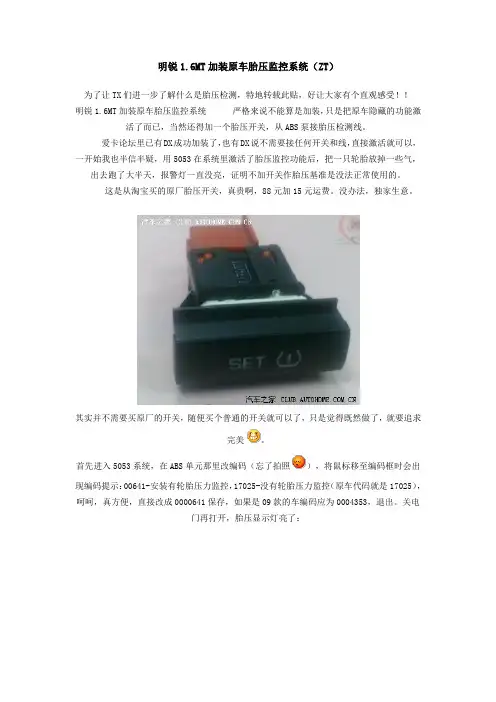

明锐1.6MT加装原车胎压监控系统（ZT）为了让TX们进一步了解什么是胎压检测，特地转载此贴，好让大家有个直观感受！！明锐1.6MT加装原车胎压监控系统严格来说不能算是加装，只是把原车隐藏的功能激活了而已，当然还得加一个胎压开关，从ABS泵接胎压检测线。

爱卡论坛里已有DX成功加装了，也有DX说不需要接任何开关和线，直接激活就可以，一开始我也半信半疑，用5053在系统里激活了胎压监控功能后，把一只轮胎放掉一些气，出去跑了大半天，报警灯一直没亮，证明不加开关作胎压基准是没法正常使用的。

这是从淘宝买的原厂胎压开关，真贵啊，88元加15元运费。

没办法，独家生意。

其实并不需要买原厂的开关，随便买个普通的开关就可以了，只是觉得既然做了，就要追求完美。

首先进入5053系统，在ABS单元那里改编码（忘了拍照），将鼠标移至编码框时会出现编码提示：00641-安装有轮胎压力监控，17025-没有轮胎压力监控（原车代码就是17025），呵呵，真方便，直接改成0000641保存，如果是09款的车编码应为0004353，退出。

关电门再打开，胎压显示灯亮了：好，这证明胎压监控功能已经激活（只是还不能使用），下一步需要从ABS泵那里接胎压检测线。

这是1.6的ABS泵：查了配件目录，这个泵是支持胎压监控的。

将ABS泵上的插座拔出，真费力啊，一开始不得要领，忙活半天第7脚是用于胎压检测，原车是空着的。

由于找不到合适的线束，只好直接将线穿过第7脚的安装孔，然后用胶水粘牢红色的就是接好了的线，引出来，再套上热缩管。

一开始受爱卡上逆风启航DX的贴子影响，将线从防火墙走到电瓶附近，然后试图穿进驾驶仓。

后来发现不论怎样努力，都没办法把线穿进驾驶仓，急得一身汗，真想直接在电瓶盒里装开关算了。

一筹莫展之际，突然发现ABS泵旁有一束线束好象也是穿进驾驶仓的，抱着试试看的心情，用铁线从线束旁穿进去，成功了！！！进了驾驶室，以后的工作就好办了。

上图中蓝色的线就是ABS泵引出的线，包了一层蓝色热缩管，开关是拆出来的ASR开关，准备从那里接线。

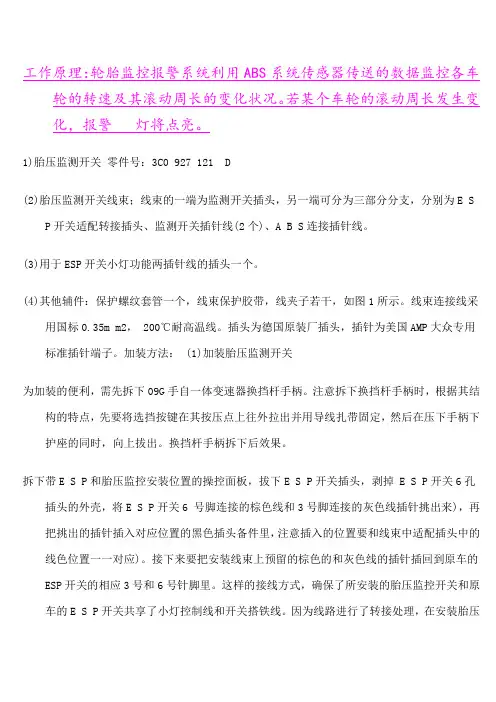

工作原理：轮胎监控报警系统利用ABS系统传感器传送的数据监控各车轮的转速及其滚动周长的变化状况。

若某个车轮的滚动周长发生变化，报警灯将点亮。

1)胎压监测开关零件号：3C0 927 121 D(2)胎压监测开关线束；线束的一端为监测开关插头，另一端可分为三部分分支，分别为E SP开关适配转接插头、监测开关插针线(2个)、A B S连接插针线。

(3)用于ESP开关小灯功能两插针线的插头一个。

(4)其他辅件：保护螺纹套管一个，线束保护胶带，线夹子若干，如图1所示。

线束连接线采用国标0.35m m2，200℃耐高温线。

插头为德国原装厂插头，插针为美国AMP大众专用标准插针端子。

加装方法： (1)加装胎压监测开关为加装的便利，需先拆下09G手自一体变速器换挡杆手柄。

注意拆下换挡杆手柄时，根据其结构的特点，先要将选挡按键在其按压点上往外拉出并用导线扎带固定，然后在压下手柄下护座的同时，向上拔出。

换挡杆手柄拆下后效果。

拆下带E S P和胎压监控安装位置的操控面板，拔下E S P开关插头，剥掉 E S P开关6孔插头的外壳，将E S P开关6 号脚连接的棕色线和3号脚连接的灰色线插针挑出来)，再把挑出的插针插入对应位置的黑色插头备件里，注意插入的位置要和线束中适配插头中的线色位置一一对应)。

接下来要把安装线束上预留的棕色的和灰色线的插针插回到原车的ESP开关的相应3号和6号针脚里。

这样的接线方式，确保了所安装的胎压监控开关和原车的E S P开关共享了小灯控制线和开关搭铁线。

因为线路进行了转接处理，在安装胎压监控开关到控制面板之前，有必要把相关线束进行一下合理的布置，特别是给监控开关连接端的线束要穿上防磨擦的螺纹塑料保护套。

整理好加装线束，将胎压监测开关安装到原预装位置，效果初现、 (2)安装与ABS连接插针线进行完前述操作后，所用材料中还有一条红/黄色长线未安装了，这也是最为重要的一项。

根据迈腾胎压报警线路电路图，这条红/黄色线需要连接ABS 电控单元插座16脚向ABS电控单元传送开关接通状态的信息。

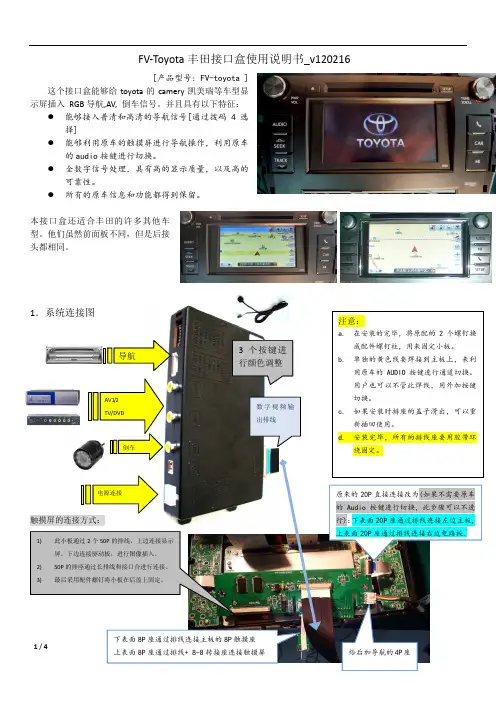

FV ‐Toyota 丰田接口盒使用说明书_v120216[产品型号: FV-toyota ]这个接口盒能够给toyota的camery 凯美瑞等车型显示屏插入 RGB 导航,AV, 倒车信号。

并且具有以下特征：● 能够接入普清和高清的导航信号[通过拨码4选择]● 能够利用原车的触摸屏进行导航操作，利用原车的audio 按键进行切换。

● 全数字信号处理，具有高的显示质量，以及高的可靠性。

● 所有的原车信息和功能都得到保留。

本接口盒还适合丰田的许多其他车型。

他们虽然前面板不同，但是后接头都相同。

1．系统连接图3个按键进行颜色调整数字视出排线的排线，上边连接显示屏，下边连接驱动板，进行图像插入。

的排座通过长排线和接口合进行连接。

最后采用配件螺钉将小板在后盖上固定。

2．拨码开关设定DIP 在ON 侧（拨下） 在OFF 侧（拨上） 1 RGB 导航打开 RGB 导航关闭 2, AV1 打开 AV1 关闭 3 AV2 打开 AV2关闭 4 RGB=高清导航[本机推荐使用这种分辨率800X480]RGB=普通导航5倒车信号（绿线=12V 时）切换到外加的CAM 视频倒车信号（绿线=12V 时）切换到原车图像因为CAMERY 系列一般都有摄像头，因此需要设定到上方。

6拨下一次：红外输出学习功能。

拨下5次：利用触摸操控DVD 或者其他视频设备的时候，出现触摸十字进行屏幕校准功能设定到OFF 进入正常使用状态 7,8 没有功能3．侧向按键使用接口盒的6P 输入头信号说明：黄色：常电12V 。

黑色：地线，接大铁。

红色：ACC （钥匙电）：当显示屏开始工作，此线=12V ，当显示屏关闭，此线=0V 。

安装者可以将红色和黄色一起连接到ACC 上，给接口盒供电。

绿色：倒车信号线[倒车时候=12V]，进行自动倒车切换。

连接到倒车灯也可以进行倒车切换。

当此信号线=12V 的时候，将切换到倒车的模式。

此8P 座：串联到小板上，来进行触摸线接入。

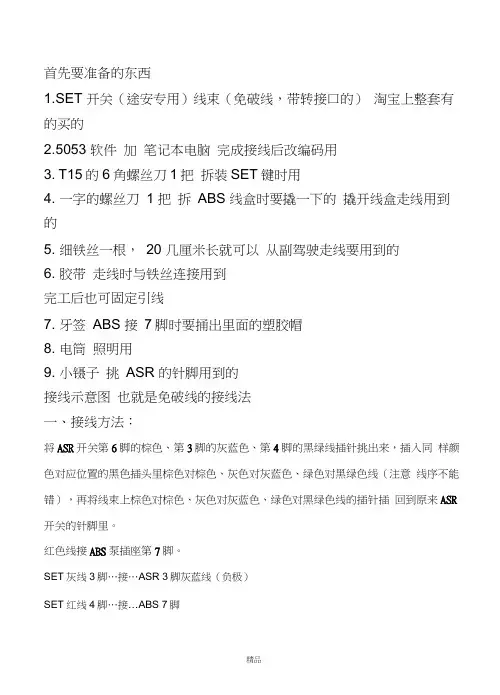

首先要准备的东西1.SET 开关（途安专用）线束（免破线，带转接口的）淘宝上整套有的买的2.5053 软件加笔记本电脑完成接线后改编码用3. T15的6角螺丝刀1把拆装SET键时用4. 一字的螺丝刀1 把拆ABS 线盒时要撬一下的撬开线盒走线用到的5. 细铁丝一根，20 几厘米长就可以从副驾驶走线要用到的6. 胶带走线时与铁丝连接用到完工后也可固定引线7. 牙签ABS 接7脚时要捅出里面的塑胶帽8. 电筒照明用9. 小镊子挑ASR 的针脚用到的接线示意图也就是免破线的接线法一、接线方法：将ASR开关第6脚的棕色、第3脚的灰蓝色、第4脚的黑绿线插针挑出来，插入同样颜色对应位置的黑色插头里棕色对棕色、灰色对灰蓝色、绿色对黑绿色线（注意线序不能错），再将线束上棕色对棕色、灰色对灰蓝色、绿色对黑绿色线的插针插回到原来ASR 开关的针脚里。
