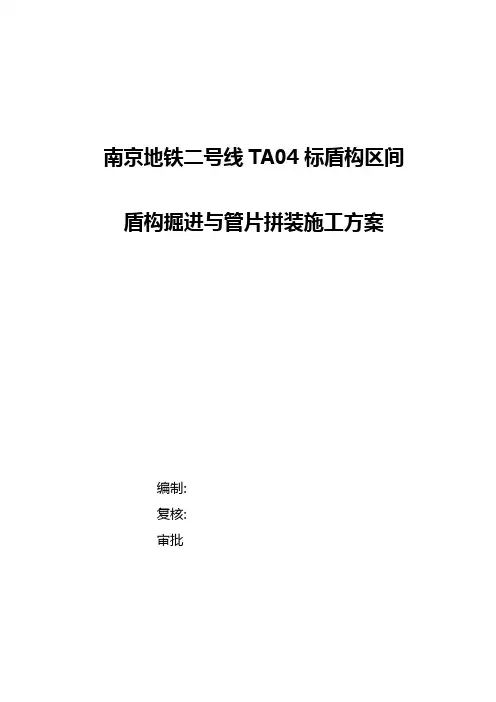

南京地铁二号线TA04标盾构区间盾构掘进与管片拼装施工方案编制:复核:审批中铁三局南京地铁二号线TA04标项目经理部二ОО七年二月盾构施工在经过前100米的初始掘进后,就转入到正常掘进施工阶段。
一个完整的掘进循环,包括如下作业:盾构机设备系统的维护检查;盾构机掘进并出土;浆液运输和同步注浆;管片输送及拼装就位。
一、盾构掘进施工1 盾构机设备系统的维护检查在盾构机掘进之前,对盾构机进行维护检查工作,主要是清洁、润滑、检查、养修。
维修保养严格遵守说明书。
维护人员通过自诊断软件系统显示的信息分析出各机构的工作状态,进而有针对性的特别维护。
2 盾构机掘进与出土2.1 盾构机正常掘进前的参数设定在掘进之前,根据初始掘进的相关数据,在控制室的PC上进行设定。
具体设定项目如下:1)输入推进参数2)输入温度参数3)输入压浆注入参数4)输入刀盘参数5)输入盾尾密封参数6)输入铰接油缸参数7)输入泡沫系统参数8)输入土压和螺旋输送机参数2.2 盾构机的操作顺序(启动、停机顺序)2.2.1 盾构掘进启动顺序1)启动通风系统2)启动冷却水系统3)启动滤清器系统4)启动润滑系统5)启动推进油泵6)启动辅助系统油泵7)启动主轴承润滑8)启动刀盘1号、2号驱动油泵9)启动螺旋输送机油泵10)启动盾尾密封油脂11)选择刀盘转速1或2,选择刀盘的旋转方向12)启动皮带机13)通过电位器启动刀盘(并确定转速)14)打开螺旋输送机闸门(根据舱内土压而定)15)选择推进模式16)启动螺旋输送机17)启动泡沫系统或膨润土系统(必要时)2.2.2 盾构掘进停止顺序1)停机顺序与开机顺序相反。
2)需要特别确认螺旋输送机闸门、泡沫系统或膨润土系统已关闭。
2.3 盾构机掘进2.3.1姿态控制1)应用VMT系统对盾构机姿态进行即时监控。
2)合理编组千斤顶,大体如下:要将盾构向左转动,A组千斤顶伸长量要大于其它三组千斤顶。
要将盾构向右转动,C组千斤顶伸长量要大于其它三组千斤顶。
盾构到达掘进作业指导书1.编制目的指导盾构接收施工作业流程,有效指导作业人员进行盾构到达掘进施工,确保盾构接收施工质量及安全、使盾构接收期间风险处于可控状态。
2.适用范围适应于盾构机到达掘进施工。
3.工艺概述及作业内容3.1工艺概述盾构到达接收位置的施工过程,自区间隧道贯通前100m掘进至区间隧道吊出井的过程。
3.2作业内容盾构到达掘进主要作业内容包括:盾构掘进、管片拼装、管线(水、电、气等)接驳、隧道运输、端头加固检测、测量、洞门凿除、洞门密封圈安装、接收托架安装、同步注浆、补充注浆、隧道清理等作业内容。
4.施工准备4.1内业技术准备(1)应根据工程及盾构到达施工的特点,编制到达掘进专项方案和应急预案,并对作业人员进行安全及技术交底。
(2)制订施工安全保证措施,提出应急预案。
(3)对施工人员进行技术交底,对参加施工人员进行上岗前技术培训,考核合格后持证上岗。
4.2外业技术准备(1)根据地质、水文、施工现场等情况,设置合理的盾构到达掘进参数。
(2)盾构到达前100m进行联系测量。
(3)接收工作井满足盾构到达要求,施工所需水、电、照明、排水、排污设施已准备就绪。
4.3技术要求(1)根据盾构洞口地层稳定性评价结果,严格按地铁施工规范、施工设计对洞口端头进行地层(注浆、旋喷桩等)加固处理。
(2)洞门凿除根据洞门的稳定性,决定洞门凿除的时间,应避免破除后暴露时间过长产生坍塌。
(3)盾构主机到达掘进50m 、20m 的位置及出洞洞门环,要进行导向系统的测量复测和精确度调整,保证出洞误差在设计允许范围内。
5.施工工艺及质量控制流程5.1施工工艺流程盾构到达掘进工艺流程见图5.1。
图1 盾构到达施工流程图5.2工艺步骤说明5.2.1端头加固盾构接收之前对洞口地层加固情况按照设计要求进行检查评定,选择加固措施的基本条件为加固后的地层要自稳能力,且不能有地下水的损失。
地层加固要保证洞门破除后的土体有充分的强度和稳定性,在盾构到达掘进时不能坍塌。
目录1 盾构掘进流程 (2)2 盾构掘进操作控制程序 (3)3 掘进模式的选择及操作控制 (4)4 盾构掘进方向控制与调整 (7)5 管片拼装 (10)6 掘进中的碴土改良 (14)7 盾构掘进注浆方案及主要技术参数 (14)8 施工运输 (14)9 盾构设备保养、维修制度 (14)1 盾构掘进流程盾构机100米试掘进完成后,此时盾构机及后配套已全部进入隧道内,可暂停掘进,进行盾构始发井各项设施换装,拆除反力架及负环管片,铺设道岔,采用双线运输。
按正常施工进行列车编组:1辆45T电瓶车+3辆18m3碴土车+2辆管片车+1辆砂浆车,共分为2组。
采用两列编组完成一个循环的施工。
区间正常掘进流程见下图所示。
图8.1-1 正常掘进流程图2 盾构掘进操作控制程序掘进控制操作控制程序如下图所示。
图8.2-1 盾构掘进控制流程图3 掘进模式的选择及操作控制3.1 不同掘进模式的特点及适用条件本标段选用的盾构机为土压平衡盾构机,具有敞开式、半敞开式和土压平衡式三种掘进模式,每一种掘进模式具有不同的特点和适用条件。
3.2 掘进模式的选择由于本工程穿越的土层:隧道穿越地层及洞壁周边地层以(9-2)粘土、(9-3)粉质粘土、(9-5)粉土、(9-6)粉砂为主,局部地段还分布中砂,围岩稳定性差,开挖后易发生侧向变形;底板地层以粘性土为主,开挖后发生基底隆起变形。
采取土压平衡的掘进模式。
3.3 掘进参数控制与优化根据我公司在盾构施工中所总结的经验,结合本区间正常掘进时下穿一级风险源,施工的主要参数如下表:下穿南太桥盘龙江技术参数表3.3-1表3.3-2表3.3-3表3.3-4表3.3-5转速、千斤顶推进力、注浆压力与时间、注浆方式与注浆量、浆液性能、盾构坡度、盾构姿态和管片拼装偏差等参数控制。
施工中熟悉盾构性能和操作方法,并根据隧道埋深、地质情况和环境条件等,对掘进参数进行预测计算,同时紧随盾构推进对地面沉降变形进行监测反馈,以验证施工参数的合理性,根据监测结果,对施工参数进行综合协调、优化。

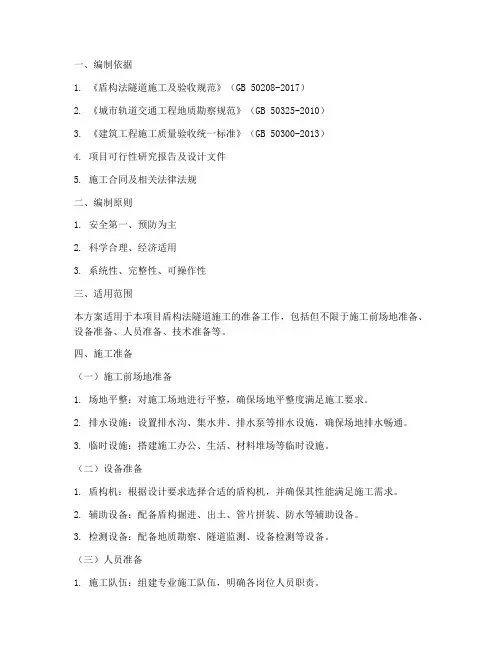

一、编制依据1. 《盾构法隧道施工及验收规范》(GB 50208-2017)2. 《城市轨道交通工程地质勘察规范》(GB 50325-2010)3. 《建筑工程施工质量验收统一标准》(GB 50300-2013)4. 项目可行性研究报告及设计文件5. 施工合同及相关法律法规二、编制原则1. 安全第一、预防为主2. 科学合理、经济适用3. 系统性、完整性、可操作性三、适用范围本方案适用于本项目盾构法隧道施工的准备工作,包括但不限于施工前场地准备、设备准备、人员准备、技术准备等。
四、施工准备(一)施工前场地准备1. 场地平整:对施工场地进行平整,确保场地平整度满足施工要求。
2. 排水设施:设置排水沟、集水井、排水泵等排水设施,确保场地排水畅通。
3. 临时设施:搭建施工办公、生活、材料堆场等临时设施。
(二)设备准备1. 盾构机:根据设计要求选择合适的盾构机,并确保其性能满足施工需求。
2. 辅助设备:配备盾构掘进、出土、管片拼装、防水等辅助设备。
3. 检测设备:配备地质勘察、隧道监测、设备检测等设备。
(三)人员准备1. 施工队伍:组建专业施工队伍,明确各岗位人员职责。
2. 培训:对施工人员进行安全技术培训,提高安全意识和操作技能。
3. 安全管理人员:配备专职安全管理人员,负责施工现场安全管理。
(四)技术准备1. 施工方案:编制详细的施工方案,明确施工工艺、技术措施、质量控制等。
2. 地质勘察:进行地质勘察,了解地层情况,为施工提供依据。
3. 监测方案:编制隧道监测方案,对隧道结构、地质、环境等进行监测。
五、施工准备时间根据工程规模和施工进度要求,施工准备时间一般不少于3个月。
六、施工准备验收施工准备完成后,由项目经理组织相关部门进行验收,确保施工准备满足施工要求。
七、注意事项1. 施工准备过程中,要严格按照相关规范和标准执行。
2. 加强施工准备过程中的安全管理和质量控制。
3. 及时发现问题,采取措施进行整改。

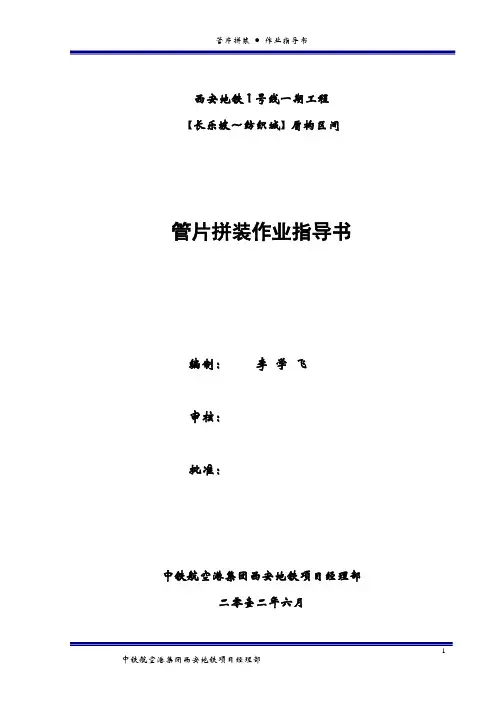

西安地铁1号线一期工程【长乐坡~纺织城】盾构区间管片拼装作业指导书编制:李学飞审核:批准:中铁航空港集团西安地铁项目经理部二零壹二年六月一、工程概况西安地铁区间隧道工程采用盾构法施工,钢筋混凝土管片采用C50、S12混凝土,外径为6000mm,内径为5400mm,环片厚度300mm,环片宽幅1500mm,每环衬砌环管片分为6块,其中封顶块1块、邻接块2块、标准块3块。
衬砌环错缝式拼装。
二、编制目的1.规范操作程序,指导现场施工;2.确保管片安装系统的安全使用;3.确保管片安装质量,提高管片安装速度;4.提高成洞隧道产品的质量,创优质工程。
三、适用范围盾构区间隧道管片拼装技术施工。
四、编制依据1.《地下铁道设计规范》;2.《地下铁道工程施工及验收规范》;3.《地下防水工程质量验收规范》;4.本工程《实施性施工组织设计》。
五、相关定义5.1管片指用于盾构开挖后完成隧道衬砌的预制钢筋混凝土圆环,管片混凝土强度C50,抗渗等级S12。
管片内径为5400mm,外径为6000mm,厚300mm,管片环宽1500mm。
每环管片组成为3+2+1,即三块标准块(B1、B2、B3)、两个邻接块(L1、L2)、一个封顶块(F)。
为满足曲线地段线路拟合及施工纠偏的需要,专门设计了左、右转弯楔形环,通过与标准环的各种组合来拟合不同的曲线。
楔形环采用双面楔形式。
5.2负环管片/0环管片安装在盾构井内,支撑于反力架上的钢筋混凝土管片,为盾构始发掘进提供反推力,其中部分位于盾构井内部分位于洞门圈内的管片称为0环管片。
5.3拼装点位管片安装点位以满足隧道线型为前提,隧道环向上F块按时钟表盘所对应的拼装位置。
由于拼装难度、防水、美观等原因一般都是12点、1点、11点或1点与11点交叉拼装,特殊情况也可以3点,9点或者其他点位。
六、部门职责6.1 工程部负责进行技术方案的制定;值班工程师进行安装指令的下达。
6.2 设物部负责钢管片等材料的采购及设备的正常使用;主司机负责管片安装时盾构的操作配合。

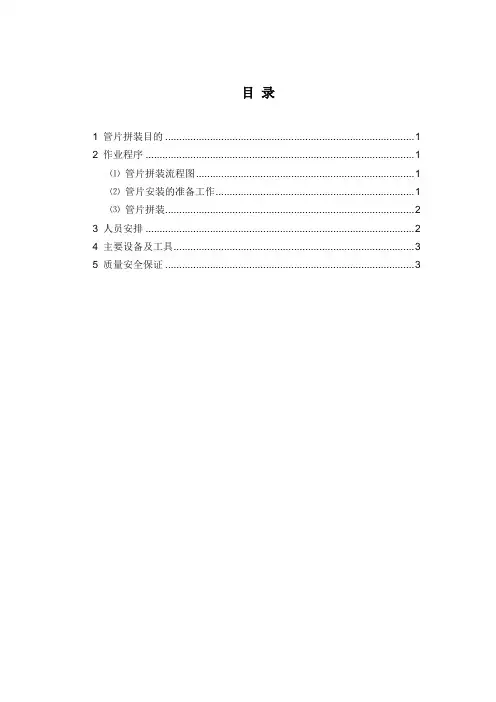

目录1 管片拼装目的 (1)2 作业程序 (1)⑴管片拼装流程图 (1)⑵管片安装的准备工作 (1)⑶管片拼装 (2)3 人员安排 (2)4 主要设备及工具 (3)5 质量安全保证 (3)管片拼装方案1 管片拼装目的通过管片安装,保证管片拼装质量,形成隧道永久衬砌。
2 作业程序⑴管片拼装流程图图1 管片拼装流程图⑵管片安装的准备工作①严格检查进场管片,不合格管片一律清退。
②吊运管片注意对管片、止水条和缓冲垫的保护。
③准备好管片螺栓,然后装上螺栓止水橡胶圈,备好紧螺栓工具。
④清理管片安装区的积水、淤泥,保证管片安装区的清洁。
⑤盾构机司机根据盾尾间隙、千斤顶行程、VMT自动导向系统计算出的封顶块位置以及隧道走向,综合确定封顶块位置,然后通知地面工程师。
⑥地面工程师根据盾构机司机提供的下一环封顶块位置安排工人把管片按拼装顺序吊至管片车上。
⑦安排三辆管片车运输一环管片,每一辆管片车堆放两块管片,把最先安装的管片放在最上面,其余类推,封顶块放在第三辆管片车上的最上面。
⑧管片运输车开到1#~2#台车的位置处。
⑨利用管片吊车将管片吊至管片输送器中间(把管片旋转90º)。
⑩管片随管片输送器一起向前移动进入一个循环状态(一个循环包括:吊起、前移、下降、后退),按以上步骤将管片(根据安装步骤)准确地放置在管片安装位置。
⑶管片拼装①隧道衬砌由六块预制钢筋混凝土管片拼装而成,其中分一块封顶块,二块邻接块及三块标准块。
小封顶块拼装方便,施工时可先搭接2/3环宽径向上推,再进行纵向插入方法拼装。
环与环错缝拼装。
②根据管片安装顺序,将须安装管片位置所对应的千斤顶缩回到适当位置,空出管片拼装位置。
③用管片安装遥控器操作,管片安装头须与管片吊装孔调整到相对位置(通过调整安装头上的六个自由度),然后吊起管片。
④将管片旋转至最终的准确位置上。
⑤穿上螺栓,拧紧螺栓(纵向与环向螺栓)。
⑥将该管片位置的千斤顶伸长,顶住管片。
⑦在做上述工作的同时,管片输送器继续按拼装顺序输送管片至安装位置。

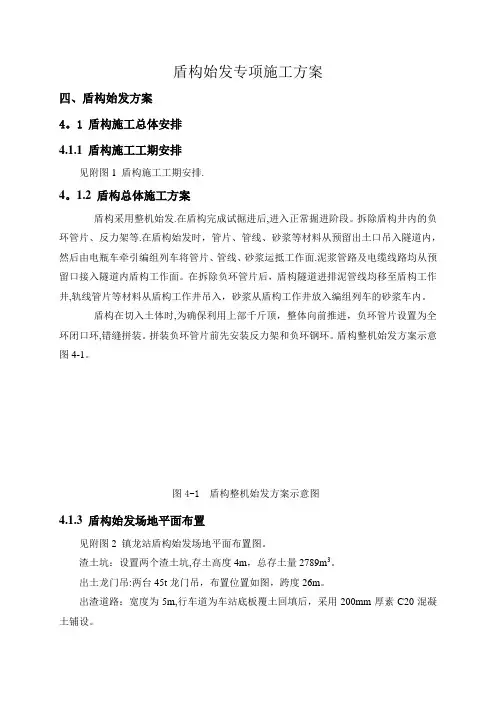

盾构始发专项施工方案四、盾构始发方案4。
1 盾构施工总体安排4.1.1 盾构施工工期安排见附图1 盾构施工工期安排.4。
1.2 盾构总体施工方案盾构采用整机始发.在盾构完成试掘进后,进入正常掘进阶段。
拆除盾构井内的负环管片、反力架等.在盾构始发时,管片、管线、砂浆等材料从预留出土口吊入隧道内,然后由电瓶车牵引编组列车将管片、管线、砂浆运抵工作面.泥浆管路及电缆线路均从预留口接入隧道内盾构工作面。
在拆除负环管片后,盾构隧道进排泥管线均移至盾构工作井,轨线管片等材料从盾构工作井吊入,砂浆从盾构工作井放入编组列车的砂浆车内。
盾构在切入土体时,为确保利用上部千斤顶,整体向前推进,负环管片设置为全环闭口环,错缝拼装。
拼装负环管片前先安装反力架和负环钢环。
盾构整机始发方案示意图4-1。
图4-1 盾构整机始发方案示意图4.1.3 盾构始发场地平面布置见附图2 镇龙站盾构始发场地平面布置图。
渣土坑:设置两个渣土坑,存土高度4m,总存土量2789m3。
出土龙门吊:两台45t龙门吊,布置位置如图,跨度26m。
出渣道路:宽度为5m,行车道为车站底板覆土回填后,采用200mm厚素C20混凝土铺设。
料库:采用10m*5m活动板房,并设专人管理。
水泥库:采用10m*5m彩钢板房。
砂石料场:采用15。
27m*7.2m混凝土硬化场地堆放。
搅拌站场地:采用15m*9m硬化场地.充电房:采用12m*3m,布置于盾构吊装孔两侧,采用24砖墙砌,内部做防水处理,中部采用12砖墙进行分割成4个3m*3m的水池,可存水冷却。
安全通道:采用标准梯笼,高度应根据现场实际进行设计。
4。
1。
4 盾构人员准备情况主要管理人员:项目经理1名,项目总工1名,工区副经理1名,工区土建负责人1名,工区机电负责人1名,技术人员4名,施工队长2名,班长4名,材料员2名,安全员4名,质检人员2名.主要作业人员:盾构机主司机4名,盾构机副司机4名,管片拼装手4名,电瓶车司机4名,电工4名,电气焊工4名,机械维修保养工12名,线路维护工4名,地下隧道配合工20名,龙门吊司机4名,挖掘机司机4名,盾构砂浆搅拌站8名,地面配合工24名.4.1。
管片拼装作业指导书1 .适用范围适用南京地铁七号线D7-TA03标土建一工区古平岗站〜福建路站区间盾构掘进施 工。
2 .施工措施2.1 管片拼装作业流程图管片拼装工艺流程图|管片」水粘贴盾构掘进|I1管片选型、卜井及运输* ______________________________掘进完成]———|盾尾:理________吊运至拼装区管片1位 1I缩回安装位置油缸推进汕加顶紧管片I 4 I 管片螺R连鼠"1.1管片脱一,盾尾后一次复紧盾构管片拼装工艺流程图1.2 管片选型管片选型在整个区间管片排版的基础上进行。
管片拼装点位为在圆周上均匀分成16个点,即管片拼装的16个点位,相邻点位 的旋转角度为22.5°。
转弯环在实际拼装过程中,可以根据不同的拼装点位来控制不 同方向上的超前量。
由于是错缝拼装,所以相邻两块管片的点位不能相差2的整数倍。
一般情况下,本着有利于隧道防水的要求,都只使用上部8个点位。
根据工程实际情况,选择拼装不同点位的转弯环,就可以得到不同方向的楔形量(如左、右、上、下等),拼装点位详见附件1:管片安装顺序及楔形量示意图。
1)管片选型原则①管片选型要适合隧道设计线路;②管片选型要适应盾构机的姿态;③管片选型要保证合理的盾尾间隙。
2)影响管片选型的主要因数针对古福区间线路走向及周边环境,管片选型要严格适合隧道设计线路,盾构掘进要依据设计图纸拟合的线路排环表,不得随意更改选派选型及拼装点位。
在进行管片选型的时候,既要充分考虑线路的拟合,又要考虑盾尾间隙及推进油缸的行程差值。
油缸行程的差值能反映盾构机与管片平面的空间关系,应把油缸行程的差值作为管片选型的重要依据;盾尾间隙接近于警戒值(25mm)时,根据盾尾间隙进行管片选型。
3)影响管片选型的其他因素目前盾构工程中大多采用的是铰接式盾构机,即盾构机不是一个整体,而是在盾构机中体与盾尾之间采用铰接油缸进行连接,铰接油缸可以收放,这样就更加有利于盾构机在曲线段的掘进及盾构机的纠偏。

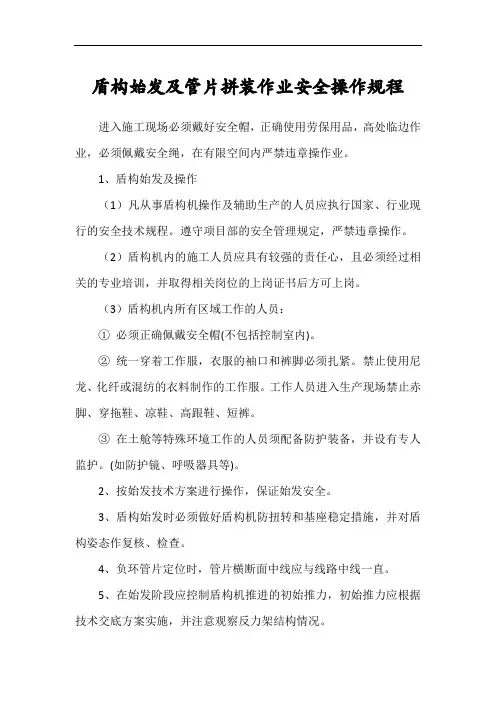

盾构始发及管片拼装作业安全操作规程进入施工现场必须戴好安全帽,正确使用劳保用品,高处临边作业,必须佩戴安全绳,在有限空间内严禁违章操作业。
1、盾构始发及操作(1)凡从事盾构机操作及辅助生产的人员应执行国家、行业现行的安全技术规程。
遵守项目部的安全管理规定,严禁违章操作。
(2)盾构机内的施工人员应具有较强的责任心,且必须经过相关的专业培训,并取得相关岗位的上岗证书后方可上岗。
(3)盾构机内所有区域工作的人员:①必须正确佩戴安全帽(不包括控制室内)。
②统一穿着工作服,衣服的袖口和裤脚必须扎紧。
禁止使用尼龙、化纤或混纺的衣料制作的工作服。
工作人员进入生产现场禁止赤脚、穿拖鞋、凉鞋、高跟鞋、短裤。
③在土舱等特殊环境工作的人员须配备防护装备,并设有专人监护。
(如防护镜、呼吸器具等)。
2、按始发技术方案进行操作,保证始发安全。
3、盾构始发时必须做好盾构机防扭转和基座稳定措施,并对盾构姿态作复核、检查。
4、负环管片定位时,管片横断面中线应与线路中线一直。
5、在始发阶段应控制盾构机推进的初始推力,初始推力应根据技术交底方案实施,并注意观察反力架结构情况。
6、根据隧道地质状况、埋深、地表环境、盾构姿态、施工监测结果制定当班盾构掘进施工指令,并准备好管片拼装、壁后注浆工作。
应做到注浆与掘进的同步进行,及时根据信息反馈情况调整注浆参数。
7、严格按照盾构设备操作规程、安全操作规程以及当班的掘进指令控制盾构掘进参数与盾构姿态。
8、掘进中应设专人按规定进行监控量测,并及时向监控室反馈监测情况。
9、盾构过程中应按有关规定进行盾构与管片姿态人工复核测量、跟踪与信息反馈。
10、施工过程中,应尽量防止盾构机横向偏差、纵向偏差和转动偏差的发生,用测量数据修正盾构姿态,尽早进行“蛇行”修正。
11、盾构机体前端两侧及机尾不得站人。
电机车运行前后轨道两端头必须设置铁鞋和阻车器,以防止发生电瓶车突发遛车伤人事故。
12、盾构暂停施工时,应按稳定开挖面的专项措施执行。
第1篇一、工程概况本工程为城市轨道交通项目,采用盾构法施工,全长约10公里,包含3个区间,分别为A区间、B区间和C区间。
A区间起于A站,止于B站,长度约2.5公里;B 区间起于B站,止于C站,长度约3公里;C区间起于C站,止于D站,长度约4.5公里。
隧道埋深一般在10-20米之间,最大埋深约25米。
隧道内径为6.2米,采用单管片拼装。
二、施工方案设计原则1. 安全性原则:确保施工过程中人员、设备、环境的安全。
2. 经济性原则:在保证安全和质量的前提下,降低施工成本。
3. 环保性原则:尽量减少施工对环境的影响,实现绿色施工。
4. 可操作性原则:施工方案应具有可操作性,便于施工人员理解和执行。
三、施工准备1. 施工图纸及技术资料准备:熟悉施工图纸,了解隧道结构、地质条件、周边环境等,收集相关技术资料。
2. 人员组织:组建专业的施工队伍,包括盾构施工、测量、地质勘察、安全监理等人员。
3. 设备准备:准备盾构机、盾构隧道、测量仪器、地质勘察设备、安全防护设备等。
4. 材料准备:准备盾构管片、混凝土、钢筋、防水材料等。
四、施工工艺1. 盾构机安装与调试:在盾构始发井内安装盾构机,进行设备调试,确保设备运行正常。
2. 盾构始发:在始发井内完成盾构机的安装、调试后,进行盾构机的始发。
3. 盾构掘进:- 掘进参数控制:根据地质条件、隧道结构等因素,合理控制掘进参数,如掘进速度、推进力、刀盘转速等。
- 管片拼装:在盾构机内部进行管片拼装,确保管片拼装质量和精度。
- 出土:通过盾构机的出土系统,将隧道内土体运出。
4. 盾构接收:- 接收井准备:在接收井内进行盾构机的接收准备,包括接收井的加固、接收井内设施的设置等。
- 盾构机接收:将盾构机缓慢从隧道内推出,进入接收井内。
5. 隧道衬砌施工:- 衬砌材料准备:准备隧道衬砌所需的混凝土、钢筋、防水材料等。
- 衬砌施工:在隧道内进行衬砌施工,确保衬砌质量和安全。
五、施工质量控制1. 原材料质量控制:严格控制原材料的质量,确保原材料符合设计要求。
一、工程概况本工程为某城市地铁隧道工程,采用盾构法施工。
隧道全长为X米,管片采用C50预置钢筋混凝土通用管片,管片内径为5400mm,外径为6000mm,宽1200mm,楔形量为41mm。
管片拼装施工是隧道施工中的重要环节,为确保施工质量和进度,特制定本专项施工方案。
二、施工准备1. 人员准备:成立管片拼装施工小组,明确各成员职责,确保施工过程中协调有序。
2. 设备准备:准备管片拼装机、吊车、盾构千斤顶、扭矩扳手、测量仪器等设备,并进行检查、调试,确保设备性能良好。
3. 材料准备:准备管片、连接螺栓、密封垫、防水材料等,并确保材料质量符合要求。
4. 施工场地准备:清理施工现场,确保场地平整、清洁,为管片拼装提供良好的施工环境。
三、施工工艺1. 管片拼装流程:(1)拼装成环方式:盾构推进结束后,迅速拼装管片成环。
除特殊场合外,大都采取错缝拼装。
(2)拼装顺序:从下部的标准(A型)管片开始,依次左右两侧交替安装标准管片,然后拼装邻接(B型)管片,最后安装楔形(K型)管片。
(3)盾构千斤顶操作:拼装过程中,根据管片拼装顺序分别缩收和顶上盾构千斤顶,确保开挖面稳定。
(4)紧固连接螺栓:先紧固环向连接螺栓,后紧固轴向连接螺栓。
采用扭矩扳手紧固,紧固力取决于螺栓的直径与强度。
(5)楔形管片安装:楔形管片安装在邻接管片之间,为方便插入,可装备能将邻接管片沿径向向外顶出的千斤顶。
2. 管片拼装关键工序:(1)防水等材料的安装:在弹性密封垫粘贴安装前,清除管片上预留凹槽接触面的灰尘,确保密封垫粘贴在凹槽正中位置。
(2)管片的运输与堆放:管片由运送车辆运至施工场地,安装弹性密封条、传力衬垫等,然后垂直运送到编组列车上,再经电瓶车运至隧道内工作面进行拼装。
四、施工质量控制1. 确保管片质量符合设计要求,严禁使用不合格管片。
2. 严格控制管片拼装精度,确保管片轴线与盾构机轴线偏差在允许范围内。
3. 严格控制连接螺栓紧固力,确保连接牢固。
盾构专项施工方案一、前言盾构施工是地下工程中一种常见且先进的施工技术,能够有效减少对地表环境的影响,提高工程质量。
本文将围绕盾构专项施工方案展开讨论,并介绍其施工流程、关键技术及注意事项。
二、施工流程1. 前期准备在实施盾构施工前,需要对工程现场进行勘察、设计以及相关手续的办理。
同时,要确保施工人员已经接受相关的培训和安全教育。
2. 盾构机组装将盾构机按照设计要求组装,并进行测试,确保设备正常运行。
3. 盾构施工•掘进施工:定位开挖,实施刀盘掘进,控制盾构机的推进速度。
•补偿及润滑:根据盾构机的运行情况,及时进行泥浆的混合和注入,保证掘进施工的顺利进行。
•衬砌施工:通过盾构内的装置完成隧道管片的安装,保证隧道的稳定性。
4. 施工验收在盾构施工完成后,需对工程进行验收,确保工程质量符合相关标准。
三、关键技术1. 盾构机盾构机是盾构施工的核心设备,具有掘进、地层支护和成品加固等功能。
盾构机的选型和使用对工程施工有着至关重要的影响。
2. 泥浆系统泥浆系统是盾构施工中不可或缺的一部分,能够支持盾构机的顺利掘进,并有效控制地层的稳定。
3. 盾构管片拼装盾构管片是地下隧道的主要支护结构,其拼装质量直接关系到隧道的稳固性和密封性。
四、注意事项在盾构施工中,需要特别注意以下事项: - 安全第一,严格遵守相关规定,保障现场施工人员的安全。
- 严格按照施工方案执行,确保工程进度和质量。
- 定期检查设备和材料的质量,及时发现和解决问题。
五、结语盾构专项施工方案是地下工程中重要的一环,合理的施工方案能够保证工程顺利进行并提高施工效率。
希望本文能为相关从业人员提供一定的参考和指导,确保盾构施工取得良好的效果。
盾构隧道施工方案5∙ 1盾构隧道100m试挖施工盾构开始开挖的100m称为试挖段。
通过试挖段将实现以下目标:在最短的时间内对盾构机进行负载调试。
(2) 了解和了解工程地质条件,掌握地质条件下土压平衡的施工方法。
(3)收集、整理、分析和总结各层的开挖参数,制定各层正常开挖作业规则,以及推力、推进速度和排泥量的关系,实现快速、连续、高效的正常开挖。
(4)熟悉管片拼装操作流程,提高拼装质量,加快施工进度。
(5)通过本路段的施工,加强对地表变形的监测分析,反映盾构机出孔和前进时盾构机对周围环境的影响,掌握盾构机前进参数和同步注浆量。
(6)通过在地层上推进施工,找出盾构截面在各层中时盾构推进轴的控制规律。
(7)试挖段试验项目:灌浆液的混合比、外加剂的种类及用量、盾构掘进的各项参数、施工方式的选择。
(8 )验证不同岩层的刀盘和刀具磨损量,结合推力、刀盘转速等确定最佳参数,计算切换点。
5. 2盾构隧道法向段施工6. 2.1驱动方式的选择土压平衡盾构机有开放式、半开放式和土压平衡三种开挖方式。
土压力平衡方式分为普通土压力平衡和附加土压力平衡。
为获得理想的开挖效果,保证开挖面的稳定性,避免涌水、涌砂、塌方等事故,有效控制地表沉降,保证地面建筑物的安全,必须根据不同的开挖条件选择不同的开挖条件。
不同的地质条件。
该段隧道主要穿越地层<3-2>中粗砂层、<4-2B>粉质粉质粘土、<5Z-2>砂质粘土、<6Z>全风化花岗片麻岩、<7Z>强风化花岗片麻岩,<8Z >中风化花岗片麻岩,<9Z>微风化花岗片麻岩,<F>断层断裂带,地质较为复杂,因此在推进时采用盾构机土压平衡方式。
通过试掘段的掘进,选取7个施工管理指标进行掘进控制管理:a、土仓压力;b、推进速度;c、总推力;d、土壤位移;e、刀盘转速和扭矩;Fo注浆压力和注浆量;g、加泥量和加泥比,其中土仓压力和同步注浆量是主要管理指标。
⑴土压平衡模式①适应工作条件一个。
洞体位于粉砂质粉砂、泥质粉砂岩等自稳定性较差的地层中。
盾构掘进管片拼装等施工方案作业方案WTD standardization office【WTD 5AB- WTDK 08- WTD 2C】盾构掘进、管片拼装、壁后注浆、成型隧道施工方案施工方案盾构掘进掘进流程见图2-1-1。
用于本合同段掘进施工的土压平衡盾构的开挖土仓由刀盘、切口环、隔板、土压传感器及膨润土添加、泡沫注入系统组成。
根据本合同段隧道地层条件,需选择土压平衡模式进行本合同段区间隧道的掘进。
土压平衡掘进模式中土仓压力的保持首先需选定土仓压力,掘进过程中通过调整推进力实现推进速度控制、通过调整螺旋输送机转速实现出碴量控制。
具体方法如下:(1)土仓压力值P的选定P值应能与地层土压力和静水压力相平衡,设刀盘中心地层静水压力、土压力之和为P0,则P=KP0,K一般取~。
掘进施工过程中土仓压力根据试掘进时取得的经验参数并结合盾构所在位置的埋深、土层状况及地表监测结果进行调整与控制。
(2)推进速度控制图2-1-1 盾构掘进控制程序图土压力设定土压力控制掘进速度控制监视为保持土仓压力的稳定,掘进速度必须与螺旋输送机的转速相符合,同时必须兼顾注浆,确保浆液能均匀填实管片与地层的空隙,根据施工的实际情况确定并调整掘进速度控制推进油缸的推力。
(3)出碴量的控制每环掘进出碴量根据试掘进段取得的参数进行控制。
出碴量控制可通过推进速度与螺旋输送机转速来实现。
(1)姿态监控系统盾构姿态监控通过SLS-T自动导向系统和人工测量复核进行盾构姿态监测。
随着盾构推进导向系统后视基准点需要前移,必须通过人工测量来进行精确定位。
为保证推进方向的准确可靠,拟每30~50m进行一次人工测量,以校核自动导向系统的测量数据并复核盾构机的位置、姿态,确保盾构掘进方向的正确。
(2)调整与控制盾构共16组推进油缸,分五区,每区油缸可独立控制推进油压。
盾构姿态调整与控制便可通过分区调整推进油缸压力事项盾构掘进方向调整与控制。
(3)纠偏措施1)滚动纠偏刀盘切削土体的扭矩主要是由盾构壳体与洞壁之间形成的摩擦力矩来平衡,当摩擦力矩无法平衡刀盘切削土体产生的扭矩时将引起盾构本体的滚动。
盾构滚动偏差可通过转换刀盘旋转方向来实现。
2)竖直方向纠偏控制盾构机方向的主要因素是千斤顶的单侧推力,它与盾构机姿态变化量间的关系非常离散,需要靠人的经验来掌握。
当盾构机出现下俯时,可加大下侧千斤顶的推力,当盾构机出现上仰时,可加大上侧千斤顶的推力来进行纠偏。
同时还必须考虑到刀盘前面地质因素的影响综合来调节,从而到达一个比较理想的控制效果。
3)水平方向纠偏与竖直方向纠偏的原理一样,左偏时应加大左侧千斤顶的推进压力,右偏时则应加大右侧千斤顶的推进压力,并兼顾地质因素。
(4)方向控制及纠偏注意事项1)在切换刀盘转动方向时,应保留适当的时间间隔,切换速度不宜过快,切换速度过快可能造成管片受力状态突变,而使管片损坏。
2)根据掌子面地层情况应及时调整掘进参数,调整掘进方向时应设置警戒值与限制值。
当盾构姿态接近警戒值时就应该实行纠偏程序。
3)蛇行修正及纠偏时应缓慢进行,如修正过程过急,蛇行反而更加明显。
在直线推进的情况下,应选取盾构当前所在位置点与设计线上远方的一点作一直线,然后再以这条线为新的基准进行线形管理。
在曲线推进的情况下,应使盾构当前所在位置点与远方点的连线同设计曲线相切。
4)推进油缸油压的调整不宜过快、过大,否则可能造成管片局部破损甚至开裂。
5)正确进行管片选型,确保拼装质量与精度,以使管片端面尽可能与计划的掘进方向垂直。
6)盾构始发到达时方向控制极其重要,应按照始发、到达掘进的有关技术要求,做好测量定位工作。
盾构在掘进过程中应严格控制盾构推进轴线,在直线段和半径不小于500m的曲线段,盾构机轴线的允许偏差应为:平面±5mm、高程±20mm;在半径小于500m的曲线段,盾构机轴线的允许偏差为:平面±8mm、高程±25mm。
(1)掘进施工参数应根据工程水文地质情况作出包括掘进模式、土仓压力、总推力、掘进速度、刀盘转速、刀具贯入量以及碴土改良方法、碴土管理等决定,不得随意更改相应掘进参数。
(2)在施工进行期间结合地面监测反馈信息及实际施工情况进行总结分析,对掘进参数进行动态管理,在施工过程中对掘进参数进行不断的优化。
(3)掘进时应根据工程水文地质条件相适应的碴土改良方式对碴土进行改良,以保证碴土的流塑性和止水性。
(4)结合地面沉降监测反馈信息,对出碴量控制标准进行调整,实现碴土管理的最优化。
管片拼装管片内径5400mm,外径6000mm,衬砌管片分为6块: 3块标准块(A型),2块邻接块(B型)和1块封顶块(C型),环片厚度为300mm,环片宽度为1200mm。
左右转弯环管片最大楔形量为48mm。
采用弯曲螺栓连接,环向共12根螺栓,纵向共16根螺栓。
混凝土强度等级C50,抗渗等级S10。
本区间管片止水材料采用三元乙丙橡胶挤出硫化而成的弹性橡胶密封垫,与管片间用单组份氯丁-酚醛胶粘剂粘结。
管片安装步骤示意图如图2-2-1,详细方法如下:(1)防水材料粘贴。
由管片供应组人员进行衬垫、止水条粘贴。
(2)管片进场。
管片除进行出场质量控制外,还需由专人进行进场管片质量验收,管片应无缺棱、掉角;无顶推贯穿裂缝和大于宽的裂缝及混凝土剥落现象。
平运输系统进行管片运输。
(4)安装区清理。
清理管片安装区内的水及碴土等。
(5)收油缸。
根据管片安装需要,分区收回油缸,尽量较少同时收回油缸的数量。
图2-2-1 管片安装步骤示意图(6)管片安装。
安装区域的油缸全部收到位后,可进行管片就位、安装。
管片安装顺序为先拼标准块,然后拼装邻接块,最后安装封顶块,管片安装时由下至上左右对称进行。
(7)顶伸油缸。
管片就位后,将油缸以低油压顶推支撑在管片上。
管片拼装允许偏差见表2-2-1 管片拼装允许偏差表(1)质量保证1)严格进场管片的检查,破损、裂缝的管片不用。
下井吊装管片和运送管片时应注意保护管片和止水条,以免损坏;2)止水条及衬垫粘贴前,应对管片接触面进行彻底地清洁,以确保其粘贴稳定牢固。
施工现场管片堆放区应有防雨淋设施。
粘贴止水条时应对其涂缓膨剂;3)管片安装前应对管片安装区进行清理,清除如污泥、污水,保证安装区及管片相接面的清洁;4)严禁非管片安装位置的推进油缸与管片安装位置的推进油缸同时收回;5)管片安装时必须运用管片安装的微调装置将待装的管片与已安装管片块的内弧面纵面调整到平顺相接以减小错台。
调整时动作要平稳,避免管片碰撞破损;6)同步注浆压力必须得到有效控制,注浆压力不得超过限值。
(2)安全保证1)管片安装进行时,非操作人员不得进入管片安装区域,管片安装人员也不得站立在管片安装机上,管片安装机操作司机在操作过程中随时关注管片安装区域内人员情况;2)在进行紧固螺栓时,不得移动管片安装机,避免人员摔跌受伤;3)片安装施工人员应观察并使管片安装机移动范围内的管线放到合适的位置,避免造成管线损坏;4)工过程中不得也管片安装机进行非管片安装的拉、推、顶操作,避免损坏设备;5)片安装过程中操作人员使用的工具在使用完后立即放到稳妥的位置,避免工具从高处摔下损坏推进油缸等设备。
壁后注浆壁后注浆采取同步注浆和二次补充注浆两种方式,同步注浆通过同步注浆系统随掘进同时注入,二次补充注浆利用补充注浆系统在盾尾后通过管片注浆孔进行。
同步注浆浆液为水泥砂浆,配比见表2-3-1。
二次补充注浆主要采用水泥浆,在隧道开挖对地表建筑或管线影响较大的地段,为减少地面沉降,可选择速凝型浆液,如水泥-水玻璃双液浆等。
水泥单液浆配比一般取水灰比1∶1或1∶。
水泥-水玻璃双液浆配比见表2-3-2。
表2-3-1 同步注浆材料配比表胶凝时间:一般为3~10h ,根据地层条件和掘进速度,通过现场试验加入促凝剂及变更配比来调整胶凝时间。
固结体强度:一天不小于,28天不小于。
浆液结石率:>95%,即固结收缩率<5%; 浆液稠度:8~12cm/m ;浆液稳定性:倾析率(静置沉淀后上浮水体积与总体积之比)小于5%。
表2-3-2 双液浆配比及浆液主要性质表 (1)注浆压力保证达到对环向空隙的有效充填,同时又能确保管片结构不因注浆产生过大的变形和损坏,根据计算和经验,注浆压力取值为:~。
(2)注浆量根据管片壁后环形空隙与地层有效填充的经验公式计算,根据规范要求,注浆量取盾尾建筑控制空隙理论体积的~倍,则每环()壁后注浆量:Q=~。
(3)注浆速度同步注浆速度应与掘进速度相匹配,按盾构完成一环掘进的时间内完成当环注浆量来确定其平均注浆速度。
达到均匀的注浆目的。
(4)注浆结束标准采用注浆压力和注浆量双指标控制,即当注浆压力达到设定值时,注浆量达到设计值的95%以上时,即可认为达到了质量要求。
对本设计参数还需通过监控量测进行优化,使注浆效果达到更佳。
(5)效果检查注浆效果检查主要采用分析法,即根据P-Q-t曲线,结合掘进速度及衬砌、地表与周围建筑物变形量测结果进行综合分析判断。
必要时采用无损探测法进行效果检查。
当检查表明注浆不足时,及时进行补充注浆。
(1)砂浆拌制必须根据砂浆配合比进行配料和操作,在任何储存过程中避免使砂浆静置,防止砂浆离析或凝结影响使用;(2)施工过程中必须遵循注浆与掘进同步进行的原则,掘进必须进行同步注浆,注浆量与注浆压力必须达到技术交底或技术方案的要求。
以使注浆达到控制地面沉降同时又不因注浆压力过大损坏管片。
(3)定期对注浆系统进行清洗,以保证注浆系统保持良好的工作状态。
成型隧道成型隧道分为主控项目和一般项目隧道成型后其衬砌环表面应无缺棱、掉角;无贯穿列缝,无大于宽的列缝及混凝土剥落现象。
检查数量:逐环检查,并请监理单位每10环抽查1环。
检验方法:观察检查、刻度放大镜检查,必要时进行超声波无损检测。
成型隧道轴线平面位置和高程的允许偏差为:直线段及半径不小于500m的曲线段±50mm,半径小于500m的曲线段±80mm。
检查数量:逐环检查,并请监理单位每10环抽查1环。
检验方法:使用全站仪、水准仪测量。
(1)在盾构掘进过程中,根据导向系统反映的盾构姿态信息,结合隧道地层情况,通过分区操作盾构机的推进油缸来控制掘进方向,保证盾构掘进在正确的轴线上,同时防止管片受力不均匀而产生错台。
(2)正确进行管片选型,尽量符合盾构姿态的要求,以使管片端面尽可能与盾构的掘进方向垂直。
(3)管片吊装、运输过程中注意对管片的保护,避免损坏管片,影响隧道的表观质量。
(4)成立专业注浆作业组,由富有经验的注浆工程师负责现场注浆技术和管理工作,严格控制注浆压力,防止注浆压力过大损坏管片。
(5)严格按照测量管理制度对管片进行监测,定期对VMT导向系统进行复核检查,保证盾构在正确的轴线上掘进。
