《计算机辅助设计与制造》A卷及答案

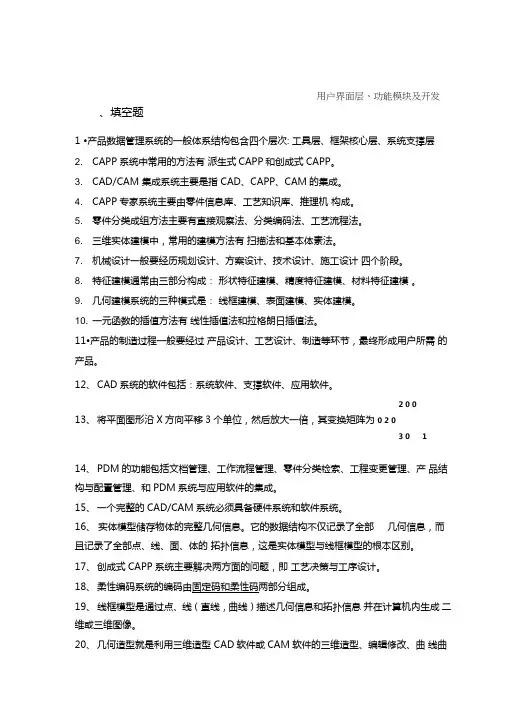

用户界面层、功能模块及开发、填空题1 •产品数据管理系统的一般体系结构包含四个层次: 工具层、框架核心层、系统支撑层2. CAPP系统中常用的方法有派生式CAPP和创成式CAPP。

3. CAD/CAM 集成系统主要是指 CAD、CAPP、CAM的集成。

4. CAPP专家系统主要由零件信息库、工艺知识库、推理机构成。

5. 零件分类成组方法主要有直接观察法、分类编码法、工艺流程法。

6. 三维实体建模中，常用的建模方法有扫描法和基本体素法。

7. 机械设计一般要经历规划设计、方案设计、技术设计、施工设计四个阶段。

8. 特征建模通常由三部分构成：形状特征建模、精度特征建模、材料特征建模。

9. 几何建模系统的三种模式是：线框建模、表面建模、实体建模。

10. 一元函数的插值方法有线性插值法和拉格朗日插值法。

11•产品的制造过程一般要经过产品设计、工艺设计、制造等环节，最终形成用户所需的产品。

12、CAD系统的软件包括：系统软件、支撑软件、应用软件。

2 0 013、将平面图形沿X方向平移3个单位，然后放大一倍，其变换矩阵为0 2 03 0 114、PDM的功能包括文档管理、工作流程管理、零件分类检索、工程变更管理、产品结构与配置管理、和PDM系统与应用软件的集成。

15、一个完整的CAD/CAM系统必须具备硬件系统和软件系统。

16、实体模型储存物体的完整几何信息。

它的数据结构不仅记录了全部几何信息，而且记录了全部点、线、面、体的拓扑信息，这是实体模型与线框模型的根本区别。

17、创成式CAPP系统主要解决两方面的问题，即工艺决策与工序设计。

18、柔性编码系统的编码由固定码和柔性码两部分组成。

19、线框模型是通过点、线（直线，曲线）描述几何信息和拓扑信息并在计算机内生成二维或三维图像。

20、几何造型就是利用三维造型 CAD软件或CAM软件的三维造型、编辑修改、曲线曲面造型把要加工的工件的三维几何模型构造出来，并将零件被加工部位的几何图形准确地绘制在计算机屏幕上a b c p24、三维变换矩阵通式为d e f q，其中s表示图形的全图的等比例因子h i j r丨m n s25、线图的程序化方法主要有公式法、离散法、拟合法。

《计算机辅助设计》课程习题集一、单选题1.在AutoCAD中，将整个视图在视区内最大限度地加以显示，应该使用的命令是（）。

A．Zoom All B．Zoom Extents C．Zoom Window D．Zoom Center2.在AutoCAD中，打开正交模式（ORTHO）后用鼠标（）。

A．可以画任意方向的直线B．只能画水平线C．只能画垂直线D．只能画水平线和垂直线3.在AutoCAD中，下列设备中不属于输出设备的是（）。

A．显示器B．打印机C．绘图仪D．数字化仪4.在AutoCAD的Trim命令执行过程中，欲恢复刚刚误操作剪切的边，正确的操作是（）。

A．键入字符"U" B．直接回车C．键入字符"R" D．键入字符"P"5.在AutoCAD中，标注某一尺寸后，尺寸线、尺寸文本和延伸线（）。

A．都不能改变 B．都可以改变C．只有尺寸文本和尺寸线可以改变D．只有延伸线和尺寸文本可以改变6.在AutoCAD中，角度型尺寸（dimangular）标注命令进行尺寸标注时，（）。

A．只能标注圆弧角度和两直线角度B．只能标注两直线角度和整圆的部分角度C．只能在整圆上标出部分角度和圆弧角度D．既能在整圆上标出部分角度，也可以标注圆弧和两直线角度7.在AutoCAD中，如何根据坐标系图标来判断用户当前所处的坐标系（）。

A．UCS能随图形旋转，而WCS则不能B．UCS图标有U，WCS图标有WC．只有WCS图标有W D．WCS能随图形旋转，而UCS则不能8.在AutoCAD中使用rotate命令对图形进行旋转操作时，旋转基点（）。

A．只能是（0，0）B．要进行旋转操作的图形上的一个端点、中点或交点C．只能是某个圆的圆心点D．可以是任意的一个点9.在用鼠标点击图形构建AutoCAD图形选择集时，下列说法正确的是（）。

A．一次选中一个图形实体B．在交点处点击可选中多个实体C．无法选中实体D．选出最后画的实体10.在AutoCAD中，以下哪种方式不能打开正交方式（）。

1、计算机辅助设计（CAD ）概念：利用计算机强有力的计算功能和高效率的图形处理能力，辅助设计人员完成工程或产品的设计、分析计算及图样绘制等工作，从而获得理想的设计目标并获得预期成果的一种技术。

2、CAD/CAM 技术的发展过程3、CAD 技术的发展趋势：目前CAD 技术正在向集成化、智能化、网络化的方向发展。

4、CAD 系统结构硬件：中央处理器、输入设备、输出设备、存储器、网络通信设备。

CAD 系统结构软件：系统软件、支撑软件、应用软件。

二维图形的变换形式：图形不变坐标系改变、图形改变坐标系不变。

5、设计资料的类型：数表和线图。

设计资料的处理方法：公式化、数据文件、数据库。

6、设计数据的差值方法：线性插值法、抛物线插值法、拉格朗日插值法。

7、设计曲线的拟合方法和原理设计曲线的拟合方法：最小二乘法。

最小二乘法原理：将由实验得到或绘图经离散后得到的m 个点在坐标系中画出来，假设这些点得到的拟合公式为y=f （x ），每个节点处的偏差为i e =f （i x ）-i y ，i=1,2,2...m ，如果将每个点的偏差值直接代数相加，则有可能因为正负偏差的抵消而掩盖整个误差程度，不能正确反映拟合公式的精确度，为此，将所有节点的偏差取平方值并求和，得到∑=m 1i 2i e =()2m 1i ii y x f ∑=-）（，让偏差平方和达到最小，即最小二乘法的曲线拟合。

8、几种坐标系的概念：用户坐标系、设备坐标系、假想设备坐标系。

用户坐标系（世界坐标系）：坐标轴上的单位由用户自己确定，用来定义二维或三维世界中的物体。

设备坐标系（物理坐标系）：图形显示器或绘图机自身的一个坐标系。

假想设备坐标系（标准设备坐标系）：从世界坐标系到设备坐标系的变换中插入的一个坐标系，使所编制的软件方便地应用于不同的设备上。

9、二维图形的变换方法：比例变换、平移变换、旋转变换、对称变换、错切变换。

1、 几何建模的概念：将物体的几何信息以及相关的属性输入计算机，计算机以数据的形式将物体的信息储存起来。

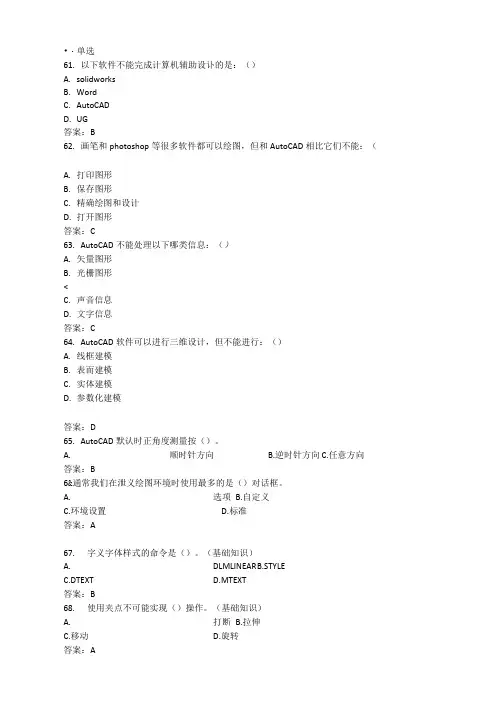

一、单选61.以下软件不能完成计算机辅助设计的是： ( )A.solidworksB.WordC.AutoCADD.UG答案：B62.画笔和photoshop等很多软件都可以绘图，但和AutoCAD相比它们不能： ( )A.打印图形B.保存图形C.精确绘图和设计D.打开图形答案：C63.AutoCAD不能处理以下哪类信息： ( )A.矢量图形B.光栅图形C.声音信息D.文字信息答案：C64.AutoCAD软件可以进行三维设计，但不能进行：( )A.线框建模B.表面建模C.实体建模D.参数化建模答案：D65.AutoCAD默认时正角度测量按( )。

A.顺时针方向B.逆时针方向C.任意方向答案：B66.通常我们在定义绘图环境时使用最多的是( )对话框。

A.选项B.自定义C.环境设置D.标准答案：A67.字义字体样式的命令是( )。

（基础知识）A.DLMLINEARB.STYLEC.DTEXTD.MTEXT答案：B68.使用夹点不可能实现( )操作。

（基础知识）A.打断B.拉伸C.移动D.旋转答案：A69.在CAD中在用Line命令绘制封闭图形时，最后一直线可敲( )字母后回车而自动封闭。

（基础知识）A.CB.GD.0答案：A70.在CAD中单位设置的快捷键是( )。

（基础知识）A.UMB.UNC.CTRL+UD.ALT+U答案：B71.CAD软件中我们一般都用( )单位来做图以达到最佳的效果。

A.米B.厘米C.毫米D.分米答案：C72.在CAD中文本窗口切换的快捷键是( )A.F1B.F2C.F3D.F4答案：B73.在CAD中圆弧快捷键是( ) 。

A.trB.aC.recD.pl答案：B74.在CAD中绘制圆的直径按( )键。

A.bB.wC.pD.D答案：D75.在CAD中定数等分的快捷键是( )。

76.A.MIB.LENC.F11D.DIV答案：D76.在CAD中点的快捷键是( )。

77.A.WB.OC.PO答案：：C77.AutoCAD中绘制弧形的快捷键( )。

2008-2009学年第一学期期末考试试题（A卷）计算机辅助设计与制造使用班级：05162401、05162402总分100一、填空题（每空1分共10分）1、CAD/CAM定义为产品从设计到制造全过程的信息得分集成和信息流的自动化。

2、实体的六层拓扑结构包括体、壳、面、环、边和顶点。

3、机械CAD/CAM建模技术包括几何建模、和三个阶段，其中几何建模主要包括线框建模、曲面建模和实体建模。

4、自动编程系统的前置处理分为输入翻译和轨迹计算得分分共10分）1、下列哪种设备不属于图形输入设备（ b ）。

A.扫描仪B.显示器C.键盘D.鼠标2、如果在立方体上只有一条棱边被倒角，依照欧拉检验公式V － E ＋ F ＝ 2 （S－ H）＋ R，有（ A ）。

A．V=10、E=15、F=7、S=1、H=0、R=0。

所以10-15+7=2(1-0)+0B．V=10、E=14、F=7、S=1、H=0、R=1。

所以12-14+7=2(1-0)+1C．V=8、E=12、F=6、S=2、H=1、R=0。

所以8-12+6=2(2-1)+0D．V=8、E=12、F=6、S=1、H=0、R=0。

所以8-12+6=2(1-0)+03、下面哪种曲线和曲面提供了对标准解析几何和自由曲线、曲面的统一数学描述方法。

（ C ）A.贝齐尔B.B样条C.NURBSD. 以上三者4、实体造型的集合运算主要包括：差、( A )、交。

A.并B.非C.与非D.或5、右图所示为网络的哪种拓扑结构( B )。

A.总线型拓扑结构B.星型拓扑结构C.环型拓扑结构D.网状拓扑结构6、实施基于GT的CAPP系统的第一步是确定零件的（ A ）。

A. 分类编码系统B. 柔性编码系统C. 刚性编码系统D. JLBM-1系统7、混合表示法是（ D ）A. 表面建模与线框建模混合B. 实体建模与B-repC. CSG 与表面建模结合D. CSG 与B-rep 结合8、在CAD/CAM 系统中，（ C ）是连接CAD 、CAM 的纽带。

•・单选61.以下软件不能完成计算机辅助设讣的是：（）A.solidworksB.WordC.AutoCADD.UG答案：B62.画笔和photoshop等很多软件都可以绘图，但和AutoCAD相比它们不能：（A.打印图形B.保存图形C.精确绘图和设计D.打开图形答案：C63.AutoCAD不能处理以下哪类信息：（）A.矢量图形B.光栅图形<C.声音信息D.文字信息答案：C64.AutoCAD软件可以进行三维设计，但不能进行：（）A.线框建模B.表而建模C.实体建模D.参数化建模答案：D65.AutoCAD默认时正角度测量按（）。

A.顺时针方向B.逆时针方向C.任意方向答案：B6&通常我们在泄义绘图环境时使用最多的是（）对话框。

A.选项B.自定义C.环境设置D.标准答案：A67.字义字体样式的命令是（）。

（基础知识）A.DLMLINEARB.STYLEC.DTEXTD.MTEXT答案：B68.使用夹点不可能实现（）操作。

（基础知识）A.打断B.拉伸C.移动D.旋转答案：A69 •在CAD中在用Line命令绘制封闭图形时•最后一直线可敲（）字母后回车而自动封闭。

（基础知识）A. CB.GC. DD.0答案：A70.在CAD中单位设置的快捷键是（）。

（基础知识）A.UMB.UNC.CTRL+UD.ALT+U答案：B71.CAD软件中我们一般都用（）单位来做图以达到最佳的效果。

A.米B.厘米（C.亳米D份米答案：C72.在CAD中文本窗口切换的快捷键是（）A.F1B.F2C.F3D.F4（答案：B73.在CAD中圆弧快捷键是（）oA.trB. aC.recD.pl答案：B74.在CAD中绘制圆的直径按（）键。

（A. bB.wC.pD. D答案：D75.在CAD中定数等分的快捷键是（）。

B.LENC.F11D.DIV答案：D7&在CAD中点的快捷键是（）o77AWB.OC.POD.TR（答案：：c77.AutoCAD中绘制弧形的快捷键（）。

计算机辅助设II' （MAX）课程考试试卷A一、单选题（每题3分，共60分）1、在3DSMAX中，工作的第一步就是要创建（）。

A、类B、面板C、对象D、事件2、3DSMAX的工作界面的主要特点是在界而上以（）的形式表示各个常用功能。

A、图形B、按钮C、图形按钮D、以上说法都不确切3、在3DSMAX中，（）是用来切换齐个模块的区域。

A、视图B、工具栏C、命令而板D、标题栏4、（）是对视图进行显示操作的按钮区域。

A、视图B、工具栏C、命令面板D、视图导航5、（）是用于在数量非常多的对象类型场景中选取需要的对象类型，排除不必要的麻烦。

A、选择过滤器B、选取范围控制C、选取操作D、移动对象6、用来将一个物体附着在另外一个对象之上的控件是。

（）A、Boolean （布尔B^ Conform （包裹）C、connect （链接）D^ scatter （离散）7、NURBS曲线造型包括（）种线条类型。

A、1B、2C、3D、48、Splines样条线共有（）种类型。

A、9B、10C、11D、129、设苣倒角应使用。

（）A、extrudeB、latheC、bevelD、bevel profile10、设巻油罐切而数应使用。

（）A、Blend Overall C、Centers D、Sides11、面片的类型有。

（）A、圆形和椭圆形B、圆形和四边形C、三角形和四边形D、圆形、随圆形、三角形和四边形12、在以下快捷键，选出不正确的（）A、移动工具WB、材质编辑器MC、相机视图CD、角度捕捉13、使用修改器可以使物体表而变得光滑。

（）A^ Face Extrude B、Surface Properties C、Mesh Smooth D、Edit Mesh14、编辑修改器产生的结果与（）相关。

A、对象在场景中的位置B、对象在场景中的方向C、对象的使用顺序D、对象在场景中是否移动15、下而关于编辑修改器的说法正确的是（）A、编辑修改器只可以作用于整个对象B、编借修改器只可以作用于对象的某个部分C、编借修改器可以作用于整个对象，也可以作用于对象的某个部分D、以上答案都不正确16、噪波的作用是（）A、对尖锐不规则的表而进行平滑处理B、用来修改此物体集合C、用于减少物体的泄点数和面数D、使物体变得起伏而不规则17、当发现自己精心设计的对象在放入场景后，发现造型失真或物体间的边界格格不入，英原因可能是（）A、三维造型错误B、忽视了灯光环境与摄像机C、材质不是很好D、以上管理都不正确18、能够显示当前材质球的材质层次结构的是（）A、依据材质选择B、材质编辑器选项C、材质/贴图导航器D、制作预示动画19、单独指左要渲染的帧数应使用（）A、SingleB、Active TimeC、RangeD、Frames20、下面说法中正确的是（）A、不管使用何种规格输岀，该宽度和髙度的尺寸单位为像素B、不管使用何种规格输岀，该宽度和髙度的尺寸单位为亳米C、尺寸越大，渲染时间越长，图像质疑越低D、尺寸越大，渲染时间越短，图像质量越低二、判断题（每题1分，共10分）1、粒子系统中创建的场景可以不使用动画记录按钮而被宜接记录和播放。

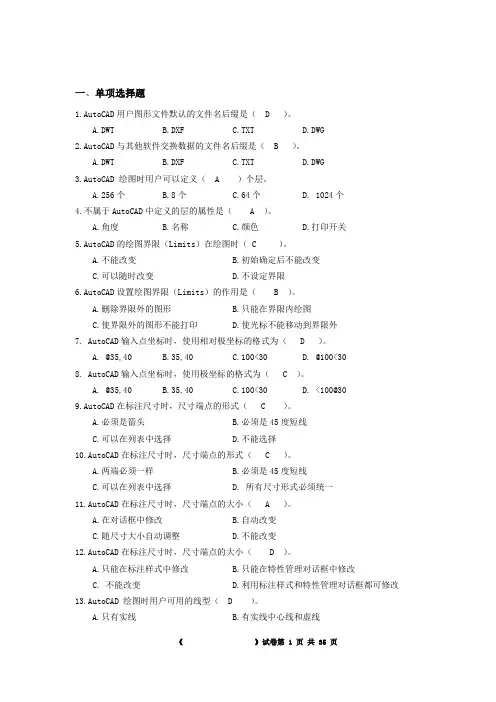

一、单项选择题1.AutoCAD用户图形文件默认的文件名后缀是（ D ）。

A.DWTB.DXFC.TXTD.DWG2.AutoCAD与其他软件交换数据的文件名后缀是（ B ）。

A.DWTB.DXFC.TXTD.DWG3.AutoCAD 绘图时用户可以定义（ A ）个层。

A.256个B.8个C.64个D. 1024个4.不属于AutoCAD中定义的层的属性是（ A ）。

A.角度B.名称C.颜色D.打印开关5.AutoCAD的绘图界限（Limits）在绘图时（ C ）。

A.不能改变B.初始确定后不能改变C.可以随时改变D.不设定界限6.AutoCAD设置绘图界限（Limits）的作用是（ B ）。

A.删除界限外的图形B.只能在界限内绘图C.使界限外的图形不能打印D.使光标不能移动到界限外7. AutoCAD输入点坐标时，使用相对极坐标的格式为（ D ）。

A. @35,40B.35,40C.100<30D. @100<308. AutoCAD输入点坐标时，使用极坐标的格式为（ C ）。

A. @35,40B.35,40C.100<30D. <100@309.AutoCAD在标注尺寸时，尺寸端点的形式（ C ）。

A.必须是箭头B.必须是45度短线C.可以在列表中选择D.不能选择10.AutoCAD在标注尺寸时，尺寸端点的形式（ C ）。

A.两端必须一样B.必须是45度短线C.可以在列表中选择D. 所有尺寸形式必须统一11.AutoCAD在标注尺寸时，尺寸端点的大小（ A ）。

A.在对话框中修改B.自动改变C.随尺寸大小自动调整D.不能改变12.AutoCAD在标注尺寸时，尺寸端点的大小（ D ）。

A.只能在标注样式中修改B.只能在特性管理对话框中修改C. 不能改变D.利用标注样式和特性管理对话框都可修改13.AutoCAD 绘图时用户可用的线型（ D ）。

A.只有实线B.有实线中心线和虚线C.有各种线型无需调入D.有各种线型需调入14.AutoCAD 绘图时用户可用的颜色（ C ）。

2008-2009 学年第一学期期末考试试题（ A 卷）计算机辅助设计与制造使用班级： 05162401、 05162402总分100 得分一、填空题（每空 1 分共10分）1、 CAD/CAM定义为产品从设计到制造全过程的信息集成和信息流的自动化。

2、实体的六层拓扑结构包括体、壳、面、环、边和顶点。

3、机械 CAD/CAM 建模技术包括几何建模、和三个阶段，其中几何建模主要包括线框建模、曲面建模和实体建模。

4、自动编程系统的前置处理分为输入翻译和轨迹计算两个阶段。

得分二、单选题（每题 1 分共10分）1、下列哪种设备不属于图形输入设备（b）。

A. 扫描仪B.显示器C.键盘D.鼠标2、如果在立方体上只有一条棱边被倒角，依照欧拉检验公式V － E ＋ F ＝ 2 （ S－ H ）＋ R ，有（A）。

A． V=10、 E=15、 F=7、 S=1、H=0、 R=0。

所以 10-15+7=2(1-0)+0B． V=10、 E=14、 F=7、 S=1、H=0、 R=1。

所以 12-14+7=2(1-0)+1C． V=8、 E=12、 F=6、 S=2、 H=1、 R=0。

所以 8-12+6=2(2-1)+0D． V=8、 E=12、 F=6、 S=1、 H=0、 R=0。

所以 8-12+6=2(1-0)+03、下面哪种曲线和曲面提供了对标准解析几何和自由曲线、曲面的统一数学描述方法。

（C）A. 贝齐尔B.B 样条C.NURBSD.以上三者4、实体造型的集合运算主要包括：差、( A )、交。

A. 并B. 非C. 与非D. 或5、右图所示为网络的哪种拓扑结构( B )。

A. 总线型拓扑结构B. 星型拓扑结构C. 环型拓扑结构D. 网状拓扑结构6、实施基于 GT的 CAPP系统的第一步是确定零件的（A）。

A. 分类编码系统B. 柔性编码系统C. 刚性编码系统D. JLBM-1 系统7、混合表示法是（ D ）A. 表面建模与线框建模混合B. 实体建模与 B-repC. CSG 与表面建模结合D. CSG 与 B-rep 结合8、在 CAD/CAM系统中，（ C ）是连接 CAD、 CAM的纽带。

2006-2007学年第一学期末考试试题答案（A卷）计算机辅助设计与制造使用班级： 03162401 03162402一、填空题（每空1分，共10分）1、设计产品数据、工艺加工数据2、各定点的位置矢量、Brenstein基函数3、边界表示法、构造立体几何法4、固定码、柔性码5、输入翻译、轨迹计算二、单项选择题（每题1分共10分）1、B2、A3、A4、A5、A6、D7、A8、C9、A 10、D三、多项选择题（每题2分共10分）1、ABD2、AB3、BD4、ABC5、ACE四、判断正误，并更正。

（每题5分，共10分）1、错误（2分）无论参数化设计还是变量化设计，其本质相同的，即在约束的基础上驱动产生新的设计结果。

（3分）2、错误（2分）图形交互自动编程和CAD/CAM集成编程是计算机辅助数控编程技术发展的两个阶段，二者不能相互替代，但是图形交互自动编程技术推进了CAD和CAM向集成化编程的方向发展。

五、简答题（每题6分共18分）1、答：（答对其中任意一点给1分，答对6个点及6个点以上均给6分）（a）产品造型功能。

指构造产品的功能，包括曲面造型、实体造型、绘图能力等。

（b）真实感图形显示功能。

指通过消隐处理、光源处理形成产品的真实感色彩渲染。

（c）产品装配及体现装配关系的功能。

（d）具有产品分析的功能。

包括：结构静动态分析、温度、流体分析，机构动态仿真、干涉分析等。

（e）具有各种复杂产品的数控加工编程及支持各种数控机床的设置的功能。

（f）不同系统间具有数据交换接口的功能。

（g）具有用户自定义和编辑接口的功能。

2、答：（a）二者定义不同：CSG是构造立体几何法的简称；而B-REP是边界表示法的简称。

（2分）（b）CSG表示方法不唯一；而B-REP可以进行形状的唯一性定义。

（1分）（c）CSG物体有效性通过体素有效性和规则化运算来保证；而B-REP需要增加约束条件，如欧拉公式等，来保证形体的有效性。

（1分）（d）CSG显示物体必须借助于其它表示法，如B-REP法和扫描表示法；而B-REP对边界处理直接自然、形体显示方便。

1、WEDGE是以下哪一种实体形成的命令。

（C）C、楔形2、下面的哪个操作可以完成移动、复制、旋转和缩放所选对象的多种编辑功能（D）D、MOCORO3、保存块的应用以下（A）操作。

A.WBLOCK5、UCS是一种坐标系图标，属于（B）B、用户坐标系6、将一个指定的平面一个或多个三维对象切开，形成一个实体对象，以上操作要用到下面哪个命令。

（B）B.SLIC7、AUTOCAD为（A）的产品A、美国8、使光标只能在水平方向或垂直方向移动执行下面（D）命令。

D、ORTHO9、一组同心圆可由一个已画好的圆用（D）命令来实现。

A.STRETCH伸展B、MOVE（移动）C.ERTEND延伸）D、OFFSET(偏移)10、用对象捕捉OSNAP 方式捕捉圆周或圆弧上的切线点用（C）捕捉方式A.圆心CENTERB、中点MIKPOINTC、切点TANGENTD、QUADRANT11、当光标处于绘图区内，使用（C）可调用一次性特殊点捕捉光标菜单A、TAB＋鼠标器右键单击B、TLT＋鼠标器右键单击C、SHIFT＋鼠标器右键单击D、鼠标器右键单击12、CAD中自动保存时，临时文件的扩展名为（D）D、AC$13、样条曲线不能用下面的（D）命令进行编辑A、删除B、移动C、修剪D、分解14、AUTOCAD系统为我们提供了两个虚拟的计算机绘图设计空间是（A）A、模型空间和图纸空间B、模型空间和绘图空间C、图纸空间和绘图空间D、打印空间和图纸空间15、〔命令行〕对话框与绘图窗口切换的快捷键是（B）A、F1B、F2C、F4D、F716、在多边形工具中，多边形的边数最多可有多少边（A）A、1024B、17C、30D、无数17、用TERT命令画圆直径符号“Φ”应用（D）。

A、%%uB、%%pC、%%oD、%%c18、CAD当中的图形文件是下列哪一种（A）A、矢量图B、位图C、点阵图D、矢量图或位图19、在AutoCAD中保存文件的安全选项是：(B)A、自动锁定文件B、口令和数字签名C、用户和密码D、数字化签名20、AutoCAD软件的设计特点是（D）A、参数化强B、可视化强C、界面友好D、精确21、绘制多段线的命令是（B）A、LINEB、PLINEC、RLINED、MLINE22、AutoCAD的层不可以改名的是（C）A、1图层B、第二图层C、0层D、任意层23、UCS是AutoCAD中的（B）A、世界坐标B、用户自定义坐标C、视图坐标D、父系坐标24、倒圆角的命令是（B）A、CHAMFERB、FILLETC、TRIMD、SCALE25、AutoCAD中CAD标准文件后缀名为(A)A、dwgB、dRfC、dwtD、dws26、不是环形阵列定义阵列对象数目和分布方法的是(C)A、项目总数和填充角度B、项目总数和项目间的角度C、项目总数和基点位置D、填充角度和项目间的角度27、移动圆对象，使其圆心移动到直线中点，需要应用(D)A、正交B、捕捉C、栅格D、对象捕捉28、用旋转命令“rotate”旋转对象时(B)A、必须指定旋转角度B、必须指定旋转基点C、必须使用参考方式D、可以在三维空间缩放对象29、用缩放命令“scale”缩放对象时(D)A、必须指定缩放倍数B、可以不指定缩放基点C、必须使用参考方式D、可以在三维空间缩放对象30、拉伸命令“stretch”拉伸对象时，不能（A）A、把圆拉伸为椭圆B、把正方形拉伸成长方形C、移动对象特殊点D、整体移动对象31、拉长命令“lengrhen”修改开放曲线的长度时有很多选项，除了（B）A、增量B、封闭C、百分数D、动态32、不能应用修剪命令“trim”进行修剪的对象是(D)A、圆弧B、圆C、直线D、文字33、应用倒角命令“chamfer”进行倒角操作时(C)A、不能对多段线对象进行倒角B、可以对样条曲线对象进行倒角C、不能对文字对象进行倒角D、不能对三维实体对象进行倒角34、在AutoCAD中给一个对象指定颜色的方法很多，除了(D)A、直接指定颜色特性B、随层“B RLaR er”C、随块“B R Block”D、随机颜色35、在AutoCAD中可以给图层定义的特性不包括(D)A、颜色B、线宽C、打印/不打印D、透明/不透明36、为维护图形文件的致性，可以创建标准文件以定义常用属性，除了(A)A、命名视图B、图层和线型C、文字样式D、标注样式37、以下软件不能完成计算机辅助设计的是（B）A、MDTB、WordC、AutoCADD、UG38、画笔和photoshop等很多软件都可以绘图，但和AutoCAD相比它们不能(C)A、打印图形B、保存图形C、精确绘图和设计D、打开图形39、AutoCAD不能处理以下哪类信息(C)A、矢量图形B、光栅图形C、声音信息D、文字信息40、AutoCAD软件可以进行三维设计，但不能进行(D)A、线框建模B、表面建模C、实体建模D、参数化建模41、用LINE命令与PLINE命令分别作一条直线，那么夹点的数目分别为(C)A、2，2B、2，3C、3，2D、3，342、在没有执行命令的前提下，为何选中的对象不显示夹点(A)A、系统变是grips被设置为0。

一、填空题1．产品数据管理系统的一般体系结构包含四个层次：用户界面层、功能模块及开发工具层、框架核心层、系统支撑层。

2．CAPP 系统中常用的方法有派生式CAPP 和创成式CAPP 。

3．CAD/CAM 集成系统主要是指CAD 、CAPP 、CAM 的集成。

4．CAPP 专家系统主要由零件信息库、工艺知识库、推理机构成。

5．零件分类成组方法主要有直接观察法、分类编码法、工艺流程法。

6．三维实体建模中，常用的建模方法有扫描法和基本体素法。

7．机械设计一般要经历规划设计、方案设计、技术设计、施工设计四个阶段。

8．特征建模通常由三部分构成：形状特征建模、精度特征建模、材料特征建模。

9．几何建模系统的三种模式是：线框建模、表面建模、实体建模。

10．一元函数的插值方法有线性插值法和拉格朗日插值法。

11.产品的制造过程一般要经过产品设计、工艺设计、制造等环节，最终形成用户所需的产品。

12、CAD 系统的软件包括：系统软件、支撑软件、应用软件。

13、将平面图形沿X 方向平移3个单位，然后放大一倍，其变换矩阵为⎥⎥⎥⎥⎦⎤⎢⎢⎢⎢⎣⎡103020002。

14、PDM 的功能包括文档管理、工作流程管理、零件分类检索、工程变更管理、产品结构与配置管理、和PDM 系统与应用软件的集成。

15、一个完整的CAD/CAM 系统必须具备硬件系统和软件系统。

16、实体模型储存物体的完整几何信息。

它的数据结构不仅记录了全部几何信息，而且记录了全部点、线、面、体的拓扑信息，这是实体模型与线框模型的根本区别。

17、创成式CAPP 系统主要解决两方面的问题，即工艺决策与工序设计。

18、柔性编码系统的编码由固定码和柔性码两部分组成。

19、 线框模型是通过点、线(直线，曲线)描述几何信息和拓扑信息并在计算机内生成二维或三维图像。

20、几何造型就是利用三维造型CAD 软件或CAM 软件的三维造型、编辑修改、曲线曲面造型把要加工的工件的三维几何模型构造出来，并将零件被加工部位的几何图形准确地绘制在计算机屏幕上。
