正规循环作业图标

织金县秀华煤矿采掘工作面循环作业图表0 一五年一、11706运输巷循环作业表、劳动组织表、主要技术经济指标1）、循环作业图表〔零点班（其它班与零点班相同）〕2）、劳动组织图表3）、主要技术经济指标4）、主要经济技术指标表说明：1、风水管路由早班人员配合机修工接好，由机修工负责。

2、生产班风筒具迎头超过规定距离时，由当班班长配合瓦检员负责延风筒。

3、班长把各项工作分配详细，支护、运输等工种都需要做兼职工作。

二、11706回风巷循环作业图表、劳动组织表和主要技术经济指标1）、循环作业图表〔零点班（其它班与零点班相同）〕2）、劳动组织图表3）、主要技术经济指标4）、主要经济技术指标表说明：1、风水管路由早班人员配合机修工接好，由机修工负责2、生产班风筒具迎头超过规定距离时，由当班班长配合瓦检员负责延风筒。

3、班长把各项工作分配详细，支护、运输等工种都需要做兼职工作。

二、11704运输巷循环作业图表、劳动组织表和主要技术经济指标1）、循环作业图表〔零点班（其它班与零点班相同）〕2）、劳动组织图表3）、主要技术经济指标4）、主要经济技术指标表说明：1、风水管路由早班人员配合机修工接好，由机修工负责。

2、生产班风筒具迎头超过规定距离时，由当班班长配合瓦检员负责延风筒。

3、班长把各项工作分配详细，支护、运输等工种都需要做兼职工作。

操作和说明：1 、本循环每班排，1.0m后一次锚一排，顶部锚杆锚完后再锚帮，打锚索。

如果顶板破碎，动压较大时应适当缩小锚固距离。

2、顶部锚杆（索）施工顺序：由中间向两帮施工，先锚杆后锚索；帮部锚杆施工顺序：先上帮后下帮，由上向下施工。

3 、正规循环率为80% 20%^影响时间，可以维修刮板机、补锚、搞文明生产等。

4、出煤、运料同时进行，正规循环为：敲帮问顶、铺顶网、上钢带、临时支护、锚网、质量验收、然后再进行下一循环。

5 、锚网施工工序：铺顶网、上钢带、支临时支护、锚顶、铺帮网、锚帮、打锚索，联网打锚索同时进行。

作业方式与循环作业图表工种：按生产劳动的性质和任务而划分的种类。

❿一般在全工作面长度内工作，如机电专业工种维修。

综合工种❿一般在工作面的一段长度内工作。

分段作业：采用综合工种，工作面划分若干段，每段一个采煤小组负责。

小组内工人均为综合工种，共同完成段内所有工作。

追机作业：工人按专业分为若干组，随着采煤机割煤，各专业组跟随采煤机及时完成各项工作。

分段追机作业：二者结合，分段、分组，轮流接力追机。

序号工种生产一班生产二班检修班合计1 班长 1 12 42 验收员 1 1 0 23 液压岗0 0 1 14 三机岗0 0 1 15 支护岗 4 4 4 126 煤机岗0 0 1 17 皮带岗0 0 2 2序号工种生产一班生产二班检修班合计8 电工岗 1 1 3 59 跟班队长 1 1 1 310 监控中心岗 2 2 0 411 皮带巡查工 1 1 0 212 三机巡查工 1 1 0 213 工作面巡查工 2 2 0 4 合计14 14 15 43序号工种生产一班生产二班检修班管理人员合计1 工长（兼） 1 1 1 32 采煤机司机 2 2 2 63 采煤机检修 2 24 支架操作 3 3 3 95 支架检修 2 26 泵站检修 2 27 电气检修 3 38 三机检修 3 39 看头、守尾 2 2 2 610 小班电工 2 2 4 8序号工种生产一班生产二班检修班管理人员合计11 超前维护工 4 4 4 1212 辅助作业工 5 513 清煤工 3 3 5 1114 验收员 1 115 办事员 1 116 采煤技术员 1 117 机电技术员 1 118 副队长 4 419 书记 1 120 队长 1 121 合计17 17 38 10 82作业方式：采煤工作面一昼夜内采煤班和准备班（检修班）的配合方式。

四六制，三采一准三八制，二采一准三八制，两班半采煤，半班准备循环作业图：工作面生产过程具有循环性。

将工作面内各道工序在空间和时间上的相互配合和制约关系做成图表形式。

采掘工作面循环作业图表习水县天合煤矿采掘工作面循环作业图表二0一四年一、1802综采面作业方式及循环作业图表。

1）、采用三八作业制，一班准备，两班生产。

面综采工作面作业循环图表2）、劳动组织表：各工种各班人员的配备1802工作面的主要经济技术参数见下表1）、循环作业图表﹝零点班（其它班与零点班相同)﹞2）、劳动组织图表3）、主要技术经济指标三、1803运输石门循环作业图表、劳动组织表和主要技术经济指标1）、循环作业图表（1）循环作业方式：1803运输石门掘进施工实行二掘一支作业方式，班掘进进尺2.0×0.90=1.8m/班；日循环进尺3.6m。

（2）掘支正规循环作业图表。

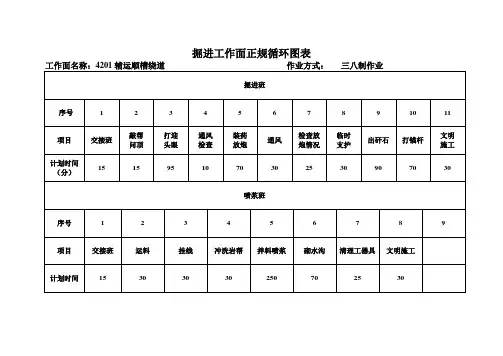

掘支正规循环作业图表工种时间（分钟）安全员（交接班）打眼工药连线炮通风煤（岩）网支护清理2）、劳动组织图表说明：1、风水管路由早班人员配合机修工接好，由机修工负责。

2、生产班风筒具迎头超过规定距离时，由当班班长负责延风筒。

3、班长把各项工作分配详细，推车、运输等工种都需要做兼职工作。

3）、主要经济技术指标表四、1802专用瓦斯排放巷循环作业图标、劳动组织图标、主要技术经济指标表 1）、循环作业图表工序名称完成工序所需时间（分钟）零点班（其他班与零点班相同）12345678交接班20掘进机割煤240运煤240支护200清理与钉道平行作业备 注循环作业图表操作和说明：1、本循环为一刀一排，切割1.0m 后一次锚一排，顶部锚杆锚完 后再锚帮，打锚索。

如果顶板破碎，动压较大时应适当缩小锚固距离。

2、顶部锚杆（索）施工顺序：由中间向两帮施工，先锚杆后锚索；帮部锚杆施工顺序：先上帮后下帮，由上向下施工。

3、正规循环率为80%，20%为影响时间，可以钉道、补锚、搞文明生产等。

4、切割同出煤、运料同时进行，正规循环为：切割（出煤）、敲 帮问顶、铺顶网、上钢带、临时支护、锚网、质量验收、然后再进行 下一循环。

5、锚网施工工序：铺顶网、上钢带、支临时支护、锚顶、铺帮 网、锚帮、打锚索，联网打锚索同时进行。

习水县天合煤矿采掘工作面循环作业图表二0一四年一、1802综采面作业方式及循环作业图表。

1）、采用三八作业制，一班准备，两班生产。

综采工作面作业循环图表2）、劳动组织表：各工种各班人员的配备3）、主要技术经济指标表1802工作面的主要经济技术参数见下表二、1803皮带下山循环作业表、劳动组织表、主要技术经济指标1）、循环作业图表﹝零点班（其它班与零点班相同)﹞2）、劳动组织图表3）、主要技术经济指标三、1803运输石门循环作业图表、劳动组织表和主要技术经济指标1）、循环作业图表（1）循环作业方式：1803运输石门掘进施工实行二掘一支作业方式，班掘进进尺2.0×0.90=1.8m/班；日循环进尺3.6m。

（2）掘支正规循环作业图表。

掘支正规循环作业图表工种时间（分钟）安全员（交接班）打眼工装药连线放炮通风出煤（岩）挂网支护清理2）、劳动组织图表说明：1、风水管路由早班人员配合机修工接好，由机修工负责。

2、生产班风筒具迎头超过规定距离时，由当班班长负责延风筒。

3、班长把各项工作分配详细，推车、运输等工种都需要做兼职工作。

3）、主要经济技术指标表四、1802专用瓦斯排放巷循环作业图标、劳动组织图标、主要技术经济指标表1）、循环作业图表工序名称完成工序所需时间（分钟）零点班（其他班与零点班相同）12345678交接班20掘进机割煤240运煤240支护200清理与钉道平行作业备注循环作业图表操作和说明：1、本循环为一刀一排，切割1.0m后一次锚一排，顶部锚杆锚完后再锚帮，打锚索。

如果顶板破碎，动压较大时应适当缩小锚固距离。

2、顶部锚杆（索）施工顺序：由中间向两帮施工，先锚杆后锚索；帮部锚杆施工顺序：先上帮后下帮，由上向下施工。

3、正规循环率为80%，20%为影响时间，可以钉道、补锚、搞文明生产等。

4、切割同出煤、运料同时进行，正规循环为：切割（出煤）、敲帮问顶、铺顶网、上钢带、临时支护、锚网、质量验收、然后再进行下一循环。

1020304050607080901001101201301401501234567891011121314151617181920212223一 班二 班三 班面长/m时间班次图 例采煤机割煤挂 梁采煤机下放移 溜支 柱开缺口回 柱检 修普采工作面循环作业图表说 明三八制，两班采煤，一班准备。

单滚筒采煤机单向割煤往返一次进一刀，三五排控顶，准备班分段回柱放顶。

进刀方式为割三角煤斜切进刀。

双滚筒采煤机双向割煤往返一次进二刀，三四排控顶，边采煤边准备。

进刀方式为割三角煤斜切进刀。

三八制，三班采煤，三采三准。

说 明普采工作面循环作业图表检 修回 柱支 柱移 溜挂 梁采煤机割煤图 例班次间时面长/m三 班二 班一 班232221201918171615141312111098765432115014013012011010090807060504030201001020304050607080901001101201301401501234567891011121314151617181920212223一 班二 班三 班面长/m时间班次图 例采煤机割煤移输送机检 修综采工作面循环作业图表说 明三八制，两班采煤，一班准备。

双滚筒采煤机单向割煤往返一次进两刀。

进刀方式为割三角煤斜切进刀。

移架工作面一天推进三次，放顶三次，一天完成三个循环。

三八制，三班采煤，边采边准。

说 明炮采工作面循环作业图表回 柱支 柱移 溜挂 梁图 例班次间时面长/m三 班二 班一 班23222120191817161514131211109876543211201101009080706050403020100放 炮打 眼装 煤 1.5728移架双滚筒采煤机双向割煤往返一次进两刀。

进刀方式为割三角煤斜切进刀。

放煤步距为两刀一放。

三八制，两班采煤、放煤，一班准备。

说 明综放工作面循环作业图表移前输送机采煤机割煤图 例班次间时面长/m三 班二 班一 班23222120191817161514131211109876543211501401301201101009080706050403020100拉后输送机检 修放顶煤检修单滚筒采煤机单向割煤往返一次进一刀，三五排控顶，准备班分段回柱放顶。
