热工技术监督计算题

第1章绪论思考题1．测量过程包含哪三要素？2．什么是真值？真值有几种类型？3．一个完整的测量系统或测量装置由哪几部分所组成?各部分有什么作用？4．仪表的精度等级是如何规定的？请列出常用的一些等级。

5．什么是检测装置的静态特性？其主要技术指标有哪些？6．什么是仪表的测量范围及上、下限和量程？彼此有什么关系？7．什么是仪表的变差？造成仪表变差的因素有哪些？合格的仪表对变差有什么要求？8．有人想通过减小表盘标尺刻度分格间距的方法来提高仪表的精度等级，这种做法能否达到目的？9．用标准压力表来校准工业压力表时，应如何选用标准压力表精度等级？可否用一台精度等级为0.2级，量程为0~25MPa的标准表来检验一台精度等级为1.5级，量程为0~2.5MPa 的压力表？为什么？习题1．某弹簧管压力表的测量范围为0~1.6MPa，精度等级为2.5级。

校验时在某点出现的最大绝对误差为0.05MPa，问这块仪表是否合格？为什么？2．现有两台压力检测仪表甲和乙，其测量范围分别为0~100kPa和-80~0kPa，已知这两台仪表的最大绝对误差均为0.9kPa，试分别确定它们的精度等级。

3．某位移传感器，在输入位移变化1mm时，输出电压变化300mv。

求其灵敏度。

4．某压力表，量程范围为0～25MPa，精度等级为1.0级，表的标尺总长度为270°，给出检定结果如下所示。

试求：（1）各示值的绝对误差；（2）仪表的基本误差，该仪表合格否？5.-50℃～＋550℃、0℃～1000℃，现要测量500℃的温度，其测量值的相对误差不超过2.5％，问选用哪块表合适？6. 有一台精度等级为2.5级、测量范围为0～10MPa的压力表，其刻度标尺的最小分格应为多少格？第2章测量误差分析与处理1.请分别从误差的数值表示方法、出现的规律、使用的条件和时间性将误差进行分类。

2.何谓系统误差？系统误差有何特点？3.试举例说明系统误差可分为几类？如何发现系统误差？4.随机误差产生的原因是什么？随机误差具有哪些性质？5.为什么在对测量数据处理时应剔除异常值？如何判断测量数据列中存在粗大误差？6.对某一电压进行了多次精密测量，测量结果如下所示（单位为mV）：85.30，85.71，84.70，84.94，85.63，85.65，85.24，85.36，84.86，85.21，84.97，85.19，85.35，85.21，85.16，85.32，试写出测量结果表达式（置信概率为99.73%）。

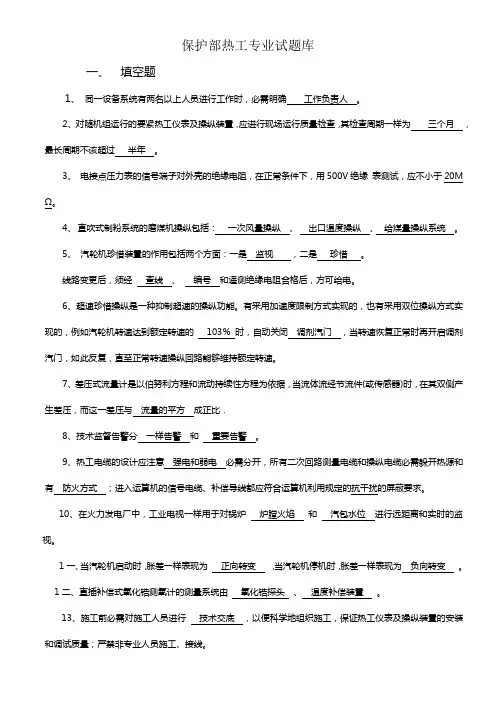

保护部热工专业试题库一、填空题1、同一设备系统有两名以上人员进行工作时，必需明确工作负责人。

2、对随机组运行的要紧热工仪表及操纵装置，应进行现场运行质量检查，其检查周期一样为三个月，最长周期不该超过半年。

3、电接点压力表的信号端子对外壳的绝缘电阻，在正常条件下，用500V绝缘表测试，应不小于20M Ω。

4、直吹式制粉系统的磨煤机操纵包括：一次风量操纵、出口温度操纵、给煤量操纵系统。

5、汽轮机珍惜装置的作用包括两个方面：一是监视，二是珍惜。

线路变更后，须经查线、编号和遥测绝缘电阻合格后，方可给电。

6、超速珍惜操纵是一种抑制超速的操纵功能。

有采用加速度限制方式实现的，也有采用双位操纵方式实现的，例如汽轮机转速达到额定转速的103％时，自动关闭调剂汽门，当转速恢复正常时再开启调剂汽门，如此反复，直至正常转速操纵回路能够维持额定转速。

7、差压式流量计是以伯努利方程和流动持续性方程为依据，当流体流经节流件(或传感器)时，在其双侧产生差压，而这一差压与流量的平方成正比．8、技术监督告警分一样告警和重要告警。

9、热工电缆的设计应注意强电和弱电必需分开，所有二次回路测量电缆和操纵电缆必需躲开热源和有防火方式；进入运算机的信号电缆、补偿导线都应符合运算机利用规定的抗干扰的屏蔽要求。

10、在火力发电厂中，工业电视一样用于对锅炉炉膛火焰和汽包水位进行远距离和实时的监视。

1一、当汽轮机启动时，胀差一样表现为正向转变，当汽轮机停机时，胀差一样表现为负向转变。

1二、直插补偿式氧化锆测氧计的测量系统由氧化锆探头、温度补偿装置。

13、施工前必需对施工人员进行技术交底，以便科学地组织施工，保证热工仪表及操纵装置的安装和调试质量；严禁非专业人员施工、接线。

14、成立DCS系统软件修改制度，提交软件修改报告，审批后由专人执行，按期存档。

1五、施工中假设觉察图纸有误时，应停止施工并及时汇报，经设计人员查对无误后方可继续施工。

16、热控设备需临时退出运行的重要珍惜系统，应报厂级领导审判并限时恢复。

火力发电厂工控系统网络信息安全技术监督习题集1、填空题1.《中华人民共和国网络安全法》是为了保障网络安全，维护网络空间主权和国家安全、社会公共利益，保护公民、法人和其他组织的合法权益，促进经济社会信息化健康发展，制定的法律。

2.电力行业信息安全等级保护管理办法（国能安全[2014]318号文），主要对电力行业网络与信息安全管理目标、方针、原则、各机构和单位职责以及监督检查工作提出要求。

3.电力监控系统主要包括主控制系统、外围辅助控制系统、控制区电气二次系统、现场总线设备与智能化仪表等控制区实时系统，以及厂级监控信息系统等韭控制区监控系统。

4.信息安全事件调杳处理应当按照“四不放过〃和科学严谨、依法依规、实事求是、注重实效的原则，及时、准确地查清事故原因，查明事故性质和责任，总结事故教训，提曲改措施，并对事故责任人提出处理意见。

5.技术监督职责分级中，第一级为总工程师、第二级为专业技术监督工程师、第三级为相关部门的专业技术人员。

6.电力横向单向安全隔离装置作为生产控制大区和管理信息大区之间的必备边界防护措施，是横向防护的关键设备，应满足可靠性、传输流量等方面的要求。

7. 严格禁止E-mail、WEB、Telnet、Rlogin、FTP等安全风险高的网络服务和以B/S或C/S方式的数据库访问穿越专用横向单向安全隔离装置。

8.安全区I与安全区H之间应采用具有访问控制功能的工业防火墙等硬件设备，并实现逻辑隔离、报文过滤、访问控制等功能。

9.电厂生产控制大区系统与调度端系统通过电力调度数据网进行远程通信时，应采用认证、加密、访问控制等技术措施实现数据的远程安全传输以及纵向边界的安全防护。

10.电厂的纵向连接处应设置经过国家指定部门检测认证的电力专用纵向加密认证装置或者加密认证网关及相应设施，与调度端实现双向身份认证、数据加密和访问控制。

11.生产控制大区内个别业务系统或其功能模块（或子系统）需要使用公用通信网络、无线通信网络以及处于非可控状态下的网络设备与终端等进行通信时，应设立安全接入区。

火电热工技术监督——问答题问题：为保证汽轮机的安全，一般要检测汽轮机哪些参数？汽轮机汽缸温度、偏心度、转速、振动、轴向位移、推力瓦温度、轴承金属温度、轴承回油温度、汽缸与转子相对膨胀、汽缸绝对膨胀、汽轮机排汽温度、汽轮机真空、润滑油压、润滑油箱油位等。

问题：常用的流量计有哪几种？(1)差压式流量计(2)动压式流量计(3)转子式流量计(4)容积式流量计(5)靶式流量计(6)电磁流量计(7)超声流量计问题：开关量转换器的主要品种有哪些？压力或者差压开关、位置开关、流量开关、液位开关、温度开关等。

问题：DCS系统中，现场过程控制站常采用的输入/输出卡件包括哪些类型？常采用的输入/输出卡件主要包含：模拟量输入卡件AI、模拟量输出卡件AO、开关量输入卡件DI、开关量输出卡件DO、脉冲量输入卡件PI和脉冲量输出卡件PO。

问题：什么是ETS？ETS即紧急遮断控制系统，在危及机组安全的重要参数超过规定值时，使AST电磁阀失电，释放汽阀控制油，使所有汽阀迅速关闭，实现紧急停机。

问题：常用调节阀门的静态特性有哪些?常用调节阀门的静态特性有四种：（l）直线特性；(2)等百分比特性；(3)抛物线特性；(4)快开特性。

问题：锅炉汽包水位有何特点?锅炉汽包水位的特点：(1)水位经常变化；(2)汽水界面不明显；(3)有虚假水位现象。

问题：串级汽温调节系统的整定原则是什么？对于串级汽温调节系统，在进行调节器参数整定时，应先使主回路处于开环状态，然后根据对象导前区的特性，按整定单回路的方法整定副调节器，最后整定主调节器；副调要求快速响应系统变化，主调要求准确。

问题：汽轮机运行及启停过程中，胀差如何变化？当汽轮机启动时，胀差一般表现为正向变化；当汽轮机停机时，胀差一般表现为负向变化；当汽轮机增负荷时，胀差表现为正向变化；当汽轮机减负荷时，胀差表现为负向变化。

问题：汽包锅炉MFT动作条件？手动MFT，全炉膛灭火，点火失败，送风机均停，引风机均停，两台空预器均停，两台一次风机均停（在投粉且没有油层支持时），失去火检探头冷却风，丧失全部燃料，炉膛负压高III值，炉膛负压低III值，汽包水位高III值，汽包水位低III值，总风量低，汽轮机跳闸，FSSS电源丧失等（答出10条以上为满分）。

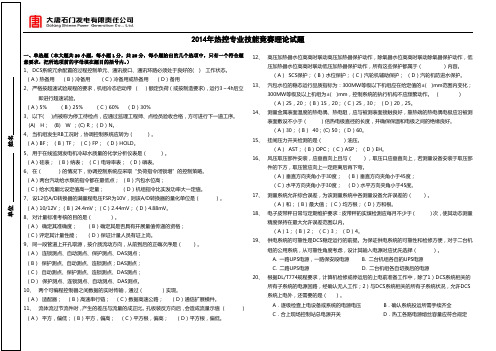

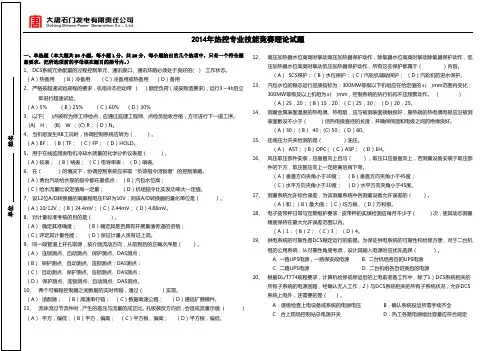

2014年热控专业技能竞赛理论试题一、单选题（本大题共20小题，每小题1分，共20分，每小题给出的几个选项中，只有一个符合题意要求，把所选项前的字母填在题目的括号内。

）1、DCS系统冗余配置的过程控制单元、通讯接口、通讯环路必须处于良好的( ) 工作状态。

（A）热备用（B）冷备用（C）冷备用或热备用（D）备用2、严格按超速试验规程的要求，机组冷态启动带（）额定负荷（或按制造要求)，运行3～4h后立即进行超速试验。

（A）5% （B）25% （C）60% （D）30%3、以下( )点被称为停工待检点，应通过监理工程师、点检员验收合格，方可进行下一道工序。

(A) H； (B) W ；(C) R；（D）N。

4、当机组发生RB工况时，协调控制系统应转为（）。

（A）BF；（B）TF；（C）FP；（D）HOLD。

5、用于在线监测发电机冷却水质量的化学分析仪表是（）。

（A）硅表；（B）纳表；（C）电导率表；（D）磷表。

6、在（）的情况下，协调控制系统应采取“负荷指令闭锁增”的控制策略。

（A）两台汽动给水泵的指令都在最低点；（B）汽包水位高；（C）给水流量比设定值高一定量；（D）机组指令比实发功率大一定值。

7、设12位A/D转换器的满量程电压FSR为10V，则该A/D转换器的量化单位是（）。

（A）10/12V；（B）24.4mV；（C）2.44mV；（D）4.88mV。

8、对计量标准考核的目的是（）。

（A）确定其准确度；（B）确定其是否具有开展量值传递的资格；（C）评定其计量性能；（D）保证计量人员有证上岗。

9、同一段管道上开孔取源，按介质流动方向，从前到后的正确次序是（）。

（A）连锁测点、自动测点、保护测点、DAS测点；（B）保护测点、自动测点、连锁测点；DAS测点；（C）自动测点、保护测点、连锁测点、DAS测点；（D）保护测点、连锁测点、自动测点、DAS测点。

10、两个可编程控制器之间数据的实时传输，通过（）实现。

火力发电厂热工技术监督试题（附答案）部门：姓名：考试时间：一．填空题（每题1分，共20分）1.炉膛负压保护信号测量装置应定期或配备自动吹扫防堵装置。

2.选用的风量测量装置应具有良好的防堵、防磨性能，宜选用风量测量装置。

3.热工专业预警按照问题严重性程度分为三个等级，分别为_____________________ 、______________和______________。

4.汽轮机数字电液控制系统状态严重异常，无法维持正常运行，甚至导致超速、________异常动作。

5.机组重要参数监控系统（如TSI等）运行状态不正常，数据虚假或者异常变化，可能造成主________系统误动、拒动或者运行人员错误操作。

6.单元机组采用汽轮机跟随控制时，汽轮机调节器的功率信号采用______________信号，可使汽轮机调节阀的动作比较稳定。

7.目前电厂常用压力（差压）变送器的输出信号为_________mA。

8.重要保护继电器应定期检查和，发现异常及时处理。

9.热工技术监督工作贯彻“________________，__________________”的方针，实行技术责任制。

10.气动执行机构应根据被操作对象的特点和工艺系统的安全要求选择保护功能，即当失去、失去或电源故障时，保持位置不变或使被操作对象按预定的方式动作。

11.模拟量控制系统中的角行程执行机构转臂和调节机构转臂与连杆之间的连接，宜采用铰链。

12.采用分散控制系统控制的单元机组，可按照控制系统的设计原则设计。

13.模拟量控制宜分为三级：。

14.开关量控制宜分为四级：15.控制回路应按照优先的原则设计，以保证人身和机组设备的安全。

16.控制器及重要保护系统的I/O模件应采用冗余配置，重要I/O信号应分配在。

17.紧急停机、停炉按钮配置，应采用与DCS 电气操作回路直接作用于设备，以保证安全停机、停炉的需要。

18.热工控制系统电源检查，要确认电厂控制系统电源应设计有可靠的后备手段，备用电源的切换应保证控制器不能被初始化，系统电源故障应在控制室内设有__________。

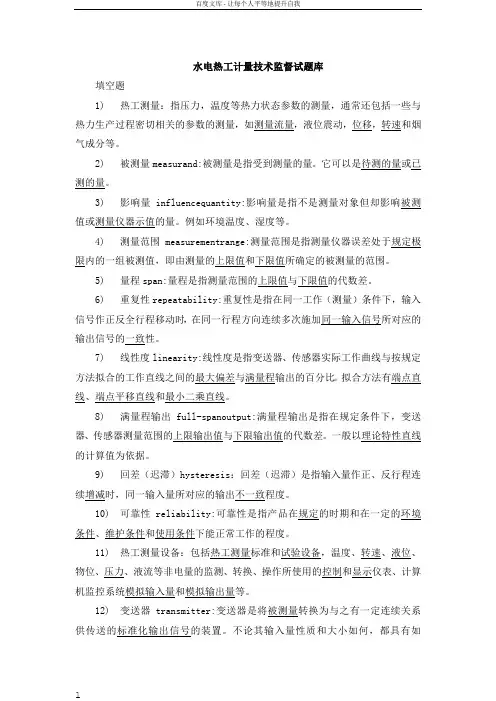

水电热工计量技术监督试题库填空题1)热工测量：指压力，温度等热力状态参数的测量，通常还包括一些与热力生产过程密切相关的参数的测量，如测量流量，液位震动，位移，转速和烟气成分等。

2)被测量measurand:被测量是指受到测量的量。

它可以是待测的量或已测的量。

3)影响量influencequantity:影响量是指不是测量对象但却影响被测值或测量仪器示值的量。

例如环境温度、湿度等。

4)测量范围measurementrange:测量范围是指测量仪器误差处于规定极限内的一组被测值，即由测量的上限值和下限值所确定的被测量的范围。

5)量程span:量程是指测量范围的上限值与下限值的代数差。

6)重复性repeatability:重复性是指在同一工作（测量）条件下，输入信号作正反全行程移动时，在同一行程方向连续多次施加同一输入信号所对应的输出信号的一致性。

7)线性度linearity:线性度是指变送器、传感器实际工作曲线与按规定方法拟合的工作直线之间的最大偏差与满量程输出的百分比。

拟合方法有端点直线、端点平移直线和最小二乘直线。

8)满量程输出full-spanoutput:满量程输出是指在规定条件下，变送器、传感器测量范围的上限输出值与下限输出值的代数差。

一般以理论特性直线的计算值为依据。

9)回差（迟滞）hysteresis：回差（迟滞）是指输入量作正、反行程连续增减时，同一输入量所对应的输出不一致程度。

10)可靠性reliability:可靠性是指产品在规定的时期和在一定的环境条件、维护条件和使用条件下能正常工作的程度。

11)热工测量设备：包括热工测量标准和试验设备，温度、转速、液位、物位、压力、液流等非电量的监测、转换、操作所使用的控制和显示仪表、计算机监控系统模拟输入量和模拟输出量等。

12)变送器transmitter:变送器是将被测量转换为与之有一定连续关系供传送的标准化输出信号的装置。

不论其输入量性质和大小如何，都具有如DC4mA-20mA、DC0V-10V等标准化输出量。

1、管网的布置形式有哪些？有何特点？答：热网的布置形式有枝状管网和环状管网。

枝状管网：布置简单，供热管道直径随及热源距离的增大而逐渐减小，且金属耗量小，基建投资小，运行管理简単，但枝状管网不具后备供热性能。

环状管网：管网的输配干线呈环状支干线，从环状管网分出，再到各热力站。

有很高的供热后备能力，当管网故障后，可以切断故障点，通过环状管网另一方向保证供热，但其投资增大，运行管理更复杂，需要有较高的自动控制措施。

2、热水供热系统集中调节方法有哪些？答：热水供热系统集中调节方法有：（1）质调节；（2）量调节；（3）分阶段改变流量的质调节；（4）质量-流量调节；（5）间歇调节。

3、热水供热系统垂直失调原因是什么？答：双管系统中，由于通过各层的循环作用压力不同而出现，且楼层数越多上下层的作用压力差值越大,垂直失调就越严重,单管系统中,各层散热器的传热系数K 随各层的散热器平均温差的变化程度不同而造成的。

4、热水供热系统水平失调原因是什么？答：在机械循环系统中,由于其作用半径较大,连接的立管较多,因而在没有自控设备的情況下, 异程式系统通过隔离管环路的压力损失较难平衡, 有时靠总立管附近的立管,即使选用了最小的管径,仍有很多的剩余压头,初调节不当时,就会出现近处立管流量超过要求,而远处立管流量不足。

5、热力站换热器的选择应符合那些规定？答：(1)间接连接系统应选用工作可靠、传热性能良好的换热器，生活热水系统还应根据水质情况选用易于清洗水垢的换热设备；(2)列管式、板式换热器计算时应考虑换热表面污垢的影响，传热系数计算时应考虑污垢修正系数；(3)计算容积式换热器传热系数时应按考虑水垢热阻的方法进行；(4)换热器可不设备用，换热器台数的选择和单台能力的确定能适应热负荷的分期增长，并考虑供热可靠性的需要。

6、闭式热水供热系统的连接方式有几种？答：(1)无混合装置的直接连接；(2)装水喷射器的直接连接；(3)装混合水泵的直接连接；(4)间接连接。

热工计量检定员考核试卷(计量基础)单位姓名报考专业一、填空题：(20分每题1分)1．《中华人民共和国计量法》于年九月六日由第28号公布，________年七月一日起施行。

2．根据国家技术监督局1991年8月6日发布的技监局量发[1991]374号文件有关规定，强制检定采取和二种形式。

3．《计量法》立法的宗旨是为了加强，保障和。

4．对于使用，或或的计量器具，均属违反计量法。

5．国家授权电力部门电测、热工计量仪表和装置检定、管理的规定是根据计量法第条和第条的规定。

6．在业务上属电力部门管理的各企、事业单位，其电测、热工最高计量标准的，由被授权执行强制检定的电力部门计量检定机构后使用。

7．计量法规定了和为国家法定计量单位。

8．热力学温度的SI单位名称是、单位符号, 摄氏温度的SI单位名称是、单位符号,压力的SI单位名称是、单位符号,转速的SI 单位名称是、单位符号。

9．词头的符号与单位符号之间间隙，也不加表示的任何符号。

单位的名称或符号必须作为、不得。

10．计量标准装置的命名可分为和。

11．一般指示仪表所标明的准确度等级是以误差来表示基本允许误差。

12．准确度等级为 1.5级、量程为（0--0.25）MPa的压力表其基本允许误差是MPa如用该表测量0.2MPa压力时，最大可能出现的误差是MPa。

13．根据国际计量局的规定，A类不确定度评定是指方法，来评定标准不确定度，B类不确定度评定是指方法，来评定标准不确定度。

14．测量误差按性质可分为误差、误差和误差。

15．某温度表量程为（0--100）℃在50℃处检定值为49.5℃，则该仪表在50℃处示值误差是，示值引用误差是。

16．0.00340MPa是位有效数字，100.00V是有效数字。

17．17821取二位有效数字，应写作。

18750取三位有效数字，应写作。

18．将60.26修约到个数位的0.5单位是，将850修约到百数位的0.2单位是。

19．将-20.78修约到个数位的0.5单位是，将-130修约到百数位的0.2单位是。
