低应变桩基检测规范

高应变低应变桩基检测一、定义根据建筑基桩检测技术规范JGJ106-2003第2.1.6条，低应变：采用低能量瞬态或稳态激励方式在桩顶激励，实测桩顶速度时程曲线或速度导纳曲线，通过波动理论分析或频域分析，对桩身完整性进行判断的检测方法。

第2.1.7条，高应变：用重锤冲击桩顶，实测桩顶部的速度和力时程曲线，通过波动理论分析，对单桩竖向抗压承载力和桩身完整性进行判定的检测方法。

高大钊版的《土力学与地基基础》关于大小应变的定义大应变：指激励能量足以使桩土之间发生相对位移，使桩产生永久贯入度的动测法小应变：指在激励能量较小，只能激发桩土体系（甚至只有局部）的某种弹性变形，而不能使桩土之间产生相对位移的动测法。

桩达到极限承载力时，即为桩周土达到塑性破坏。

唯有大应变才能使桩产生一定的塑性沉降（贯入度），所测的土阻力才是土的极限阻力；小应变只能测得桩土体系的某些弹性特征值，而土的弹性变形与其强度之间并没有确定的关系。

因此从理论上讲，小应变不能提供确切的单桩极限承载力，只能用于检验桩身质量。

二、何种桩需要检测建筑基桩检测技术规范JGJ106-2003第3.3.3条，单桩承载力和桩身完整性验收抽样检测的受检桩选择宜符合下列规定：1 施工质量有疑问的桩；2 设计方认为重要的桩；3 局部地质条件出现异常的桩；4 施工工艺不同的桩；5 承载力验收检测时适量选择完整性检测中判定的Ⅲ类桩；6 除上述规定外，同类型桩宜均匀随机分布。

解释：对于基桩的检测包括单桩承载力及桩身完整性两个部分，这两个部分要求检测的数量不同。

三、低应变与高应变适用范围低应变：适用于检测混凝土桩的桩身完整性，判定桩身缺陷的程度及位置。

低应变法的理论基础以一维线弹性杆件模型为依据。

因此受检桩的长细比、瞬态激励脉冲有效高频分量的波长与桩的横向尺寸之比均宜大于5，设计桩身截面宜基本规则。

另外，一维理论要求应力波在桩身中传播时平截面假设成立，所以，对薄壁钢管桩和类似于H型钢桩的异型桩，本方法不适用。

低应变法检测技术规范16.1 适用范围16.1.1本方法适用于检测混凝土桩的桩身完整性，分析桩身缺陷的程度及位置。

16.1.1【条文说明】考虑到目前使用方法的普遍程度和可操作性，本规程将反射波法(或瞬态时域分析法)简称为低应变法。

其余见《建筑基桩检测技术规范》。

16.1.2被测桩的桩长范围，应结合现场试验确定。

16.1.2【条文说明】根据低应变法的实际应用情况看，现场检测中，多数情况下能够通过同条件下的波形特征比较识别出桩底反射信号，分析被测桩的桩长范围。

这里所说的现场试验包含规程16.4.1条的内容。

若桩过长（含长径比较大）或灌注桩桩身阻抗多变且变化幅度较大或预制桩存在接桩缝隙等情况时，往往应力波尚未传到桩底，其能量已完全衰减或提前反射，测不到桩底反射信号。

此时，尽管无法对整根桩的完整性作出评价，但若被测桩桩长范围内存在缺陷，则实测信号中必有缺陷反射信号，低应变法仍可用于查明被测桩桩长范围是否存在缺陷。

16.2 仪器设备16.2.1检测仪器的主要技术性能指标应符合《基桩动测仪》JG/T 3055的有关规定，且应具有信号显示、储存和处理分析功能。

16.2.2瞬态激振设备应包括能激发宽脉冲和窄脉冲的力锤和锤垫，力锤可装有力传感器。

16.3 现场检测16.3.1被测桩（试件)应符合下列规定：1桩身强度应符合本规程第4. . 条第1款的规定。

2桩头的材质、强度、截面尺寸应与桩身基本等同。

3桩顶面混凝土应平整、密实、无积水并与桩轴线基本垂直。

16.3.2【条文说明】通常,被测桩的桩头的状态直接影响测试信号和分析判断结果的质量。

对被测桩（试件)的具体要求见附录C“低应变检测试件处理技术要求”。

16.3.2测试参数设定应符合下列规定：1采样时间间隔或采样频率应根据设定桩长、预设桩身波速合理选择；时域信号采样点数不宜少于1024点。

2时域信号记录的时间段长度，应大于2L/c时刻后延续不少于5ms。

3传感器的设定值应按计量检定结果设定。

低应变法规范Document serial number【NL89WT-NY98YT-NC8CB-NNUUT-NUT108】低应变法适用范围8.1.1 本方法适用于检测混凝土桩的桩身完整性，判定桩身缺陷的程度及位置。

目前国内外普遍采用瞬态冲击方式，通过实测桩顶加速度或速度响应时域曲线，籍一维波动理论分析来判定基桩的桩身完整性，这种方法称之为反射波法（或瞬态时域分析法）。

所用动测仪器一般都具有傅立叶变换功能，可通过速度幅频曲线辅助分析判定桩身完整性，即所谓瞬态频域分析法；也有瞬态机械阻抗法。

当然，采用稳态激振方式直接测得导纳曲线，则称之为稳态机械阻抗法。

无论瞬态激振的时域分析还是瞬态或稳态激振的频域分析，只是习惯上从波动理论或振动理论两个不同角度去分析，数学上忽略截断和泄漏误差时，时域信号和频域信号可通过傅立叶变换建立对应关系。

所以，当桩的边界和初始条件相同时，时域和频域分析结果应殊途同归。

综上所述，考虑到目前国内外使用方法的普遍程度和可操作性，本规范将上述方法合并编写并统称为低应变（动测）法。

低应变法的理论基础以一维线弹性杆件模型为依据。

因此受检桩的长细比、瞬态激励脉冲有效高频分量的波长与桩的横向尺寸之比均宜大于5，设计桩身截面宜基本规则。

另外，一维理论要求应力波在桩身中传播时平截面假设成立，所以，对薄壁钢管桩和类似于H 型钢桩的异型桩，本方法不适用。

本方法对桩身缺陷程度只做定性判定，尽管利用实测曲线拟合法分析能给出定量的结果，但由于桩的尺寸效应、测试系统的幅频相频响应，高频波的弥散、滤波等造成的实测波形畸变，以及桩侧土阻尼、土阻力和桩身阻尼的耦合影响，曲线拟合法还不能达到精确定量的程度。

对于桩身不同类型的缺陷，低应变测试信号中主要反映出桩身阻抗减小的信息，缺陷性质往往较难区分。

例如，混凝土灌注桩出现的缩颈与局部松散、夹泥、空洞等，只凭测试信号就很难区分。

因此，对缺陷类型进行判定，应结合地质、施工情况综合分析，或采取钻芯、声波透射等其他方法。

桩基低应变完整性检测引言近几十年，我国工程建设蓬勃发展，桩基础在高层建筑、大型厂房、桥梁码头、海上钻井平台及核电站等重要工程中被广泛应用。

由于桩基属于地下隐蔽工程，桩基施工过程中受到所处地质条件、施工技术工艺等多种因素的影响，成桩难免存在各种不足，影响成桩的质量和使用效果，比如缩径、扩径、离析或夹泥，甚至断桩等不利缺陷。

如何快速、准确的评价桩身质量，是桩基检测工程一直所关注的话题。

而低应变检测具有设备简单轻便、检测快速等优点被广泛应用于桩基检测工程中。

技术原理反射波法检测是建立在一维波动理论基础上，在数学上模拟桩的一维应力波传播，计算反射、透射和波的叠加，根据波形的异常情况推断桩的完整性。

反射波法检测，是通过敲击桩顶，产生的应力脉冲以波的形式沿桩体传播，应力波在传播的过程中遇到桩体界面变化时，将表现为桩身阻抗变化而产生反射波，通过安装在桩顶的传感器接收到波的变化，由应力波沿桩身向下传播遇到有缺陷的界面或到达桩底产生反射然后返回桩顶的时间来判断桩身内的缺陷位置。

对于嵌固于土体中的桩，由于桩长L一般远大于桩径d，因此，将桩作为一维弹性值杆，考虑桩土相互作用，则桩身质点振动速度v（x，y）满足下面的一维波动方程：在式（1）中：χ-振动质点到震源的距离；t-质点振动的时间；k-桩周土弹性参数；c-桩周土阻尼系数；A-桩的截面积；C-纵波在桩中的传播速度，且满足关系，其中ρ为桩的密度；E为桩的弹性模量。

应力波在桩体中的传播时间（Δt）及桩长（L），可用下式计算出不同岩土介质中桩的纵波波速：布置方案根据桩径大小，桩心对称布置2～4个安装传感器的检测点：实心桩检测点宜在距桩中心2/3 半径处：空心桩的激振点和检测点宜为桩壁厚的1/2，激振点和检测点与桩中心连线形成的夹角宜为90°检测采集数据时需要注意的地方主要有以下几点：1.安装传感器部位的混凝土应平整；2.传感器安装应与桩顶面垂直，应与锤击点保持在一个水平面上；3.用耦合剂粘结时，应具有足够的粘结强度；4.传感器安装位置应远离钢筋笼的主筋，以减少外露主筋对测试产生干扰信号。

1 桩基完整性（低应变试验）1.1一般规定：（1）低应变反射波法适用围为：混凝土灌注桩、混凝土预制桩、预应力管桩及CFG 桩。

（2）对桩身截面多变且变化幅度较大灌注桩，应采用其他方法辅助验证低应变法检测的有效性。

（3）受检桩混凝土强度不应低于设计强度的70%，且不应低于15MPa 。

1.2检测原理：低应变法目前国普遍采用低应变反射波法，为狭义低应变法，其通过采用瞬态冲击的方式（瞬态激振），实测桩顶加速度或速度响应曲线，以一维线弹性杆件模型为依据，采用一维波动理论分析判定基桩的桩身完整性。

因此基桩必须符合一维波动理论要求，满足平截面假定和一维线弹性杆件模型要求，一般要求其桩长远大于直径即长径比大于5或瞬态激励有效高频分量的波长与桩的横向尺寸之比大于5。

1.3检测方法及工艺要求（1）检测前的准备工作a 受检基桩混凝土强度至少达到设计强度的70％，或期龄不少于14天时方可报检。

b 施工单位填写报检表，经监理工程师签字确认后，至少提前2天提交给现场检测人员。

c 施工单位向检测单位提供基桩工程相关参数和资料。

d 检测前，施工单位做好以下准备工作：①剔除桩头，使桩顶标高为设计的桩顶标高。

②要求受检桩桩顶的混凝土质量、截面尺寸应与桩身设计条件基本相同。

③灌注桩要凿去桩顶浮浆或松散破损部分，并露出坚硬的混凝土表面。

④桩顶表面平整干净且无积水。

⑤实心桩的第三方位置打磨出直径约10cm 的平面，平面保证水平，不要带斜坡；在距桩第三方2/3半径处，对称布置打磨2～4处（具体见图1），直径约为6cm 的平面，打磨面应平顺光洁密实图2 不同桩径对应打磨点数及位置示意图0.8m<D≤1.25m D≤0.8m图2 不同桩径对应打磨点数及位置示意图⑥当桩头与垫层相连时，相当于桩头处存在很大的截面阻抗变化，会对测试信号产生影响。

因此，测试前应将桩头侧面与断层断开。

⑦准备黄油1～2包，作为测试耦合剂用。

⑧在基坑检测，应提前将基坑水抽干，并搭设好梯子，便于上下。

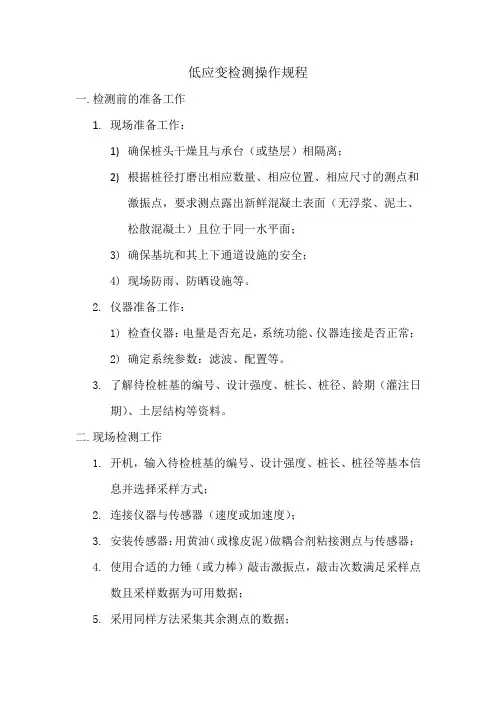

低应变检测操作规程
一.检测前的准备工作
1.现场准备工作：
1)确保桩头干燥且与承台（或垫层）相隔离；
2)根据桩径打磨出相应数量、相应位置、相应尺寸的测点和
激振点，要求测点露出新鲜混凝土表面（无浮浆、泥土、
松散混凝土）且位于同一水平面；
3)确保基坑和其上下通道设施的安全；
4)现场防雨、防晒设施等。

2.仪器准备工作：
1)检查仪器：电量是否充足，系统功能、仪器连接是否正常；
2)确定系统参数：滤波、配置等。

3.了解待检桩基的编号、设计强度、桩长、桩径、龄期（灌注日
期）、土层结构等资料。

二.现场检测工作
1.开机，输入待检桩基的编号、设计强度、桩长、桩径等基本信
息并选择采样方式；
2.连接仪器与传感器（速度或加速度）；
3.安装传感器：用黄油（或橡皮泥）做耦合剂粘接测点与传感器；
4.使用合适的力锤（或力棒）敲击激振点，敲击次数满足采样点
数且采样数据为可用数据；
5.采用同样方法采集其余测点的数据；
6.重复上述操作，对其他桩基进行检测，至检测完毕。

三.检测后工作
1.数据的导出、保存；
2.主机的充电，传感器的清理，仪器的保养等。

四.数据分析、结论（略）。

桩基低应变检测方案1. 引言桩基作为土木工程中重要的基础构件，其质量和稳定性对工程的安全和耐久性有着重要的影响。

在桩基施工过程中，合理的检测方法和方案能够及时发现问题，保障工程质量。

本文将介绍一种桩基低应变检测方案，通过对桩基应变进行监测，及时发现并修复潜在的问题。

2. 桩基低应变检测方案的设计原则桩基低应变检测方案设计的基本原则如下：1.灵敏度高：能够检测到桩基的细微应变变化，保证对潜在问题进行及时发现。

2.准确性高：提供准确的应变值，用于准确评估桩基的质量和稳定性。

3.实时性强：能够实时监测桩基的应变变化，及时发现并解决问题。

4.可靠性强：方案应具备较高的可靠性，能够长期稳定地工作。

3. 桩基低应变检测方案的技术原理桩基低应变检测方案的技术原理主要包括以下几个方面：1.传感器的选择：选择合适的应变传感器，如电阻应变计、光纤传感器等。

该传感器能够将桩基的应变转化为电信号或光信号，并通过数据采集系统进行采集和处理。

2.数据采集系统：选用高精度和高采样率的数据采集系统，能够实时采集传感器输出的信号，并通过计算和分析得到桩基的应变值。

3.数据处理与分析：对采集到的数据进行处理和分析，得到桩基的应变变化情况，并结合设计要求进行评估。

4.实时监测与报警系统：通过建立实时监测系统，能够及时监测桩基的应变变化情况，并在出现异常情况时及时发出警报，以便采取相应的措施进行修复。

4. 桩基低应变检测方案的实施步骤桩基低应变检测方案的实施步骤如下：1.传感器安装：在桩基中选取合适的位置进行传感器的安装，确保传感器与桩基紧密接触，能够准确感知应变变化。

2.数据采集系统的搭建：选择合适的数据采集系统，根据传感器的输出信号进行连接和配置，确保能够高效地采集和处理数据。

3.数据处理与分析：利用专业的数据处理软件，对采集到的数据进行处理和分析，得到桩基的应变变化情况，并进行定量评估。

4.实时监测与报警系统的建立：建立实时监测系统，通过连续监测桩基的应变变化情况，及时发现潜在问题，并在需要时发出警报，通知相关人员采取相应的措施进行修复。

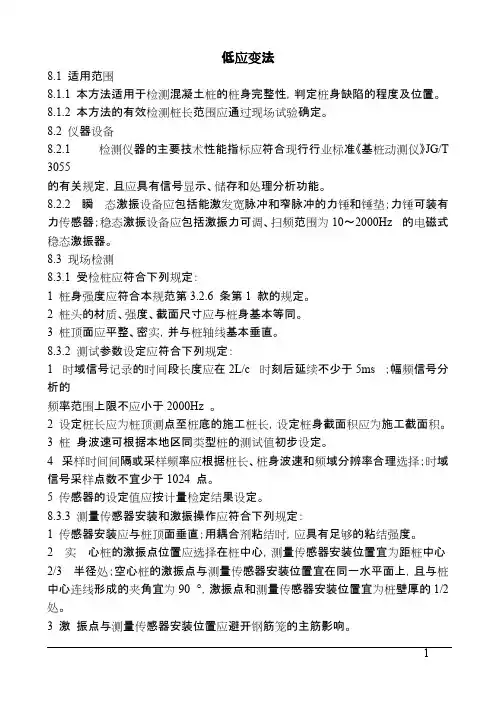

低应变法8.1 适用范围8.1.1 本方法适用于检测混凝土桩的桩身完整性，判定桩身缺陷的程度及位置。

8.1.2 本方法的有效检测桩长范围应通过现场试验确定。

8.2 仪器设备8.2.1 检测仪器的主要技术性能指标应符合现行行业标准《基桩动测仪》JG/T 3055的有关规定，且应具有信号显示、储存和处理分析功能。

8.2.2 瞬态激振设备应包括能激发宽脉冲和窄脉冲的力锤和锤垫；力锤可装有力传感器；稳态激振设备应包括激振力可调、扫频范围为10～2000Hz 的电磁式稳态激振器。

8.3 现场检测8.3.1 受检桩应符合下列规定：1 桩身强度应符合本规范第3.2.6 条第1 款的规定。

2 桩头的材质、强度、截面尺寸应与桩身基本等同。

3 桩顶面应平整、密实，并与桩轴线基本垂直。

8.3.2 测试参数设定应符合下列规定：1 时域信号记录的时间段长度应在2L/c 时刻后延续不少于5ms ；幅频信号分析的频率范围上限不应小于2000Hz 。

2 设定桩长应为桩顶测点至桩底的施工桩长，设定桩身截面积应为施工截面积。

3 桩身波速可根据本地区同类型桩的测试值初步设定。

4 采样时间间隔或采样频率应根据桩长、桩身波速和频域分辨率合理选择；时域信号采样点数不宜少于1024 点。

5 传感器的设定值应按计量检定结果设定。

8.3.3 测量传感器安装和激振操作应符合下列规定：1 传感器安装应与桩顶面垂直；用耦合剂粘结时，应具有足够的粘结强度。

2 实心桩的激振点位置应选择在桩中心，测量传感器安装位置宜为距桩中心2/3 半径处；空心桩的激振点与测量传感器安装位置宜在同一水平面上，且与桩中心连线形成的夹角宜为90 °，激振点和测量传感器安装位置宜为桩壁厚的1/2 处。

3 激振点与测量传感器安装位置应避开钢筋笼的主筋影响。

4 激振方向应沿桩轴线方向。

5 瞬态激振应通过现场敲击试验，选择合适重量的激振力锤和锤垫，宜用宽脉冲获取桩底或桩身下部缺陷反射信号，宜用窄脉冲获取桩身上部缺陷反射信号。

低应变法8.1 适用范围8.1.1 本方法适用于检测混凝土桩的桩身完整性，判定桩身缺陷的程度及位置。

8.1.2 本方法的有效检测桩长范围应通过现场试验确定。

8.2 仪器设备8.2.1 检测仪器的主要技术性能指标应符合现行行业标准《基桩动测仪》JG/T 3055的有关规定，且应具有信号显示、储存和处理分析功能。

8.2.2 瞬态激振设备应包括能激发宽脉冲和窄脉冲的力锤和锤垫；力锤可装有力传感器；稳态激振设备应包括激振力可调、扫频范围为10～2000Hz 的电磁式稳态激振器。

8.3 现场检测8.3.1 受检桩应符合下列规定：1 桩身强度应符合本规范第3.2.6 条第1 款的规定。

2 桩头的材质、强度、截面尺寸应与桩身基本等同。

3 桩顶面应平整、密实，并与桩轴线基本垂直。

8.3.2 测试参数设定应符合下列规定：1 时域信号记录的时间段长度应在2L/c 时刻后延续不少于5ms ；幅频信号分析的频率范围上限不应小于2000Hz 。

2 设定桩长应为桩顶测点至桩底的施工桩长，设定桩身截面积应为施工截面积。

3 桩身波速可根据本地区同类型桩的测试值初步设定。

4 采样时间间隔或采样频率应根据桩长、桩身波速和频域分辨率合理选择；时域信号采样点数不宜少于1024 点。

5 传感器的设定值应按计量检定结果设定。

8.3.3 测量传感器安装和激振操作应符合下列规定：1 传感器安装应与桩顶面垂直；用耦合剂粘结时，应具有足够的粘结强度。

2 实心桩的激振点位置应选择在桩中心，测量传感器安装位置宜为距桩中心2/3 半径处；空心桩的激振点与测量传感器安装位置宜在同一水平面上，且与桩中心连线形成的夹角宜为90 °，激振点和测量传感器安装位置宜为桩壁厚的1/2 处。

3 激振点与测量传感器安装位置应避开钢筋笼的主筋影响。

4 激振方向应沿桩轴线方向。

5 瞬态激振应通过现场敲击试验，选择合适重量的激振力锤和锤垫，宜用宽脉冲获取桩底或桩身下部缺陷反射信号，宜用窄脉冲获取桩身上部缺陷反射信号。

桩基低应变动力检测一般规定（JGJ/T93-95）检测方法：1、本规程规定的检测方法有：反射波法、机械阻抗法、动力参数法和声波透射法。

2、上述方法均有各自的适用范围和技术要求，应根据不同的检测对象和要求选用。

检测数量1、对于一柱一桩的建筑物或构筑物，全部基桩应进行检测。

2、非一柱一桩时，按施工班组抽测，抽测数量应根据工程的重要性、抗震设防等级、地质条件、成桩工艺、检测目的等情况，由有关部门（建设、设计、监理、质监）协商确定。

检测混凝土灌注桩柱身完整性时，抽测数不得少于该批总数的20%，且不得少于10根；检测混凝土灌注桩承载力时，抽测数不得少于该批桩总数的10%，且不少于5根；对混凝土预制桩，抽测数不得少于该批桩总数的10%，且不少于5根。

当抽测不合格的桩总数超过抽测数的30%，应加倍重新抽测。

加倍抽测后，若不合格桩数仍超过抽测数的30%，应全数检测。

对于采用声波透射法时，加倍重新抽可采用其他检测方法。

基桩高应变动力检测基本规定（JGJ/106-97）1、高应变动力检测的结果可用于下列工作：A、监测预制桩打入时的桩身应力与桩锤效率，选择沉桩设备与工艺参数；B、选择预制桩合理的桩型与桩长；C、采用实测曲线拟合法估计桩侧与桩端土阻力分布，模拟静载荷试验的Q-s曲线等。

2、采用高应变动力检测时，委托单位应提供下列资料；A、工程名称及建设、设计、施工单位名称；B、试桩区域内建筑场地的工程地质勘探报告；C、桩基施工图；D、工程桩施工记录；E、试桩桩身混凝土强度试验报告；F、试桩桩顶处理前、后的标高。

3、进行单桩承载力检测时，对工程地质条件、桩型、成桩机具和工艺相同、同一单位施工的基桩，检测桩数不宜少于桩总数的2%，并不得少于5根。

4、按本规程进行的高应变动力检测属非破损检测，检测可选用工程桩进行。

单桩承载力检测（JGJ94-94）为确保实际单桩竖向极限承载力标准值达到设计要求，应根据工程重要性、地质条件、设计要求及工程施工情况进行单桩静载荷试验或可靠的动力实验。

低应变法8.1 适用范围8.1.1 本方法适用于检测混凝土桩的桩身完整性，判定桩身缺陷的程度及位置。

目前国内外普遍采用瞬态冲击方式，通过实测桩顶加速度或速度响应时域曲线，籍一维波动理论分析来判定基桩的桩身完整性，这种方法称之为反射波法（或瞬态时域分析法）。

所用动测仪器一般都具有傅立叶变换功能，可通过速度幅频曲线辅助分析判定桩身完整性，即所谓瞬态频域分析法；也有瞬态机械阻抗法。

当然，采用稳态激振方式直接测得导纳曲线，则称之为稳态机械阻抗法。

无论瞬态激振的时域分析还是瞬态或稳态激振的频域分析，只是习惯上从波动理论或振动理论两个不同角度去分析，数学上忽略截断和泄漏误差时，时域信号和频域信号可通过傅立叶变换建立对应关系。

所以，当桩的边界和初始条件相同时，时域和频域分析结果应殊途同归。

综上所述，考虑到目前国内外使用方法的普遍程度和可操作性，本规范将上述方法合并编写并统称为低应变（动测）法。

低应变法的理论基础以一维线弹性杆件模型为依据。

因此受检桩的长细比、瞬态激励脉冲有效高频分量的波长与桩的横向尺寸之比均宜大于5，设计桩身截面宜基本规则。

另外，一维理论要求应力波在桩身中传播时平截面假设成立，所以，对薄壁钢管桩和类似于H型钢桩的异型桩，本方法不适用。

本方法对桩身缺陷程度只做定性判定，尽管利用实测曲线拟合法分析能给出定量的结果，但由于桩的尺寸效应、测试系统的幅频相频响应，高频波的弥散、滤波等造成的实测波形畸变，以及桩侧土阻尼、土阻力和桩身阻尼的耦合影响，曲线拟合法还不能达到精确定量的程度。

对于桩身不同类型的缺陷，低应变测试信号中主要反映出桩身阻抗减小的信息，缺陷性质往往较难区分。

例如，混凝土灌注桩出现的缩颈与局部松散、夹泥、空洞等，只凭测试信号就很难区分。

因此，对缺陷类型进行判定，应结合地质、施工情况综合分析，或采取钻芯、声波透射等其他方法。

桩身完整性 pi1e integrity反映桩身截面尺寸相对变化、桩身材料密实性和连续性的综合定性指标。

桩基完整性(低应变试验)试验方法1.1 基础完整性检测（低应变试验）1.1.1 适用范围低应变反射波法适用于混凝土灌注桩、混凝土预制桩、预应力管桩和CFG桩。

对于桩身截面多变且变化幅度较大的灌注桩，应采用其他方法辅助验证低应变法检测的有效性。

受检桩混凝土强度不应低于设计强度的70％，且不应低于15MPa。

1.1.2 检测原理低应变反射波法是目前国内普遍采用的低应变法。

它通过采用瞬态冲击的方式（瞬态激振），实测桩顶加速度或速度响应曲线，以一维线弹性杆件模型为依据，采用一维波动理论分析判定基桩的桩身完整性。

因此，基桩必须符合一维波动理论要求，满足平截面假定和一维线弹性杆件模型要求。

一般要求其桩长远大于直径即长径比大于5或瞬态激励有效高频分量的波长与桩的横向尺寸之比大于5.1.1.3 检测方法及工艺要求1.1.3.1 检测前的准备工作a。

受检基桩混凝土强度至少达到设计强度的70％，或期龄不少于14天时方可报检。

b。

施工单位填写报检表，经监理工程师签字确认后，至少提前2天提交给现场检测人员。

c。

施工单位向检测单位提供基桩工程相关参数和资料。

d。

检测前，施工单位需做好以下准备工作：1.剔除桩头，使桩顶标高为设计的桩顶标高。

2.要求受检桩桩顶的混凝土质量、截面尺寸应与桩身设计条件基本相同。

3.灌注桩要凿去桩顶浮浆或松散破损部分，并露出坚硬的混凝土表面。

4.桩顶表面平整干净且无积水。

5.实心桩的第三方位置打磨出直径约10cm的平面，平面保证水平，不要带斜坡；在距桩第三方2/3半径处，对称布置打磨2～4处（具体见图1），直径约为6cm的平面，打磨面应平顺光洁密实。

6.当桩头与垫层相连时，相当于桩头处存在很大的截面阻抗变化，会对测试信号产生影响。

因此，测试前应将桩头侧面与断层断开。

7.准备黄油1～2包，作为测试耦合剂用。

8.在基坑内检测，应提前将基坑内水抽干，并搭设好梯子，便于上下。

e。

搜集受检桩的相关技术资料，包括工程概况、基桩的设计参数、场地的工程地质资料以及施工记录情况。
