砌块墙构造

2016j40《蒸压加气混凝土砌块墙体构造》蒸压加气混凝土砌块是一种轻质多孔的建筑材料，具有隔音、隔热、保温、防潮等特点，被广泛应用于各类建筑中。

然而，由于其多孔性和轻质性的特点，蒸压加气混凝土砌块也存在着一些问题，如抗渗性能差、易开裂等。

为了解决这些问题，我国制定了《蒸压加气混凝土砌块墙体构造》标准，旨在规范蒸压加气混凝土砌块的使用和构造方法，提高墙体的性能和使用寿命。

蒸压加气混凝土砌块墙体构造的标准主要涉及以下几个方面：一、墙体的基本构造蒸压加气混凝土砌块墙体的基本构造包括墙体材料的选择、墙体的厚度和尺寸等。

标准规定，蒸压加气混凝土砌块应符合国家有关标准的规定，墙体的厚度应根据建筑物的要求和保温隔热性能要求进行确定。

同时，墙体的尺寸偏差应符合规范要求，以保证墙体的平整度和垂直度。

二、墙体的连接构造蒸压加气混凝土砌块墙体的连接构造是保证墙体稳定性和整体性能的关键。

标准规定，墙体的连接应采用专用连接件或拉结筋等措施，以保证墙体的整体性和稳定性。

同时，墙体的接缝处应采用密缝或错缝等措施进行处理，以提高墙体的保温隔热性能和防水性能。

三、墙体的增强构造蒸压加气混凝土砌块墙体的增强构造是为了提高墙体的抗裂性能和抗震性能等。

标准规定，墙体的增强措施可采用钢丝网片、玻纤网格布等材料，并按照相应的施工规范进行施工。

同时，墙体的洞口四周应采用钢筋混凝土或钢结构等进行加强，以保证墙体的整体稳定性和抗震性能。

四、墙体的饰面构造蒸压加气混凝土砌块墙体的饰面构造是为了提高墙体的外观和使用寿命。

标准规定，墙体的饰面可采用涂料、瓷砖等材料进行装饰，并按照相应的施工规范进行施工。

同时，墙体的饰面材料应与墙体材料相兼容，避免产生化学反应影响墙体的使用性能。

总之，《蒸压加气混凝土砌块墙体构造》标准的制定是为了提高蒸压加气混凝土砌块墙体的性能和使用寿命，保障建筑物的安全性和稳定性。

通过规范蒸压加气混凝土砌块的使用和构造方法，可以有效提高墙体的保温隔热性能、防水性能、抗裂性能和抗震性能等，为建筑物的安全性和稳定性提供了有力的保障。

砌体构造设计规范 GBJ3－88第一章总则第1.0.1条为了使砌体构造设计贯彻执行国家旳技术经济政策, 坚持因地制宜、就地取材旳原则, 合理选用构造方案和建筑材料, 做到技术先进、经济合理、安全合用、保证质量, 特制定本规范。

第1.0.2条本规范合用于一般工业与民用房屋及构筑物旳砌体构造旳设计。

第1.0.3条本规范合用于五列砌体旳构造:一、砖砌体, 涉及烧结一般砖（粘土砖和硅酸盐砖）、非烧结硅酸盐砖和承重粘土空心砖砌体。

二、砌块砌体, 涉及混凝土中型、小型空心砌块和粉煤灰中型实心砌块砌体。

三、石砌体, 涉及多种料石和毛石砌体。

第1.0.4条本规范是根据《建筑构造设计统一原则》(GBJ68—84)规定旳原则进行制定旳。

第1.0.5条地震区和特殊条件下或有特殊规定旳房屋及构筑物旳设计, 尚应符合国家现行旳有关原则规范旳规定。

第二章材料第一节材料强度级别第2.1.1条块体和砂浆旳强度级别, 应按下列规定采用:一、烧结一般砖、非烧结硅酸盐砖和承重粘土空心砖等旳强度级别: MU30(300)、MU25(250)、MU20(200)、MU15(150)、MU10(100)和MU7.5(75)。

二、砌块旳强度级别: MU15.MU10、MU7.5.MU5和MU3.5。

三、石材旳强度级别: MU100、MU80、MU60、MU50、MU40、MU30、MU20、<U15和MU10。

四、砂浆旳强度级别: M15.M10、M7.5.M5.M2.5.M1和M0.4。

注: ①括号内为相应材料原原则规定旳标号。

②石材旳规格、尺寸及其强度级别可按附录一旳措施拟定。

③拟定硅酸盐块体旳强度级别时, 块体旳抗压强度应乘以自然碳化系数。

对粉煤灰中型实心砌块, 当无自然碳化系数实验时, 可取人工碳化系数旳1.15倍, 且不得不小于0.9。

注: 对下列各类料石砌体, 应按表中数值分别乘以系数:细料石砌体1.5；半细料石砌体1.3；粗料石砌体1.2；周边密缝石砌体0.8。

砌块墙的构造要点砌块墙是一种由各种不同尺寸和形状的砌块堆砌而成的墙体。

在设计和施工过程中，需要注意以下几点，以确保砌块墙的构造质量和安全性。

1. 选择合适的砌块首先，要选择符合设计要求的砌块。

不同砌块材质的强度、耐久性和隔热性能等均有所不同，应根据设计要求进行选择。

同时，还需注意砌块的尺寸和形状是否符合要求。

2. 确定砌块的排列砌块的排列是砌块墙构造的关键环节之一。

在排列过程中，应考虑砌块的尺寸、形状和材质等因素，以确保砌块排列整齐、密实，符合设计要求。

同时，要保证墙体的垂直度和水平度，确保墙体平整。

3. 确定砌块的尺寸和形状砌块的尺寸和形状对砌块墙的质量和安全性有着直接的影响。

在选择砌块时，应根据设计要求确定合适的尺寸和形状。

例如，对于承重墙，应选择尺寸较大、形状规则的砌块，以保证墙体的承载力和稳定性。

4. 确定砌块的材质砌块的材质对墙体的质量和使用寿命有着重要的影响。

常见的砌块材质有混凝土、加气混凝土、粉煤灰混凝土等。

在选择砌块材质时，应根据设计要求和实际情况进行选择，并确保材质质量符合要求。

5. 确定墙体的厚度墙体的厚度是影响墙体保温、隔热和隔音性能的重要因素。

在设计过程中，应根据建筑物的使用功能和设计要求确定墙体的厚度。

同时，要保证墙体厚度的均匀性，避免出现厚度突变的情况。

6. 确定墙体的加固措施为了提高墙体的承载能力和稳定性，需要对墙体进行加固。

常见的加固措施有增加钢筋、设置拉结筋等。

在施工过程中，应根据设计要求确定加固措施，并确保加固措施的有效性和可靠性。

7. 确定墙体的填充材料对于非承重墙，需要使用填充材料来提高墙体的保温、隔热和隔音性能。

常见的填充材料有膨胀珍珠岩、矿棉等。

在选择填充材料时，应根据设计要求和实际情况进行选择，并确保填充材料的质量和性能符合要求。

同时，要注意填充材料的密实性和均匀性，避免出现空鼓和开裂等情况。

8. 确定墙面的处理方式墙面的处理方式对墙体的外观和使用寿命有着重要的影响。

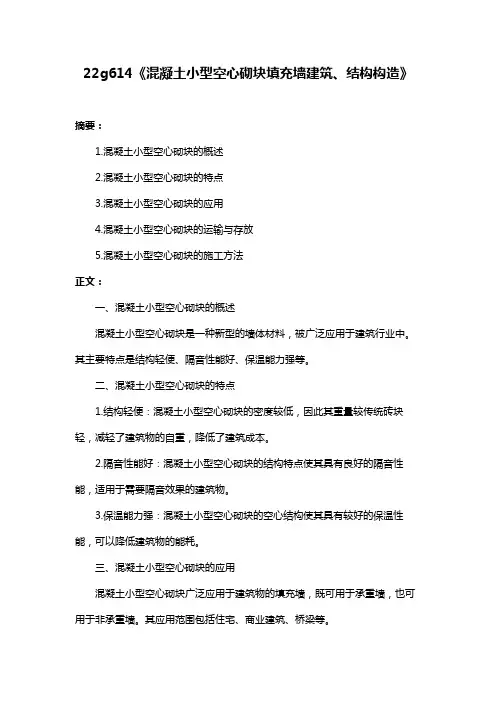

22g614《混凝土小型空心砌块填充墙建筑、结构构造》摘要：1.混凝土小型空心砌块的概述2.混凝土小型空心砌块的特点3.混凝土小型空心砌块的应用4.混凝土小型空心砌块的运输与存放5.混凝土小型空心砌块的施工方法正文：一、混凝土小型空心砌块的概述混凝土小型空心砌块是一种新型的墙体材料，被广泛应用于建筑行业中。

其主要特点是结构轻便、隔音性能好、保温能力强等。

二、混凝土小型空心砌块的特点1.结构轻便：混凝土小型空心砌块的密度较低，因此其重量较传统砖块轻，减轻了建筑物的自重，降低了建筑成本。

2.隔音性能好：混凝土小型空心砌块的结构特点使其具有良好的隔音性能，适用于需要隔音效果的建筑物。

3.保温能力强：混凝土小型空心砌块的空心结构使其具有较好的保温性能，可以降低建筑物的能耗。

三、混凝土小型空心砌块的应用混凝土小型空心砌块广泛应用于建筑物的填充墙，既可用于承重墙，也可用于非承重墙。

其应用范围包括住宅、商业建筑、桥梁等。

四、混凝土小型空心砌块的运输与存放1.运输：混凝土小型空心砌块在运输过程中应保持平稳，避免撞击，严禁倾斜重掷。

同时，装饰砌块在装运过程中，不得弄脏和损伤饰面。

2.存放：砌块应按不同规格和等级分别整齐堆放，堆垛上应设标志，堆放场地必须平整，并做好排水，地面上宜铺垫一层煤渣屑或石屑、碎石等。

砌块应按密度等级和强度等级、质量等级分批堆放，不得混杂。

混凝土空心小型砌块的堆叠高度不超过1.5 米。

五、混凝土小型空心砌块的施工方法混凝土小型空心砌块的施工方法主要包括以下几个步骤：1.墙体放线：根据设计图纸，在墙体的位置放出砌块的位置线，以便于按照设计要求进行砌筑。

2.墙体基础处理：在开始砌筑前，应将墙体基础处理干净，并刷上水泥砂浆，以增加墙体的稳定性。

3.砌筑：按照设计要求，使用混凝土小型空心砌块进行砌筑。

在砌筑过程中，应注意控制砌块的水平度和垂直度，以确保墙体的稳定性。

4.墙体抹灰：在砌筑完成后，对墙体进行抹灰处理，以提高墙体的平整度和美观度。

混凝土小型空心砌块墙体结构构造
混凝土小型空心砌块墙体是一种常见的建筑结构构造，具有以下构造特点：
1. 砌块选择：墙体通常采用小型空心砌块，常见的砌块规格有390mm×190mm×190mm，砌块内部有一定的空腔。

2. 墙体砌筑：砌块通过砌筑砂浆粘结在一起形成墙体，常见的砂浆配合比为1∶3，也可以根据实际需求进行调整。

3. 钢筋加固：在墙体内部设置一定数量和规格的钢筋，以增强墙体的抗弯强度和抗震性能。

钢筋一般按照设计要求在墙体的垂直方向和水平方向布设。

4. 环境保护：空心砌块墙体结构具有良好的隔热、隔声和防火性能，有效提高室内环境质量。

5. 空腔填充：墙体内部空腔通常填充一定强度的混凝土或轻骨料混凝土，以进一步增强墙体的抗压性能和隔声效果。

6. 表面处理：墙体表面可进行石膏抹灰、涂料喷涂等处理，以提高墙体的外观质量和保护墙体。

混凝土小型空心砌块墙体结构构造简单，成本相对较低，施工速度快，因此在现代建筑中得到广泛应用。

附件国家建筑标准设计名称及编号表序号编号GJBT- 标准设计号标准设计名称主编单位备注1 1282 14J105 烧结页岩砖、砌块墙体建筑构造上海建筑设计研究院有限公司浙江大学新编2 1283 14J913-2 住宅厨房中国建筑标准设计研究院有限公司北京构易建筑设计有限公司代替01SJ9133 1284 14J914-2 住宅卫生间中国建筑标准设计研究院有限公司北京构易建筑设计有限公司代替01SJ9144 1285 14J936 变形缝建筑构造中国建筑标准设计研究院有限公司新编5 1286 14J938 抗爆、泄爆门窗及屋盖、墙体建筑构造中国五洲工程设计集团有限公司中国建筑标准设计研究院有限公司新编6 1287 14SG108-2 建筑结构设计规范应用图示（混凝土结构）中国电子工程设计院万达文化旅游规划研究院有限公司新编7 1288 14SG313 老虎窗、采光井、地下车库（坡道式）出入口中国昆仑工程公司新编8 1289 14G330-1 混凝土结构剪力墙边缘构件和框架柱构造钢筋选用（剪力墙边缘构件、框支柱）中国建筑设计院（集团）建筑设计院代替04SG3309 1290 14G330-2 混凝土结构剪力墙边缘构件和框架柱构造钢筋选用（框架柱）中国建筑设计院（集团）建筑设计院代替04SG330序号编号GJBT- 标准设计号标准设计名称主编单位备注10 1291 14G443 预制带肋底板混凝土叠合楼板兰州大学土木工程与力学学院中国建筑标准设计研究院有限公司湖南大学土木工程学院新编11 1292 14SG903-2 混凝土结构常用施工详图（现浇混凝土框架柱、梁、剪力墙配筋构造）中国市政工程华北设计研究总院中国建筑标准设计研究院有限公司新编12 1293 14G910 高强钢筋应用技术图示中国建筑标准设计研究院有限公司中国建筑科学研究院新编13 1294 14S104 二次供水消毒设备选用及安装中国航空规划建设发展有限公司代替02SS10414 1295 14S307 住宅厨、卫给水排水管道安装华东建筑设计研究院有限公司代替03S40815 1296 14SS706 玻璃钢化粪池选用与埋设中国航天建设集团有限公司新编16 1297 14K117-1 筒形风帽及附件中国中轻国际工程有限公司代替96K150-117 1298 14K117-2 伞形风帽机械工业第六设计研究院有限公司代替96K150-218 1299 14K117-3 锥形风帽机械工业第六设计研究院有限公司代替96K150-319 1300 14K118 空调通风管道的加固广西华蓝设计（集团）有限公司新编20 1301 14K516 户式热水供暖热源系统设计与安装清华大学建筑设计研究院有限公司新编21 1302 14D801 超高层建筑电气设计与安装悉地（北京）国际建筑设计顾问有限公司中国建筑标准设计研究院有限公司新编。

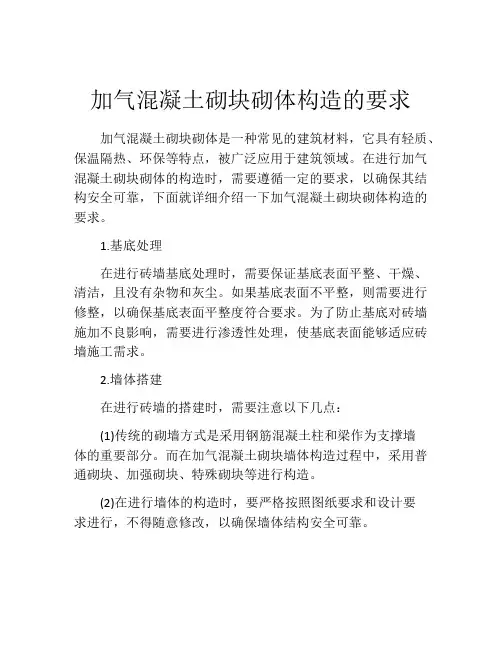

加气混凝土砌块砌体构造的要求加气混凝土砌块砌体是一种常见的建筑材料，它具有轻质、保温隔热、环保等特点，被广泛应用于建筑领域。

在进行加气混凝土砌块砌体的构造时，需要遵循一定的要求，以确保其结构安全可靠，下面就详细介绍一下加气混凝土砌块砌体构造的要求。

1.基底处理在进行砖墙基底处理时，需要保证基底表面平整、干燥、清洁，且没有杂物和灰尘。

如果基底表面不平整，则需要进行修整，以确保基底表面平整度符合要求。

为了防止基底对砖墙施加不良影响，需要进行渗透性处理，使基底表面能够适应砖墙施工需求。

2.墙体搭建在进行砖墙的搭建时，需要注意以下几点：(1)传统的砌墙方式是采用钢筋混凝土柱和梁作为支撑墙体的重要部分。

而在加气混凝土砌块墙体构造过程中，采用普通砌块、加强砌块、特殊砌块等进行构造。

(2)在进行墙体的构造时，要严格按照图纸要求和设计要求进行，不得随意修改，以确保墙体结构安全可靠。

(3)在进行墙体施工时，需要注意块砌面要保持清洁，不得有明显的砂浆渗漏或砂浆厚度不均匀的情况，以确保砌块墙体的牢固度。

(4)在墙体施工结束后，需要进行抹灰处理，抹灰面向外露面时需要进行表面整平，并确保墙面平整度和表面平整度符合要求。

如果有墙体缝隙，则需要进行填缝处理，以确保墙面美观。

3.砂浆应用在砖墙的施工过程中，砂浆的应用是非常重要的。

下面是砂浆应用的要求：(1)砂浆的配置与应用需要根据不同的工作环境和需求进行调整，包括时限、水灰比、砂种等。

(2)在使用砂浆之前需要将其充分搅拌均匀，并且需要注意砂浆的湿度，以确保砖墙的牢固性。

(3)在进行砖墙施工时，需要保证砂浆的厚度和使用数量符合规定，以确保墙体的牢固度和美观度。

4.砖墙结构的静力学要求在进行砖墙结构的设计时，需要遵循静力学的要求，进行强度设计和稳定性设计，以确保砖墙结构的安全可靠。

(1)强度设计：砖墙的抗压强度和抗弯强度需要符合相关规定，并且需要考虑砖墙内部应力的平衡和分布。

(2)稳定性设计：在进行砖墙结构的稳定性设计时，需要考虑可能出现的自重、水压和风压等外力因素，以确保砖墙结构在外力作用下的稳定性。

建筑结构知识之砌块墙构造
【学员问题】砌块墙构造？
【解答】砌块墙一般为松散材料或空心形式，因此比砖墙更需要加强构造处理，以增强其墙体的整体性和稳定性。

1）设置构造柱为了保证砌块墙的整体刚度和稳定性，应在外墙转角处和必要的内外墙交接处设置构造柱，为增强抗震能力，构造柱应与圈梁有完好的连接。

砌块墙的构造柱
2）设置过梁与圈梁当砌块墙中遇到门窗洞口时，应设置过梁。

过梁承受门窗洞口上部荷载并起着连系梁的作用，另外还可以利用过梁高度调节砌块的尺寸，增加砌块的通用性。

多层砌块建筑应设置圈梁以加强砌块建筑的整体性。

当圈梁与过梁位置接近时，两者可合二为一。

圈梁有现浇、预制两种。

现浇圈梁整体性强，有利于加固墙身，但施工麻烦。

实际工程中科采用U形预制砌块来代替模板，然后在凹槽内配置钢筋，浇筑混凝土。

3）砌块墙的接缝处理砌块的体积远大于砖块，因此更要处理好接缝。

在中型砌块的两端一般设有封闭式的灌浆槽，在砌筑、安装时，必须使竖缝填灌密实，水平缝砌筑饱满，使上、下、左、右砌块能更好连接。

砌块墙接缝处理。

以上内容均根据学员实际工作中遇到的问题整理而成，供参考，如有问题请及时
沟通、指正。

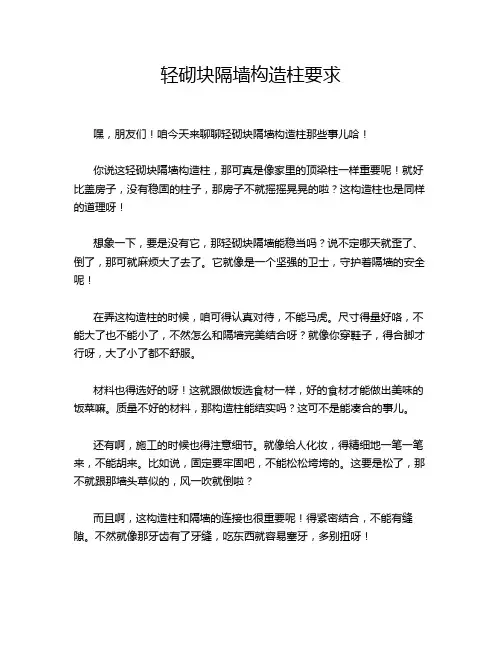

轻砌块隔墙构造柱要求
嘿，朋友们！咱今天来聊聊轻砌块隔墙构造柱那些事儿哈！
你说这轻砌块隔墙构造柱，那可真是像家里的顶梁柱一样重要呢！就好比盖房子，没有稳固的柱子，那房子不就摇摇晃晃的啦？这构造柱也是同样的道理呀！
想象一下，要是没有它，那轻砌块隔墙能稳当吗？说不定哪天就歪了、倒了，那可就麻烦大了去了。

它就像是一个坚强的卫士，守护着隔墙的安全呢！
在弄这构造柱的时候，咱可得认真对待，不能马虎。

尺寸得量好咯，不能大了也不能小了，不然怎么和隔墙完美结合呀？就像你穿鞋子，得合脚才行呀，大了小了都不舒服。

材料也得选好的呀！这就跟做饭选食材一样，好的食材才能做出美味的饭菜嘛。

质量不好的材料，那构造柱能结实吗？这可不是能凑合的事儿。

还有啊，施工的时候也得注意细节。

就像给人化妆，得精细地一笔一笔来，不能胡来。

比如说，固定要牢固吧，不能松松垮垮的。

这要是松了，那不就跟那墙头草似的，风一吹就倒啦？
而且啊，这构造柱和隔墙的连接也很重要呢！得紧密结合，不能有缝隙。

不然就像那牙齿有了牙缝，吃东西就容易塞牙，多别扭呀！
咱可不能小看这轻砌块隔墙构造柱，它虽然不大起眼，但是作用可大着呢！它能让我们的隔墙更牢固、更稳定，让我们住得安心、放心。

所以说呀，大家在弄轻砌块隔墙的时候，一定要重视这构造柱，把它弄好咯！可别嫌麻烦，这都是为了以后的安全和舒适着想呀！大家说是不是这个理儿呀？反正我觉得是挺重要的，咱可不能在这上面掉以轻心。

就好好地对待它，让它发挥出最大的作用，给我们的家增添一份稳固和安全吧！。
