空调遥控器下盖的模具设计优秀开题报告 (74)

开题报告电视遥控器外壳本体塑料模具设计与制造2013届本科毕业设计（论文）开题报告题目电视遥控器模具型芯和型腔加工工艺研究学院机械工程学院年级09 专业机械工程及自动化（材料成型）班级0707091 学号070709128姓名xxx指导教师于学勇职称讲师二、课题研究的主要内容1、利用用Pro/E将所给塑件生成三视图，并标注尺寸；2、按照生成的塑件三视图及相关尺寸，三维实体建模；3、利用建好的三维实体造型，利用UG设计一套注塑模具；4、绘制模具零件图；5、对设计好的注塑模具的成型零件的成型工艺进行研究；6、编写所有成型零件的工艺过程卡和工序卡。

三、课题的研究(实验)方法及预期成果方法：1、在UG模具设计模组环境中，将设计完成的塑料制品调入到其中，并进行分模和型腔排布，再进行注射塑料模具、型腔、型芯滑块等成型零件的设计，完成二维工程三视图；2、将上诉生成的二维图导入至AUTOCAD中进行修改；3、通过查阅书籍，参考手册指导等进行注塑模具方案设计、模具结构设计、模具成型零件的加工工艺研究；4、所用软件和工具： UG 、AUTOCAD、手工绘图工具、测量工具、网络、各类书籍。

预期成果：1，完成一篇毕业论文。

2，确定模具类型，应用UG绘制模具结构图，以及零件图。

3，对模具结构进行三维剖析，输出模具开合结构图。

4，完成一张A0图纸。

5，英文翻译一篇四、完成课题所需的条件、主要困难及解决办法所需条件：研究相关书籍，UG及AUTOCAD软件主要困难：注塑模具方案设计、模具结构设计、模具成型零件的加工工艺研究。

解决方法：查阅相关文献，利用三维软件进行辅助设计，参考相关手册进行设计。

起止日期论文工作进度（主要内容、完成要求）2.25-3.1 调研、方案设计与论证、完成英文翻译3.2-3.10 撰写开题报告3.11-3.25 完成零件建模并在UG中分模3.26-4.10 生成所需型芯、型腔二维图纸4.11-4.23 修改并完善设计图纸，编写工艺规程完成毕业论文（初稿）4.24-4.30 修改并完善毕业论文、整理所有毕业设计材料并递交指导教师意见指导教师（签字）：月日所在系意系见主任（签字）：年月日学院审核意见教学院长（签字、公章）：年月日注：开题报告作为毕业设计（论文）答辩委员会对学生答辩资格审查的依据材料之一，此报告应在导师指导下，由学生填写，经指导教师签署意见及所在学院审核后生效。

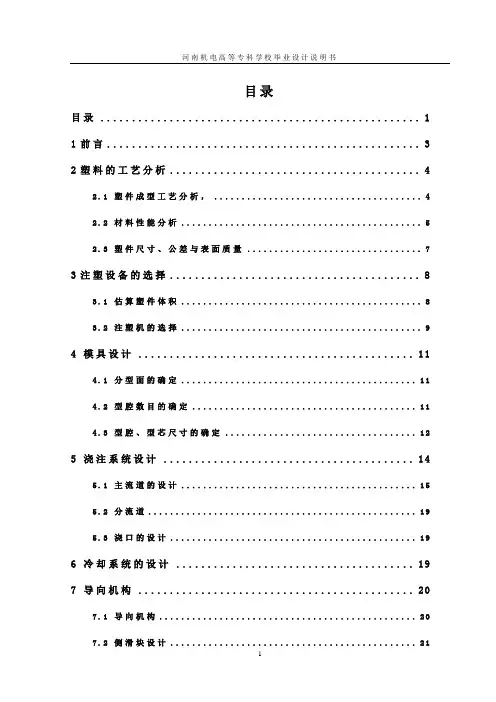

目录目录 (1)1前言 (3)2塑料的工艺分析 (4)2.1塑件成型工艺分析， (4)2.2材料性能分析 (5)2.3塑件尺寸、公差与表面质量 (7)3注塑设备的选择 (8)3.1估算塑件体积 (8)3.2注塑机的选择 (9)4模具设计 (11)4.1分型面的确定 (11)4.2型腔数目的确定 (11)4.3型腔、型芯尺寸的确定 (12)5浇注系统设计 (14)5.1主流道的设计 (15)5.2分流道 (19)5.3浇口的设计 (19)6冷却系统的设计 (19)7导向机构 (20)7.1导向机构 (20)7.2侧滑块设计 (21)18顶出机构的设计 (23)8.1顶出机构 (25)9温度调节系统的设计 (24)9.1模具冷却系统的设计 (29)9.2模具加热系统的设计 (29)10模架的选用 (27)11模具的装配 (29)12模具的装配顺序 (30)13总结 (32)14参考文献 (33)15致谢 (34)1前言时间已不知不觉，竟悄无声息的从我身边流过，不给任何提示，突然才发现它以来到毕业前夕！毕业设计是其中最后一个环节，是对以前所学的知识及所掌握的技能的综合运用和检验。

随着我国经济的迅速发展，采用模具的生产技术得到愈来愈广泛的应用。

在完成几年的课程学习和课程、生产实习，我熟练地掌握了机械制图、机械设计、机械原理等专业基础课和专业课方面的知识，对机械制造、加工的工艺有了一个系统、全面的理解，达到了学习的目的。

对于模具设计这个实践性非常强的设计课题，我们进行了大量的实习。

在指导老师的协助下和在图书馆借阅了许多相关手册和书籍，设计中，将充分利用和查阅各种资料，并与同学进行充分讨论，尽最大努力搞好本次毕业设计。

在设计的过程中，将有一定的困难，但有指导老师的悉心指导和自己的努力，相信会完满的完成毕业设计任务。

本次设计以遥控器后盖模具为主线，综合了成型工艺分析，模具结构设计，最后到模具零件的加工方法，模具总的装配等一系列模具生产的所有过程。

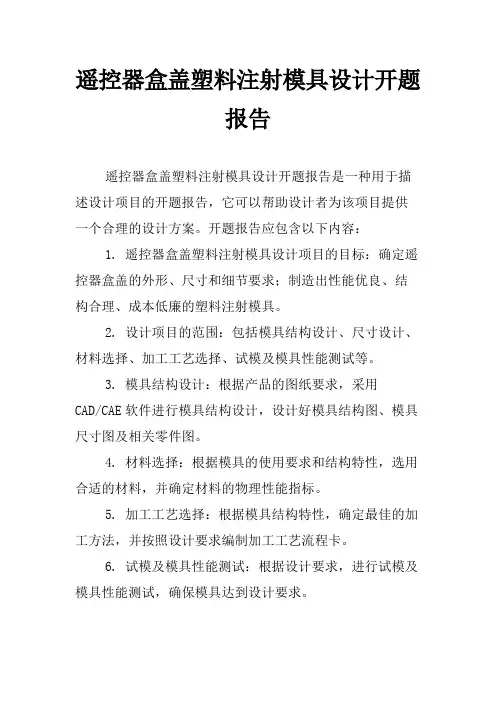

遥控器盒盖塑料注射模具设计开题
报告
遥控器盒盖塑料注射模具设计开题报告是一种用于描述设计项目的开题报告，它可以帮助设计者为该项目提供一个合理的设计方案。

开题报告应包含以下内容：
1. 遥控器盒盖塑料注射模具设计项目的目标：确定遥控器盒盖的外形、尺寸和细节要求；制造出性能优良、结构合理、成本低廉的塑料注射模具。

2. 设计项目的范围：包括模具结构设计、尺寸设计、材料选择、加工工艺选择、试模及模具性能测试等。

3. 模具结构设计：根据产品的图纸要求，采用
CAD/CAE软件进行模具结构设计，设计好模具结构图、模具尺寸图及相关零件图。

4. 材料选择：根据模具的使用要求和结构特性，选用合适的材料，并确定材料的物理性能指标。

5. 加工工艺选择：根据模具结构特性，确定最佳的加工方法，并按照设计要求编制加工工艺流程卡。

6. 试模及模具性能测试：根据设计要求，进行试模及模具性能测试，确保模具达到设计要求。

7. 设计报告：综合以上设计内容，编写遥控器盒盖塑料注射模具设计报告，以供审核及施工参考。

图2.1 塑件二维图图2.2 塑件三维图该零件二维图，如图2.1，该零件为遥控器盒盖，三维如上图2.2所示材料为ABS，对塑件进行分析，从模型图和制件三视图上分析，该制品是一个长约133mm，宽约46mm的不规则盒盖类制件，内部分布少量筋，盒盖中部两边各有一个侧凹，所以需要注塑模具带有侧抽芯机构。

该制件的尺寸精度为MT5，精度中等。

设计注塑模具时，既要考虑良好的塑料成型，冷却等问题，又要考虑模具的制造、装配、加工等方面。

设计主要内容有以下几个方面：（1）决定塑件的分型面。

（2）侧凹的成型方法。

（3）根据塑料件的结构，分析确定浇口位置和注塑方式。

（4）决定型腔的模块组合。

模具的总体结构和零件形状不单要满足注塑充模和冷却工艺及设计方面的要求，同时成型零件还要具有适当的精度，粗糙度，刚度和强度，易于装配和制造，尽量降低制造成本。

2.2. 拟采用的方案2.2.1 分型面的选择选择分型面位置的基本原则是应将分型面开设在塑件断面轮廓的最大的部位，以便顺利脱模。

分型面的选择应满足动定模分离后，制品尽可能留在动模内。

根据上述原则找到该零件的分型面如图2.3所示。

这样模具简单、方便于制造，脱模也比较方便，而且也容易保证塑件外表光滑。

图2.3分型面的选择2.2.2 型腔数的确定根据塑件计算重量，选择设备型号规格，确定型腔数。

为了是模具与注射机的生产能力相匹配，提高生产效率和经济性，并保证塑件精度，模具设计时应确定型腔数目。

常用的方法有四种：（1）、根据经济性确定型腔数目。

（2）、根据注射机的额定锁模力确定型腔数目。

（3）、根据注射机的最大注射量确定型腔数目。

（4）、根据制品精度确定型腔数目。

由于塑件尺寸较大，结构不很简单，而且要用到两个斜顶侧抽芯，生产批量为中小批量，模具结构拟采用一模一腔结构。

2.2.3 抽芯机构该塑件盒盖中部两边各有一个侧凹，其中四周封闭的，且均垂直于脱模方向，阻碍成型后的塑件从模具脱出，因此成型时必须设计有侧向分型机构，经分析本模具采用斜顶侧向抽芯机构，斜顶分布在内部。

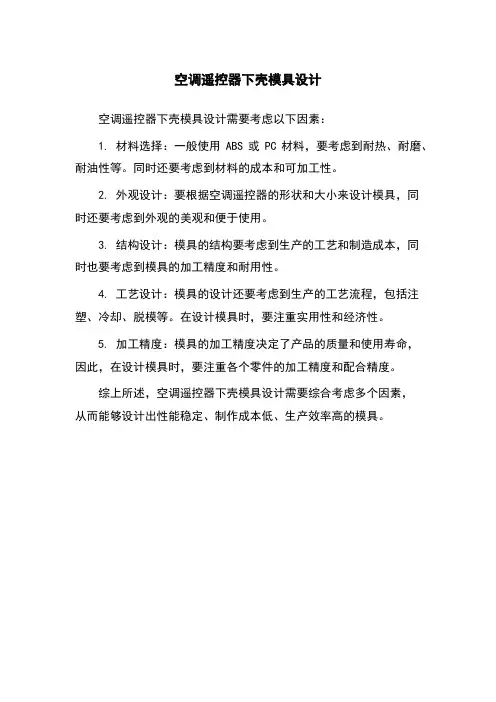

空调遥控器下壳模具设计
空调遥控器下壳模具设计需要考虑以下因素：
1. 材料选择：一般使用ABS或PC材料，要考虑到耐热、耐磨、耐油性等。

同时还要考虑到材料的成本和可加工性。

2. 外观设计：要根据空调遥控器的形状和大小来设计模具，同
时还要考虑到外观的美观和便于使用。

3. 结构设计：模具的结构要考虑到生产的工艺和制造成本，同
时也要考虑到模具的加工精度和耐用性。

4. 工艺设计：模具的设计还要考虑到生产的工艺流程，包括注塑、冷却、脱模等。

在设计模具时，要注重实用性和经济性。

5. 加工精度：模具的加工精度决定了产品的质量和使用寿命，
因此，在设计模具时，要注重各个零件的加工精度和配合精度。

综上所述，空调遥控器下壳模具设计需要综合考虑多个因素，
从而能够设计出性能稳定、制作成本低、生产效率高的模具。

遥控器外壳模具设计一塑料件设计部分1塑料的工艺分析1。

1塑料成型工艺分析遥控器盖的形状较复杂,带有很多不同形状的孔，在保证孔间距和孔的形状是给模具的加工带了很大的难度。

遥控器盖的注塑材料首先选用ABS,遥控器盖绝大部分的决定了遥控器的重心的位臵的所在。

所以我们必须很好多处理遥控器盖壁厚的均匀，譬如在注塑成型过程中因为壁厚的不均匀造成了收缩率的不一致，这样就只能通过有效的控制模具温度来调节收缩率。

由于遥控器盖的主体作用是起固定作用，它的内部结构就相应的给注塑带来了一定的难度。

主要是它螺钉孔的壁厚相对壁厚有一定的差距，势必会在注塑的时候到来很大的牛顿减力，造成塑件填充不满的缺陷，而且遥控器在外观上有一定的光洁度要求，最后我选择采用侧浇口对其进行浇注。

同时因为考虑到凹凸模形状的不是很复杂，才用用整体形式即可，这样不但经济而且强度与刚度可以得到保证.1.2遥控器壳的成型特性与工艺参数丙烯腈—丁二烯—苯乙烯共聚物ABS树脂微黄色或白色不透明，是丙烯腈—丁二烯—苯乙烯共聚物.丙烯腈使聚合物耐油，耐热，耐化学腐蚀，丁二烯使聚合物具有优越的柔性，韧性；苯乙烯赋予聚合物良好的刚性和加工流动性。

因此ABS树脂具有突出的力学性能和良好的综合性能.同时具有吸湿性强,但原料要干燥,它的塑件尺寸稳定性好，塑件尽可能偏大的脱模斜度。

1.2.1 ABS塑料主要的性能指标：火回火——钳工修正、装配。

1.2.2 ABS的注射成型工艺参数：注塑机类型螺杆式喷嘴形式通用式料筒一区 150——170料筒二区 180——190料筒三区 200——210喷嘴温度 180——190模具温度 50-—70注射压 60——100保压 40——60注塑时间 2——5保压时间 5-—10冷却时间 5——15周期 15——30后处理红外线烘箱温度 70时间 0.3-—12注塑设备的选择2。

1计算塑件体积与质量该产品材料为ABS，查书本得知其密度为1.13-1.14g/cm3，收缩率为，计算其平均密度为1。

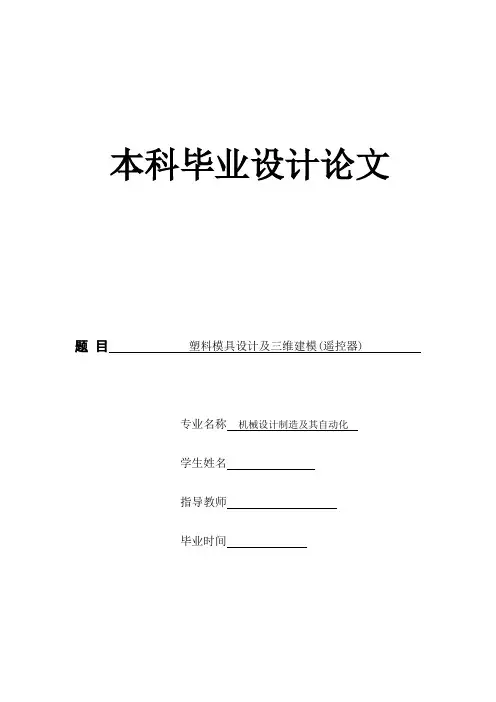

本科毕业设计论文题目塑料模具设计及三维建模(遥控器)专业名称机械设计制造及其自动化学生姓名指导教师毕业时间任务书一、题目塑料模具设计及三维建模二、指导思想和目的要求（1）综合运用本专业所学课程的理论和生产实际知识，进行塑料模具设计的实际训练，从而培养学生独立工作的能力，提高学生的实际分析能力和创新意识。

（2）加深学生对塑料模具设计基本理论的理解，培养学生设计和实践能力的重要环节和必要手段，培养学生设计塑料模具的能力。

其目的是使学生全面了解与掌握注射模具的组成、结构、动作原理及其设计方法与步骤等。

（3）培养学生将所学的模具知识、零件设计、制图、工艺、公差与技术测量等知识有机地结合在一起，提高学生对模具零件设计、制图、等知识与技能的综合掌握与应用能力，培养其严谨的实验态度和分析解决问题的能力。

（4）掌握零件设计与加工的基本技能，如计算、绘图、查阅设计资料和手册，熟悉标准和规范等三、主要技术指标(1) 模具的结构设计(2) 用CAD软件绘制装配图和部分零件的2D图；(3) 用UG软件绘制装配图和零件的3D图；(4) 毕业论文撰写规范、论述清楚、文字精炼、计算准确，还应附有必要的插图四、进度和要求第1～2周收集资料，分析并绘制遥控器底壳图且确定其注塑工艺方案，并完成开题报告第3周完成设计的总目录第4～5周对零件工艺分析确定零件尺寸与工艺参数第6～7周模具结构设计及其模具设计第8～9周基本完成理论设计第10～12周绘制相关二维图，三维总装图，及其动态仿真。

第13～15周完成论文，并对论文进行修改完善第16周准备好PPT进行答辩。

五、主要参考书及参考资料[1] 张荣清模具设计与制造。

高等教育出版社，2003.8（1）[2] 彭建声模具设计与加工速查手册。

机械工业出版社，2012.7（2）[3] 熊建武，吴林峰，龙华模具零件工艺设计项目教程。

北京理工大学出版社，2011.12（1）[4] 陈晓东UG NX8.0模具设计完全学习手册。
