电流互感器(110kV、27.5kV)检修试验标准化作业指导书(内部实务操作指导)

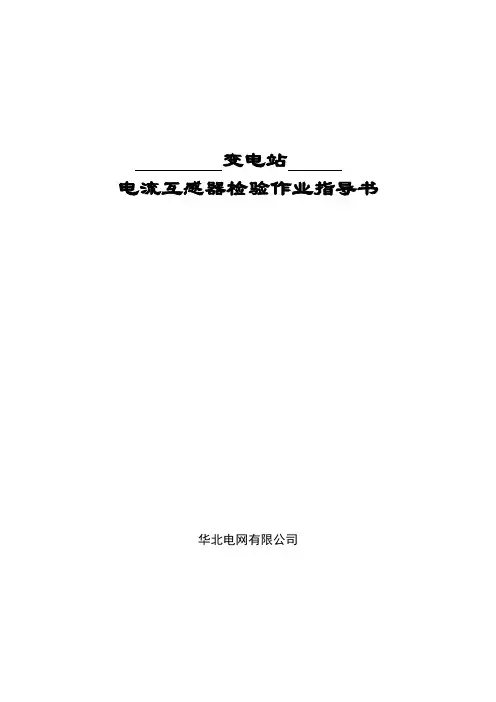

变电站电流互感器检验作业指导书华北电网有限公司前言为进一步加强华北电网继电保护检验工作的规范性、标准化，强化继电保护现场安全管理，决定编制本作业指导书。

通过作业指导书，把继电保护现场工作做实、做细并进行优化，使现场工作可控、在控，以减少现场工作失误，从而有力地保证电网的可靠运行。

本作业指导书以《电力企业标准编制规则》（DL/T800-2001）为基础，参照国家电网公司标准化作业指导书（范本）编写。

本作业指导书的附录A、附录B分别为二次回路的试验报告及现场工作安全技术措施，是本作业指导书不可分割的部分，具有与本指导书相同的效力。

本作业指导书由华北电网有限公司提出，京津唐电网继电保护作业指导书编写工作组负责编写，由华北电力调度局负责解释。

本作业指导书起草人：李群炬本作业指导书审核人：赵淑珍本作业指导书自发布之日起执行。

1、范围1.1本作业指导书适用于电流互感器二次回路检验工作。

1.2本作业指导书是针对各相关继电保护检验规程的补充规定。

1.3本作业指导书只规定了检验工作中的重点工作，各使用单位应根据本单位设备的具体情况制定详细的检验项目。

1.4现场在进行电流互感器检验工作中，除遵照本作业指导书外，还应遵守有关现场安全规定，并做好相关安全措施。

2、引用标准下列标准及技术资料所包含的条文，通过在本作业指导书中的引用，而构成为本作业指导书的条文。

本作业指导书出版时，所有版本均为有效。

所有标准及技术资料都会被修订，使用本作业指导书的各方应探讨使用下列标准及技术资料最新版本的可能性2.1《国家电网公司电力安全工作规程》2.2 GB 7261-2001《继电器及继电保护装置基本试验方法》1修前准备1.1准备工作安排1.2人员要求1.3工器具1．4危险点分析1．5安全措施检验作业流程控制2作业程序和作业标准2.1开工Array2.2检修电源的使用2.3检修内容和工艺标准2.3.1出厂记录2.3.1.1检验要求：铭牌资料记录2.3.1.2检验方法：要求详细记录电流互感器铭牌上标明的生产厂家、出厂编号、产品型号、各绕组容量和变比范围2.3.1.3注意事项：2.3.2一般性检查2.3.2.1检验要求：要求记录电流互感器各绕组的回路编号、用途、接线方式、级别、实际使用变比、极性、接地点位置，进行绕组绝缘试验，测量各二次绕组直流电阻2.3.2.2检验方法：1）二次负载测试：在断路器汇控箱或端子箱处断开电流回路，用试验仪器向装置侧电流回路通入工频额定电流，用交流电压表测量端子处电压。

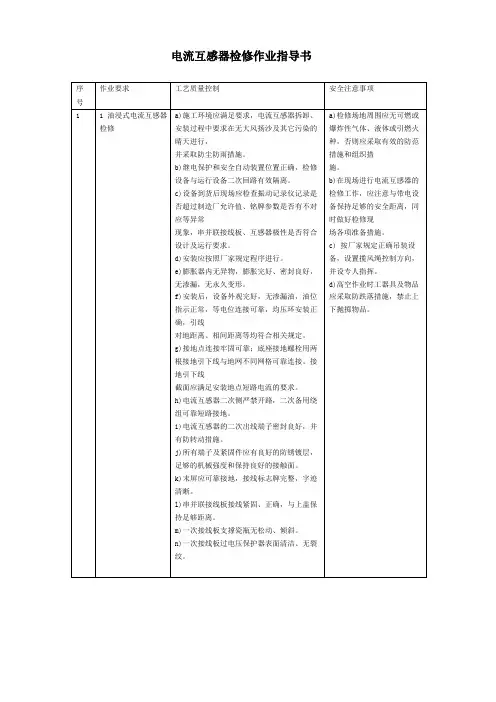

110kV电流互感器检修作业指导书一、目的与范围为了加强公司各电站110kV电流互感器检查、检修、试验技术工作，确保110kV电流互感器检查、检修、试验工作符合工艺质量和安全生产管理要求，并确保该工作全过程无不安全情况发生，确保发电机定转子检查、检修、试验后能安全、可靠地运行，所有参加本检修、试验项目的工作人员、质检人员，必须遵循本质量保证程序。

本指导书适用于额定电压110kV的电流互感器的定期检查、维护、检修、缺陷处理现场检修、试验。

其他类型的电流互感器现场检查、检修、试验可参照执行。

电流互感器的检查、检修、试验需贯彻预防为主，计划检修和诊断检修相结合的方针，作到应修必修，修必修好、安全第一、质量为先。

二、规范性引用文件（含验收标准等）GB 1207-2006《电磁式电压互感器》GBJ147—90《电气装置安装工程高压电器施工验收规范》GB50150—2006《电气装置安装工程电气设备交接试验标准》GB50171—92《电气装置安装工程盘、柜及二次回路接线施工验收规范》JGJ46—88《施工现场临时用电安全技术规范》SJT31002－94《设备维护保养通则》DL/T596—2005《电力设备预防性试验规程》DL408—91《电业安全工作规程》三、作业过程控制3.1 作业准备3.1.1 人员配备3.2 作业项目、方法、标准、风险评估、风险预控措施453.2.1 作业项目、方法、标准678910四、附件4.1作业过程记录表（实际工作时填写，连同现场作业指导书、工作票一起保存）4.2检修技术数据记录表检修技术数据记录表工作成员：记录人员：记录日期：天气情况：温度：湿度：4.3 验收卡4.4 风险控制措施卡格式风险控制措施卡工作内容：。

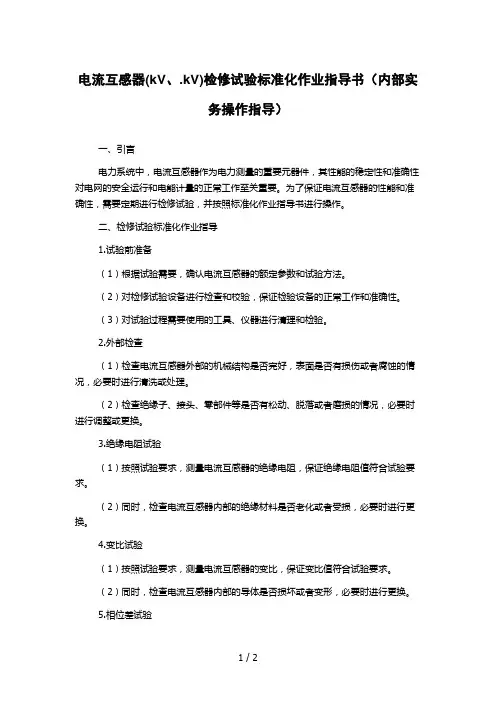

电流互感器(kV、.kV)检修试验标准化作业指导书（内部实务操作指导）一、引言电力系统中，电流互感器作为电力测量的重要元器件，其性能的稳定性和准确性对电网的安全运行和电能计量的正常工作至关重要。

为了保证电流互感器的性能和准确性，需要定期进行检修试验，并按照标准化作业指导书进行操作。

二、检修试验标准化作业指导1.试验前准备（1）根据试验需要，确认电流互感器的额定参数和试验方法。

（2）对检修试验设备进行检查和校验，保证检验设备的正常工作和准确性。

（3）对试验过程需要使用的工具、仪器进行清理和检验。

2.外部检查（1）检查电流互感器外部的机械结构是否完好，表面是否有损伤或者腐蚀的情况，必要时进行清洗或处理。

（2）检查绝缘子、接头、零部件等是否有松动、脱落或者磨损的情况，必要时进行调整或更换。

3.绝缘电阻试验（1）按照试验要求，测量电流互感器的绝缘电阻，保证绝缘电阻值符合试验要求。

（2）同时，检查电流互感器内部的绝缘材料是否老化或者受损，必要时进行更换。

4.变比试验（1）按照试验要求，测量电流互感器的变比，保证变比值符合试验要求。

（2）同时，检查电流互感器内部的导体是否损坏或者变形，必要时进行更换。

5.相位差试验（1）按照试验要求，测量电流互感器的相位差，保证相位差值符合试验要求。

（2）同时，检查电流互感器内部的铁芯和绕组是否存在变形或者损坏的情况，必要时进行修补或更换。

6.频率响应特性试验（1）按照试验要求，测量电流互感器的频率响应特性，保证响应特性符合试验要求。

（2）同时，检查电流互感器内部的铁芯和绕组是否存在磁滞、铁损等情况，必要时进行维护或更换。

7.试验后处理（1）在试验结束后，对检验设备进行清洗和存放，并做好相应的记录。

（2）对试验结果进行分析和总结，制定相应的维护计划。

三、总结电流互感器的检修试验是保障电力系统稳定运行和计量准确的重要措施。

通过标准化作业指导，可以规范试验操作过程，提高试验的准确性和可靠性。

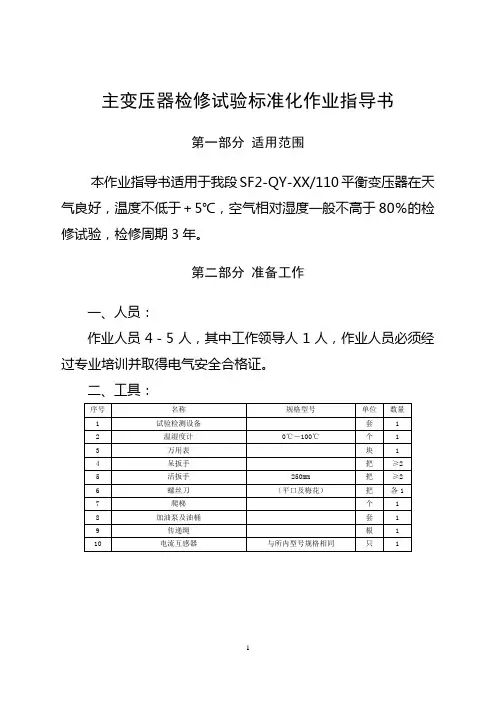

主变压器检修试验标准化作业指导书第一部分适用范围本作业指导书适用于我段SF2-QY-XX/110平衡变压器在天气良好，温度不低于＋5℃，空气相对湿度一般不高于80％的检修试验，检修周期3年。

第二部分准备工作一、人员：作业人员4－5人，其中工作领导人1人，作业人员必须经过专业培训并取得电气安全合格证。

二、工具：三、材料：第三部分作业流程及标准第四部分必要时试验必要时变压器可单独或全部进行下列试验项目，但耐压试验前必须先测量试品绝缘，合格后方第五部分安全风险点分析及安全控制措施110kV SF6断路器检修试验标准化作业指导书第一部分适用范围本作业指导书适用于我段110kV LW25-126六氟化硫断路器的检修试验，温度不低于＋5℃，空气相对湿度一般不高于80％的检修试验，检修周期3年。

第二部分准备工作一、人员：作业人员3－4人，其中工作领导人1人，作业人员必须经过专业培训并取得电气安全合格证。

二、工具：三、材料：第三部分作业流程及标准第四部分必要时试验必要时SF6断路器可单独或全部进行下列试验项目。

第五部分安全风险点分析及安全控制措施27.5kV真空断路器检修试验标准化作业指导书第一部分适用范围本作业指导书适用于我段27.5kV西门子断路器的检修试验，温度不低于＋5℃，空气相对湿度一般不高于80％的检修试验，检修周期3年。

第二部分准备工作一、人员：作业人员2－3人，其中工作领导人1人，作业人员必须经过专业培训并取得电气安全合格证。

二、工具：三、材料：第三部分作业流程及标准第四部分必要时试验必要时真空断路器可单独或全部进行下列试验项目。

第五部分安全风险点分析及安全控制措施隔离开关检修试验标准化作业指导书第一部分适用范围本作业指导书适用于我段牵引变电所电动、手动隔离开关检修试验，温度不低于＋5℃，空气相对湿度一般不高于80％的检修试验，检修周期3年。

第二部分准备工作一、人员：作业人员2－4人，其中工作领导人1人，作业人员必须经过专业培训并取得电气安全合格证。

110kV线路继电保护现场检修作业指导书1.作业必要性和作业范围1.1主要作业项目之必要性说明：按照闽电调[1998]1093检验周期规定，新投入运行后一年内需进行一次全部检验，以后每隔6年进行一次；部分检验每隔2年进行一次，利用装置进行断路器跳合闸试验，每年不少于一次。

1.2主要包含的主要作业范围：本作业指导书适用于110kV惠光线、惠斗线、惠炼I、II回、惠仙线、惠普线、惠化I、II回线路、旁路保护现场检验。

2.作业人员的组织与分工2.1工作负责人：1人2.1.1监护现场作业人员的安全；2.1.2对该检修作业结果进行审核、负责；2.1.3工作票的开工、终结办理；2.1.4检修结束后检修记录填写完整；2.1.5检修作业后检修报告的撰写；2.1.6相关缺陷的消除及缺陷流程填写。

2.2现场作业人员：至少1人2.2.1按规程及检修工艺要求进行检修，对检修中发现的问题及时向工作负责人反馈；2.2.2现场作业人员要积极配合工作负责人进行现场的检修工作。

……2.3现场检修记录人：1人2.3.1填写现场检修工艺卡；2.3.2记录现场试验数据；2.3.3记录检修中发现的缺陷及处理方法，工作负责人填写缺陷流程。

3.检修设备和现场的安全、防护措施3.1作业需求的设备停电具体范围：本线路断路器至少处于冷备用状态3.2作业现场的临时遮栏、围网设置要求等：3.2.1在继保室的相邻设备运行间隔装设围绳或遮栏，并挂“设备在运行中”标示牌；3.2.2在本线路高压区相邻间隔装设围网，并挂“止步，高压危险”标示牌；3.3标示牌、警示牌设置要求：3.3.1在本线路保护屏上挂“在此工作”标示牌；3.3.2在本线路开关、母线刀闸、线路刀闸的操作把手上挂“禁止合闸，有人工作”标示牌。

3.4其它安全注意事项：3.4.1确认本线路保护跳闸出口压板已解除；4.作业前准备6.相关/支持性文件6.1《福建省电网继电保护检验规程》6.2《继电保护及电网安全自动装置现场工作保安规定》6.3《继电保护及电网安全自动装置检验条例》6.4《继电保护及电网安全自动装置技术规程》6.5《泉州电业局继电保护现场检验规程》7.记录具体见保护试验报表。

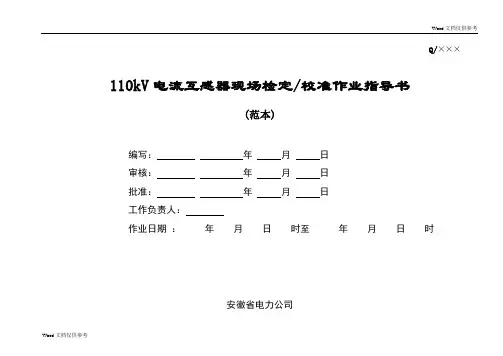

Q/×××110kV电流互感器现场检定/校准作业指导书
(范本)
编写：年月日
审核：年月日
批准：年月日
工作负责人：
作业日期：年月日时至年月日时
安徽省电力公司
1 范围
本作业指导书适用于XX供电公司测量用110kV电流互感器现场检定/校准。

2 引用文件
下列标准及技术资料所包含的条文,通过在本作业指导书中的引用,而构成为本作业指导书的条文。

本作业指导书、所有标准及技术资料都会被修订,使用本作业指导书的各方应探讨使用下列标准及技术资料最新版本的可能性。

GB 1208--1997 电流互感器
JJG 313--1994 测量用电流互感器检定规程
JJG 1027—1991 测量误差及数据处理技术规范
DL/T 448--2000 电能计量装置技术管理规程
SD 109—1983 电能计量装置检定规程
DL/T 727--2000 互感器运行检修导则
电流互感器现场检定/校准标准装置使用手册
《国家电网公司电力安全工作规程》（变电站和发电厂电气部分）（试行）
Q/TGD207.10-2005 铜陵供电公司《测量管理体系手册》
3检定/校准前工作安排
3.4 工器具及材料
3.6人员分工
4 检定程序
5、检定总结
6、作业指导书执行情况评估。

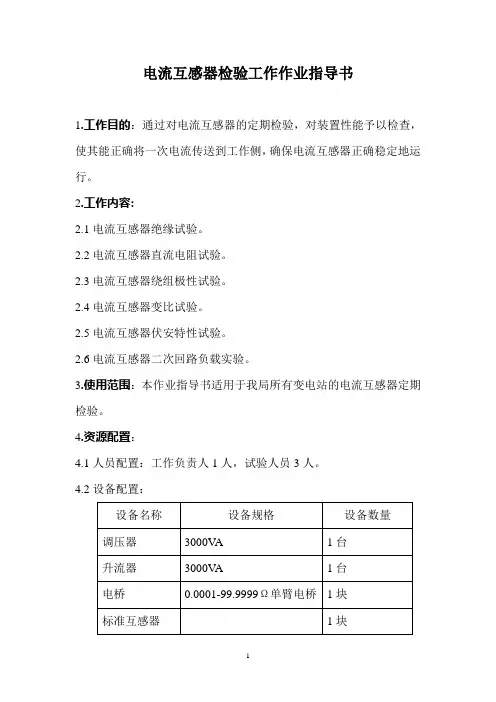

电流互感器检验工作作业指导书1.工作目的：通过对电流互感器的定期检验，对装置性能予以检查，使其能正确将一次电流传送到工作侧，确保电流互感器正确稳定地运行。

2.工作内容:2.1电流互感器绝缘试验。

2.2电流互感器直流电阻试验。

2.3电流互感器绕组极性试验。

2.4电流互感器变比试验。

2.5电流互感器伏安特性试验。

2.6电流互感器二次回路负载实验。

3.使用范围：本作业指导书适用于我局所有变电站的电流互感器定期检验。

4.资源配置：4.1人员配置：工作负责人1人，试验人员3人。

4.2 设备配置：4.3资料配置：作业指导书、工作任务书、危险因素明白卡、电流互感器卡片、定值通知单、电流电压回路展开图、端子箱安装图、开关柜安装接线图、断路器机构安装图。

5．作业流程图:附图16.作业流程：6.1现场安全措施6.1.1 组织措施6.1.1.1 工作负责人负责填写工作、危险因素明白卡，并经签发人签发。

6.1.1.2工作负责人办理工作许可手续后,对工作票中安全措施进行检查。

6.1.1.3工作区间开关在断开位置，隔离刀闸确已拉开。

6.1.1.4 接地线装设接地刀闸符合工作要求。

6.1.1.5 悬挂的标示牌和装设的遮拦符合工作票要求。

6.1.1.6工作区间与带电间隔的安全距离符合《电业安全工作规程(发电厂和变电所电气部分)》要求。

6.1.1.7 工作负责人宣读工作票内容，交待安全注意事项，并分派工作任务。

6.1.2 技术措施: 工作负责人监护,工作班成员执行保证安全的技术措施。

6.1.2.1 在端子箱(开关柜)端子排上断开被试电流互感器二次回路所有连片。

6.1.2.2 拆除被试电流互感器各组二次回路的永久接地点。

6.1.2.3 工作负责人检查工作任务书中填写的技术措施是否全部执行。

6.2电流互感器试验：工作负责人为全部工作的监护人。

6.2.1 工作班成员检查并记录互感器的铭牌参数应完整并与上次检验记录应一致。

6.2.2 工作班成员检查电流互感器二次绕组接线的正确性及端子排引线外螺钉压接的可靠性。

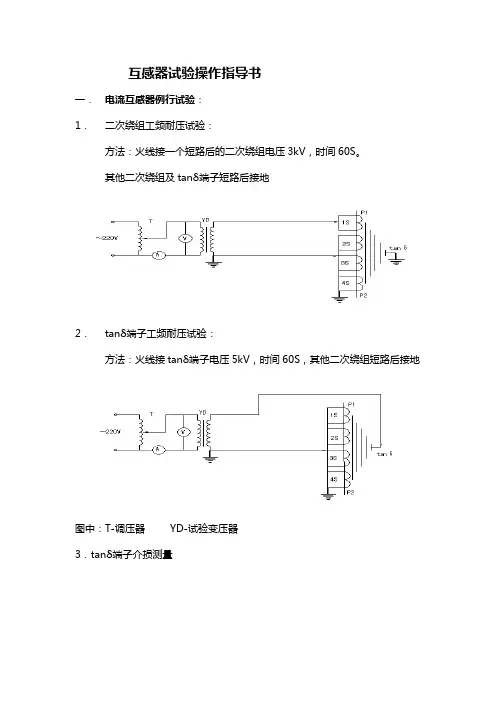

互感器试验操作指导书一．电流互感器例行试验：1．二次绕组工频耐压试验：方法：火线接一个短路后的二次绕组电压3kV，时间60S。

其他二次绕组及tanδ端子短路后接地2．tanδ端子工频耐压试验：方法：火线接tanδ端子电压5kV，时间60S，其他二次绕组短路后接地图中：T-调压器 YD-试验变压器3．tanδ端子介损测量图中：T-调压器 YD-试验变压器Cn-标准电容器 G-检流计R3，R4-桥臂电阻 C4-桥臂电容方法：火线接tanδ端子电压3kV，所有二次绕组短接测量线，底座接地。

4．V-A曲线测量方法：火线接二次绕组一个端子，地线接二次绕组另一个端子，加按设计给的电压，电流。

其他二次绕组开路。

图中：T-调压器 YD-试验变压器5、电流互感器成品tanδ、局部放电、工频耐压试验方法：由于我们的设备没有耦合电容器所以采用分段试验。

即先局放和耐压，后tanδ测量，按下图试验。

（局放试验先校方波）电路图如下：图中：T—调压器 B—试验变压器C1、C2—电容分压器 Cn—标准电容器CTx—被试电流互感器 Ck—耦合电容Zm—测量阻抗 PD—局部放电仪6. 匝间过电压试验方法：A加额定一次连续热电流，选定一个二次绕组，时间60S，其他二次绕组短路后接地B加峰值电压4500V，选定一个二次绕组，时间60S，其他二次绕组短路后接地图中：T—调压器YCWD—大电流试验变压器A—电流表V—峰值电压表CTx—被试电流互感器CTn—标准电流互感器7. 误差测量方法：按规定加额定一次电流，选定一个二次绕组，串额定负荷，测量比差和角差，其他二次绕组短路后接地。

同时也是电桥法端子标志检验，按同名端接线。

图中：T—调压器YCWD—大电流试验变压器CTx—被试电流互感器CTn—标准电流互感器互感器试验操作指导书二、电磁式电压互感器例行试验1.二次绕组之间对一次末端及段间工频耐压试验方法：火线接一个短路后的二次绕组电压3kV，时间60S。

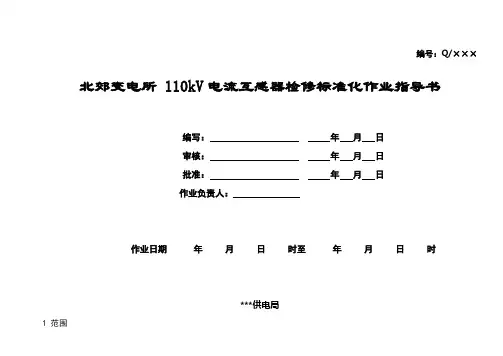

编号：Q/×××北郊变电所 110kV电流互感器检修标准化作业指导书
编写：年月日
审核：年月日
批准：年月日
作业负责人：
作业日期年月日时至年月日时
***供电局
1 范围
本作业指导书适用于北郊变110kV电流互感器检修工作。

2 引用文件
下列标准及技术资料所包含的条文，通过在本作业指导书中引用，而构成为本作业指导书的条文。

本作业指导书出版时，所有版本均为有效。

所有标准及技术资料都会被修订，使用本作业指导书的各方应探讨使用下列标准及技术资料最新版本的可能性。

GBJ 148—1990电气装置安装工程电力变压器、油浸电抗器、互感器施工及验收规范
DL/T 727—2000 互感器运行检修导则
Q/ZDJ 09—2002互感器现场检修（小修）导则
DL/T 596—1996 电力设备预防性试验规程
DL 408—1991 电业安全工作规程（发电厂和变电所电气部分）
DL 5009.3—1997 电力建设安全工作规程（变电所部分）
DL/T 596—1996 电力设备预防性试验规程
3 修前准备
3.1 准备工作安排
3.2 人员要求
3.3工器具
3.5 材料
3.6 电流互感器作业定置图及围栏图
3.7 危险点分析
3.8 安全措施
3.9 人员分工
4电流互感作业流程图
5 作业程序及作业标准5.1 开工
5.2 检修电源的使用
5.3 检修内容和工艺标准
5.4竣工
6验收记录
7 作业指导书执行情况评估。

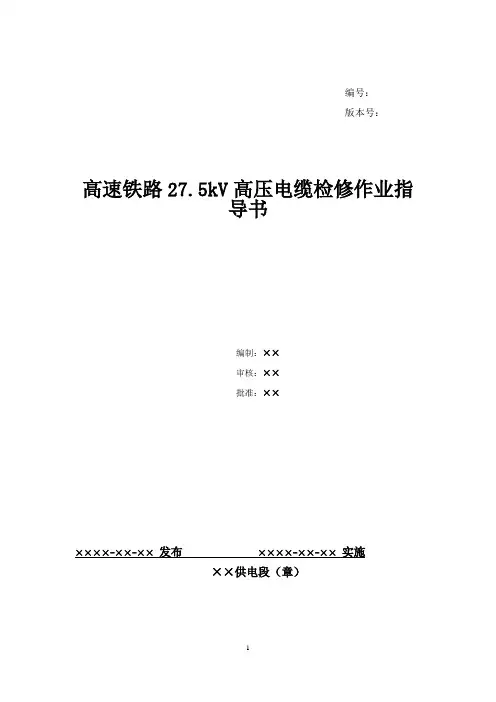

编号：版本号：高速铁路27.5kV高压电缆检修作业指导书编制：××审核：××批准：××××××-××-××发布××××-××-××实施××供电段（章）修订记录高速铁路27.5KV高压电缆检修作业指导书1 适用范围1.1适用于高速铁路27.5KV高压电缆检修的检测、全面检查保养作业。

1.2检测周期：12个月；检查保养周期：12个月。

2编制依据2.1《高速铁路接触网安全工作规则》（铁总运[2014]221号）2.2《高速铁路接触网运行维修规则》（铁总运〔2015〕362号）2.3《上海铁路局供电处关于公布供电系统班组专业台账样张的通知》（供安设函〔2016〕47号）2.4《上海铁路局高速铁路接触网运行维修管理办法》(上铁供〔2016〕429号)2.5设计文件和安装图3检测、检查保养项目3.1 外观检查3.2参数测量3.3检调及更换4 关键安全风险卡控根据作业现场实际情况落实好触电伤害、高空坠落、物体打击、车辆伤害、作业车运行安全、道路交通安全等风险项点的防控措施，对该设备检修过程中存在的关键安全风险提示如下：4.1尽量避免在电缆盖板上行走，防止盖板铺设不牢固引发人身伤害。

4.2供电电缆明沟盖板较为笨重，开启搬移时须防止重物砸伤。

4.3电缆沟及预留井内长期封闭，开启时或下沟（井）检查中须做好必要的防毒防闷措施。

4.4 高铁区段从所内馈出直接上网或改架空线的电缆，上网点处或改架空线处电缆头的停电检修，所内隔离开关需闭合接地刀闸。

5 作业流程图1 27.5KV高压电缆检修作业流程图6.工具材料和人员表1 人员要求注明：其它作业人员在此不一一列出。

表2 携带工具表3 材料准备7 作业内容及标准7.1 外观检查7.1.1电缆终端头（1）检查电缆终端头表面是否光洁，伞群状态是否良好，是否有放电痕迹。
