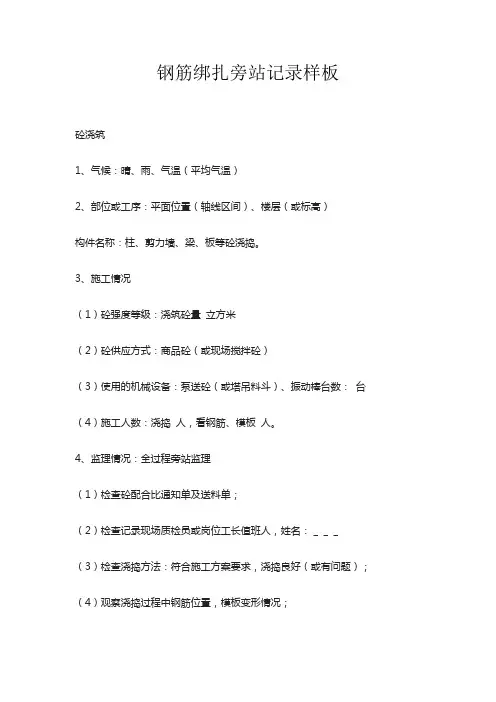

2楼墙柱钢筋绑扎样板

尤其要将直径相同的二、三级钢区分开，不克不及混用。

径来切割火烧丝，并理顺整齐；要求当钢筋绑扎完后钢筋骨架的火烧丝不得余留超出30mm。

上弹出洞口线，并在模板上弹出板的每根钢筋的位置线。

层垫块→自检与报验验收留钢筋的接头位置及错开距离、呵护层厚度等，如发现钢筋位移偏差大于2cm时，请示技术主管人员出示处理方案，对个别有位移的套筒上紧，丝扣外露不大于一个。

然后套筒逐一检查一遍确保套筒上紧。

钢筋接头在楼层板面上的设置距离，及相邻纵筋机械连接接框架柱、梁、板、墙钢筋装置页数图1：框架柱子机械接头及定位钢筋位置图的最下边距混凝土概况为50mm，而且在混凝土概况上200mm处设置第一道定位箍筋，其上1000mm设置一道定位钢筋。

圆柱螺旋箍筋较大值。

圆柱螺旋箍筋在每层柱子上口处要求甩出1.2Lae长的钢筋置于柱子主筋内侧，要求甩出的螺旋箍筋暂时与柱子主筋用三道图2：螺旋箍筋端部与搭接构造图图3：箍筋弯钩叠合处交错安插与拉筋节点图垫块要求卡在柱子竖筋上，卡环要卡紧；卡环间距为600mm，成梅花型安插且离开地面100mm处就要在四周每个正面加2个卡环；垫柱根箍筋加密区的高度应≥Hn/3，其余部位箍筋加密区的高度按11G101-1第62页的图表查用。

（本工程基本以柱截面长边尺寸（圆柱框架柱、梁、板、墙钢筋装置页数图5：框柱收头做法绑扎→设置呵护层→检检验收预留钢筋的接头位置及错开距离、呵护层厚度等，如发现偏差过大时，请示技术主管人员出示处理方案，对个别有位移的可按1：6的图6：暗柱及剪力墙竖向钢筋连接图然后再套柱子纵筋。

在绑好的竖向钢筋上，用粉笔划出箍筋间距，然后将已套好的箍筋往上移，由上往下缠扣绑扎，但箍筋的开口与75mm二者较大值。

所有绑扎丝扣均朝向柱内侧。

柱边与墙交接处，墙立筋距柱要包管50mm的距离。

绑扎暗柱筋时，要用线坠将的箍筋按数量套入连梁上部钢筋，并将连梁上部主筋绑扎固定在暗柱上。

距线绑扎连梁箍筋。

连梁第一个箍筋进墙洞口边50mm。

墙柱钢筋绑扎规范墙柱钢筋绑扎是建筑工程中非常重要的一项施工工作，其质量的好坏直接影响到建筑物的强度和稳定性。

为了保证墙柱钢筋绑扎的质量，需要遵循一定的规范，下面我将详细介绍墙柱钢筋绑扎的规范要求。

一、绑扎材料的选择和质量要求1. 钢筋的选择和要求钢筋应符合相应的标准和规范要求，具有足够的抗拉强度和抗腐蚀性能。

钢筋的表面应光洁、无氧化皮，长度应符合设计要求，不得有明显的弯曲、裂纹和锈蚀等缺陷。

2. 绑扎线的选择和要求绑扎线应选用具有足够强度和韧性的材料，一般使用镀锌钢丝或者有机纤维绳作为绑扎线。

绑扎线的直径应满足设计要求，不得有裂纹、磨损和断裂等缺陷。

二、绑扎的工具和设备要求1. 绑扎工具绑扎工具应选用合适、可靠的工具，如绑扎钳、绑扎机等。

绑扎钳的大小应适合绑扎线的直径，用力要均匀，避免过度，以防损坏钢筋。

2. 绑扎设备绑扎设备应保持良好的工作状态，定期进行检查和维护，确保其正常工作。

绑扎设备的操作人员应具备相应的技术资质和操作经验。

三、绑扎的方法和要求1. 绑扎的方法墙柱钢筋的绑扎应采取交叉绑扎的方法，即每根钢筋与相邻的钢筋交叉绑扎。

绑扎应紧密、牢固，不得有松动和错位现象。

2. 绑扎的要求（1）绑扎线要绕过钢筋两端，并进行至少三道交叉绑扎，确保钢筋之间的连接牢固。

（2）绑扎线的收头应留有足够的长度，不得过短，否则可能会解绑。

收头时应将绑扎线剪断，并将剪断处处理成光滑无锋利的状态，避免伤人。

（3）在绑扎过程中，应注意钢筋与模板、立柱等之间的间距，避免过大或过小。

（4）墙柱内部的钢筋应与外面的钢筋交叉错开，确保墙柱的整体受力均匀。

四、绑扎的验收标准1. 外观质量（1）绑扎线的收头均匀，线头应整齐、平滑，不得有错乱、松动和毛刺。

（2）绑扎线与钢筋交叉的部位应紧密结合，不得有脱离现象。

（3）绑扎线的数量和位置应符合设计要求，不得有遗漏或错位。

2. 绑扎质量（1）绑扎线的拉力应适中，既不能过紧以至于损坏钢筋，也不能过松以至于绑扎不紧。

柱、墙体、梁、楼板钢筋绑扎施工方案及工艺方法一、柱钢筋绑扎1、作业条件轴线、柱边线已弹好并经过预检验收。

混凝土施工缝已凿去表面浮浆并清理干净。

2、绑扎顺序钢筋竖焊→划箍筋间距→套箍筋→绑柱子箍筋。

3、施工要点(1)根据图纸要求，计算好每根柱子箍筋数量，先将箍筋套在上层伸出的搭接钢筋上，然后立柱子主筋。

(2)框架柱各层柱底的纵向钢筋接头用电渣压力焊连接。

钢筋接头的位置按50%错开。

(3)在立好的柱子竖向钢筋上，用粉笔尺量标识箍筋间距，注意箍筋加密范围。

(4)将已套好的箍筋往上移动。

由上往下采用“十字扣”绑扎。

(5)箍筋与主筋要垂直，箍筋转角与主筋交点均要绑扎，箍筋应错开弯钩与主筋鸳鸯绑扎牢固。

(6)柱上、下两端箍筋应加密，加密区长度及箍筋的间距均应符合设计和规范要求。

(7)柱筋保护层塑料卡子应卡在柱筋外皮上，间距一般为800mm左右，“L”、“T”形柱应保证柱阴角200mm范围有保护层塑料卡，防止阴角钢筋贴模，以保证主筋保护层厚度尺寸正确。

(8)当柱截面尺寸有变化时，柱钢筋弯折时的位置、尺寸要符合设计要求。

柱模上加设上、下柱筋定位器，保证柱筋位置。

(9)柱筋在浇筑混凝土前应拉通线校正找直，固定其与模板的相对位置。

二、墙体钢筋绑扎1、作业条件同柱筋。

2、施工要点（1）根据已弹好的墙内外边线，对保护层偏大或偏小的钢筋按1：6打弯对钢筋进行校正；校正甩槎竖向筋时，第一根竖向筋要求距两侧暗柱边距离为50mm，中间钢筋间距按图纸设计要求从中间向两边排列，排至第二根竖向筋时，如钢筋间距不符合图纸要求，允许对其进行调整。

（2）墙体钢筋绑扎时先立2～4根竖筋，与底板插筋搭接绑扎，画好水平筋的分档标志，在下部及齐胸处绑扎两根横筋定位，并在横筋上画好分档标志，接着绑其余竖筋，最后再绑扎其余横筋。

（3）竖筋搭接部位及搭接长度均要符合设计、规范要求。

（4）墙体钢筋双排钢筋之间应绑拉钩筋，拉钩筋间距按设计间距呈梅花型布置，拉钩钢筋必须与墙体纵横向钢筋交叉点勾挂绑扎，钢筋外皮套上保护层塑料卡@800mm。

工程名称铭智广场日期 2015年 6月 20日交底部位框架柱、梁、板、墙钢筋安装页数共 16 页，第页求甩出1.2Lae长的钢筋置于柱子主筋内侧，要求甩出的螺旋箍筋暂时与柱子主筋用三道绑扎丝固定（顺扣），待与上层箍筋搭接用；并要求螺旋箍筋在柱子上口（即梁底标高部位）下返20mm处增设箍筋一圈，见下图2。

筋具体位置见各层墙柱大样图，拉筋要求钩住箍筋，见图3。

图2：螺旋箍筋端部与搭接构造图柱箍筋10d与75mm较大值柱竖筋拉筋紧靠纵向钢筋并勾住箍筋图3：箍筋弯钩叠合处交错布置与拉筋节点图3.1.5 钢筋绑扎后，要求按照控制线检查调整钢筋位置，然后垫设混凝土保护层垫块。

混凝土保护层的塑料垫块要求卡在柱子竖筋上，卡环要卡紧；卡环间距为600mm，成梅花型布置且离开地面100mm 处就要在四周每个侧面加2个卡环；垫块要求避开十字交叉处。

框架柱的保护层为20mm。

3.1.6地下室抗震KZ的非连接区箍筋加密区范围为：Hn、hc、500mm三者取大值。

抗震KZ、QZ、LZ 的底层柱根箍筋加密区的高度应≥Hn/3，其余部位箍筋加密区的高度按11G101-1第62页的图表查工程名称铭智广场日期 2015年 6月 20日交底部位框架柱、梁、板、墙钢筋安装页数共 16 页，第页洞口加筋绑扎→设置保护层→检查验收3.2.2清理校正钢筋：钢筋外表面的水泥浆，污染物等在钢筋绑扎前清除干净，按照控制线校正钢筋，检查预留钢筋的接头位置及错开距离、保护层厚度等，如发现偏差过大时，请示技术主管人员出示处理方案，对个别有位移的可按1：6的弯度调整到位。

3.2.3暗柱钢筋绑扎：（1）暗柱纵筋连接：暗柱纵筋直径≥16时采用机械连接，连接方法如同框架柱子。

暗柱连接图见图6。

图6：暗柱及剪力墙竖向钢筋连接图（2）暗柱箍筋绑扎：按设计要求的间距计算好每根柱箍筋的数量，先将箍筋套在下层伸出的待接钢筋上，然后再套柱子纵筋。

在绑好的竖向钢筋上，用粉笔划出箍筋间距，然后将已套好的箍筋往上移，由上往下缠扣绑扎，但箍筋的开口处要相互错开，最下面的一根箍筋距离楼板面50mm。

钢筋绑扎方法一、一般要求1、钢筋绑扎前先熟悉施工图纸及规范，核对钢筋配料表及料牌。

钢筋绑扎严格按《混凝土结构工程及验收规范》和设计要求执行。

2、在施工前将对作业班组进行详细的技术交底，把施工图纸消化透，明确绑扎顺序，并加强现场质量控制，严格规范化管理。

3、钢筋搭接长度、钢筋的保护层、钢筋接头位置、锚固长度及锚固长度的起算位置严格按照设计规范和设计图纸要求。

4、绑扎形式复杂的结构部位时，先研究逐根钢筋的穿插就位顺序，减少绑扎困难，避免返工，加快进度。

钢筋过密时，先进行放样，提前采取措施。

5、绑扎搭接受力钢筋的接头位置错开，在任一搭接长度的区段内，对梁、板墙类构件不大于25%，对柱类构件不大于50%。

框架梁及楼板下部钢筋接头位置应在距支座L/3范围内，上部钢筋应在跨中L/3范围内。

梁内纵向钢筋绑扎搭接接头范围箍筋加密，间距@100mm。

二、构造要求1、受力钢筋接头位置相互错开，错开长度不小于搭接长度且不小于500mm，同一截面钢筋接头面积占钢筋总面积的百分比：搭接接头受拉区25%，受压区50%。

2、楼面梁钢筋接头位置，下部钢筋在支座处，上部钢筋在梁跨中1/3段内。

3、双向板底部受力钢筋，短跨方向的钢筋放在长跨方向的下面，上层钢筋则反之。

现浇板中洞边长或直径小于等于300mm时钢筋不切断，绕洞边通过，洞边长或直径大于300mm时按图纸设计配置加强筋，详见下图：4、钢筋混凝土墙上小于等于300mm的非连续小洞口（剪力墙连梁除外）施工图纸不标注，请核对专业图纸，墙体钢筋尽量绕过洞口（不得切断墙体暗柱主筋）。

剪力墙墙体专业开洞及连梁上留洞做法详见下图：5、隔墙门窗洞口处按图集设置抱框。

6、隔墙与钢筋混凝土墙、柱交接处沿高度每隔500mm，在墙上预留拉结筋。

7、填充墙交接处、单片填充墙每隔4m处、单片墙端部且未设混凝土抱框处设置构造柱，构造柱上下纵筋锚入梁或板内300mm。

8、构造柱做法凡设有构造柱的工程，在砌砖前，先根据设计图纸将构造柱位置进行弹线，并把构造柱插筋处理顺直。

柱墙体梁楼板钢筋绑扎施工方案及工艺方法钢筋绑扎是建筑施工中非常重要的工序之一，它是保证建筑物结构安全可靠的关键环节。

钢筋绑扎涉及到柱、墙体、梁、楼板等构件的钢筋连接和固定，下面是一个关于柱、墙体、梁、楼板钢筋绑扎的施工方案及工艺方法的详细描述。

一、钢筋绑扎工序准备1.根据设计图纸和相关技术要求，确定需要绑扎的钢筋数量、规格等，并根据具体构件的尺寸和布置进行计算和预留长度。

2.准备好所需要的钢筋材料，如钢筋卷、钢丝等，并进行检查和验收，确保质量合格。

3.检查施工现场的安全措施和防护设施是否完备，并告知施工人员注意施工安全。

二、钢筋绑扎具体工艺方法1.柱的钢筋绑扎：a.根据设计要求，将柱的钢筋按照规格和间距进行预埋，并进行临时固定。

b.在柱钢筋的交叉处，使用合适的钢筋绑扎工具进行绑扎，确保钢筋之间的交叉点牢固可靠。

c.绑扎好的钢筋要进行检查，确保没有断裂、变形等质量问题。

2.墙体的钢筋绑扎：a.根据墙体的设计要求，按照规格和间距在墙身上预留好相应位置的钢筋，并进行临时固定。

b.在钢筋的交叉点处使用钢筋绑扎工具进行绑扎，确保钢筋之间的连接紧固稳定。

c.完成绑扎后，检查墙体钢筋的质量和牢固程度。

3.梁的钢筋绑扎：a.根据设计要求，将梁的钢筋按照规格和间距进行预埋，并进行临时固定。

b.在梁的钢筋交叉点处使用钢筋绑扎工具进行绑扎，确保钢筋之间的连接紧固可靠。

c.绑扎好的钢筋要进行检查，确保没有断裂、变形等质量问题。

4.楼板的钢筋绑扎：a.根据设计要求，在楼板的预留位置上安装和固定好相应规格和间距的钢筋。

b.使用合适的钢筋绑扎工具进行钢筋的绑扎，确保钢筋之间连接牢固。

c.绑扎好的钢筋要进行检查，确保没有断裂、变形等质量问题。

三、钢筋绑扎施工方案1.确定钢筋的数量和规格，按照设计要求进行预留和固定。

2.使用合适的钢筋绑扎工具进行钢筋的绑扎，保证连接牢固可靠。

3.完成绑扎后进行质量检查，确保钢筋没有断裂、变形等问题。

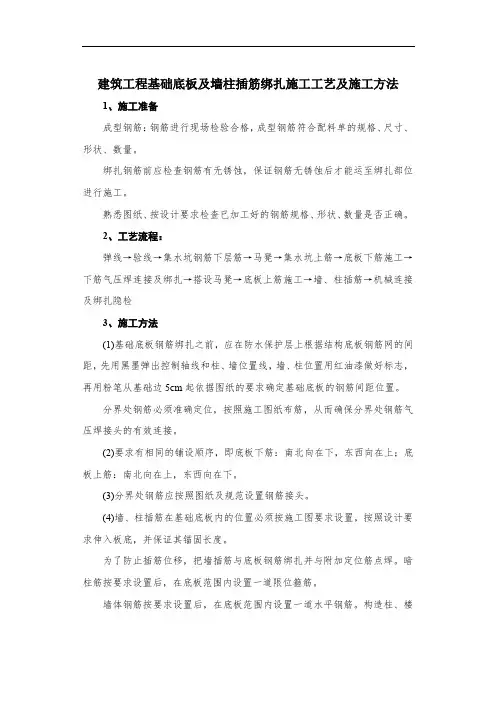

建筑工程基础底板及墙柱插筋绑扎施工工艺及施工方法1、施工准备成型钢筋：钢筋进行现场检验合格，成型钢筋符合配料单的规格、尺寸、形状、数量。

绑扎钢筋前应检查钢筋有无锈蚀，保证钢筋无锈蚀后才能运至绑扎部位进行施工。

熟悉图纸、按设计要求检查已加工好的钢筋规格、形状、数量是否正确。

2、工艺流程：弹线→验线→集水坑钢筋下层筋→马凳→集水坑上筋→底板下筋施工→下筋气压焊连接及绑扎→搭设马凳→底板上筋施工→墙、柱插筋→机械连接及绑扎隐检3、施工方法(1)基础底板钢筋绑扎之前，应在防水保护层上根据结构底板钢筋网的间距，先用黑墨弹出控制轴线和柱、墙位置线，墙、柱位置用红油漆做好标志，再用粉笔从基础边5cm起依据图纸的要求确定基础底板的钢筋间距位置。

分界处钢筋必须准确定位，按照施工图纸布筋，从而确保分界处钢筋气压焊接头的有效连接。

(2)要求有相同的铺设顺序，即底板下筋：南北向在下，东西向在上；底板上筋：南北向在上，东西向在下。

(3)分界处钢筋应按照图纸及规范设置钢筋接头。

(4)墙、柱插筋在基础底板内的位置必须按施工图要求设置，按照设计要求伸入板底，并保证其锚固长度。

为了防止插筋位移，把墙插筋与底板钢筋绑扎并与附加定位筋点焊。

暗柱筋按要求设置后，在底板范围内设置一道限位箍筋。

墙体钢筋按要求设置后，在底板范围内设置一道水平钢筋。

构造柱、楼梯等按要求预留插筋，不得遗漏。

墙、柱筋插完后，由专职质检员检查其位置、锚固长度、钢筋数量及钢筋垂直度，确保竖向筋在同一直线上并防止倾斜、扭转、偏位。

(5)为了保证底板钢筋保护层厚度，钢筋下设40mm见方的细石混凝土垫块，间距双向800mm，梅花形布置。

(6)基础底板用D=22钢筋制作马凳支撑，间距均为1000mm，马凳应具有足够的刚度及稳定性，保证上筋的绑扎。

(7)绑扎底板钢筋时，应严格按钢筋的绑扎顺序施工，控制好它的外形尺寸，绑扎完后用水准仪复测一遍板顶钢筋标高，不得超过允许偏差。

(8)墙体施工缝处止水条必须交圈、封闭，接头处搭接100mm。

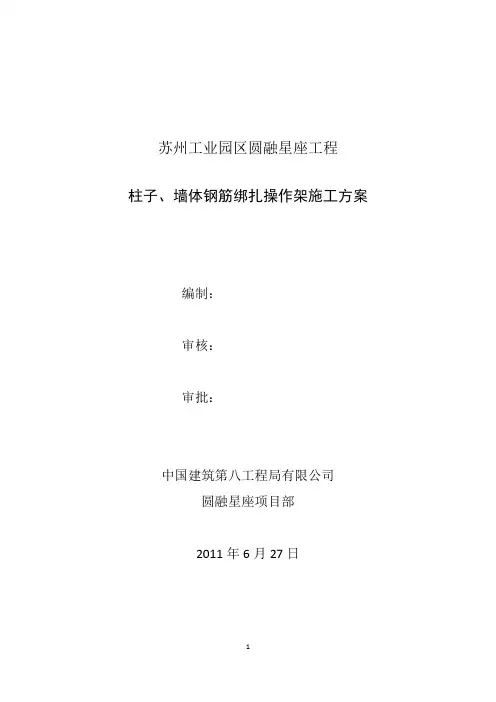

苏州工业园区圆融星座工程柱子、墙体钢筋绑扎操作架施工方案编制：审核：审批：中国建筑第八工程局有限公司圆融星座项目部2011年6月27日目 录第一章 工程概况 (1)第二章 施工准备 (1)2.1 技术准备 (1)2.2 材料准备 (1)第三章 施工方法 (2)3.1 可移动柱筋绑扎操作架 (2)3.2 办公楼核心筒及南北公寓剪力墙操作架 (4)3.3 地下一层地下室外墙操作架 (6)第四章 操作脚手架搭设及拆除安全技术措施 (6)第一章 工程概况苏州圆融星座工程，建筑面积为296526.01m2，本项目定位为CBD国际级生态坡地都市综合体，是一个集商业零售、湖景精装公寓、商务写字楼于一体的综合物业。

共有4层地下室，主要为设备用房和停车位及人防工程；地上1～4层为共用裙房，主要为商业零售、电影院、SPA、餐饮等；从5层开始分为3个塔楼向上，其中南北塔楼为酒店式公寓，均为28层，东塔楼为商务办公写字楼，为34层。

目前工程基坑第一道支撑基本拆除完成，进入地下一层施工阶段。

地下室一层层高为5.5m，一层层高5.9m，二层层高5.4m，三层层高5.4m，四层层高5.7m。

此五层层高较大，在进行竖向钢筋绑扎和模板支设时，需搭设扣件式钢管操作架。

本方案主要是对柱子、墙体钢筋绑扎是的操作架的搭设进行指导。

第二章 施工准备2.1 技术准备1、根据现场施工实际情况，分别确定柱、地下室外墙（地下一层）、剪力墙、核心筒部分操作架的形式，编制施工方案。

2、根据审批后的操作脚手架方案，项目部组织对区段长、施工员、技术员、质量员、安全员等进行方案讨论和交底；施工员对劳务工长进行交底，劳务工长对班组工人进行交底。

技术交底要明确脚手架安装及拆除标准及要求，做到操作步骤明确，质量目标鲜明。

技术交底要有书面签字记录，原件交资料室保存。

3、操作人员上岗前，必须持有上岗证，脚手架搭设施工人员要求有相关的经验。

2.2 材料准备1、搭设操作脚手架用的钢管、扣件、木脚手板、竹笆片必须提前或按期进场。

基础、剪力墙、柱、板、梁钢筋绑扎流程及方法介绍一、基础钢筋绑扎1、工艺流程绑扎承台钢筋→绑扎地梁钢筋→绑扎底板底层钢筋→摆放底板马凳→绑扎底板面层钢筋→墙、柱钢筋插筋→验收2、承台钢筋绑扎绑扎承台钢筋时先深后浅,先大承台,后小承台，高深承台,侧面要绑扎分布钢筋。

3、基础梁钢筋绑扎3.1绑扎时，先在垫层上按图纸设计要求划好箍筋的间距（绑扎箍筋时按要求间距加密）,再在胎模内按图放置梁钢筋。

3.2基础梁多方向钢筋交叉的，预先排列基础梁绑扎先后顺序，以免面钢筋超高。

3.3地下室基础梁板受力情况不同于楼层框架,基础梁梁底为受压区，梁面为受拉区，地下室底板面层钢筋在梁第一层面筋下通过。

3.4主梁主筋穿好套好箍筋，按已画好的间距逐个分开，固定主筋，穿次梁主筋并套好箍筋，放主梁架立筋、次梁架立筋。

基础梁主筋构造和箍筋加密区位置见示意图。

3.5箍筋弯钩的叠合处，在梁中交错绑扎，箍筋弯钩为135度。

3.6基础梁伸入承台处，梁钢筋锚固长度以伸入柱边或墙边开始算梁的锚固长度。

3.7基础梁钢筋，在绑扎完成后，主筋下垫好垫块，保证主筋保护层的厚度。

3.8基础梁接头位置相互错开，在受力钢筋直径35倍区段范围内（且不小于500mm），有接头的受力钢筋截面面积占受力钢筋总截面面积不超过50%。

3.1.3.9梁主筋双排时，用Φ25短钢筋垫在两层钢筋之间，两排排距不少于一倍主筋直径。

4、绑基础底板钢筋4.1底板钢筋绑扎前先按图纸钢筋间距要求，在防水保护层上弹出轴线、基坑线、钢筋位置线，按线摆放钢筋。

4.2按弹出的钢筋位置线，先铺底层钢筋。

点这免费下载施工技术资料根据受力情况，决定下层钢筋哪个方向钢筋在下面，一般先铺短向钢筋，再铺长向钢筋。

4.3钢筋绑扎时，靠近外围两行的相交点每点都绑扎，中间部分的相交点可相隔交错绑扎，双向受力的钢筋必须将钢筋交叉点全部绑扎。

采用一面顺扣要交错变换方向，也可采用八字扣，但须保证钢筋不位移。

4.4底板钢筋绑扎采用20-22#铅丝，绑扎的铅丝扣尾一律向底板内，不得朝外。
