CST仿真教程(中文)

CST窗口仿真1.先建立单腔模型。

选取圆柱长方体等基本模型按ESC键输入参数，参数不能为中文，但是可以在描述（description）中键入中文提示参数意义。

模型尽量采用可变参数可以使模型更改过程变得简便。

2.将建立好的单腔通过transform命令进行偏移，选中命令栏中的copy项表示复制，在某个方向输入偏移距离（此距离为影响耦合系数的关键因素，需按实际排腔以及模型的不同来确定。

在建立好的两个腔之间建立窗口模型。

同时插入耦合螺杆，螺杆进深最好不小于窗口深度的一半，避免退空。

3，在模型建立完成之后，需要进行前期设定，，分别为单位，背景材料性质，扫频以及边界。

除单位和扫频要设定外，其他选项均可选择接受。

设定完成后可以按，选择start进行一部仿真，此时会得到所建立两个腔的多个模结果。

我们知道耦合系数就是两腔之间频率的相互关系k=2(f2-f1)/(f2+f1),CST内部目标函数有默认的第一模与第二模间耦合系数的计算，只需进行选择就OK。

选择过程如下：扫描步数设定完成设置之后选择check可以检验扫描模型，按start开始扫描，完成后会的耦合系数关于某一参数的曲线，在曲线点击右键选择参数性质，设定横轴为窗口即可以观察到窗口与耦合系数的关系。

最后查询表格相应耦合系数可以得到模型的实际窗口值。

改变耦合系数不仅仅有增大减小窗口等方法，还有进深螺杆，拉近谐振杆距离，在窗口中增加耦合块等办法。

仿真人员需要明确知道自己改变的是哪一个变量。

此方法仅对第一、二模为两个单腔的mode1频率才有效，其他情况需要选用其他目标函数，任何仿真结果必须在模型基于实际模型的前提下才具参考性。

CST窗口仿真1.先建立单腔模型。

选取圆柱长方体等基本模型按ESC键输入参数，参数不能为中文，但是可以在描述（description）中键入中文提示参数意义。

模型尽量采用可变参数可以使模型更改过程变得简便。

2.将建立好的单腔通过transform命令进行偏移，选中命令栏中的copy项表示复制，在某个方向输入偏移距离（此距离为影响耦合系数的关键因素，需按实际排腔以及模型的不同来确定。

在建立好的两个腔之间建立窗口模型。

同时插入耦合螺杆，螺杆进深最好不小于窗口深度的一半，避免退空。

3，在模型建立完成之后，需要进行前期设定，，分别为单位，背景材料性质，扫频以及边界。

除单位和扫频要设定外，其他选项均可选择接受。

设定完成后可以按，选择start进行一部仿真，此时会得到所建立两个腔的多个模结果。

我们知道耦合系数就是两腔之间频率的相互关系k=2(f2-f1)/(f2+f1),CST内部目标函数有默认的第一模与第二模间耦合系数的计算，只需进行选择就OK。

选择过程如下：扫描步数设定完成设置之后选择check可以检验扫描模型，按start开始扫描，完成后会的耦合系数关于某一参数的曲线，在曲线点击右键选择参数性质，设定横轴为窗口即可以观察到窗口与耦合系数的关系。

最后查询表格相应耦合系数可以得到模型的实际窗口值。

改变耦合系数不仅仅有增大减小窗口等方法，还有进深螺杆，拉近谐振杆距离，在窗口中增加耦合块等办法。

仿真人员需要明确知道自己改变的是哪一个变量。

此方法仅对第一、二模为两个单腔的mode1频率才有效，其他情况需要选用其他目标函数，任何仿真结果必须在模型基于实际模型的前提下才具参考性。

教你如何用WORD文档(2012-06-27 192246)转载▼标签：杂谈1. 问：WORD 里边怎样设置每页不同的页眉？如何使不同的章节显示的页眉不同？答：分节，每节可以设置不同的页眉。

文件――页面设置――版式――页眉和页脚――首页不同。

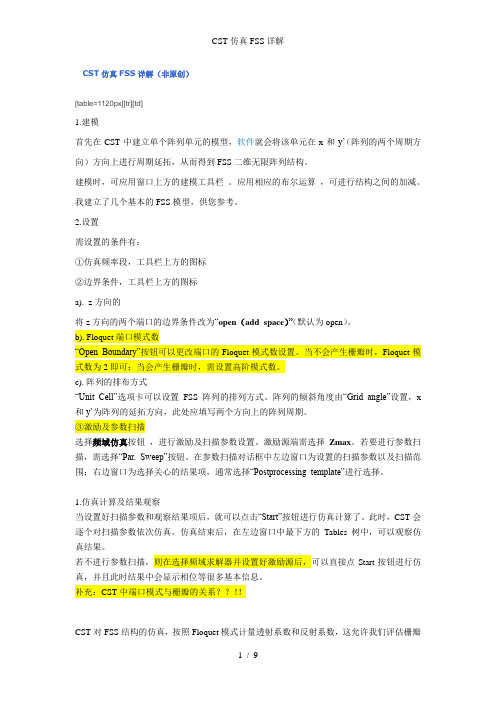

CST仿真FSS详解（非原创）[table=1120px][tr][td]1.建模首先在CST中建立单个阵列单元的模型，软件就会将该单元在x和y’（阵列的两个周期方向）方向上进行周期延拓，从而得到FSS二维无限阵列结构。

建模时，可应用窗口上方的建模工具栏。

应用相应的布尔运算，可进行结构之间的加减。

我建立了几个基本的FSS模型，供您参考。

2.设置需设置的条件有：①仿真频率段，工具栏上方的图标②边界条件，工具栏上方的图标a). z方向的将z方向的两个端口的边界条件改为“open（add space）”（默认为open）。

b). Floquet端口模式数“Open Boundary”按钮可以更改端口的Floquet模式数设置。

当不会产生栅瓣时，Floquet模式数为2即可；当会产生栅瓣时，需设置高阶模式数。

c). 阵列的排布方式“Unit Cell”选项卡可以设置FSS阵列的排列方式。

阵列的倾斜角度由“Grid angle”设置，x 和y’为阵列的延拓方向，此处应填写两个方向上的阵列周期。

③激励及参数扫描选择频域仿真按钮，进行激励及扫描参数设置。

激励源端需选择Zmax。

若要进行参数扫描，需选择“Par. Sweep”按钮。

在参数扫描对话框中左边窗口为设置的扫描参数以及扫描范围；右边窗口为选择关心的结果项，通常选择“Postprocessing template”进行选择。

1.仿真计算及结果观察当设置好扫描参数和观察结果项后，就可以点击“Start”按钮进行仿真计算了。

此时，CST会逐个对扫描参数依次仿真。

仿真结束后，在左边窗口中最下方的Tables树中，可以观察仿真结果。

若不进行参数扫描，则在选择频域求解器并设置好激励源后，可以直接点Start按钮进行仿真，并且此时结果中会显示相位等很多基本信息。

补充：CST中端口模式与栅瓣的关系！CST对FSS结构的仿真，按照Floquet模式计量透射系数和反射系数，这允许我们评估栅瓣的影响。

cst仿真设计 pdfCST仿真设计是一种基于计算机仿真技术的电磁场和微波器件设计方法。

CST是Computer Simulation Technology的缩写，它是一家专门从事电磁波仿真软件开发的企业。

CST仿真设计可以用于各种微波器件的设计和分析，如天线、微带线、波导等。

它可以提供准确的电磁场分布和参数，帮助工程师在设计过程中优化器件的性能。

CST仿真设计的基本原理是建立一个几何模型，将它分割成小的离散单元，然后利用数值计算方法求解每个单元的电磁场分布。

通过对整个模型进行求解，可以得到整个系统的电磁场分布和参数。

为了提高仿真的准确性，还可以加入各种各样的边界条件和各种物理模型。

然后，可以根据仿真结果对器件进行优化和改进。

CST仿真设计具有许多优点。

它可以节省大量的时间和成本。

传统的设计方法需要进行大量的实验和测试，而CST仿真设计可以在计算机上进行操作，不再需要制作实验样机和进行实验测量。

CST仿真设计具有高度的灵活性。

可以通过改变模型的参数和边界条件来研究不同的设计方案，通过比较仿真结果来选择最优的设计方案。

CST仿真设计还可以提供准确的电磁场分布和参数，为设计过程提供科学依据。

CST仿真设计在许多领域中得到广泛应用。

在通信领域，可以利用CST仿真设计来设计和优化各种类型的天线，如物联网天线、卫星通信天线等。

在雷达领域，可以使用CST仿真设计来分析和优化雷达的辐射特性和散射特性，提高雷达的性能。

在医学领域，CST仿真设计可以用于分析和改进医疗器械的电磁辐射特性，确保其对人体的安全性。

在航天领域，CST仿真设计可以用于设计和分析各种类型的火箭发动机和卫星。

CST仿真设计是一种高效、准确和灵活的电磁场和微波器件设计方法。

它可以用于各种微波器件的设计和分析，为工程师提供科学依据和优化方案，节省时间和成本。

CST仿真设计也具有广泛的应用领域，可以在通信、雷达、医学、航天等领域中发挥重要作用。

随着仿真技术的不断发展，CST仿真设计的应用前景将越来越广阔。

cst超表面仿真CST超表面仿真超表面是一种新型的人工结构，其具有对电磁波的高度可控性和调节性能。

CST超表面仿真是利用CST Studio Suite软件对超表面的电磁特性进行模拟和分析的过程。

本文将对CST超表面仿真进行详细介绍。

CST Studio Suite软件是一种广泛应用于电磁场仿真的工具。

它提供了完整的仿真环境，能够对电磁波的传播、辐射和散射等现象进行准确的建模和分析。

在CST Studio Suite中，超表面的仿真可以通过建立几何模型、定义材料属性、设置边界条件等步骤来完成。

在CST超表面仿真中，首先需要建立超表面的几何模型。

几何模型的建立是仿真的基础，它决定了超表面的形状和结构。

CST Studio Suite提供了丰富的几何建模工具，可以根据超表面的实际形状进行建模。

在建模过程中，可以设置超表面的尺寸、排列方式等参数，以满足不同的设计需求。

接下来，需要定义超表面的材料属性。

超表面的材料属性对其电磁特性具有重要影响。

CST Studio Suite提供了多种材料模型，可以根据超表面的实际材料选择合适的模型。

在定义材料属性时，需要输入材料的介电常数、磁导率等参数。

这些参数可以通过实验测量或理论计算得到，以确保仿真结果的准确性。

然后，需要设置超表面的边界条件。

边界条件是仿真过程中的约束条件，它决定了电磁波在超表面上的传播方式。

CST Studio Suite 提供了多种边界条件选项，可以根据超表面的实际情况选择合适的条件。

在设置边界条件时，需要考虑超表面的边界与周围环境的相互作用，以确保仿真结果的准确性。

完成以上步骤后，就可以进行CST超表面仿真了。

仿真过程中，CST Studio Suite将根据建立的模型、定义的材料属性和设置的边界条件，计算超表面对电磁波的响应。

通过仿真结果，可以得到超表面的散射、吸收、透射等特性，进而评估超表面的性能。

CST超表面仿真在实际应用中具有广泛的用途。

[笔记]CST使用教程1.1 软件介绍CST公司总部位于德国达姆施塔特市，成立于1992年。

它是一家专业电磁场仿真软件的提供商。

CST软件采用有限积分法(Finite Integration)。

其主要软件产品有:CST微波工作室——三维无源高频电磁场仿真软件包(S参量和天线)CST设计工作室——微波网络(有源及无源)仿真软件平台(微波放大器、混频器、谐波分析等)CST电磁工作室——三维静场及慢变场仿真软件包(电磁铁、变压器、交流接触器等)马飞亚(MAFIA)——通用大型全频段、二维及三维电磁场仿真软件包(包含静电场、准静场、简谐场、本振场、瞬态场、带电粒子与电磁场的自恰相互作用、热动力学场等模块) 在此，我们主要讨论“CST微波工作室”，它是一款无源微波器件及天线仿真软件，可以仿真耦合器、滤波器、环流器、隔离器、谐振腔、平面结构、连接器、电磁兼容、IC封装及各类天线和天线阵列，能够给出S参量、天线方向图等结果。

1.2 软件的基本操作1.2.1 软件界面启动软件后，可以看到如下窗口:1.2.2 用户界面介绍1.2.3 基本操作1)(模板的选择CST MWS内建了数种模板，每种模板对特定的器件类型都定义了合适的参数，选用适合自己情况的模板，可以节省设置时间提高效率，对新手特别适用，所有设置在仿真过程中随时都可以进行修改，熟练者亦可不使用模板模板选取方式: 1,创建新项目 File—new 2,随时选用模板 File—select template模板参数模板类型2)设置工作平面首先设置工作平面(Edit-working Plane Properties)将捕捉间距改为 1以下步骤可遵循仿真向导(Help->QuickStart Guide)依次进行1)设置单位(Solve->Units) 合适的单位可以减少数据输入的工作量2)能够创建的基本模型3)改变视角快捷键为:视觉效果的改变:4)几何变换四种变换:5)图形的布尔操作四种布尔操作:例如:这里以“减”来说明具体操作 1,两种不同材料的物体 2，选择第一个物体(立方体)3点击工具栏上的图标或在主菜单选择Objects->Boolean->Subtract4，选择第二个物体(圆球) 5，回车确定6)选取模型的点、边、面对每种“选取操作”，都必须选择相应的选取工具。

1.1 软件介绍CST公司总部位于德国达姆施塔特市，成立于1992年。

它是一家专业电磁场仿真软件的提供商。

CST软件采用有限积分法（Finite Integration）。

其主要软件产品有：CST微波工作室——三维无源高频电磁场仿真软件包（S参量和天线）CST设计工作室——微波网络（有源及无源）仿真软件平台（微波放大器、混频器、谐波分析等）CST电磁工作室——三维静场及慢变场仿真软件包（电磁铁、变压器、交流接触器等）马飞亚（MAFIA）——通用大型全频段、二维及三维电磁场仿真软件包（包含静电场、准静场、简谐场、本振场、瞬态场、带电粒子与电磁场的自恰相互作用、热动力学场等模块）在此，我们主要讨论“CST微波工作室”，它是一款无源微波器件及天线仿真软件，可以仿真耦合器、滤波器、环流器、隔离器、谐振腔、平面结构、连接器、电磁兼容、IC封装及各类天线和天线阵列，能够给出S参量、天线方向图等结果。

1.2 软件的基本操作1.2.1 软件界面启动软件后，可以看到如下窗口：1.2.2 用户界面介绍1.2.3 基本操作1)．模板的选择CST MWS内建了数种模板，每种模板对特定的器件类型都定义了合适的参数，选用适合自己情况的模板，可以节省设置时间提高效率，对新手特别适用，所有设置在仿真过程中随时都可以进行修改，熟练者亦可不使用模板模板选取方式： 1,创建新项目 File—new2,随时选用模板 File—select template2)设置工作平面首先设置工作平面（Edit-working Plane Properties）将捕捉间距改为 1以下步骤可遵循仿真向导（Help->QuickStart Guide）依次进行1）设置单位（Solve->Units）合适的单位可以减少数据输入的工作量模板参数模板类型2）能够创建的基本模型3）改变视角快捷键为：视觉效果的改变：4）几何变换四种变换：5）图形的布尔操作四种布尔操作：例如：这里以“减”来说明具体操作1,两种不同材料的物体 2，选择第一个物体（立方体）3点击工具栏上的图标或在主菜单选择Objects->Boolean->Subtract 4，选择第二个物体（圆球） 5，回车确定6）选取模型的点、边、面对每种“选取操作”，都必须选择相应的选取工具。

CST使⽤教程1.1 软件介绍CST公司总部位于德国达姆施塔特市，成⽴于1992年。

它是⼀家专业电磁场仿真软件的提供商。

CST软件采⽤有限积分法（Finite Integration）。

其主要软件产品有：CST微波⼯作室——三维⽆源⾼频电磁场仿真软件包（S参量和天线）CST设计⼯作室——微波⽹络（有源及⽆源）仿真软件平台（微波放⼤器、混频器、谐波分析等）CST电磁⼯作室——三维静场及慢变场仿真软件包（电磁铁、变压器、交流接触器等）马飞亚（MAFIA）——通⽤⼤型全频段、⼆维及三维电磁场仿真软件包（包含静电场、准静场、简谐场、本振场、瞬态场、带电粒⼦与电磁场的⾃恰相互作⽤、热动⼒学场等模块）在此，我们主要讨论“CST微波⼯作室”，它是⼀款⽆源微波器件及天线仿真软件，可以仿真耦合器、滤波器、环流器、隔离器、谐振腔、平⾯结构、连接器、电磁兼容、IC封装及各类天线和天线阵列，能够给出S参量、天线⽅向图等结果。

1.2 软件的基本操作1.2.1 软件界⾯启动软件后，可以看到如下窗⼝：1.2.2 ⽤户界⾯介绍1.2.3 基本操作1)．模板的选择CST MWS内建了数种模板，每种模板对特定的器件类型都定义了合适的参数，选⽤适合⾃⼰情况的模板，可以节省设置时间提⾼效率，对新⼿特别适⽤，所有设置在仿真过程中随时都可以进⾏修改，熟练者亦可不使⽤模板模板选取⽅式：1,创建新项⽬ File—new2,随时选⽤模板 File—select template2)设置⼯作平⾯⾸先设置⼯作平⾯（E dit-working Plane Properties ）将捕捉间距改为1以下步骤可遵循仿真向导（Help->QuickStart Guide ）依次进⾏1）设置单位（Solve->Units ）合适的单位可以减少数据输⼊的⼯作量模板参数模板类型2）能够创建的基本模型3）改变视⾓快捷键为：视觉效果的改变：4）⼏何变换四种变换：5）图形的布尔操作四种布尔操作：例如：这⾥以“减”来说明具体操作1,两种不同材料的物体2，选择第⼀个物体（⽴⽅体）3点击⼯具栏上的图标或在主菜单选择Objects->Boolean->Subtract 4，选择第⼆个物体（圆球）5，回车确定6）选取模型的点、边、⾯对每种“选取操作”，都必须选择相应的选取⼯具。

1.1 软件介绍CST公司总部位于德国达姆施塔特市，成立于1992年。

它是一家专业电磁场仿真软件的提供商。

CST软件采用有限积分法（Finite Integration）。

其主要软件产品有：CST微波工作室——三维无源高频电磁场仿真软件包（S参量和天线）CST设计工作室——微波网络（有源及无源）仿真软件平台（微波放大器、混频器、谐波分析等）CST电磁工作室——三维静场及慢变场仿真软件包（电磁铁、变压器、交流接触器等）马飞亚（MAFIA）——通用大型全频段、二维及三维电磁场仿真软件包（包含静电场、准静场、简谐场、本振场、瞬态场、带电粒子与电磁场的自恰相互作用、热动力学场等模块）在此，我们主要讨论“CST微波工作室”，它是一款无源微波器件及天线仿真软件，可以仿真耦合器、滤波器、环流器、隔离器、谐振腔、平面结构、连接器、电磁兼容、IC封装及各类天线和天线阵列，能够给出S参量、天线方向图等结果。

1.2 软件的基本操作1.2.1 软件界面启动软件后，可以看到如下窗口：1.2.2 用户界面介绍1.2.3 基本操作1)．模板的选择CST MWS内建了数种模板，每种模板对特定的器件类型都定义了合适的参数，选用适合自己情况的模板，可以节省设置时间提高效率，对新手特别适用，所有设置在仿真过程中随时都可以进行修改，熟练者亦可不使用模板模板选取方式：1,创建新项目 File—new2,随时选用模板 File—select template2)设置工作平面首先设置工作平面（E dit-working Plane Properties ） 将捕捉间距改为1以下步骤可遵循仿真向导（Help->QuickStart Guide ）依次进行1）设置单位（Solve->Units ）合适的单位可以减少数据输入的工作量模板参数模板类型2）能够创建的基本模型3）改变视角快捷键为：视觉效果的改变：4）几何变换四种变换：5）图形的布尔操作四种布尔操作：例如：这里以“减”来说明具体操作1,两种不同材料的物体2，选择第一个物体（立方体）3点击工具栏上的图标或在主菜单选择Objects->Boolean->Subtract 4，选择第二个物体（圆球）5，回车确定6）选取模型的点、边、面对每种“选取操作”，都必须选择相应的选取工具。

微波CST仿真同轴线内电磁场
微波⼤作业同轴线的CST仿真
边慧琦 07124051
2015.1
⼀、同轴线的特性
1．可以传输TEM 导波。

2．当同轴线的横向尺⼨可以和⼯作波长⽐拟时，同轴线中也会出现TE模和TM 模，它们是同轴线的⾼次模。

3．为了保证同轴线只传输TEM波，要使⼯作波长满⾜
min () a b
λπ
>+，以消除TE模和TM模。

⼆、 CST仿真同轴线步骤
1.设置单位
将单位设为mm和GHz。

2.建模
利⽤空⼼圆柱模板，建⽴⼀个同轴线，材料为真空，外半径为30mm，内半径为15mm，长为150mm。

建好的模型如图所⽰。

3.设置背景材料
背景材料设置为PEC。

4.设置频率
5.设置端⼝
将同轴线的两个端⾯设置为端⼝1和端⼝2 。

设置好的端⼝如图所⽰。

6.设置边界条件
设置切向电场均为零。

7.设置场监视器
设置电场以及磁场监视器。

8.进⾏时域求解
三、仿真结果
1.端⼝1 的电场分布
2.端⼝1 的磁场分布
3.同轴线内部电场分布
4. .同轴线内部磁场分布。

CST2013设计实例中文教程CST天线设计和天线阵设计—CST2013设计实例这个设计实例主要介绍和演示如何使用CST微波工作室来仿真设计分析天线和天线阵，分析给出天线、天线阵的S参数和辐射方向图等远区场性能结果。

设计操作使用的软件版本是CST2013.设计实例介绍了平面天线的设计分析的全过程，以及一个2x2天线阵的仿真分析过程，在CST微波工作室中有多种不同的方法分析阵列天线问题，用户可以将单个天线的远区场叠加得到天线阵的远区场结果；用户也可以构造四个相同的天线，都有各自的激励，然后顺次分析计算所有天线后，讲分析结果合并；或者各个天线单元并行激励，只计算一次给出远场结果。

我们强烈建议您仔细阅读，通过CST微波工作室开始和CST微波工作室的工作流程和求解概述手册在开始本教程前。

上面描述的结构是由两个不同材料的基板和完美的电导体（PEC）。

没有必要对空气进行建模，因为它会自动添加（根据当前背景材料设置），当指定的开边界条件时。

这将是自动完成的一个适当的模板。

用一个同轴线路实现贴片的馈电。

几何作图步骤本教程将带你一步一步地通过你的模型的建设，并提供相关的屏幕截图，以使您可以加倍检查您的作品一路上。

请记住在事件中撤消设施，您希望取消最后一个施工步骤。

Create a New Project发射后的CST工作室套装你会进入开始屏幕显示您最近打开的项目列表，并允许您指定适合你要求的最佳应用。

开始的最简单的方法是配置一个项目模板，该模板定义了对典型应用程序有意义的基本设置。

因此，点击“新建项目”部分的“新建项目”按钮。

接下来，你应该选择应用领域，这是微波和射频的例子在本教程中，然后选择工作流程，双击对应的输入。

对于贴片天线结构，请选择Antennas Planar (Patch, Slot, etc.) Time Domain Solver .最后，请选择适合您的应用程序的单位。

对于贴片天线结构，请选择尺寸如下：Dimensions: mmFrequency: GHzTime: ns对于本教程中的具体应用，其他设置可以保持不变。
