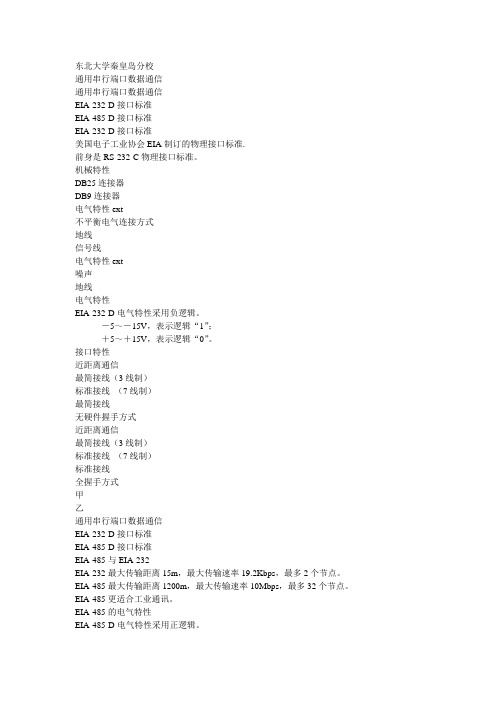

东北大学秦皇岛分校通用串行端口数据通信通用串行端口数据通信EIA-232-D接口标准EIA-485-D接口标准EIA-232-D接口标准美国电子工业协会EIA制订的物理接口标准.前身是RS-232-C物理接口标准。
机械特性DB25连接器DB9连接器电气特性ext不平衡电气连接方式地线信号线电气特性ext噪声地线电气特性EIA-232-D电气特性采用负逻辑。
－5～－15V，表示逻辑“1”；＋5～＋15V，表示逻辑“0”。
接口特性近距离通信最简接线（3线制）标准接线（7线制）最简接线无硬件握手方式近距离通信最简接线（3线制）标准接线（7线制）标准接线全握手方式甲乙通用串行端口数据通信EIA-232-D接口标准EIA-485-D接口标准EIA-485与EIA-232EIA-232最大传输距离15m，最大传输速率19.2Kbps，最多2个节点。
EIA-485最大传输距离1200m，最大传输速率10Mbps，最多32个节点。
EIA-485更适合工业通讯。
EIA-485的电气特性EIA-485-D电气特性采用正逻辑。
＋2～＋6V，表示逻辑“1”；－2～－6V，表示逻辑“0”。
EIA-485的电气特性ext平衡电气连接，能够抑制噪声。
串音EIA-485的电气特性ext发送端信号：DT=(D+)－(D-)DT：发送端原始信号；D+、D-：差分后信号。
如果无噪声干扰，接收端信号：DR＝(D+)－(D-) = DTEIA-485的电气特性ext如果存在噪声干扰，传输线上信号电压分别成为(D＋)＋Noise和(D-)＋Noise；如果接收端接收此信号，并计算电压差：DR＝[(D＋)+Noise]-[(D-)＋Noise]＝(D+)-(D-)＝DT与发送端信号相同EIA-485的端口连接EIA-485的全双工连接EIA-485的半双工连接EIA-485的全双工连接EIA-485的半双工连接EIA-485的网络连接半双工通信时，采用总线形。
东北大学秦皇岛分校DeviceNet网络DeviceNet网络DeviceNet网络概述DeviceNet网络模型DeviceNet网络传输介质DeviceNet网络物理层DeviceNet网络概述认识DeviceNet元件800E Pushbutton StationAn 800E pushbutton station is a sophisticated start/stop interface with an exceptionally durable design that makes it well-suited for harsh industrial environments. The following graphic shows a horizontally mountable 800E pushbutton station with extra pushbuttons for external I/O points: Connectionto DeviceNetNetworkPushbuttonsE3 Solid-State Overload RelayAn E3 solid-state overload relay is a motor protector that monitors motor performance and provides crucial diagnostic information for damaging conditions such as thermal overload, phase loss, stall, jam, underload, and current imbalance:DeviceNet网络的价值DeviceNet网络上的MCCs 所有信息可以通过集成架构无缝访问。
The E3 电子继电器不仅可以保护用户电机, 也可以进行设备的预诊断。
