中考物理—电路类问题的综合压轴题专题复习及答案解析

一、初中物理电路类问题1．如图所示，电源电压为3V且保持不变，滑动变阻器R标有“1A 15Ω”的字样．当滑动变阻器的滑片P在最右端时，闭合开关S，通过灯泡的电流为0.4A，移动滑动变阻器的滑片P，在电路安全工作的情况下，下列说法正确的是（）A．向左移动滑动变阻器的滑片P时灯泡变亮B．滑片P在最右端时通过干路中的电流是0.9AC．R接入电路的阻值变化范围是5Ω﹣15ΩD．电路总电阻的最大值为5Ω【答案】D【解析】【详解】A．由电路图可知，滑动变阻器与灯泡并联，由于并联电路独立工作、互不影响，所以滑片的移动不能改变灯泡的亮暗，故A错误；B．当滑片位于右端时，滑动变阻器接入电路中的电阻最大，由于并联电路中各支路两端的电压相等，则通过滑动变阻器的最小电流：13V==0.2A15min RIU=Ω最大则干路的电流I min=I L+R1min=0.4A+0.2A=0.6A，故B错误；C．由滑动变阻器的铭牌可知，允许通过的最大电流为1A，根据欧姆定律可得滑动变阻器的最小电阻为：3V31AminRmaxURI===Ω所以R接入电路的阻值变化范围是3Ω﹣15Ω，故C错误；D．由于当滑动变阻器接入电路中的电阻最大时电路中的电阻最大，干路电流最小，所以，根据欧姆定律可得最大总电阻为：3V50.6AmaxRminURI===Ω故D正确．2．如图所示，开关S闭合时通过L1、L2和L3的电流分别是0.4A、0.2A和0.8A，则电流表A2、A3和A4的示数分别为（）A．1A、0.4A、0.6AB．0.4A、0.6A、1AC．0.6A、1A、0.4AD．0.6A、0.4A、1A【答案】A【解析】【详解】可以将电路图简化，简化电路如下图：由图可以看出：A1测总电流，A2测L2、L3中电流，A3测L1电流，A4测L1、L2电流，即：A1中电流为干流电流，电流为：I1=0.4+0.2+0.8=1.4A；A2中电流为L2、L3中电流之和，电流为：I2=0.2+0.8=1A；A3测L1电流，电流为：I3=0.4A；A4测L1、L2电流，电流为：I4=0.4A+0.2A=0.6A。

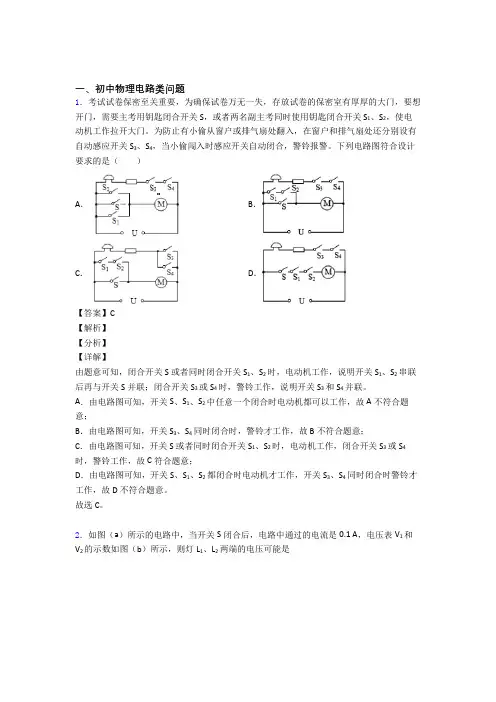

一、初中物理电路类问题1．考试试卷保密至关重要，为确保试卷万无一失，存放试卷的保密室有厚厚的大门，要想开门，需要主考用钥匙闭合开关S，或者两名副主考同时使用钥匙闭合开关S1、S2，使电动机工作拉开大门。

为防止有小偷从窗户或排气扇处翻入，在窗户和排气扇处还分别设有自动感应开关S3、S4，当小偷闯入时感应开关自动闭合，警铃报警。

下列电路图符合设计要求的是（）A．B．C．D．【答案】C【解析】【分析】【详解】由题意可知，闭合开关S或者同时闭合开关S1、S2时，电动机工作，说明开关S1、S2串联后再与开关S并联；闭合开关S3或S4时，警铃工作，说明开关S3和S4并联。

A．由电路图可知，开关S、S1、S2中任意一个闭合时电动机都可以工作，故A不符合题意；B．由电路图可知，开关S3、S4同时闭合时，警铃才工作，故B不符合题意；C．由电路图可知，开关S或者同时闭合开关S1、S2时，电动机工作，闭合开关S3或S4时，警铃工作，故C符合题意；D．由电路图可知，开关S、S1、S2都闭合时电动机才工作，开关S3、S4同时闭合时警铃才工作，故D不符合题意。

故选C。

2．如图（a）所示的电路中，当开关S闭合后，电路中通过的电流是0.1 A，电压表V1和V2的示数如图（b）所示，则灯L1、L2两端的电压可能是A ．0.9 V ，3.6 VB ．0.9 V ，0 VC ．4.5 V ，0 VD ．4.5 V ，4.5 V【答案】ABC【解析】【详解】 由电路图可知，两灯泡串联，电压表V 2测电源的电压，V 1测灯L 1两端的电压。

电路可能会存在以下几种情况：(1)若电路正常时：因串联电路中总电压等于各分电压之和，且V 2偏转的角度等于V 1偏转的角度，所以，电压表V 2选择的量程为0～15V ，分度值为0.5V ，电源的电压U =4.5V ；电压表V 1选择的量程为0～3V ，分度值为0.1V ，灯泡L 1两端的电压U 1=0.9V ；则灯泡L 2两端的电压为：U 2=U-U 1=4.5V-0.9V=3.6V ；(2)若L 1短路，V 1偏转的角度为零，图中没有这种情况；(3)若L 2短路，则L 2的电压为零，V 1和V 2测L 1的电压，也就是电源电压，即示数相同，若都是大量程，即都是4.5V ，若都是小量程，即都是0.9V ；即则灯L 1、L 2两端的电压可能是4.5V 、0；或0.9V 、0；(4)若L 1断路，V 1和V 2测电源电压，即示数相同，若都是大量程，即都是4.5V ，若都是小量程，即都是0.9V ，但电路中无电流，不符合题意；(5)若L 2断路，V 1不能和电源相连，故示数为零；V 2测电源电压，若是大量程，即是4.5V ，若是小量程，即是0.9V ，但电路中无电流，不符合题意；故选ABC3．如图甲所示的电路中，闭合开关，两灯泡均发光，且两个完全相同的电流表1A 和2A 指针偏转分别如图乙、丙所示，通过灯泡1L 和2L 的电流分别为A ．2.1A 0.24AB ．1.2A 2.1AC ．0.78A 0.42AD ．0.9A 2.1A【答案】C【解析】【分析】【详解】如图甲，A 1和A 2并联，A 1测量L 2的电流I 2，A 2位于干路，测量干路电流I ，根据干路电流等于和支路电流之和，所以2I I >，根据图乙和丙，可知，A 1使用小量程，读数为20.42A I =，A 2使用大量程，读数为 1.2A I =．因为干路电流等于和支路电流之和，所以通过L 1的电流为：12 1.2A 0.42A=0.78A I I I =-=-．故选C ．4．如图所示，电源电压不变，R 1、R 2为定值电阻，R 为滑动变阻器，a 、b 是电流表或电压表。

一、初中物理家庭电路故障的分析问题1．如图所示为某家庭卫生间电路，电灯和电热水器都在正常工作。

在三线插座上刚插上洗衣机（开关未闭合）的插头时，所有用电器都停止工作，拔出洗衣机的插头后，用测电笔测试三线插座的左右两孔，氖管都发光，发现有一根熔丝熔断了。

下列分析合理的是（）A．一定是电路超负荷工作B．断开S1、S2，再用测电笔检测三线插座的左右两孔，氖管都发光C．只断开S2，再用测电笔检测开关S1的两个接线柱，氖管都不发光D．只取下灯泡，再用测电笔检测灯座的两个接线柱，氖管都发光【答案】D【解析】【分析】【详解】A．熔丝熔断的原因是电路超负荷运作或电路短路，在三线插座上刚插上洗衣机（开关未闭合）的插头时，所有用电器都停止工作，此时洗衣机没有工作，所以不是电路超负荷运作，应该是洗衣机插头出现短路，故A不符合题意；B．断开S1、S2，三孔插座的左孔无法与火线相连，因此用测电笔检测三线插座的左孔，氖管不发光，故B不符合题意；C．只断开S2，开关S1的两个接线柱仍然与火线相连，所以再用测电笔检测开关S1的两个接线柱时，氖管均发光，故C不符合题意；D．只取下灯泡，灯座左侧接线柱通过开关S1与火线相连，灯座右侧接线柱通过热水器与火线相连，所以再用测电笔检测灯座的两个接线柱，氖管都发光，故D符合题意。

故选D。

2．如图所示为一盏台灯的电路示意图，当把台灯接入电路时，为了安全，应将台灯插头的_______(选填“C”或“D”)插脚接火线，该灯泡正常工作一段时间后，灯丝热得发红，而与之相连的导线却几乎不发热，这说明电流通过导体时产生的热量与________有关．若闭合S该灯泡不能发光且电路中的空气开关跳闸，则电路故障可能是灯泡___________ ．【答案】D 电阻短路【解析】【分析】家庭电路中，开关与火线连接，通过焦耳定律分析电路电热，电路中不能接入大功率用电器，不能出现短路情况。

【详解】(1)在家庭电路中，开关应连接在火线的一侧，因此，当把台灯接入电路时，为了安全，应将台灯插头的D插脚接火线；(2)导线与灯丝串联，根据焦耳定律，电流与通电时间相同时，灯丝的电阻大，所以产生的热量多，因此出现灯丝热的发红，而与之相连的导线却几乎不发热的原因；(3)当闭合S时，该灯泡不能发光且电路中的空气开关跳闸，出现的情况可能是接入用电器功率过大，也可能是用电器短路。

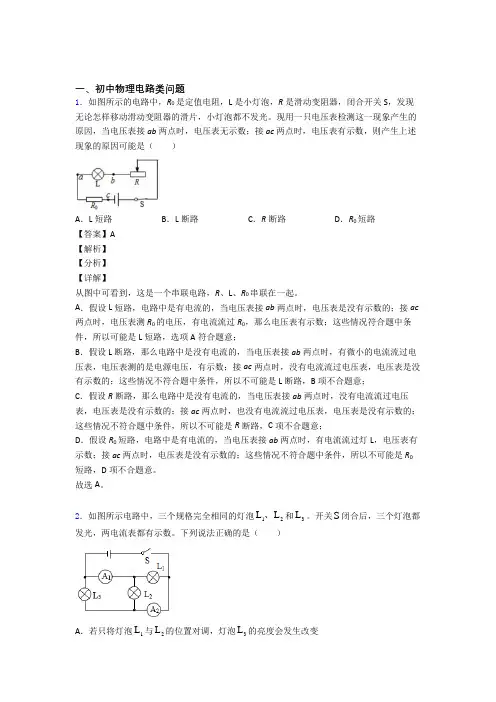

一、初中物理电路类问题1．如图所示的电路中，R 0是定值电阻，L 是小灯泡，R 是滑动变阻器，闭合开关S ，发现无论怎样移动滑动变阻器的滑片，小灯泡都不发光。

现用一只电压表检测这一现象产生的原因，当电压表接ab 两点时，电压表无示数；接ac 两点时，电压表有示数，则产生上述现象的原因可能是（ ）A ．L 短路B ．L 断路C ．R 断路D ．R 0短路【答案】A【解析】【分析】【详解】 从图中可看到，这是一个串联电路，R 、L 、R 0串联在一起。

A ．假设L 短路，电路中是有电流的，当电压表接ab 两点时，电压表是没有示数的；接ac 两点时，电压表测R 0的电压，有电流流过R 0，那么电压表有示数；这些情况符合题中条件，所以可能是L 短路，选项A 符合题意；B ．假设L 断路，那么电路中是没有电流的，当电压表接ab 两点时，有微小的电流流过电压表，电压表测的是电源电压，有示数；接ac 两点时，没有电流流过电压表，电压表是没有示数的；这些情况不符合题中条件，所以不可能是L 断路，B 项不合题意；C ．假设R 断路，那么电路中是没有电流的，当电压表接ab 两点时，没有电流流过电压表，电压表是没有示数的；接ac 两点时，也没有电流流过电压表，电压表是没有示数的；这些情况不符合题中条件，所以不可能是R 断路，C 项不合题意；D ．假设R 0短路，电路中是有电流的，当电压表接ab 两点时，有电流流过灯L ，电压表有示数；接ac 两点时，电压表是没有示数的；这些情况不符合题中条件，所以不可能是R 0短路，D 项不合题意。

故选A 。

2．如图所示电路中，三个规格完全相同的灯泡12L L 、和3L 。

开关S 闭合后，三个灯泡都发光，两电流表都有示数。

下列说法正确的是（ ）A ．若只将灯泡1L 与2L 的位置对调，灯泡3L 的亮度会发生改变B ．若只将灯泡1L 与3L 的位置对调，灯泡2L 的亮度不会发生改变C ．若用电压表12V V 、分别替换电流表12A A 、，电压表1V 的示数比2V 的大D ．若用电压表12V V 、分别替换电流表12A A 、，三个灯泡的亮度会相同【答案】BD【解析】【分析】本题考查串、并联电路的特点。

一、初中物理电路类问题1．如图新型落地扇有一个电源开关S 1，闭合S 1，电动机正常作，其内部还有个防倾倒开关S 2，S 2处于常闭状态，当落地扇倾斜时S 2能自动断开，使电动机停止工作，图中电路中符合这一功能的是A ．B ．C ．D ．【答案】C 【解析】 【详解】ABCD ．由题意可以得出，当开关S 1和S 2同时闭合时，电动机工作，当开关S 2断开时，电动机就停止工作，因此两开关应该为串联关系，故ABD 选项不符合题意，C 选项符合题意。

故选C 。

2．如图所示电路，电源两端电压保持不变．闭合开关 S ，将滑动变阻器的滑片 P 由 a 端向 b 端滑动一段距离，电压表V 1、V 2、V 3示数的变化量的绝对值分别为1U ∆、2U ∆、3U ∆，电流表示数的变化量的绝对值为 I ∆．下列判断正确的是A ．电压表V 1示数变小，电压表V 2示数变大，电压表V 1与V 2的示数之和不变B ．电压表V 3示数变大，电压表V 3与电流表示数的比值变大C ．滑动变阻器的滑片 P 滑过的那一段距离对应的阻值为2U ID ．1U ∆大于3U ∆ 【答案】ABD 【解析】 【详解】A ．由题中的电路图可知，当滑动变阻器的滑片P 向b 端滑动一段距离时，三电阻串联，电压表V 1测1R 与2R 两端的电压之和，电压表V 2测3R 两端的电压，电压表V 3测2R 与3R 两端的电压之和，电流表测电路中的电流；将滑动变阻器的滑片P 由a 端向b 端滑动一段距离时，接入电路中的电阻变大，电路中的总电阻变大，由欧姆定律可知，电路中的电流变小，由U IR =可知，1R 与2R 两端的电压变小，即电压表V 1的示数变小，因串联电路中总电压等于各分电压之和，且电源的电压不变，所以电压表V 1与V 2的示数之和等于电源的电压即不变，则电压表V 2的示数变大，故A 项正确；B ．因电压表V 3的示数等于电源的电压减去1R 两端的电压，所以电压表V 3的示数变大，因电压表V 3与电流表示数的比值为23R R +的阻值，所以电压表V 3与电流表示数的比值变大，故B 项正确；C ．由欧姆定律得，滑动变阻器的滑片P 滑过的那一段距离对应的阻值为:23U R I=故C 项错误；D ．当滑动变阻器的滑片P 在a 端时，根据串联电路的电压特点和欧姆定律得，V 3示数是：31U U IR =-当滑动变阻器的滑片P 向b 端滑动一段距离时，V 3测量电阻2R 、3R 两端的电压3U '，根据串联电路的电压特点和欧姆定律得：31U U I R ''=-则：3311131U U U U I R U IR I I R IR '''=-=---=-=（）（）由题意可得：211U I R R +=（）所以1U ∆大于3U ∆；故D 项正确；3．如图所示，电源电压U 保持不变，滑动变阻器R 0的最大电阻是20Ω。

一、初中物理电路类问题1．如图所示，开关闭合灯不亮，用电压表测量ab间有电压，则电路故障可能是（）A．灯丝断路B．灯内部短路C．开关接触不良D．变阻器滑片接触不良【答案】A【解析】【详解】A．灯丝断了闭合开关电路中没有电流，灯不亮，用电压表测量ab间是得到电源的电压，故A符合题意；B．灯内部短路闭合开关，灯不亮，用电压表测量ab间电压，电压表是测灯炮两端电压因此电压表是没有示数的，故B不符合题意；C．开关接触不良闭合开关电路中没有电流，灯不亮，用电压表测量ab，由于b点没有连接到电源的负极，所以电压表没有示数，故C不符合题意；D . 变阻器滑片接触不良闭合开关电路中没有电流，灯不亮，用电压表测量ab，由于b点没有连接到电源的负极，所以电压表没有示数，故D不符合题意。

2．如图（a）所示的电路中，当开关S闭合后，电路中通过的电流是0.1 A，电压表V1和V2的示数如图（b）所示，则灯L1、L2两端的电压可能是A．0.9 V，3.6 V B．0.9 V，0 VC．4.5 V，0 V D．4.5 V，4.5 V【答案】ABC【解析】【详解】由电路图可知，两灯泡串联，电压表V2测电源的电压，V1测灯L1两端的电压。

电路可能会存在以下几种情况：(1)若电路正常时：因串联电路中总电压等于各分电压之和，且V2偏转的角度等于V1偏转的角度，所以，电压表V2选择的量程为0～15V，分度值为0.5V，电源的电压U=4.5V；电压表V1选择的量程为0～3V ，分度值为0.1V ，灯泡L 1两端的电压U 1=0.9V ；则灯泡L 2两端的电压为：U 2=U-U 1=4.5V-0.9V=3.6V ；(2)若L 1短路，V 1偏转的角度为零，图中没有这种情况；(3)若L 2短路，则L 2的电压为零，V 1和V 2测L 1的电压，也就是电源电压，即示数相同，若都是大量程，即都是4.5V ，若都是小量程，即都是0.9V ；即则灯L 1、L 2两端的电压可能是4.5V 、0；或0.9V 、0；(4)若L 1断路，V 1和V 2测电源电压，即示数相同，若都是大量程，即都是4.5V ，若都是小量程，即都是0.9V ，但电路中无电流，不符合题意；(5)若L 2断路，V 1不能和电源相连，故示数为零；V 2测电源电压，若是大量程，即是4.5V ，若是小量程，即是0.9V ，但电路中无电流，不符合题意；故选ABC3．定值电阻R 1标有“10Ω 2A”，R 2标有“20Ω 1.5A”的字样。

一、初中物理电路类问题1．如图所示，电源电压不变，1R 、2R 为定值电阻，R 为滑动变阻器，a 、b 是电流表或电压表，当只闭合开关S 、S 1时，a 、b 的指针均明显偏转，将位于中点的滑片P 向左移动，a 的示数不变，b 的示数有变化。

以下说法正确的是（ ）A ．b 可能是电流表、也可能是电压表B ．只闭合S 、S 2，移动滑片P ，则a 示数的变化量与b 示数的变化量的比值可能等于12R R +C ．若将b 换成另一种电表，只闭合S 、S 2，将滑片P 向右移动，2R 消耗的功率一定变大D ．若将a 与b 的位置互换，只闭合S 、S 2，则a 的示数与b 的示数的比值可能等于2R【答案】D【解析】【分析】【详解】A ．假设b 是电流表，a 是电流表，当只闭合开关S 、S 1时，R 与R 2并联接在电路中，a 、b 的指针均明显偏转，将位于中点的滑片P 向左移动，根据U I R=可知，a 的示数是不变的，b 的示数有变化，这种情况符合题意，所以b 可能是电流表；假设b 是电压表，a 是电流表，当只闭合开关S 、S 1时，有电流流过R 2，但没有电流流过R ，a 的指针明显偏转，b 表测的是电源电压，也明显偏转，但是将位于中点的滑片P 向左移动，根据U I R=可知，a 的示数是不变的，b 的示数是不变的，这种情况与题意不符合，所以这个假设不成立；假设b 是电压表，a 是电压表，当只闭合开关S 、S 1时，两个电压表测的都是电源电压，指针均明显偏转，但是将位于中点的滑片P 向左移动，电源电压不变，那么两表的示数是不变的，这情况与题意不符合，所以这个假设也不成立；综上所述，b 不可能是电压表，只能是电流表，A 错误；B ．假设b 是电流表，a 是电压表，当只闭合开关S 、S 1时，有电流流过b 表，b 表有示数，a 表测的是电源电压，也有示数，将位于中点的滑片P 向左移动，根据U I R=可知，b 的示数有变化，a 的示数是不变的，大小还是等于电源电压，这种情况符合题意，所以b 可能是电流表，a 可能是电压表；只闭合S 、S 2，这时R 1与R 串联，电压表a 测的是R 两端的电压，电流表测的是电路中的电流，则可知1U R I∆=∆，即电压表a 示数的变化量与电流表b 示数的变化量的比值等于R 1；当b 是电流表，a 是电流表时，只闭合S 、S 2，R 、R 2被短路，电路是R 1的简单电路，即使移动滑片P ，a 、b 两表的示数都不会变化；综上所述，a 示数的变化量与b 示数的变化量的比值不可能等于12R R +；B 错误；C ．把b 换成电压表，a 是电压表时，只闭合S 、S 2，R 1、R 2与R 串联，滑片P 向右移动，电阻变小，电路的总电阻变小，电流变大，根据22P I R =可知，R 2消耗的功率变大；如果把b 换成电压表，a 是电流表时，只闭合S 、S 2，R 被短路，R 1、R 2串联，滑片P 向右移动，电阻不变，电路的总电阻不变，电流不变，根据22P I R =可知，R 2消耗的功率不变；C 错误；D ．a 是电压表，b 是电流表时，若把a 与b 的位置互换，只闭合S 、S 2，R 被短路，R 1、R 2串联，电流表测电路中的电流，电压表测R 2两端的电压，那么a 的示数与b 的示数的比值是R 2；当a 、b 都是电流表时，若把a 与b 的位置互换，只闭合S 、S 2，R 、R 2被短路，只有R 1接在电路中，两电流表的示数相等，它们的比值是1；D 正确。

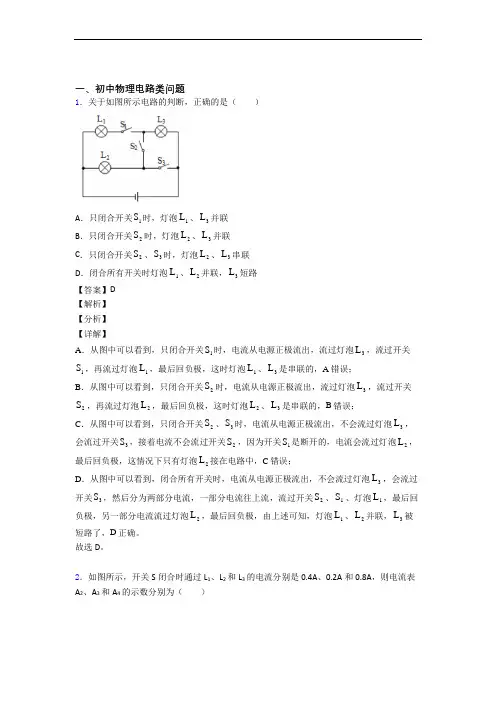

一、初中物理电路类问题1．关于如图所示电路的判断，正确的是（ ）A ．只闭合开关1S 时，灯泡1L 、3L 并联B ．只闭合开关2S 时，灯泡2L 、3L 并联C ．只闭合开关2S 、3S 时，灯泡2L 、3L 串联D ．闭合所有开关时灯泡1L 、2L 并联，3L 短路【答案】D【解析】【分析】【详解】A ．从图中可以看到，只闭合开关1S 时，电流从电源正极流出，流过灯泡3L ，流过开关1S ，再流过灯泡1L ，最后回负极，这时灯泡1L 、3L 是串联的，A 错误；B ．从图中可以看到，只闭合开关2S 时，电流从电源正极流出，流过灯泡3L ，流过开关2S ，再流过灯泡2L ，最后回负极，这时灯泡2L 、3L 是串联的，B 错误；C ．从图中可以看到，只闭合开关2S 、3S 时，电流从电源正极流出，不会流过灯泡3L ，会流过开关3S ，接着电流不会流过开关2S ，因为开关1S 是断开的，电流会流过灯泡2L ，最后回负极，这情况下只有灯泡2L 接在电路中，C 错误；D ．从图中可以看到，闭合所有开关时，电流从电源正极流出，不会流过灯泡3L ，会流过开关3S ，然后分为两部分电流，一部分电流往上流，流过开关2S 、1S 、灯泡1L ，最后回负极，另一部分电流流过灯泡2L ，最后回负极，由上述可知，灯泡1L 、2L 并联，3L 被短路了，D 正确。

故选D 。

2．如图所示，开关S 闭合时通过L 1、L 2和L 3的电流分别是0.4A 、0.2A 和0.8A ，则电流表A 2、A 3和A 4的示数分别为（ ）A．1A、0.4A、0.6AB．0.4A、0.6A、1AC．0.6A、1A、0.4AD．0.6A、0.4A、1A【答案】A【解析】【详解】可以将电路图简化，简化电路如下图：由图可以看出：A1测总电流，A2测L2、L3中电流，A3测L1电流，A4测L1、L2电流，即：A1中电流为干流电流，电流为：I1=0.4+0.2+0.8=1.4A；A2中电流为L2、L3中电流之和，电流为：I2=0.2+0.8=1A；A3测L1电流，电流为：I3=0.4A；A4测L1、L2电流，电流为：I4=0.4A+0.2A=0.6A。

一、初中物理电路类问题1．小强把台灯的插头插在如图所示的插座上，插座上有一个开关S1和一个指示灯L1（相当于电阻很大的灯泡），台灯开关和灯泡用S2、L2表示，当只闭合S2时，台灯不发光，当闭合S1时，指示灯发光，再闭合S2时，台灯发光；如果指示灯损坏，S1和S2时都闭合，台灯也能发光，如图中设计的电路符合要求的是（）A．B．C．D．【答案】D【解析】【分析】【详解】A．由图可知，该电路为串联电路，只有两个开关都闭合时，灯泡L1和L2都发光，断开其中任意一个开关，都不发光，故A不符合题意；B．由图可知，只闭合开关S2，灯泡L2亮，故B不符合题意；C．由图可知，当灯泡L1损坏时，整个电路是断开的，灯L2不会发光，故C不符合题意；D．由图可知，该电路为并联电路，只闭合S2时，电路中无电流，台灯不发光；当闭合S1时，指示灯发光，再闭合S2时，电路是通路，台灯发光；根据并联电路的特点可知，各支路互不影响，指示灯损坏，S1和S2时都闭合，台灯也能发光，故D符合题意。

故选D。

2．击剑比赛中，当甲方运动员的剑击中乙方的导电服时（相当于如图中“S甲”闭合），乙方指示灯L乙亮；当乙方运动员的剑击中甲方的导电服时（相当于如图中“S乙”闭合），甲方指示灯L甲亮．在如图所示的四个电路中，可能实现上述功能的是（）A．B．C．D．【答案】D【解析】【详解】根据情景和题意可知，甲击中乙，相当于甲闭合了乙灯的开关，乙灯亮．相同的道理，乙控制着甲灯的开关，两个灯能够单独发光，也能够同时发光，说明两灯是并联的，因此正确的电路应是D．3．用毛皮摩擦过的橡胶棒A带负电。

如图甲，用橡胶棒A接触不带电的验电器的金属球B时，验电器的金属箔张开；如图乙，让橡胶棒A靠近（不接触）不带电的验电器的金属球B，验电器的金属箔也会张开。

下列说法正确的是（）A．毛皮与橡胶棒相比，毛皮的原子核对电子的束缚能力强B．图甲中，金属箔张开是因为异种电荷相互排斥C．图乙中，橡胶棒靠近金属球B时，橡胶棒A所带电荷量减小D．图乙中，金属球B上的一部分电子转移到金属箔上【答案】D【解析】【分析】【详解】A．摩擦起电的实质是电子的转移，原子核对电子的束缚能力强，物体得到电子带负电。

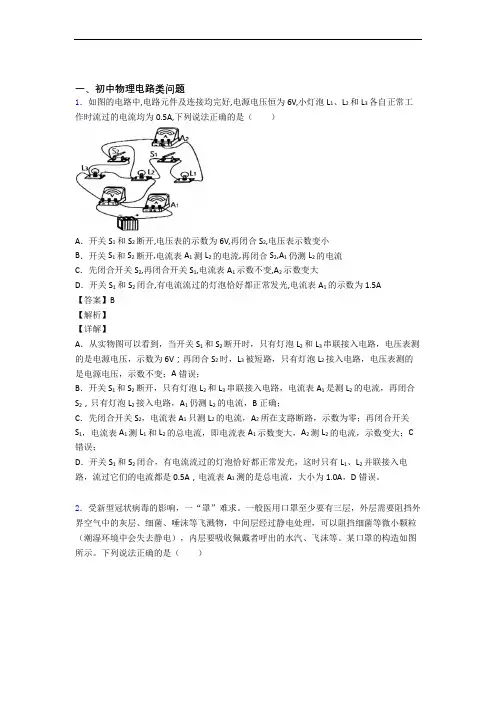

一、初中物理电路类问题1．如图的电路中,电路元件及连接均完好,电源电压恒为6V,小灯泡L1、L2和L3各自正常工作时流过的电流均为0.5A,下列说法正确的是（）A．开关S1和S2断开,电压表的示数为6V,再闭合S2,电压表示数变小B．开关S1和S2断开,电流表A1测L2的电流,再闭合S2,A1仍测L2的电流C．先闭合开关S2,再闭合开关S1,电流表A1示数不变,A2示数变大D．开关S1和S2闭合,有电流流过的灯泡恰好都正常发光,电流表A1的示数为1.5A【答案】B【解析】【详解】A．从实物图可以看到，当开关S1和S2断开时，只有灯泡L2和L3串联接入电路，电压表测的是电源电压，示数为6V；再闭合S2时，L3被短路，只有灯泡L2接入电路，电压表测的是电源电压，示数不变；A错误；B．开关S1和S2断开，只有灯泡L2和L3串联接入电路，电流表A1是测L2的电流，再闭合S2，只有灯泡L2接入电路，A1仍测L2的电流，B正确；C．先闭合开关S2，电流表A1只测L2的电流，A2所在支路断路，示数为零；再闭合开关S1，电流表A1测L1和L2的总电流，即电流表A1示数变大，A2测L2的电流，示数变大；C 错误；D．开关S1和S2闭合，有电流流过的灯泡恰好都正常发光，这时只有L1、L2并联接入电路，流过它们的电流都是0.5A，电流表A1测的是总电流，大小为1.0A，D错误。

2．受新型冠状病毒的影响，一“罩”难求。

一般医用口罩至少要有三层，外层需要阻挡外界空气中的灰层、细菌、唾沫等飞溅物，中间层经过静电处理，可以阻挡细菌等微小颗粒（潮湿环境中会失去静电），内层要吸收佩戴者呼出的水汽、飞沫等。

某口罩的构造如图所示。

下列说法正确的是（）A．口罩潮湿后防护能力降低B．佩戴口罩时应该使白色吸水无纺布朝外C．口罩的中间层静电熔喷布能吸引小磁针D．佩戴口罩后内层潮湿是呼出的水蒸气升华形成【答案】A【解析】【分析】【详解】A．潮湿环境中会失去静电，口罩潮湿后，会失去静电，中间层不可以阻挡细菌等微小颗粒, 口罩防护能力降低，A正确；B．由题意可知，内层要吸收佩戴者呼出的水汽、飞沫等，那么白色吸水无纺布应该是内层，有吸水能力，佩戴口罩时应该使白色吸水无纺布朝内，B错误；C．带电体能吸引轻小物体，所以中间层静电熔喷布能吸引细菌等微小颗粒，但它不是磁体，不能吸引小磁针，C错误；D．佩戴口罩后内层潮湿是呼出的水蒸气液化形成的，D错误。

一、初中物理电路类问题1．下列电路正确的是（）A．B．C．D．【答案】C【解析】【分析】【详解】选项A中电压表的正负接线柱接反；B中电流表的正负接线柱接反；C中两灯并联，正确；D中若开关闭合会造成短路．故选C．2．定值电阻R1标有“10Ω 2A”，R2标有“20Ω 1.5A”的字样。

则以下说法正确的是（）A．若将两只电阻串联使用，则允许通过电阻的最大电流为2AB．若将两只电阻串联使用，允许加在它们两端总电压的最大值是45VC．若将两只电阻并联使用，则干路允许通过的电流最大值是3AD．若将两只电阻并联使用，电路允许的总电功率最大值是60W【答案】BCD【解析】【分析】【详解】A．定值电阻R1允许通过的最大电流为2A，R2允许通过的最大电流为1.5A，根据串联电路中电流处处相等，为不损坏定值电阻，则允许通过电阻的最大电流为1.5A，故A错误；B．由A解析知，允许通过电阻的最大电流为1.5A，根据I=U R可得加在它们两端总电压的最大值为U大=I R⨯大总=1.5A⨯(10Ω+20Ω)=45V故B正确；C．由定值电阻1R、2R的铭牌可知，加在它们两端的最大电压分别为1U=11I R⨯=2A⨯10Ω=20V，2U=22I R⨯=1.5A⨯20Ω=30V根据并联电路中各用电器两端电压相等，可知它们两端的电压最大为20V，则通过定值电阻1R的电流为2A，通过定值电阻2R的电流为'2I=12UR=20V20Ω=1A干路允许通过的电流最大值为I并大=2A+1A=3A故C正确；D．若将两只电阻并联使用，电路允许的总电功率最大值为P大=1U I并大=20V⨯3A=60W故D正确。

故选BCD。

3．如图所示电路，电源两端电压保持不变．闭合开关 S，将滑动变阻器的滑片 P由a端向b端滑动一段距离，电压表V1、V2、V3示数的变化量的绝对值分别为1U∆、2U∆、3U∆，电流表示数的变化量的绝对值为I∆．下列判断正确的是A．电压表V1示数变小，电压表V2示数变大，电压表V1与V2的示数之和不变B．电压表V3示数变大，电压表V3与电流表示数的比值变大C ．滑动变阻器的滑片 P 滑过的那一段距离对应的阻值为2U ID ．1U ∆大于3U ∆ 【答案】ABD 【解析】 【详解】A ．由题中的电路图可知，当滑动变阻器的滑片P 向b 端滑动一段距离时，三电阻串联，电压表V 1测1R 与2R 两端的电压之和，电压表V 2测3R 两端的电压，电压表V 3测2R 与3R 两端的电压之和，电流表测电路中的电流；将滑动变阻器的滑片P 由a 端向b 端滑动一段距离时，接入电路中的电阻变大，电路中的总电阻变大，由欧姆定律可知，电路中的电流变小，由U IR =可知，1R 与2R 两端的电压变小，即电压表V 1的示数变小，因串联电路中总电压等于各分电压之和，且电源的电压不变，所以电压表V 1与V 2的示数之和等于电源的电压即不变，则电压表V 2的示数变大，故A 项正确；B ．因电压表V 3的示数等于电源的电压减去1R 两端的电压，所以电压表V 3的示数变大，因电压表V 3与电流表示数的比值为23R R +的阻值，所以电压表V 3与电流表示数的比值变大，故B 项正确；C ．由欧姆定律得，滑动变阻器的滑片P 滑过的那一段距离对应的阻值为:23U R I=故C 项错误；D ．当滑动变阻器的滑片P 在a 端时，根据串联电路的电压特点和欧姆定律得，V 3示数是：31U U IR =-当滑动变阻器的滑片P 向b 端滑动一段距离时，V 3测量电阻2R 、3R 两端的电压3U '，根据串联电路的电压特点和欧姆定律得：31U U I R ''=-则：3311131U U U U I R U IR I I R IR '''=-=---=-=（）（）由题意可得：211U I R R +=（）所以1U ∆大于3U ∆；故D 项正确；4．如图所示，电源电压U 保持不变，滑动变阻器R 0的最大电阻是20Ω。

一、初中物理电路类问题1．如图所示，电源电压不变，1R 、2R 为定值电阻，R 为滑动变阻器，a 、b 是电流表或电压表，当只闭合开关S 、S 1时，a 、b 的指针均明显偏转，将位于中点的滑片P 向左移动，a 的示数不变，b 的示数有变化。

以下说法正确的是（ ）A ．b 可能是电流表、也可能是电压表B ．只闭合S 、S 2，移动滑片P ，则a 示数的变化量与b 示数的变化量的比值可能等于12R R +C ．若将b 换成另一种电表，只闭合S 、S 2，将滑片P 向右移动，2R 消耗的功率一定变大D ．若将a 与b 的位置互换，只闭合S 、S 2，则a 的示数与b 的示数的比值可能等于2R 【答案】D 【解析】 【分析】 【详解】A ．假设b 是电流表，a 是电流表，当只闭合开关S 、S 1时，R 与R 2并联接在电路中，a 、b 的指针均明显偏转，将位于中点的滑片P 向左移动，根据UI R=可知，a 的示数是不变的，b 的示数有变化，这种情况符合题意，所以b 可能是电流表；假设b 是电压表，a 是电流表，当只闭合开关S 、S 1时，有电流流过R 2，但没有电流流过R ，a 的指针明显偏转，b 表测的是电源电压，也明显偏转，但是将位于中点的滑片P 向左移动，根据U I R=可知，a 的示数是不变的，b 的示数是不变的，这种情况与题意不符合，所以这个假设不成立；假设b 是电压表，a 是电压表，当只闭合开关S 、S 1时，两个电压表测的都是电源电压，指针均明显偏转，但是将位于中点的滑片P 向左移动，电源电压不变，那么两表的示数是不变的，这情况与题意不符合，所以这个假设也不成立；综上所述，b 不可能是电压表，只能是电流表，A 错误；B ．假设b 是电流表，a 是电压表，当只闭合开关S 、S 1时，有电流流过b 表，b 表有示数，a 表测的是电源电压，也有示数，将位于中点的滑片P 向左移动，根据UI R=可知，b 的示数有变化，a 的示数是不变的，大小还是等于电源电压，这种情况符合题意，所以b 可能是电流表，a 可能是电压表；只闭合S 、S 2，这时R 1与R 串联，电压表a 测的是R 两端的电压，电流表测的是电路中的电流，则可知1UR I∆=∆，即电压表a 示数的变化量与电流表b 示数的变化量的比值等于R 1；当b 是电流表，a 是电流表时，只闭合S 、S 2，R 、R 2被短路，电路是R 1的简单电路，即使移动滑片P ，a 、b 两表的示数都不会变化；综上所述，a 示数的变化量与b 示数的变化量的比值不可能等于12R R +；B 错误；C ．把b 换成电压表，a 是电压表时，只闭合S 、S 2，R 1、R 2与R 串联，滑片P 向右移动，电阻变小，电路的总电阻变小，电流变大，根据22P I R =可知，R 2消耗的功率变大；如果把b 换成电压表，a 是电流表时，只闭合S 、S 2，R 被短路，R 1、R 2串联，滑片P 向右移动，电阻不变，电路的总电阻不变，电流不变，根据22P I R =可知，R 2消耗的功率不变；C 错误；D ．a 是电压表，b 是电流表时，若把a 与b 的位置互换，只闭合S 、S 2，R 被短路，R 1、R 2串联，电流表测电路中的电流，电压表测R 2两端的电压，那么a 的示数与b 的示数的比值是R 2；当a 、b 都是电流表时，若把a 与b 的位置互换，只闭合S 、S 2，R 、R 2被短路，只有R 1接在电路中，两电流表的示数相等，它们的比值是1；D 正确。

一、初中物理电路类问题1．如图的电路中,电路元件及连接均完好,电源电压恒为6V,小灯泡L1、L2和L3各自正常工作时流过的电流均为0.5A,下列说法正确的是（）A．开关S1和S2断开,电压表的示数为6V,再闭合S2,电压表示数变小B．开关S1和S2断开,电流表A1测L2的电流,再闭合S2,A1仍测L2的电流C．先闭合开关S2,再闭合开关S1,电流表A1示数不变,A2示数变大D．开关S1和S2闭合,有电流流过的灯泡恰好都正常发光,电流表A1的示数为1.5A【答案】B【解析】【详解】A．从实物图可以看到，当开关S1和S2断开时，只有灯泡L2和L3串联接入电路，电压表测的是电源电压，示数为6V；再闭合S2时，L3被短路，只有灯泡L2接入电路，电压表测的是电源电压，示数不变；A错误；B．开关S1和S2断开，只有灯泡L2和L3串联接入电路，电流表A1是测L2的电流，再闭合S2，只有灯泡L2接入电路，A1仍测L2的电流，B正确；C．先闭合开关S2，电流表A1只测L2的电流，A2所在支路断路，示数为零；再闭合开关S1，电流表A1测L1和L2的总电流，即电流表A1示数变大，A2测L2的电流，示数变大；C 错误；D．开关S1和S2闭合，有电流流过的灯泡恰好都正常发光，这时只有L1、L2并联接入电路，流过它们的电流都是0.5A，电流表A1测的是总电流，大小为1.0A，D错误。

2．如图，三个不同的灯泡接在电源上，A1的示数为I1，A2的示数为I2，A3的示数为I3，各表读数关系正确的是（）A．I1=I2=I3B．I1=I2+I3C．I3＞I2＞I1D．I1＞I2＞I3【答案】D【解析】【分析】由图可知三灯泡并联，A3测通过L3的电流，A2测通过L2、L3的电流，A1测干路电流，则由并联电路的电流规律可知三表中电流的大小关系。

【详解】由图可知三灯泡并联，A3测通过L3的电流，A2测通过L2、L3的电流，故一定有I2＞I3A1测通过三个灯泡的电流，故一定有I1＞I2所以I1＞I2＞I3故选D。

一、初中物理电路类问题 1．将规格分别为“6V 6W ”和“6V 3W ”的甲乙两只小灯泡串联后接到电压为6V 的电源上，两灯均发光，忽略灯丝电阻的变化，则下列说法中正确的是（ ）A ．甲灯两端电压较大B ．通过乙灯的电流较大C ．甲灯较亮D ．乙灯较亮【答案】D【解析】【分析】 两灯泡的额定电压相等，根据2U P R=比较两灯泡电阻之间的关系，两灯泡串联时通过它们的电流相等，根据U IR =比较两灯电压关系，根据2P I R =比较两灯泡实际功率之间的关系，从而确定灯泡的亮度关系。

【详解】AB ．根据2U P R=得，两灯的电阻分别为 ()226V 6Ω6W U R P ===甲甲甲 ()226V 12Ω3W U R P ===乙乙乙 串联时电流处处相等，乙的电阻大，根据U IR =可知，乙灯两端的电压大，故AB 错误； CD ．根据2P I R =可知，电流相等时，电阻大的功率也大，所以乙灯较亮，故C 错误、D 正确。

故选D 。

【点睛】重点是欧姆定律的应用和电功率的率的计算，关键是利用好串联电路的电压和电流特点，是电路的最基本规律，是分析电路的基础，一定要熟练掌握。

2．如图所示，两盏相同的电灯在闭合开关后都能发光．过了一会儿，两盏电灯突然同时都不亮了，且电压表和电流表的示数均变为零．如果电路中只有一处故障，则故障可能是 ( )A ．电灯L 1断路B ．电灯L 2断路C ．电灯L 1短路D ．电灯L 2短路【答案】A【解析】【分析】电路故障分为短路和断路．如图灯L1和灯L2串联，电压表测灯L2两端电压．在闭合开关后两盏电灯突然同时都不亮了，且电压表和电流表的示数均变为零．如果是电路短路，电路中还有电流．则电路为断路，电路中无电流．【详解】A．电灯L1断路，则整个电路中都没有电流，灯都不亮，电表无示数．符合题意；B．电灯L2断路．则电压表会与灯L1串联，电压表分担电源电压有示数，灯不亮，电流表无示数．不合题意；C．电灯L1短路，灯L2会分担电源电压，会变亮，电表有示数．不合题意；D．电灯L2短路，电压表也短路无示数．但灯L1会分担电源电压，会变亮，电流表有示数．不合题意；故选A。

一、初中物理电路类问题1．如图所示，电源电压为3V且保持不变，滑动变阻器R标有“1A 15Ω”的字样．当滑动变阻器的滑片P在最右端时，闭合开关S，通过灯泡的电流为0.4A，移动滑动变阻器的滑片P，在电路安全工作的情况下，下列说法正确的是（）A．向左移动滑动变阻器的滑片P时灯泡变亮B．滑片P在最右端时通过干路中的电流是0.9AC．R接入电路的阻值变化范围是5Ω﹣15ΩD．电路总电阻的最大值为5Ω【答案】D【解析】【详解】A．由电路图可知，滑动变阻器与灯泡并联，由于并联电路独立工作、互不影响，所以滑片的移动不能改变灯泡的亮暗，故A错误；B．当滑片位于右端时，滑动变阻器接入电路中的电阻最大，由于并联电路中各支路两端的电压相等，则通过滑动变阻器的最小电流：13V==0.2A15min RIU=Ω最大则干路的电流I min=I L+R1min=0.4A+0.2A=0.6A，故B错误；C．由滑动变阻器的铭牌可知，允许通过的最大电流为1A，根据欧姆定律可得滑动变阻器的最小电阻为：3V31AminRmaxURI===Ω所以R接入电路的阻值变化范围是3Ω﹣15Ω，故C错误；D．由于当滑动变阻器接入电路中的电阻最大时电路中的电阻最大，干路电流最小，所以，根据欧姆定律可得最大总电阻为：3V50.6AmaxRminURI===Ω故D正确．2．如图的电路中,电路元件及连接均完好,电源电压恒为6V,小灯泡L1、L2和L3各自正常工作时流过的电流均为0.5A,下列说法正确的是（）A．开关S1和S2断开,电压表的示数为6V,再闭合S2,电压表示数变小B．开关S1和S2断开,电流表A1测L2的电流,再闭合S2,A1仍测L2的电流C．先闭合开关S2,再闭合开关S1,电流表A1示数不变,A2示数变大D．开关S1和S2闭合,有电流流过的灯泡恰好都正常发光,电流表A1的示数为1.5A【答案】B【解析】【详解】A．从实物图可以看到，当开关S1和S2断开时，只有灯泡L2和L3串联接入电路，电压表测的是电源电压，示数为6V；再闭合S2时，L3被短路，只有灯泡L2接入电路，电压表测的是电源电压，示数不变；A错误；B．开关S1和S2断开，只有灯泡L2和L3串联接入电路，电流表A1是测L2的电流，再闭合S2，只有灯泡L2接入电路，A1仍测L2的电流，B正确；C．先闭合开关S2，电流表A1只测L2的电流，A2所在支路断路，示数为零；再闭合开关S1，电流表A1测L1和L2的总电流，即电流表A1示数变大，A2测L2的电流，示数变大；C 错误；D．开关S1和S2闭合，有电流流过的灯泡恰好都正常发光，这时只有L1、L2并联接入电路，流过它们的电流都是0.5A，电流表A1测的是总电流，大小为1.0A，D错误。

一、初中物理电路类问题1．下列电路正确的是（）A．B．C．D．【答案】C【解析】【分析】【详解】选项A中电压表的正负接线柱接反；B中电流表的正负接线柱接反；C中两灯并联，正确；D中若开关闭合会造成短路．故选C．2．关于如图所示的课堂小实验，下列说法中正确的是（）A ．甲图是自制的盐水电池，当用电压表测其电压时，锌片是该电池的正极B ．乙图中，同时在冷水和热水中滴一滴红墨水，红墨水在热水中与水混合均匀的时间比在冷水中短，这个现象说明温度越高，分子运动越剧烈C ．丙图中，用绸子摩擦玻璃棒，玻璃棒上的一些电子会转移到绸子上D ．丁图电路中，A ，B 两个接线柱间是一段保险丝，C ，D 两个接线柱间是一段铜丝，向右移动滑动变阻器的滑片，过一会儿发现铜丝先熔断 【答案】BC 【解析】 【分析】本题考查电压表的连接、分子热运动、摩擦起电的实质及保险丝材料的特点。

【详解】A ．由电压表的连接可知，电压表的正接线柱与电源的正极相连，图甲中，与电压表的正接线柱相连的是铜片，且电压表的指针正向偏转，故铜片是电池的正极，故A 不正确；B ．图乙中，热水的温度高，红墨水与水混合均匀的时间短，说明分子在热水中运动得快，故B 正确；C ．用绸子摩擦过的玻璃棒带正电，带正电的原因是玻璃棒失去电子，失去的电子转移绸子身上，故C 正确；D ．由图丁可知，保险丝和铜丝是串联连接的，则通过它们的电流相同，而保险丝的材料特点是电阻较大，熔点较低，根据Q =I 2Rt 得，通电相同时间，保险丝产生的热量比铜丝产生的热量大，所以先熔断的是保险丝，故D 不正确。

故选BC 。

3．如图所示，电源电压U 保持不变，滑动变阻器R 0的最大电阻是20Ω。

当开关S 1闭合、S 2和S 3断开，滑动变阻器的滑片在最右端时，电压表示数是U 1，R 1的功率是P 1；当开关S 2闭合、S 1和S 3断开，滑动变阻器的滑片在最左端时，电压表示数是1U '，R 2和R 3的功率之和是1.6W ；当开关S 1、S 2和S 3都闭合，滑动变阻器的滑片在最左端时，R 1的功率是1P '，已知R 2∶R 3=1∶3，1U ∶1U ' =9∶5，11:P P ' =1∶25，下列结论正确的是（ ）A ．电源电压是8VB ．R 2的阻值是30ΩC ．电流表的最大示数是2.7AD ．该电路的最大功率是27W【答案】CD 【解析】 【分析】 【详解】AB ．第一过程：当开关S 1闭合、S 2和S 3断开，滑动变阻器的滑片在最右端时，R 1和滑动变阻器R 0的全部串联在电路中，电压表测量R 1的电压，电压表示数是U 1，如图甲。

一、初中物理电路类问题1．如图所示电路中，电源电压不变，当滑动变阻器滑片由左向右移动时，电压表V 1示数变化量（绝对值）为∆U 1，电压表V 2示数变化量（绝对值）为∆U 2，则A ．21U U ∆>∆B ．21U U ∆=∆C ．21U U ∆<∆D ．无法比较【答案】A【解析】【分析】【详解】 电阻R 1、R 3和滑动变阻器R 2串联，当滑动变阻器滑片由左向右移动时，电路中的总电阻变大，根据串联电路的电阻分压特点可知，电阻R 1、R 2两端的电压变小，滑动变阻器两端的电压变大；因为：U 2=U -U 1-U 3所以：△U 2=△U 1+△U 3故：△U 2＞△U 1。

故选A 。

2．如实物图所示，以下判断正确的是( )A ．灯L 1与灯L 2并联，电压表测灯L 1两端的电压B ．灯L 1与灯L 2并联，电压表测灯L 2两端的电压C ．灯L 1与灯L 2串联，电压表测灯L 1两端的电压D ．灯L 1与灯L 2串联，电压表测灯L 2两端的电压【答案】C【解析】【分析】【详解】由实物图可知,电流从正极出发经开关、电流表、灯泡L 2、L 1回负极,电压表并联在L 1两端，则灯L1与灯L2串联，电压表与灯L1并联，所以电压表测灯L1两端的电压，故C正确，ABD错误．故选C.3．如图所示,闭合开关,两灯并联,各电表都能正常工作．下列判断正确的是A．甲、乙、丙都是电流表B．甲、乙、丙都是电压表C．甲、乙是电压表,丙是电流表D．甲、丙是电流表,乙是电压表【答案】D【解析】【分析】【详解】由电路图知道，要使左边的灯泡工作，需要使电流从正极出来到此灯泡，再经丙表回到负极，所以，丙表为电流表；要使右边的灯泡工作，需要使电流从正极出来经过甲表到此灯泡，再经丙表回到负极，所以，甲表为电流表；由于甲表为电流表，所以，乙表只能为电压表，否则会造成电源短路，故只有D正确．4．现有三个轻质小球，实验发现其中任意两个小球相互靠近（未接触）都相互吸引．由此可判断（）A．两个小球带负电，一个小球带正电B．两个小球带正电，一个小球带负电C．一个小球带正电，一个小球带负电，一个小球不带电D．一个小球带电，两个小球不带电【答案】C【解析】【分析】【详解】由题可知，三个轻质小球任意两个小球相互靠近（未接触）都相互吸引；若两个小球带负电，一个小球带正电，或者两个小球带正电，一个小球带负电，则一定会出现带同种电荷的两个小球互相排斥；所以不可能是三个小球都带电，故A、B错误；若两个小球带异种电荷，另一个小球不带电，则两个带异种电荷的小球靠近时相互吸引，同时两个带电小球都会吸引不带电的小球，故C正确；若两个小球不带电，另一个小球带电，则两个不带电的小球靠近时不会相互吸引，故D错误；故应选C．5．如图所示，电源电压为6V ，闭合开关后，电压表的示数为4V ，下列描述不正确的是（ ）A ．L 1两端电压为2VB ．L 1两端电压为4VC ．L 2两端电压为4VD ．L 1和L 2两端电压之和为6V【答案】B【解析】【分析】【详解】 由图可知，L 1、L 2串联，电源电压为6 V ，故开关闭合后，两个灯泡的总电压是6 V ， 电压表测L 2两端的电压，则L 2两端的电压：24V U =.因为两灯串联，根据串联电路电压关系，则L 1两端的电压：126?V 4?V 2?V U U U =-=-=．所以B 错误，ACD 正确． 故选ACD6．如图所示是一种定时课间音乐播放装置的原理图，“播放器”是有电流通过时会播放音乐的装罝；“定时开关”是到达设定时间会自动断开的开关．闭合开关S ，当“定时开关”处于闭合状态时，指示灯 ① (填“会”或“不会”)亮，播放器 ② (填“会”或“不会”)播放音乐；到达设定时间定时开关”处于 ③ (填“闭合”成“断开”)状态，“播放器”播放音乐，下列选项中正确的是( )A ．①会，②不会，③断开B ．①不会，②会，③闭合C ．①不会，②会，③断开D ．①会， ②不会，③闭合【答案】A【解析】【分析】【详解】由题意知，闭合开关S ，当“定时开关”处于闭合状态时，播放器被短路，指示灯会亮，则播放器中没有电流通过，播放器不会播放音乐；到达设定时间“定时开关”处于断开状态，播放器与指示灯串联，“播放器”有电流通过，“播放器”播放音乐，故选A ．7．下列有关说法正确的是（ ）A ．电路两端有电压，电路中一定有电流B ．影响电阻大小的因素是材料和长度C ．电动机工作时产热的多少可用Q=UIt 计算D ．电功率是表示电流做功快慢的物理量【答案】D【解析】【分析】电压是形成电流的原因；电路中有电压且电路是通路，电路中才有电流．导体的电阻与导体的材料、长度、横截面积有关．电动机工作时产热多少克通过焦耳定律计算，即2Q I Rt =．电功率的物理意义是表示电流做功快慢的物理量．【详解】A 、电路两端有电压，电路中不一定有电流，还要看电路是否是通路；故A 错误；B 、导体的电阻与导体的材料、长度、横截面积有关．故B 错误；C 、电动机不属于纯电阻电路，故产热多少只能用2Q I Rt =计算．故C 错误；D 、电功率是表示电流做功快慢的物理量；故D 正确；故选D ．【点睛】此题考查电学的多个知识点，理解电压与电流的关系、明确影响电阻的诸多因素、理解电动机属于非纯电阻电路、理解电功率的意义；可解答此题．8．小明设计了一种停车位是否被占用的模拟提醒装置：用指示灯L 发光的亮和暗分别表示车位被占用和未被占用，车位被占用时控制开关S 闭合，下列能实现此功能的电路是( )A ．B ．C ．D ．【答案】A【解析】【分析】【详解】由题知，车位被占用时控制开关S 闭合，此时指示灯L 发光较亮；车位未被占用时开关S 断开，指示灯L 发光较暗．A ．由图知，当开关S 闭合时，此时R 被短路，只有L 接入电路，L 两端的电压为电源电压，指示灯发光较亮；开关S 断开时，L 与R 串联，总电阻较大，电流较小，指示灯发光较暗，故A 符合题意；B ．由图知，当开关S 闭合时，此时L 被短路，指示灯不会发光，故B 不符合题意；C ．由图知，当开关S 闭合时，此时L 与R 串联，此时灯的亮度较暗；开关S 断开时，灯泡不发光；故C 不符合题意；D ．由图知，L 与R 并联，当开关S 闭合或断开，L 始终接入电路中，L 两端的电压始终为电源电压，则灯泡发光的亮度不变，故D不符合题意．故选A．【点睛】注意熟练应用串、并联电路的电压和电流特点，都是电路的最基本规律，是分析电路的基础，一定要熟练掌握．9．图中，用滑动变阻器来控制6伏小灯的亮暗。
