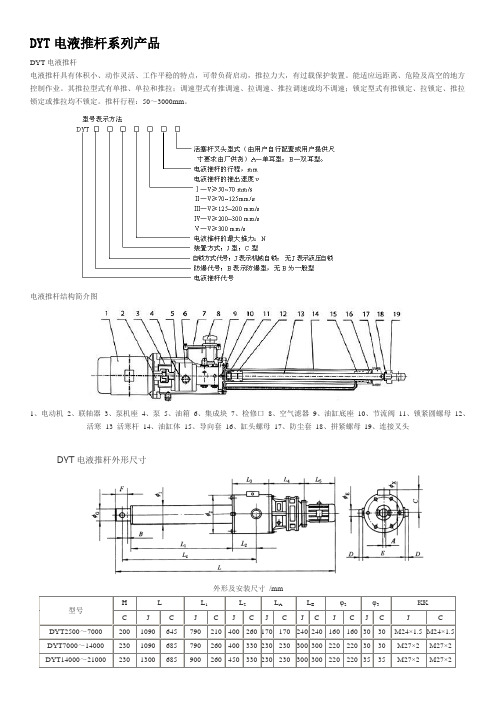

电动液压推杆系列

DYT电液推杆系列产品DYT电液推杆电液推杆具有体积小、动作灵活、工作平稳的特点，可带负荷启动，推拉力大，有过载保护装置。

能适应远距离、危险及高空的地方控制作业。

其推拉型式有单推、单拉和推拉；调速型式有推调速、拉调速、推拉调速或均不调速；锁定型式有推锁定、拉锁定、推拉锁定或推拉均不锁定。

推杆行程：50～3000mm。

电液推杆结构简介图1、电动机2、联轴器3、泵机座4、泵5、油箱6、集成块7、检修口8、空气滤器9、油缸底座10、节流阀11、锁紧圆螺母12、活寒13 活寒杆14、油缸体15、导向套16、缸头螺母17、防尘套18、拼紧螺母19、连接叉头DYT电液推杆外形尺寸外形及安装尺寸/mm型号H L L1L2L A L Eφ2φ3KKC J C J C J C J C J C J C J C J CDYT2500～7000 200 1090 645 790 210 400 260 170 170 240 240 160 160 30 30 M24×1.5 M24×1.5 DYT7000～14000 230 1090 685 790 260 400 330 230 230 300 300 220 220 30 30 M27×2 M27×2 DYT14000～21000 230 1300 685 900 260 450 330 230 230 300 300 220 220 35 35 M27×2 M27×2注：1.表中型号后的数字表示推力范围（单位为N）。

2.用户按型号表示方法，标明使用要求或在型号外另加说明。

电动机由生产厂配套，电动机为Y系列或YB系列电压380V，功率范围0.55～11kW。

电液缸使用、维护注意事项。

①勿放置和使用于水淋、过度潮湿、高温、低温等工况。

②电液缸出厂时，油口盖内加O形密封圈，将呼吸口封死，在使用时应将此O形圈取出以便于油箱的呼吸。

电动推杆的结构电动推杆是一种将电动机的旋转运动转变推杆直线往复动动的电力驱动装置，也是一种通用型的辅助驱动装置，可用于各种简单或复杂的工艺流程中做为执行机械使用，以实现远距离控制、集中控制或自动控制，广泛应用于电力、机械、冶金、矿山、化工等行业。

从结构上看，应用于卫星电视方面的电动推杆与工业生产中所使用的推杆基本相似，主要由驱动电机、推杆组件、变速机构、控制盒等部分组成，现分别介绍各部构造。

驱动电机。

如图1为驱动电机组件，由转子、磁钢、外壳、炭刷、铜套、固定螺丝等构成，磁钢粘贴于外壳内，炭刷和一铜套固定在控制盒上面。

拆解时要注意炭刷后面的弹簧，防止脱落、丢失。

推杆组件。

主要由推杆内管、丝杆和外套等组成，图2为推杆组件拆解后全部器件组成图。

丝杆通过一中间有孔的塑料螺丝与推杆内管连接在一起，推杆内管则通过一硬胶套与外套连接。

当电机转动时，通过齿轮带动丝杆转动，由丝杆推动推杆内管在外套中移动，达到电动推杆伸缩的目的。

丝杆上端有缓冲胶圈，防止因丝杆移动而撞击推杆内管管壁，缓冲胶圈外有销子防止其脱出。

丝杆下端有轴承紧固件、轴承、螺母和销子，这个销子是为了与变速齿轮连接而设置的。

C形卡子嵌于推杆外套内，卡子中有一孔，从控制盒侧壁穿过的一螺丝通过此孔，对安装在推杆外套内的推杆内管及丝杆等组件固定作用。

变速机构，变速机构由8只齿轮组成，其中相同大小的有4只，如图3是变速机构的齿轮组，图4是安装在控制盒内的齿轮组。

通过变速机构变速后，将电机输出的动力传输给推杆组件，供推动天线转动。

同时，带动叠放在一起的两个凸轮转动，通过调整两个凸轮上凸点的夹角，控制限位开关，使天线在东西极限范围内转动。

变速机构还带动一只四极永久磁铁转动，使常开型干簧管处于开、闭变化状态，形成脉冲信号，脉冲信号被传送到天线控制器记忆存储，实现遥控选星。

控制盒。

控制盒把驱动电机、推杆组件连接在一起，在控制盒盖板下南为8只齿轮组成的变速机构。

盖板上面有由磁轮，干簧管组成的脉冲信号发生装置，有接线柱、限位开关和旋转凸轮等部件。

②
Ｅ ｄ３０／５ ３７０ ５０ ３４ １５ １６ ２５ １６ １８ １６０ ８０ ８０ ４０ １９７ １６ ８５ ５５ ７５ ９８ ２０ １５ Ｅ ｄ４０／４ ３７７ ４０ ４１ １５ １６ ３０ １６ １８ １６０ ８０ ８０ ４０ １９７ １６
Ｅ ｄ５０／６ ４３５ ６０ ３６ １８ ２０ ３０ ２０ ２３ １９０ ９５ １２０ ６０ ２５４ ２２ ８５ ５５ ７５ １００ ２２ １５
Ｅ ｄ７０／５ ４３０ ５０ ３１ １７ ２０ ３０ ２０ ２４ １９０ ９５ １００ ４１ ２５４ ２２
Ｅ ｄ８０／６ ４５０ ６０ ３６ １８ ２０ ３０ ２０ ２３ １９０ ９５ １２０ ６０ ２５４ ２２ ８５ ５５ ７５ １００ ２２ １５
Ｅ ｄ５０／１２ ５１５ １２０ ３６ １８ ２０ ３０ ２０ ２３ １９０ ９５ １２０ ６０ ２５４ ２２ Ｅ ｄ８０／１２ ５３０ １２０ ３６ １８ ２０ ３０ ２０ ２３ １９０ ９５ １２０ ６０ ２５４ ２２ Ｅ ｄ１２１／６ ６４５ ６０ ３８ ２５ ２５ ４０ ２５ ３５ ２４０ １１２ ９０ ４０ ２６０ ２５ １３０ ８０ １２０ １４７ ３５ ２０ １３０
■ 加热器参数值：
推动器型号 加热器型号
Ａ Ｃ １１０Ｖ 时功率（Ｗ ）
Ａ Ｃ ２２０Ｖ 时功率（Ｗ ）
Ｅ ｄ２３ ２２０
Ｅ ｄ３０ ２２０
Ｅ ｄ５０ ３５０
Ｅ ｄ８０ ３５０
Ｅ ｄ１２１
Ｅ ｄ２０１
Ｅ ｄ３０１
３５０
３５０
３５０
■ 型号意义
Ｅｄ
附加装置代号
额定行程代号 额定推力代号 系列代号
推动器附加装置：
Ｅ ｄ７０／５ ４３０ ５０ ３１ １７ ２０ ３０ ２０ ２４ １９０ ９５ １００ ４１ ２５４ ２２

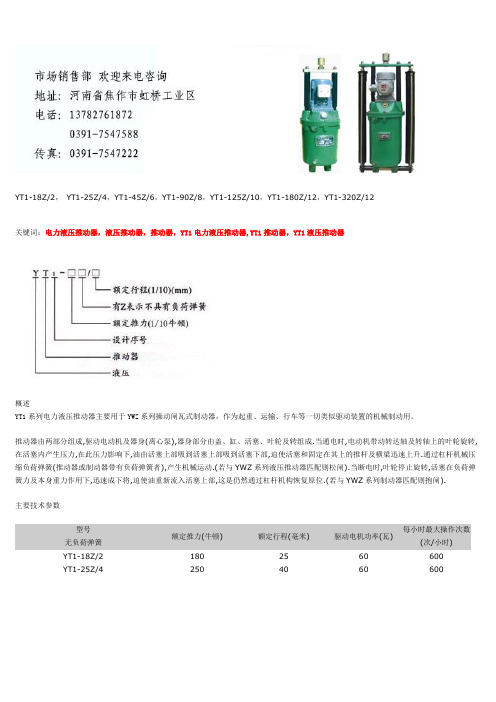

YT1-18Z/2，YT1-25Z/4，YT1-45Z/6，YT1-90Z/8，YT1-125Z/10，YT1-180Z/12，YT1-320Z/12
关键词：电力液压推动器，液压推动器，推动器，YT1电力液压推动器,YT1推动器，YT1液压推动器
概述
YT1系列电力液压推动器主要用于YWZ系列操动闸瓦式制动器，作为起重、运输、行车等一切类似驱动装置的机械制动用。

推动器由两部分组成,驱动电动机及器身(离心泵),器身部分由盖、缸、活塞、叶轮及转组成.当通电时,电动机带动转达轴及转轴上的叶轮旋转,在活塞内产生压力,在此压力影响下,油由活塞上部吸到活塞上部吸到活塞下部,迫使活塞和固定在其上的推杆及横梁迅速上升.通过杠杆机械压缩负荷弹簧(推动器或制动器带有负荷弹簧者),产生机械运动.(若与YWZ系列液压推动器匹配则松闸).当断电时,叶轮停止旋转,活塞在负荷弹簧力及本身重力作用下,迅速成下将,迫使油重新流入活塞上部,这是仍然通过杠杆机构恢复原位.(若与YWZ系列制动器匹配则抱闸).
主要技术参数
型号
额定推力(牛顿)额定行程(毫米)驱动电机功率(瓦)每小时最大操作次数
(次/小时)
无负荷弹簧
YT1-18Z/21802560600 YT1-25Z/42504060600。

DG系列电动推杆描述电动推杆（LINEAR ACTUATOR），又称推杆电机、电动缸、线性致动器，早在上世纪80年代初期，我国的工业生产就引进了国外的类似产品，当时主要应用在钢铁企业和发电厂企业。

随着工业制造技术的发展，工业产品不断的更新和适应着环境要求的广泛，机械设备的性能机构设计也越来越先进。

DG 系列电动推杆具备节能、灵活方便、设计新颖、产品精致、体积小、精度高、完全同步、自锁性能好、可靠性高、动作灵敏、运行平稳、推拉力相同、环境适应性好、电机直接驱动，不需要管道的气源和油路的特点。

现已大量用于生产线、汽车、军工、舞台、纺织、污水处理、家居等各类行业设备设施上。

广泛应用与煤炭、船舶、环保、航天、航空、国防、电力、机械、冶金、交通、矿山、石油、化工、起重、运输、建筑、新能源等行业。

一.DG系列电动推杆原理与构成1.电动推杆的工作原理：电机通过减速后带动丝杠副（丝杠副由丝杠和螺母组成—），电机的旋转运动通过丝杠副变成直线运动，利用电机正反转完成推杆的往返动作。

通过改变电机及丝杠副的参数，可以改变推杆的运行参数。

因此，电动推杆主要有三个参数：推拉力（N）；行程（mm）；运行速度（mm/s）。

2.电动推杆的基本组成：驱动电机、减速器、丝杠副、导筒、推杆、轴承座、外壳、行程测量开关及电器控制部分。

3.电动推杆的结构形式：电机与推杆垂直、电机与推杆平行、电机与推杆同轴。

4.电动推杆的性能参数指标1).推力范围：50N ～ 500KN2).行程范围：20mm ～ 5000mm3).运行速度范围：0.1mm/s ～ 1000mm/s5.电机驱动：直流电机、交流电机、步进电机、伺服电机、气动马达、液压马达。

6.丝杠副形式：梯形丝杠副、滚珠丝杠副、行星滚柱丝杠副。

电动推杆的控制1.行程测量：电动推杆的结构机械，设计可以通过各类传感器进行行程的测量，获取行程信号后达到电动推杆行程的监控目的——触点开关、感应开关、编码器、电位计。

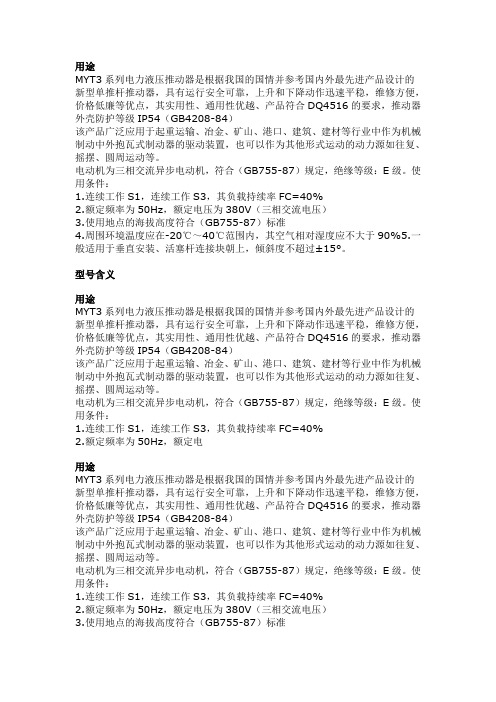

用途MYT3系列电力液压推动器是根据我国的国情并参考国内外最先进产品设计的新型单推杆推动器，具有运行安全可靠，上升和下降动作迅速平稳，维修方便，价格低廉等优点，其实用性、通用性优越、产品符合DQ4516的要求，推动器外壳防护等级IP54（GB4208-84）该产品广泛应用于起重运输、冶金、矿山、港口、建筑、建材等行业中作为机械制动中外抱瓦式制动器的驱动装置，也可以作为其他形式运动的动力源如往复、摇摆、圆周运动等。

电动机为三相交流异步电动机，符合（GB755-87）规定，绝缘等级：E级。

使用条件：1.连续工作S1，连续工作S3，其负载持续率FC=40%2.额定频率为50Hz，额定电压为380V（三相交流电压）3.使用地点的海拔高度符合（GB755-87）标准4.周围环境温度应在-20℃～40℃范围内，其空气相对湿度应不大于90%5.一般适用于垂直安装、活塞杆连接块朝上，倾斜度不超过±15°。

型号含义用途MYT3系列电力液压推动器是根据我国的国情并参考国内外最先进产品设计的新型单推杆推动器，具有运行安全可靠，上升和下降动作迅速平稳，维修方便，价格低廉等优点，其实用性、通用性优越、产品符合DQ4516的要求，推动器外壳防护等级IP54（GB4208-84）该产品广泛应用于起重运输、冶金、矿山、港口、建筑、建材等行业中作为机械制动中外抱瓦式制动器的驱动装置，也可以作为其他形式运动的动力源如往复、摇摆、圆周运动等。

电动机为三相交流异步电动机，符合（GB755-87）规定，绝缘等级：E级。

使用条件：1.连续工作S1，连续工作S3，其负载持续率FC=40%2.额定频率为50Hz，额定电用途MYT3系列电力液压推动器是根据我国的国情并参考国内外最先进产品设计的新型单推杆推动器，具有运行安全可靠，上升和下降动作迅速平稳，维修方便，价格低廉等优点，其实用性、通用性优越、产品符合DQ4516的要求，推动器外壳防护等级IP54（GB4208-84）该产品广泛应用于起重运输、冶金、矿山、港口、建筑、建材等行业中作为机械制动中外抱瓦式制动器的驱动装置，也可以作为其他形式运动的动力源如往复、摇摆、圆周运动等。

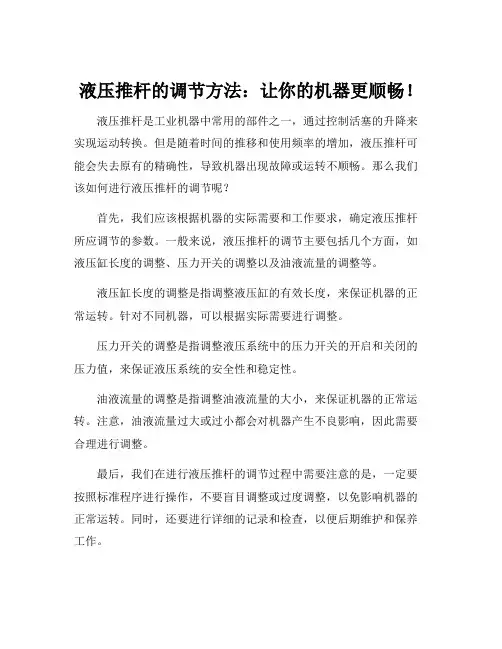

液压推杆的调节方法：让你的机器更顺畅！
液压推杆是工业机器中常用的部件之一，通过控制活塞的升降来实现运动转换。

但是随着时间的推移和使用频率的增加，液压推杆可能会失去原有的精确性，导致机器出现故障或运转不顺畅。

那么我们该如何进行液压推杆的调节呢？
首先，我们应该根据机器的实际需要和工作要求，确定液压推杆所应调节的参数。

一般来说，液压推杆的调节主要包括几个方面，如液压缸长度的调整、压力开关的调整以及油液流量的调整等。

液压缸长度的调整是指调整液压缸的有效长度，来保证机器的正常运转。

针对不同机器，可以根据实际需要进行调整。

压力开关的调整是指调整液压系统中的压力开关的开启和关闭的压力值，来保证液压系统的安全性和稳定性。

油液流量的调整是指调整油液流量的大小，来保证机器的正常运转。

注意，油液流量过大或过小都会对机器产生不良影响，因此需要合理进行调整。

最后，我们在进行液压推杆的调节过程中需要注意的是，一定要按照标准程序进行操作，不要盲目调整或过度调整，以免影响机器的正常运转。

同时，还要进行详细的记录和检查，以便后期维护和保养工作。

总之，液压推杆的调整是机器维护和保养工作中不可忽视的一个
环节，只有通过合理的调整方法，才能让机器更加顺畅、高效地运转。

电动液压推杆一、产品介绍我厂生产的YTZ型系列电液推杆适用于往复推拉直线（或往复旋转一定角度）的运动，可用于上升，下降或夹紧工作物的场所，也用于远距离及高空危险地区，并可和计算机联网进行集中自动控制。

电液推杆采用机电液一体化全封闭结构设计，不易产生外泄漏，不污染环境，在恶劣环境下不吸尘，不进水，内部不锈蚀，使用寿命长。

现已广泛用于冶金、矿山、煤碳、电力、机械、粮食、水泥、化工、水利、运输等部门。

二、型号说明P水平、X向下推、S向上推：mm/smmkgfB为防爆、无标为非防爆电液推杆定货须知：1、用户订货时，必须注明推杆的型式、电机防护等级、推（拉）力、行程、速度和使用角度六个基本参数，缺一不可，如有特殊要求请说明；2、本产品工作介璺为矿物油，工作环境温度为-20℃-80℃，如有特殊要求请说明；3、电液推杆的电器部分均由需方自行解决，如需配套供应请另说明。

4、如需特殊结构型式，请单独定货。

注：S为油缸行程。

L*为配防爆电机的外形尺寸。

序号型号安装尺寸A A* l1 l2 d m n d1 d2 d3 d41 YTZ450-/110 620+S/2 420+ S/2 20 70 30 240 180 36 60 16 502 YTZ700-/110 620+ S/2 420+ S/2 20 70 30 240 180 36 60 16 503 YTZ1000-/110 620+ S/2 420+ S/2 20 70 30 240 180 36 60 16 504 YTZ1750-/90 650+ S/2 450+ S/2 20 70 30 240 180 40 64 20 505 YTZ2500-/90 650+ S/2 450+ S/2 20 70 30 240 180 40 64 20 506 YTZ3000-/70 670+ S/2 470+ S/2 20 70 30 240 180 40 64 20 507 YTZ4000-/70 670+ S/2 470+ S/2 20 70 40 240 180 40 64 20 508 YTZ5000-/90 670+ S/2 470+ S/2 20 70 40 240 180 40 64 20 509 YTZ6000-/40 700+ S/2 500+ S/2 25 65 50 340 240 40 72 25 6010 YTZ7000-/40 700+ S/2 500+ S/2 25 65 50 340 240 40 72 25 6011 YTZ8000-/50 700+ S/2 500+ S/2 25 65 50 340 240 40 72 25 60 注：A*为当S＜200时的安装尺寸五、电液推杆使用与维修说明首先，感谢您使用本厂电液推杆。

DYTZ20000-/25 200 290 320 590+s 880 515+s 975 200+S 60 125 40 90 50 120 320 60 440
DYTZW(I)整 体直式微型电液推杆技术参数(选型表)：
型号（I） DYTWI100-/100
额定输出力 （10N） 推力 拉力 100 70
340 240 40 72 25
60
DYTZ7000-/50 1075+S 735+S 465+S 230 300 200 160 700+1/2S 25 65 50
340 240 40 72 25
60
DYTZ8000-/50 1095+S 755+S 485+S 230 300 220 160 700+1/2S 25 65 50
额定输出力
（10N）
推力 拉力
450
310
700
510
1000
750
1750 1300
2500 2050
3000 2500
4000 2950
5000 3300
6000
3800
7000 4500
8000 5000
10000 6500
5000 11000
20000 15000
额定速度
（mm/s）
推速 拉速
20 50 20 70 180 30 240
DYTZ3000-/90 160 175 220 480+s 595 405+s 690 200+S 40 64
20 50 20 70 180 40 260
DYTZ4000-/80 160 175 220 480+s 615 405+s 710 200+S 40 64

电动推杆结构图及原理时间:2009-12-31 20:12来源:未知作者:admin 点击: 582次华纳电气全国总代理深圳市伟纳仕电气有限公司1、电动推杆是一种将电动机的旋转运动转变为推杆的直线往复运动的电力驱动装置。

可用于各种简单或复杂的工艺流程中做为执行机械使用，以实现远距离控制、集中控制或自动控制。

电动推杆是通用型的辅助驱动装置，可广泛运用于电力、机械、冶金、交通、矿山、石油、化工、起重、运输、建筑、粮饲加工等行业。

具有性能可靠，动作灵敏，运行平稳，推拉力相同，环境适应性好等特点。

主要结构电动推杆由驱动电机、减速齿轮、螺杆、螺母、导套、推杆、滑座、弹簧、外壳及涡轮、微动控制开关等组成。

工作原理电动机经齿轮减速后，带动一对丝杆螺母。

把电机的旋转运动变成直线运动，利用电动机正反转完成推杆动作。

如通过各种杠杆、摇杆或连杆等机构可完成转动、摇动等复杂动作。

通过改变杠杆力臂长度，可以增大或加大行程。

行程控制装置经电机齿轮上的涡杆带动涡轮转动，使涡轮内的小丝杆作轴向移动，由连接板带动限位杆相应作轴向移动，至所需行程时，通过调节限位块压下行程开关断电，电动机停止运转（正反控制相同）。

2、电液推杆概述：DYT系列电液推杆是一种集机、电、液为一体的液压驱动机械手，适用于需要往复推拉直线（或往复旋转一定角度）运动，也可用于需要上升、下降或夹紧工作物的场所，并可实现远距离危险地区的集中或自动控制。

已广泛应用于冶金、矿山、电力、煤炭、机械、交通、粮食、化工、水泥、水利、建材、运输等部门，是一种通用的动力源。

2.电液推杆工作原理：电液推杆是一种机、电、液一体化的新型柔性传动机构，它以执行机构（油缸）、控制机构（液压控制阀组）和动力源（油泵电机等到）组成。

根据现场安装空间及用户使用情况电液推杆可有多种结构形式（具体见电液推杆外形尺寸图，也可根据用户要求定制样式）。

电动机通过正反转驱动双向液压泵正反输出压力油，经液压控制阀送至油缸，也实现活塞杆的往复运动。

ED电力液压推动器Ed23/5，Ed30/5，Ed50/6，Ed80/6，Ed121/6，Ed201/6，Ed301/6主要用作YWZ4，YWZ5，YWZ8，YWZ9，YWZP系列电力液压块式制动器的操作元件，广泛适用于起重运输，冶金，矿山，港型号额定推力(N)额定行程(mm)动作行程制动弹簧力(N)额定频率(Hz)输入功率(W)额定电压(V)额定电流(A)最大工作频率重量(Kg)上升下降短行程推动器偏差±20%Ed23/5220500.350.35180501653800.52200010Ed30/5300500.350.35270502003800.46200014Ed50/6500600.450.39460502103800.48200014Ed80/6800600.320.3475050330380 1.42200024一、概述Ed系列电力液压推动器是一种集电机，离心泵，油缸为一体的，结构非常紧凑的驱动控制装置，被广泛用作各种块式制动器和盘式制动器的驱动装置，还可用于各种工业阀门，闸门，定向摆动和转动（＜90°）装置（机构）及夹紧装置的驱动控制。

三、安装方式的选择垂直安装：活塞杆连接块朝上；水平安装和中间任意位置：主参数标牌朝上；所有推动器的推杆连接块都可以旋转。

Ed50-Ed301固定座可作90°旋转，Ed23-Ed30固定座也可提供90°旋转但安装高度尺寸A增加8毫米；无论何种安装位置，活塞杆都不能承受任何力，以免影响使用效果和寿命。

四、附加装置根据用户需要可安装各种附加装置满足不同工作需要；上升或下降阀：加装上升阀“H”，下降阀“S”或上升下降阀“H、S”可使上升下降时间无级延长，可调整的最大值可达额定值的10-20倍，阀在外部调节。

带阀的推动器其上升下降时间将有所延长，短行程延长0.1-0.2秒，长行程延长0.2-0.4秒；制动弹簧：它产生制动力，技术参数中所列的制动弹簧力值为上升行程的1/3（下降行程的2/3）时的弹簧力；复位弹簧：工作原理同C-弹簧，但复位的弹簧力教小；缓冲弹簧：（仅适用于短行程）主要调节制动过程。

dytp电液推杆技术参数摘要：一、DYTP电液推杆简介二、DYTP电液推杆技术参数1.工作压力2.速度3.推力4.行程5.电源6.重量三、DYTP电液推杆的应用领域四、选购与使用注意事项五、总结正文：一、DYTP电液推杆简介DYTP电液推杆是一种集机、电、液为一体的液压驱动机械手，适用于需要往复推拉直线（或往复旋转一定角度）运动，也可用于需要上升、下降或夹紧工作物的场所，并可实现远距离危险地区的集中或自动控制。

二、DYTP电液推杆技术参数1.工作压力：DYTP电液推杆的工作压力一般在16-25MPa之间，可根据客户需求定制。

2.速度：DYTP电液推杆的速度在50-100mm/s之间，速度快慢可根据实际应用场景调整。

3.推力：DYTP电液推杆的推力可根据客户需求定制，最大推力可达100吨。

4.行程：DYTP电液推杆的行程一般在100-1000mm之间，也可根据客户需求定制。

5.电源：DYTP电液推杆的电源为220V/380V，50/60Hz，可根据实际应用场景选择。

6.重量：DYTP电液推杆的重量根据不同型号和规格有所不同，一般在10-1000kg之间。

三、DYTP电液推杆的应用领域DYTP电液推杆广泛应用于各类工程机械、冶金设备、石油化工、船舶制造、桥梁建筑等领域，满足各种复杂工况的需求。

四、选购与使用注意事项1.在选购DYTP电液推杆时，需根据实际应用场景和工作要求选择合适的型号和规格。

2.使用前，请确保电源、液压系统和安全防护措施齐全可靠。

3.定期检查和维护电液推杆，确保其正常运行和安全使用。

4.在危险区域使用时，应采取相应的安全防护措施，避免发生意外。

五、总结DYTP电液推杆作为一种高效的液压驱动设备，以其出色的性能和广泛的应用领域受到了市场的认可。

DY 系列电液执行器DYT 型电液推杆安装使用说明书一、工作原理：通过控制电机正、反转，驱动油泵向执行油缸前腔或后腔供油从而实现执行器推杆(油缸活塞)的伸出或缩回。

二、产品出厂前液压系统及油箱油量均已按定货要求调整好，用户无须做任何调整，接通电源及电液执行器控制箱或控制电路即可使用。

三、电液执行器的安装及运行：1. 用户应根据定货时所选规格执行器的铰轴（或法兰）及前叉轴销尺寸，自制铰轴（或法兰）座架及与推杆前叉连接的部件。

2.安装前检查执行器外观及油箱油量（运输过程中有可能因过度碰撞造成破损及油液泄漏）。

检查油量时将执行器水平放置，铭牌（或油箱警告标志）向上，把油箱加油口（通气）螺塞拧开，检查油箱中油面应距油口座面20~ 40mm（见附图1）；油面过高易造成运行中加油口溢油，过低易造成因亏油而运行不良！3.固定电液执行器，将执行器与铰轴（或法兰）座架及被驱动机件安装好；拧松油箱加油口螺塞1~2圈，使油箱与大气相通，否则可能影响正常运行。

正常情况下执行器能在铭牌（或油箱警告标志）朝上的水平状态倾斜正、负15~30度角范围内使用，如安装使用状态超出此范围时应在定货时注明实际使用状态，以便在产品出厂前进行必要的调整）。

接通电机正、反转控制电路或本厂生产的电液执行器控制箱（见附图2,附图3）。

4.通电运行，点动调整被驱动装置的前、后终端位置；用户应根据使用情况，自行安装行程开关限位装置。

在需要前、后终端位置需保证万无一失的场合（如电厂皮带线上犁煤器的落犁终端位置），为防止限位开关电器失灵，建议用户安装固定挡铁式安全措施。

若用户选用的是A型或B型电液推杆，则可直接调整执行器自带的限位装置（接近开关滑动支架）以适应工作行程，其中B型电液。

电动推杆结构图及原理时间:2009-12-31 20:12来源:未知作者:admin 点击: 582次华纳电气全国总代理深圳市伟纳仕电气有限公司1、电动推杆是一种将电动机的旋转运动转变为推杆的直线往复运动的电力驱动装置。

可用于各种简单或复杂的工艺流程中做为执行机械使用，以实现远距离控制、集中控制或自动控制。

电动推杆是通用型的辅助驱动装置，可广泛运用于电力、机械、冶金、交通、矿山、石油、化工、起重、运输、建筑、粮饲加工等行业。

具有性能可靠，动作灵敏，运行平稳，推拉力相同，环境适应性好等特点。

主要结构电动推杆由驱动电机、减速齿轮、螺杆、螺母、导套、推杆、滑座、弹簧、外壳及涡轮、微动控制开关等组成。

工作原理电动机经齿轮减速后，带动一对丝杆螺母。

把电机的旋转运动变成直线运动，利用电动机正反转完成推杆动作。

如通过各种杠杆、摇杆或连杆等机构可完成转动、摇动等复杂动作。

通过改变杠杆力臂长度，可以增大或加大行程。

行程控制装置经电机齿轮上的涡杆带动涡轮转动，使涡轮内的小丝杆作轴向移动，由连接板带动限位杆相应作轴向移动，至所需行程时，通过调节限位块压下行程开关断电，电动机停止运转（正反控制相同）。

2、电液推杆概述：DYT系列电液推杆是一种集机、电、液为一体的液压驱动机械手，适用于需要往复推拉直线（或往复旋转一定角度）运动，也可用于需要上升、下降或夹紧工作物的场所，并可实现远距离危险地区的集中或自动控制。

已广泛应用于冶金、矿山、电力、煤炭、机械、交通、粮食、化工、水泥、水利、建材、运输等部门，是一种通用的动力源。

2.电液推杆工作原理：电液推杆是一种机、电、液一体化的新型柔性传动机构，它以执行机构（油缸）、控制机构（液压控制阀组）和动力源（油泵电机等到）组成。

根据现场安装空间及用户使用情况电液推杆可有多种结构形式（具体见电液推杆外形尺寸图，也可根据用户要求定制样式）。

电动机通过正反转驱动双向液压泵正反输出压力油，经液压控制阀送至油缸，也实现活塞杆的往复运动。

650n液压杆安装教程
首先先把上翻门的丝把上，然后把拉杆拉开到最长。

并把上翻门打到最大位置，然后在柜里找到点，把下面的丝把上。

如果不确定，最好先把一个丝，试一下。

稍往里点没关系的，千万不能把距离弄短了。

那样的话门就关不上了，床板和液压杆支撑点接触的位置受到的压力太大，在床板掀起的时候，容易造成床板断裂。

最好是重新配置铁架子或者选择比较厚的床板。

根据不同的场所，液压杆规格有很多。

有用语火车座椅，飞机航空架上等。

阻尼力和阻尼的速度可根据要求来制定，最低的阻尼10N，最大的阻尼力可以达到1500N，直径链接的方式可根据要求来做。

电动液压推杆适用于需要复推、拉直线（或往复旋转一定角度）运动，也可用于需上升、下降或夹紧工作物的场所，并可进行远距离高空及危险地区的集中或程序控制。

电动推杆简介及其工作原理与内部结构透析简介电动推杆，英文名Linear Actuator，又称推杆电机、电动缸及线性致动器。

电动推杆是一种将电动机的旋转运动转变为推杆的直线往复运动的电力驱动装置。

可用于各种简单或复杂的工艺流程中做为执行机械使用，以实现远距离控制、集中控制或自动控制。

电动推杆相册(12张)分类1、按丝杠形式分：梯形丝杆式（康菲亚KA10-70），滚珠丝杆式，行星滚珠丝杆式等。

2、按电机类型分：直流电机式（12/24/36V），交流电机式（220/380V），步进电机式，伺服电机式等。

主要用途电动医疗床、电动沙发、电动展台升降杆、工业电动升降系统、相机架、头影机、婚庆系统主要结构电动推杆由驱动电机、减速齿轮、螺杆、螺母、导套、推杆、滑座、弹簧、外壳及涡轮、微动控制开关等组成。

电动推杆是一种新型的电动执行机构，电动推杆主要由电机、推杆和控制装置等机构组成的一种新型直线执行机构，可以实现远距离控制、集中控制。

电动推杆在一定范围行程内作往返运动，一般电动推杆标准行程在，100，150，200，250，300，350，400mm，特殊行程也可根据不同应用条件要求设计定做。

电动推杆可以根据不同的应用负荷而设计不同推力的电动推杆，一般其最大推力可达6000N，空载运行速度为4mm~35mm/s,电动推杆以24V/12V 直流永磁电机为动力源，把电机的旋转运动转化为直线往复运动。

推动一组连杆机构来完成风门、阀门、闸门、挡板等切换工作。

采用电动推杆作为执行机构不仅可减少采用气动执行机构所需的气源装置和辅助设备，也可减少执行机构的重量。

气动执行机构在整个控制运行过程中都需要有一定的气压，虽然可采用消耗量小的放大器等，但日积月累，耗气量仍是巨大的。

采用电动推杆执行机构，在改变控制开度时，需要供电，在达到所需开度时就可不再供电，因此从节能看，电动推杆执行机构比气动执行机构有明显节能优点。

适用于远距离操纵而广泛用于电力、化工、冶金、矿山、轻工、交通、船舶等部门的风门、阀门、闸门等机构的启闭、物料装卸、流量控制等。

电液动推杆在输煤三通挡板应用摘要：本文以阚山发电有限公司三通挡板电液动推杆作为研究对象，介绍电液动推杆特点、作用、控制，三通挡板位置信号的关系，针对应用中对输煤流程影响，提出控制改进方法。

关键词：电液动；推杆；三通；信号；控制1、背景介绍江苏阚山发电有限公司输煤上卸煤系统共有13条皮带，T1、T2、T3、T4转运站，碎煤机转运站，配置落料管电动三通6套，安装位置包括：煤仓间三通A、煤仓间三通B、T4转运站三通A、T4转运站三通B、T1转运站三通A、T1转运站三通B；2007年随机组投产使用，三通挡板采用电动推杆，为牡丹江恒田发电设备有限公司生产，型号为DT2000500。

三通挡板可以快速有效地实现散状物料输送系统的运输通道切换，在散状物料输送系统中主要是用来实现物料输送的交叉分流"，使上级给料输送系统的物料能分配到下级。

双路受料输送系统中的任意一路设备上，实现物料输送的交叉运行”。

火电厂输煤系统根据设计规范要求，输送皮带双路，一用一备。

在转运站中实現通道的转运切换。

三通挡板是输煤系统中重要的附属设备，是连接上下级皮带的“钮带”，其作用是输煤系统输送通道的切换，保证煤炭供应的连续性。

输煤流程见图一所示：图一输煤流程图通常，输煤流程是输煤线路选定。

设备如：皮带、转运站三通挡板等，按照需要建立一套流程，流程中设备运行过程中，三通挡板位置信号是不变的，一旦位置信号变化，系统流程中断，导致流程中部分或全部皮带停运。

输煤系统采用PLC集中控制方式，转运站三通挡板将输煤皮带灵活组成上卸煤通路即流程，其位置信号是流程建立的必备条件，换句话说，流程启动运行过程中，三通挡板位置信号消失，导致输煤流程无法建立，造成流程上运行设备跳闸。

因此，三通挡板信号可靠性尤为重要。

电动推杆是三通挡板执行器，电动推杆行程确定三通挡板位置。

电动推杆性能又直接关系到输煤流程安全运行。

电动推杆投用已达多年，除设备机械磨损及电气老化外，从构成上来讲，通过螺杆直接传递电机动能，因停位不准、过载、保护不可靠等因素，经常烧坏电动机或损坏传动部件，故障率较高。
